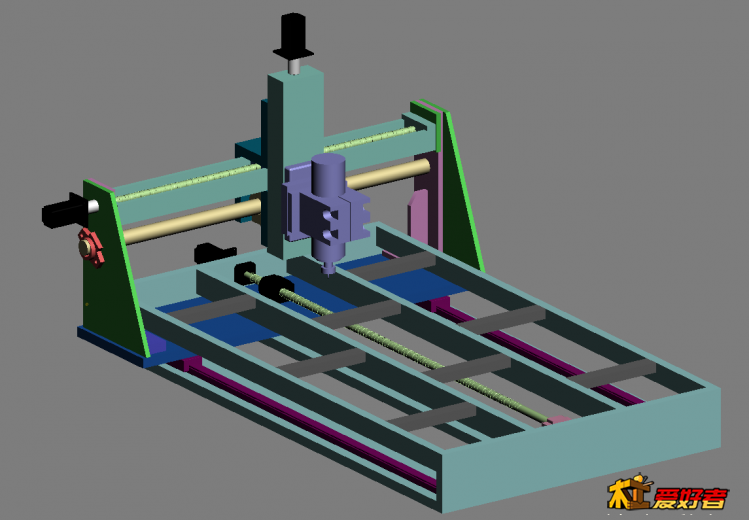

小白呼叫大婶！DIY雕刻机结构分析

litujiang

往事随风去吧 发表于 2019-03-19 11:58
这是要跳摇摆舞的节奏啊

设计的初衷就是轻量化，重了一个人搞不定，还有楼板承重问题，当然刚性不足，鱼和熊掌不可兼得。

来自安卓APP客户端

litujiang

jw18487153 发表于 2019-03-19 11:56
6 Y) A$ a% g) {; v& }0 \6090，淘宝上有很多机架卖的，比你设计的合理。

淘宝的机架看了一遍，都太重，尺寸大的，进不了门，我想要的是看起来不那么笨重的结构

来自安卓APP客户端

牛牛.食物森林

litujiang 发表于 2019-03-19 13:30
1 [0 N% V7 ?+ t; m" S9 G淘宝的机架看了一遍，都太重，尺寸大的，进不了门，我想要的是看起来不那么笨重的结构

) P) L) C& m; ~1 P' N用铝合金

来自安卓APP客户端

hubin0070

做木工的话 最好设计成 主轴能超出平台50mm以上这样 榫机也可以不用了 ！

lvsq

litujiang 发表于 2019-03-19 13:30
5 ]* C% {: F3 Z5 B淘宝的机架看了一遍，都太重，尺寸大的，进不了门，我想要的是看起来不那么笨重的结构

( ^5 L  q. S: Q有铸铝的啊4040才100多斤

来自安卓APP客户端

litujiang

hubin0070 发表于 2019-03-19 16:49
做木工的话 最好设计成 主轴能超出平台50mm以上这样 榫机也可以不用了 ！

, f- i& X' T  {' N好主意，Y轴再次被阉割了

来自安卓APP客户端

To_morning

铝板做结构是否可以改为“铝板+铝型材”结构，一是改善结构刚性，二是减少加工量，还可适当减薄铝板厚度控制重量；个人看法仅供参考

WWL1215

要是主打切割的话这个结构恐怕不行，包括X轴的直线模组太单薄了，因为一般木工切割用的电主轴都比雕刻主轴大，就是那个噪音别说你隔壁邻居受不了你自己家人也受不了，因为轻量化的结构会共振扩大主轴和刀刃切割噪音和震动，不过你只是玩玩慢慢磨做好隔音可能还行。

shift1000

想要加工范围大，又想轻，这就是楼房党的苦衷呀

阿余

litujiang 发表于 2019-3-19 13:28
设计的初衷就是轻量化，重了一个人搞不定，还有楼板承重问题，当然刚性不足，鱼和熊掌不可兼得。

, A5 i  _+ s; p0 i4 J( A7 X7 d& S楼板不要考虑， 只要不是老房子， 都完全不是问题。 不需要考虑。
* O3 ?# U2 p& f" |
3 O9 G) f( u- q+ R  E你这个机器， 这么大的行程 ， 轻量化。 我觉得没什么好结果的。
) M' c4 O# [6 c' s: |

阿余

litujiang 发表于 2019-3-19 13:30
5 a. g' y4 _1 ?# {淘宝的机架看了一遍，都太重，尺寸大的，进不了门，我想要的是看起来不那么笨重的结构

' g# {. T  G7 a1 w4 O) q6 w不笨重的机器，不是好机器， 哪个名牌的加工中心， 不是数吨的重量？

' }, K+ @) ~, f' A! {1 ]  |好机器必须是笨重的， 这样才有强度， 才能抵消加工中的震动， 好机器哪有不笨重的？
9 K6 y1 a5 k- ~" E, O
( S* I  G& l* z: `所有单薄的机器， 都是垃圾。


当然，很有可能， 你需要的， 只是垃圾， 那又为什么搞上银导轨？ 这么贵 。 那就随便什么东西， 凑一下就行了。

litujiang

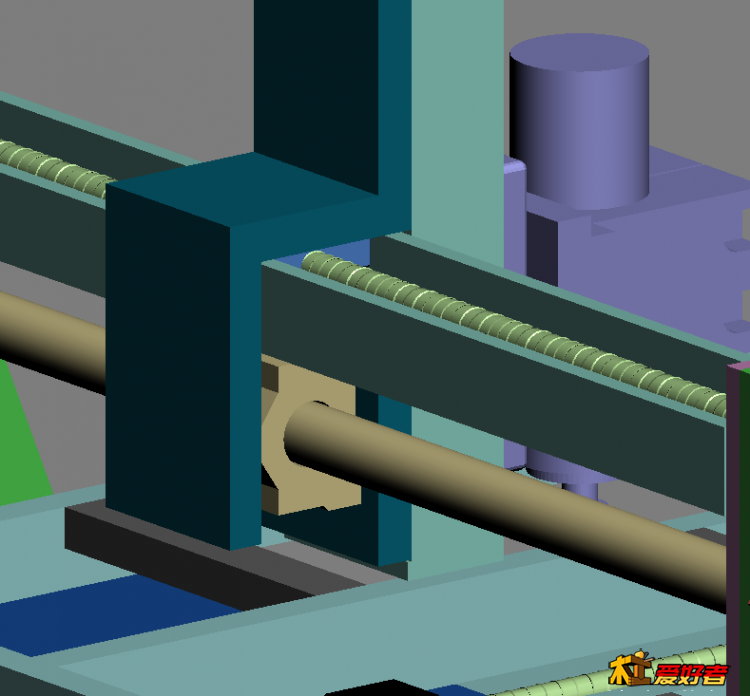

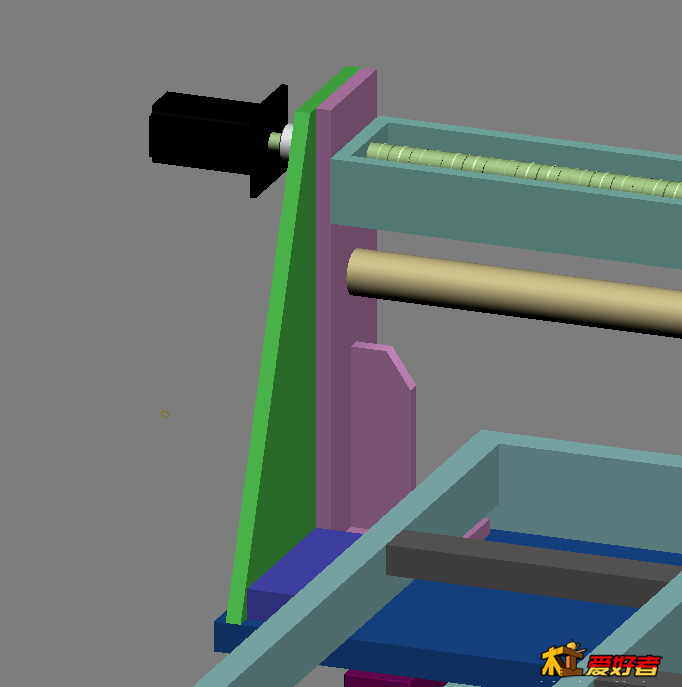

感谢各路大神的热心回复，结构已做小修改，主要是X轴加了根30的光轴，为滑台分担重量，龙门两侧加20铝板固定，优化台面龙骨，现在可以全部攻丝了。龙门底部横向连接件已换为20的钢板，Y轴直线导轨下面也换20的钢板。今天就改了这么多，在此谢谢各位！

litujiang

To_morning 发表于 2019-03-20 01:54
$ t* A1 x% u3 i1 z2 S0 n9 D1 [铝板做结构是否可以改为“铝板+铝型材”结构，一是改善结构刚性，二是减少加工量，还可适当减薄铝板厚度控制重量；个人看法仅供参考

不都说铝型材内腔声音大吗，我就不考虑了，一直觉得型材的各种连接方式及连接件都不理想，特别是连接件，稍微用点力就断了。铝板件至少将来还能利用。

来自安卓APP客户端

litujiang

litujiang 发表于 2019-03-20 18:42
感谢各路大神的热心回复，结构已做小修改，主要是X轴加了根30的光轴，为滑台分担重量，龙门两侧加20铝板固定，优化台面龙骨，现在可以全部攻丝了。龙门底部横向连接件已换为20的钢板，Y轴直线导轨下面也换20的钢板。今天就改了这么多，在此谢谢各位！

( s$ e/ H7 y+ l: [+ S: L6 \话说电脑上改改真不是事儿，还没买材料，买了就开始苦逼了，预计各种尺寸不达标，表面各种不平。做好长期计划，好在人工免费，干一天赚一天！

来自安卓APP客户端

litujiang

阿余 发表于 2019-03-20 11:37
' y" S& X0 d: }) s0 C不笨重的机器，不是好机器， 哪个名牌的加工中心， 不是数吨的重量？
4 k" M1 p  ~+ ]
好机器必须是笨重的， 这样才有强度， 才能抵消加工中的震动， 好机器哪有不笨重的？
- |/ \8 F2 H; E0 I' W7 ^  c& m
9 T3 \) o. W9 ~0 |- ^所有单薄的机器， 都是垃圾。
+ z- e3 k& K2 w2 C& S3 T

当然，很有可能， 你需要的， 只是垃圾， 那又为什么搞上银导轨？ 这么贵 。 那就随便什么东西， 凑一下就行了。

9 d/ Z( J0 @* a, I; s; O2 A# R/ M3 t玩玩而已，并且限玩木头，这个定位感觉没必要上重型设备，再不济值当做了个割字机，动动手，动动脑，在能力范围内尽力做好，自己做绝对比买成品贵，但好在机器是按自己的设计制作，上不上银不是关键（二手洋垃圾而已），能不能做出来才是问题，谢谢指导！

来自安卓APP客户端
