Mach，蓝科的板子到货了，这下可以一边实验一边梳理文档了

DIY全能

都是高人,路过看看热闹

dancingwind

laomaotao 发表于 2019-1-28 09:45
这是一个mach3的空白插件工程。有了这个你可以自己开发自己的mach3 接口板。其实并口是最稳定的。操作系 ...

多谢啊，Mach3的软件架构支持插件和界面定制的。

上次看文档的时候，浏览了一下。

因为觉得定制开发，不通用，并且国内已经做了这么多完好的实现了。
, @$ s: c, U3 n% r0 t. Q/ c
8 A+ a0 F+ S1 K4 ]% c所以这次介绍，就以实用为主。

' K+ o( [& O2 q4 o. K/ c, z这块内容太复杂，除非想自己做板子，就不做深入了。
还是多谢你啊。
' B. n% b( u9 w# p) f  v# T

dancingwind

laomaotao 发表于 2019-1-28 09:45
4 }) n3 ^+ ~9 M8 `* w% D& X这是一个mach3的空白插件工程。有了这个你可以自己开发自己的mach3 接口板。其实并口是最稳定的。操作系 ...

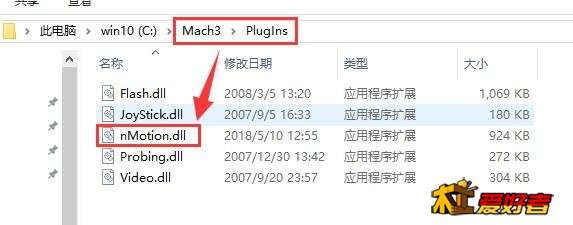

0 p) R* U3 w. M: K/ ]5 d% K# P% A, {你买板子的时候，厂商一般都会给一个插件接口，*.dll的形式的。

( v' {  q) X+ F
3 Q; ~1 H  T5 y4 u0 u
对于一般Diyer来说，直接实用就行了
8 i+ D& \2 W! t1 L/ _0 m

阿余

这种我用过, 极为差劲, 稳定性就是个笑话,   经常会乱走,  唉.


1 g- F) h3 {- W9 d$ g! _& ]. S7 X不知道现在改进了没有.
. J9 M3 x; u# a( f1 u
当时垃圾得不行, 没法用.
3 v- H0 J) T  d$ q6 j
2 Q8 r6 P8 T! @& A: \
0 m7 X3 J4 W( f) K8 j, Z% ^, Y20块的就是并口呀. 还有16块的呢, 就是相当于从并口引个线出来.  用并口信号控制驱动器.

所以当然就便宜了.

阿余

nini21800 发表于 2019-1-27 21:01
! s" O1 z( I: }100块USB的.....如果稳定的还算是便宜了。

楼主说这个板子, 我两年前买过.  稳定性, 比并口还不如,  随机性的乱跑, 我在上面花了一个星期,每天几个小时研究, 也没找到规律, 我开始以为是电脑的问题?  驱动器的问题? 干扰的问题?  什么都换完了,  加屏蔽之类, 折腾到我足够痛苦, 最后把这个板换了, 于是整个世界清静了.

( t  S5 z0 j' h  U, {( b* a不知道现在的版本,有没有改进.
2 p+ c+ `5 `9 k

tiekuxin

都是高手，弱弱的问下，我两年前买的USB MACH3板子不带主轴转速输入功能，能通过修改加上转速采样吗？

dancingwind

tiekuxin 发表于 2019-1-28 13:13
6 D5 X% L9 }' ^8 R- w/ y" k4 V都是高手，弱弱的问下，我两年前买的USB MACH3板子不带主轴转速输入功能，能通过修改加上转速采样吗？

这个得看板子的硬件设置了，国内生产的不标准。每个板子都不同，这种小型板子，可能阉割了一些功能。
8 H8 Z' S; ^: r$ f
找找板卡的说明书
0 z- U' n& s: T2 R1 M" {2 G; v( U

dancingwind

阿余 发表于 2019-1-28 13:02
楼主说这个板子, 我两年前买过.  稳定性, 比并口还不如,  随机性的乱跑, 我在上面花了一个星期,每天几个 ...

' |+ C% t9 i. [6 T; x这个应该不会啊，最多丢几步。usb的差分电路很稳定，只是实时性差一点。
9 ?' k6 r6 e  N* i$ _如果板子还在的，可以寄过来我帮你测试测试。
% L: _( [1 H( w" p2 o; U
  E( Y) I! ]* W( l" }

tiekuxin

dancingwind 发表于 2019-1-28 13:15
  N# q- x; C4 g. P! f这个得看板子的硬件设置了，国内生产的不标准。每个板子都不同，这种小型板子，可能阉割了一些功能。

+ [. f2 w. C5 G& b ...

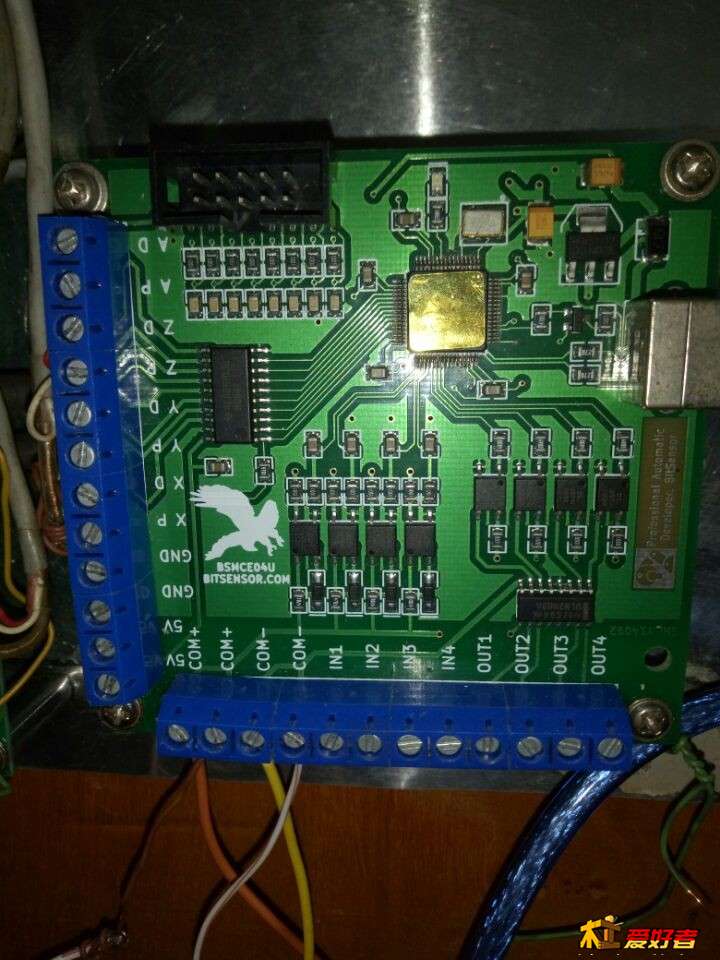

' N/ L2 D7 Z2 p$ n( v: ^5 M& ~4 L 就是这板子，主轴转速信号输入，测试端口有反映，但是主轴转速无反映。询问卖家无转速输入功能，再问能否加，直接答复不能加。然后就没招了。谢谢回复。

dancingwind

tiekuxin 发表于 2019-1-28 13:22
' z% [3 t1 {) y' {: k就是这板子，主轴转速信号输入，测试端口有反映，但是主轴转速无反映。询问卖家无转速输入功能，再问能否 ...

& e& m! ]( C( j/ J这种小板子没办法。我的1千块的也没有，只是通过变频器0-10v输出控制。
4 D& O8 I, @' L- c' Y7 K
6 ^: |0 |( c2 j" }9 F如果要检测实时转速的话，需要伺服传感器。
一般也用不上。

只有开环，没有闭环。比如24000转的主轴，你输出5v，基本就是12000转了，不精确，但也够用了。

dancingwind

tiekuxin 发表于 2019-1-28 13:22
就是这板子，主轴转速信号输入，测试端口有反映，但是主轴转速无反映。询问卖家无转速输入功能，再问能否 ...

伺服电机那块，好久不用，都有点忘了。常规的检测霍尔信号，然后读输入脉冲，1秒多少个脉冲，就是多少转吧。

9 ]7 H% p. }4 o- n3 a7 X1 @8 x; e好像是这样，还是得看硬件的接线图。
& t# a& U8 {% u% q% x6 h

tiekuxin

dancingwind 发表于 2019-1-28 13:27
+ A! @3 m/ k5 O8 x伺服电机那块，好久不用，都有点忘了。常规的检测霍尔信号，然后读输入脉冲，1秒多少个脉冲，就是多少转 ...

对，我就是使用的霍尔信号，现在问题是板子可以读入霍尔发出的脉冲信号，但是没有办法处理为转速信号。并口版本MACH官方资料有介绍，可以打开INDEX输入端口，然后就可以显示实时转速了，但是USB版就不行。
# z: O  l" b. T& ]. l# S+ v  b6 k

dancingwind

tiekuxin 发表于 2019-1-28 13:41
# Z* R" Z* D- ^, w对，我就是使用的霍尔信号，现在问题是板子可以读入霍尔发出的脉冲信号，但是没有办法处理为转速信号。并 ...

. E% h& Z8 U* S# Q, H& z不回答也不好，这个估计可以使用自定义的in信号吧。
好像是VB脚本吧
8 r: x, m& j7 ]& U$ P6 m
我是偷懒了，不想深入研究这个，哈哈。

: @  n- y+ T% S6 }问下@laomaotao，他好像对Mach3的自定义开发比较有研究。
我想研究的是入门雕刻机，越简单，通用越好。

天雪丿宝宝

以前用usbcnc的卡还挺熟练的，但是偶尔莫名其妙就死机不动了。后来买了18块的mach3卡，不过因为搬家，暂时没场地玩，也还不会玩mach3软件

dancingwind

天雪丿宝宝 发表于 2019-1-28 14:13
/ o7 E2 Q6 u$ f) V0 k+ Q2 R以前用usbcnc的卡还挺熟练的，但是偶尔莫名其妙就死机不动了。后来买了18块的mach3卡，不过因为搬家，暂时 ...

: M* |/ Z3 G0 z  P* t和usb的一样，回头我把那个文档也补上
