精雕5.21四联动分享.....

爱你不离不弃520 · 发表于 2019-2-19 11:50:35

42步电机和同步带1比3的减速比怎么样

nini21800 · 发表于 2019-2-19 12:56:44

爱你不离不弃520 发表于 2019-2-19 11:50- R1 S8 R! E5 g) Q. x' [
42步电机和同步带1比3的减速比怎么样

同步轮比为：1.8、3.6、5.4、7.2、9、10.8、12.6、14.4、16.2~18、36、54.....等可以得到整数的脉冲。或是有特殊脉冲的驱动器也可以。不是整数的脉冲也可以用了，Mach3可以输入小数后8位数也比较准确的了。

nini21800 · 发表于 2019-2-19 12:59:52

tanyefu 发表于 2019-2-18 22:33
f" A$ |/ W, w( G N8 d3 r楼主是高手中的高手啊

还多得有论坛和前辈和的好帖才行啊。

玉雕师傅 · 发表于 2019-2-21 21:33:43

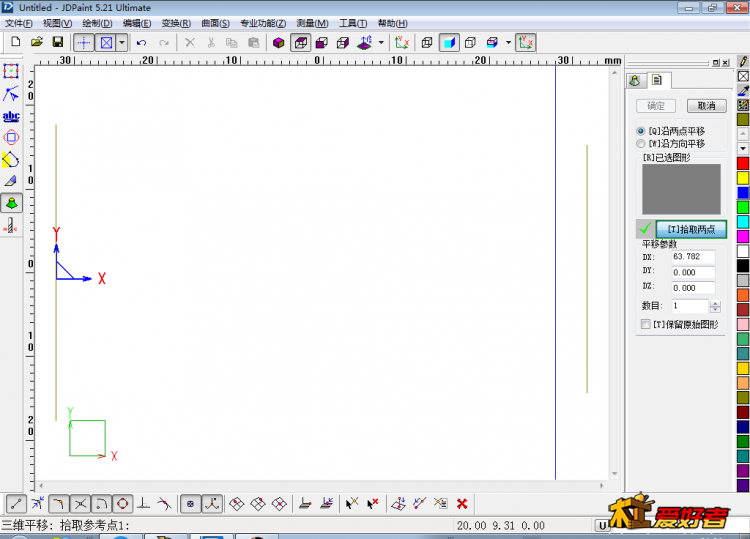

画了样条线后，点三维平移选取原点再选了中点后还要选取参考点，参考点选哪里啊。。。。

玉雕师傅 · 发表于 2019-2-21 21:35:06

卡在这一步了，用精雕8.0出了投影线后在5.21上用线框显示看不到

nini21800 · 发表于 2019-2-21 21:44:21

玉雕师傅发表于 2019-2-21 21:35
1 m" I! A3 r% ]3 u& b+ I' J) S- U卡在这一步了，用精雕8.0出了投影线后在5.21上用线框显示看不到

先不要进入5.21，先把导动面做出来输出STL格式，回到5.21导入STL导动面，再在5.21中出一次导动面（因为5.21不能设置偏离10的导动线，所以先在8.0中出好导动面，5.21不能直接用8.0的导动面）

xiaomuyu · 发表于 2019-3-6 09:15:57

很详细的教程，多谢分享。

boyzjc · 发表于 2019-3-27 23:12:55

补面补的很溜，学习了！

nini21800 · 发表于 2019-3-28 11:11:13

boyzjc 发表于 2019-3-27 23:12
# C8 Y5 A6 b/ t' J g8 @补面补的很溜，学习了！

这个只是导动面和一些简单的补面，下面链接24楼有另一种补面法。

http://www.zuojiaju.com/thread-878776-2-1.html

夜色苍茫 · 发表于 2019-4-18 15:15:14

感谢分享，很好的教程，谢谢

夜半磨刀客 · 发表于 2019-4-18 19:25:25

感谢分享

xzx · 发表于 2019-4-19 11:44:10

谢谢楼主技术贴

khan36 · 发表于 2019-4-21 01:13:13

没看明白，还是顶一下

心一 · 发表于 2019-5-8 10:14:53

开粗是大事啊，哈哈。倪兄欢迎加入CNC编程浮雕圆雕群，群聊号码：701749569。

787463665 · 发表于 2019-5-10 12:32:02
