精雕5.21四联动分享.....

大海ze

谢谢楼主分享。

Ai手工雕刻

学习了！

来自安卓APP客户端

牧歌晚唱

4 A: v: [6 z/ v: Q谢谢楼主分享

家有じぴ寳寳

tanyefu

太好啦！非常非常感谢楼主！

来自安卓APP客户端

tanyefu

先收藏，慢慢消化

来自安卓APP客户端

nini21800

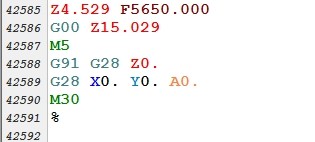

大家输出NC刀路后记得把后面的代码改一下，要不刀具会把工件撞了，
! `% q5 a. m+ Y) ^& L
0 p: t. B' A- \6 y3 }把下面G91和G28两行删了，也可以直接改成G00  Y0.  A0.（改成这样每开粗完或精雕完Y  A轴回原点，不要改Z轴，或Z轴改为大于木料直径）

' I) L- i3 Q$ j8 y: d7 J$ G6 e
2 E6 ]6 {+ U7 ]: I- C1 z1 p9 G

KLDJVKLDX

66938391

nini21800 发表于 2019-1-19 20:54
3 j* M* r# n! x$ b& U4 R% A+ k; P这样就是做导动面比较麻烦些（竖线多些导动面更细致些，难度就会大些），配合8.0或3.5等还好些。

7 k1 f$ p9 [: S1 N- x5 z( g5 h% q$ g图方便我做导动面都是用样条曲线按模型随便勾画出来再用拉伸面命令就完事了，用你的方法做出的导动面效果应该更好。

66938391

nini21800 发表于 2019-1-20 08:49
( [6 P% z6 a4 S, B  {+ r大家输出NC刀路后记得把后面的代码改一下，要不刀具会把工件撞了，
; s1 ~5 s8 X1 |2 M9 V
把下面G91和G28两行删了，也可以直接 ...

& F: z, ]  w3 X; g- v; U, J% z: ~精雕5。21出的程序开头跟结尾我都删除好多的，最烦的是程序中间有好多的抬刀回参考点（也就是G28），我都是全部都删完跟G28指令有关的程序再上机的。

66938391

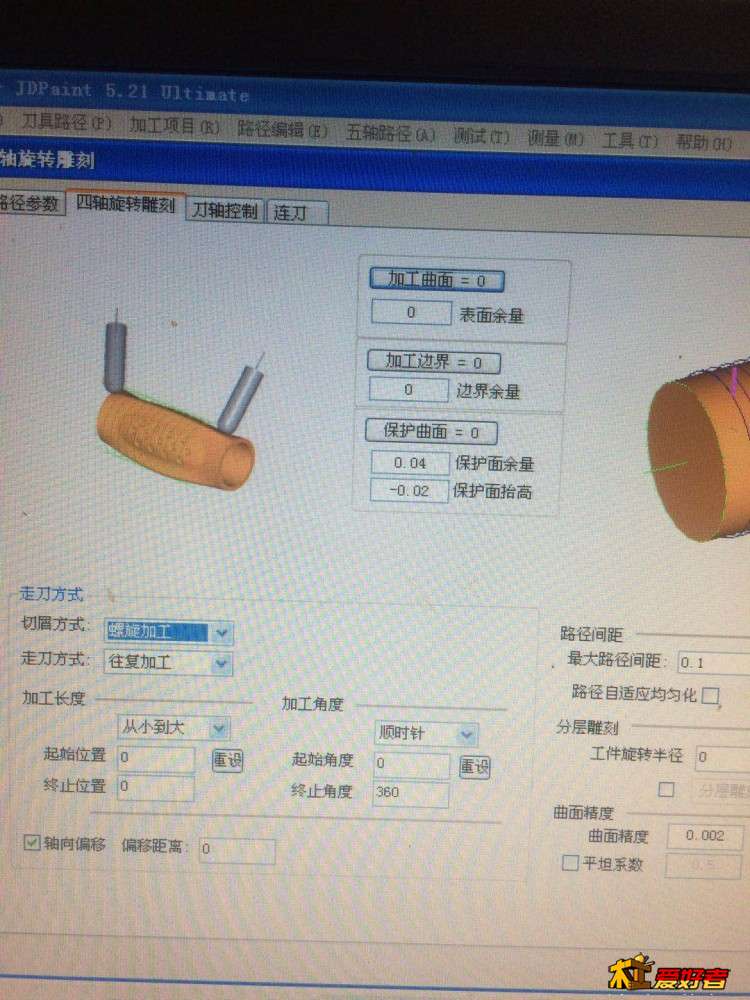

有个问题，就是精雕5.21软件用旋转4轴雕刻这个策略里面的选项螺旋加工，最大路径间距最小只能设置0.15。再小的话出的NC程序X轴就不会移动了，好象跟雕刻的模型大小没关系。请问这个要设置哪里的参数呢

nini21800

66938391 发表于 2019-1-20 13:21
有个问题，就是精雕5.21软件用旋转4轴雕刻这个策略里面的选项螺旋加工，最大路径间距最小只能设置0.15。再 ...

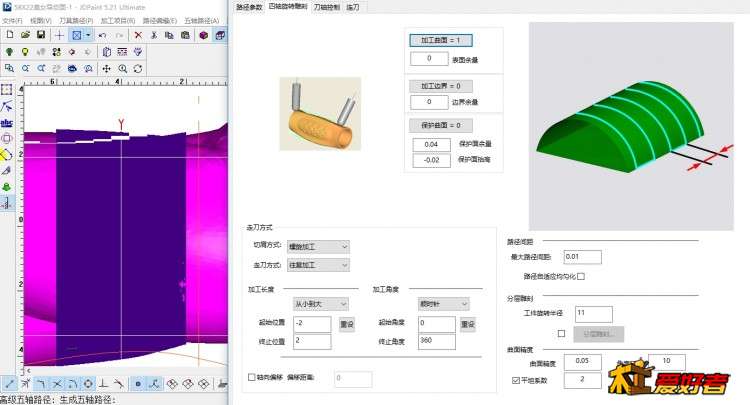

5 C* N3 Q. @. t- b* P不会啊，可以设置更小的间距。会不会是你的刀具设置太大，应该刀具设置大点也没关系。
& L9 G" n% w) G( B+ m! b5 ^1 y

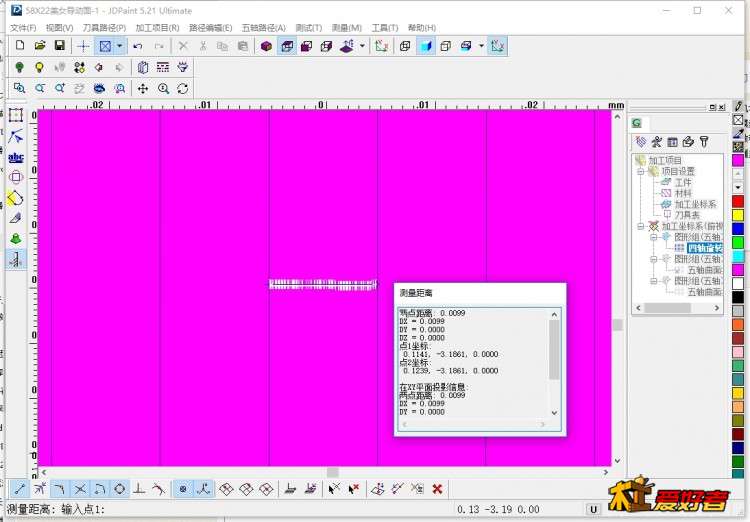

下面这一小段是为了计算速度快些才设置4mm长度，间距已经设置到0.01了。

2 K8 _; ]2 g$ V1 K8 a2 Q
) ?) Z( ~$ e5 w# g% }7 A
: N$ S: D* Q: r2 }

9 q* g, B2 H6 i# G9 @  o
6 I, O6 P% C" k' K; i  T, l9 u

nini21800

66938391 发表于 2019-1-20 13:02
; F) S4 ?; m$ ~$ A图方便我做导动面都是用样条曲线按模型随便勾画出来再用拉伸面命令就完事了，用你的方法做出的导动面效果 ...

用拉伸面做导动面，有没有刀具过切的问题出现？
1 y5 |$ C  N# S' r' U. [" f$ z

nini21800

66938391 发表于 2019-1-20 13:07
* g' I# ^7 P( t2 f% o3 _; Z8 `) }精雕5。21出的程序开头跟结尾我都删除好多的，最烦的是程序中间有好多的抬刀回参考点（也就是G28），我都 ...

, a! @# ]+ g/ W3 Z  S我一般就是改一下后面结尾代码，和把中间的抬刀去掉，前面的代码没事。（中间代码对木料没关系只是会增加雕刻时间）
# t5 D9 C' \7 K2 t

66938391

nini21800 发表于 2019-1-20 13:43
用拉伸面做导动面，有没有刀具过切的问题出现？

没试过机，一直都是用假4轴的刀路，最近才开始学4联动做刀路。
