小白求教，怎么用雕刻机刻印章，也是用灰度图作G代码再刻么？

钢钢

编缉好刀具后按确认：
% T1 Z, z3 z# O$ a6 C+ O5 N0 t
* }2 r7 E+ U8 Z2 v

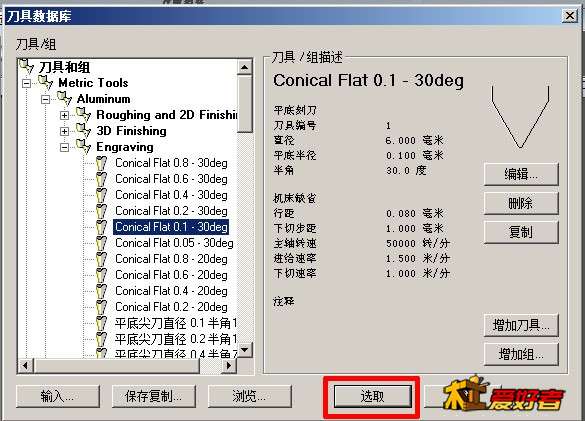

. z( [# d# O+ w" |  L1 L回到刀具数据库后按选取：

4 `" r8 e) O2 Q6 _" E

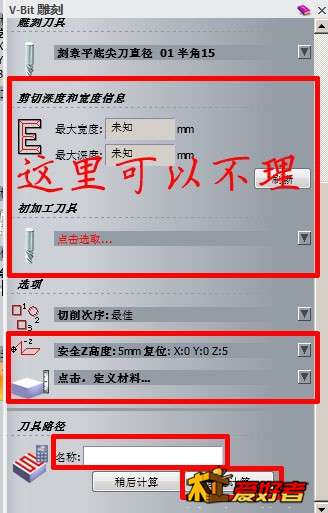

0 X7 N$ N7 m* I% }6 c% E* j接着继续设置：下面四个框第一个可以不理，下面三个可依次设置
/ z% y" \, F+ c  b
3 {& d$ r8 z7 d. O) M

我设置如下:
8 c0 n* X0 u+ z3 \3 B% Y

钢钢

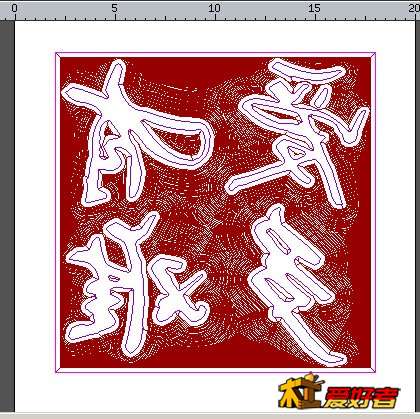

计算后刀路如下：
5 Y" M0 e# P) |$ g  q

  i* r1 g) ?+ X' L$ C- |3 E2 v9 D

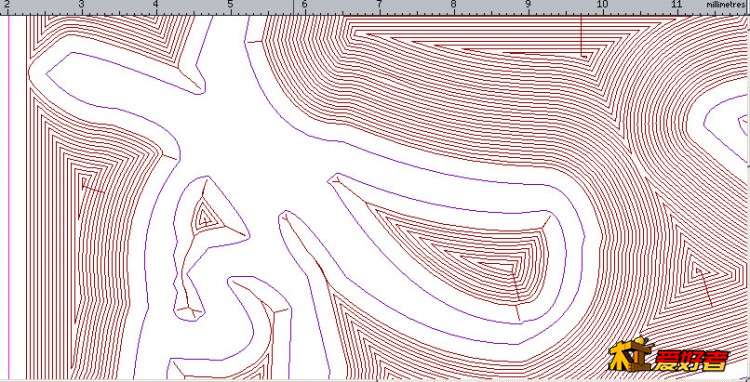

9 O4 @) e+ y( a  o! O2 H放大看一下内角，有一条线，是V-BIT没错了：
5 R5 p7 \0 J1 ?+ i
9 k9 \8 y7 Q; k9 O! j
  ]& m; z! r8 J! H7 b& P* a

钢钢

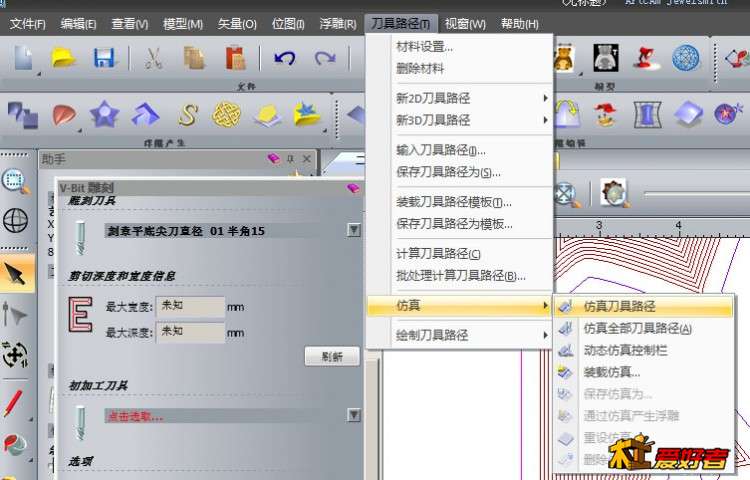

接下来顶上菜单：刀具路径-仿真-仿真刀具路径，如下图

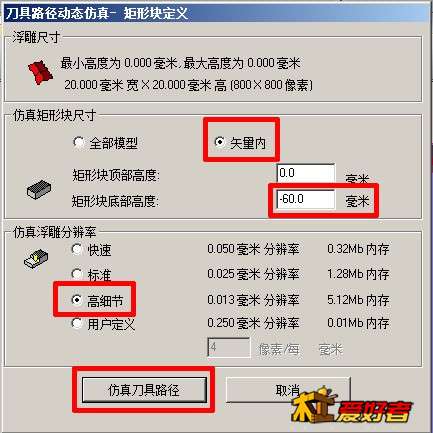

不知道设置仿真的抄我一下就可以，其实这个比较随意：

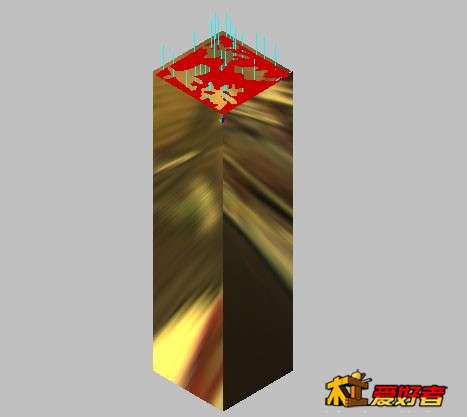

. E+ i* ^5 X( i5 w/ z% {看下仿真效果对不对头。。。

% @6 @3 a8 z* _9 t9 O8 V
# k/ X* i/ p7 O2 R. g  G

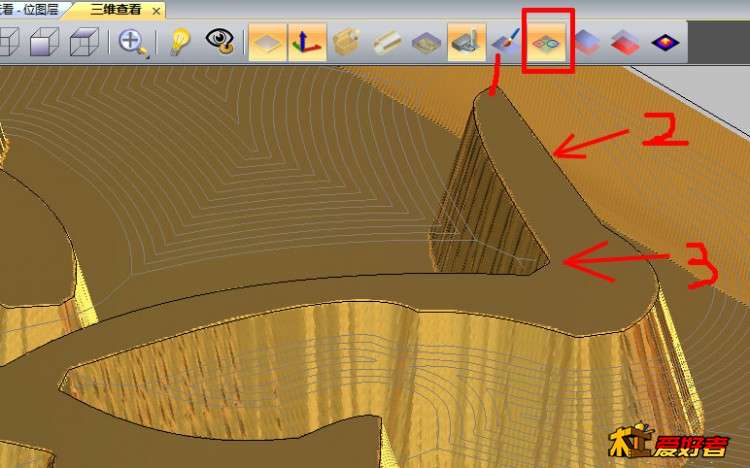

下面我们看一下，1打开矢量可见，2看一下我们的字体矢量内是否有被铣掉，这当然不能铣喽，不然就和设计不一样呀，3看内角中的尖角，看是不是铣得很尖，如图：

( N9 m" f" A7 l/ I  T( Z4 K
8 D3 |# n* c7 I$ Z

旭日阳光

嗯嗯不错历害历害

钢钢

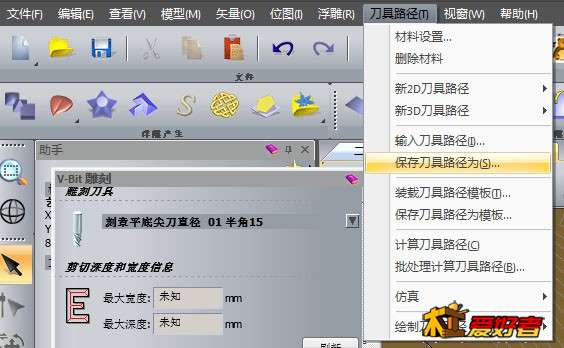

一切OK后，最后就是保存刀具路径了。顶上菜单：刀具路径-保存刀具路径为
. h5 H. A6 Y, H* b9 c8 m

8 m8 B( s- \: |& z1 v5 _1 I

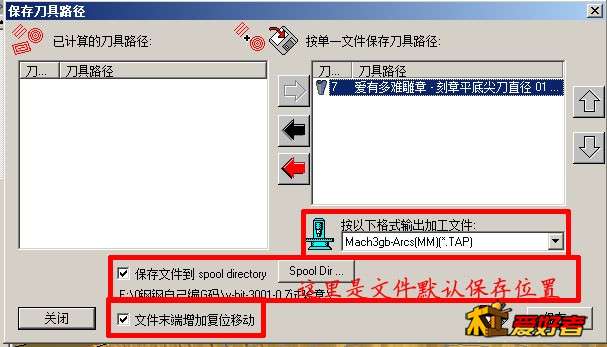

因为我的机机是Mach3系统，所以我选的是这个适用的文件格式，我自己需要，所以在回位那里打了勾：
! K6 p# D3 d# P- r

" U4 ?* Z( j6 R' f: a) t9 s完了按一下保存，选取保存位置。
收工了，好累。

旭日阳光

辛苦辛苦

钢钢

旭日阳光 发表于 2018-11-15 20:46
9 i1 n7 t& o, o, }; h辛苦辛苦

) h" D  F! x. {, [: F5 }% i为人民服务，哈哈哈，吃零食看肥皂剧去了，。
, X* c2 a' E+ O( `% a# k* Y- G

冯勇军

小白飘过！

鼠标点天下

想做个章，看了一遍，茅塞顿开

来自安卓APP客户端

ZHUANMENDAJIA

与君一席话，胜读十年书。谢。

qq7426

用Ac或其他软件直接写字，也可出灰度图式，也可cad中画。怎么方便怎么来。
