小白求教，怎么用雕刻机刻印章，也是用灰度图作G代码再刻么？

钢钢

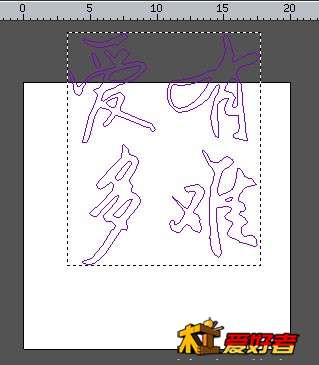

第六步开始前我们的字就是下面这样喽：

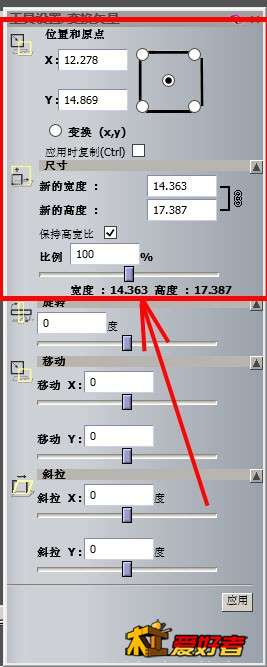

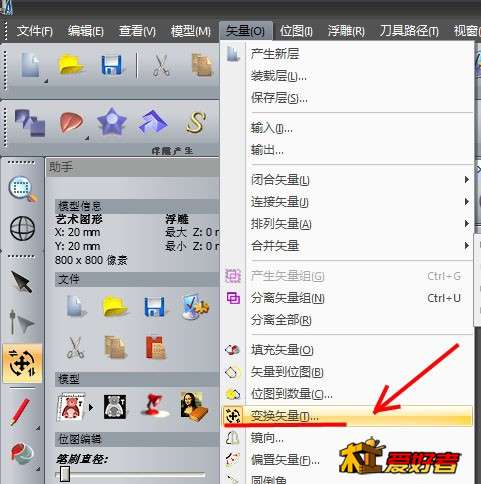

第六步：接着调整，顶上菜单：矢量-变换矢量
" x9 O) Y6 }7 v0 }. ]  f

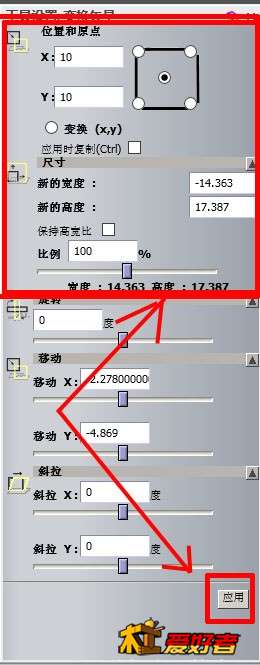

项目面板内，把下面红框部分设置一下，这样设置更准，比手工好又快
$ h( q& {# Y* A( n6 i" }  e$ J
7 [/ R  X7 W+ e7 ^上半部分位置，我们的章20*20，中心就是10，10，下半部分我们先把“保持高宽比”先项的勾去掉，再把宽度改为负的，如图：

最后莫忘按一下“应用”按钮，如上图。
: E6 d" _' H9 @4 S& U结果如下：

3 u5 F, X* G. Y3 _' `* U2 V

钢钢

上面说明我们的字体矢量高了点，廋了些，一般要先画个外框，有的框细，有的框粗，定好后再写字，第一次写总是有点这种高矮、胖瘦的，你可以跟据情况再写过一次，或者只有一点点情况就再变换一次。

钢钢

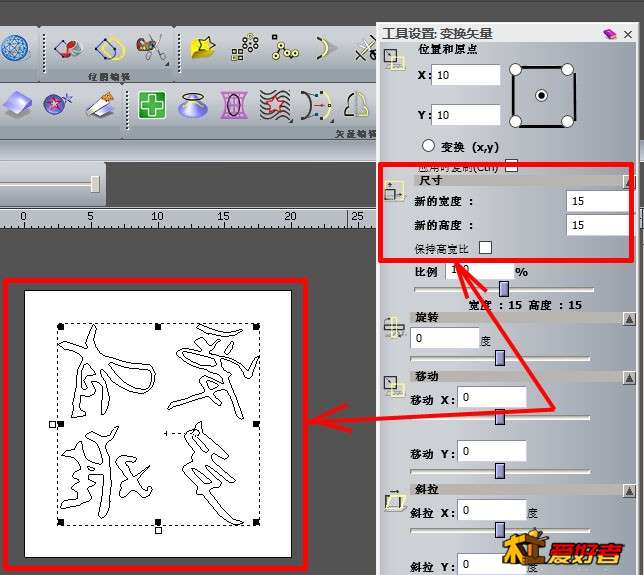

因为可能有各种情况，我不好一一说明，下面是我看这字体本身就是长字体，不是正方形，所以我把它整胖一点，如图
+ m; [) Y) d0 l' N" V- m
+ X0 d- x( ?4 i: j1 j1 B

旭日阳光

非常详细太好了我的2011换了台电脑咋一打开，就有几个弹窗，角本错误，要授权啥地
( q8 q4 Y8 f( s0 T$ a  T

钢钢

上图是我又变换了一次，形状位置本来就属于自己设计的范围，我不能说怎么样整好，只是做了个示例。

钢钢

后面差不多了吧？应当先加框的，加框和加字一样，要变换一下，使位置居中、大小合适。

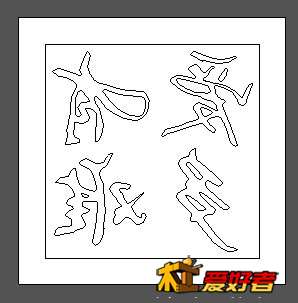

矢量就全出来了。如下图:

钢钢

旭日阳光 发表于 2018-11-15 18:22
非常详细太好了我的2011换了台电脑咋一打开，就有几个弹窗，角本错误，要授权啥地

9 S: F% i% w+ b& Q2 z& k7 [我的也是，然并卵，没有理它，一样用，不想管它。。。
# Z- x/ I3 l1 J* v9 X

钢钢

打字忘烧水了，口渴了，要是后面还要出刀路的，我先整瓶水喝去，等下下。

旭日阳光

你应该发个教程贴，一定是精华贴。要是近就好了请你吃饭

旭日阳光

恕我愚钝，框是咋加的

钢钢

旭日阳光 发表于 2018-11-15 18:44
" l! u1 {/ e8 D' l+ P你应该发个教程贴，一定是精华贴。要是近就好了请你吃饭

发了也得不到精华，其实我昨天的帖才是精华，这个只是初级，只有到昨天那样的水平才可以去和一般的手刻师PK。
% @& y# d2 b6 X  e+ u

钢钢

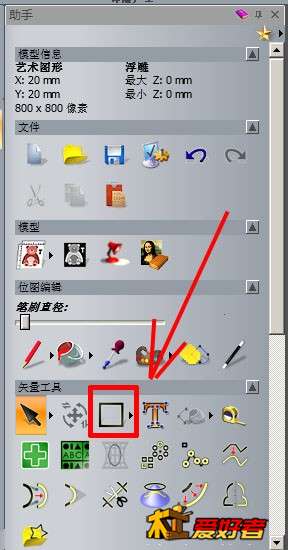

框框和文字住隔壁呀：
- Z* C$ s2 n( w5 _  L/ B- `
# o6 t7 D3 A, Q; Q* ~3 D! s4 I. O你必须边看边练一遍，记不住的话还要多练一遍，如果只看就效果很差的。

钢钢

下面接着出刀路吧，昨天说过，只是昨天没有P图上来。
4 ^/ ^8 r' s/ D1 z+ z第几步不记得了：出刀路
* n: k# Q8 U: {$ u1 G1 [: b先选中框框和文字，如下图：

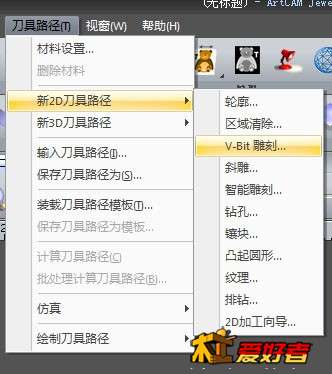

接着顶上菜单：刀具路径-新2D刀具路径-V-Bit 雕刻

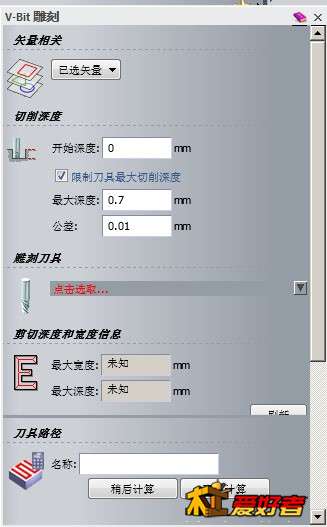

会弹出V-Bit 雕刻对话框如下图:

# s' v& \: W# H: {7 Q

钢钢

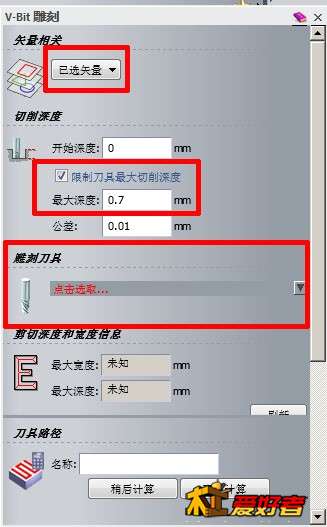

接着在面板里从上到下一步一步设置如下图：
! I2 p& Z; z$ b, w# }8 M. M

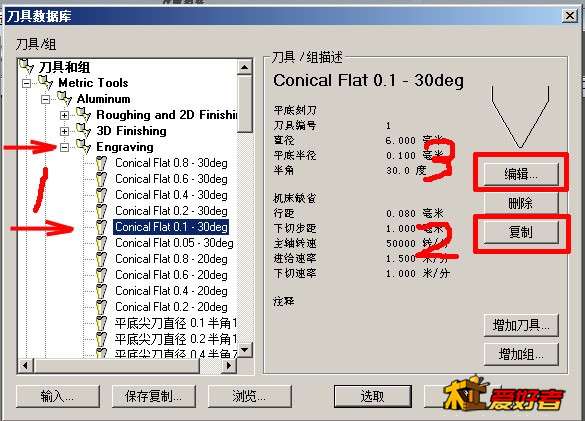

雕刻刀具设置如下图：1在左边找到如图上面箭头所示平底尖刀系列，然后如下面箭头样的随便选一把刀，2按复制按钮，3按编辑
, J9 t; y0 a0 ]) Y$ D$ u. K5 N
# s# g/ ^2 _1 D7 `& X

* h& N4 _# q5 a7 ^; V

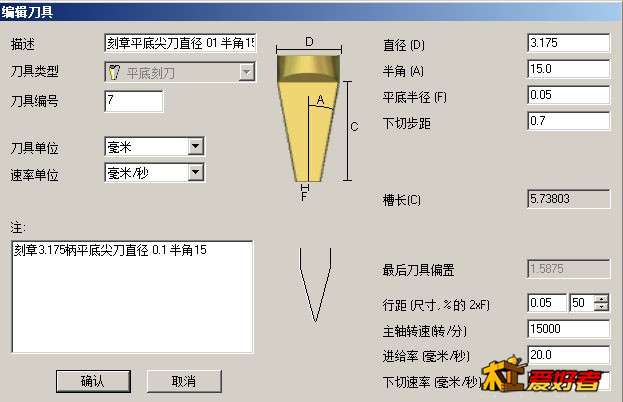

" z2 \3 c6 p7 J) b6 h按下图，设置一下和自己刀与机机相符的，我只有一把3001刀稍好些，我主轴1500瓦、24000转，从普通电木铣铣木头经验上来看，一般转速都在15000转左右，但是也不一定做得准，因为电木铣的刀都要粗一些，刀边的线速度还是挺快的，木头也有硬有软，刻章你先15000转先用着，再自己慢慢摸索经验。刀也是这样，其实3001刀雕出来的章，梯形断面不是太明显，角度还要大点就更好，刀尖呢，0.1的底更平顺些，0的（就是纯尖刀）字表达更完美，纯尖的死贵，自己选择啦。

3 q! ^5 ]  V5 s$ o# m2 P0 k& h- [' w

钢钢

行距和进给是一对互相牵制的数据，理论上行距大了切削量就大，进给率就要小，设置我试过0.05行距配进给率20mm每秒、下切速率10，0.1行距配15mm每秒、下切7.5，雕的黑檀，可以保正没有问题，但不保证最好。
