楼主: sfxjsw

自学草图大师 sketchup 做了一个屋子整体衣柜设计

    [复制链接]
发表于 2018-10-31 11:40:08 | 显示全部楼层
学习了。
发表于 2018-10-31 12:15:30 | 显示全部楼层
叹为观止
发表于 2018-10-31 17:22:57 | 显示全部楼层
我感觉楼主好厉害,学一学都会爆炸了,
1 V, m- ~. e4 O6 F我只是拼着画出来而已,不会炸
/ }$ f  F2 p  S; m" l# B. M我也想用免漆板做家具,我是来学习的
发表于 2018-10-31 17:41:43 | 显示全部楼层

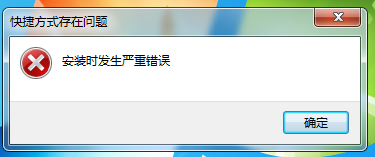

安装了楼主提供的贤友板材优化软件,打不开有人安装成功了吗
) p1 B, a& c% v& e- C/ C) r 截图00.png ; W' x0 u) x7 z

: T; `! e+ \9 O, T% ~+ D
. B$ h. `0 P; B
 楼主| 发表于 2018-10-31 23:11:18 来自手机 | 显示全部楼层
什么都想学学 发表于 2018-10-31 17:41
& a/ _" u  A- R安装了楼主提供的贤友板材优化软件,打不开有人安装成功了吗

& e/ m$ Y: T" m3 w贤友那个我自己安装成功了,这就是完全功能免费用一个月那个。 XP系统下(实际我是Mac系统下用VM虚拟机,虚拟了一个XP系统测试)贤友可以正常运行。 安装过程中自动安装了.net framework 2.0。你看看是不是没有自动安装.net环境。
 楼主| 发表于 2018-10-31 23:13:11 来自手机 | 显示全部楼层
什么都想学学 发表于 2018-10-31 17:223 k0 w. `# Z4 y: f2 H8 u, z  Y
我感觉楼主好厉害,学一学都会爆炸了,
8 K) l4 x0 X! i! C我只是拼着画出来而已,不会炸
) s2 V4 d; z- g: }7 R我也想用免漆板做家具,我是来学习 ...

1 F  @- [& f% ^9 O* Z爆炸图是用插件做的,比画图可简单多了。等我回家把爆炸图插件也上传上来。
发表于 2018-11-17 13:26:18 | 显示全部楼层
哎哟 不错了 感谢分享 下载玩一下
发表于 2018-11-17 23:06:14 来自手机 | 显示全部楼层
发表于 2018-11-17 23:18:49 来自手机 | 显示全部楼层
坐等爆炸图插件,我都是手动爆炸的
发表于 2018-11-19 15:34:24 | 显示全部楼层
这么好的贴 子顶起来,请问一下,怎么上墙呢
发表于 2018-11-27 08:37:26 | 显示全部楼层
把空调装起来,也是挺有新意的,但是空调维修清洗呢?
发表于 2018-11-28 14:44:15 | 显示全部楼层
请教一下,楼主是用sketchup画好部分组件再拼装的吗?怎么画这种图比较快?
发表于 2018-12-13 17:59:05 | 显示全部楼层
我也想用免漆板做家具,我是来学习的
 楼主| 发表于 2018-12-19 10:43:00 | 显示全部楼层
本帖最后由 sfxjsw 于 2018-12-19 12:14 编辑
* D+ K0 b8 G" a* X* q- a! a) O

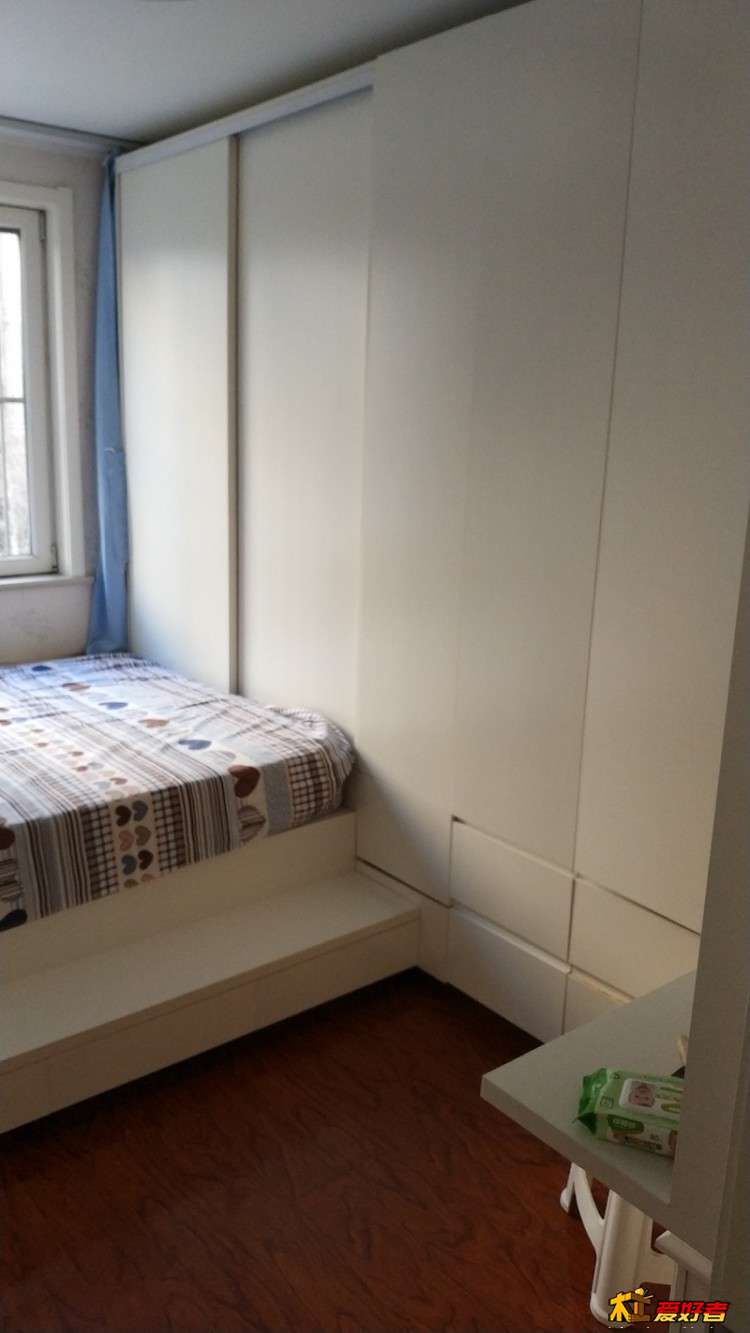

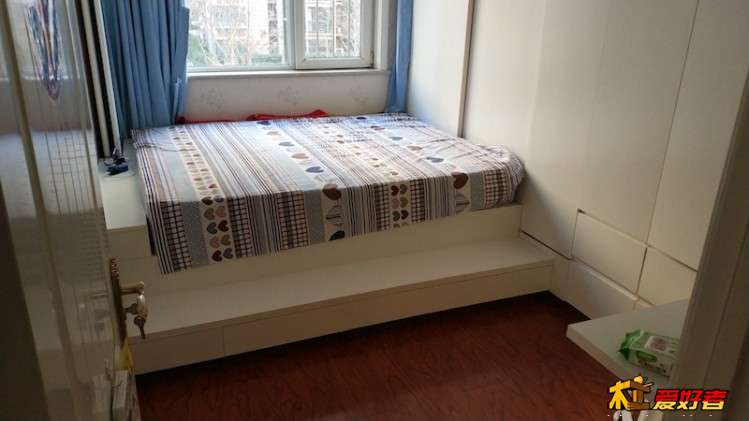

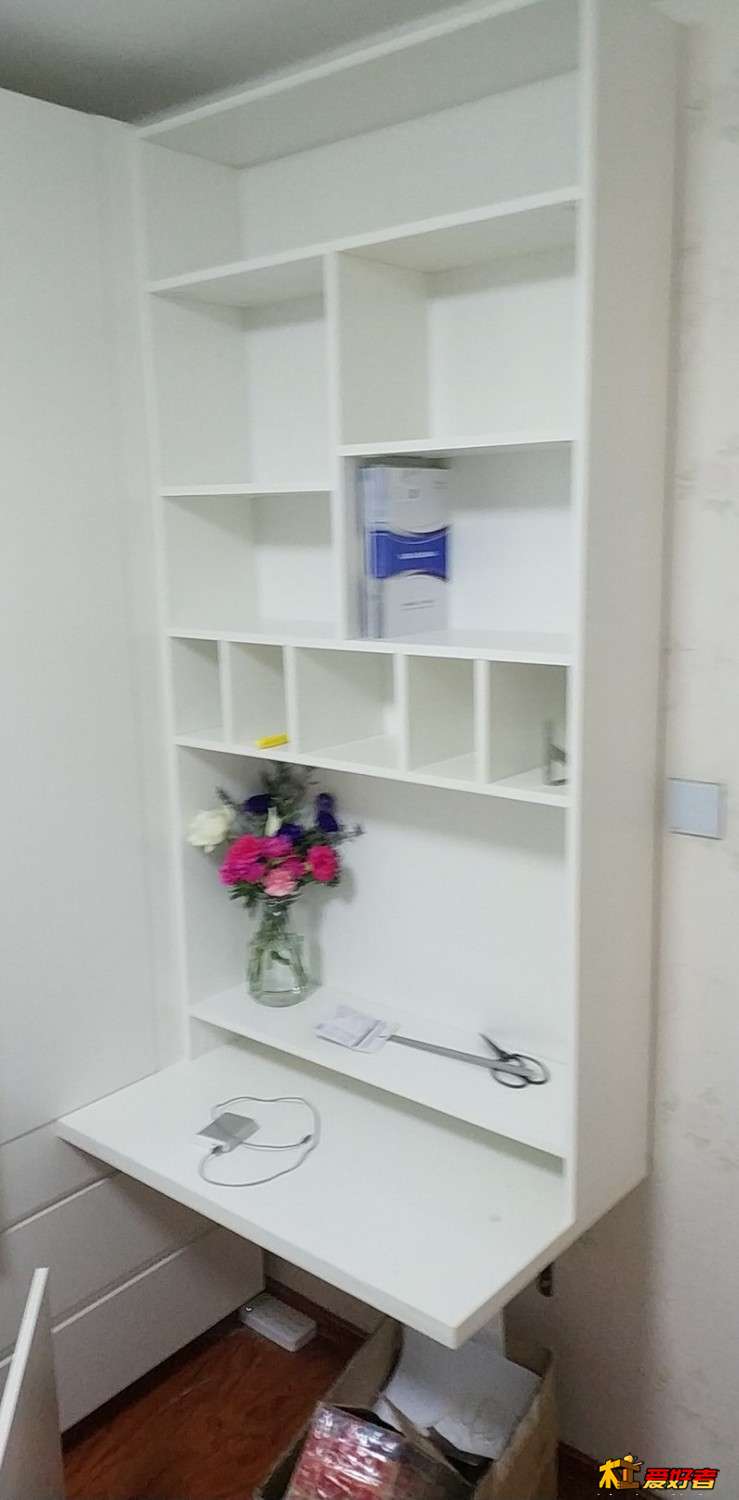

7 Y' M- m# }" K1 D; J9 x WechatIMG325.jpeg WechatIMG326.jpeg WechatIMG327.jpeg
7 ~  g; {* j& X$ e3 X4 K. p" a+ Y还有些细节没收尾,主要是柜门、抽屉面等,还没精细的调平。先回来填坑。
2 `2 @) i* H, o# R8 J3 L% Z, ]3 L1 e, ^0 R
主材:3 g. z9 c0 y) o& [
17mm马六甲免漆板       ¥155/张      19张          ¥2945) I* o9 j! y; p" p
5mm单面背板               ¥35/张        5张            ¥1757 [5 N1 Y% Q* V; c
板子物流运费                                                    ¥150! S# g# x9 t9 `& F" o
木方30*50                    ¥4.4/米       16m           ¥70* h! a" _$ E' V5 R; m9 N
木方45*45                    ¥5.5/米       12m           ¥66, D5 Q1 X7 s# E
木方运费                                                           ¥44
+ m+ ~6 O/ s0 [2 l0 r主材小计                                                                    ¥3450
/ `' @4 k  V  |9 o  H: Y8 B' d" @5 z) x* p% u
五金:
0 _6 u+ b! o0 e全盖反弹铰链                 ¥7.5/个      22个           ¥165' H5 z( b" K3 q8 h, e, c
磁吸反弹器                    ¥5/个          5个            ¥25: M$ r4 N$ e1 `: e
22寸不锈钢阻尼轨道       ¥51/对        6对            ¥306
: @0 S; f, \5 b20寸不锈钢阻尼轨道       ¥46/对        4对            ¥184
+ e, W7 {" G( v0 f1.5米上下滑轨及凸轮      ¥183          1套             ¥183
- s- A  T. J# i8 PM6 膨胀栓                      ¥1             13个           ¥13$ U3 B# n; x; J$ R5 U+ p( V
小不锈钢三角支架           ¥3.2            5个           ¥16
. R# \& Q* R; r+ A1 j  y大不锈钢三角支架           ¥36             1个            ¥36. a) q: X' ?1 P) Z2 c# l3 J
挂衣杆                                              3个             ¥313 e& w( e& M( O! p. o# @
五金小计                                                                        ¥959
1 M# y2 k3 Y$ B
6 k1 J4 \0 I2 P辅料:' X1 a( W3 m% o+ [' A' \" j. ^
热熔封边条2cm/4cm                           170米        ¥124) J* \. g: ?4 ^% C6 N% N
螺丝                              ¥4               15包          ¥70
8 e) Q. q2 u  c7 w3 t7 v- L盖帽                                                    5包          ¥35; I% R! k6 T; _( q" d- @. y  ^
其他                                                                   ¥400 d  D# G! a1 l8 S( a7 e
辅料小计                                                                         ¥269
+ @, D4 Y3 t# K: D& h( D2 ]: ~2 g+ t3 u1 _7 I( ?5 p
辅助工具:
+ i3 l7 a6 g: ?5 R斜孔开孔器+C钳                                                 ¥128
5 ]2 j3 @9 |9 ]/ ?0 Z云石机导轨                                                        ¥255+ ^6 }* Q3 a- [  k, `
铰链定位开孔器+C钳                                           ¥108         , U. |6 N6 ]3 Z
2把C钳                                                               ¥426 _; X. j' E# G0 Y0 h
尺(5米卷尺,1米钢尺,30cm钢尺,50cm直角尺)¥50
# |9 z7 P' |9 N$ T9 K* M& y激光测距仪                                                         ¥500* Z# w4 V1 g7 n& I
辅助工具小计                                                                        ¥1033
" q  p  e6 m9 @7 ~6 I! }& t/ o, Y
主工具:/ c4 ?4 _% c' J/ X" r* W% @* w
云石机                                                              ¥286
* @3 d4 F0 W& N7 C修边机                                                              ¥226- q2 q1 e7 G  w$ B+ {* o
万用宝                                                              ¥269/ N' Q+ O3 g$ J$ w7 M3 N
锂电钻                                                              ¥600                                        - a2 g0 f# @/ s+ F3 o
刀具(铣刀3个,修边刀1个,4寸锯片4个)          ¥771 p  j) a7 b$ t8 z( }' `
主工具小计                                                                          ¥1458$ n2 C  T! ?. _7 K$ _: ^
* l/ x. m. Z8 L
3 c4 T4 _9 Y. h  G% o# N
合计                                                                                    ¥6900( o5 \0 B  j* E8 a

& r, w) W) p5 P* e* H* d
" q0 }! A7 e- r1 d) Q) `% g, C" S% b' h( e
其中锂电钻、激光测距仪、钢尺卷尺、是已有的,实际支出¥5750! a' n4 G( D" Y* Q# `
* ^2 D$ X% p4 y  |9 k2 |. Y) b/ S
柜子里面、床下面已经装进去东西了,就不打开展示了,与设计图完全一致,看一楼设计图就行了。
4 _4 y0 G- D  A% Q' H一共用了一个月的工作日晚上及周六日。0 Q' T- m9 z3 I6 ~3 o
我也是第一次动手,总结来说,有时间胆大心细工具全。板式家具自己做完全没问题。7 j, M% G' y+ r' Q/ o, T# ~' c
, s) q& W; b! N9 j3 j$ T

5 q  X! m. e7 b" C7 a9 Q" S5 F
发表于 2019-2-3 11:59:14 来自手机 | 显示全部楼层
第一次动手就这么完美,佩服,佩服。楼主能多发些制作过程的图吗?
