自学草图大师 sketchup 做了一个屋子整体衣柜设计

sfxjsw

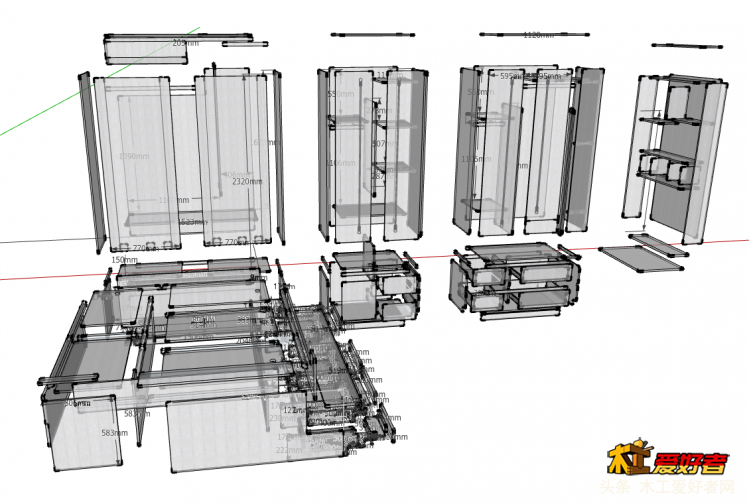

爆炸图如上

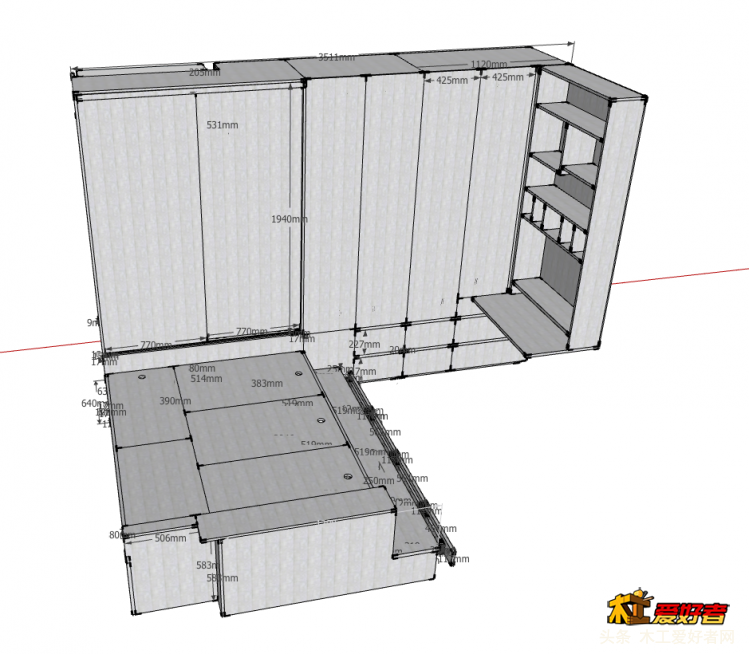

设计图如上

设计文件分享如下
爆炸图.skp (2.56 MB, 下载次数: 235)

2018-10-30 20:47 上传

点击文件名下载附件

小屋整体床柜设计图.skp (2.61 MB, 下载次数: 244)

2018-10-30 20:49 上传

点击文件名下载附件

有些经验性问题还是不太明白

1、裁板的时候，有什么注意事项？
2、裁板是根据实际尺寸下锯？还是需要裁小于尺寸多少mm？
3、柜门下料时候是否应该小一点才对？
4、四周全封边的话，裁板的时候要比所需尺寸缩小多少mm？
5、设计上有什么不合理的地方？

还有哪位能推荐个拆单软件?

我记得有免费的，还有免费试用一个月的。都是什么名字？


有钱人成眷属 推荐的 极致下料--论坛里搬运过来的
极致下料.rar (4.18 MB, 下载次数: 389)

2018-10-30 21:27 上传

点击文件名下载附件

自己搜索的 贤友板材优化软件
链接: https://pan.baidu.com/s/1uISyBTiZBdz218mCeoiI5w 提取码: 4uwc



我又查了些资料

板子四周封边要根据 PVC 厚度预留出来，自己做还是用热熔封边条方便，薄 PVC的每边留1mm, 厚的PVC每边预留1.5mm

门板上下左右都要留门缝，以防门板变形开关不顺利。

对开门一块门板上下左右各留1.5mm.也就是说上下方向短3mm,左右方向短3mm. 这样两块门板对开门中缝最大是6mm.

开板要考虑刀刃的损耗，要想精度高，多开出来1~2mm然后修边机精修尺寸。

我理解的对吗?



补充内容 (2018-12-19 10:38):
回来填坑

有钱人成眷属

看你要用什么材料了，如果免漆板+PVC封边当然要扣除PVC的厚度了，门板要稍小一点，要留下开门缝的

sfxjsw

有钱人成眷属 发表于 2018-10-30 21:06
看你要用什么材料了，如果免漆板+PVC封边当然要扣除PVC的厚度了，门板要稍小一点，要留下开门缝的

就是打算用免漆板+PVC 封边，PVC 我在淘宝查询厚度再0.8mm

为封边留2mm够了吧？  左右各1mm.


开门缝留多少？

有钱人成眷属

你打算用万能胶封边？那每条留1mm可以，门板缝留2-3mm，要考验你的开板能力了，下料我用的极限下料破解版，至少到现在还没报错及未注册提示

金生木

挺好的，据说草图大师挺好用，您有电子版的教材吗？有的话能发给我吗？

sfxjsw

金生木 发表于 2018-10-30 21:27
挺好的，据说草图大师挺好用，您有电子版的教材吗？有的话能发给我吗？

草图大师很好学，做板式家具全是矩形的拼装而已，非常简单。

去51自学网看看基本的介绍与操作，剩下的边做边学。

金生木

sfxjsw 发表于 2018-10-30 21:30
草图大师很好学，做板式家具全是矩形的拼装而已，非常简单。

去51自学网看看基本的介绍与操作，剩下的 ...

谢谢

有钱人成眷属

看了一下你的图，做的还是很细致，吊轨、地轨都画了，有个小建议，标注最好单独在一个图层上，问题是整个板材的异型有点多，有时间做到还好，有点费时间。榻榻米下面的龙骨转角没有榫，准备怎么接？龙骨与板的连接怎么考虑的？

sfxjsw

有钱人成眷属 发表于 2018-10-30 23:51
看了一下你的图，做的还是很细致，吊轨、地轨都画了，有个小建议，标注最好单独在一个图层上，问题是整个板 ...

自学画的，还没学会用图层功能。

异形是多，开始也没有多少异形，但为了露出来缝隙少美观，改的是异形越来越多。考虑是开完板用万用宝切、抠。

这自己家里，装上就不打算拆了。连接准备都是用斜孔+射钉枪订。

james70s

最好往几个固定尺寸上去靠，50cm、70cm、100cm，宜家就是这样做的

夏日007

论坛没人评分了。。这么好的帖子不给分，气氛嗨起来。。

zhangyanjie

是呀-气氛嗨起来。。

zghsgi

厉害了！下载花了我不少刨花啊

卷土丿重来

热融封边条一个边留0.1mm,对开门一个门要放0.2mm[这个还要根据你板材的厚度决定],裁板要注意爆边的情况，一帮新锯片没问题，旧锯片都有爆边的情况

huabinyang

学习了
