刨大板面专用，超好用。

yangsu520 · 发表于 2018-10-20 23:54:54

嫦娥大叔发表于 2018-10-20 23:13 + S9 b0 t. F: P$ N' e- d' m. O8 p+ l( J
四川朋友！

四川，乐山，木友哪里

嫦娥大叔 · 发表于 2018-10-21 00:13:14

辽宁锦州，原来旅游时候有个四川小朋友问我方便面“好多钱”？给我问的一愣，又问一遍，更蒙了。。。。最后解释说，好多钱就是多少钱的意思，哈哈

daguan8 · 发表于 2018-10-21 08:24:46

草船宇宙发表于 2018-10-20 23:16' d/ V& b/ W/ Y/ Q7 O$ e$ e2 p+ h
牛逼啊，整料？！

是整料，买了三块大板，厚5公分，宽约55~65公分，长度有两张是2.2米，一张是1.45米。一张板直接铺到架子上当木工桌，就是图片中的桌，另两张对开变成四张，就是图片中刨的那些。

ghostown · 发表于 2018-10-22 23:28:12

daguan8 发表于 2018-10-14 20:27
' m: C( {2 A7 k; K* c" {/ r7 a也同时做了个架子，在上面的滑块组装上了，手电刨用了两根直线导轨，可上下滑动，上面有手轮调节，为调整左右平行，还做了个微调装置。

师傅能不能发个图看看，还是没搞懂，我一直想弄个手电刨正装

半透明 · 发表于 2018-10-22 23:45:36

直得做个，顶个！

daguan8 · 发表于 2018-10-23 06:44:15

要过两周吧，出差在外下月才回，到时发图给你。

daguan8 · 发表于 2018-10-26 09:24:38

ghostown 发表于 2018-10-22 23:28
0 r ?% q& `! y师傅能不能发个图看看，还是没搞懂，我一直想弄个手电刨正装

我的木工爱好是放在乡下，只有那里才有地方也不怕噪音扰民，每周只有周未才回乡下倒腾木头。所以一下子也没法拍个好点的照片给你，但在我的另一个贴子“不起眼的架子”的第二张图片最右边的那个就是手电刨正装导轨刨，用起来还可以，不会刨过头，也不会啃头啃尾之类的，刨出来的与轨道一样平直，左边的木架脚是两块26厚的板刨平后拼成50x50的方，从拼接缝可以看出，这种刨法还是挺平直的。

ghostown · 发表于 2018-10-26 23:18:02

daguan8 发表于 2018-10-26 09:24
. b3 k! c3 v+ |5 W2 i( e我的木工爱好是放在乡下，只有那里才有地方也不怕噪音扰民，每周只有周未才回乡下倒腾木头。所以一下子也没法拍个好点的照片给你，但在我的另一个贴子“不起眼的架子”的第二张图片最右边的那个就是手电刨正装导轨刨，用起来还可以，不会刨过头，也不会啃头啃尾之类的，刨出来的与轨道一样平直，左边的木架脚是两块26厚的板刨平后拼成50x50的方，从拼接缝可以看出，这种刨法还是挺平直的。

我去看过了，两个直线轨保持稳定，螺杆调节高低，那电刨是怎样固定的呢？这个没看清

daguan8 · 发表于 2018-10-28 13:03:14

本帖最后由 daguan8 于 2018-10-29 08:42 编辑

ghostown 发表于 2018-10-26 23:18$ _3 M8 d- L( z) D2 d
我去看过了，两个直线轨保持稳定，螺杆调节高低，那电刨是怎样固定的呢？这个没看清

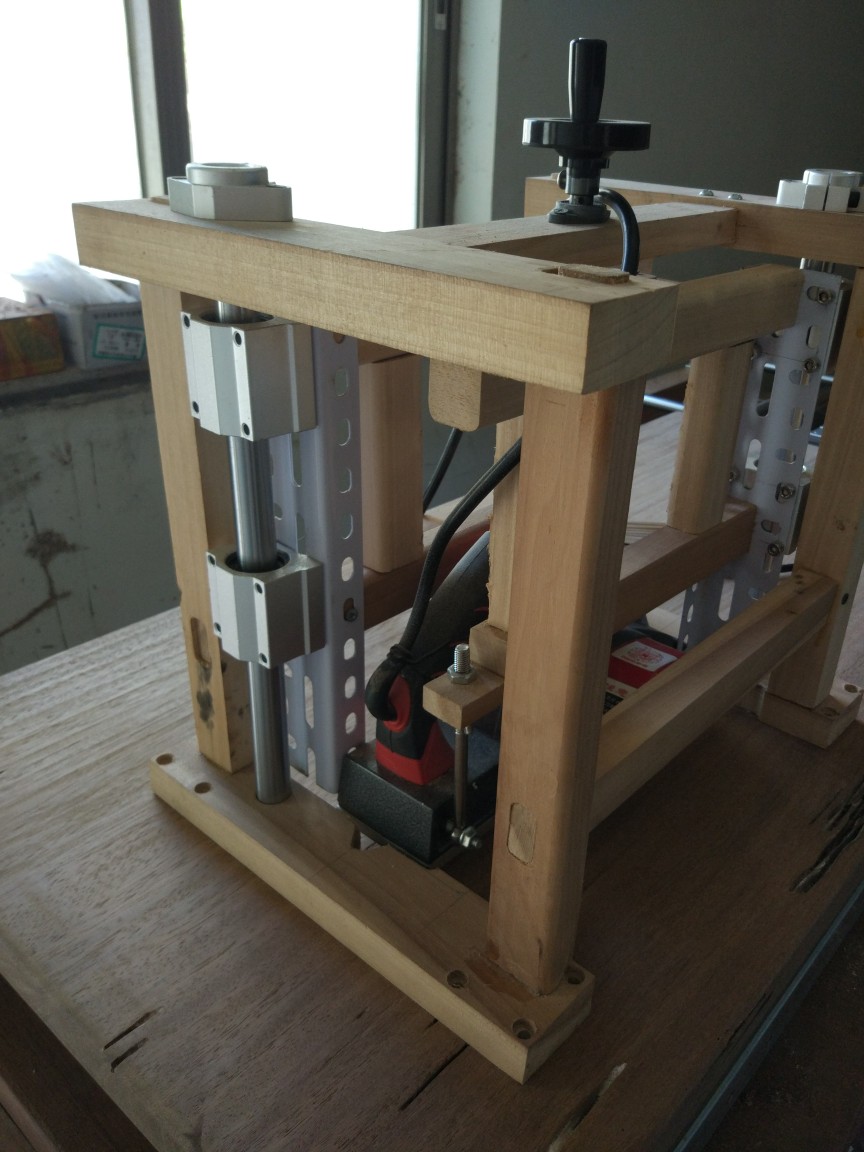

看图，下面是组装起来后的样子（还没放上SBR轨）。

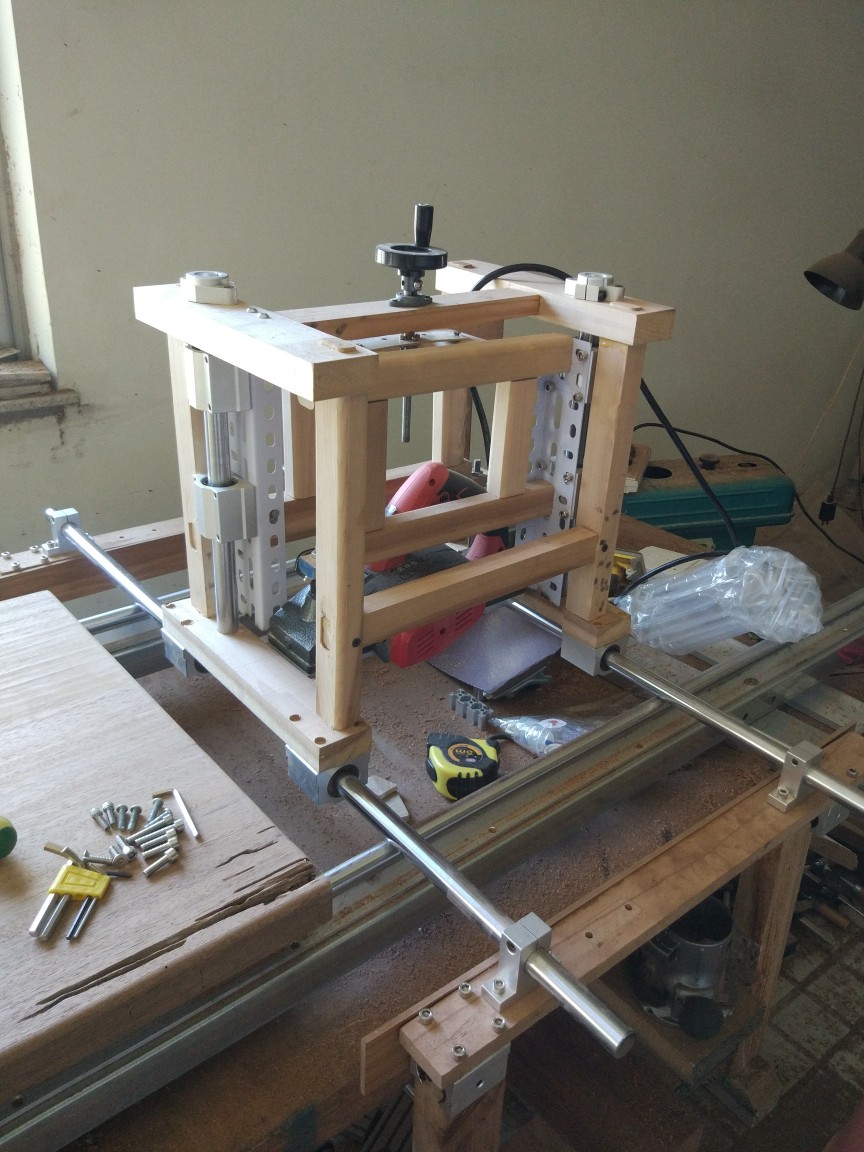

装起来的样子。

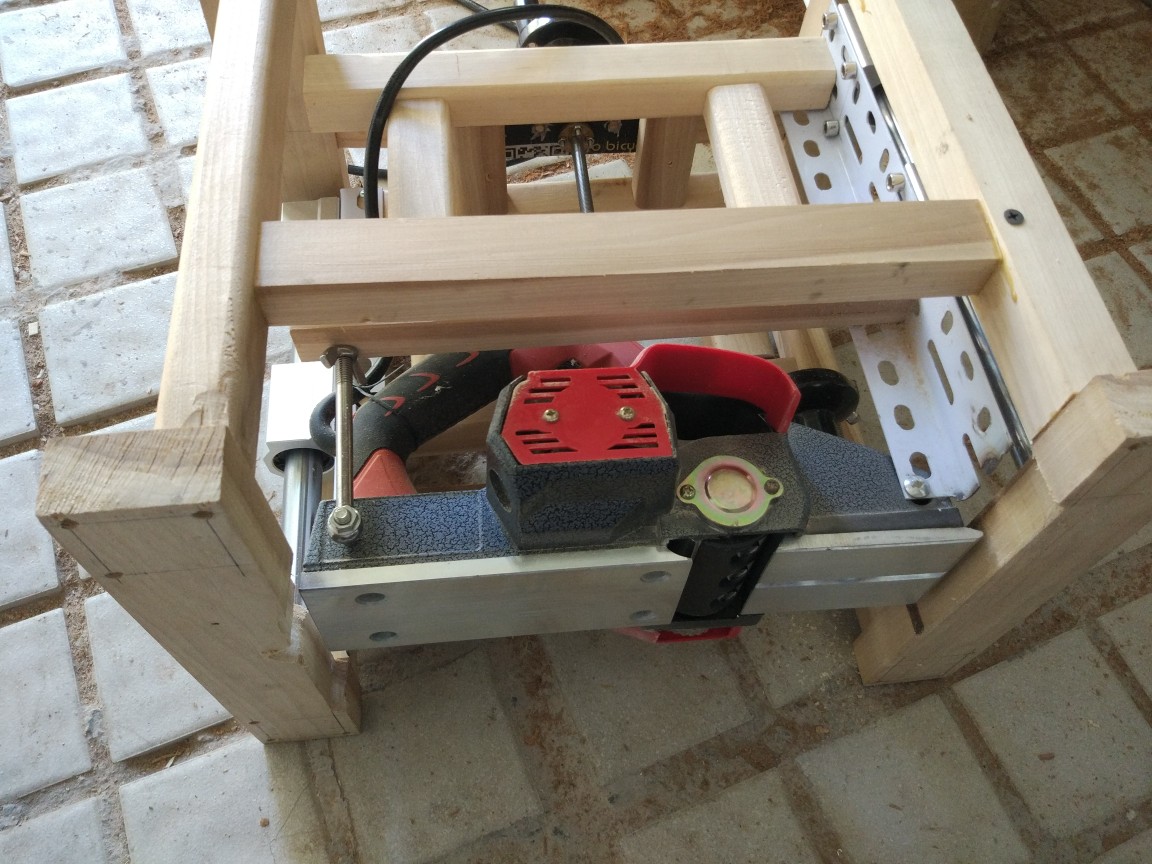

下图是底部的刨削面。

下图可以见，是由两个框架相套组成，大的外围架主要是放在轨道上水平滑动，小的架为内框架，以两根滑动杆与外框架相连，可上下滑动，由上部的手轮控制升降。电刨固定在内架上对角分别为万用角钢和蝶形螺栓相联，可通过蝶形螺栓调节水平。

下图为内外框架联接细节。

下图为侧面细节。

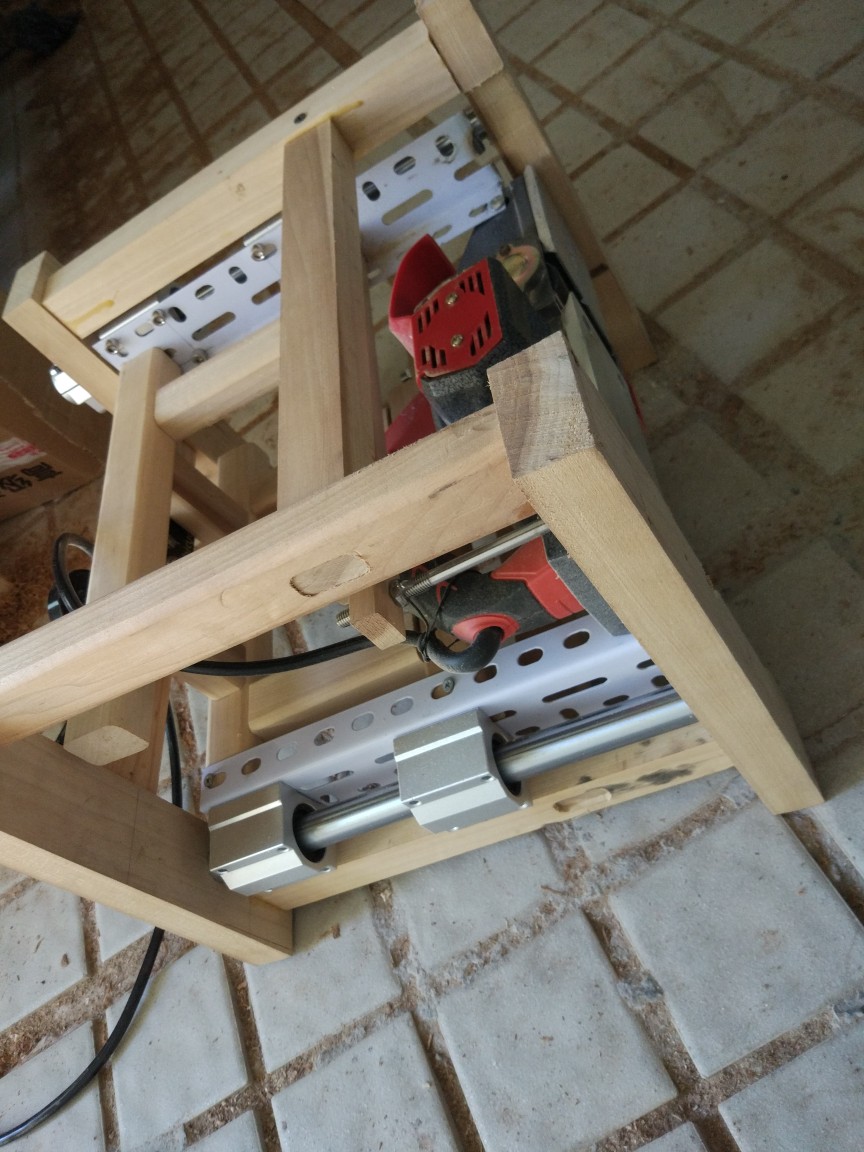

下图为轨道细节，由于出屑向边上喷，在下部的滑块侧装了档板防尘。

ghostown · 发表于 2018-10-28 23:48:01

daguan8 发表于 2018-10-28 13:03& K# a1 e) I9 ~, R
本帖最后由 daguan8 于 2018-10-28 21:28 编辑 1 k ~" V# o* p

/ ~$ v' d6 A4 a6 O
2 Q" l) a; S" b看图
3 u& J. A+ ^5 o* _5 i装起来的样子。

谢谢师傅，看明白了

tanyefu · 发表于 2018-10-29 01:53:26

好创意！不得不赞。谢谢楼主分享

只喝一瓶 · 发表于 2018-10-30 16:20:23

10块钱的铝板哪个店买的。

张海松 · 发表于 2018-10-30 21:47:15

请问下楼主买的铝板是多厚的？装电木铣的铝板自已加工的吗？

daguan8 · 发表于 2018-10-30 22:11:37

只喝一瓶发表于 2018-10-30 16:20
6 f/ ^) e+ ^# c6 {10块钱的铝板哪个店买的。

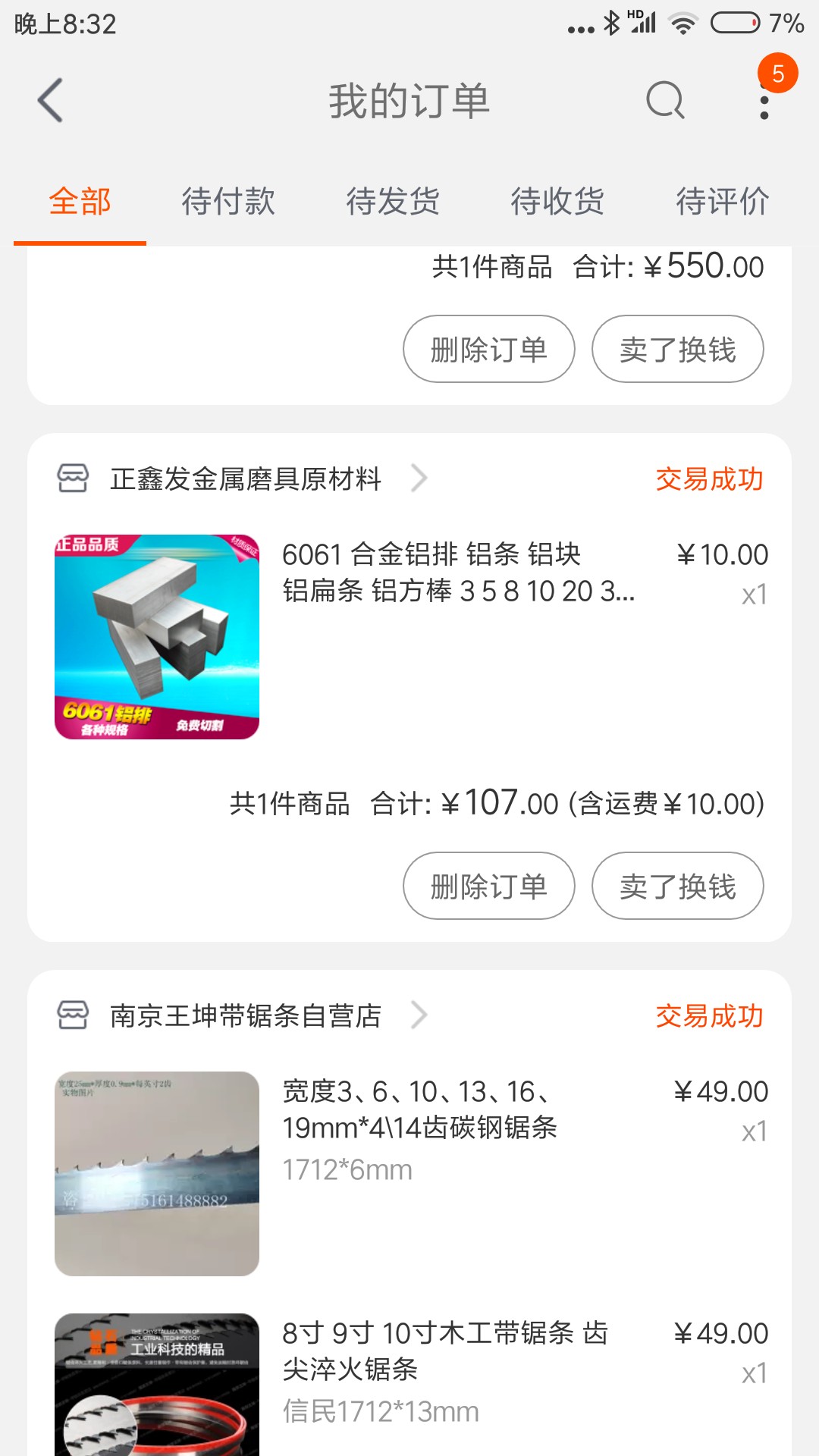

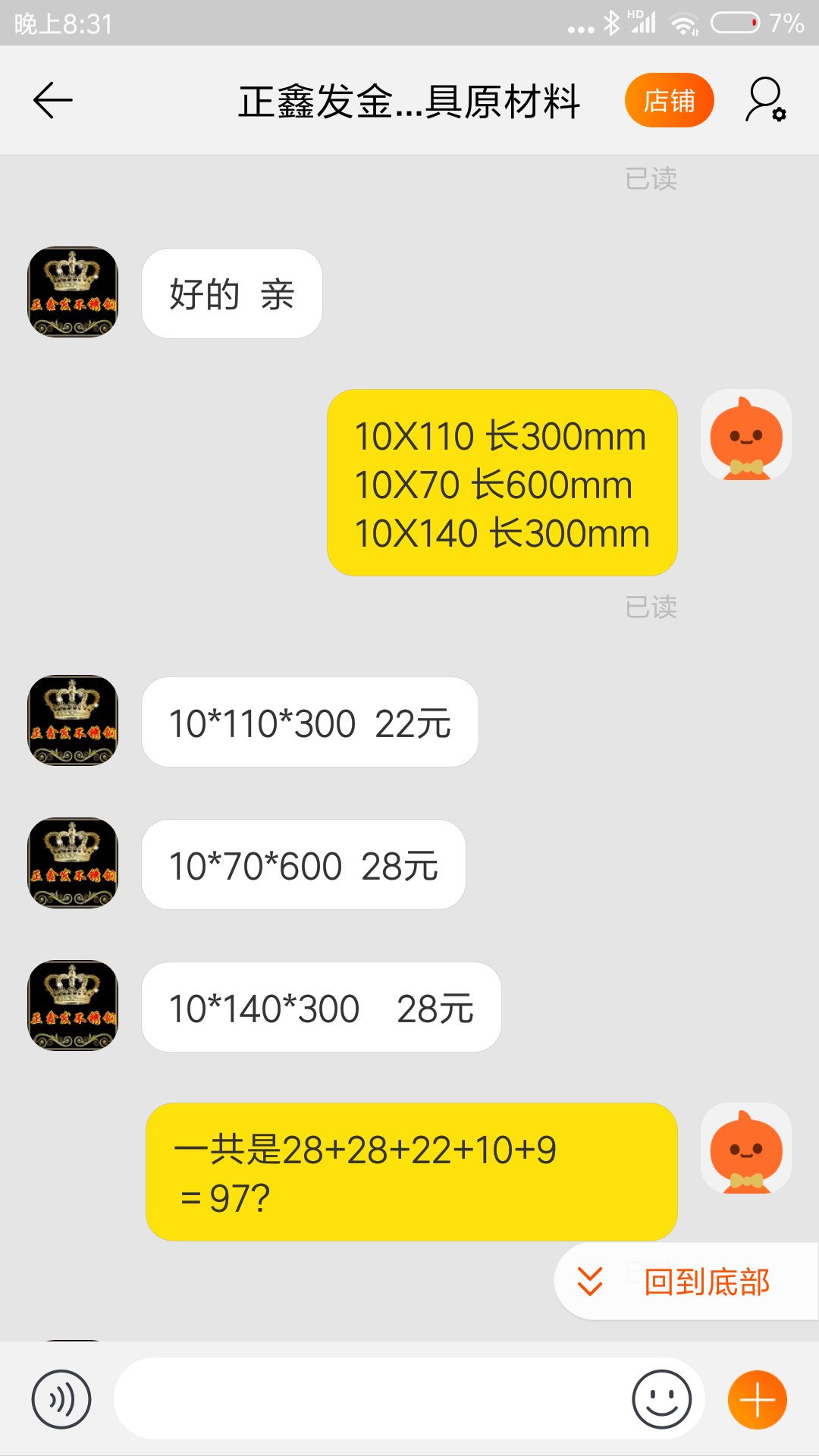

那天写的时侯，刚好翻看了一下那个铝板，卖家标价10元，也没想太多。刚才又翻看了一下与卖家的对话，是28元。还有运费，当时买了几块铝板呢。

daguan8 · 发表于 2018-10-30 22:19:40

张海松发表于 2018-10-30 21:47' _1 ]" X: i& l% o1 k: ^
请问下楼主买的铝板是多厚的？装电木铣的铝板自已加工的吗？

铝板厚10mm，宽140mm，长300mm。在马云家买的，在上一个回复中有购买详情。上面的所有孔都是自已钻的，毕竟铝板是很容易加工的。
