[辅具]自制多功能安全推台

光头兄 · 发表于 2018-10-12 21:23:39

钢钢发表于 2018-10-12 20:34
, f6 ^) o6 f" D! A+ i9 F多层板能倒边的部位倒下边，1mm也好，去毛刺、防磕碰而撕裂。诸如此类，满口胡言，说错了请包涵。

嗯好的，现在就是砂纸稍微打磨了下去毛刺，没有倒边呢，确实比较容易磕碰爆边

老兵新手875 · 发表于 2018-10-12 21:24:01

动手就有收获！谢谢楼主分享！

雀巢冰咖啡 · 发表于 2018-10-12 21:24:52

先收藏，以后有需要了也做一个，楼主做得很漂亮

宝宝哥 · 发表于 2018-10-12 21:37:02

做一个夹板器不比做一个简易台锯省心

dudu1 · 发表于 2018-10-12 21:39:03

木友滑槽从哪买的，方便给个地址吗

光头兄 · 发表于 2018-10-12 22:08:24

钢钢发表于 2018-10-12 20:21; L* O& }9 W, S9 n9 E
大方向很爽啊，看这装备的形，就知道你有耐心了，做得很精致。都是一些小细节，做榫那个应该在台锯台面上锯榫，以减少轨道次数误差，或者用百分表安装定位要保证平行度。那两个挡块的思路我不是很赞同，像日总推把上那种半活动式的我都很谨慎，你的太活了，他的基准面太多了，我是裁的一块角铝，上面孔大，可以让侧边紧密贴住，以前吃过挡块太软和垂直度不行的亏，这回请出一级直角尺，手工研磨，终于啥事没有了，就是太单薄，只有5mm厚。这个挡块竖向，靠木材这边，的里侧，应当倒2mm的边，防木材有毛刺。。。
( z5 o' N: h L/ J, o都是诸如此类的。
7 l! m. c3 f& H, v: m3 `我觉得不要再急着再做了，要一波一波的，想法要憋到憋不住，做出来的东西才更周全。

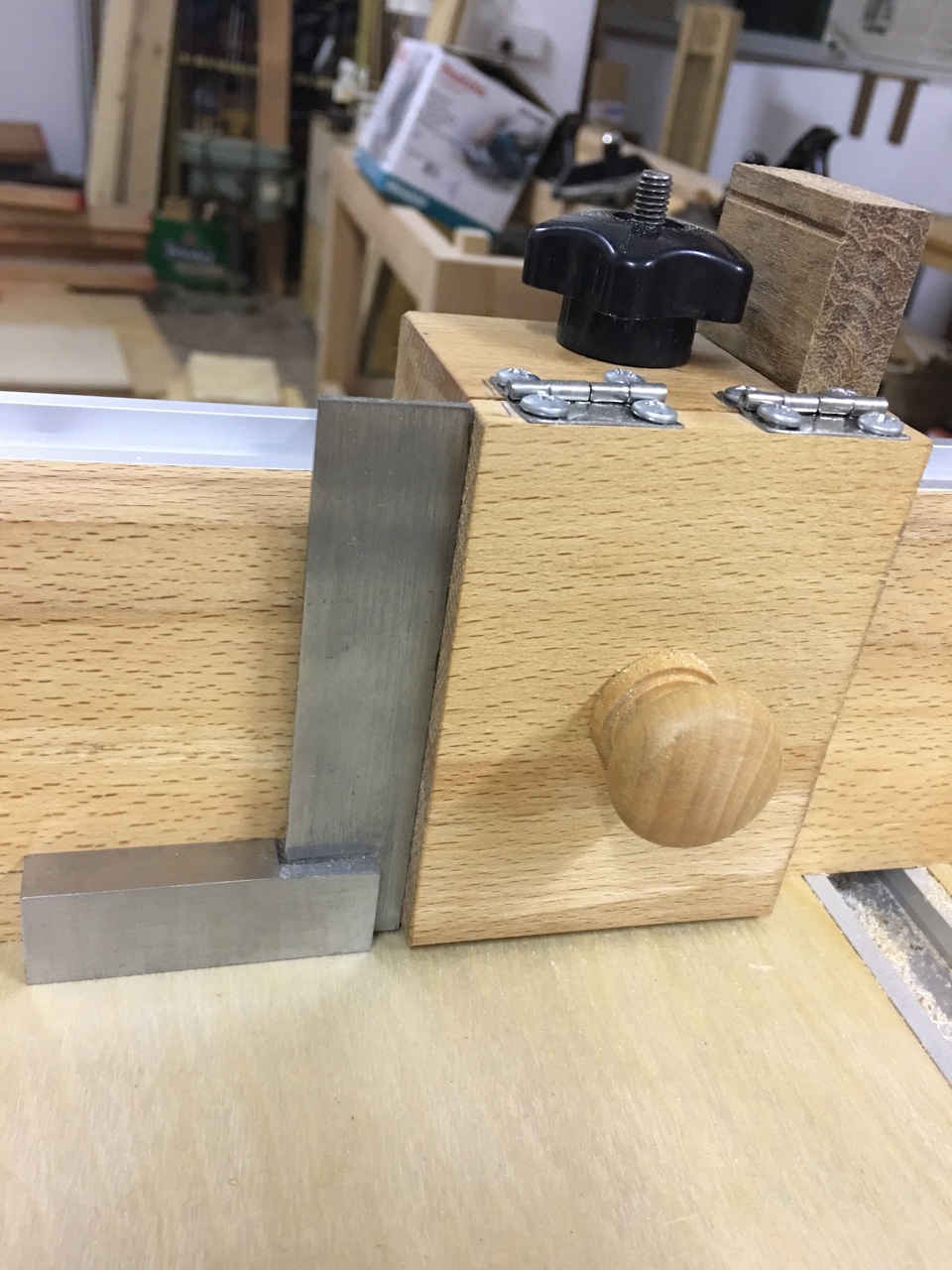

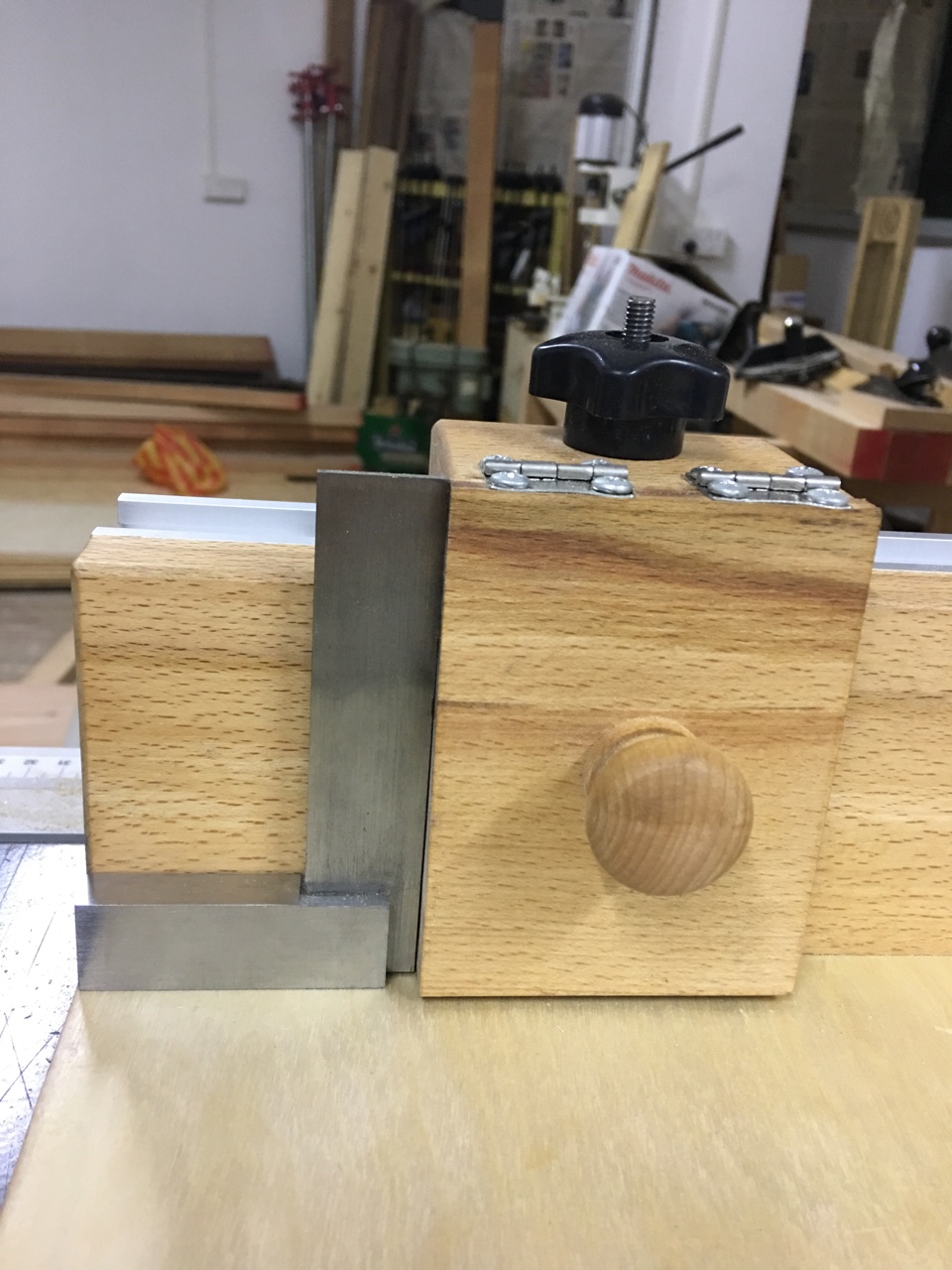

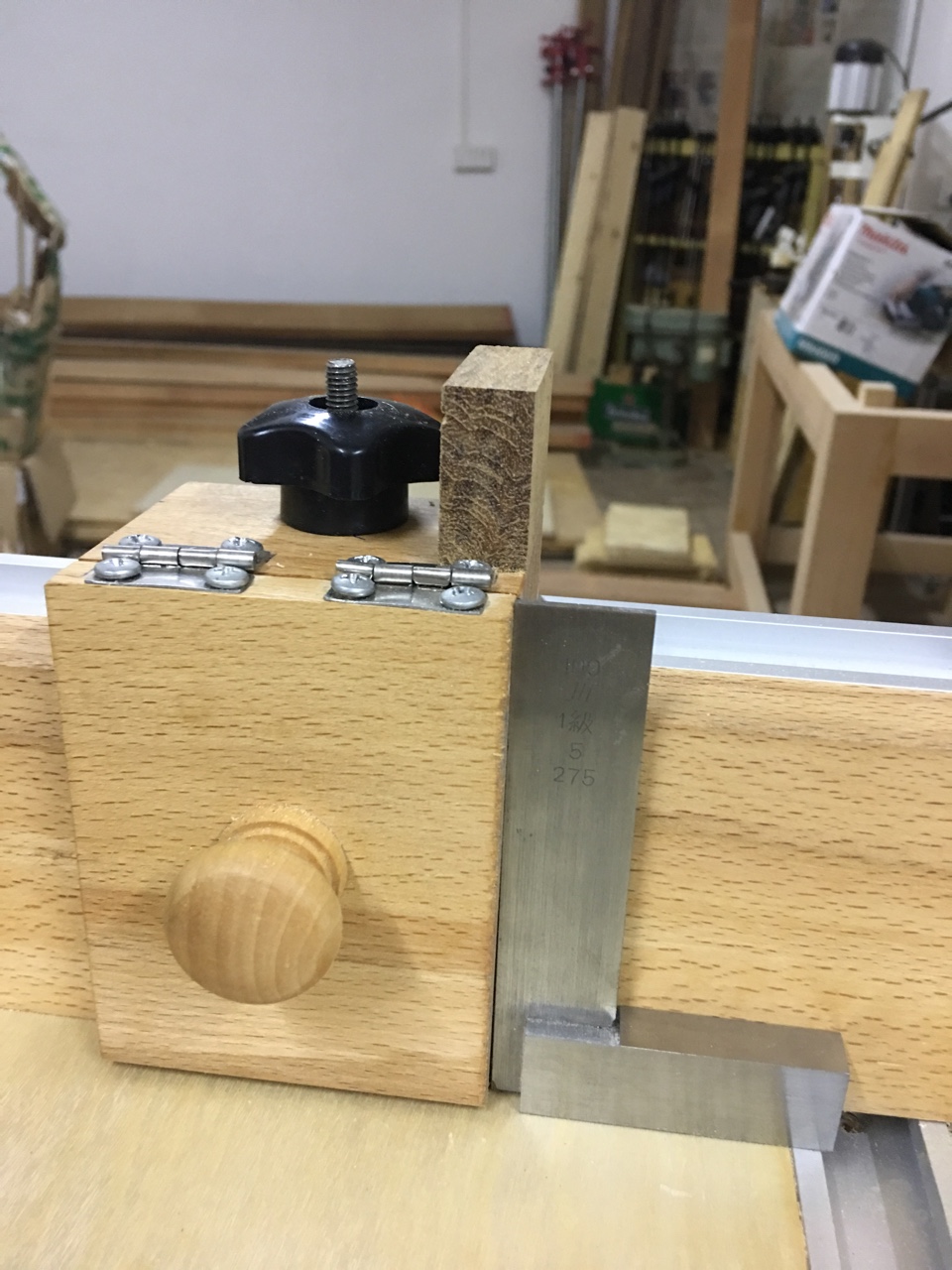

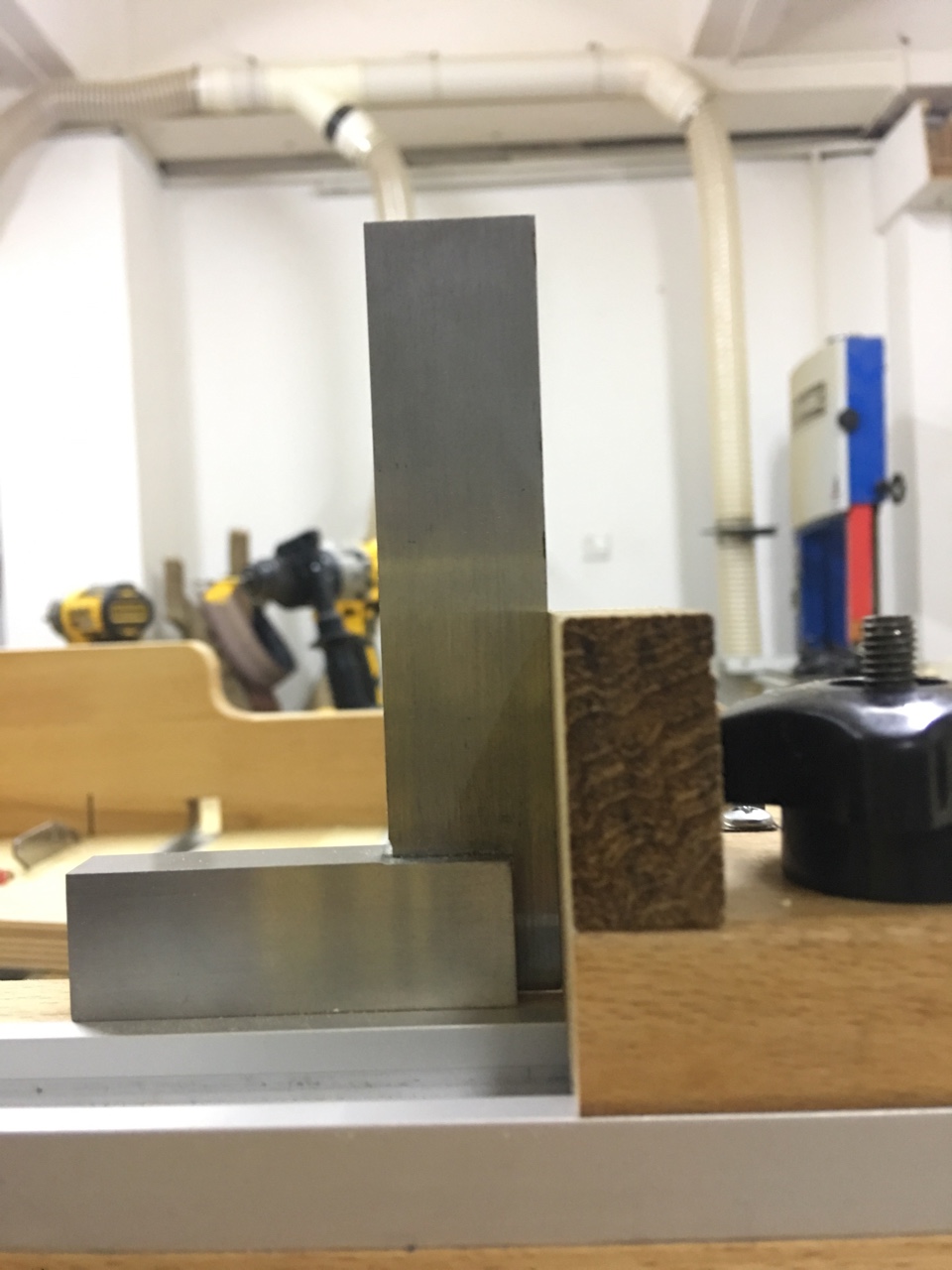

谢谢钢兄建议，刚才测试了一下，确实两个限位块都各有一个边无法做到垂直，只能说这是个能够处理大多数情况的jig吧，手艺不行，在灵活度和精度方面还没法做到满意，处理高精小部件还是要另做固定限位

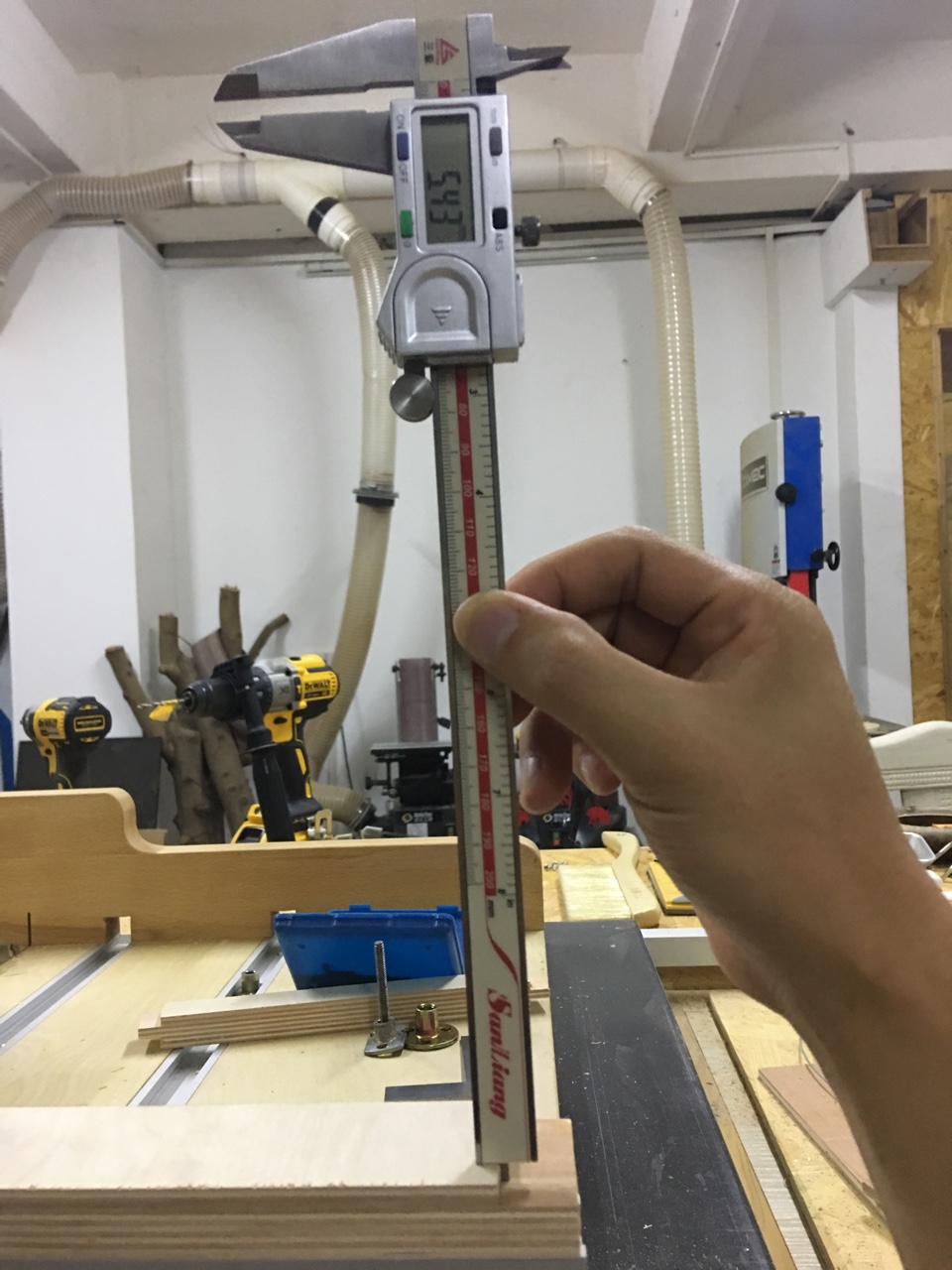

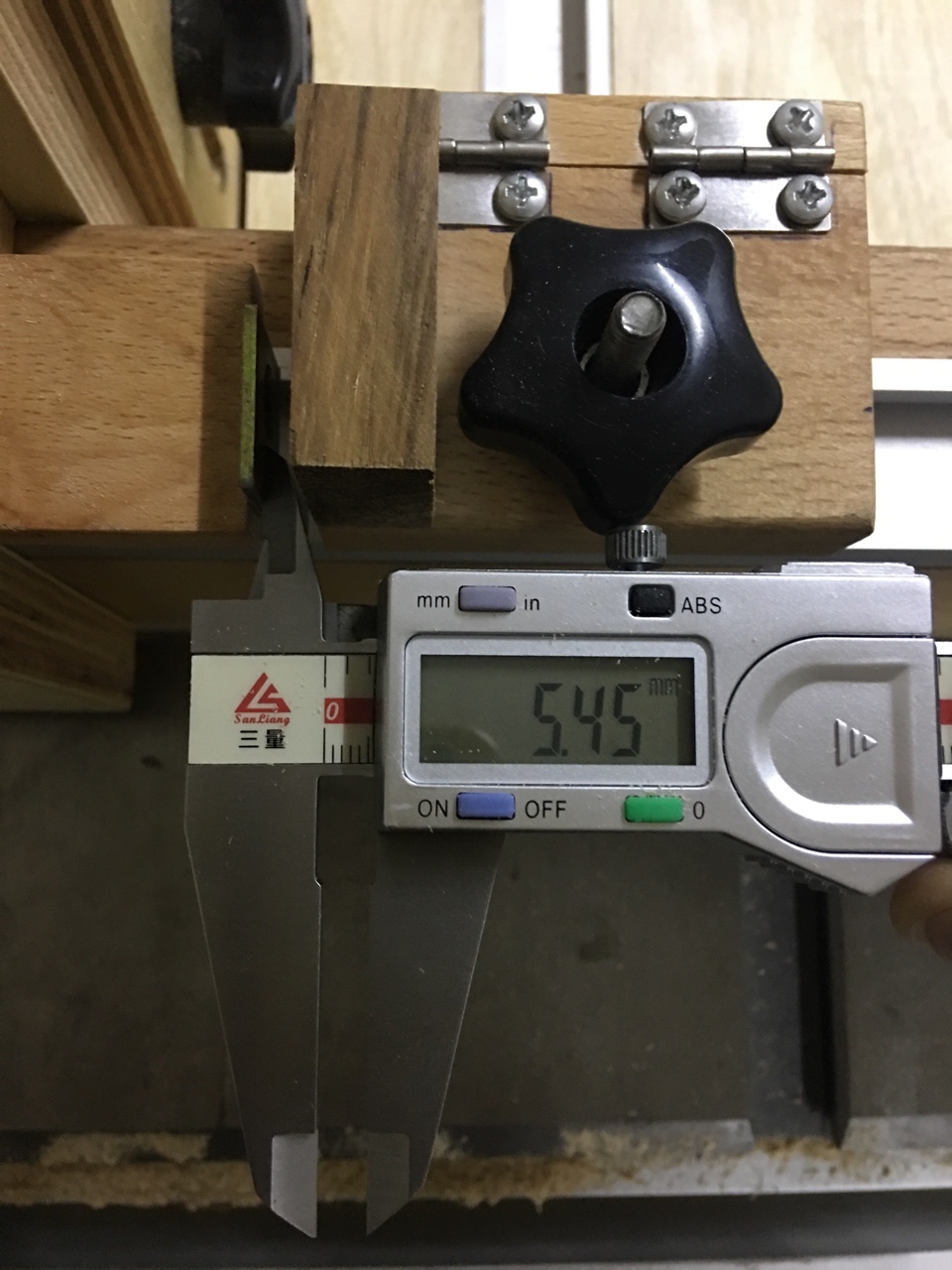

锯榫那个也测了一下，基本还是可以的，我那台锯锯片也没法调到垂直，角度转到底了1级角尺测了总是有条缝漏光，大概0.2度，这个最关键的歪了其他的也没办法强行龟毛下去了

光头兄 · 发表于 2018-10-12 23:00:53

dudu1 发表于 2018-10-12 21:39& ~! L5 ~& n* [7 n% @
木友滑槽从哪买的，方便给个地址吗

滑槽吴新的，宝上找下就有了

李大仙 · 发表于 2018-10-12 23:30:01

神人啊这妥妥的一个变形金刚出来了

精灵王子007 · 发表于 2018-10-13 00:13:33

数显不一定准，有时候会差个0.1 0.2度

zeroyear · 发表于 2018-10-13 01:08:48

唉，没有买到海洋板一直都不敢再碰辅具了，做多多都是浪费，羡慕呐，，，，，

光头兄 · 发表于 2018-10-13 01:13:52

zeroyear 发表于 2018-10-13 01:083 S* I6 Y7 @" u
唉，没有买到海洋板一直都不敢再碰辅具了，做多多都是浪费，羡慕呐，，，，，

我也是为了做辅具才买的海洋板，买了海洋板才有兴致做辅具

wytj · 发表于 2018-10-13 02:14:07

楼主做得很漂亮

zhengjing · 发表于 2018-10-13 08:59:03

漂亮实用。

zhengjing · 发表于 2018-10-13 08:59:06

漂亮实用。

yarnn · 发表于 2018-10-13 09:17:00

记号一下，以后参考也做一个
