[辅具]自制多功能安全推台

光头兄

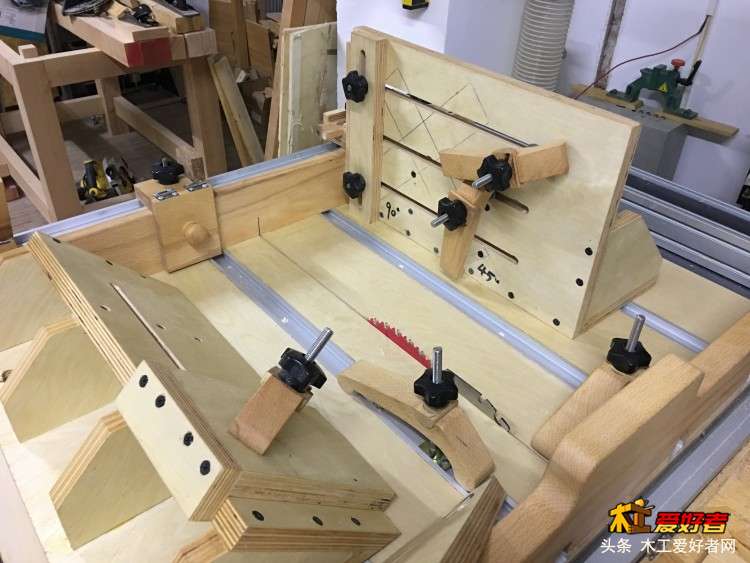

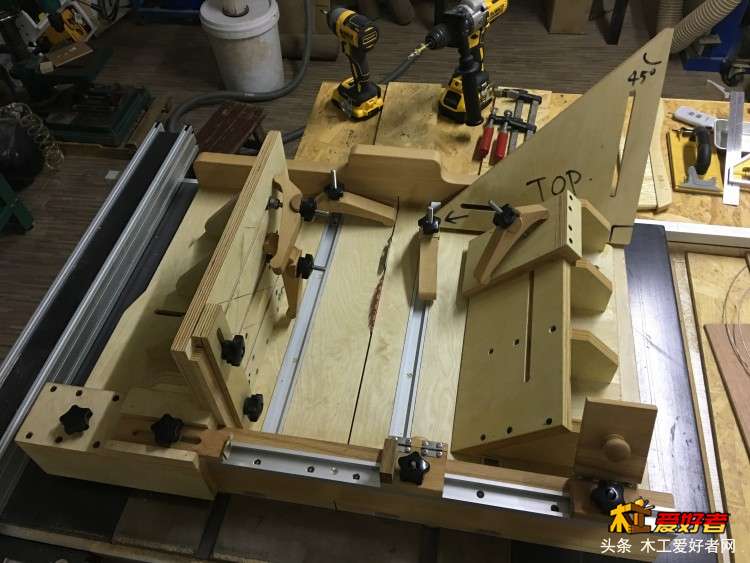

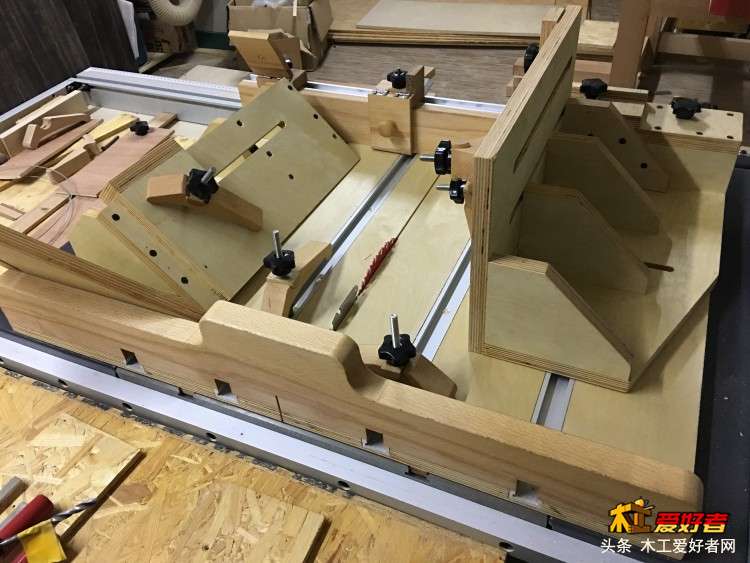

这是最近刚做的台锯推台，除了最基础的推台，还做了3个配合推台一起用的附件，这个推台的特点就是切料只管推，不作死的话锯片永远摸不到你，先来个全图

光头兄

起初是需要切堆小料拼个超级玛丽，尺寸比较小，3cm的方形，用台锯自带的推把切的话，切到后面木条只剩个10来厘米的时候每一刀都心惊胆战，所以决定先停下来做个推台，要自带夹料的那种，所以在研究了下油兔大牛们的推台之后，有了下面这个最基础的推台。

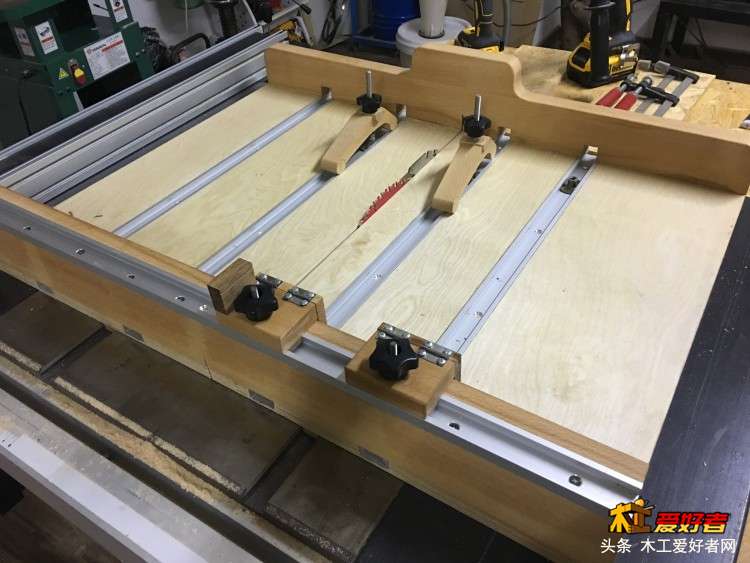

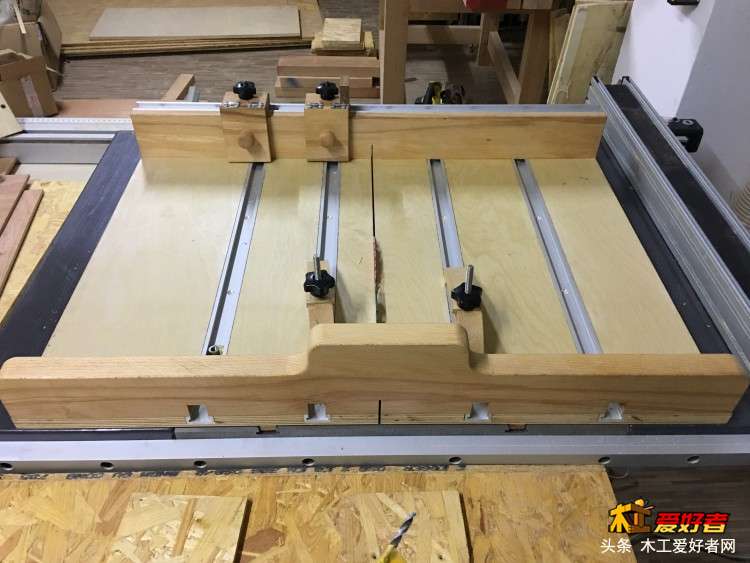

推台尺寸80长60宽，上面加了4条滑槽装夹料压板，为啥要装4条这么多？不知道，反正买了4条60长的，全装上了，感觉多有多的方便嘛，有没有用以后再说。

当时底板没考虑好，用的18厘的多层板，滑槽高度是13。。。开槽装滑槽后只下5mm了，啥螺丝都没法上，手头上又只有18厘的，再加一层就太重了，最后只能用AB胶对付对付装上了，胶脱了再说，到时再找块薄点的贴下面。

光头兄

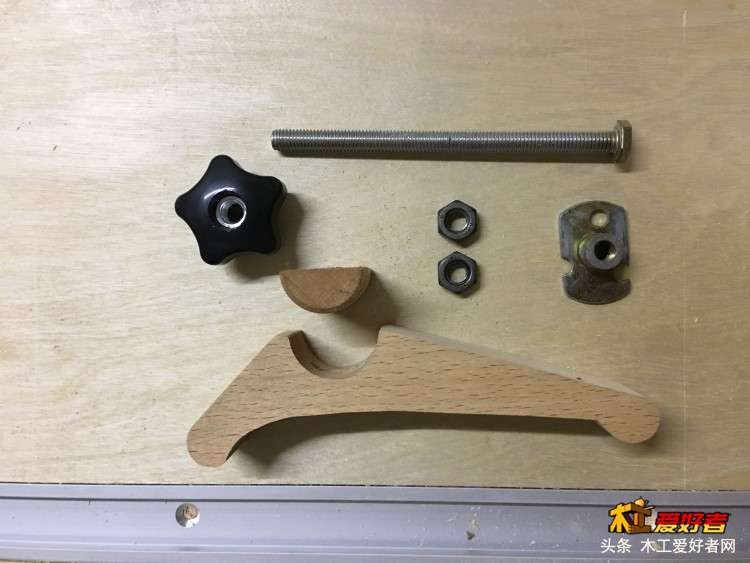

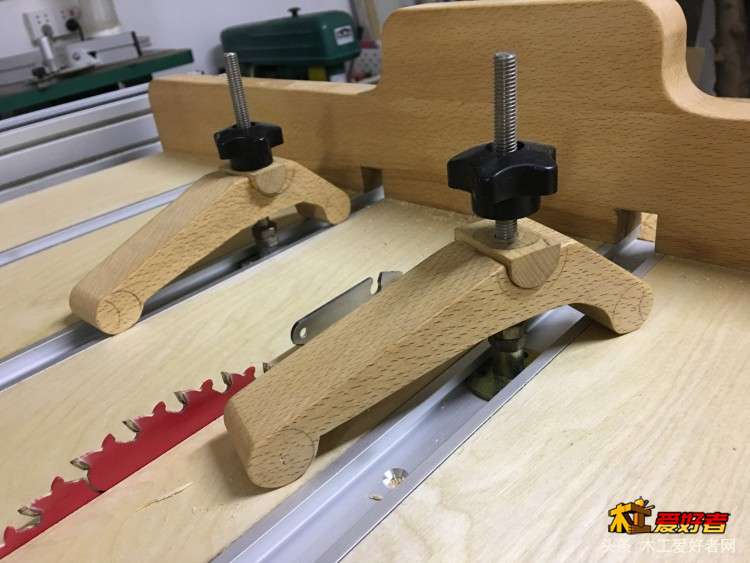

然后就参照油兔大神的视频，做了几个木头压板，好看！省钱！长18高5做了两套，感觉大了点，又做了6套长15高4的，这下协调多了，一套下来成本3块钱以内，当然自己可劲折腾两个晚上做压板的时间不算成本，这是享受！压板这条槽，短边底面要修成斜的，前面的牙口才能抬高，要不直接把槽开长点也可以


另外还做了一个下压的夹子，不好用，调节太麻烦了，抛弃

光头兄

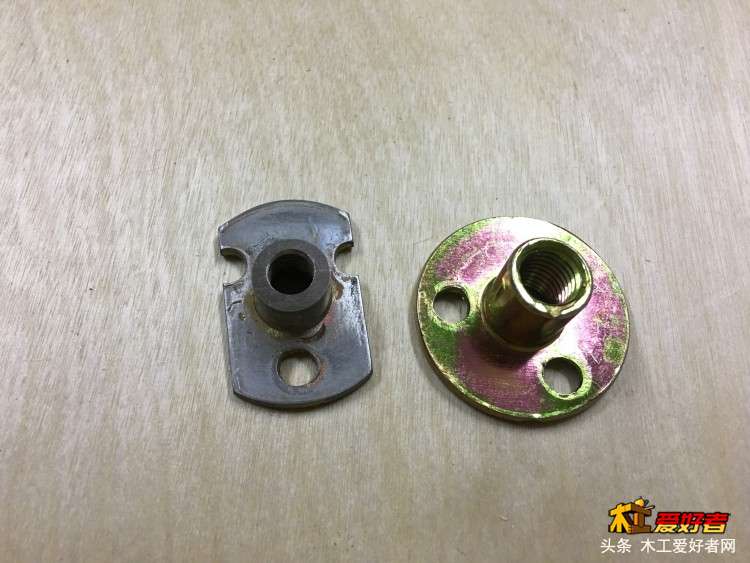

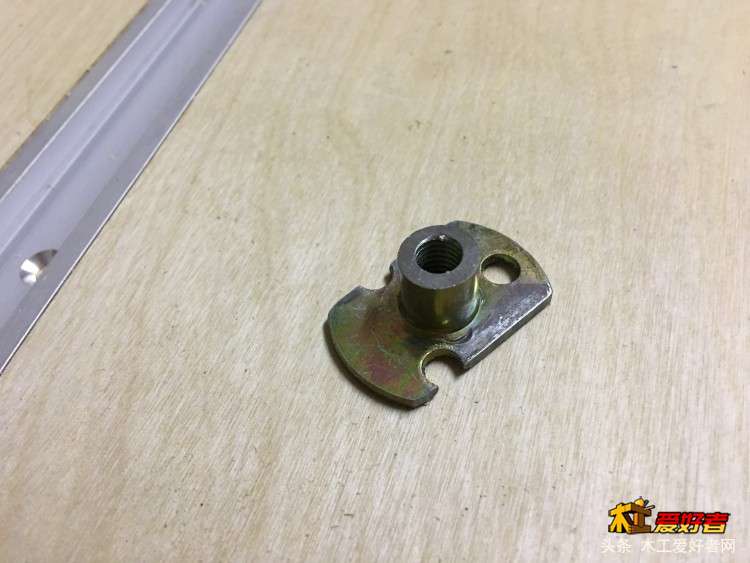

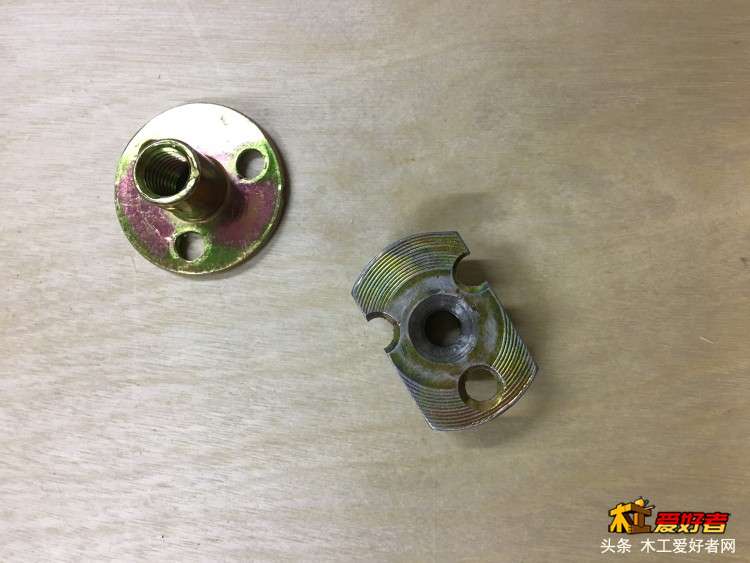

滑块用的做家具的M8铁片螺母，画好线切掉两边，打磨圆滑就完事了，我不敢用角磨切，硬生生用砂带机磨掉的

光头兄

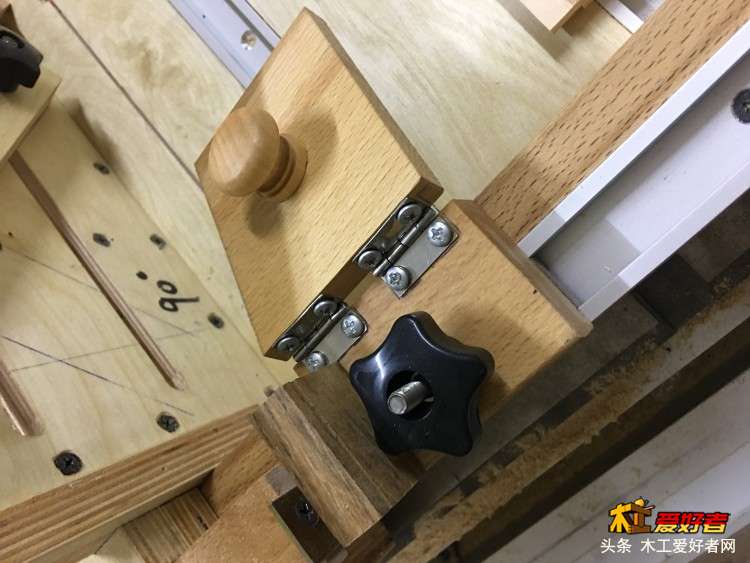

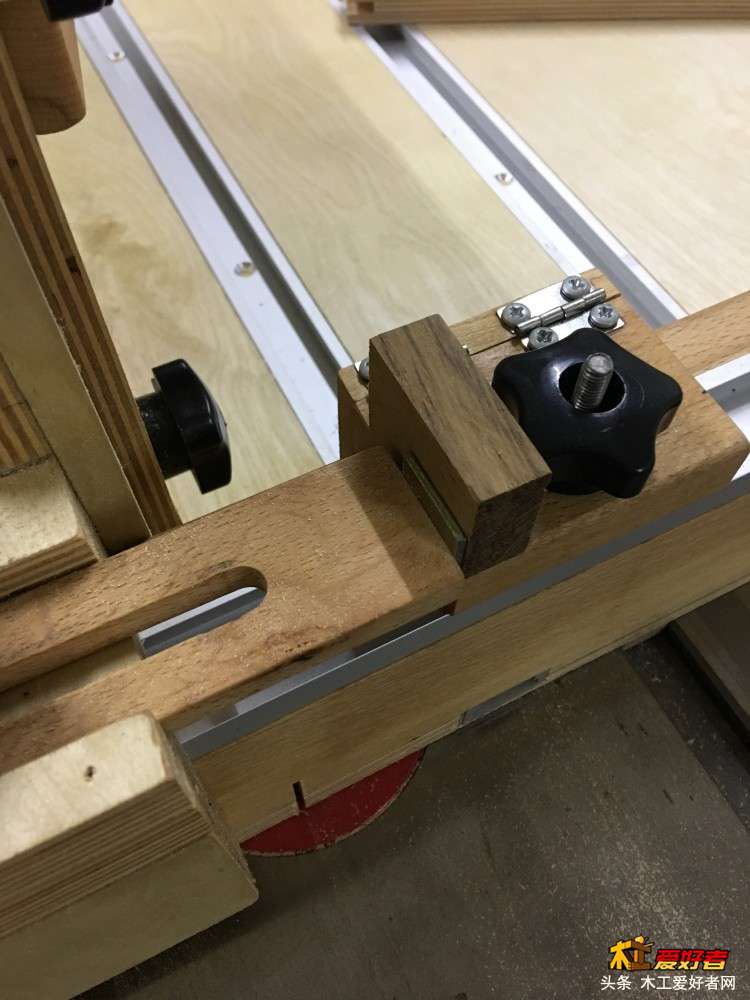

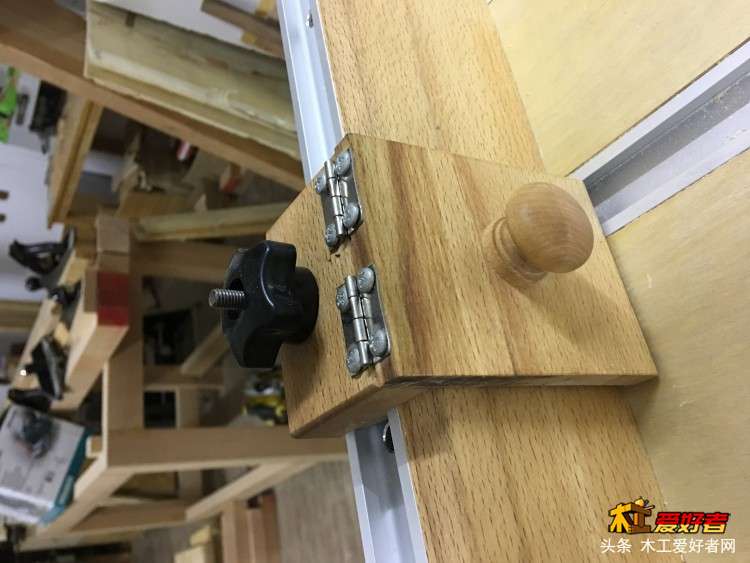

靠山上也装了条滑槽，加个定位的东西就可以批量截规格料了，这个定位梢我做了两个，可以批量截两个规格的，其实那个盖下来定位的东西用金属做的话更好，不会这么一大块，两个定位点之间的距离可以灵活到毫米级，但是手头上没有，都太薄太软，顶一下就变形，所以就用木头做了，以后有合适的金属片再重新做。

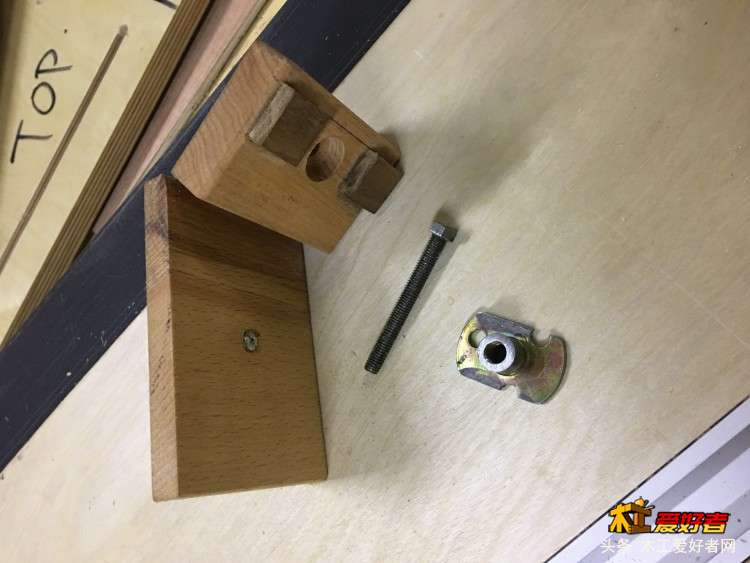

加了个把手方便上翻，底座的构造是这么个样子，沉了个孔可以套住铁片螺母的头，然后又加了两个和滑槽一样宽小木块防止位移。

光头兄

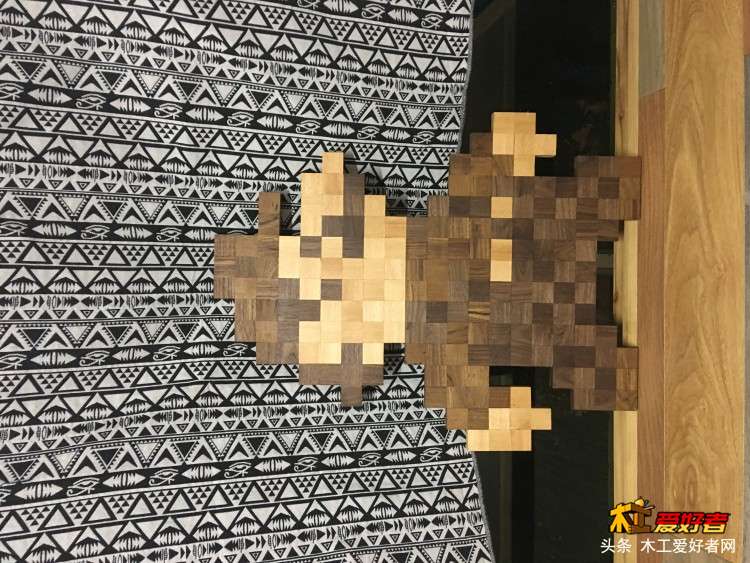

加了压板夹子和定位梢之后，切小料只管推，多小的料都是只管推，边打喷嚏都能边推，手能永远离锯片远远的，于是愉快的粘了个超级玛丽

光头兄

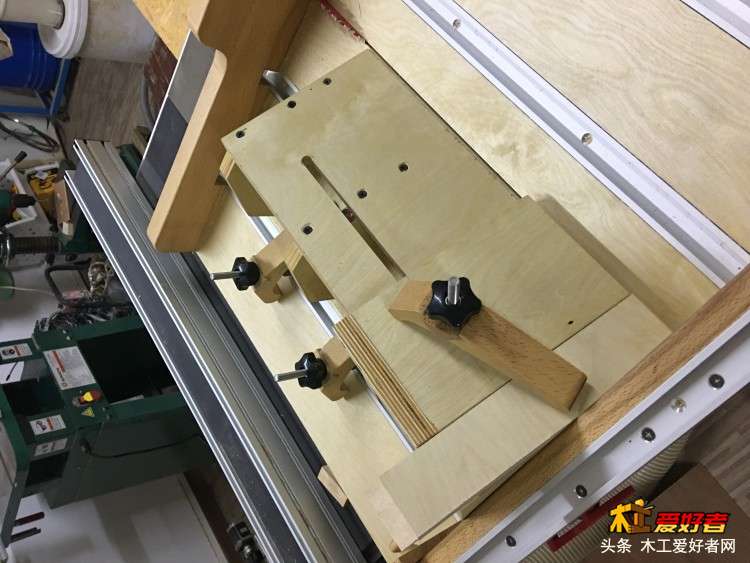

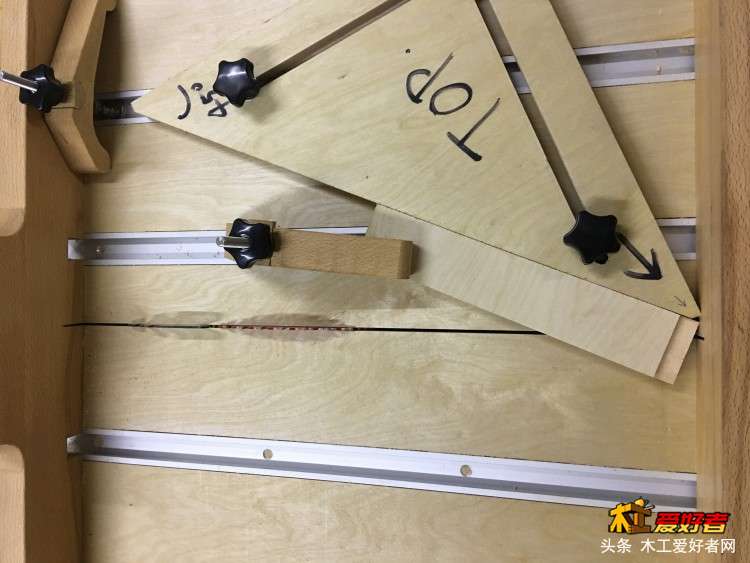

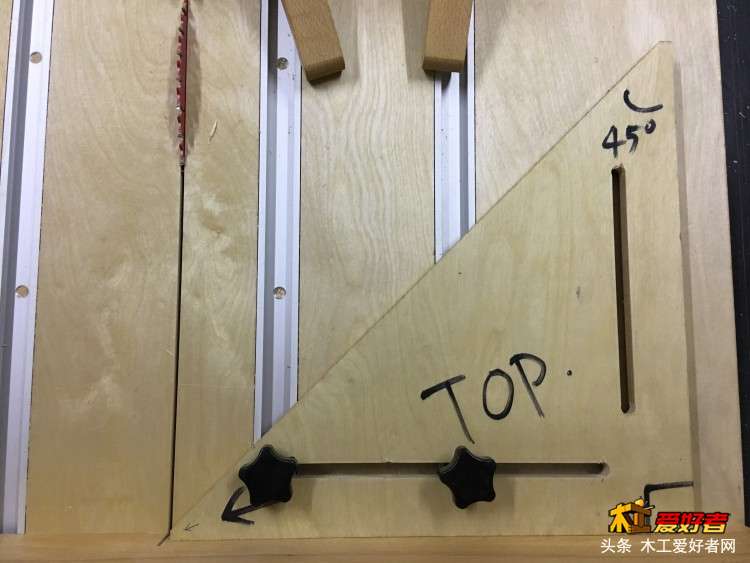

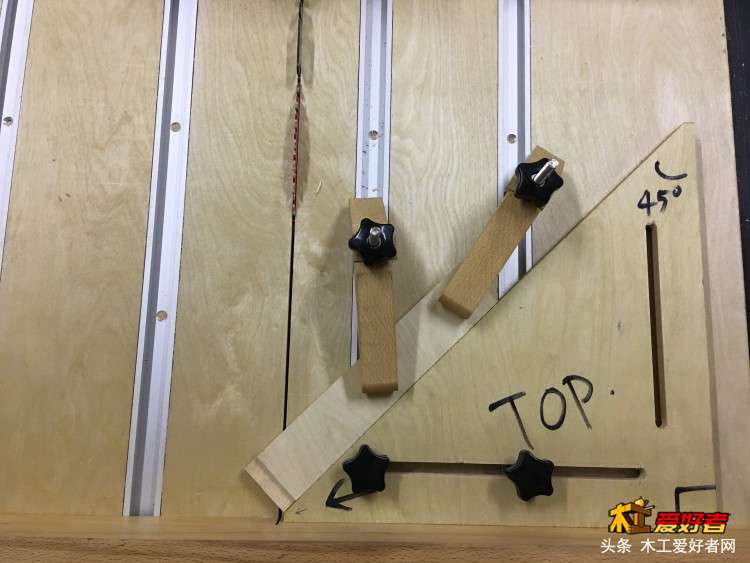

后来又感觉这么些滑槽好像扩展性不错，于是又做了个45度角的定位板，板子上开两条槽出来装梅花把手，配合上压板，长度50厘米以内的料，各种花式切角度都可以解决，功能升级+1。

简1973

做得真好

光头兄

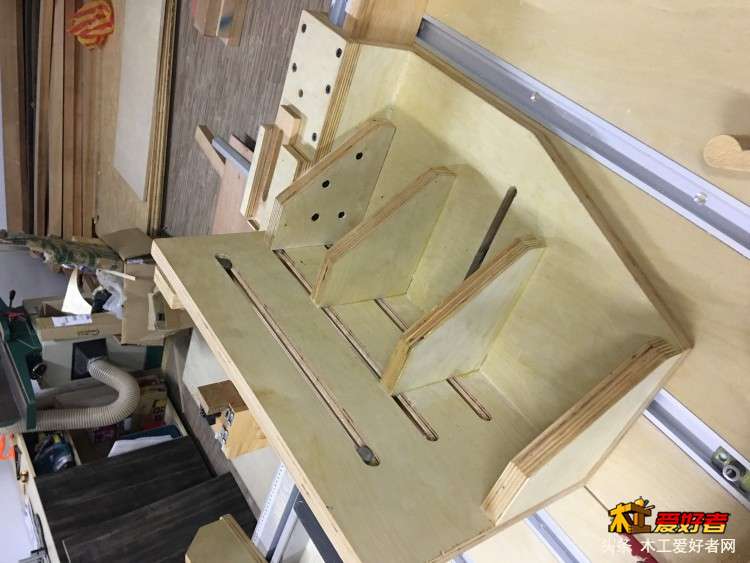

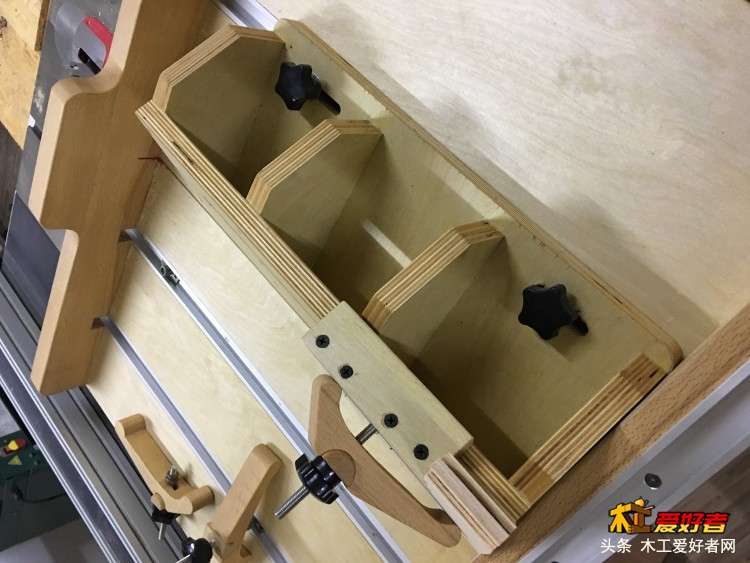

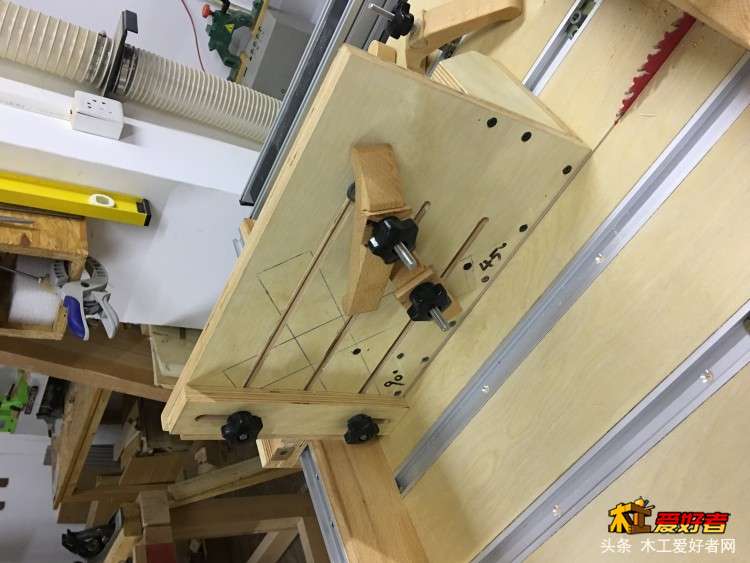

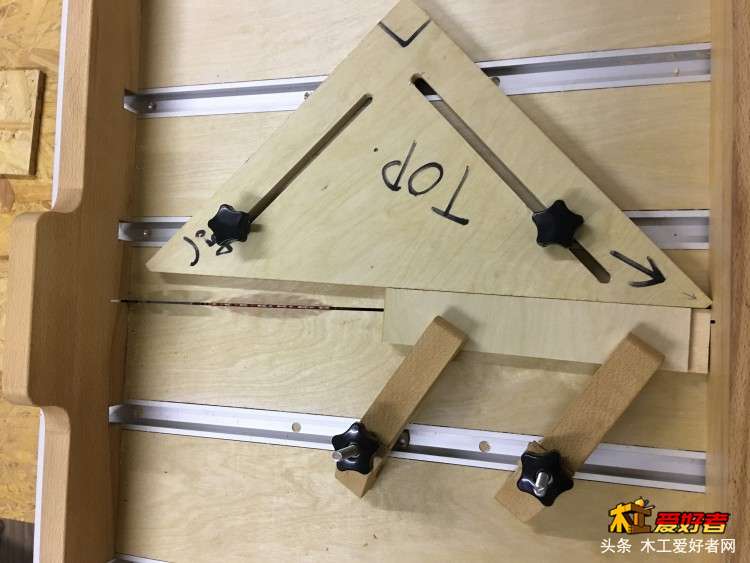

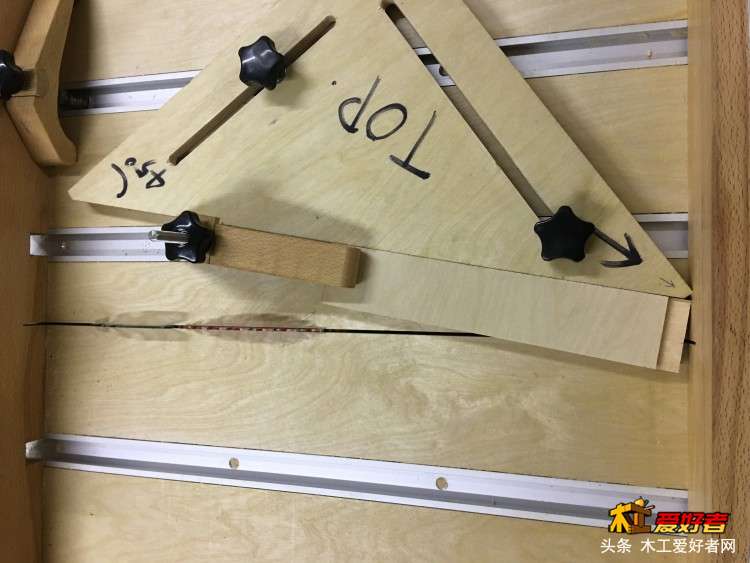

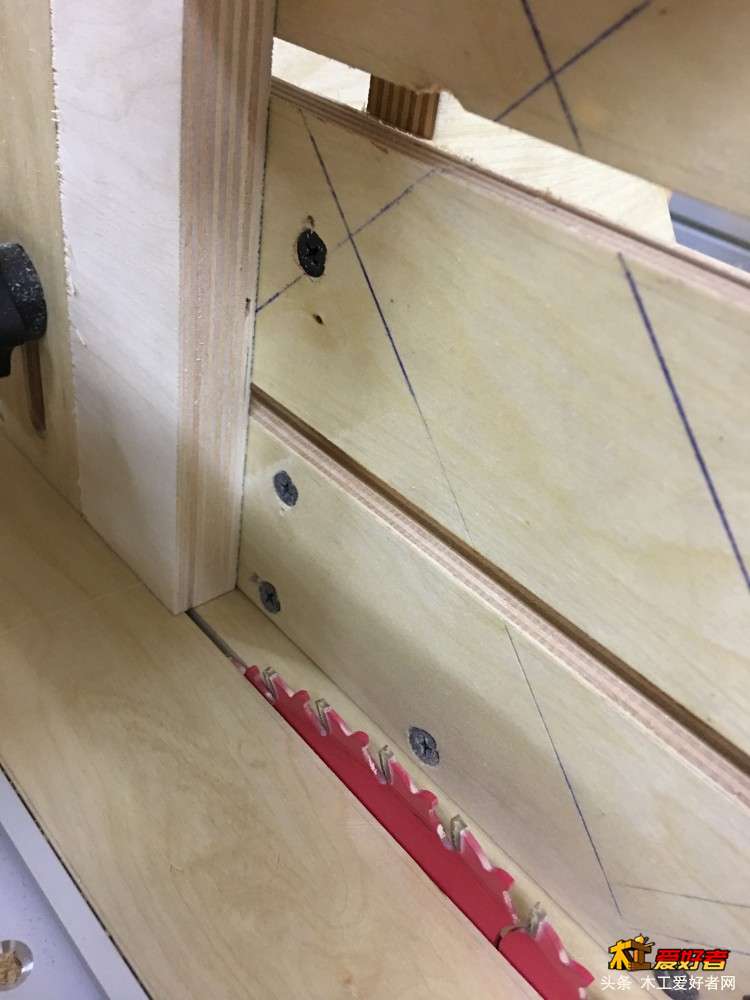

然后继续挖掘拓展性，又做了第二个jig，45度斜切的，做小框架用，还没开过光，定位板都还是完整的，依然是固定好了之后只管推，可以这样切，也可以这样切，左边切，右边切。。。盒子粘好了还可以打横了或打斜了切几刀塞木片。功能升级+2

OHW321

做得真好，没得说了，

光头兄

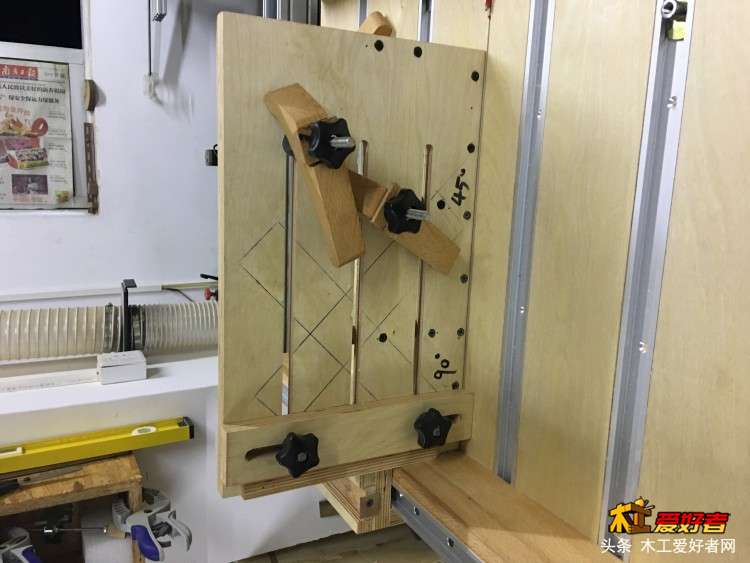

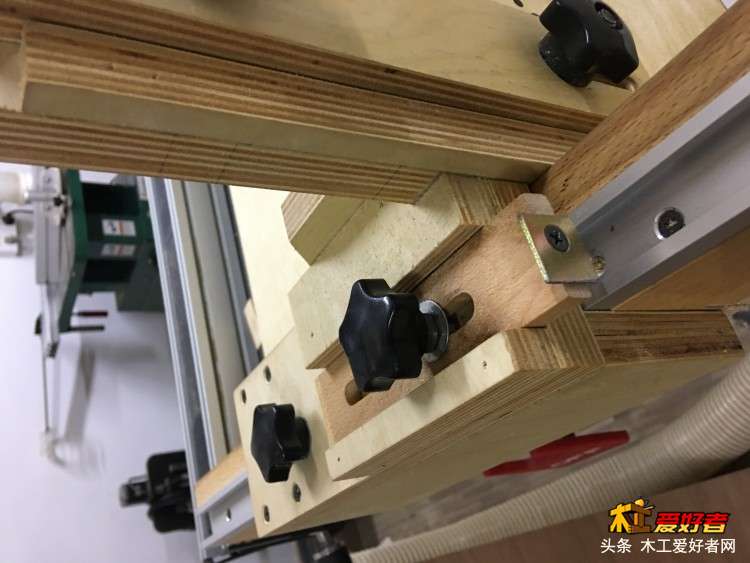

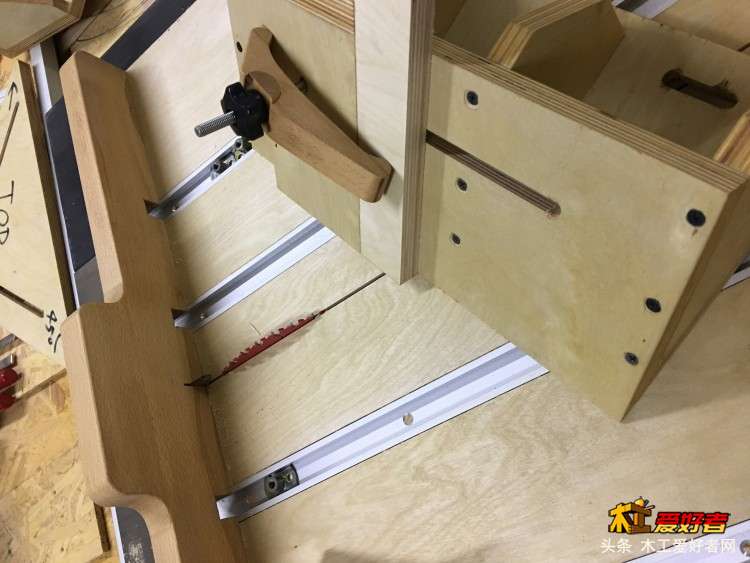

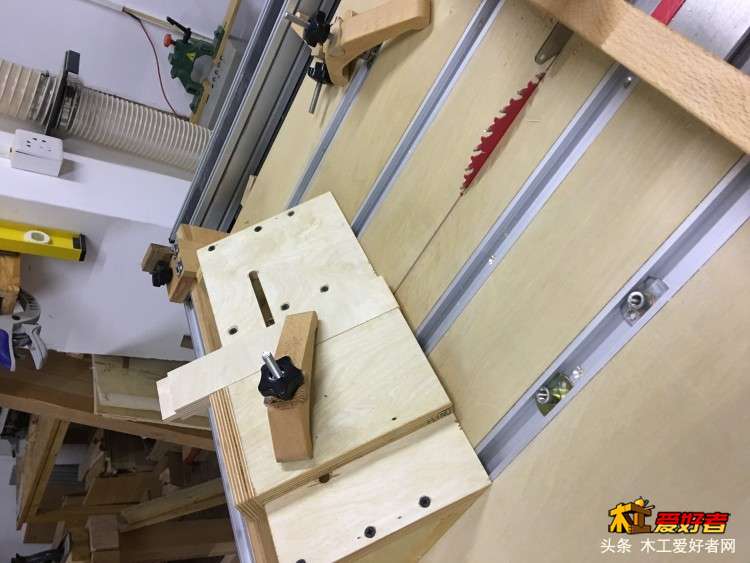

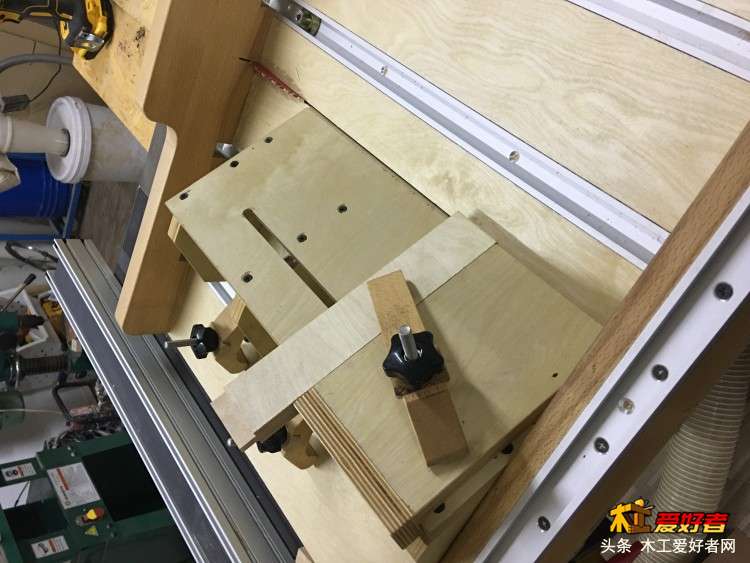

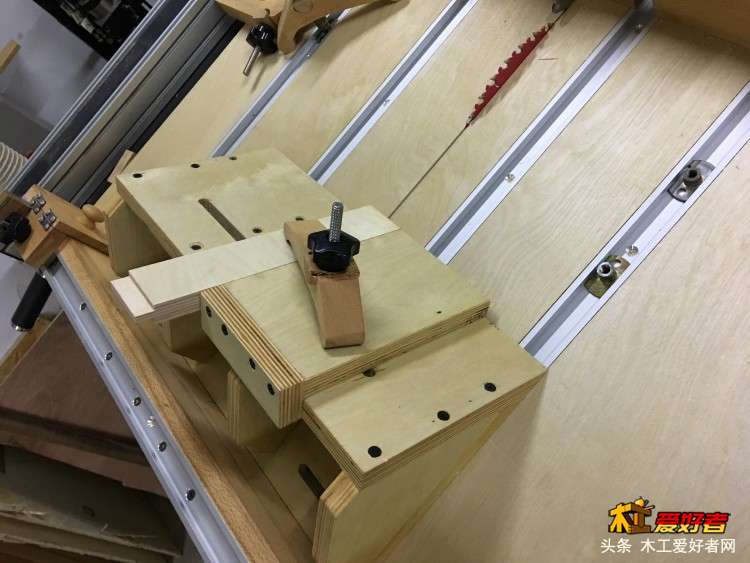

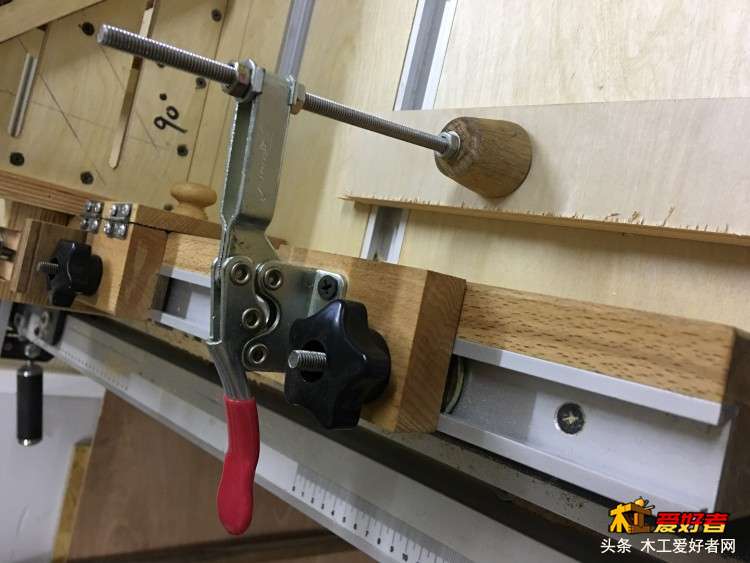

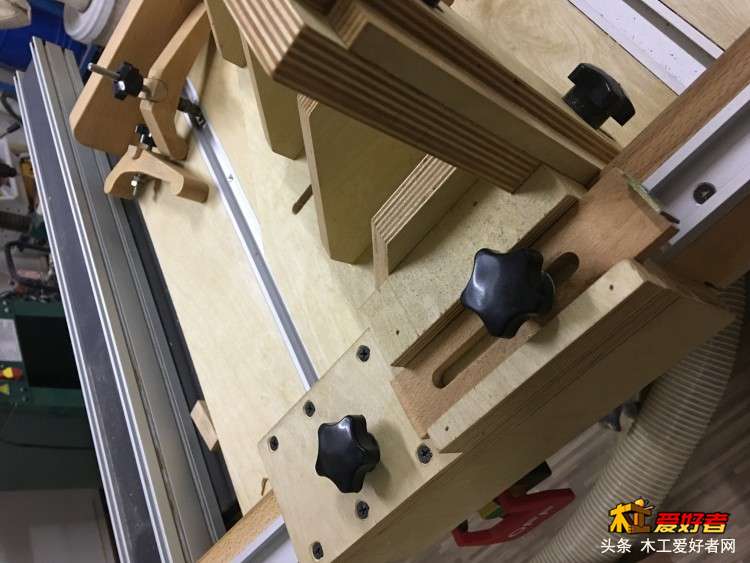

随后又参考油兔大神，做了最后这个带定位的开榫jig，直接架在推台的靠山上，左右可以滑动，板上开几个槽可以装压板，顺带能调角度，90度和45度都画了线，对齐拧紧就行了。

tjfish888

这么好，楼主好强大。

啸RMS

先收藏起来，有时间慢慢研究，慢慢仿。谢楼主！

光头兄

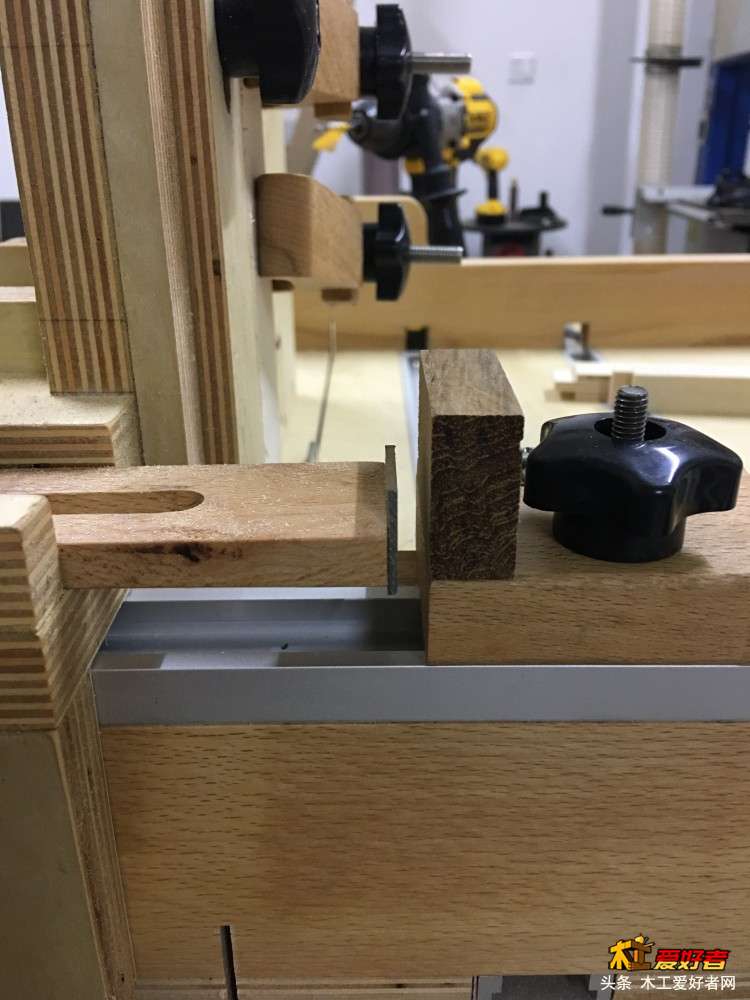

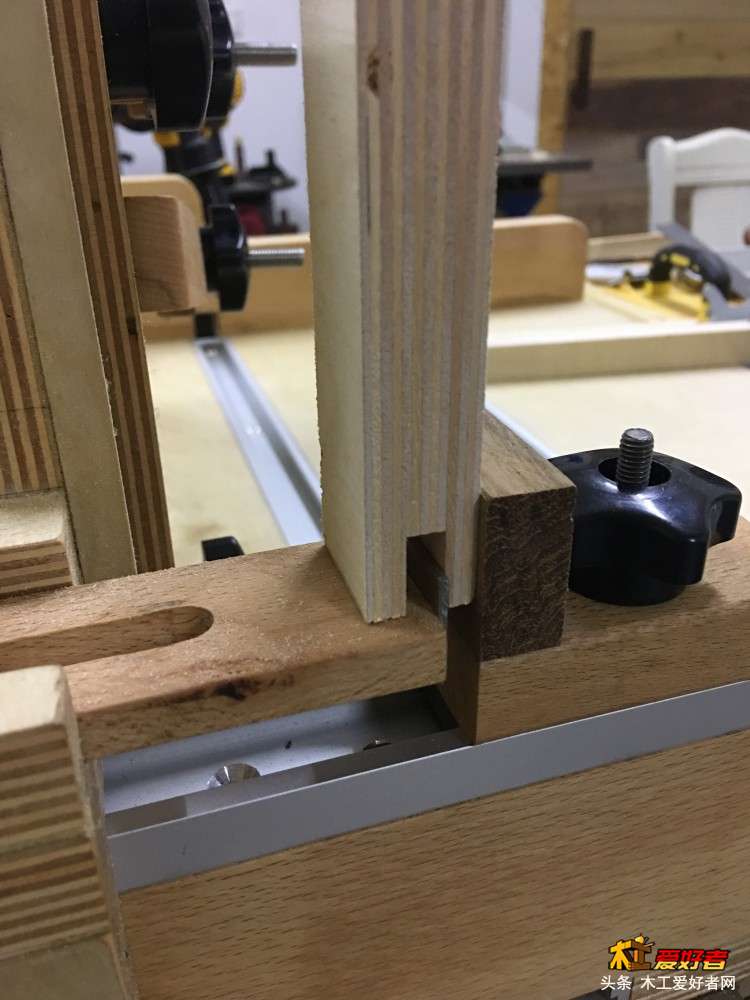

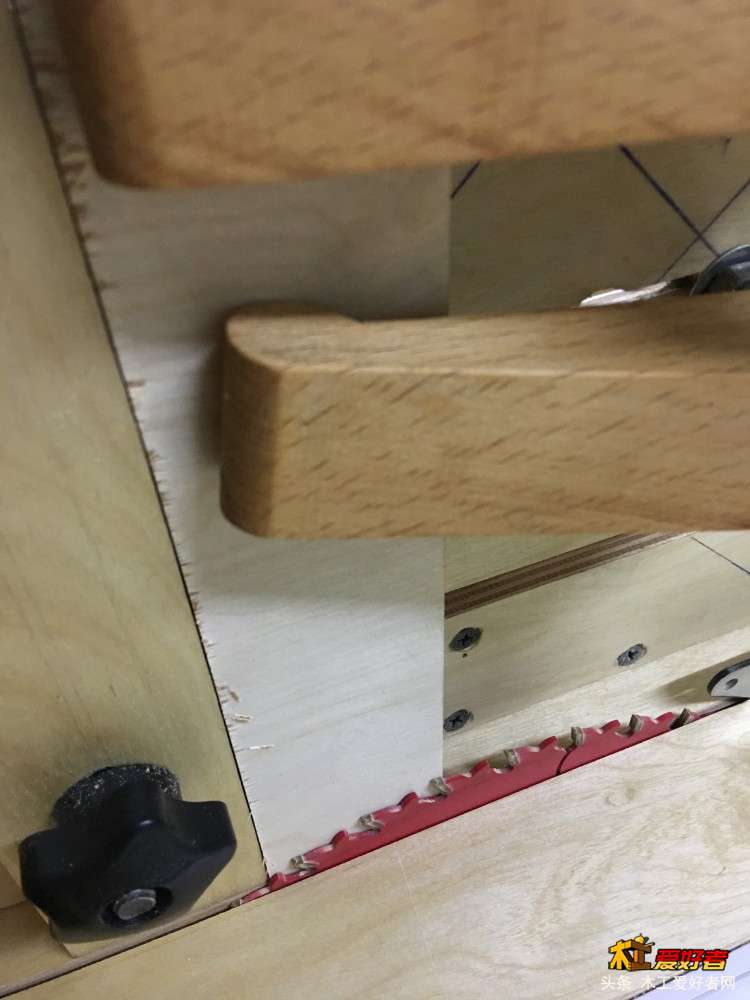

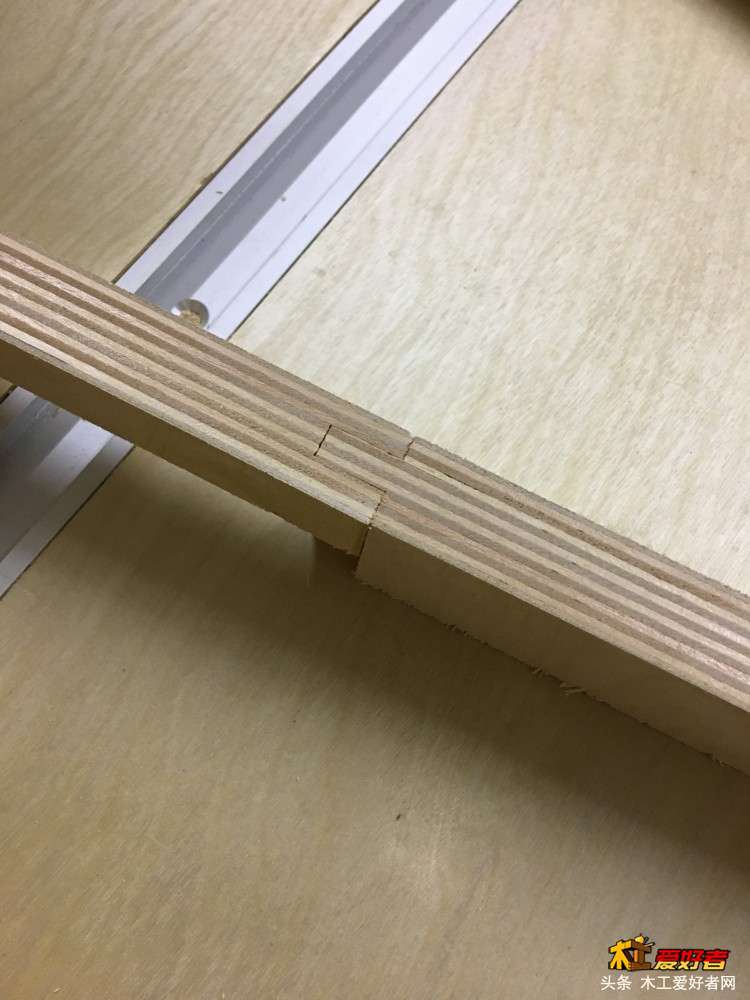

这个定位的原理也简单，先把工件1开好槽，再放上工件2夹紧，jig平移到锯片和工件2刚好接触的位置，拧紧jig，然后再把一开始基础推台那个限位块推到附近固定，jig上这个带凸起铁片的木块推出来顶住限位块，这时候工件2和锯片零间隙，铁片和限位块也是零间隙，把铁片往回缩一点，工件1放上去，夹住，固定铁片，再把工件1拿走，这段间隙就是需要切除的位置了，然后就推吧，推到铁片接触到限位块，这一面就完成了，把工件2翻面固定，工件1也翻面再夹一遍确定距离，切完了就完工了，试装一下，刚刚好。功能升级+3

光头兄

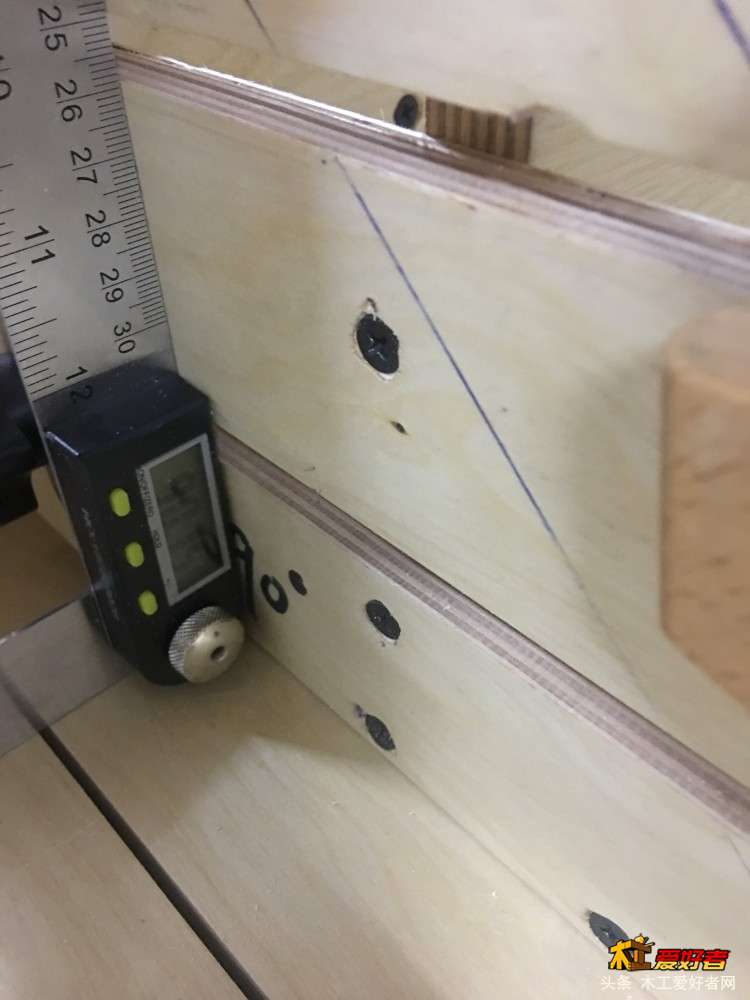

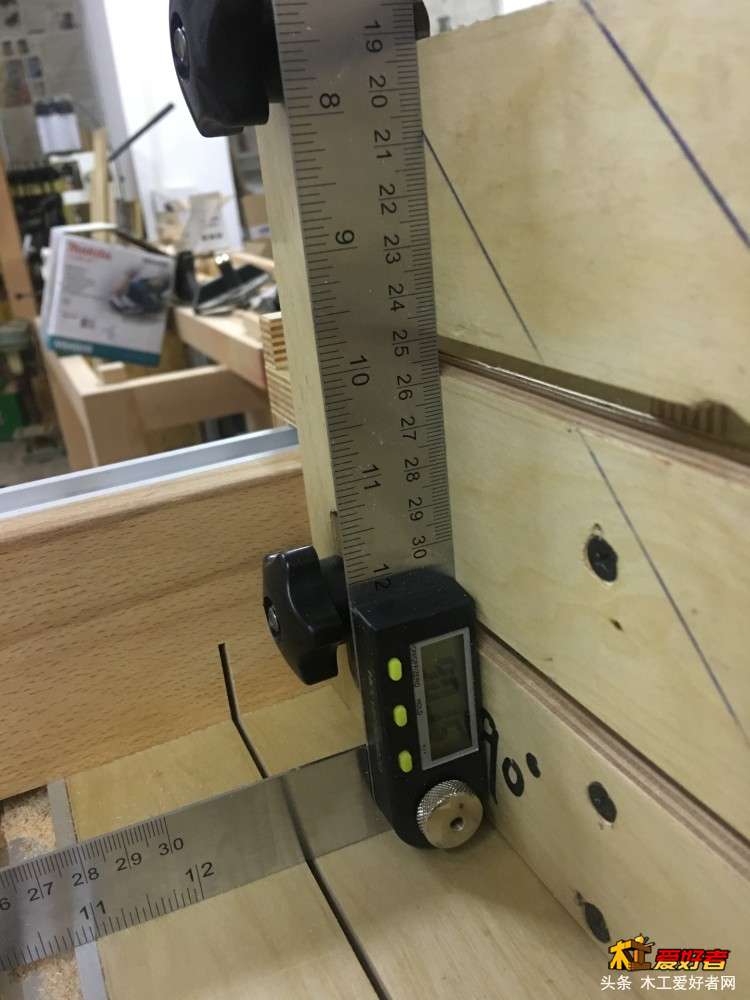

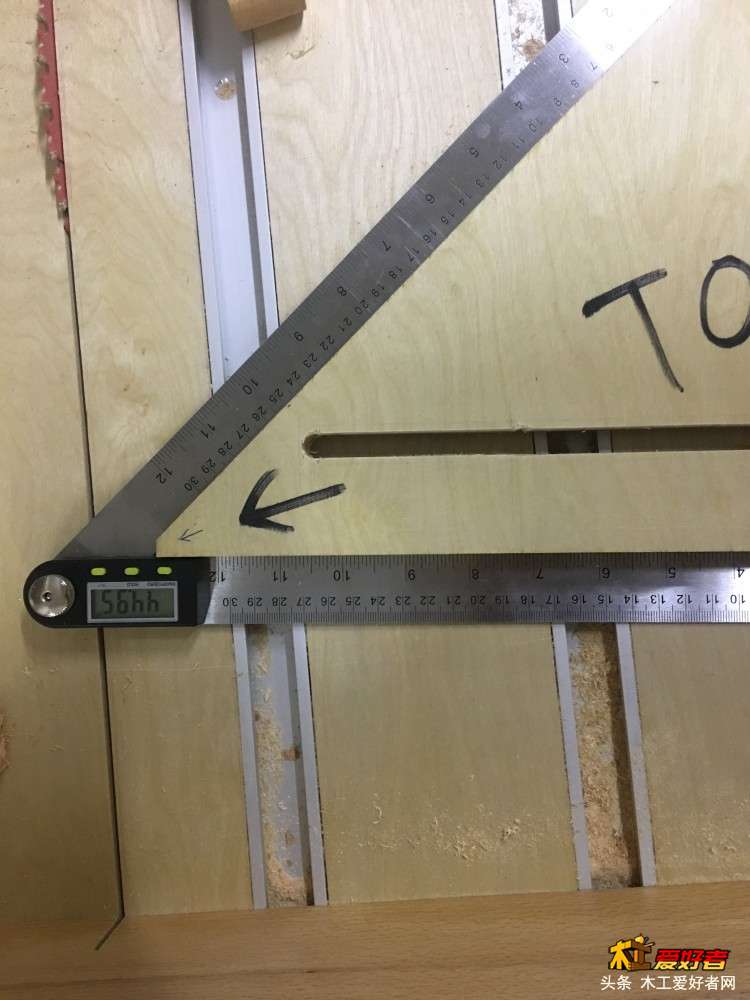

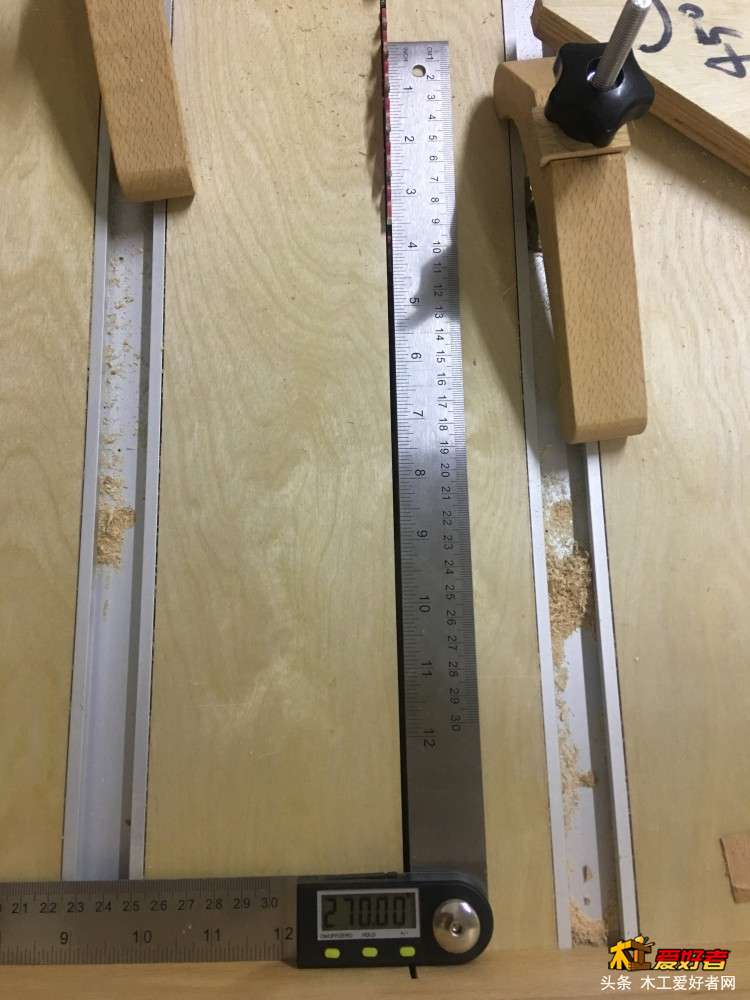

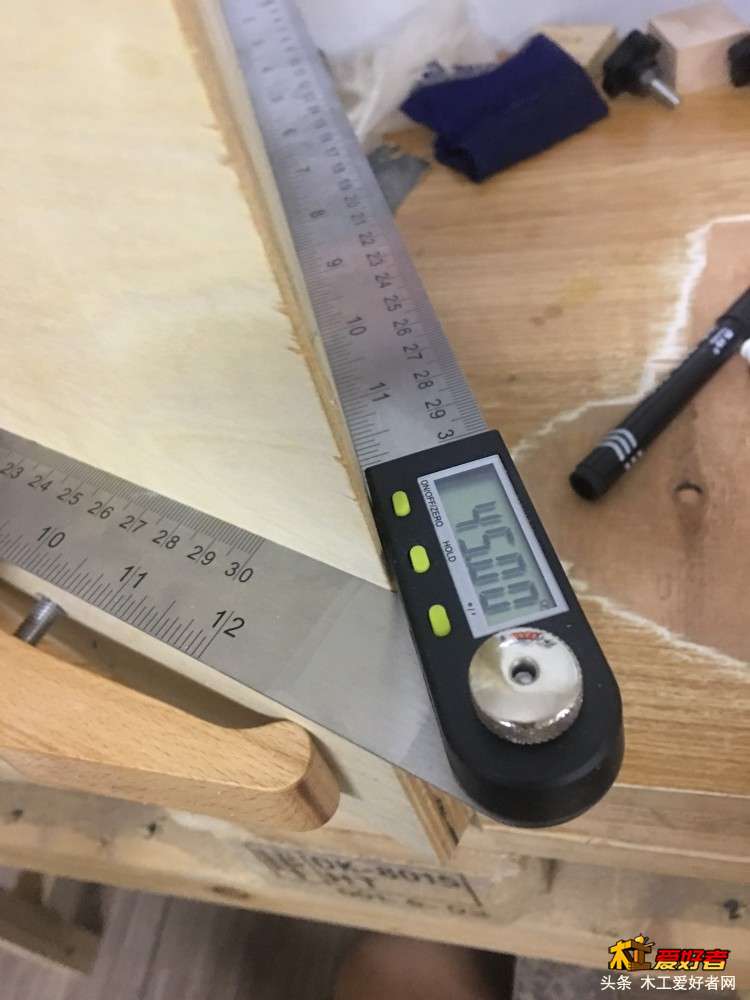

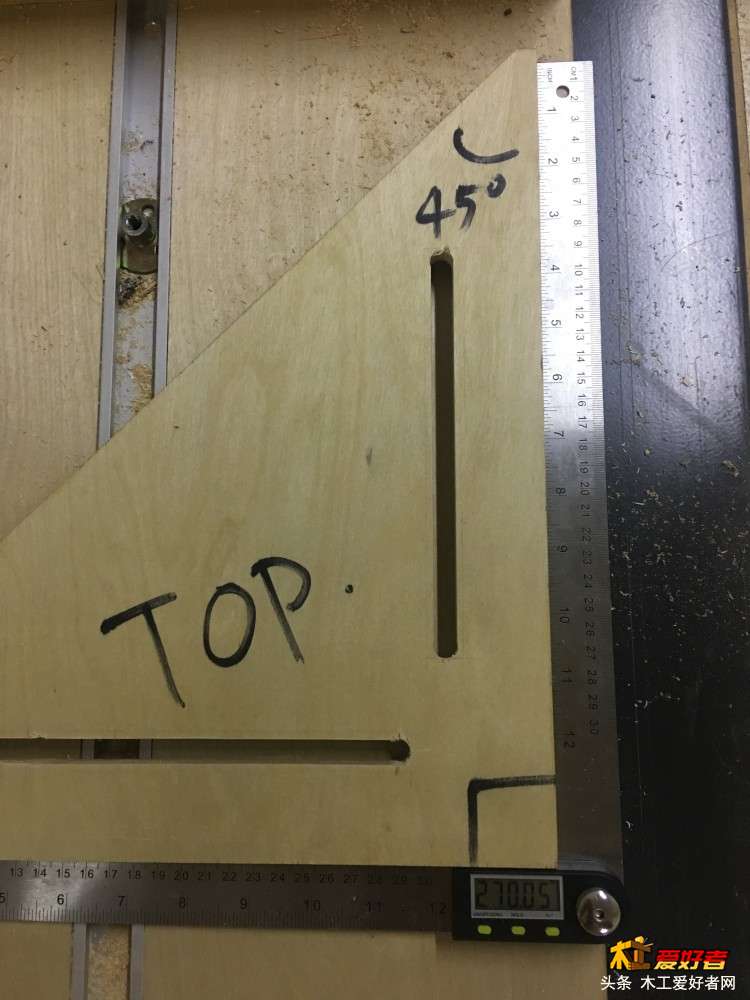

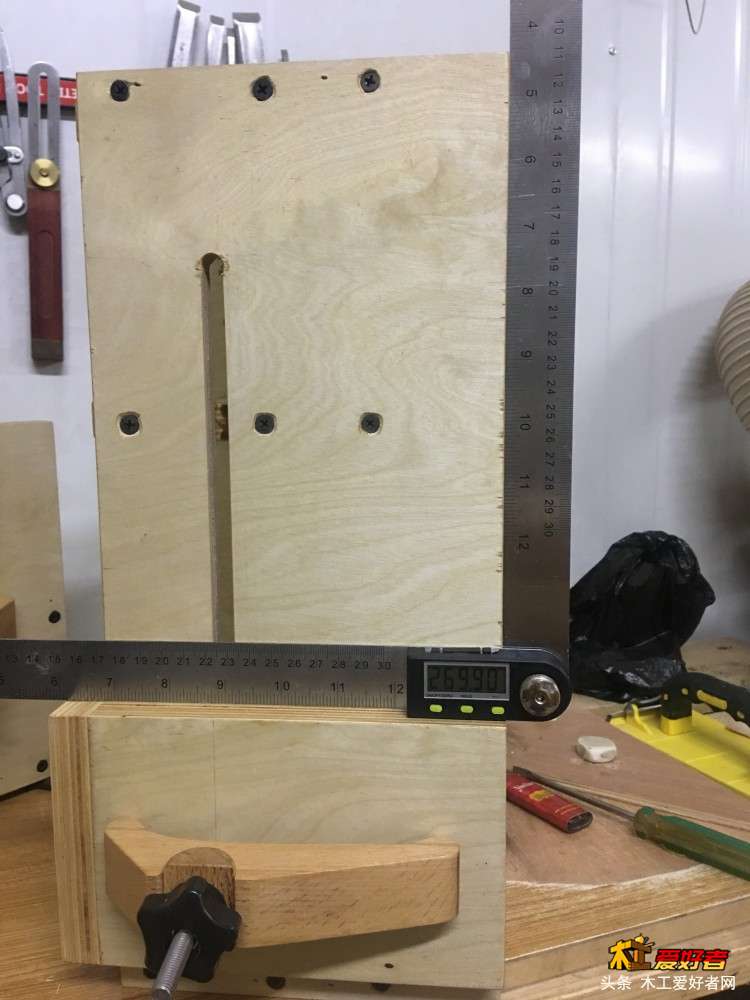

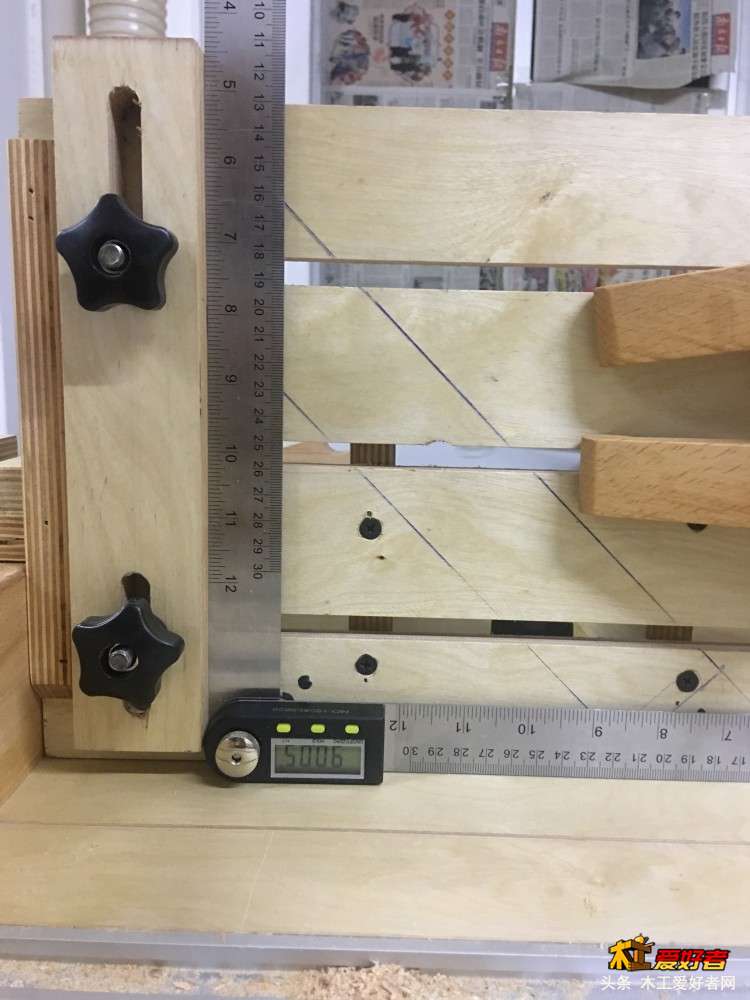

最后测试一下精度，整套jig误差最大的就是这个开榫的，0.2度以内，凑合能活吧。现在除了纵切长料需要取下来外，这个推台基本就挂在台锯上了，功能还是比较多比较安全的。











目前只弄出3个附加功能，油兔撸了一遍找灵感，再加个指接榫的没问题，燕尾榫似乎也有实现的可能，果然是槽多好办事啊。


完工，谢谢观赏
