请教，滚珠丝杆出现回差可以调节吗！

a67540 · 发表于 2018-10-12 16:22:34

得有照片，丝杆安装座是什么样的

滴唉歪 · 发表于 2018-10-12 17:39:50

spoonyer 发表于 2018-10-12 03:26 $ A! x x) o+ \
机器是老机器，就只想到丝杆磨损了，3 ~ Z; t# [$ O" W1 B6 ]+ I( U
至于是否其它问题，就目前的知识，还没想到，所以无从 ...

可以把机器发上来给大家看看，说不定看出什么来。

spoonyer · 发表于 2018-10-12 19:18:03

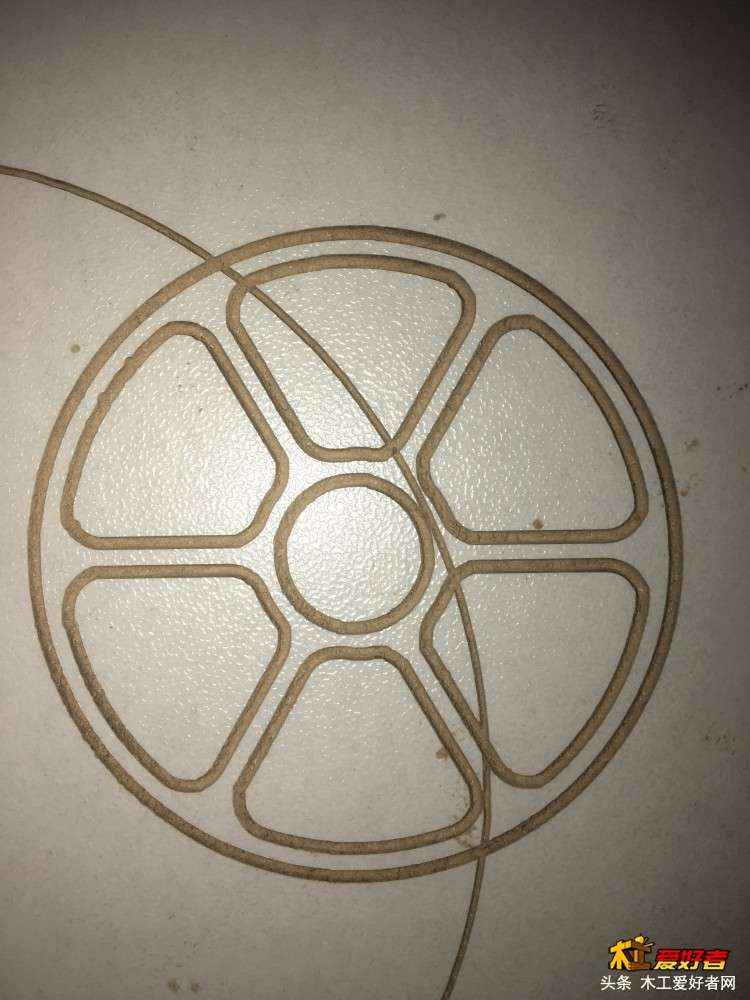

貌似找到部分原因了。

spoonyer · 发表于 2018-10-12 19:28:09

spoonyer 发表于 2018-10-12 19:18
5 P* l5 Q8 g! H! g貌似找到部分原因了。

目前找到的雕刻圆形不圆的原因，很可能是F值给的高的原因造成的。

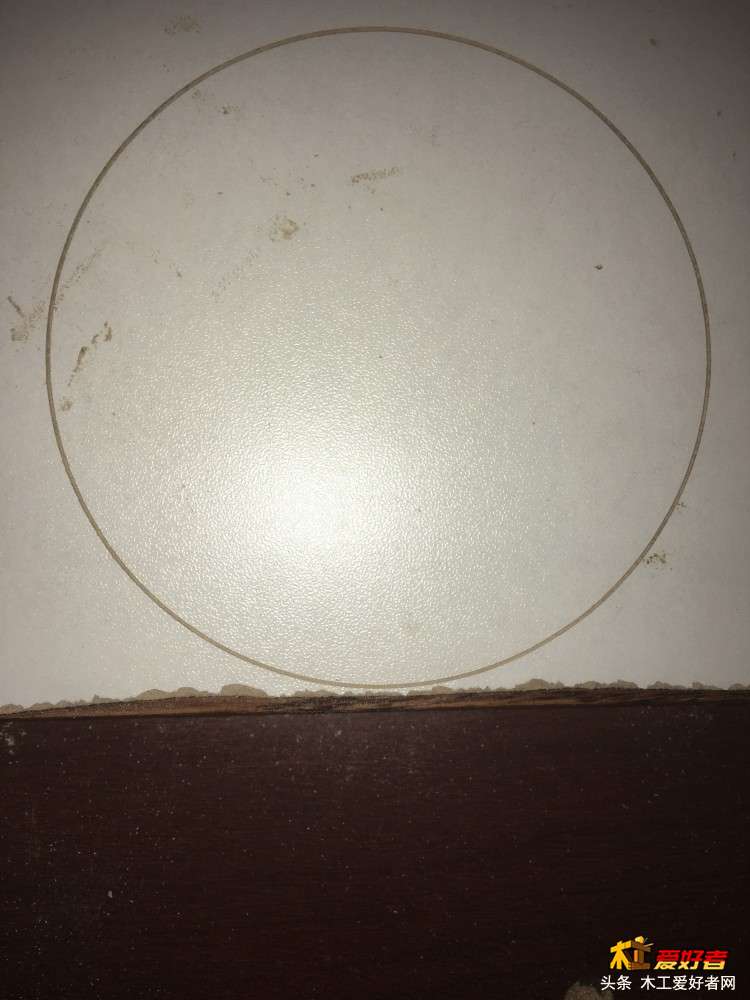

这是F值100雕刻的效果。

wd20101010 · 发表于 2018-10-12 19:28:30

伺服参数设置问题，再就是伺服功率偏小。

spoonyer · 发表于 2018-10-12 19:30:57

spoonyer 发表于 2018-10-12 19:28
9 Q# N- O: `$ t* b! d# [4 x5 A3 C目前找到的雕刻圆形不圆的原因，很可能是F值给的高的原因造成的。2 B( f0 n& s0 c, h. C0 d/ i
这是F值100雕刻的效果。

现在问题是！
F值可以给到20000的机器，只给到1000就可以失真。
如果是只能以100的速度雕刻，也是太慢了。
怎么改进呢？？？？

鴻哥哥 · 发表于 2018-10-12 19:45:25

伺服空載3000轉，1500-2000基本不會失步，初非過載，應該不是值問題，你查下絲桿螺目跟螺母座那邊下。我遇過有機械在那有加裝扁彈簧，在快速走加工，阻力大預切削力，軸會跳動，一般有些木工機會有著基構

leishaojun · 发表于 2018-10-12 23:48:56

脉冲当量算错了吧，伺服的跟步进算法貌似不一样

leishaojun · 发表于 2018-10-12 23:51:27

联轴器里的梅花垫如果碎了，也会出这种情况

CIEZ167 · 发表于 2018-10-13 12:10:51

本帖最后由 CIEZ167 于 2018-10-13 12:14 编辑

电机功率，连轴，可设20000你就想能上，开什么玩笑呀
伺服参数不对吧，软得棉花一样在能推动

siwk · 发表于 2018-10-13 17:47:12

楼上有些都对，我说下我的，步进换伺服，也是雕刻圆不圆，但是走直线都正常，后来调刚性还有其他参数就可以了。

日业水可 · 发表于 2018-10-13 20:14:19

何一 · 发表于 2018-10-14 15:54:52

联轴器罗丝松动了吧

臻馨 · 发表于 2018-10-14 20:39:31

建议用膜片联轴器我自制机器精度0.02mm

spoonyer · 发表于 2018-10-14 22:28:52

siwk 发表于 2018-10-13 17:47! Y1 V: s- [+ X' i" m5 v; g8 n
楼上有些都对，我说下我的，步进换伺服，也是雕刻圆不圆，但是走直线都正常，后来调刚性还有其他参数就可以 ...

可能是伺服刚性问题
