来一台铁板立柱小雕机

兰的启

q1251542554 发表于 2018-8-10 09:01
楼主参考一下我这个，

，机架子已经成型了。重量是指机架重，不足65Kg。
4 v/ `) p: l; e3 C

q1251542554

兰的启 发表于 2018-8-10 09:32
，机架子已经成型了。重量是指机架重，不足65Kg。

效率不错哦。实干家
' F6 w" Q) b* z1 Y: @. Z" R/ R" x, N

yanggong

不错 期待lz快更新

兰的启

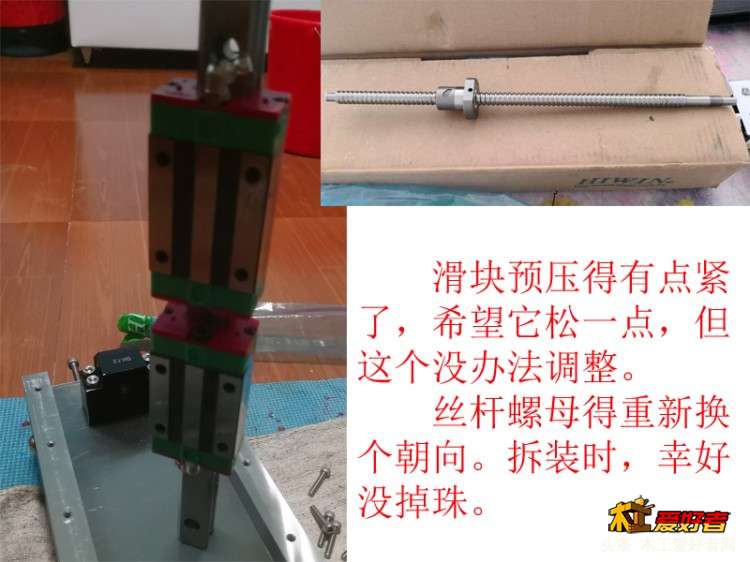

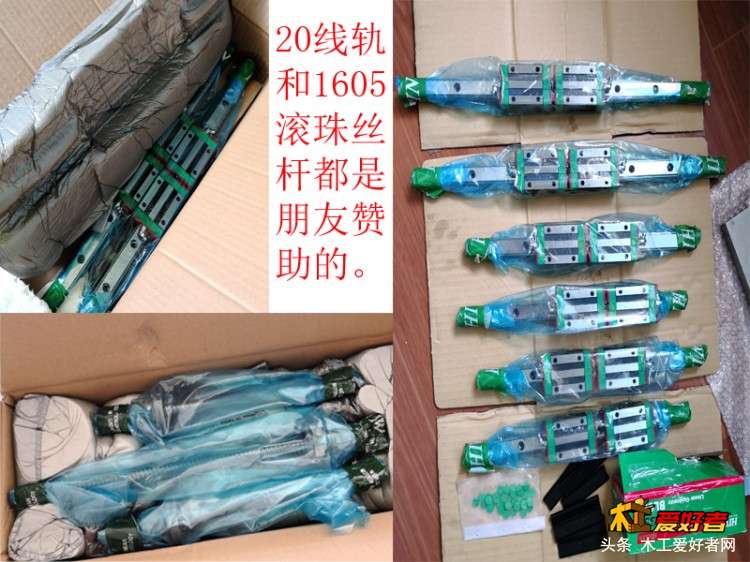

轨道、丝杆货是好货，
就是感觉有点大材小用了。
' d* e# N3 _6 N1 i5 f

兰的启

' z6 l# r# V" w& P5 h

兰的启

* }: u/ q$ h( [; {* y

兰的启

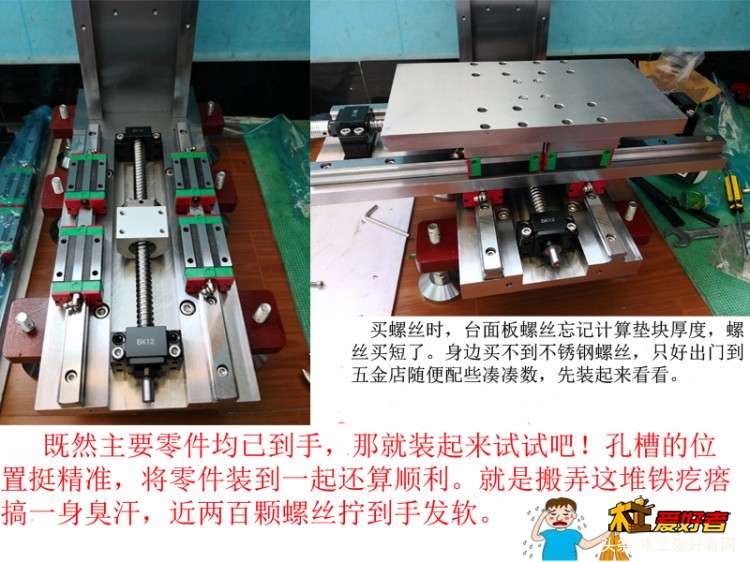

试装机
2 m4 ]# t; a, d% G- s8 w

兰的启

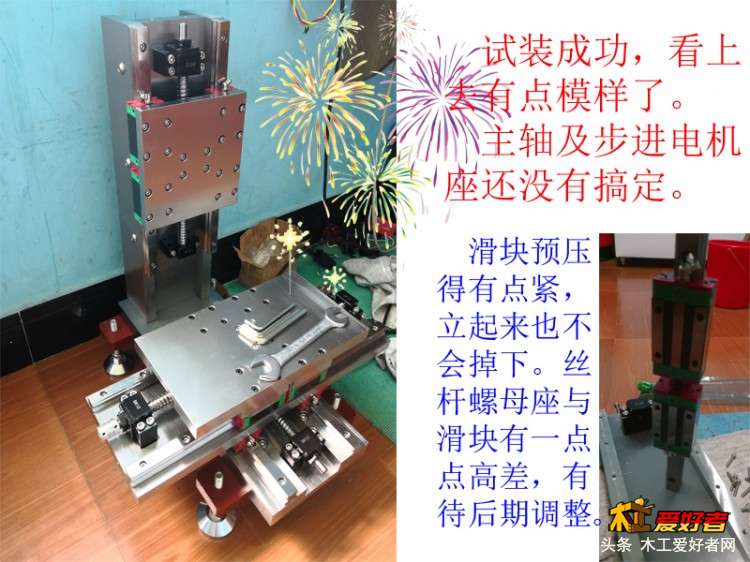

试装基本结束。
* `& I+ q* w5 j( {9 d5 P8 m# Q有必要买一套圆头内六角扳手。
2 l7 P$ A0 ?- ?# V/ e8 d  ~, W0 I
! l2 G- A/ Y- O

兰的启

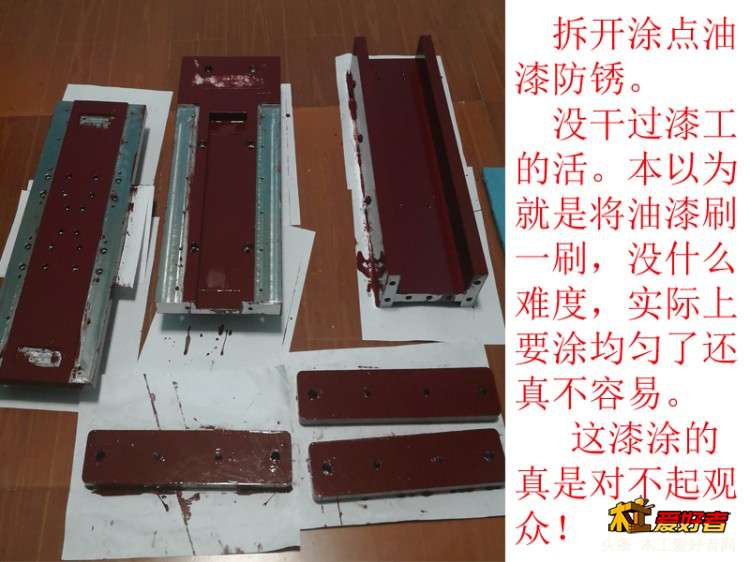

是铁就会生锈，没办法做表面处理，就涂油漆吧。
" r+ P' q, ?4 q0 ~$ Y. d

+ ~  K* A: S' C" k3 i. ]" P7 S
  W& E6 e( n' H5 Q0 W# k% d

兰的启

" ^0 c8 w* @7 j3 q

往事随风去吧

兰的启 发表于 2018-8-11 22:05

不错
6 U" E/ X1 Y9 N/ @, y& J( m1 I

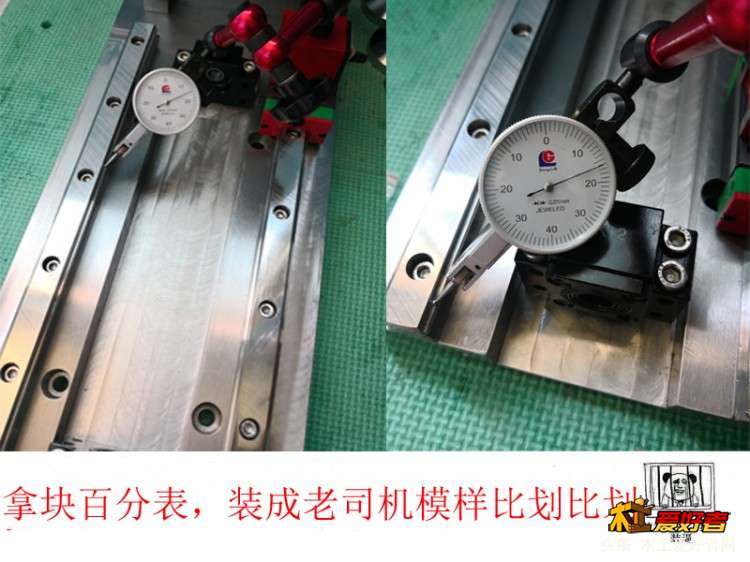

不过真要调好，还得平尺下先固定其中一根轨道，之后按表调试另一根。
! H  T# D: ]/ J9 v貌似你表尖位置不对，表尖是接触的滚珠凹槽跑道，这样既打了两根轨道的平面度，又打了平行度，数据是介于两者之间，结果是两样数据综合了，不知道到底是谁有偏差。

gigijeff

制作过程很细致，赞楼主是个老司机
, I9 ^* J, S: `- b个人觉得有银子，没时间、没机床加工的DIY还是直接买现成的机架比较好。
, k1 F) Y1 v) J5 h% Y) k5 v但是从无到有的DIY过程能享受到很多心酸和乐趣，当然也能发现很多不足和设计加工上合理性。

gigijeff

整个DIY过程你会发现你会想从一个小木工到机械工程师、电气工程师、绘图员、程序员、最后回到小木工的蜕变

兰的启

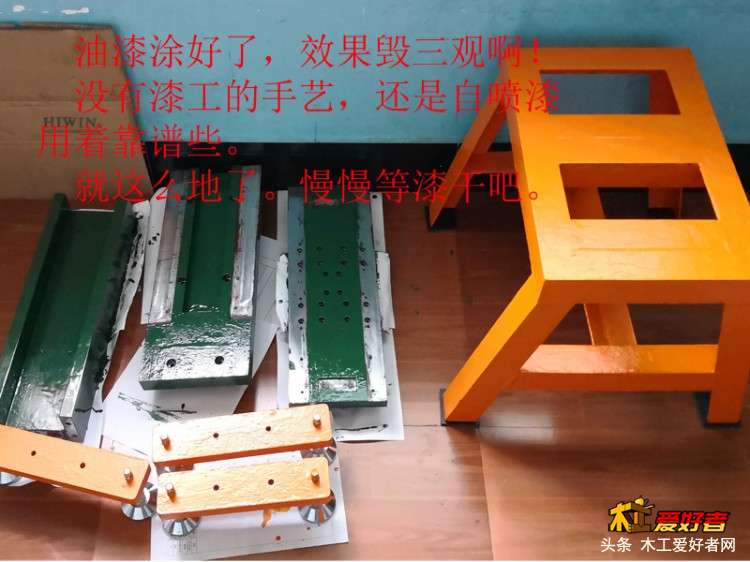

    行百里路，半九十。越到后来越困难，看着涂得像懒蛤蟆一样的油漆，感觉不再有爱了，当初的劲头也在慢慢消退。一定要坚持下去！
  ^3 y  D. L: B- u- g+ |# Z  B4 e
& ?' k6 V+ j8 \- t6 R+ x

北冬树

精力消耗太大，感觉LZ只喜欢做机的过程，后面丝杆一动，机器离吃灰也就不远了。另外前期不把噪音，防尘规划好，后面会很麻烦。真想玩木头的还是建议直接买成品，人的精力和兴趣值是有限的。
