来一台铁板立柱小雕机

往事随风去吧 · 发表于 2018-8-9 20:21:43

兰的启发表于 2018-8-9 12:42

XY轴线轨安装地板，目前买的多厚的？怎么看上去薄啊？

lvsq · 发表于 2018-8-9 20:27:45

和我的立柱有点像，行程也差不多，我是铝板机，但是也好重了50KG也有了。

兰的启 · 发表于 2018-8-9 21:09:56

往事随风去吧发表于 2018-8-9 20:21" p! x6 |, |# I( n6 {" z* j4 _$ X! U5 _
XY轴线轨安装地板，目前买的多厚的？怎么看上去薄啊？

厚度底座30，其他20。

往事随风去吧 · 发表于 2018-8-9 21:28:31

兰的启发表于 2018-8-9 21:09
) n! E! g3 S k" h厚度底座30，其他20。

X轴底板感觉有点薄了，一边伸出去15CM悬空着呢。
和倒装立柱机受力不同，正装立柱机，X轴在运行到左右尽头(或者接近尽头）时，X轴受力大不少了（基本上算是悬空部分受力了），所以正装立柱机，X轴底板要求强度更大的。

但是你料都买了，那就这样呗，如果是我，绝对不搞滑块上面加增高垫的事情，那是偷工减料的事。

说错勿怪。

兰的启 · 发表于 2018-8-9 21:42:59

往事随风去吧发表于 2018-8-9 21:28
! |8 R* b. c9 h. qX轴底板感觉有点薄了，一边伸出去15CM悬空着呢。: L1 |. a# [$ Z" y8 L* F8 o8 Z6 \
和倒装立柱机受力不同，正装立柱机，X轴在运行到左右尽 ...

恩，完全同意。X轴当初搞厚点就更漂亮啦！不用加垫块，还结实。都是没文化惹的祸。

往事随风去吧 · 发表于 2018-8-9 21:56:53

兰的启发表于 2018-8-9 21:42
; v7 m( h4 k0 h( U! {恩，完全同意。X轴当初搞厚点就更漂亮啦！不用加垫块，还结实。都是没文化惹的祸。

这和文化没有多大联系吧

你的和你接触的搞机木友的经验吧。

另外，图上钢板到手大概多少钱了？记得你上次发帖说朋友送你上银丝杆了嘛。

兰的启 · 发表于 2018-8-9 22:07:33

往事随风去吧发表于 2018-8-9 21:56
/ G/ _, P1 {. n" q1 W这和文化没有多大联系吧你的和你接触的搞机木友的经验吧。" T8 J; b9 }$ c& u2 b
5 ~2 U2 U0 {( P9 X- }
另外，图上钢板到手大概多少钱了 ...

发现你看帖都是在认认真真的看，绝对是个有心人，认真做好当下的每一件事！赞一个！
钢板含运费7百多块。
朋友赞助线轨丝杆都到手了，最近太热了，懒得搞机，就将零星的一些照片晒晒，献献丑，也给自己继续下去施加点压力。

兰的启 · 发表于 2018-8-9 22:52:18

夜班归来，继续发图。
其实搞这个机机已经有好几个月了，目前硬件基本收集齐全，就是天气太热了，一搞就一身汗，懒得动。就将过程中拍的一些图片整理一下，拿出来晒晒。

兰的启 · 发表于 2018-8-9 23:01:04

本帖最后由兰的启于 2018-8-9 23:02 编辑

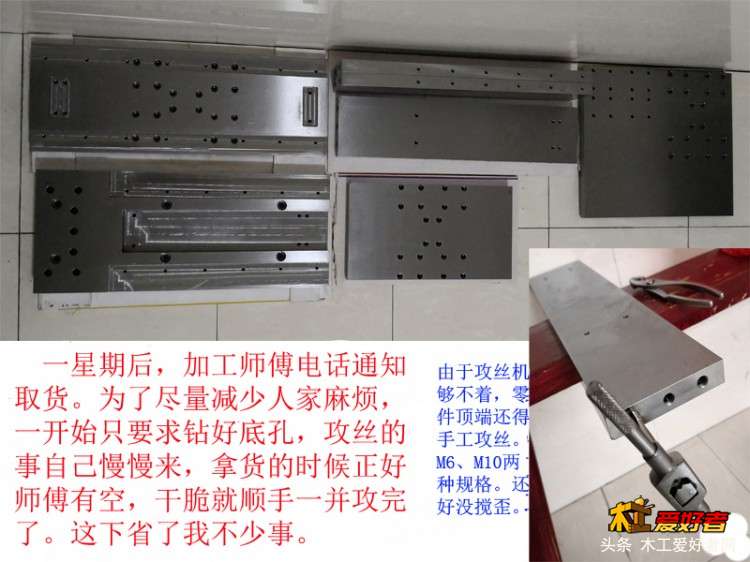

加工好的铁板放单位空房里又是N天，没空啊。怕生锈，使劲涂机油，一日三次

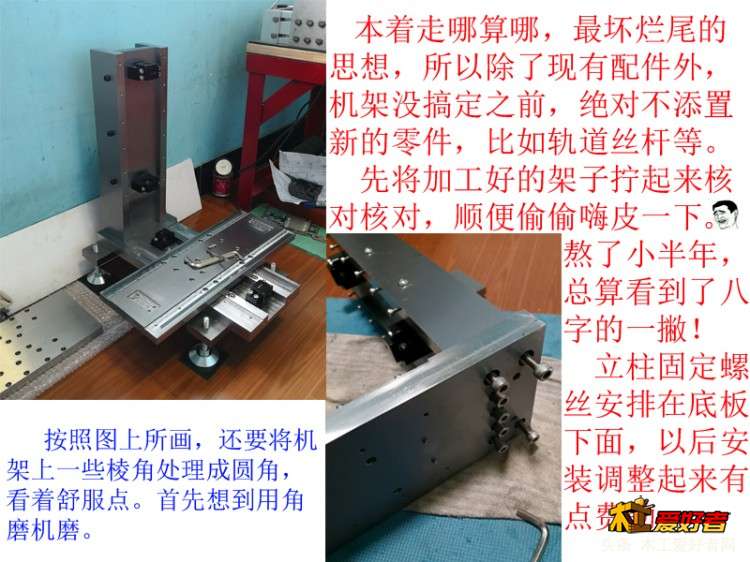

老放单位也不是个事，抽空搬回家摆弄摆弄。到这时，倒感觉没当初的兴致了

兰的启 · 发表于 2018-8-9 23:07:44

处理处理棱角

兰的启 · 发表于 2018-8-9 23:09:58

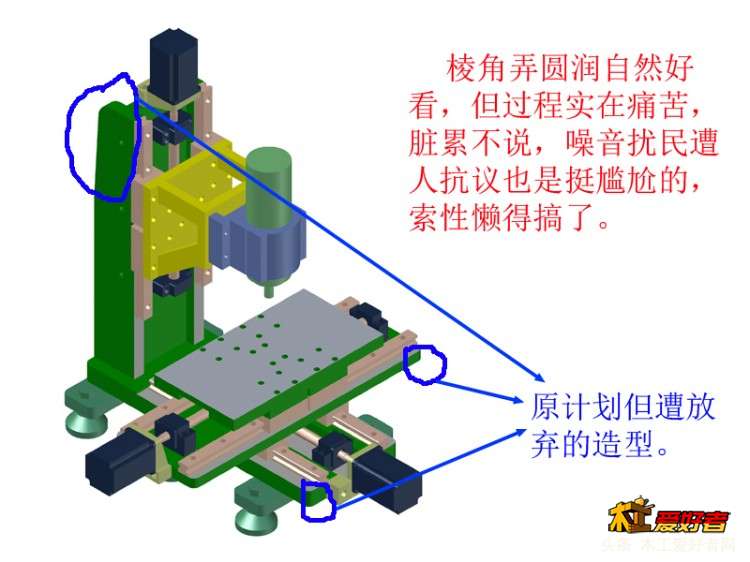

搞不下去了

兰的启 · 发表于 2018-8-9 23:14:39

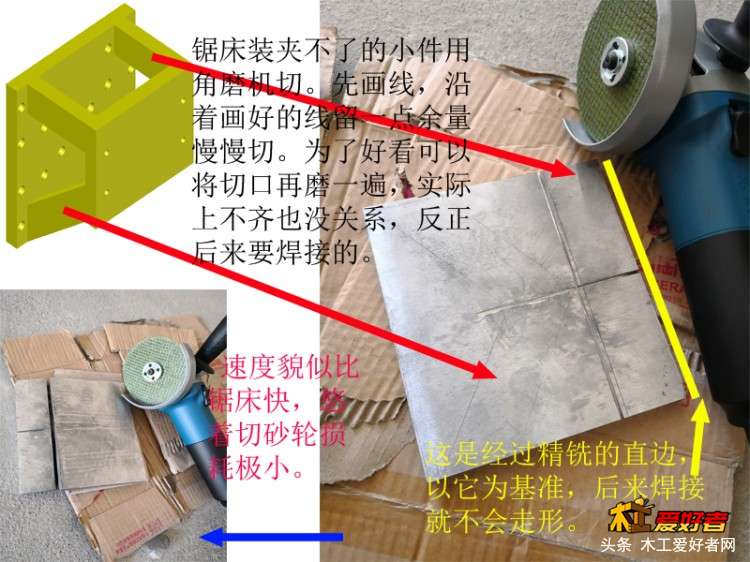

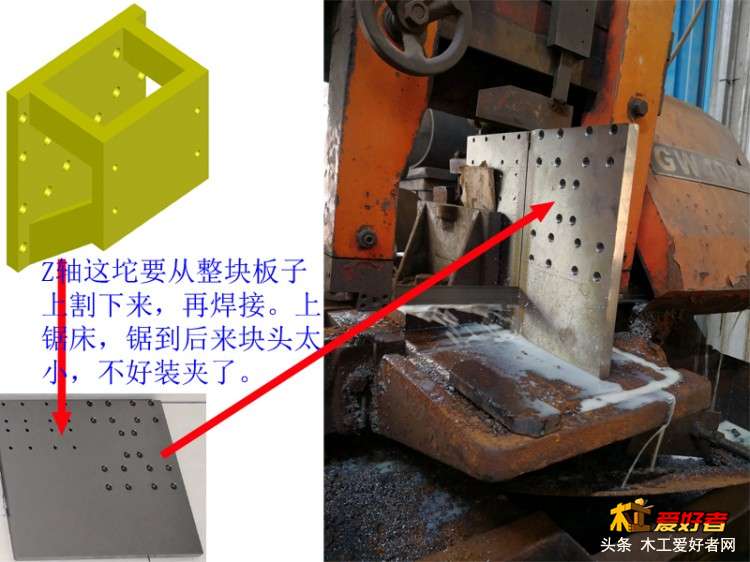

Z轴以及X轴的垫块是一些小零碎，单独加工工时费挺贵的，所以买铁板时，将这些零碎凑到一整块板子上，钻好孔后自己切割。

兰的启 · 发表于 2018-8-9 23:20:45

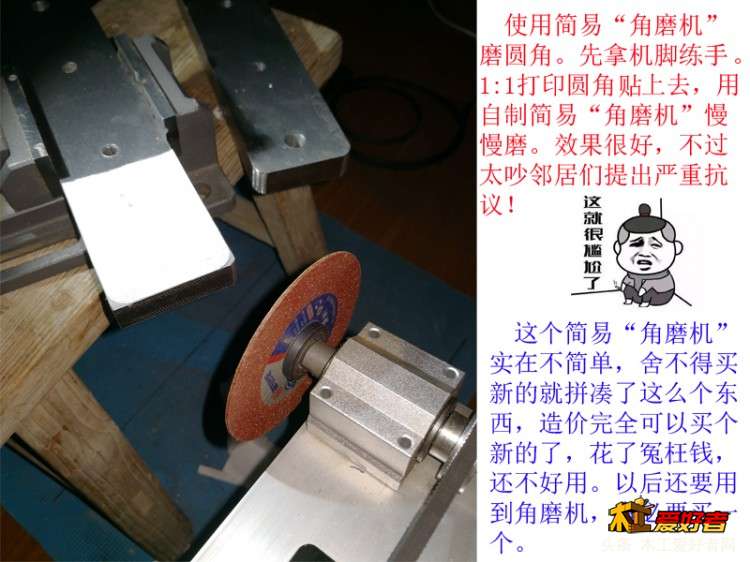

现买个角磨机。没使过，那动静一开始还真有点发憷。

xiaoyugong · 发表于 2018-8-10 07:31:06

学习你的作品。。。。。。。。。。。。。。。

q1251542554 · 发表于 2018-8-10 09:01:24

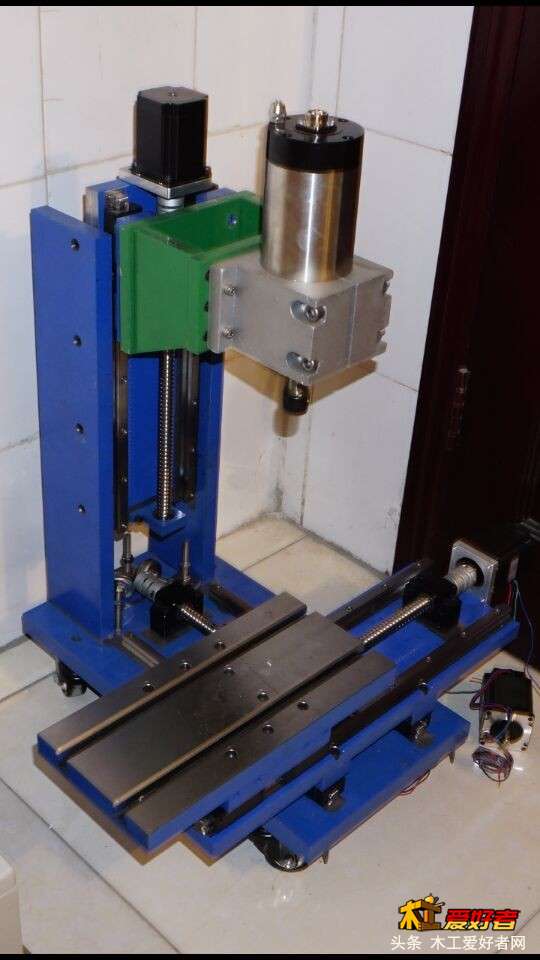

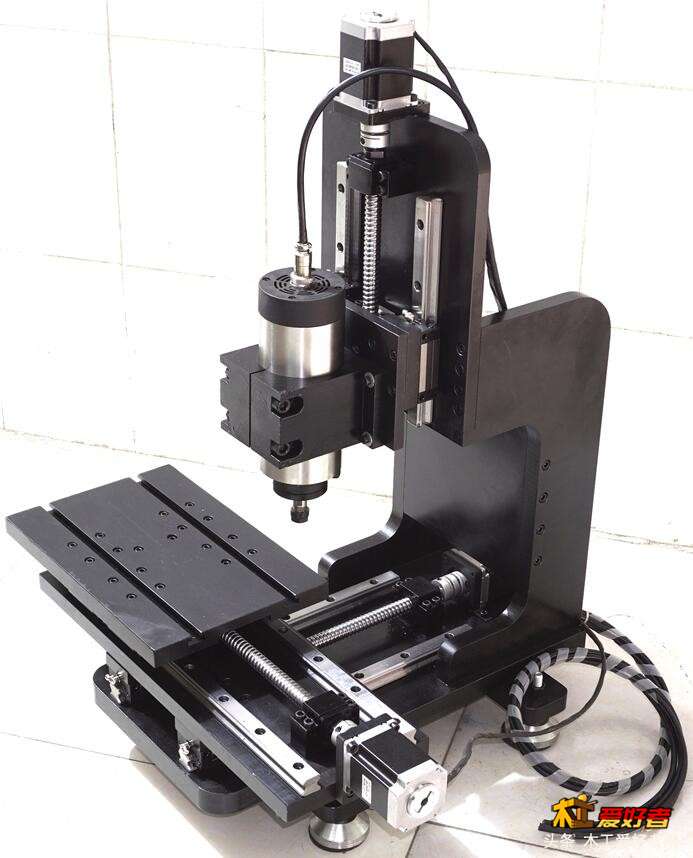

楼主参考一下我这个，

一点小建议

1主轴后面那部分最好加强一下
2一定要考虑到防尘，不然用的时候很麻烦，很后悔
3立柱两边的侧板应该多上几颗螺丝加强一下，
4既然已经上数控加工了，为了不再侧板上加工靠山呢，另外有的地方可以用线切割的，要割的地方没多少，费用不大的

另外根据我的经验，65KG肯定是下不来的，
