我的木作学艺之路（四）随记画线凿眼开榫

liujingwhx

综上所述，榫头画好线后，它的宽度线，榫肩线是否要吃线，均与你的精度有关系。在试样时一定要时时测量，确保准确。需要吃线就吃线，需要留线就留线，按你实际测量为准。至于复杂的榫头该怎么画，以及如何去锯切，那需要丰富的经验和对基本的榫卯结构有扎实的掌握。讲榫卯结构的书籍有很多，大家无论是买，还是上网找，还是问木友要电子书，只要你愿意，都会学到，学懂这些基础知识的。开榫就先讲这么多，后续要是拍到复杂榫卯开榫方式了再补充，明天更新凿眼，晚安木友！

liujingwhx

6 A& t) T1 K5 \: `2 o打眼用到的设备是方榫机，这台方榫机的靠山加长了很长，操作台面可以前后左右移动上下移动，
左右移动有锁紧装置，当你调节好卯眼宽度后就可以，那它的最大行程就固定了，就只有卯眼的宽度。
上下移动是打深，一般卯眼深度比榫长要多深-5mm。前后调节是确定卯眼的厚度位置，厚度用的是与开榫配套的固定尺寸的方榫钻。

liujingwhx

1 M+ ?" |: T$ G5 d7 ~& t

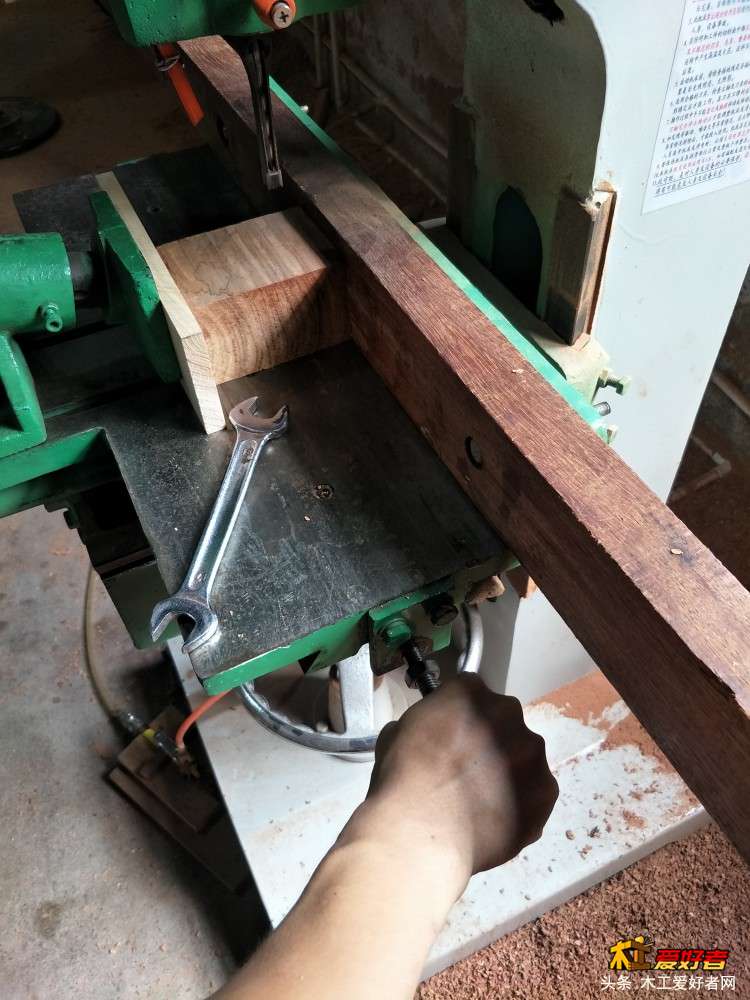

左右调节丝杆
+ n8 L$ ?4 }. m0 ~3 y9 J6 p# D
1 \$ c8 x2 q" `调节左右行程定卯宽
- V1 \9 w$ U5 v6 D9 }' h) ]
2 Q# K% g1 t! b" e* z

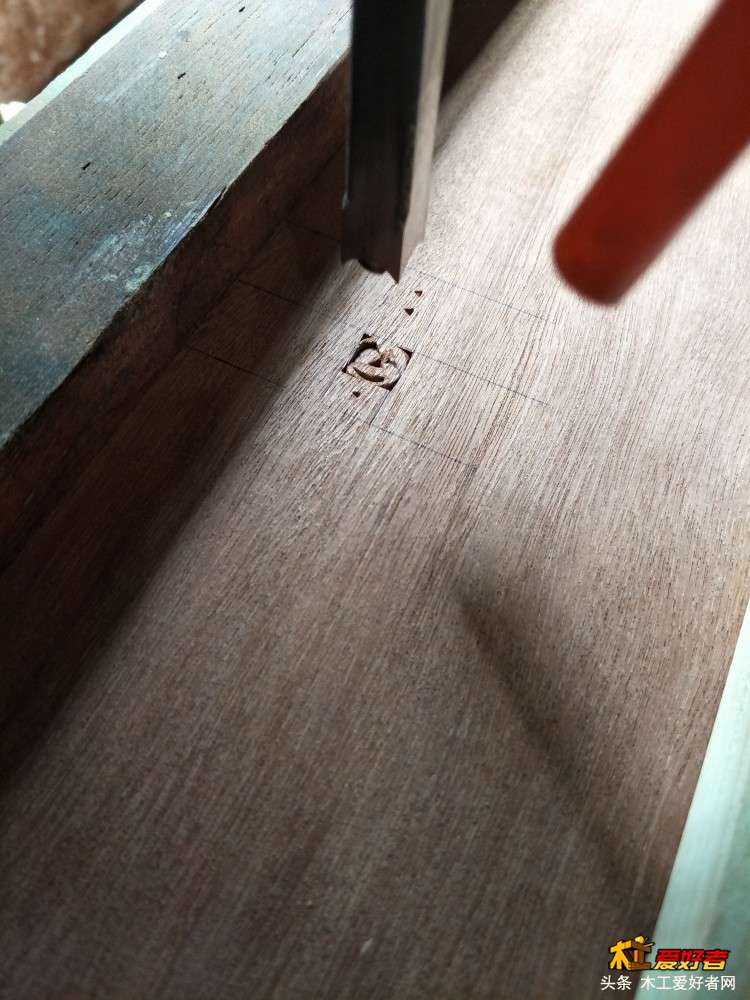

3 p" [. h" Y* |5 j  A8 I: @在废料上打眼测量卯宽尺寸。这里木料卯眼画线是精准的，打眼要根据实际位置受力情况确定实际打眼宽度是小上0.5mm还是刚好或稍微大一点。

liujingwhx

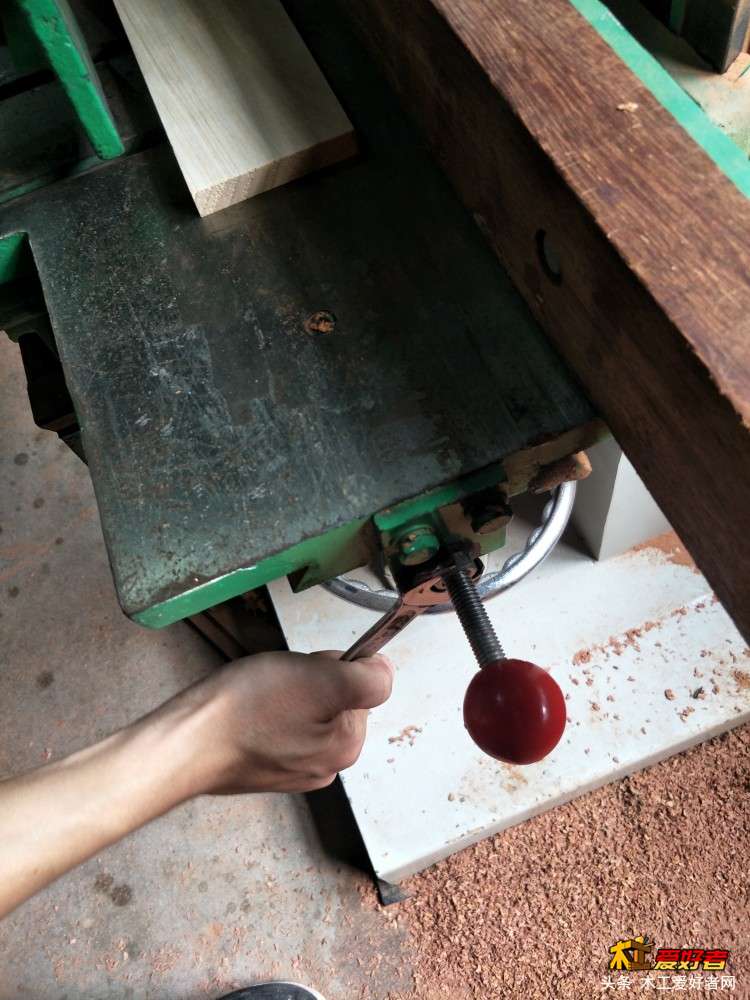

确定好行程后将紧固螺母锁紧

liujingwhx

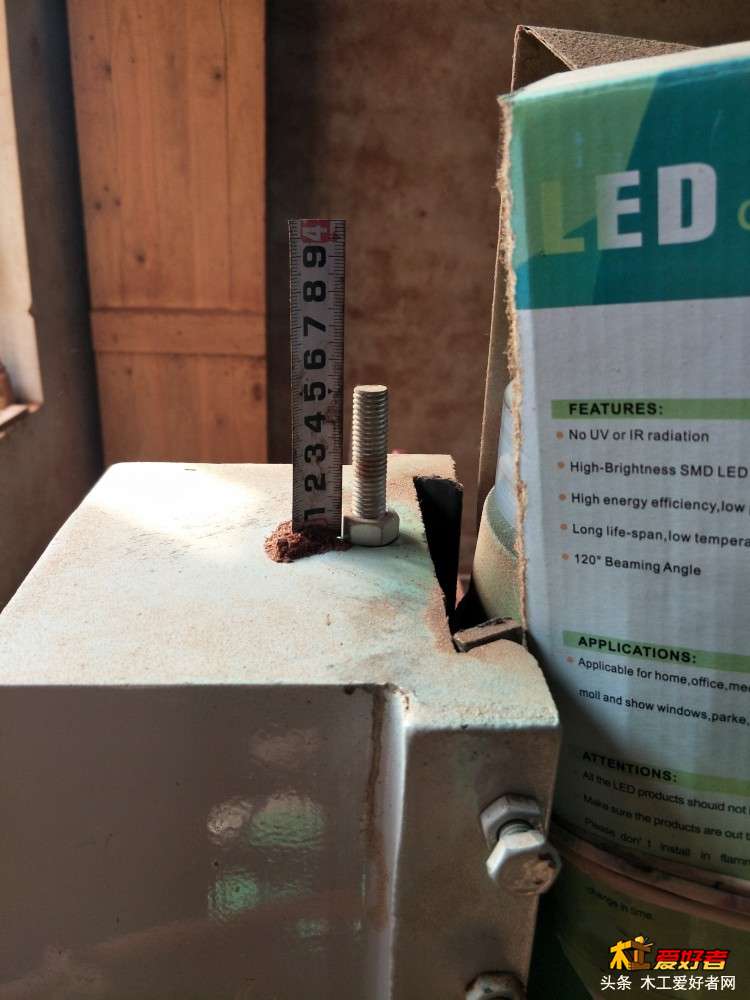

: {  V, I* d: _" _& _5 q/ E深度调节标尺，也是他们自己改装的。
7 o* E% C& o, [$ F. \+ T3 c9 v

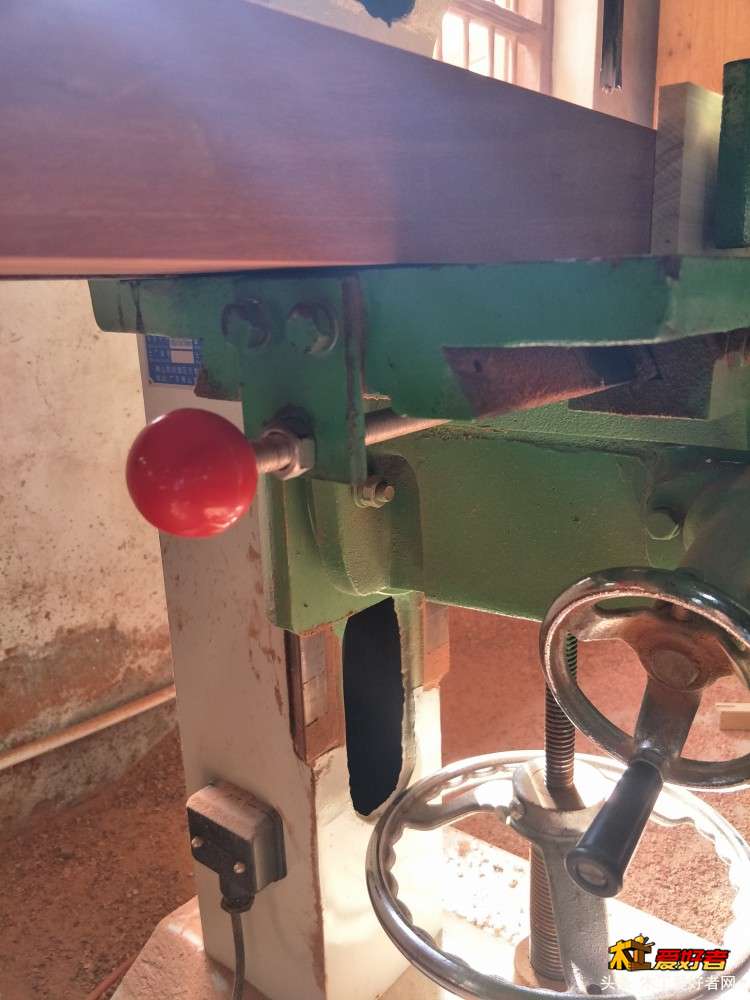

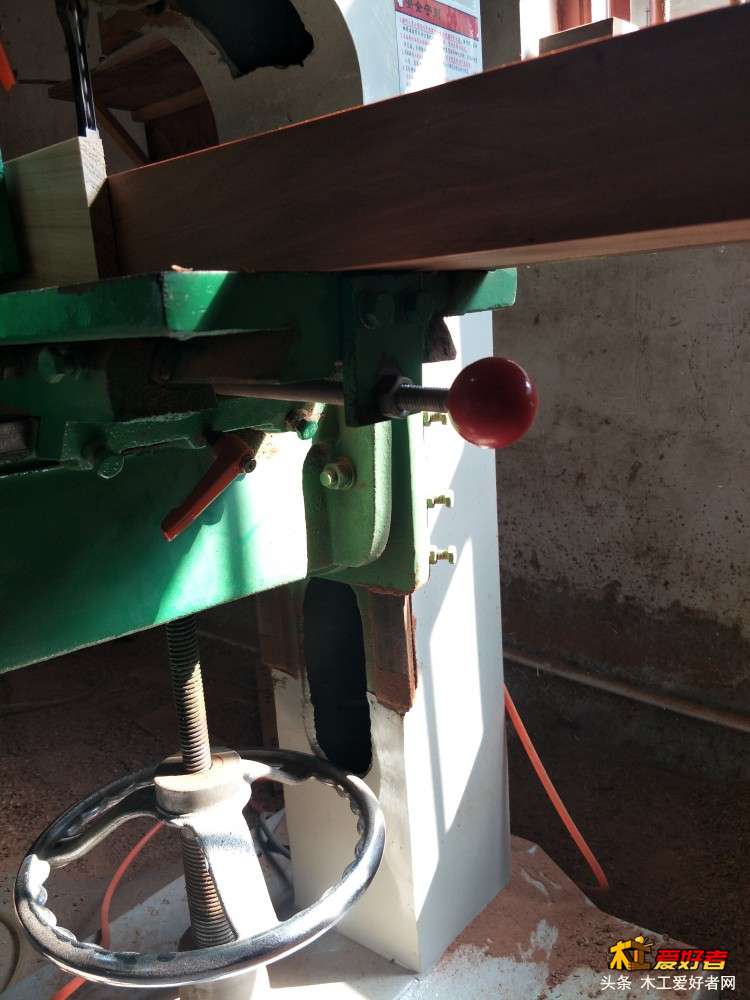

7 y3 n' _  z1 r7 a, v0 V/ B大转盘是调节上下深度的，小手摇盘是调节前后距离的

liujingwhx

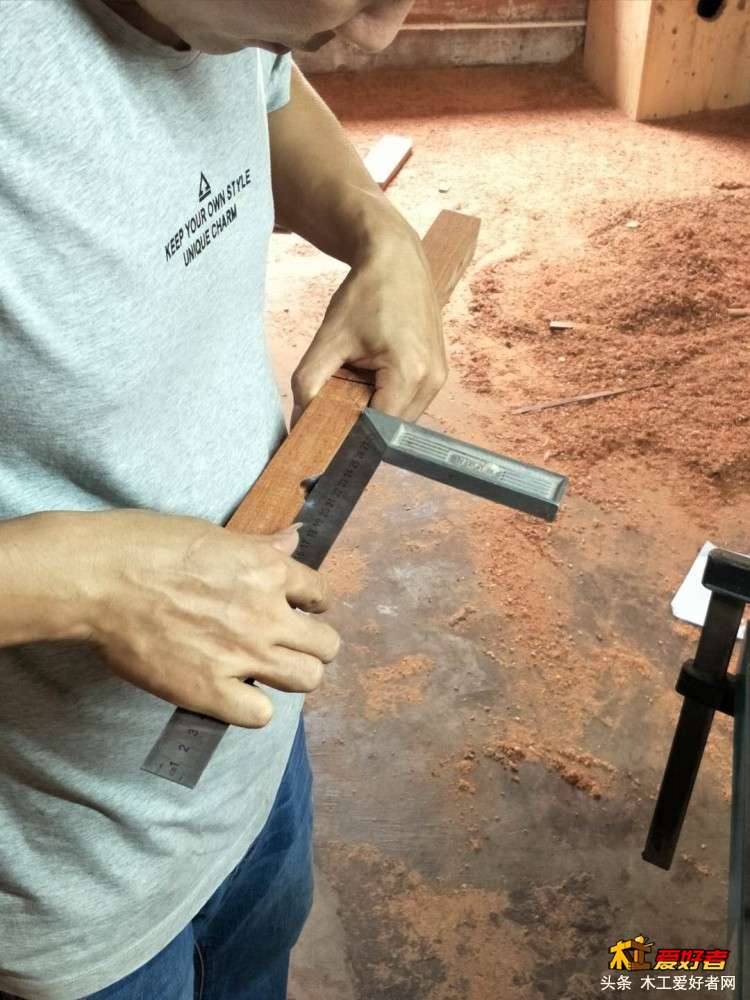

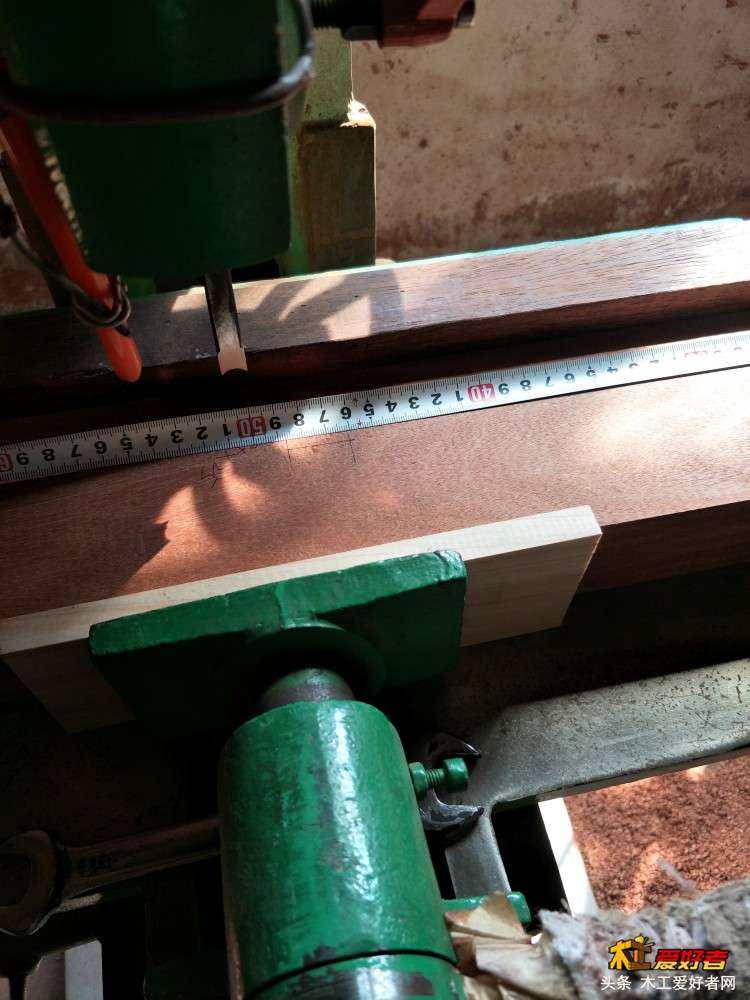

回尺再次确定卯眼线的精准。
$ s$ ~. e- U' Z
0 e  Y$ ]" c1 g# [3 D: S4 |

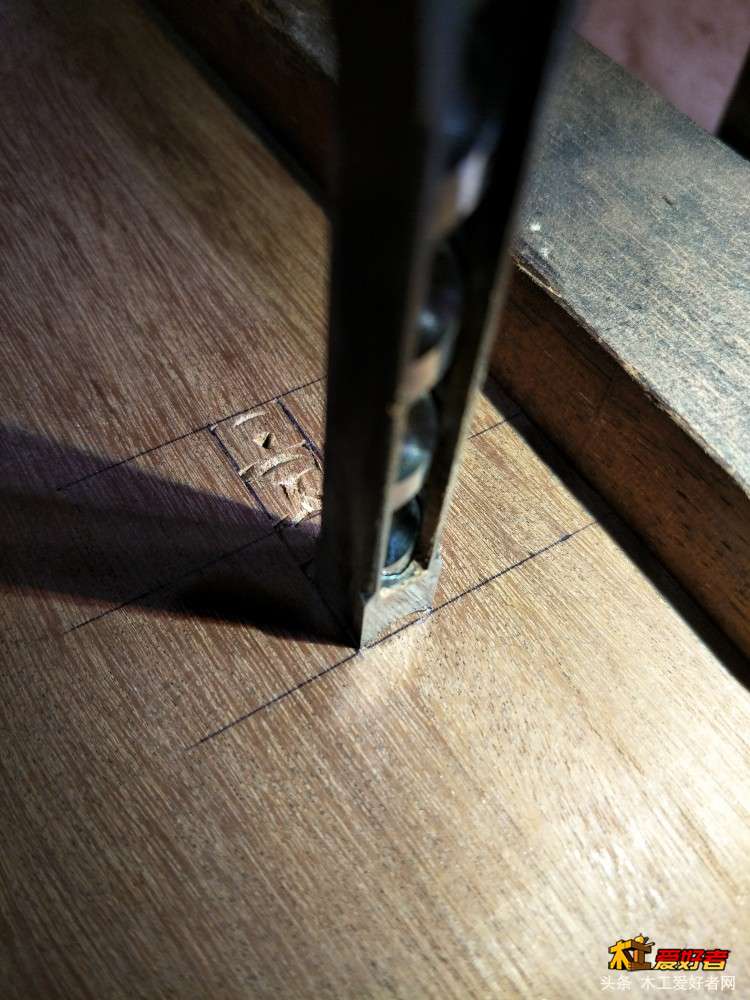

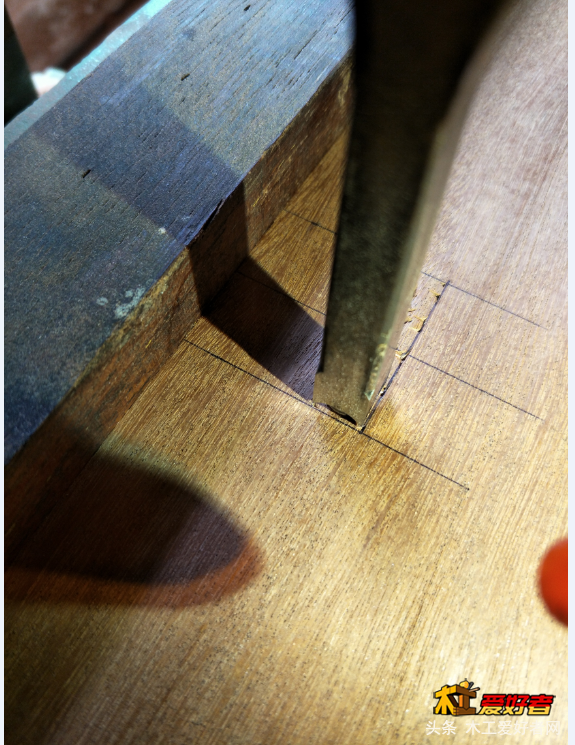

3 S+ t! X& v1 J- R2 P% I4 b% b$ e观察方眼钻到左右眼线位置情况

  e$ D3 Y* r) i6 K( c( ]8 F轻按下压，观察方眼钻到卯眼厚度线位置情况

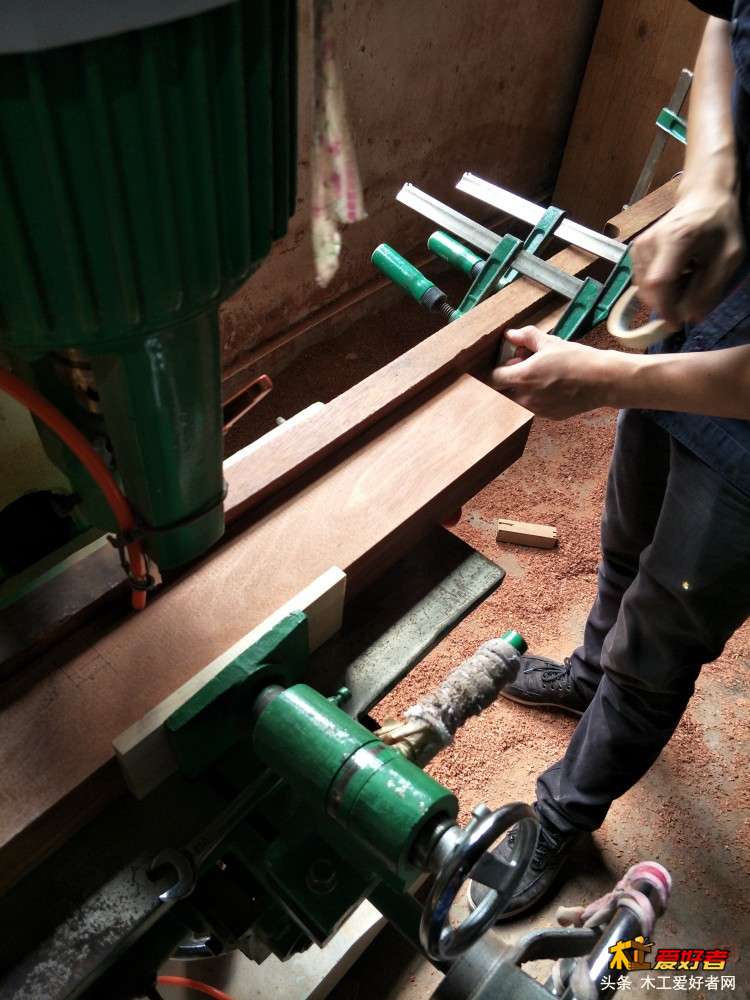

8 T! w& T1 m  h放置定位块，用胶带纸进行微调方眼钻到左右卯眼宽度线的位置，这里胶带纸的最大叠层为5层，再多就会因材质较软会被缩导致精度不准。
) M* F% ?# z8 w0 c& D5 @5 J

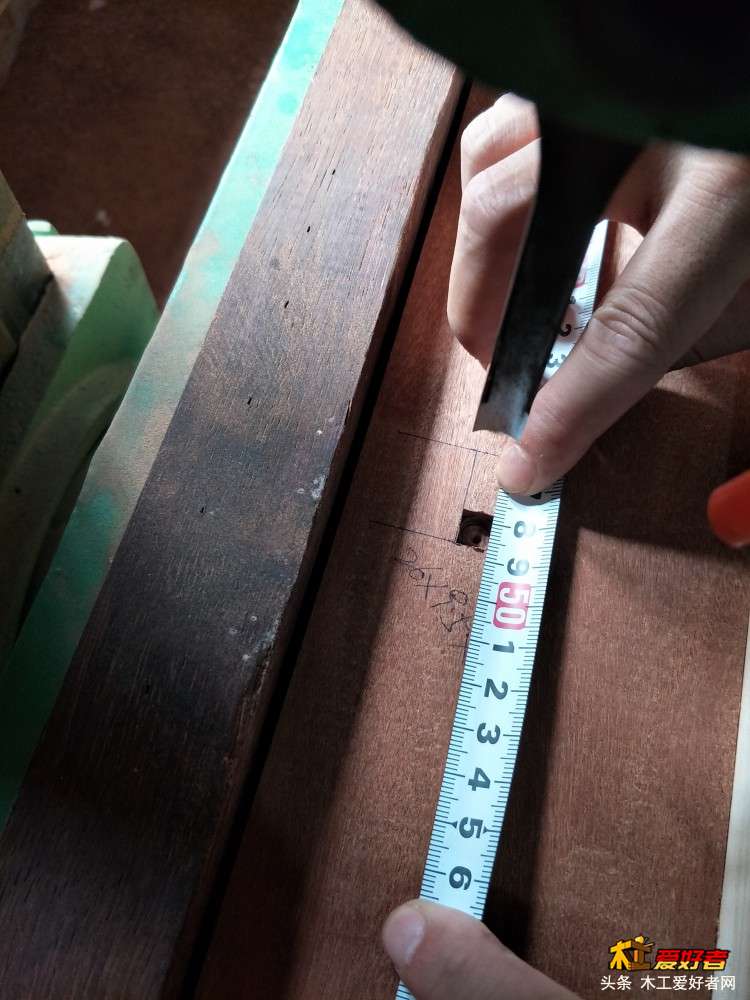

! Q  i( r2 C+ Q4 T( d先打一边，回尺测量卯眼位置情况，需要调解时再微调。顺便说下，打眼时一定要先两边后中间，这样做会更精准。

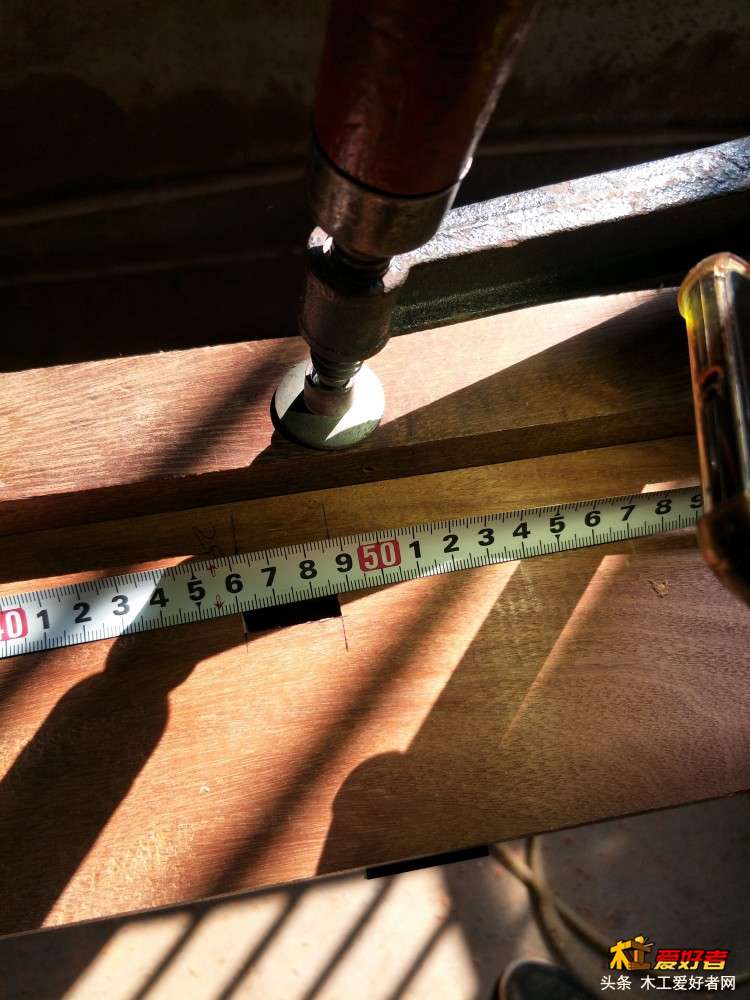

整个眼打完后还要回尺观察卯眼的实际位置是否符合图纸位置，打第二个眼时不仅要回尺卯眼距离基准的位置，两个卯眼之间也要回尺测量，（这样做主要是确保你卯眼的缩小量是平分在卯眼宽度线两头的，即每边都是0.25mm，两个卯眼间距离是增加0.5mm）以此类推。

! G& A: {- G4 w/ e4 n4 h: {

糖泡泡

辛苦辛苦了！这么细心！讲的这么仔细！必须赞！

liujingwhx

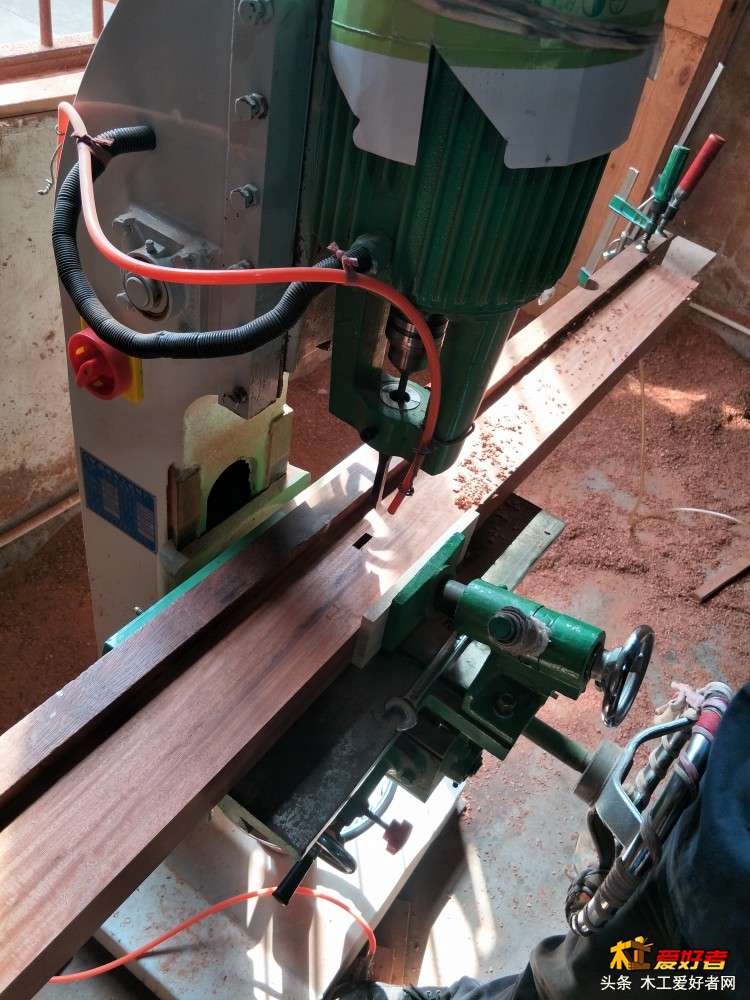

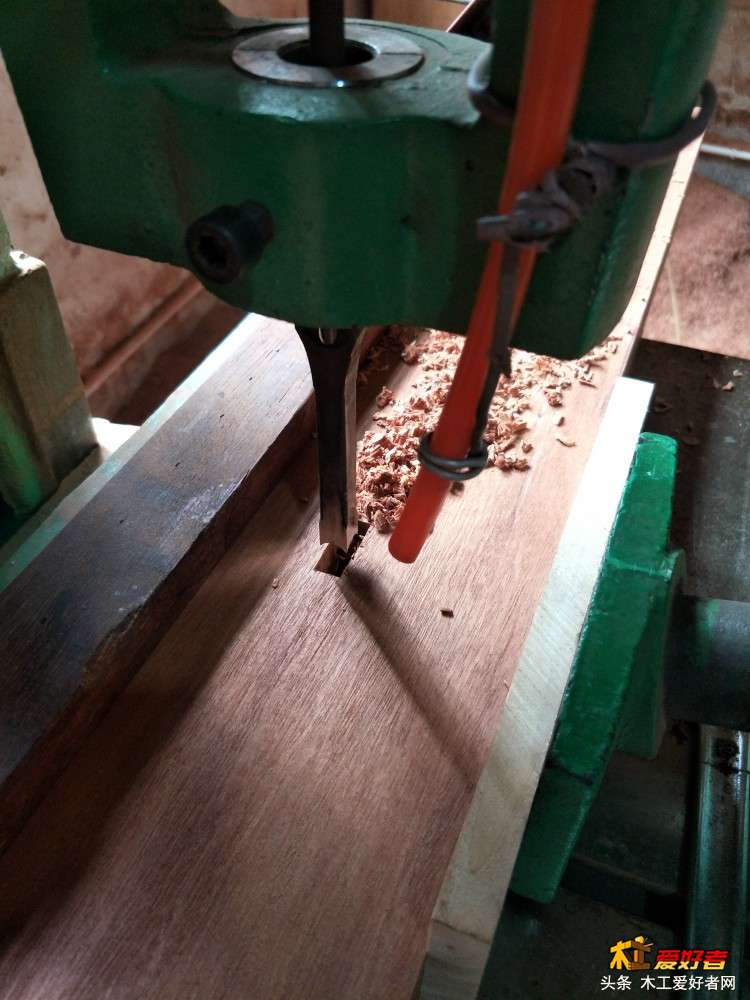

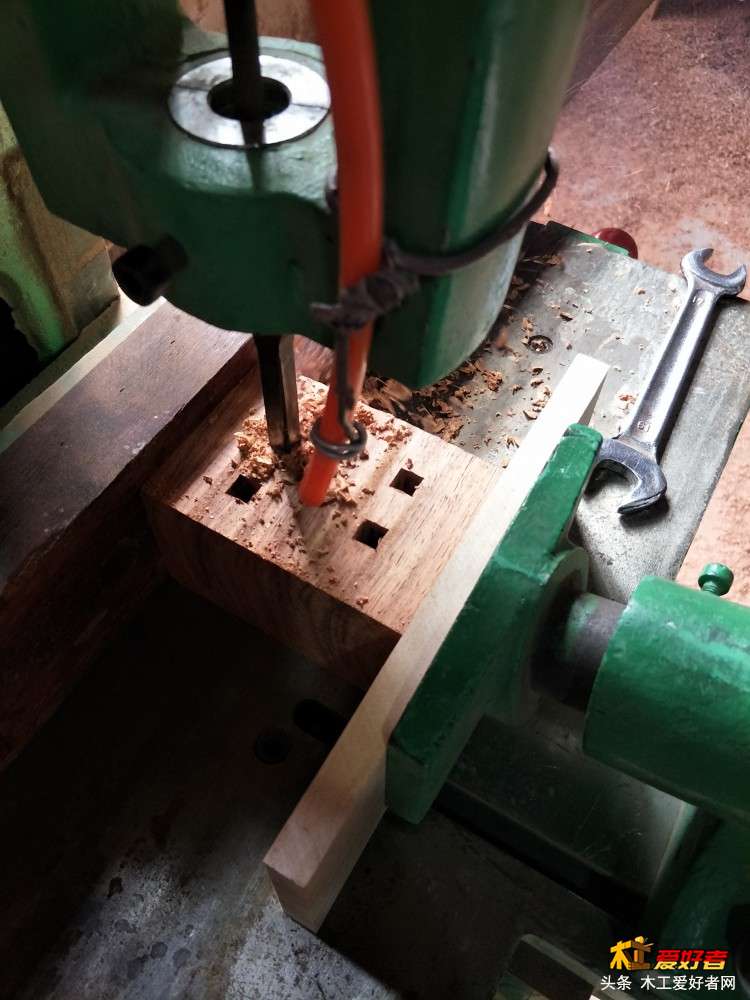

讲一个小创新，这台方榫机在方眼钻出增加了一根风压软管，是用来吹走打出来的木屑的，这样就不用你用嘴再吹或是其他办法清理，很方便。

吹之前卯眼周边有很多木屑

吹之后卯眼里边包括周边干净很多
2 N2 j+ @5 e* Q% ]7 O  s, |, s

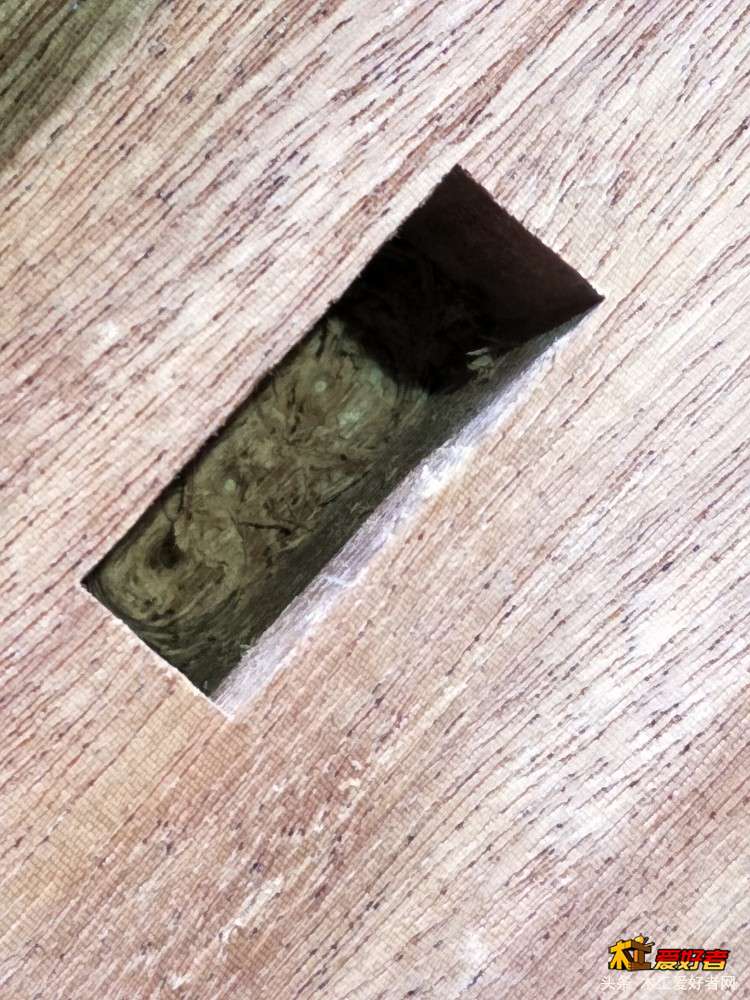

& o& f8 s! |$ B: w7 E% Y打出来的卯眼内部情况，因为行程是固定的，所以当卯眼打好后可以多过几遍，将眼睑壁上的毛刺，不太干净的地方过干净，风管吹走木屑，省去了后续再清理卯眼的工序。
5 v9 `: [* a( u/ ~1 Y1 }

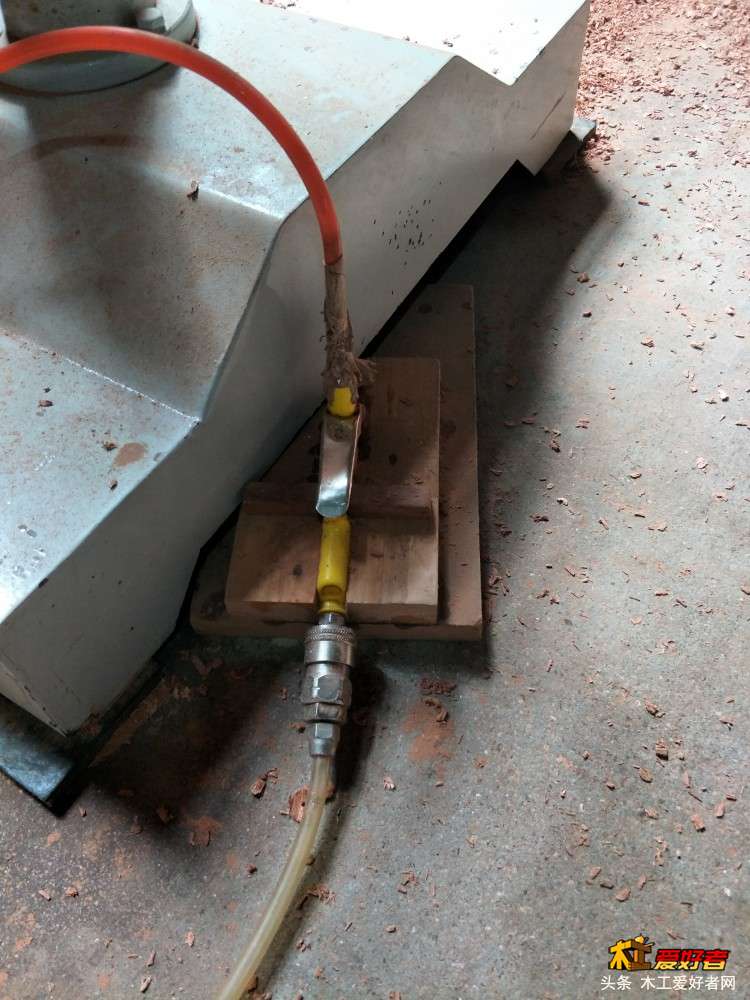

脚踩式风枪装置，有需要可以自行仿制。

liujingwhx

还有很多小创新的地方，这里一并拿来说下。

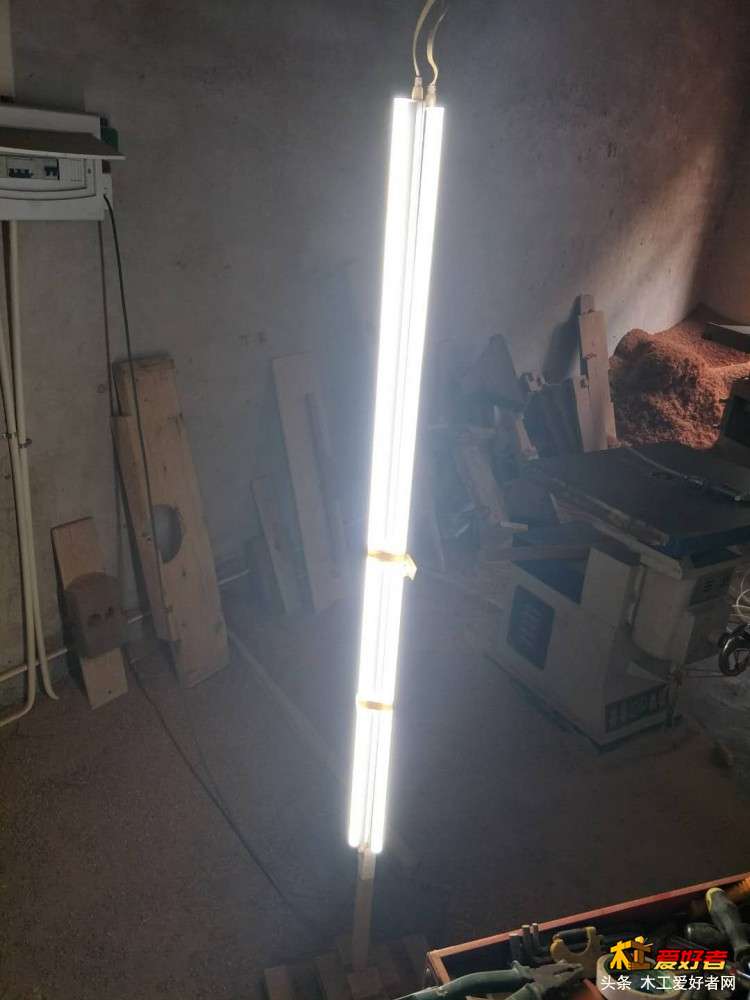

可移动行灯，哪里黑暗照哪里。
5 g# N4 k! [( U
  K$ g0 p* e- q4 E4 g$ e. c  V# Y+ ]

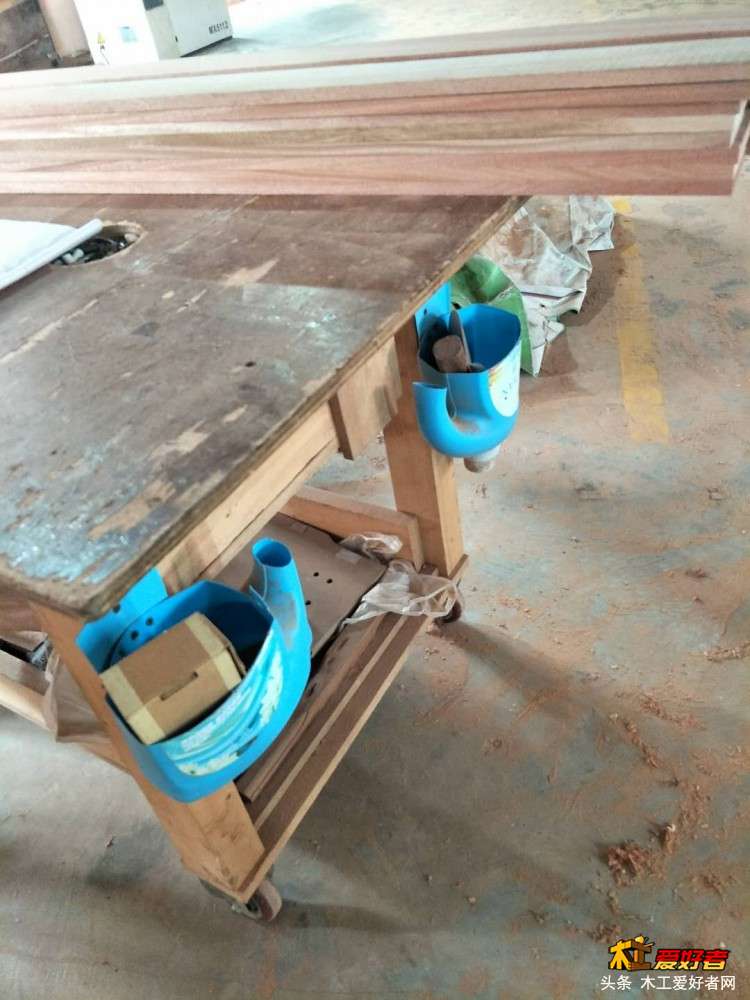

+ @  L- R0 s8 p# Z3 R方料小推车，不仅有隔层放大件的工具，四条腿上都钉有塑料盒，方便放小的物品件，存取方便。

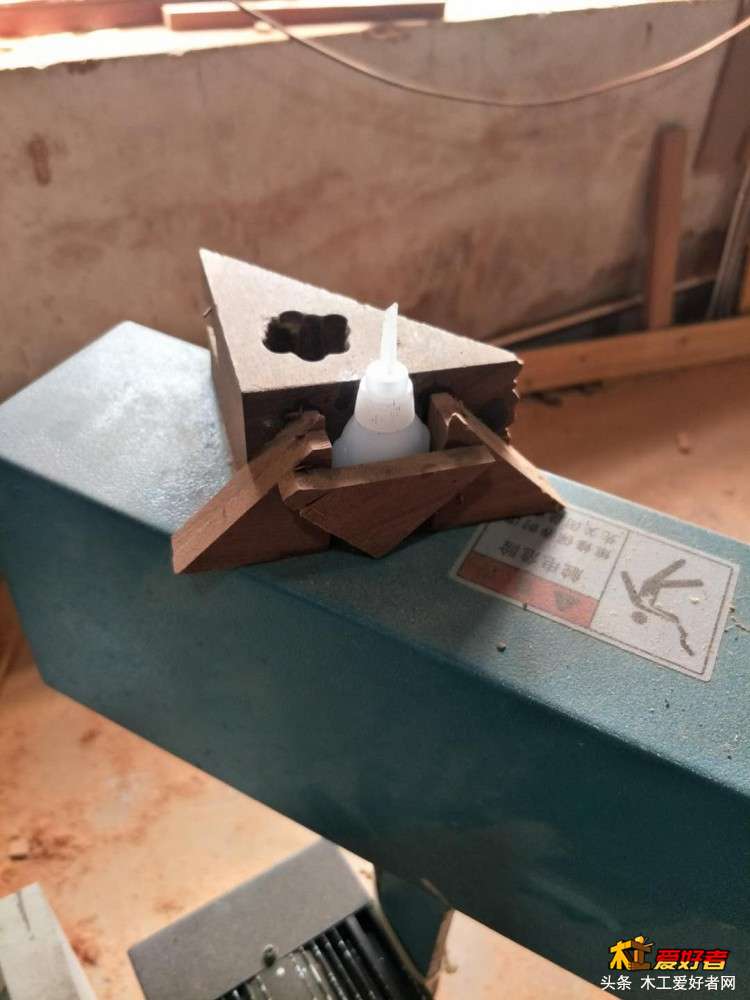

4 z. G) B& z/ p五碟锯操作台面上的小置物架，简单实用。
) R2 k  C9 \' q9 e& E% F0 C

1 ^2 C1 h  }/ X# K+ ^

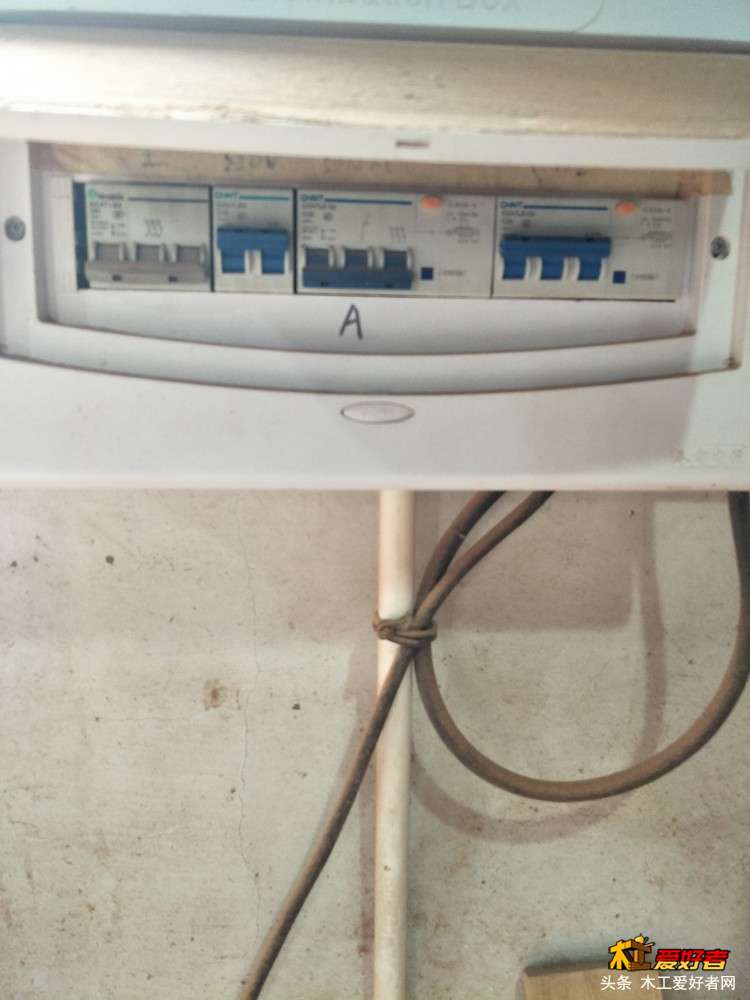

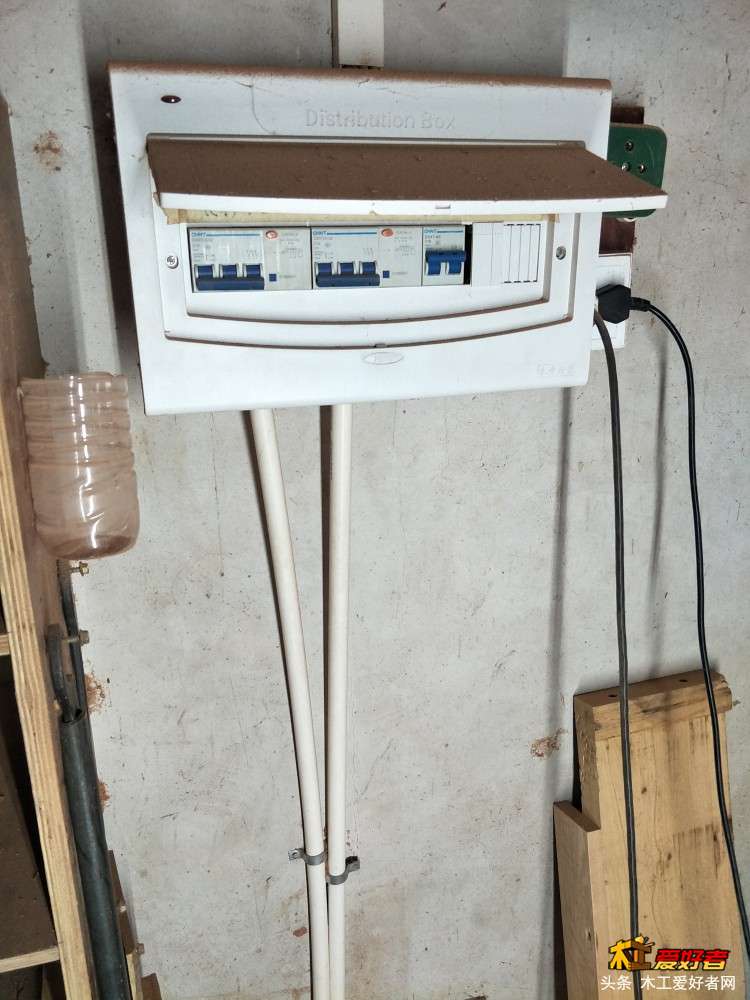

安全用电，用到哪个设备开哪个设备的电源，不用时要及时关闭，和学校的大型用电实习设备管理一致。

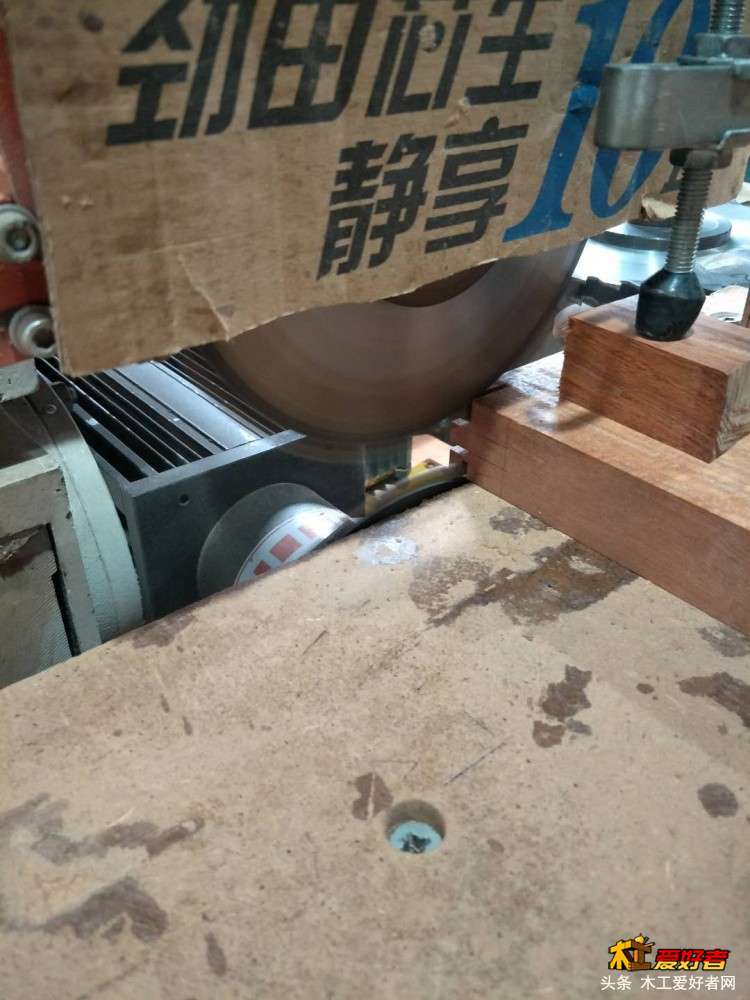

五碟锯取上下榫肩的上下锯处粘了一片纸板，用来防止切掉的木片飞溅伤人。
9 ?; o! i( ]+ E+ r% C+ P
4 g* A( M" g% M9 V  N

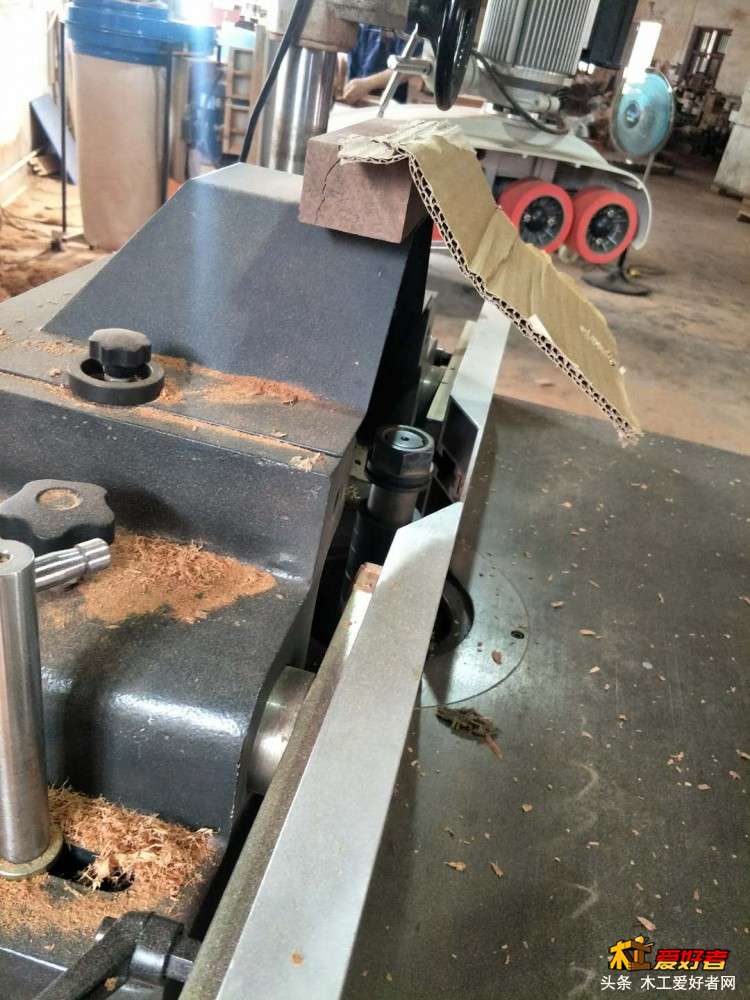

同样的改进还有这台单轴立铣，出屑处粘了一块木方，木方上又粘了一片纸板，一样是防止木屑飞溅伤人。

liujingwhx

说到安全，昨天浙江东阳又有一家实木家具厂失火，火焰滔天，根本无法扑灭。所以实木家具厂厂区内一定要严禁烟火，尤其是工人师傅们抽烟，是最大的火灾隐患。可单独设立抽烟室，不要抱着侥幸心理，灾难面前人人平等。严禁烟火！严禁烟火！严禁烟火！重要的事情说三遍！

liujingwhx

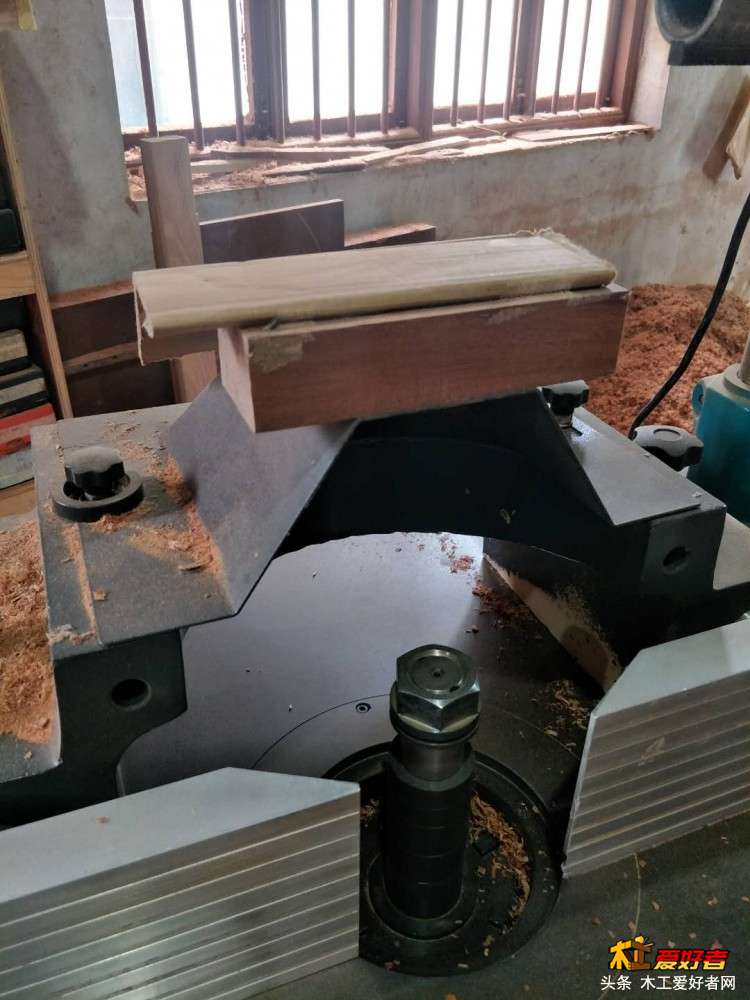

铣实格肩的铣刀，用到了小镂铣，也是单轴立铣。

铣刀形状
7 Q: s: O1 z, R0 J. z
" ^, [7 z2 }. R* K' \) R

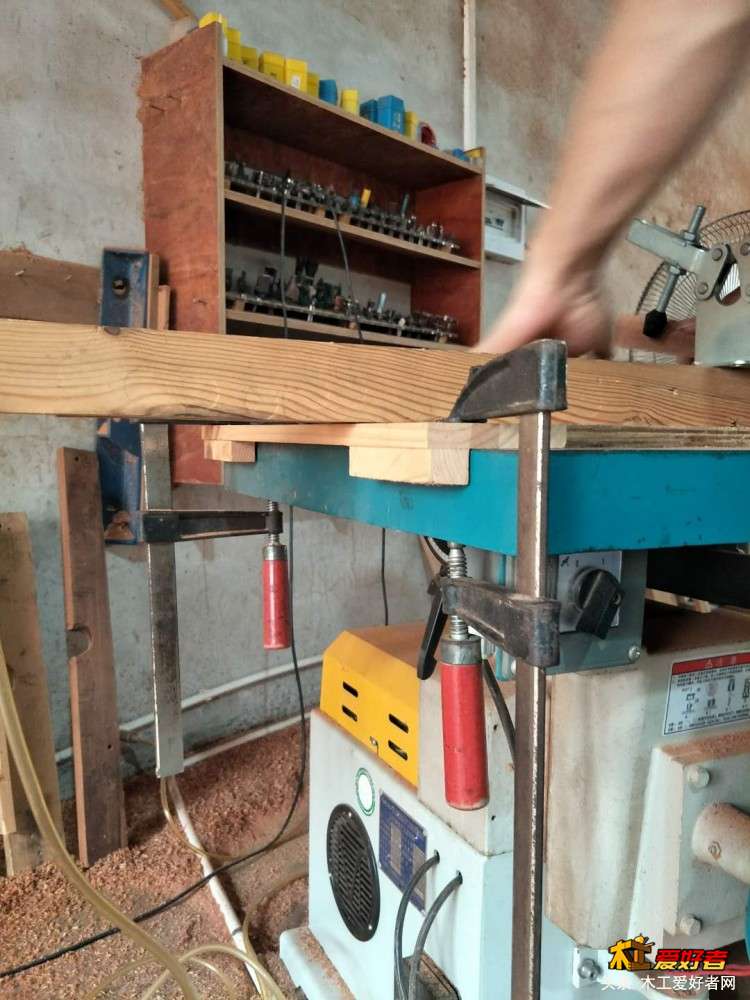

左右两个推板靠山，右靠山上固定一个前行程定位块。

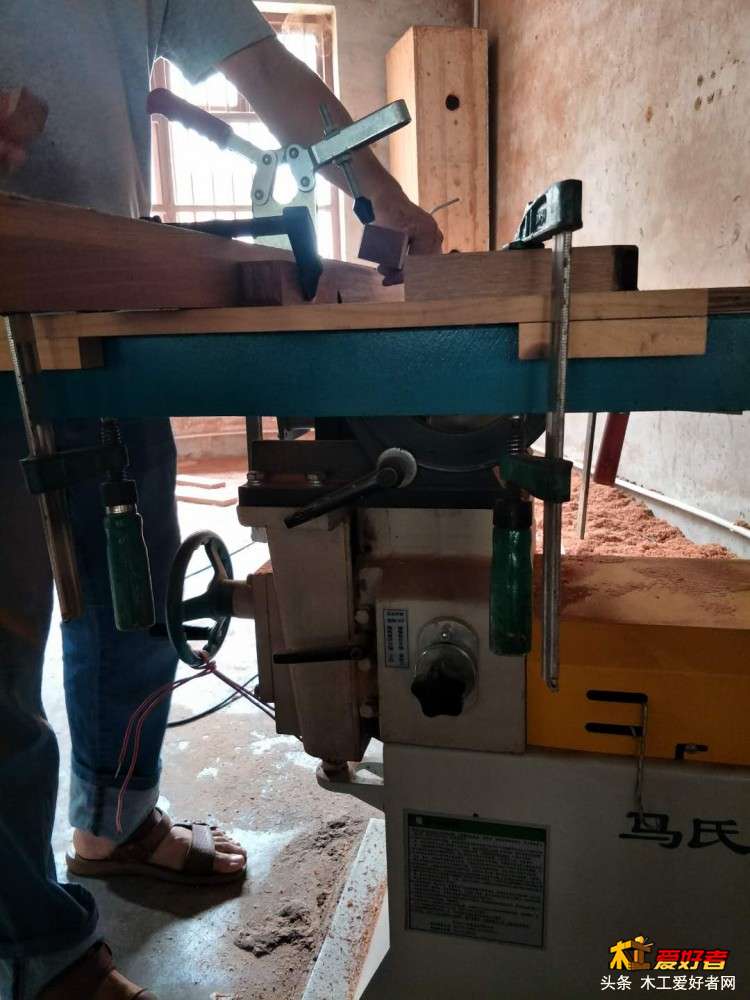

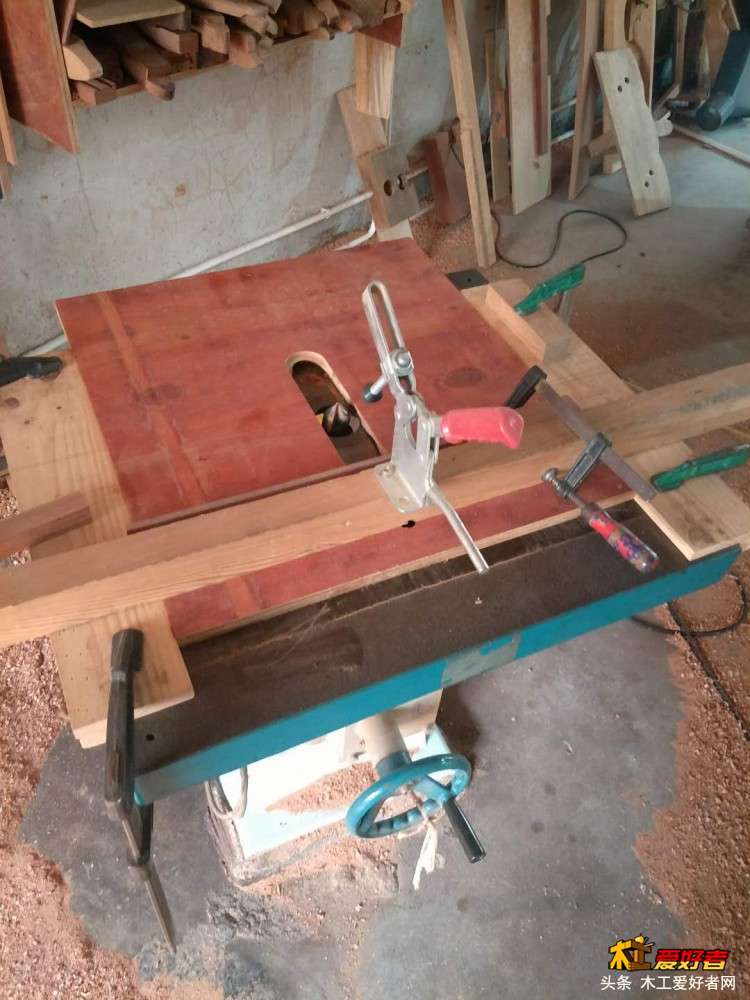

左右两靠山固定在台面的情况。
2 {$ e4 P7 t! s" R8 @
操作之前要先打蜡，台面，靠山都要打到。

6 x# w5 U" b0 z: o

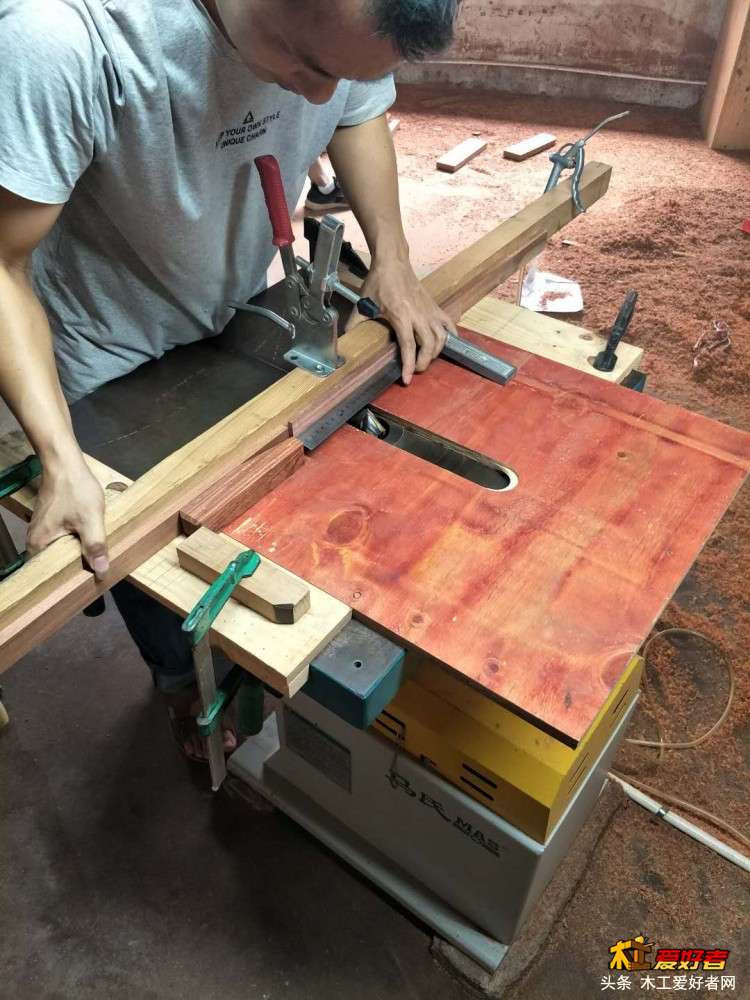

; D: g% j( R$ A* \  `$ m' u' |" g测量，调整，再测量料件长度上的定位块位置。

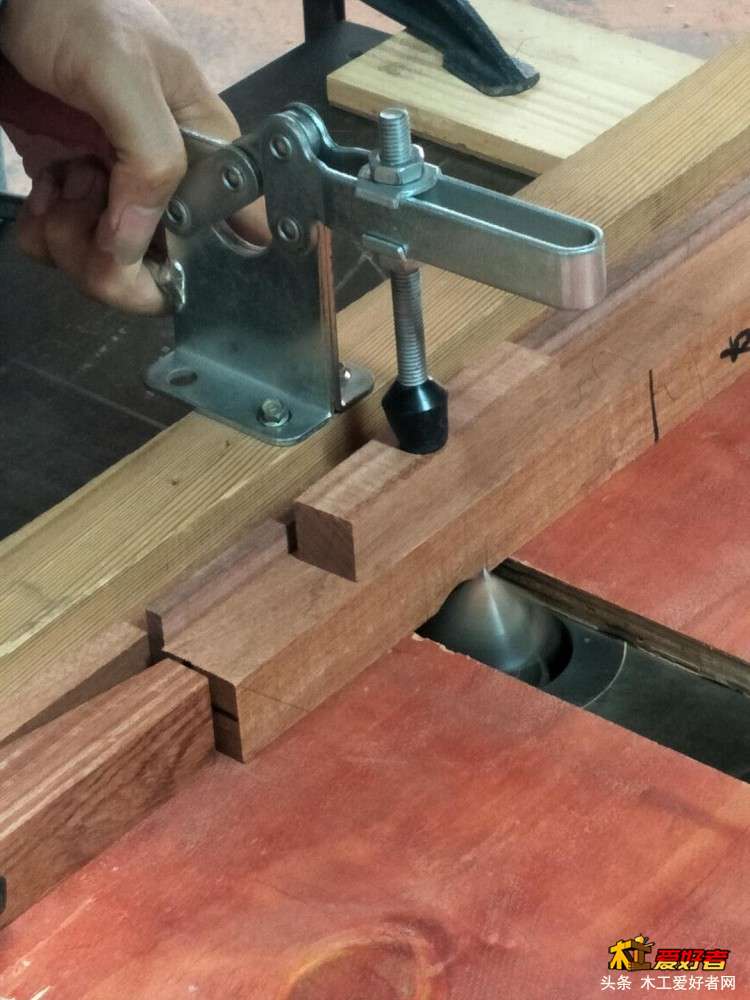

: V/ j- f8 i4 Q9 S$ N3 Y试切样料
/ z: [2 n5 W3 q# P/ x

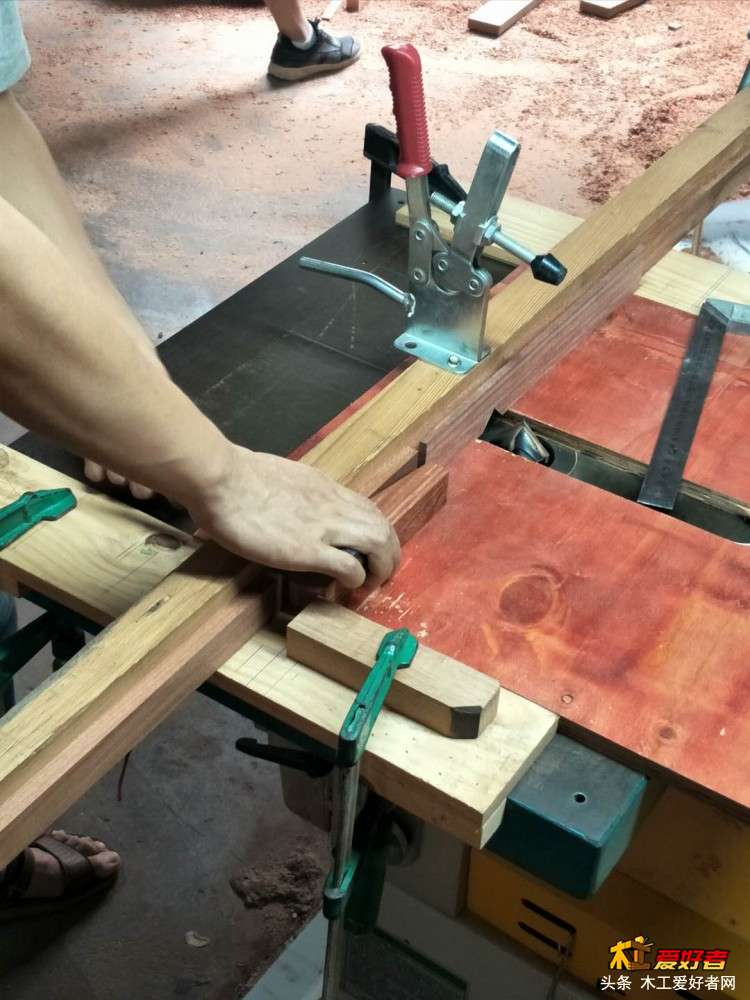

# [) g) i( s: r; u* s0 K观察并测量实际切削位置，有误差调整，没有直接切削。

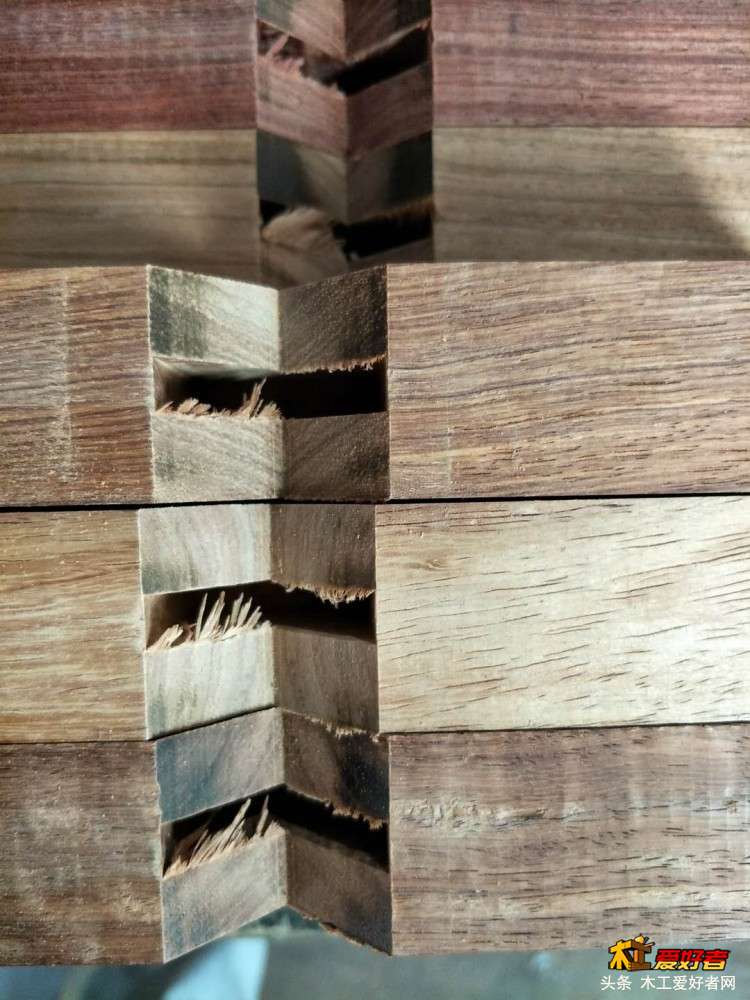

) o8 Q+ W9 p5 Z2 R( e' ]) e& p0 R8 B- N8 O切好的卯眼大格肩实肩，可以看到格肩线和卯眼线几乎是重合的。这样榫卯在装配时才不会有缝隙。

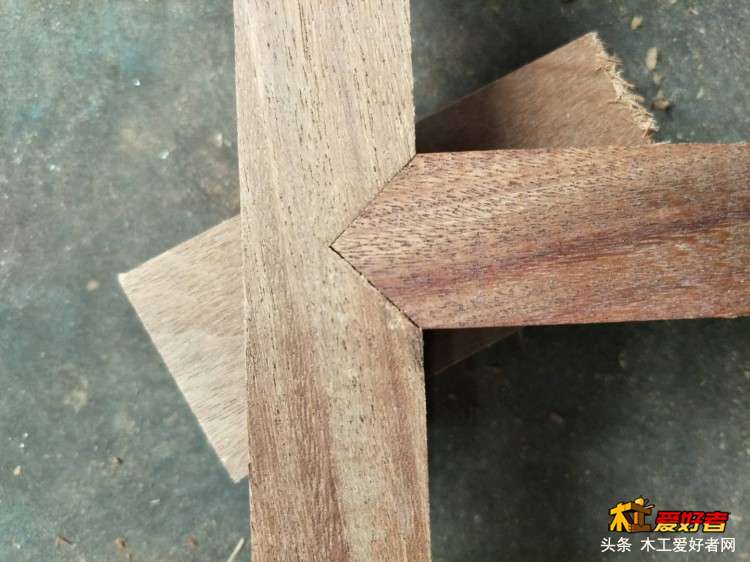

$ c4 q; r) `0 t! o/ `试装检查，还是有一丝的缝隙，可以再调整，或是装夹时夹紧就没有缝隙了。

smiling66

感谢楼主，真是太好了

刘副营长

传统家具日渐式微，能够有规模的工厂不多。反而做代工生产美式家具的，产值一年几十亿的有很多，但随着政府法令，环保等因素的影响，很多有规模的厂搬迁到越南。
5 X2 L9 x4 \1 H7 o' q现在产值过亿的家具厂都是生产板式家具或者整屋定制。
制约传统家具的因素主要应该是审美，现在年轻人喜欢的不多。

llyong887

liujingwhx

最后一项就是板打燕尾槽装穿带
( Q- l# e2 ?7 a2 @; t
, Z# c3 Y4 d9 H# w! Z工作台面上粘砂纸是为了增大摩擦。

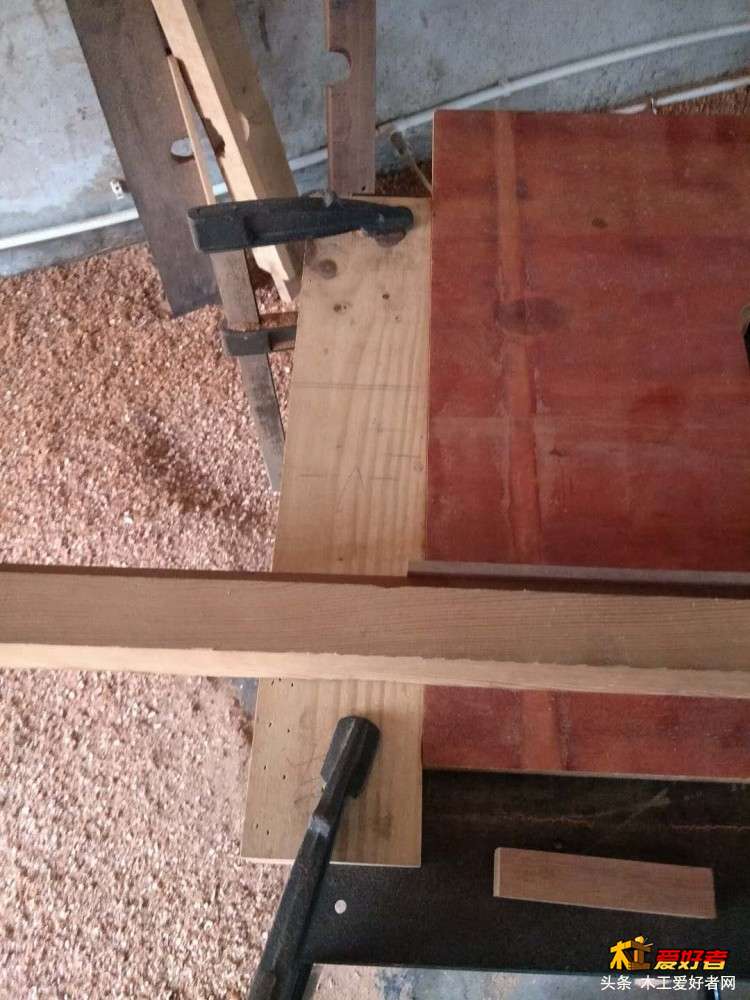

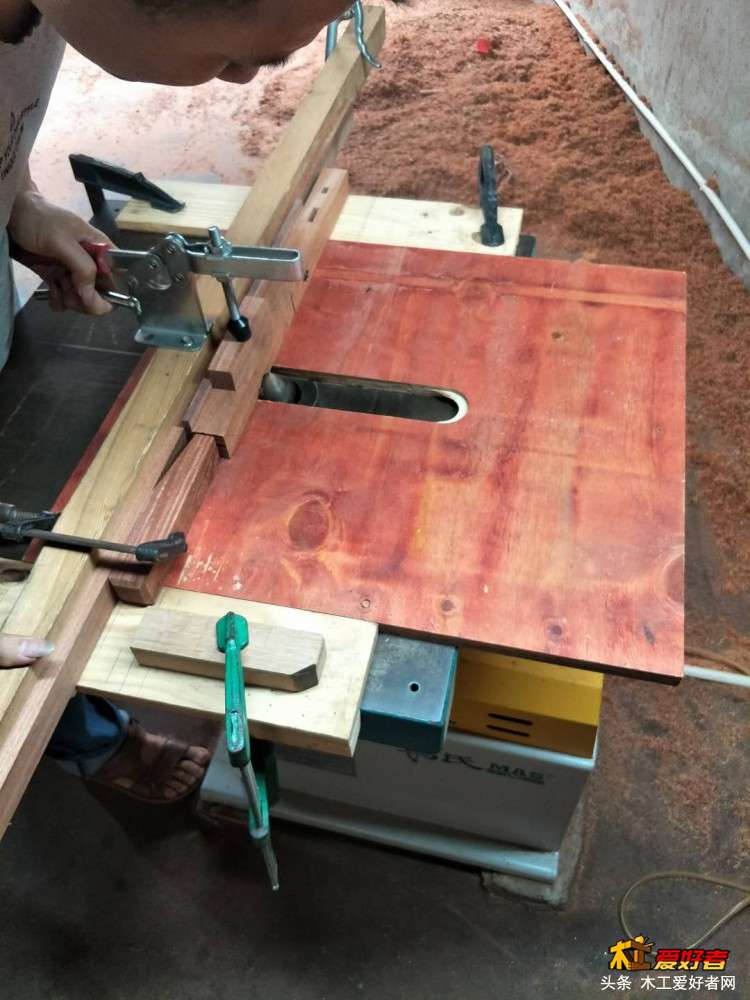

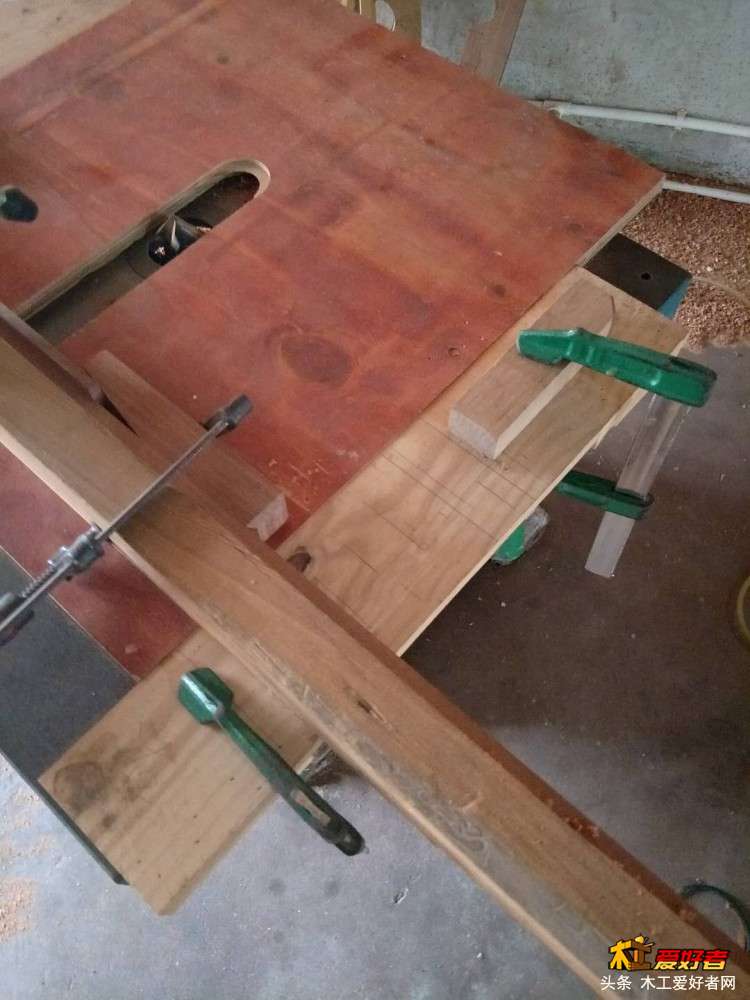

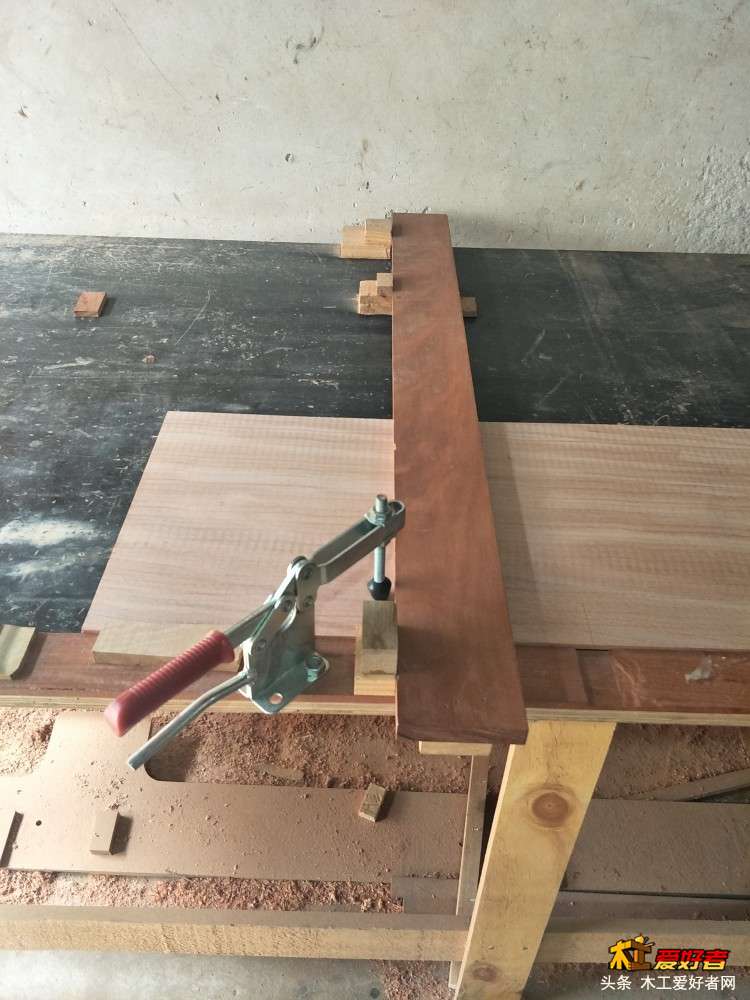

摆放好靠山，调整夹紧夹具。

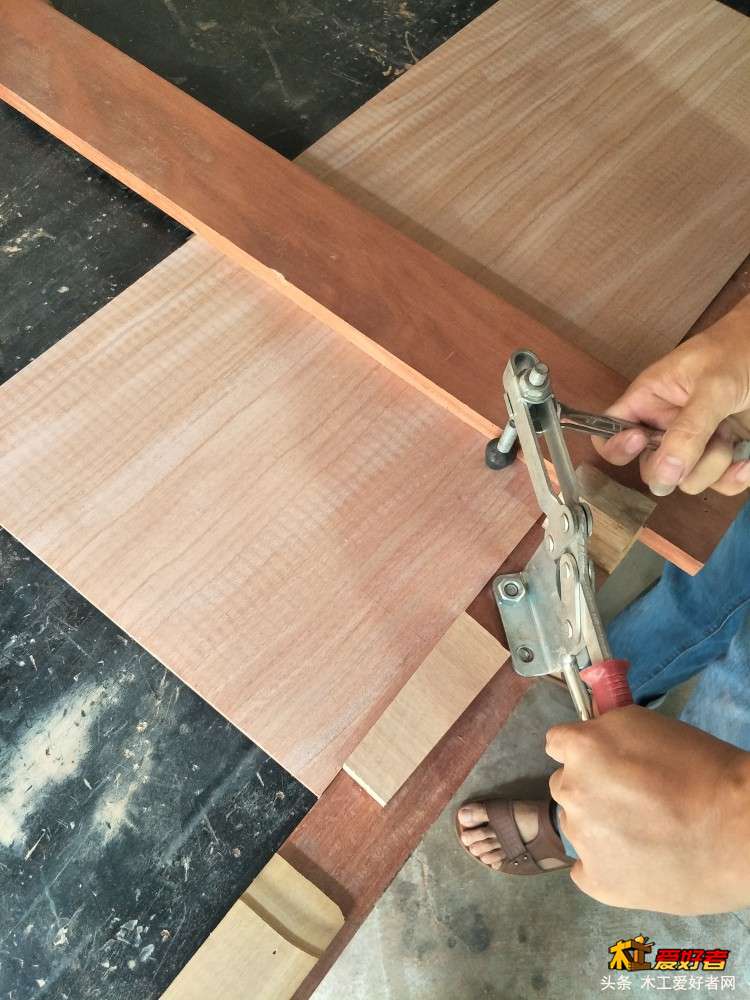

调整好板的位置并夹紧。

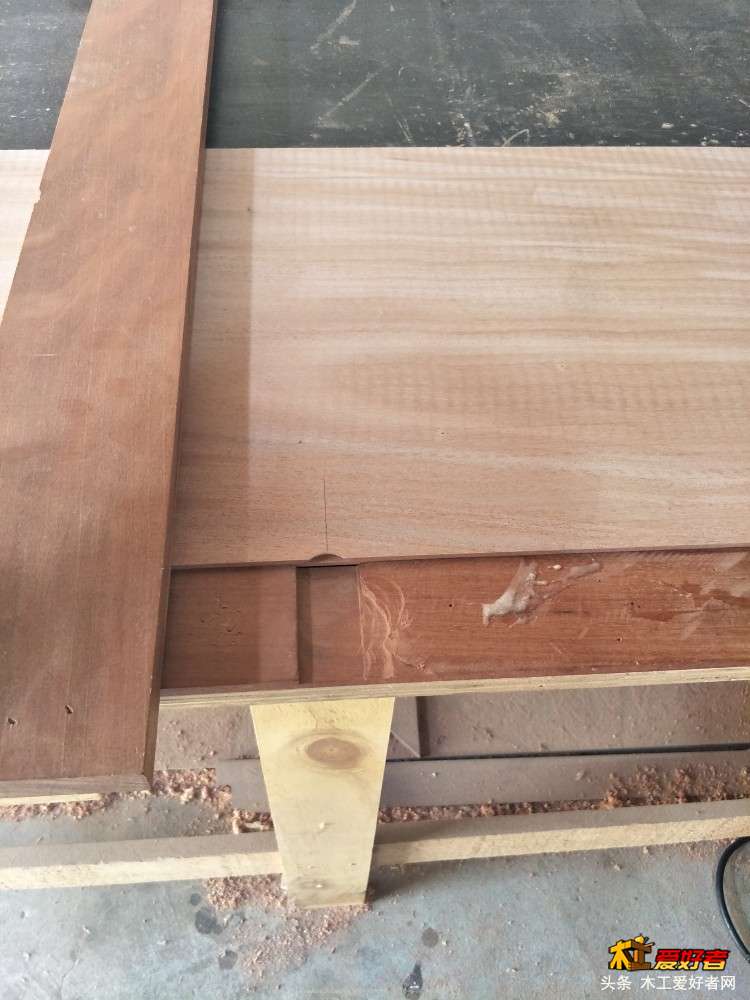

. Y. J5 I/ o3 g# N5 Z: x; u测量靠山到燕尾槽中线位置距离（没有取到图），试切，确保燕尾刀中线与板上的线位置重合。

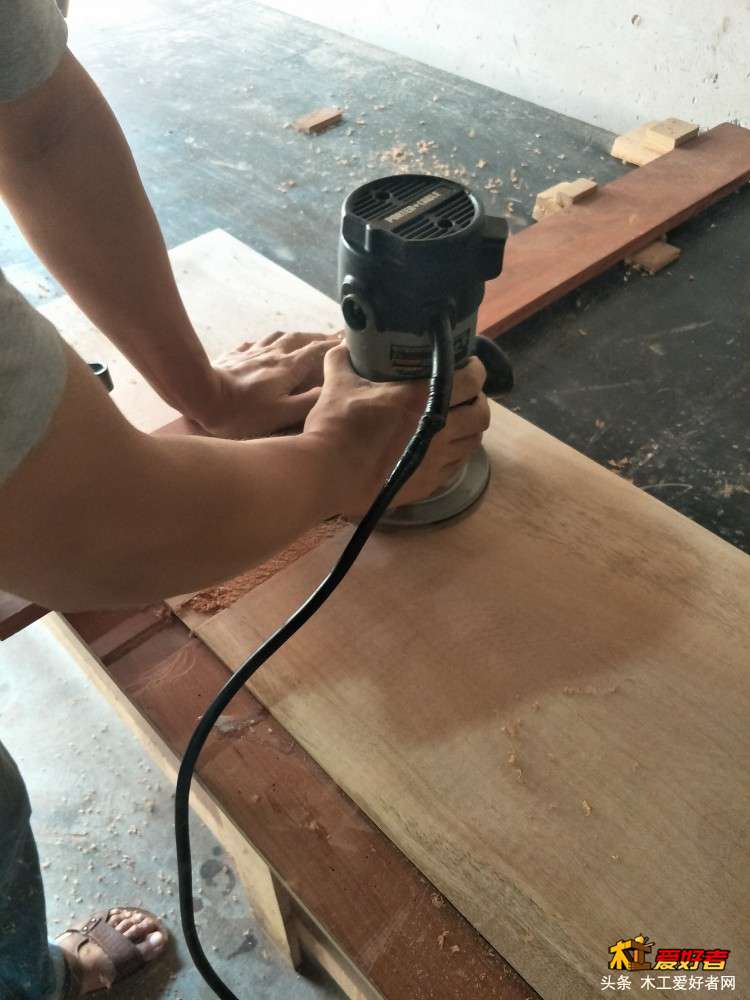

没有问题后，固定定位块，拿锣机铣通槽。

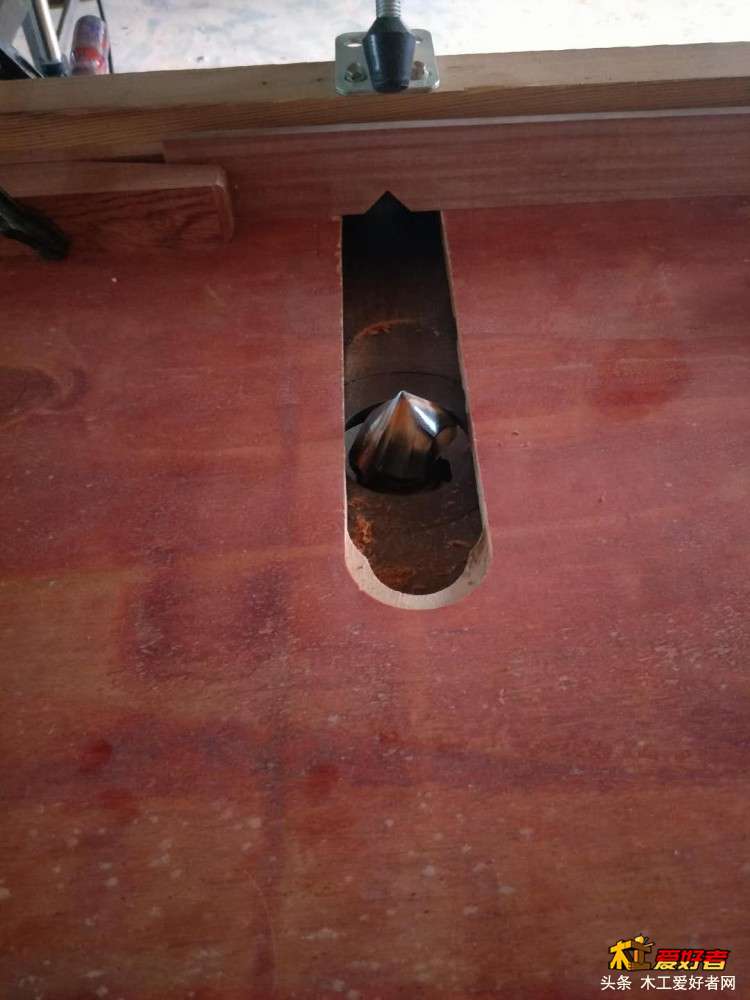

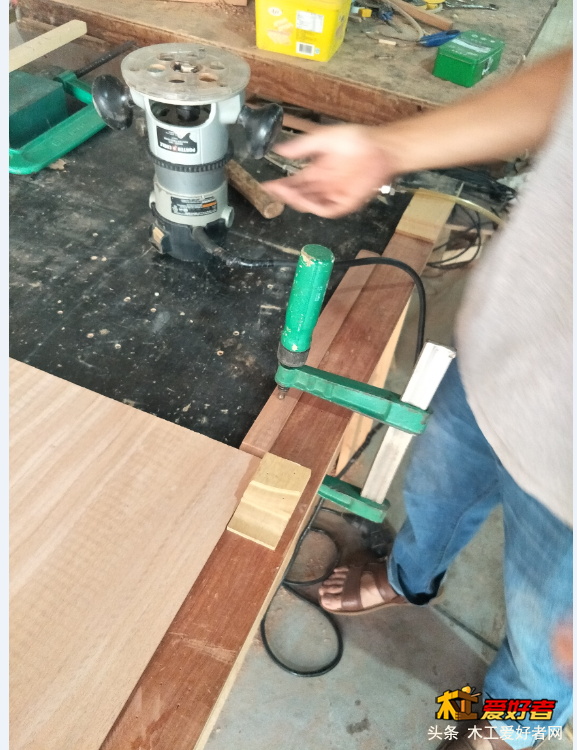

' x0 x# w/ Q2 n锣机，面板，靠山的位置关系。

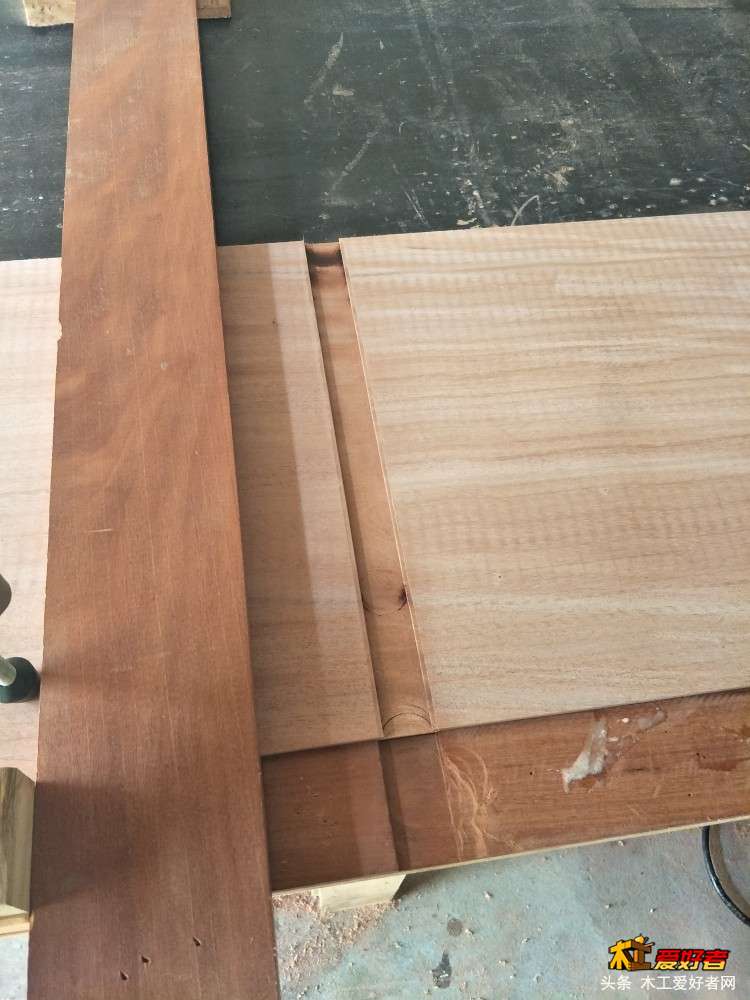

铣完燕尾槽后的样子。

6 X3 H/ j% G: Q* a- c2 }

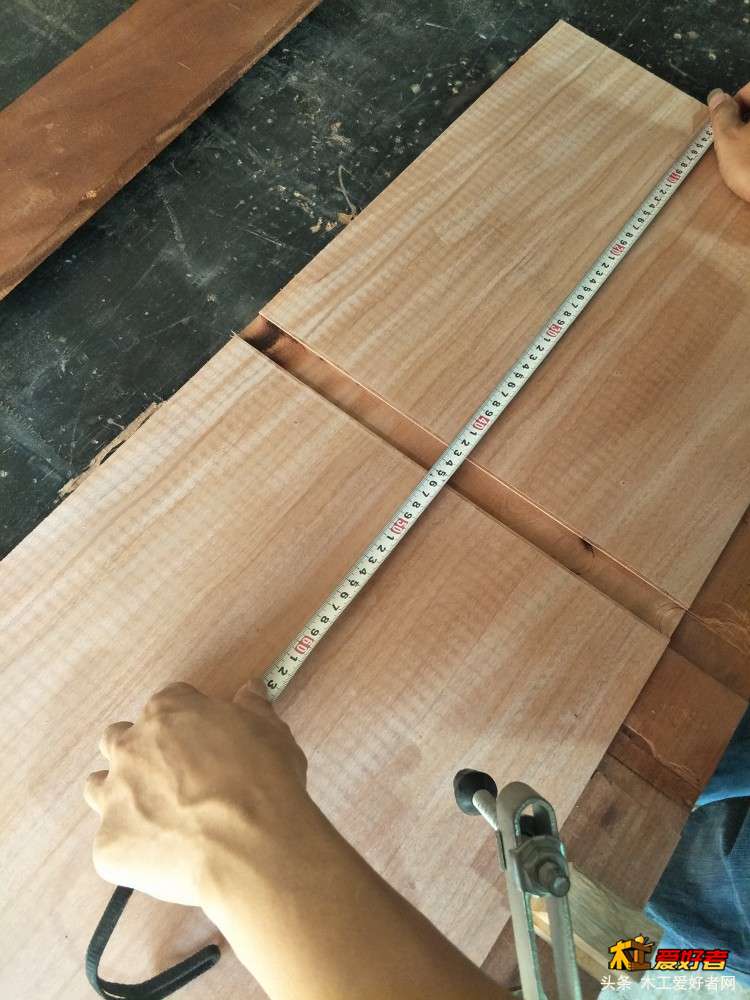

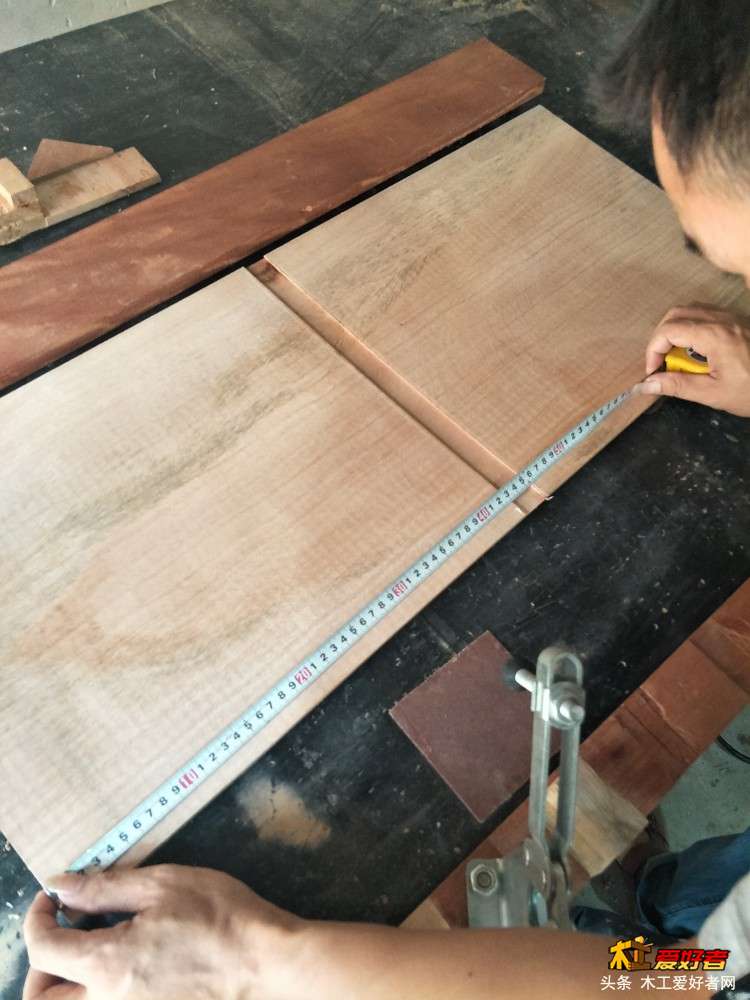

8 D4 p: H& X6 A$ L  _两头回尺测量，确保尺寸准确。有些许误差可微调定位块。

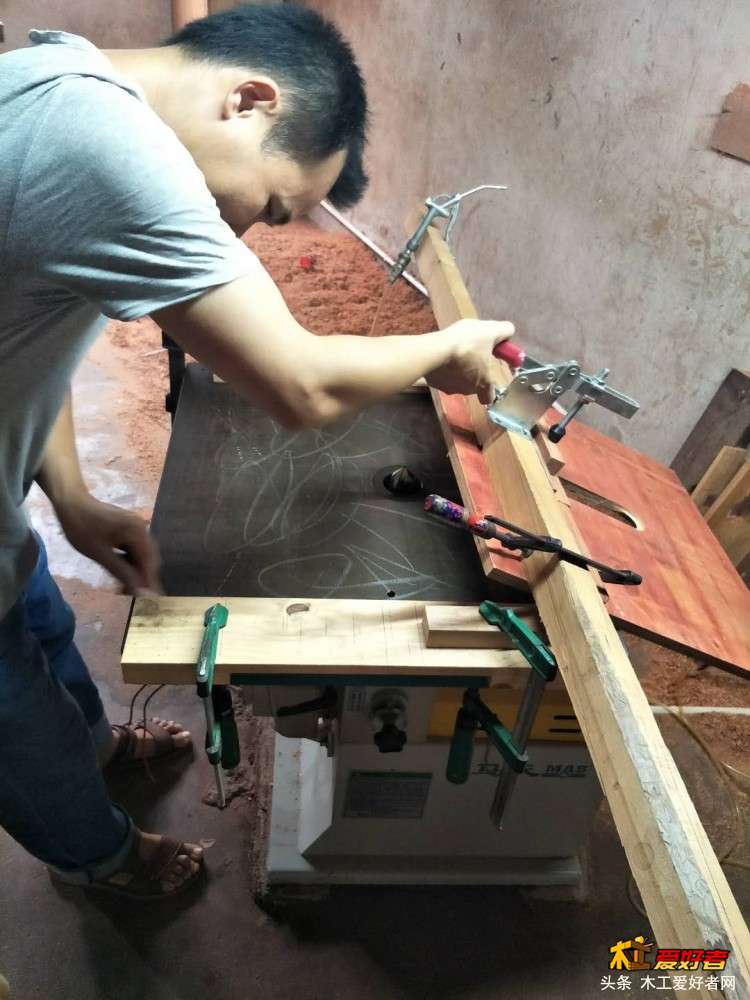

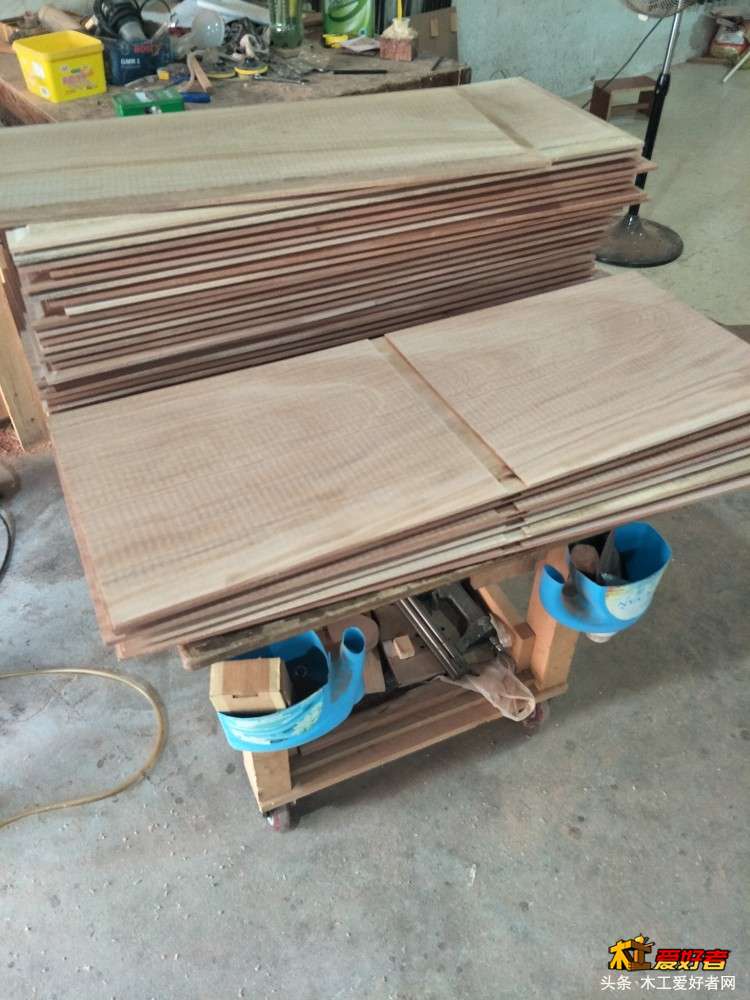

批量铣燕尾槽。
