我的木作学艺之路（四）随记画线凿眼开榫

liujingwhx

在这里需要强调的是，无论是榫头还是卯眼，所画线都必须是图纸标示的尺寸，不要做任何更改。相信大家和我一样，对榫卯结合的这个紧头如何处理，宽窄是否恰当，吃线还是留线的问题都有疑问。这家企业师傅们的处理办法是，当卯眼位于中间位置，是要有拉力时（拉住两较长结构件，不使其发生长度上的弓形形变），或是卯眼位置距离端头长度远大于卯眼长度时，是要榫宽大于卯眼宽的，即榫大眼小，卯眼要小上0.3-0.5mm。当榫卯结合所受力不大（只是一个外在表现或并不太吃力），或是卯眼位置距离端头很近，这时候是要榫宽稍微小于卯眼宽度的，这时是榫小眼大，卯眼吃掉线就好。需要注意的是榫头是按照图纸尺寸不变的，变化的只有卯眼。至于榫颊和眼睑的结合，这里用的是相配套的固定刀具直接开，榫厚小于眼厚，这是常识，大约有0.1mm吧，师傅给我说了我忘记了。如果榫厚大于眼厚，那么榫头会将卯眼撑裂。

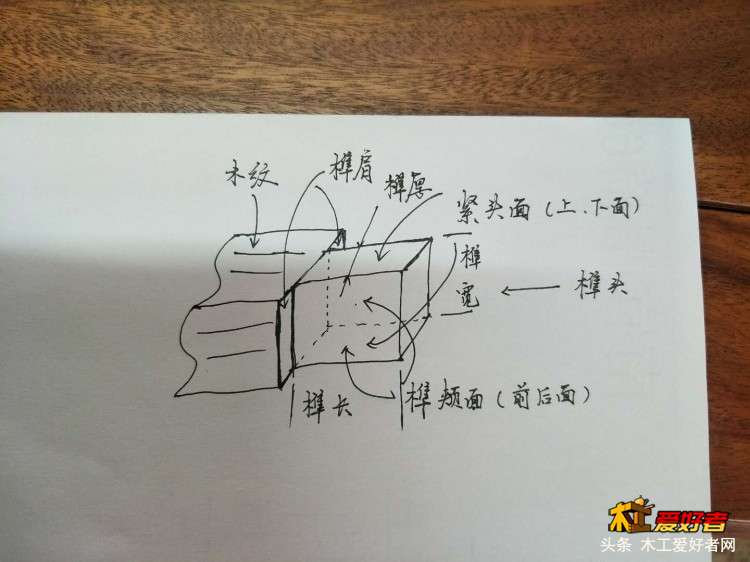

* \- d% t0 e: ^! t榫头一些特有名词的指示位置，对应卯眼，我没有画，应该不难想象。
/ Z# _2 c# @2 [; E% p4 ]6 [

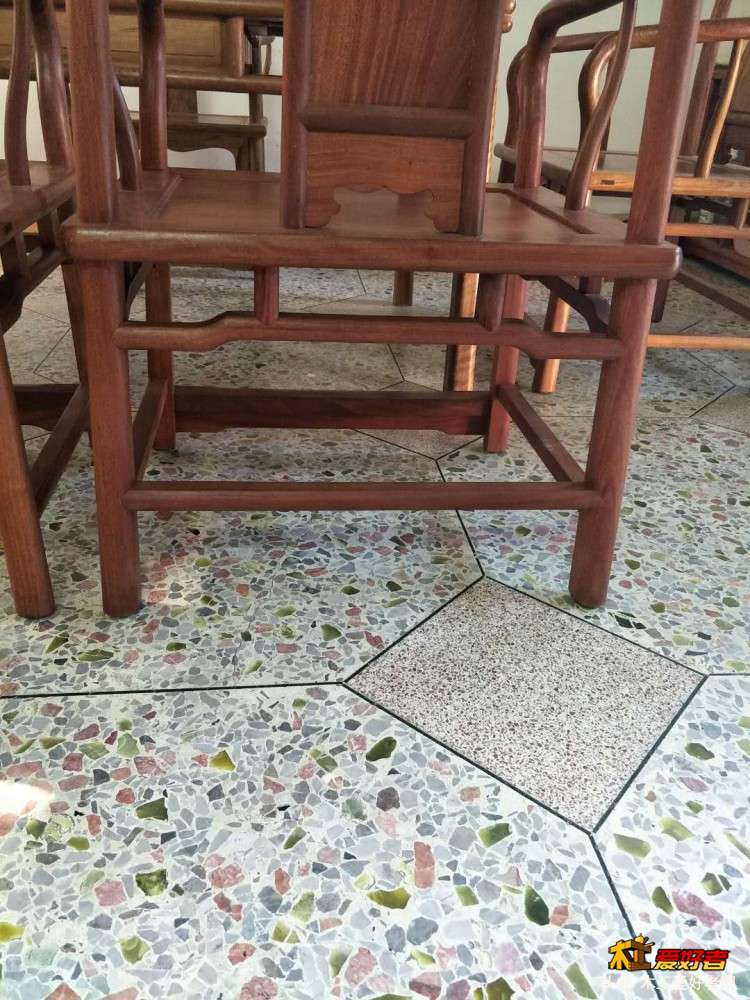

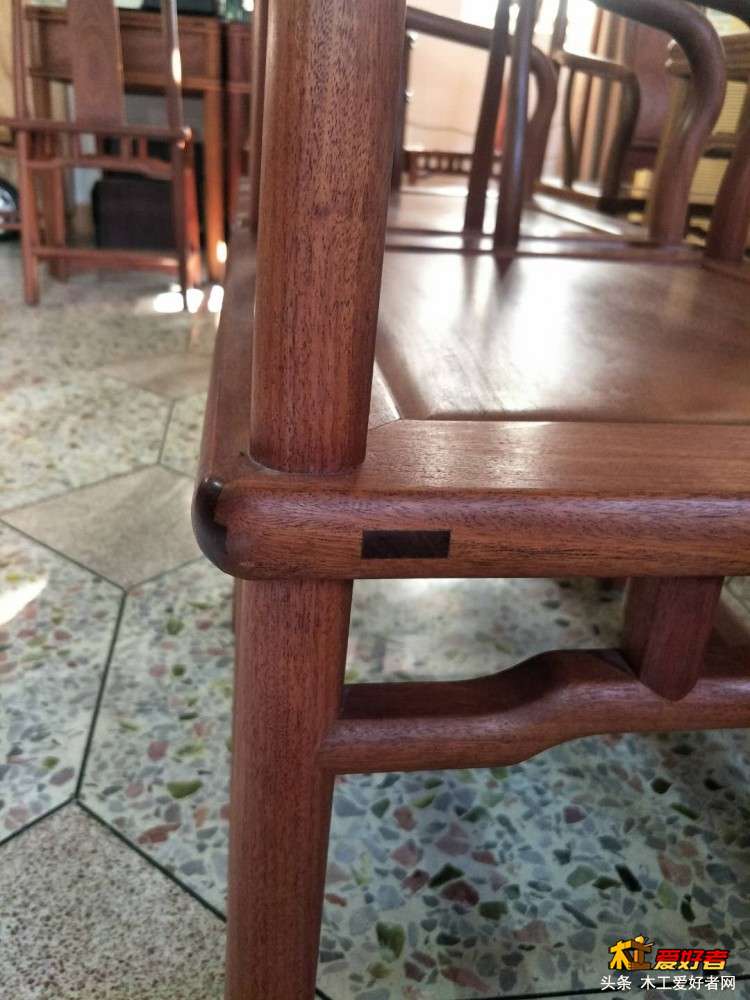

8 n- L  C9 V0 y% L6 M) u这个南官帽椅矮老连接罗锅撑和抹头的榫卯连接就必须要紧，罗锅撑和下面的横撑连接两后脚的榫卯连接也要紧。
! ?3 V( b1 b" g  e- p9 U7 _9 E
7 ]+ Z% k( Q7 w" V# O攒框45度角接的边抹榫卯就要松，不然就会裂开。
; Y& z" c8 N& n+ y$ z$ K$ E& `  i总之榫卯的松紧，和它在这件家具中所处位置有十分密切的关系。不是单纯的这里是要吃线还是要留线的问题，也和木材的软硬有关系，软材弹性大，所有榫头都做紧了可能也不会裂，硬才的端面榫卯连接可能稍紧一点就会裂开。所以在设计一款家具时，你就要考虑很多因素，力学，美学，结构，材质，加工方式，刀具是否合适，组装顺序，表面处理工艺等等诸多问题，要学的东西很多，慢慢来吧，加油！
2 l# Q0 P: a5 o% `$ k

liujingwhx

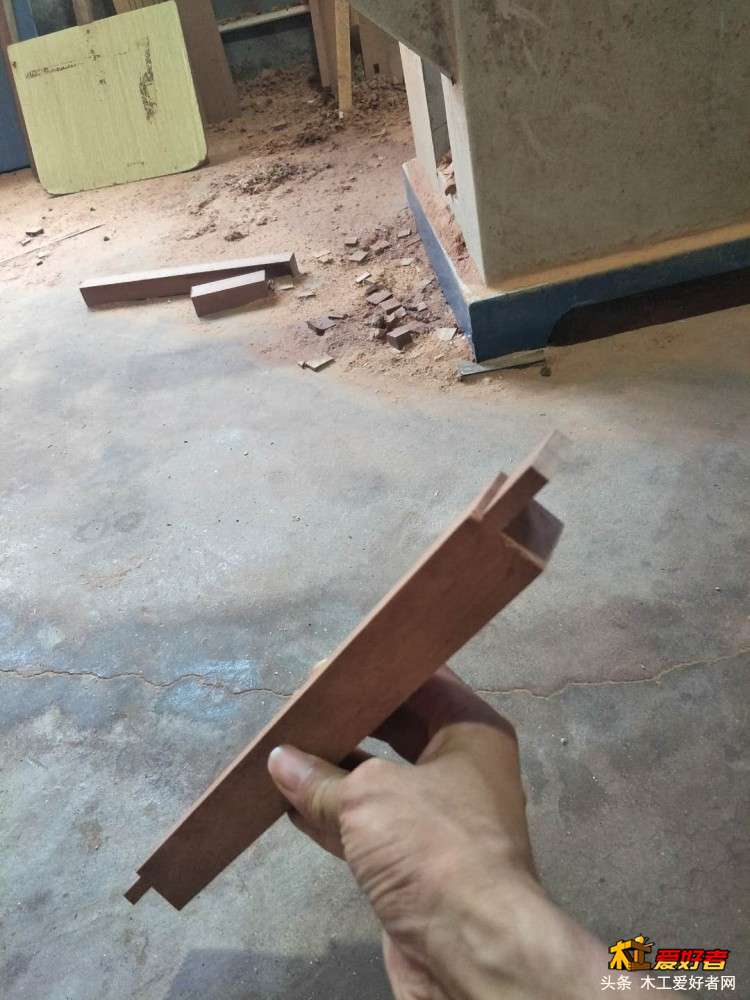

除去飘肩，长料开榫舌（例如牙板束腰分开做，又不用栽榫，牙板开槽，束腰开长直榫，这个长直榫我叫它榫舌），格肩的虚肩，这些榫头不是在五碟锯开出来的，其余所有形式的榫头都是在五碟锯上做出。原理都一样，就是做减法，将多余的不要的去除，需要的保留，需要注意的只是标准如何才能保证，采用什么样的做法才能又快又好。这里我会拿一些常见的榫头举例子。

lenawoo

真是技术

liujingwhx

今天帮师傅搬家搬了一天，很累，不更新了，抱歉。

liujingwhx

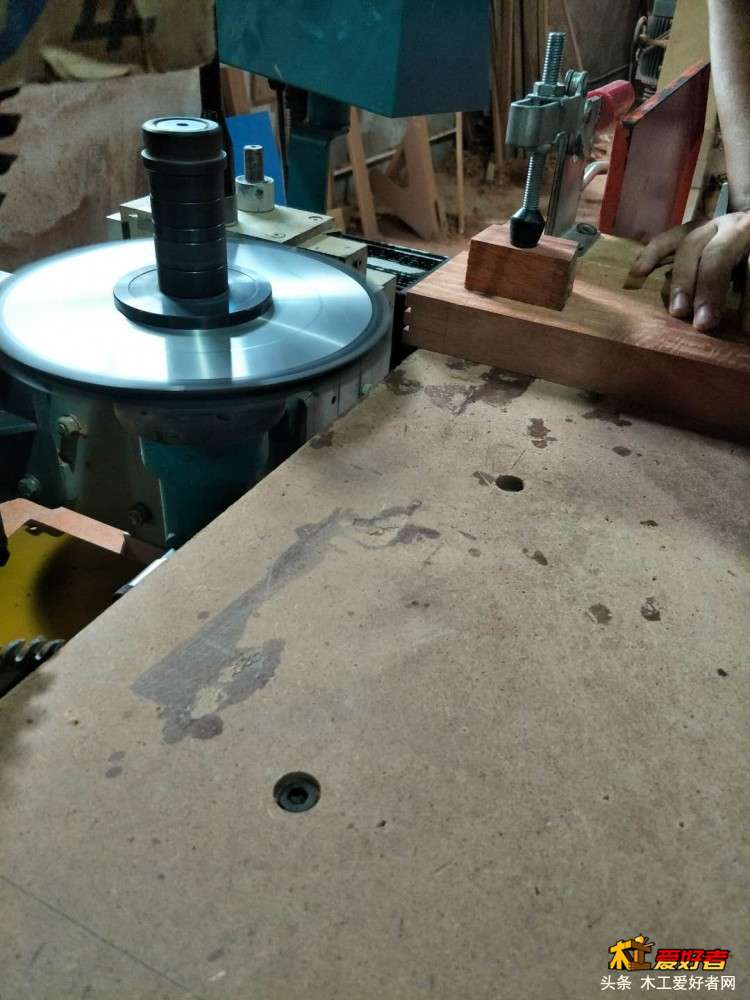

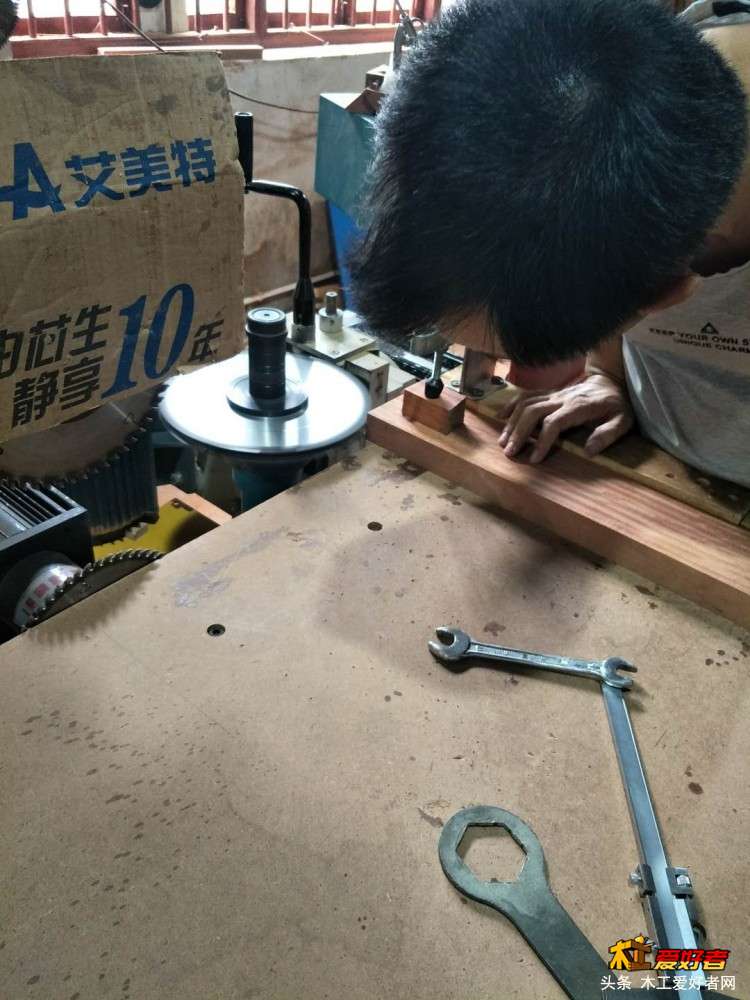

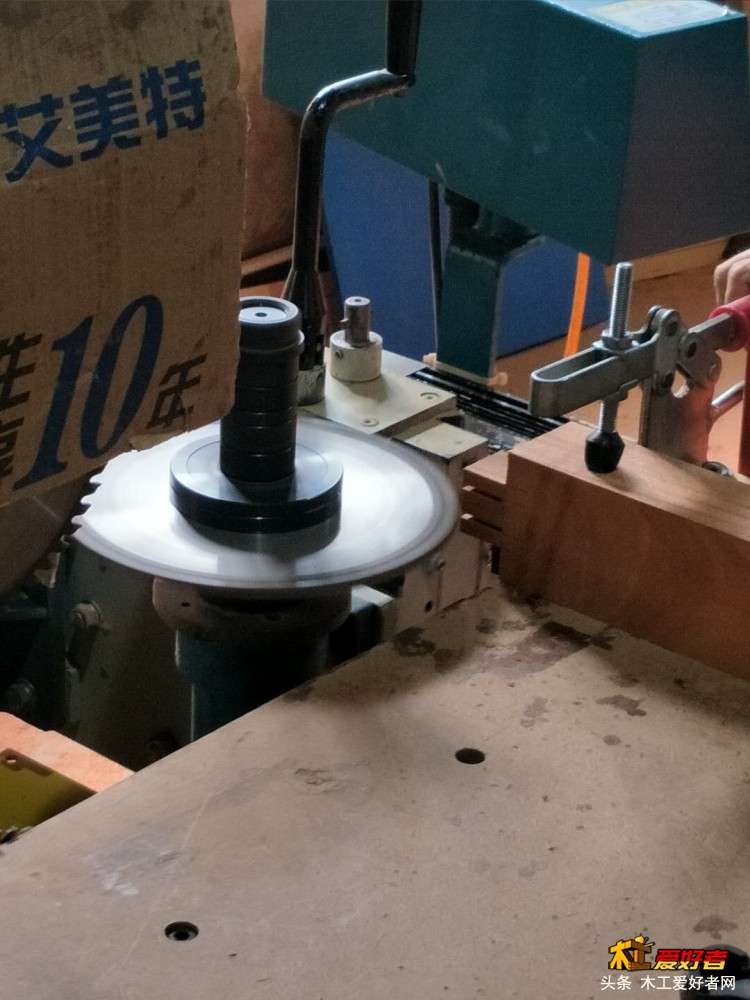

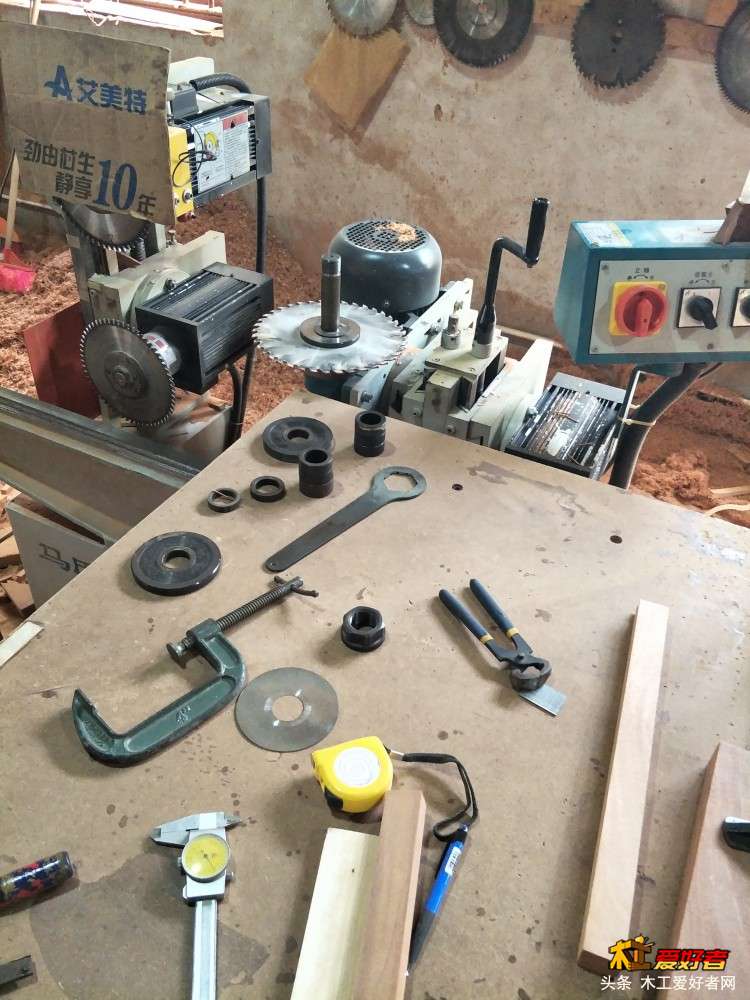

五碟锯，更换锯切榫厚的锯片。这里先拿直榫举例。

调整时要使两片锯片的齿对齐，这样好对线。

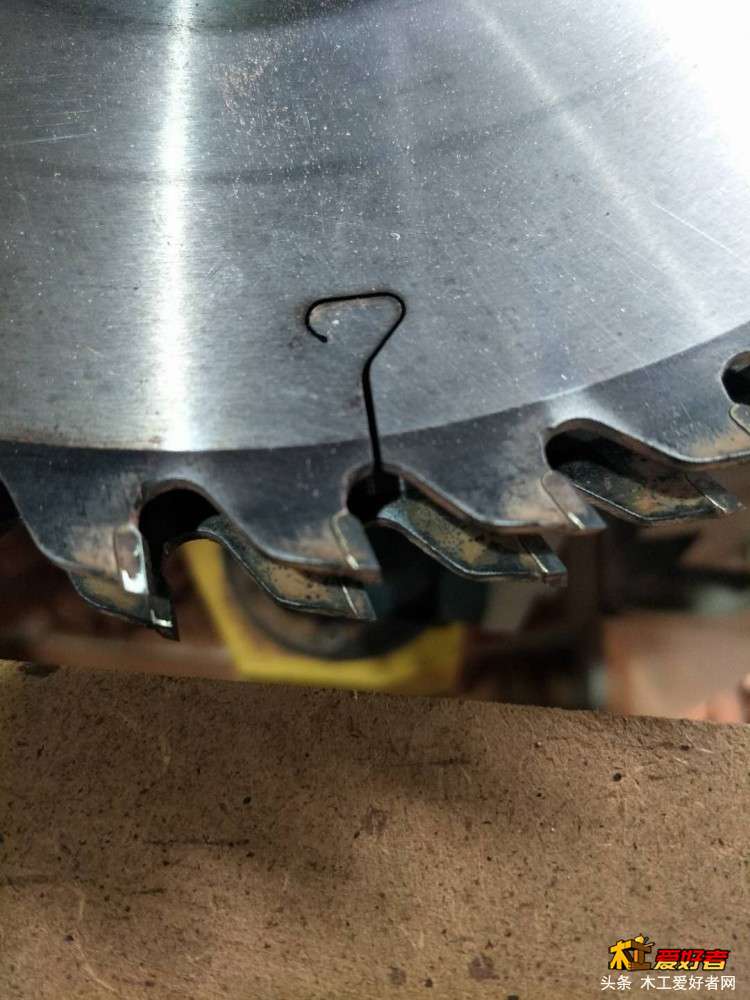

锯齿对线。

7 v2 |. p$ A. N1 _这是没有开榫之前木料的样子。
+ g% M8 d: }" W. {8 I5 _

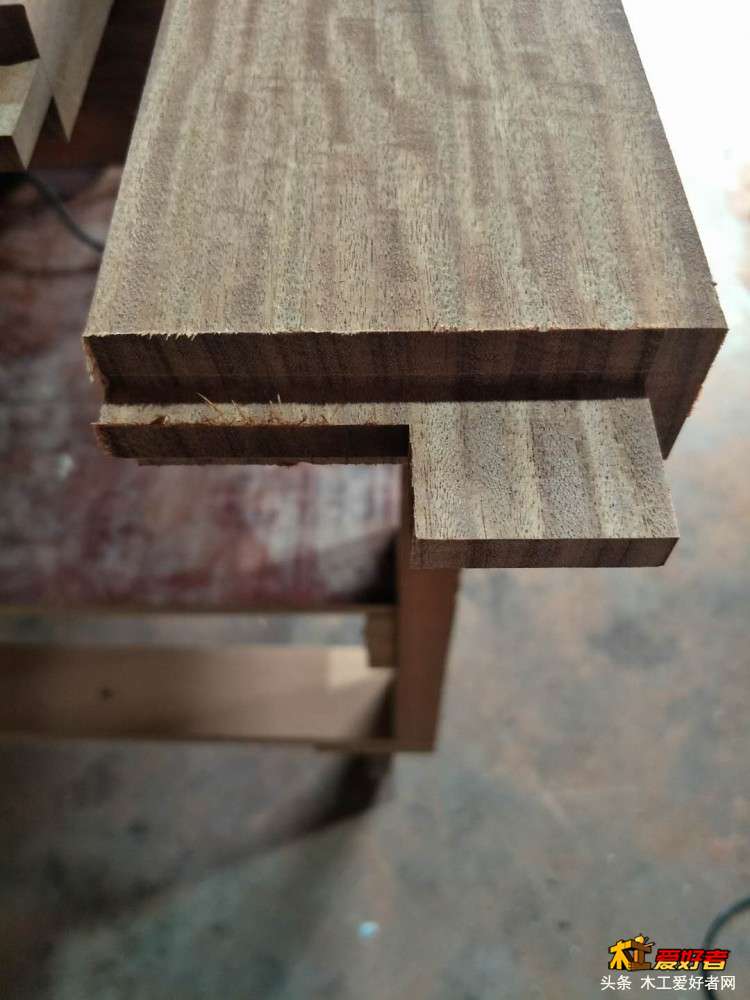

这是最后开榫结束后榫头的样子，一个阶梯榫。

liujingwhx

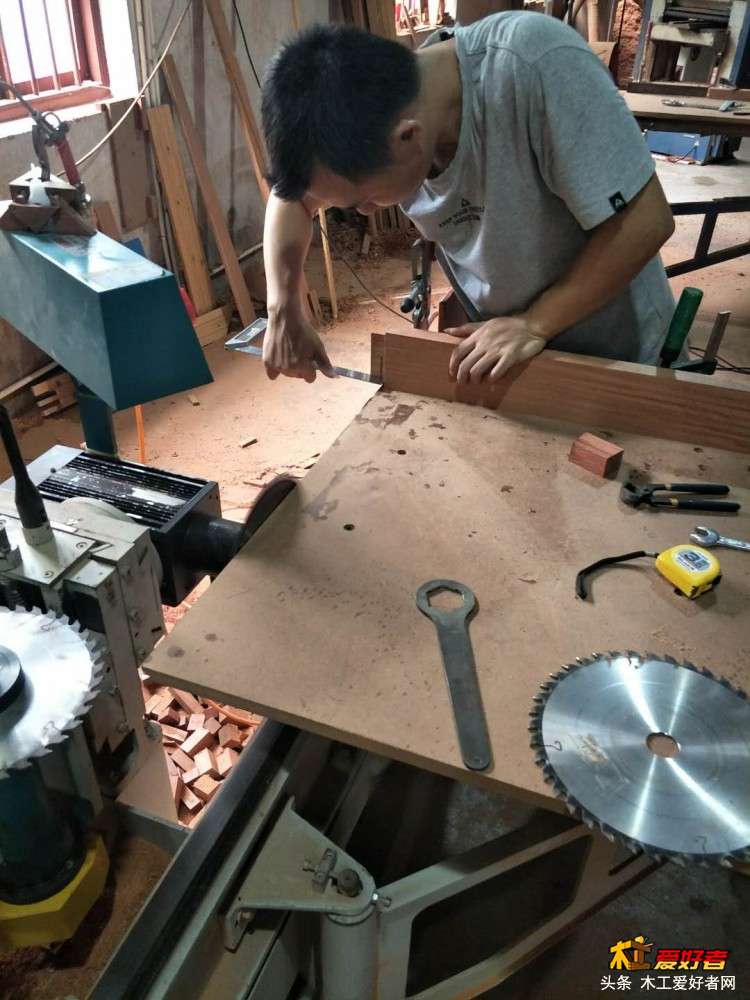

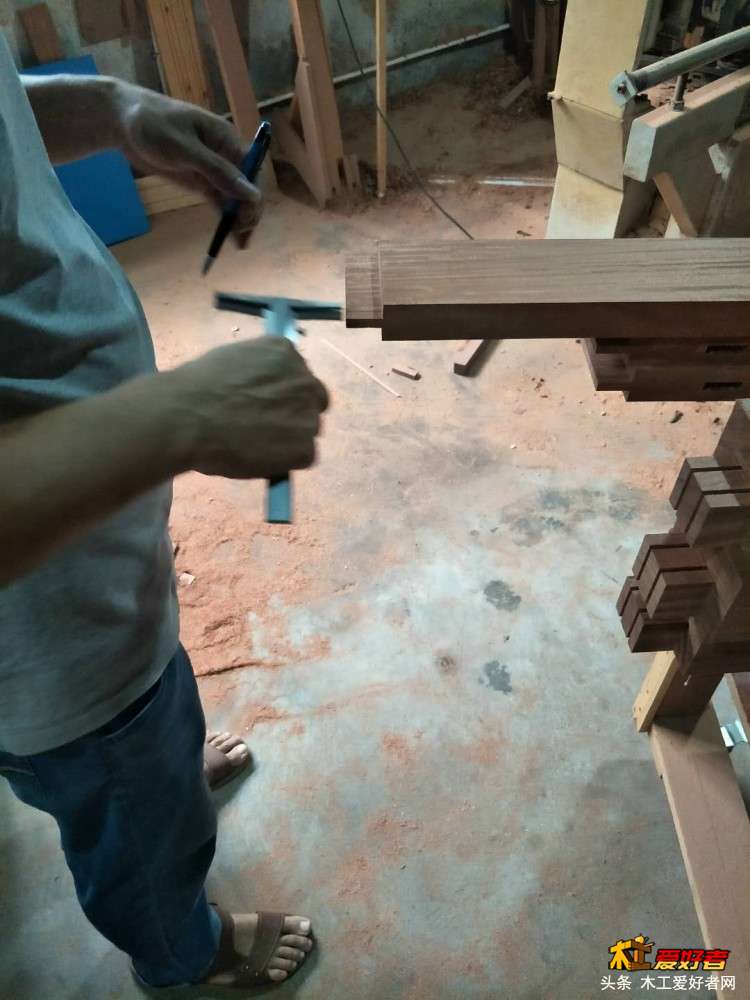

% L5 |$ _* I, I画了一个榫头线
( j; e& u4 B" M3 Q1 `, {( \. E9 C# `
& H) D; R: y7 k( W5 x# i$ g, t1 G/ r7 i/ o

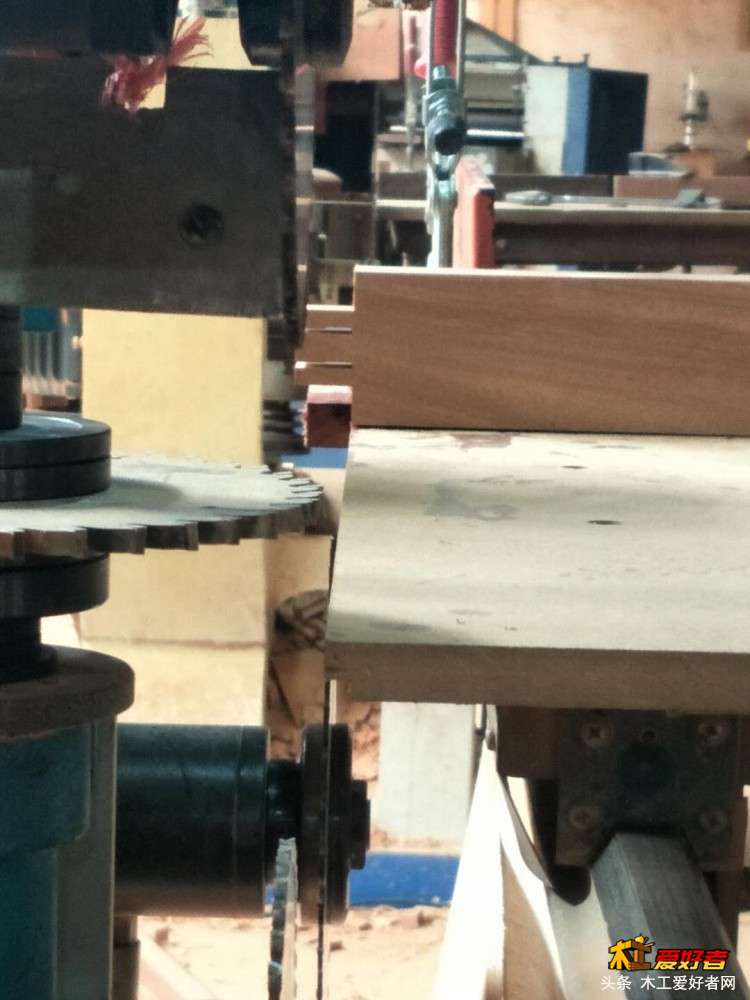

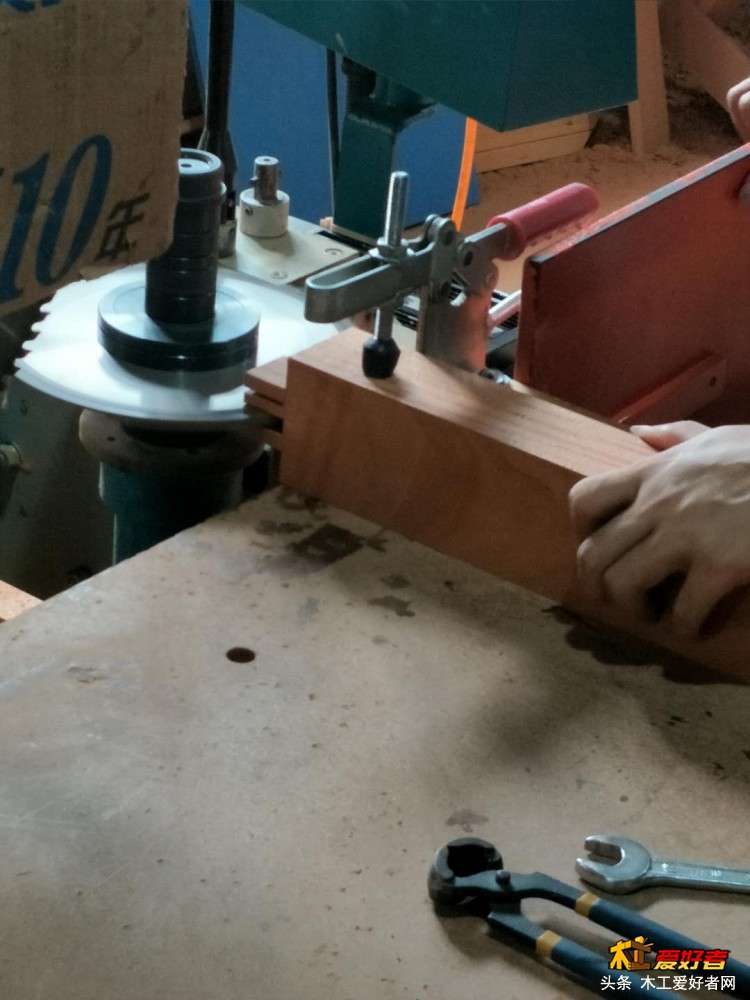

试切，看看对刀情况

6 ]# |4 j6 d, W

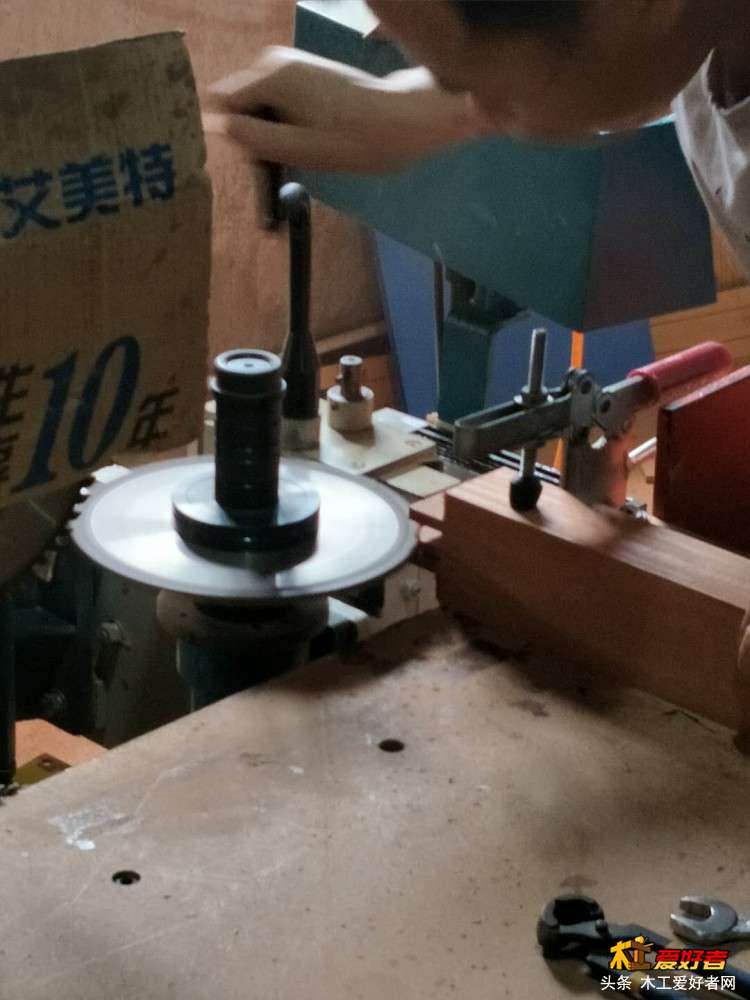

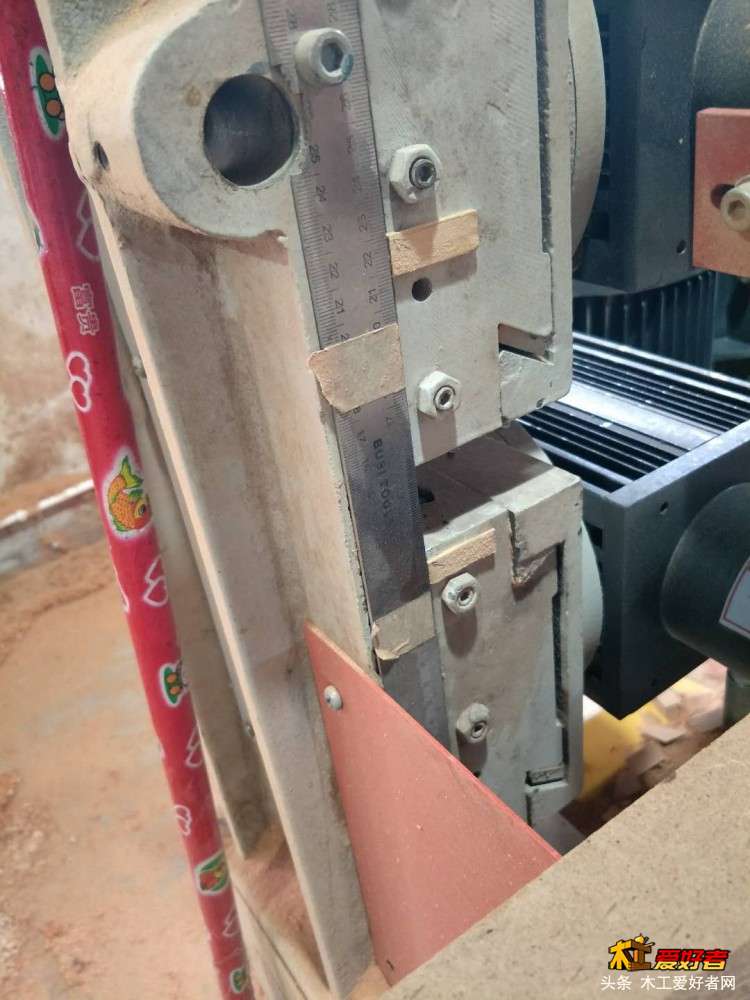

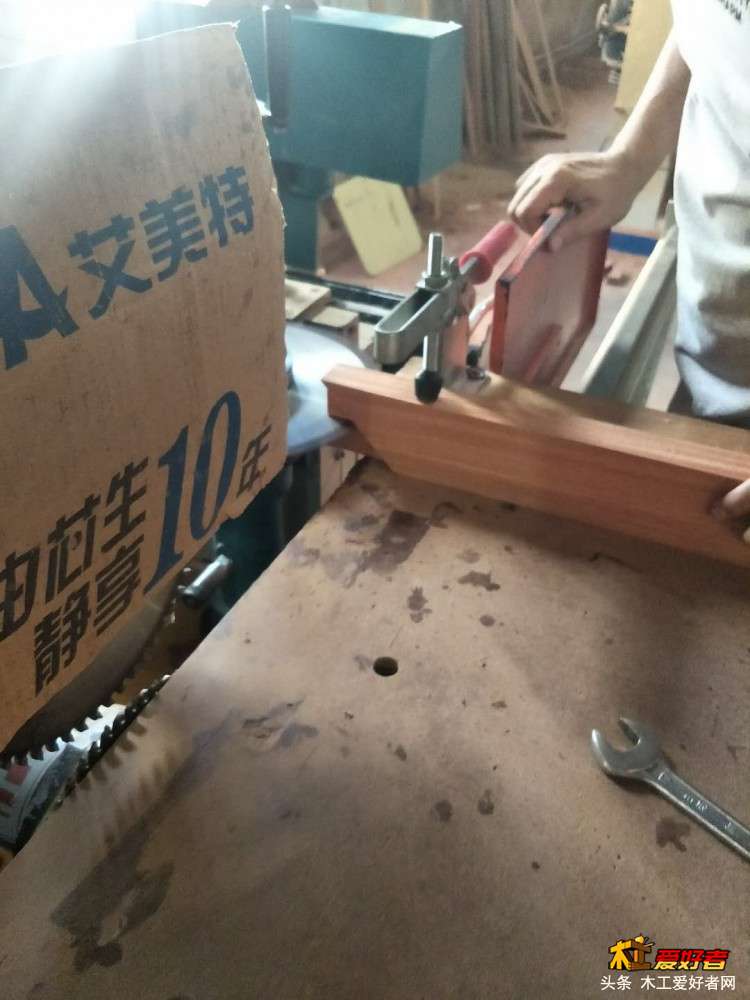

# ]8 h1 Q& W7 v. ~, V* }; I$ i调试锯榫肩的上下锯，试切，看看锯片是否到位。
# x6 j) z6 P/ Y$ T
/ B; o4 |5 Z  F3 M

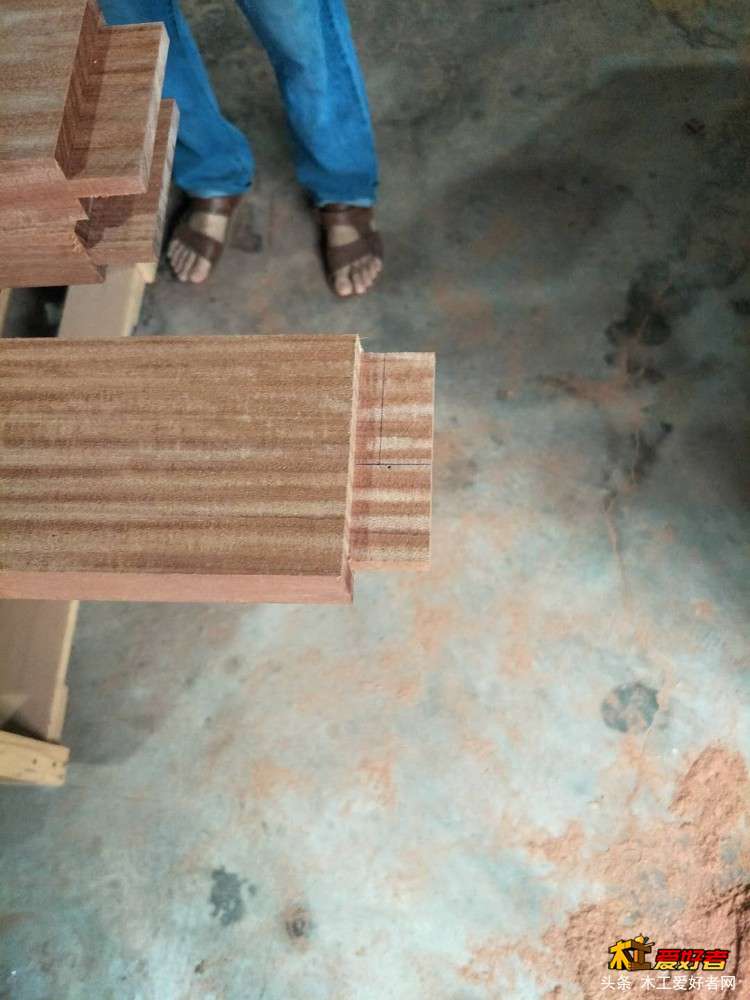

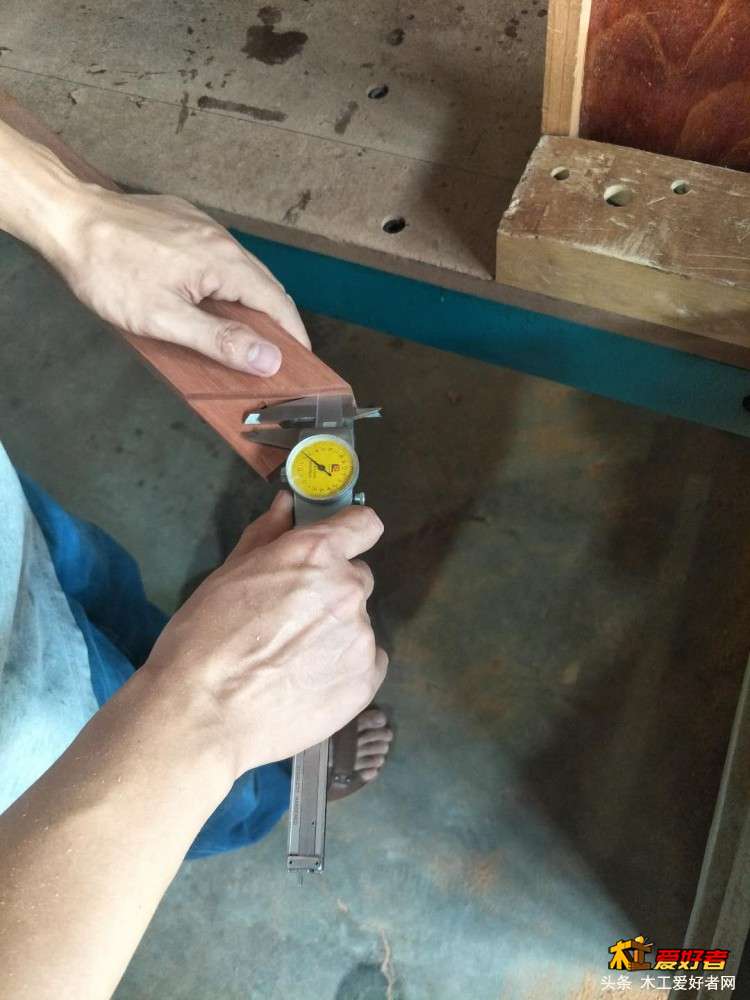

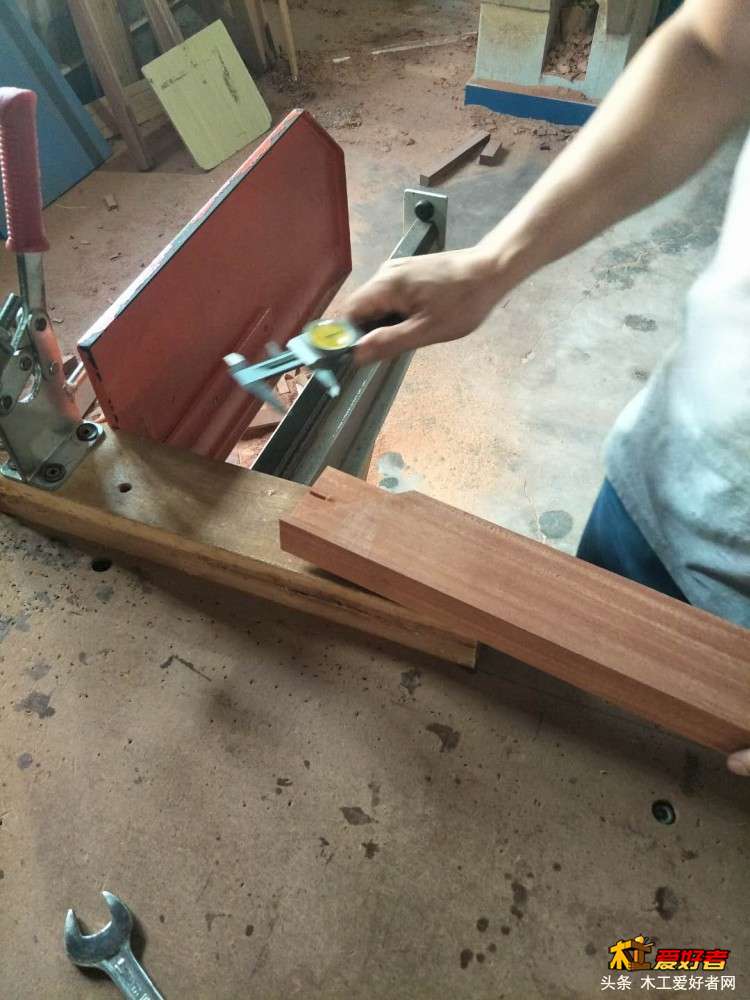

; [8 z, E, F% e3 W9 k  |试锯之后木材端头的样子，并游标卡尺测量榫头厚度和位置是否符合尺寸（主要是位置尺寸，因为榫厚用的是固定尺寸的垫片）。这里我只有测量全榫头的尺寸，但是前面的那一步不能省。

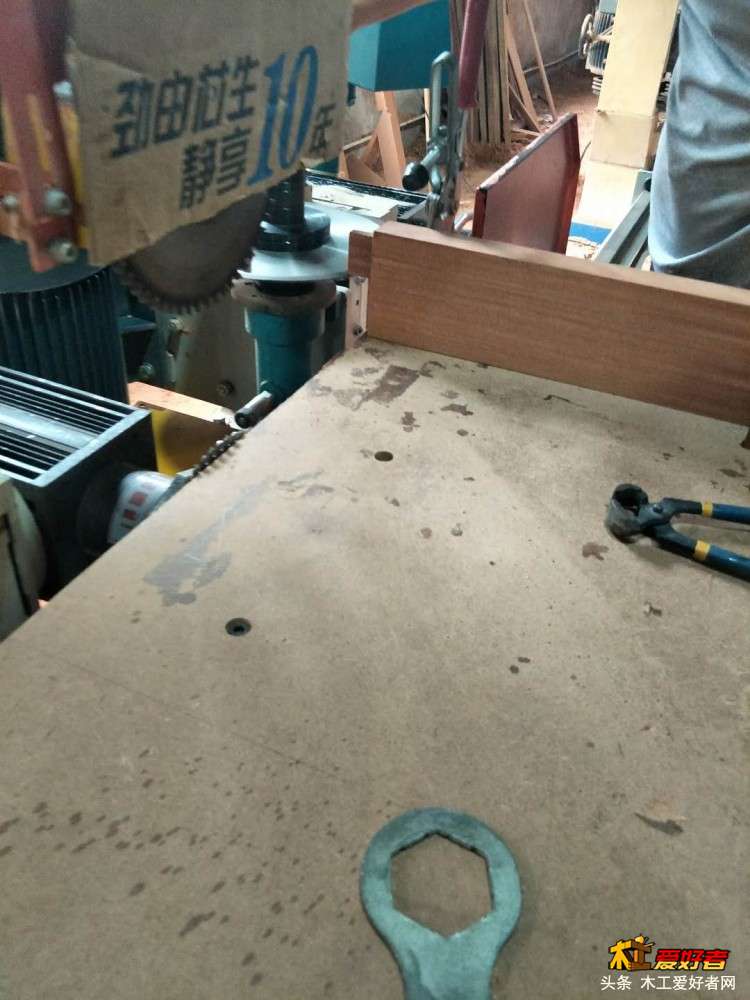

' k. p7 R4 e& V/ x+ j# y没有问题后，调整到全榫长，过锯。
" S2 S* {1 x: ]% t
4 ]4 c9 G. V' a& y: l

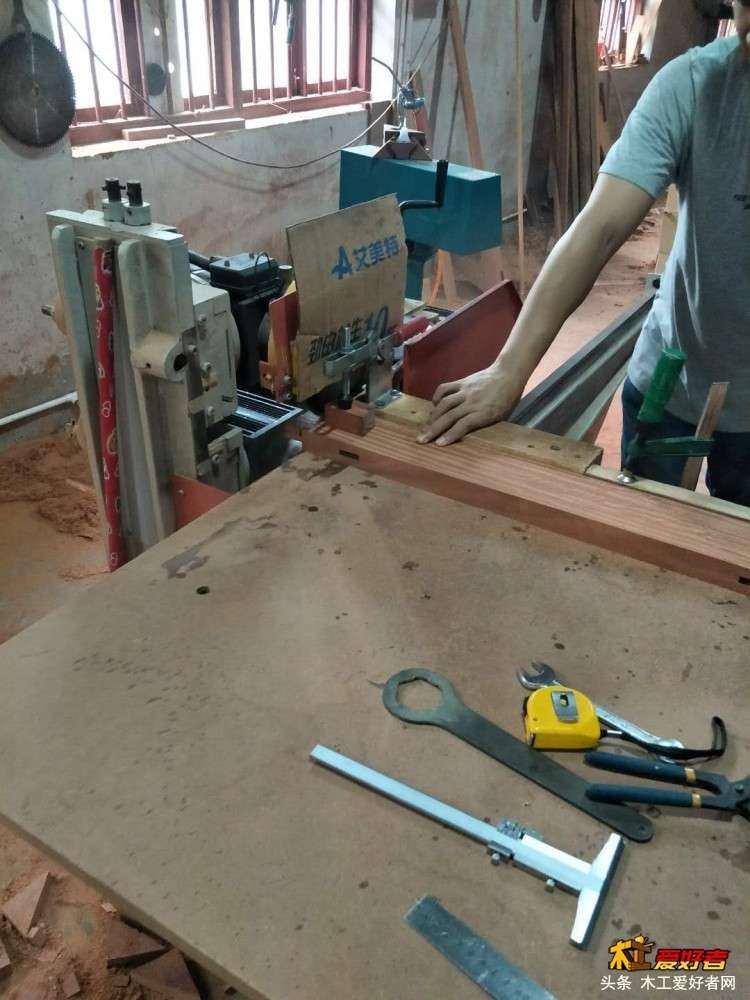

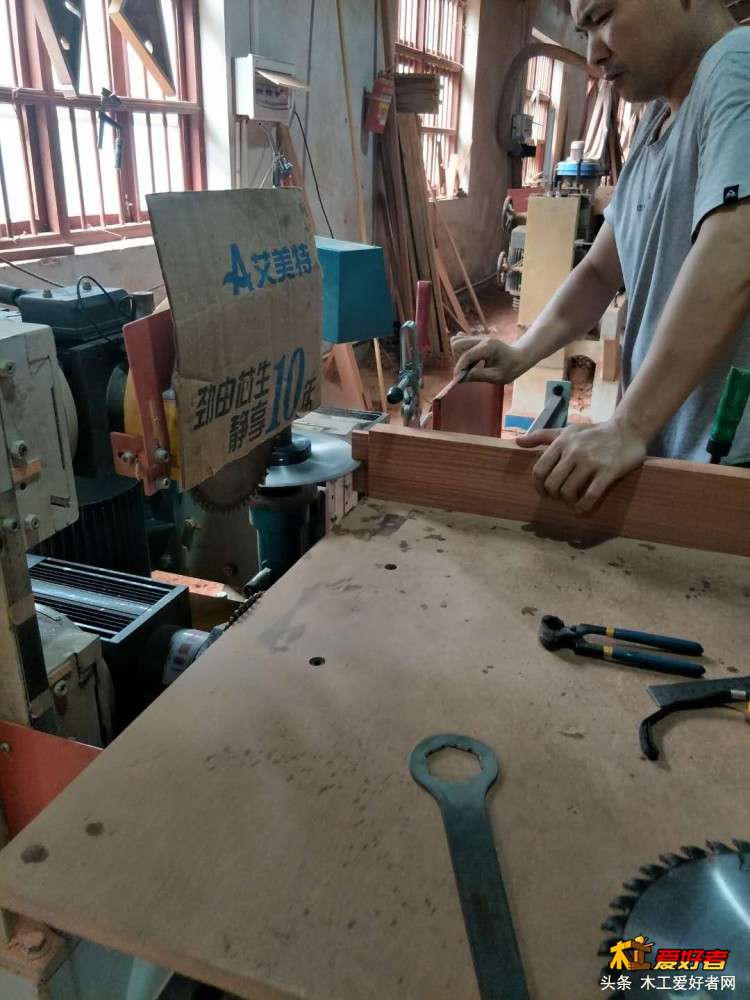

精确测量榫长，回尺看榫肩到另一端面的长度有多少，掌握误差范围。达到要求后加长靠山，放定位块。

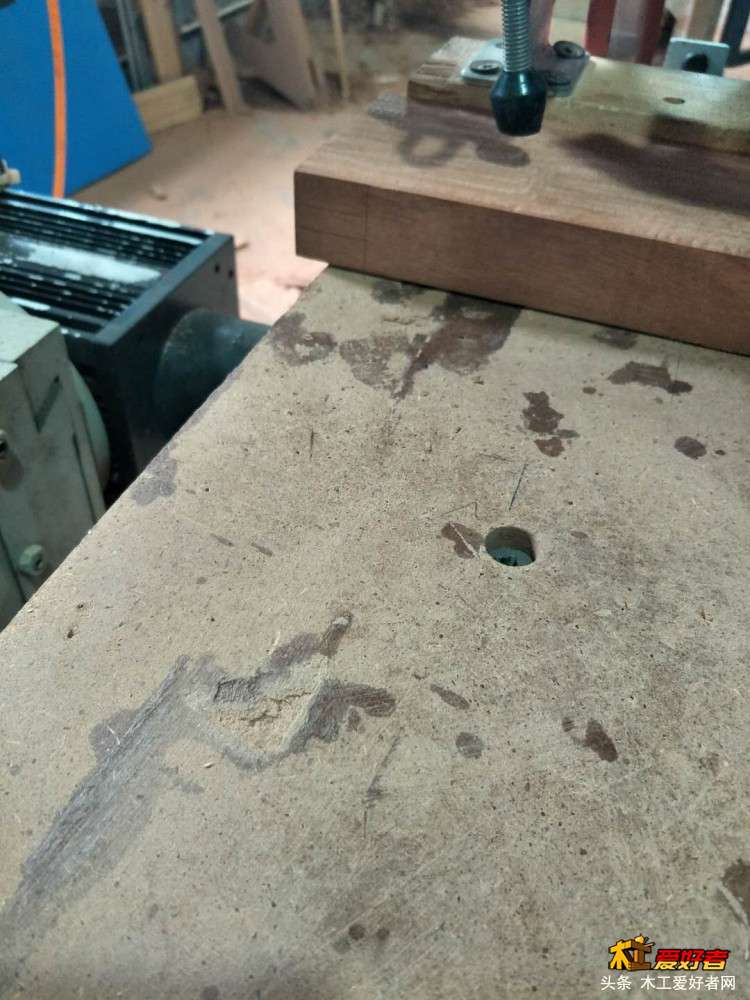

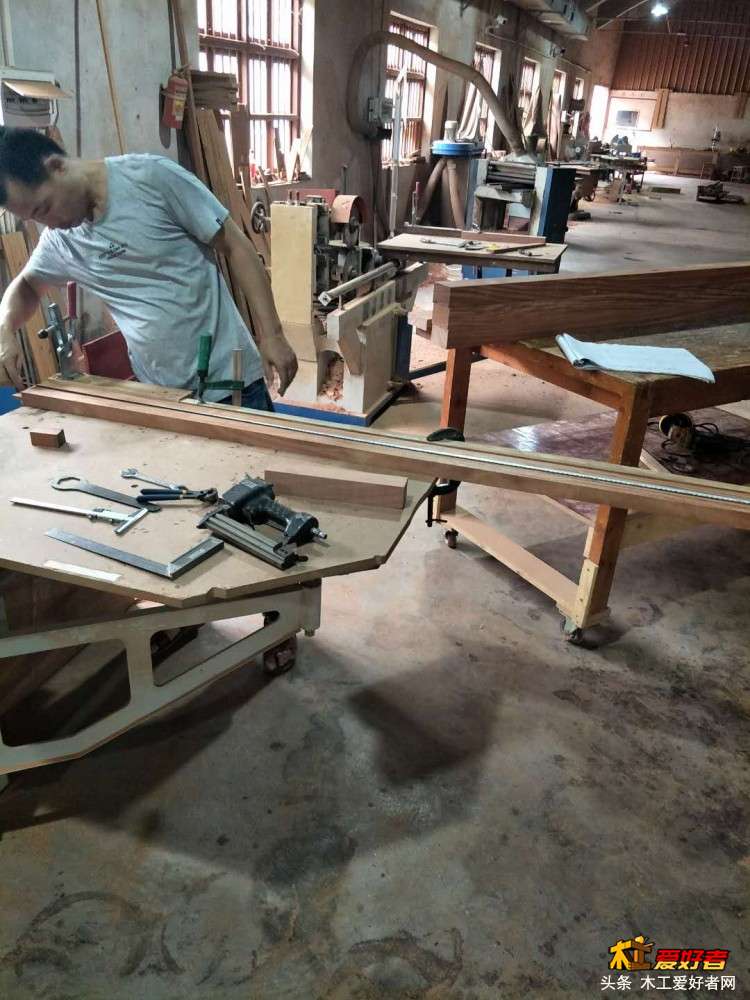

- e% {7 C, K2 g6 p加长的靠山和后置的定位块
+ d3 C% t8 w+ w9 \- ^9 q+ c

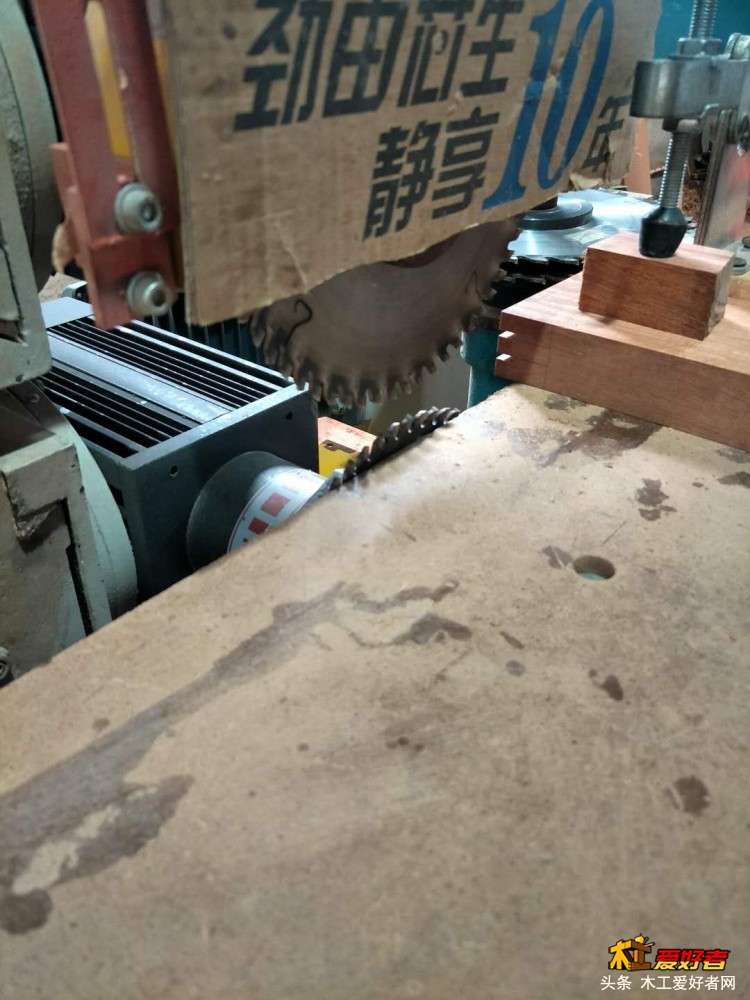

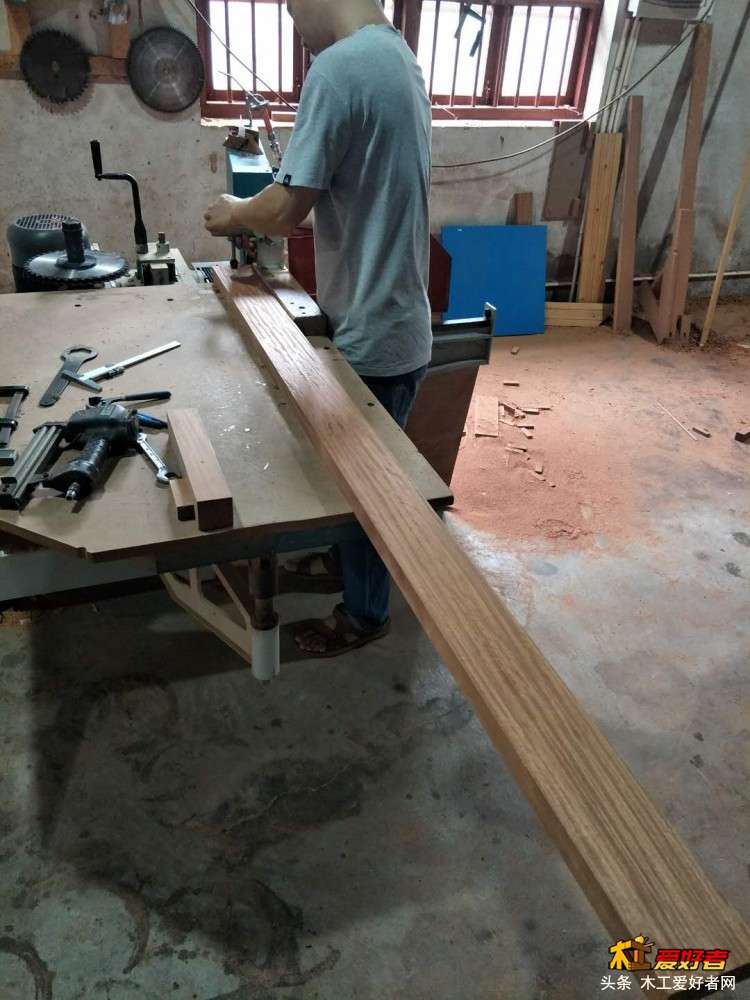

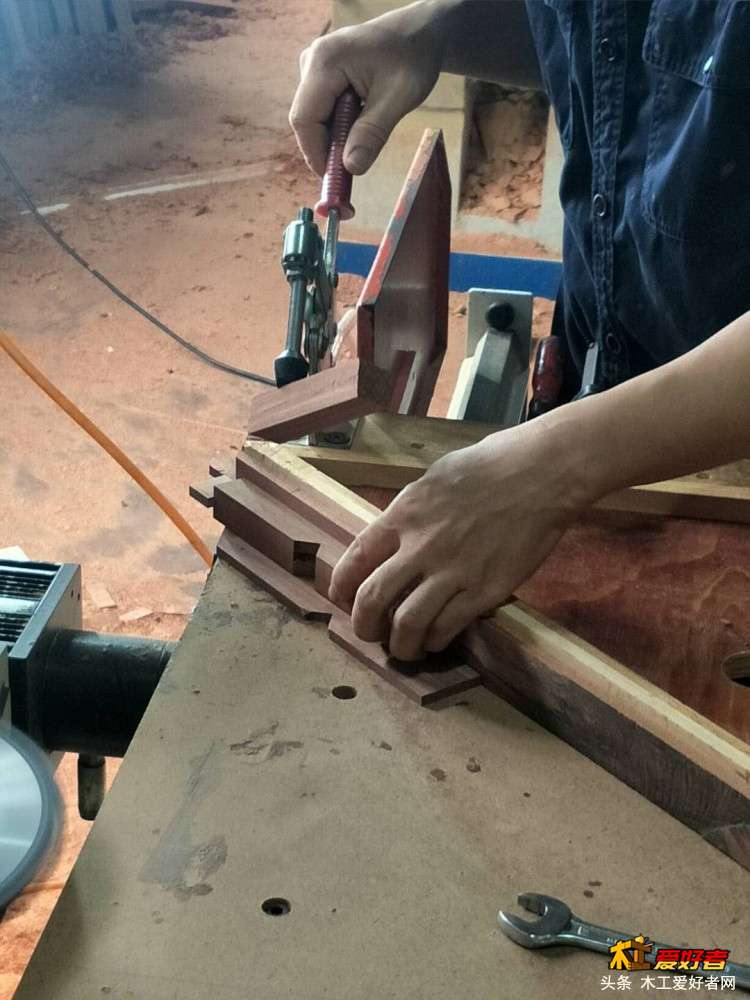

这是一张锯切另外一段榫头的图，放在这里是让大家看到加长的靠山在推板上的夹紧情况。
1 q) `0 r8 K/ _9 h& s! U将剩余木料这一端头的榫头全部开掉。

这是钟师傅在已经开了一次的榫头上画线。完成上面的操作后得到这样的榫头。下一步要切掉一个小长方口，图上显示不是很明显，仔细能看到一条直线。
* `; R( \2 A3 A2 Q- s# y, m8 g

木友瓜瓜

liujingwhx

当两榫头是对称的，就是形状和几何位置一模一样，可以直接将木头掉头开另外端头的榫。需要注意的是开过后仍需回尺测量两榫肩距离，确保内空尺寸。另一个注意点是当榫头的榫肩宽窄不一时一定要注意观察两榫头的榫肩面是否一致。
+ D8 G' D+ S, J) q, N+ j. }: v, j
3 W2 q* ^4 ~' m. H' f这张图显示的两榫头一模一样，但是上下榫肩宽度不一样，所以位置一定要看好，千万别放反。

liujingwhx

这是将那一小块长方形小木块切除后的榫头模样，我没有找到操作它的图，讲解一下好了。将开榫的锯片拿掉一片，只留一片对线锯切，然后对上下锯，上下锯只用下锯，这样就可以切成如图所示榫头。

liujingwhx

! D. H' F+ ^1 d! x! U. O. h0 _

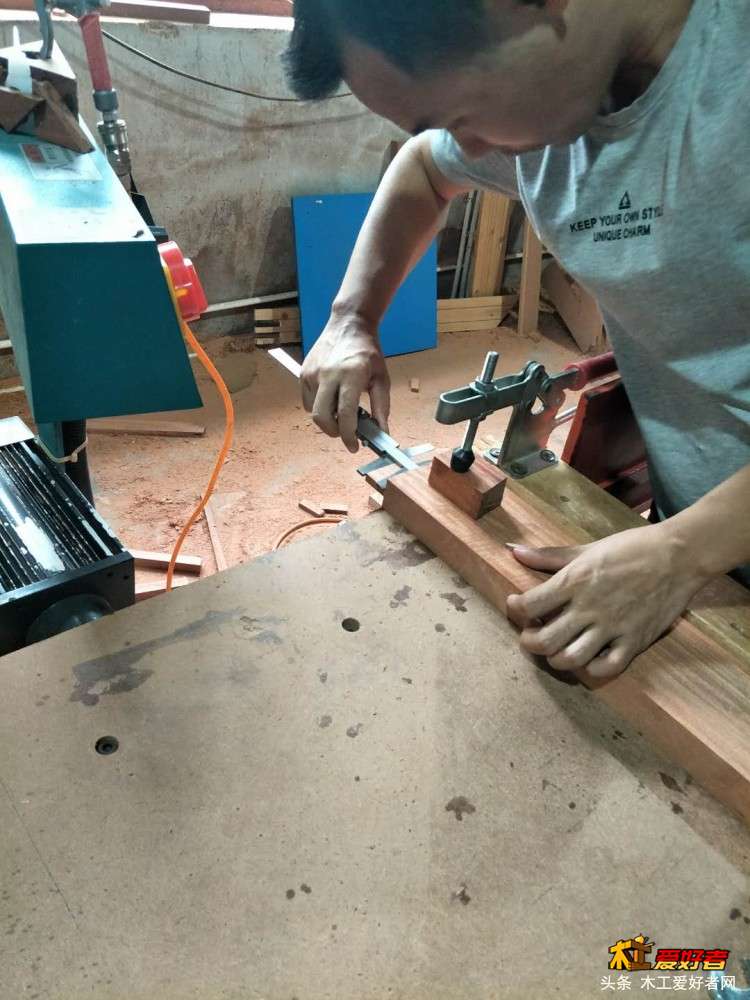

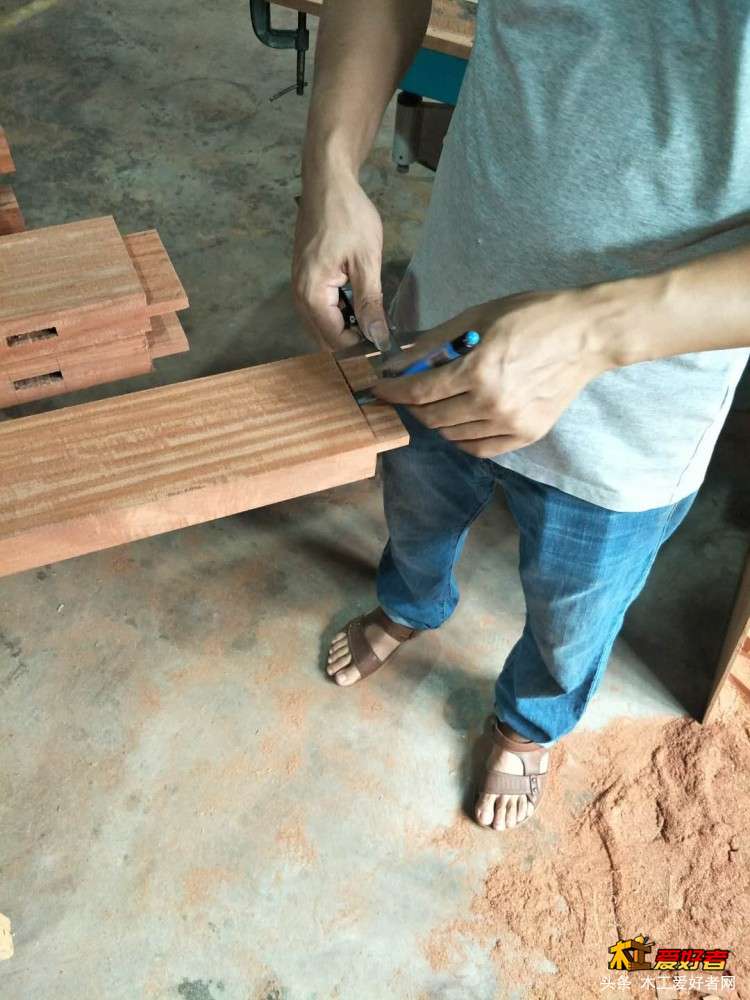

: h: D$ B7 a9 V用游标卡尺在榫头上画线。

liujingwhx

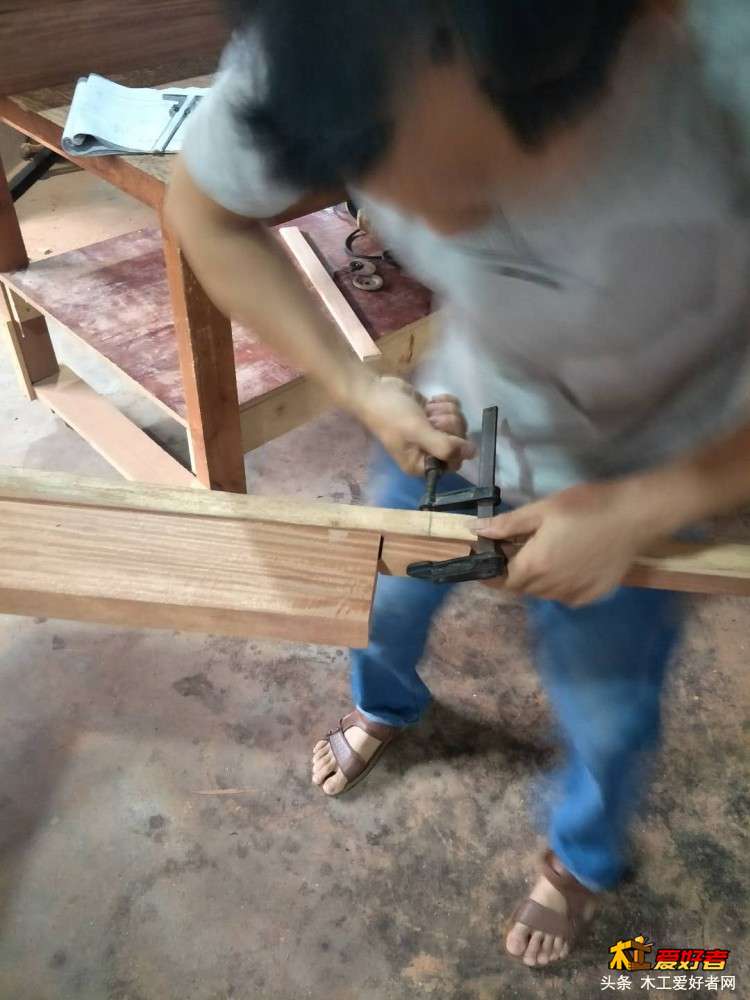

6 S, e$ E$ ]# |4 y% f: X钟师傅用截断锯切阶梯榫长度线，并用直角尺测量尺寸。
% [2 q6 D4 [8 p' V% l8 z- [
+ L+ W7 R$ m: X( a* `用单片开榫锯锯切阶梯榫的宽度线，并用游标卡尺测量尺寸。这里的测量过程没有图，但不表示可以省去。
2 z  c6 e( g8 t7 B随后发现这样的先后顺序存在一个问题，就是截过长度线后，宽度线过锯时榫头会被打断，所以钟师傅改成先过宽度线，后过长度线，但用截断锯时送料方向是反的，我认为不可取，可以用上下锯榫肩的锯片锯切。个人意见。
7 _8 U, _6 L0 N# @. u2 Q
9 c1 D4 k! m* W: t' f先锯宽。

  z& C& n9 b# y再锯长度。

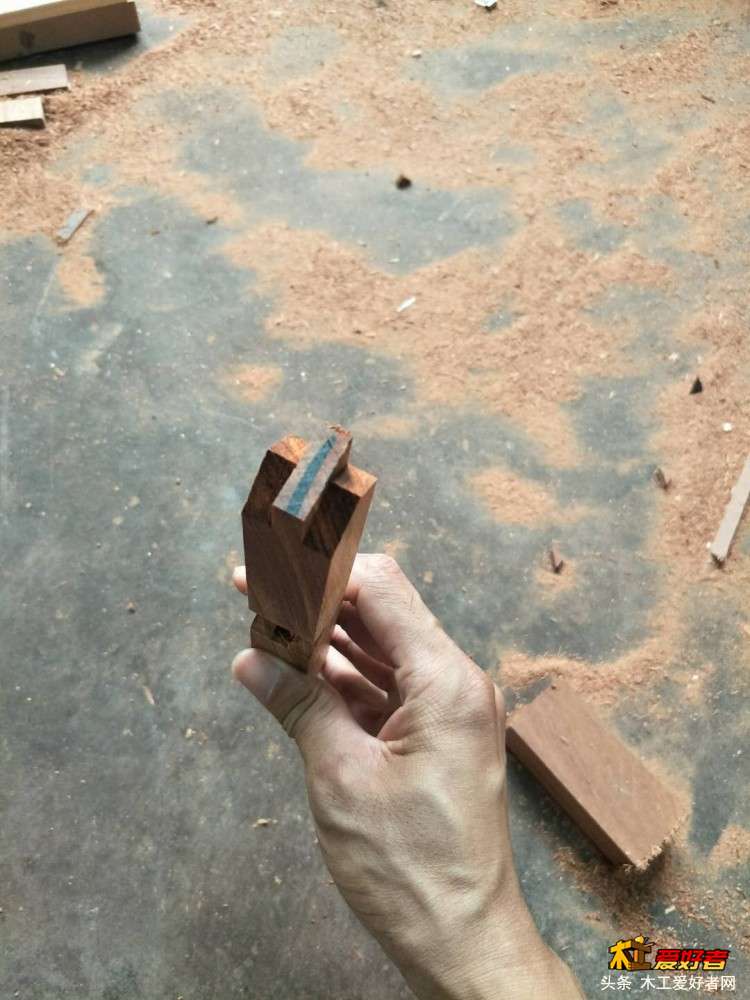

这样最终得到我们想要的榫头。

liujingwhx

双直榫的锯切方法和单直榫的锯切方法一致，唯独不一样的是去除中间量时用了一片非常厚的锯片。锯片厚度不够时还要手动慢慢调节，不管从上端开始还是下端开始都可以。
0 ?4 R8 B: M, k" q' O' n5 B- }' V

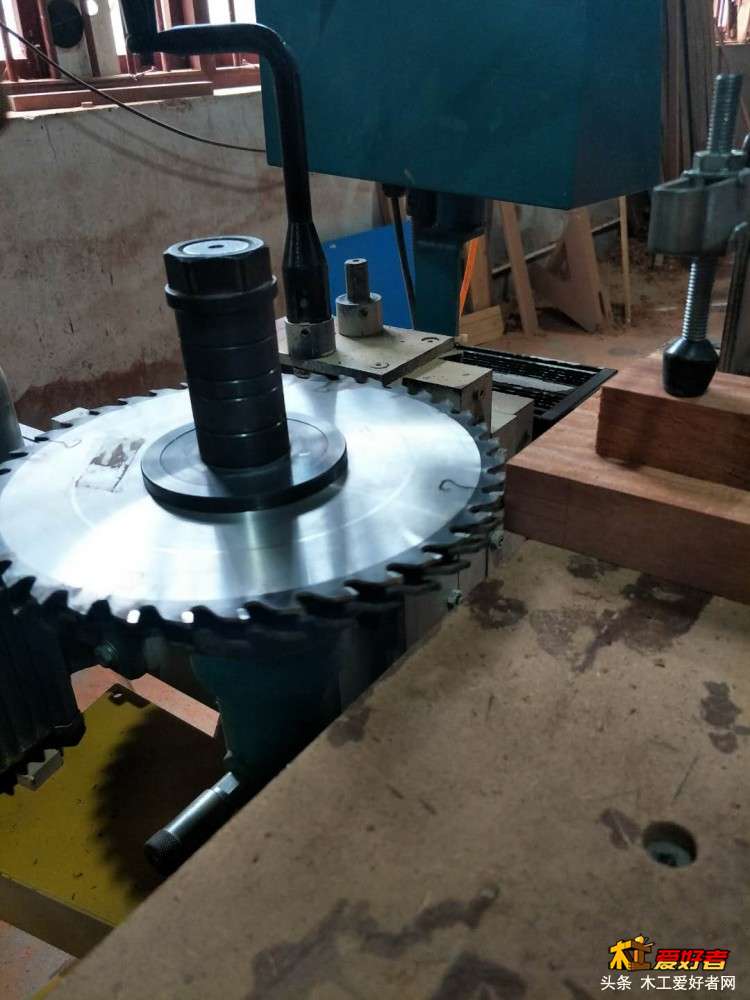

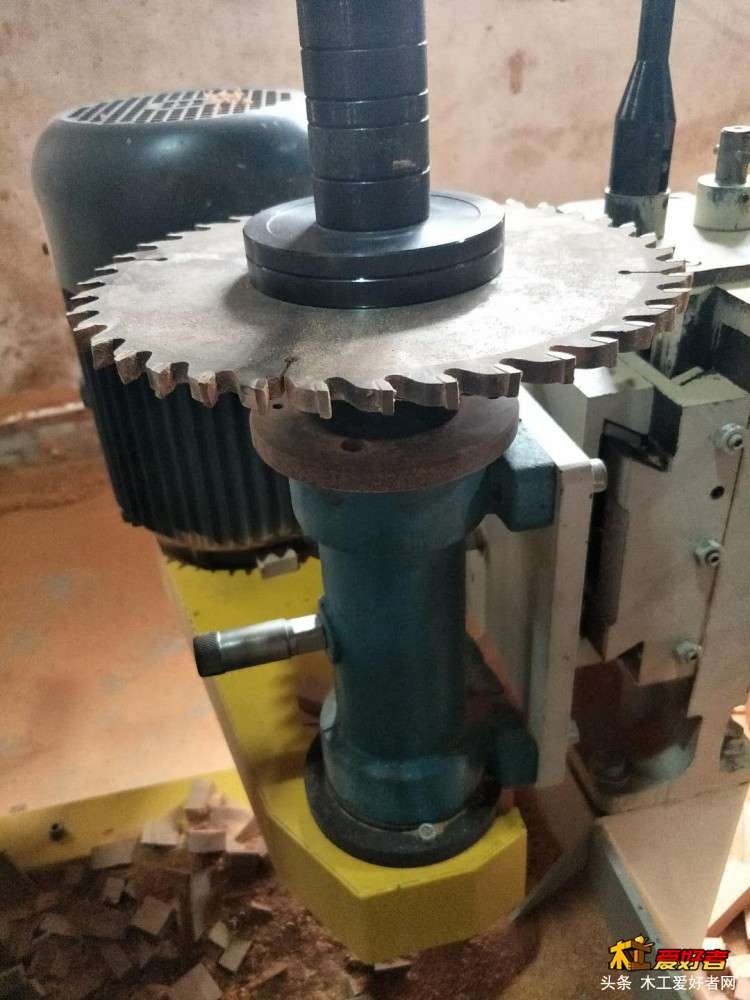

大概有10mm厚的锯片。

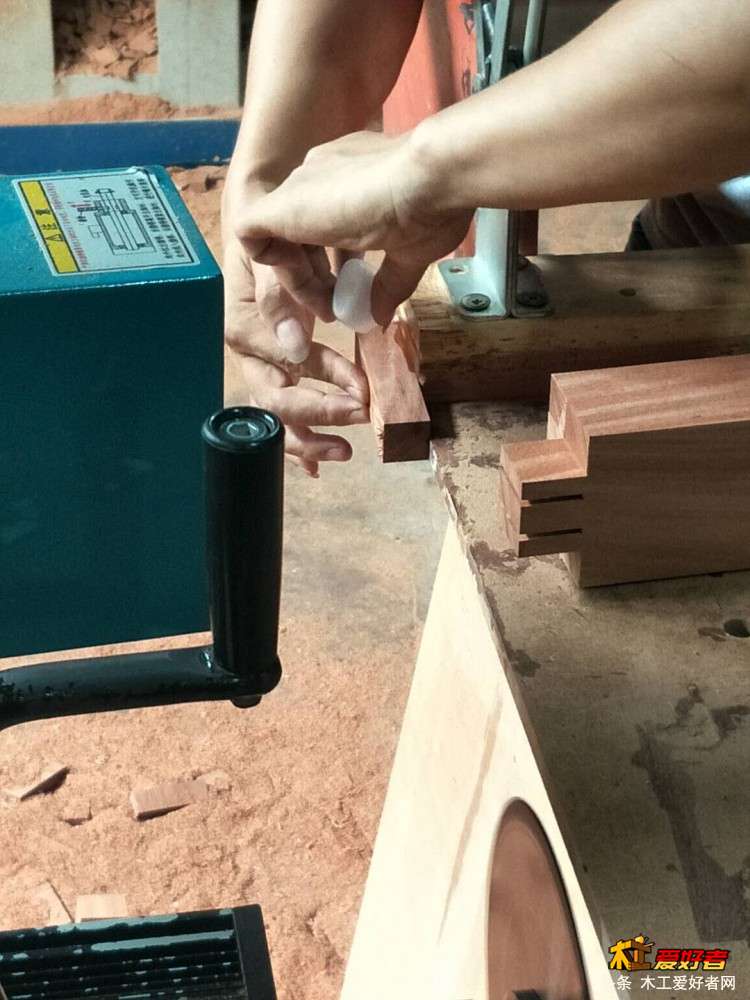

$ V- Z$ T* y: L7 t, ?: f# K# \前置定位块，用胶水黏住，这种胶水速干，粘合力非常大。

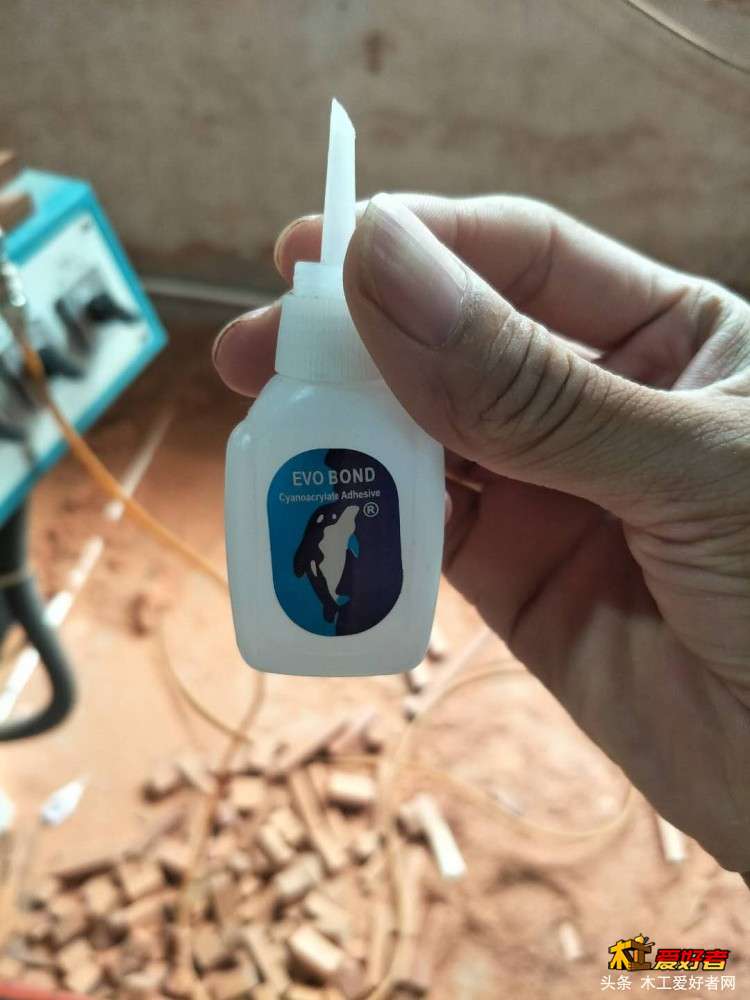

就是这种，俗名502吧。

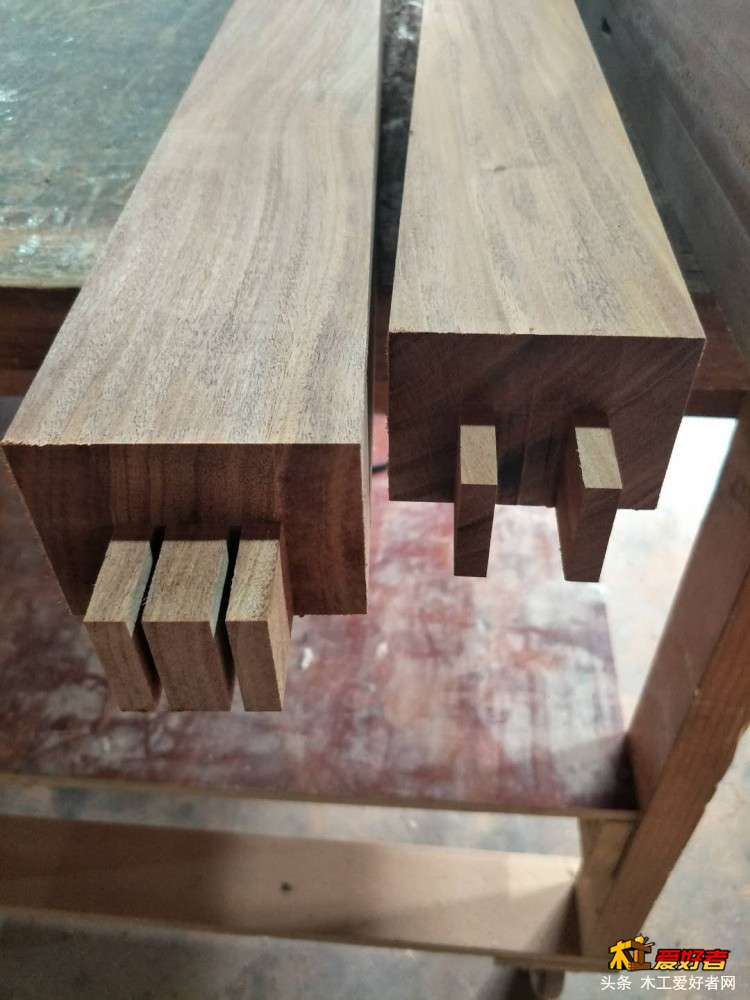

去除中间量和没有去除中间量的榫头对比图。
* H; M% D. ?- ]$ u6 w

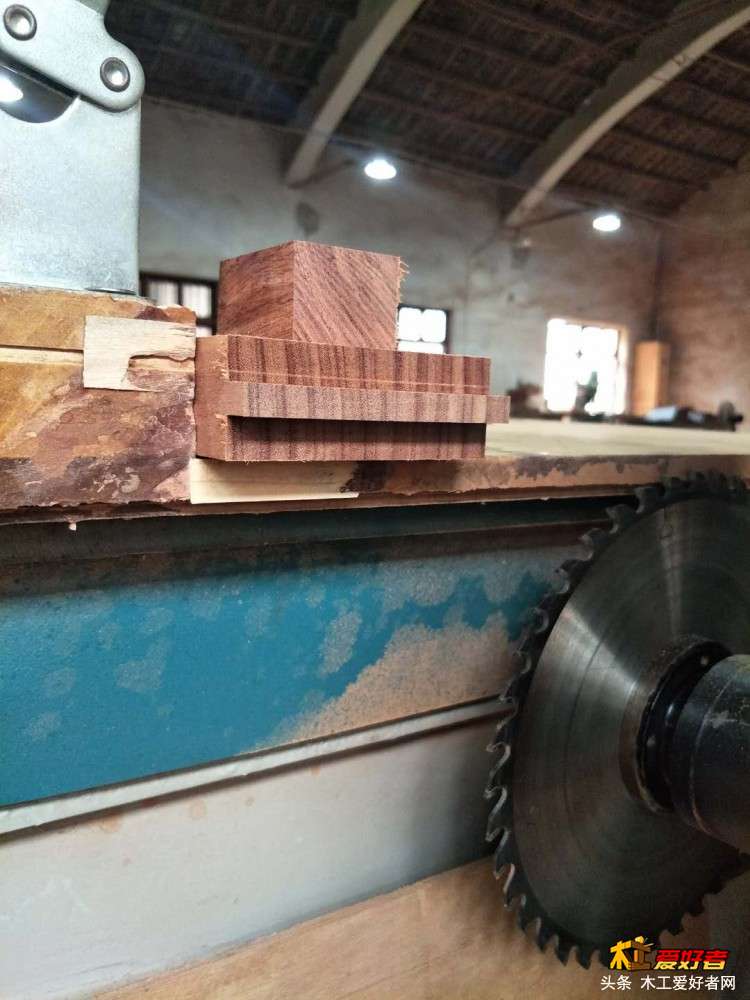

9 e  K" E* z2 }3 P将木料顶住定位块，准备锯切。

开始锯切

锯切过程中

完成一次锯切后下调锯片，重复上述动作，直到开榫完成。

liujingwhx

切45度格肩，要用到角模，在角模前端要有前置定位块（后置定位块不方便），方便锯切榫头。
; Q2 E8 y# `& w- m
$ `4 |( L4 ^% l5 ^4 ]# _' y45度角模

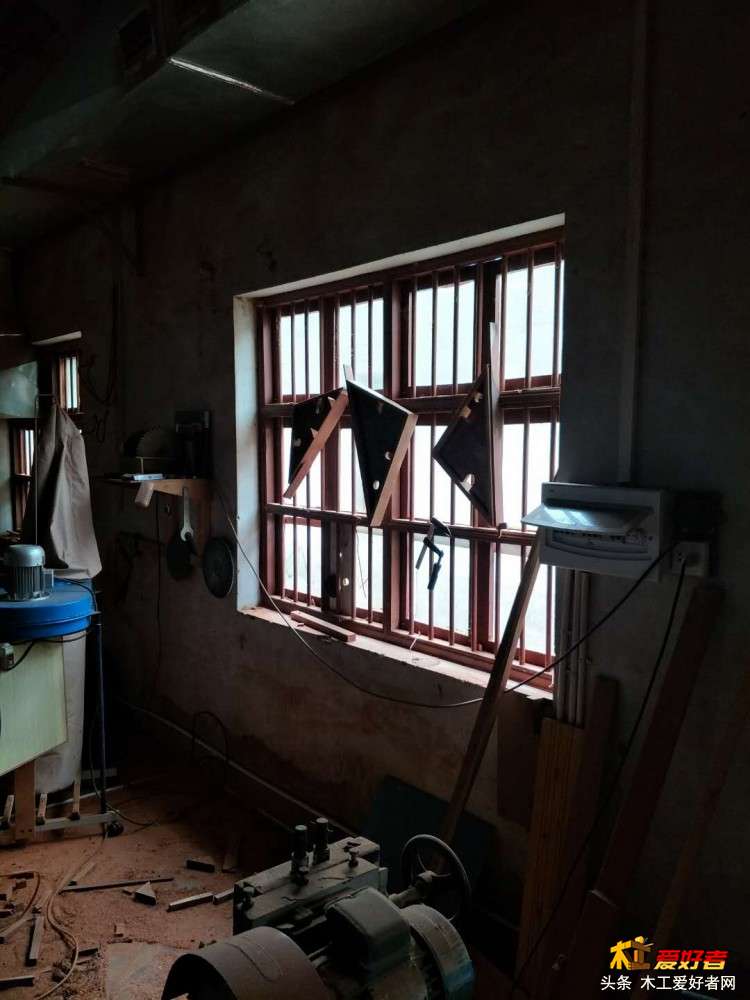

窗户上挂的是其他常用角度角模

' D: m$ U3 z& }9 t& }# |前置定位块

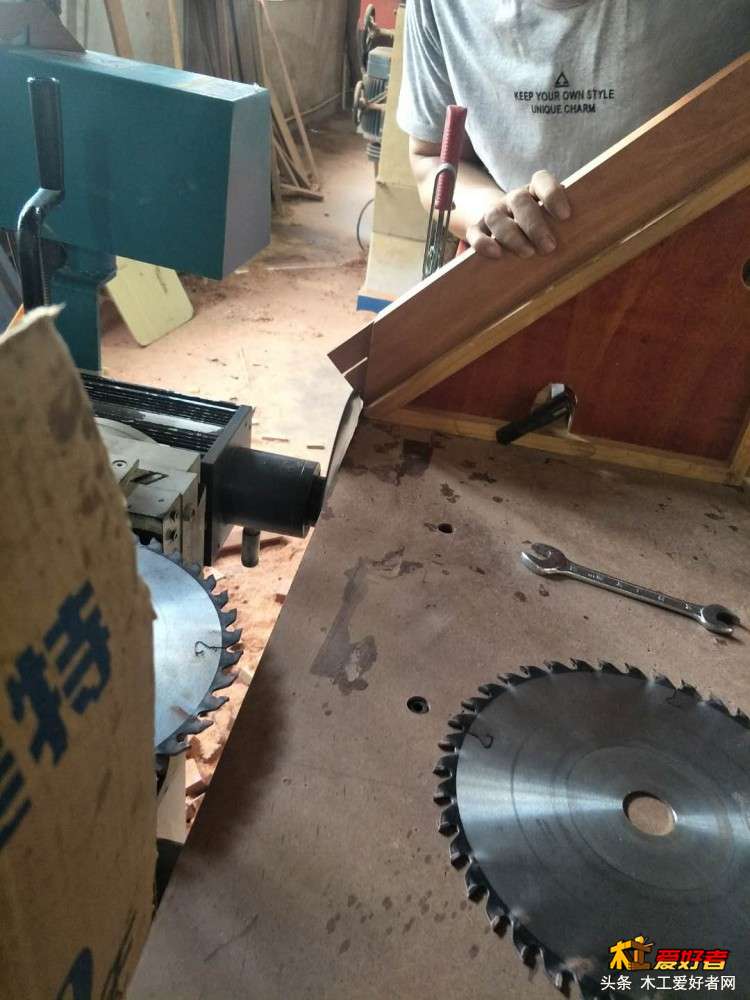

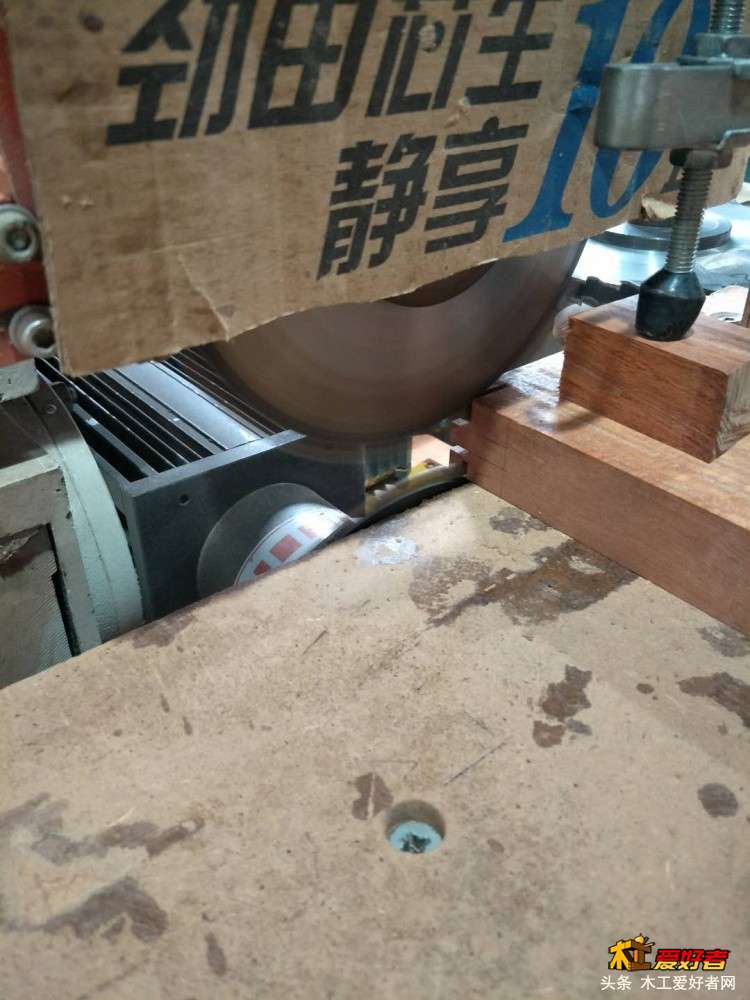

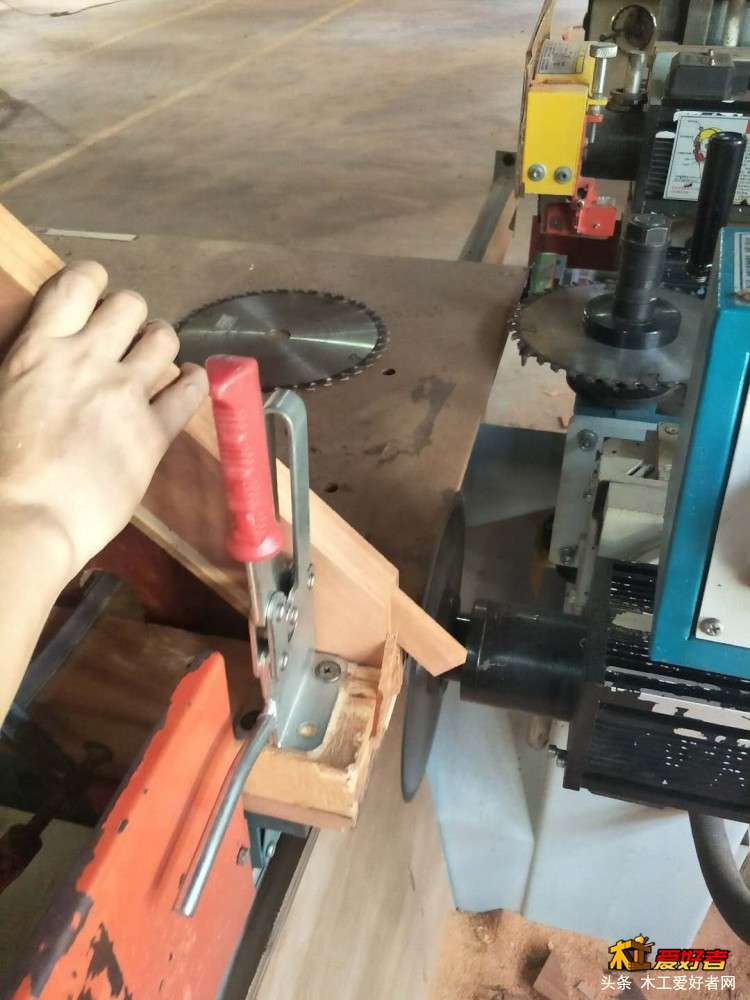

锯切，能够看到前端的前置定位块
* ?8 k1 w5 d) H  l4 B! O' @4 l
" M; y3 J# y) L# ]( @/ X这张看的更清晰。
; {9 c; O* J; p1 f3 G3 G( W9 l: Z

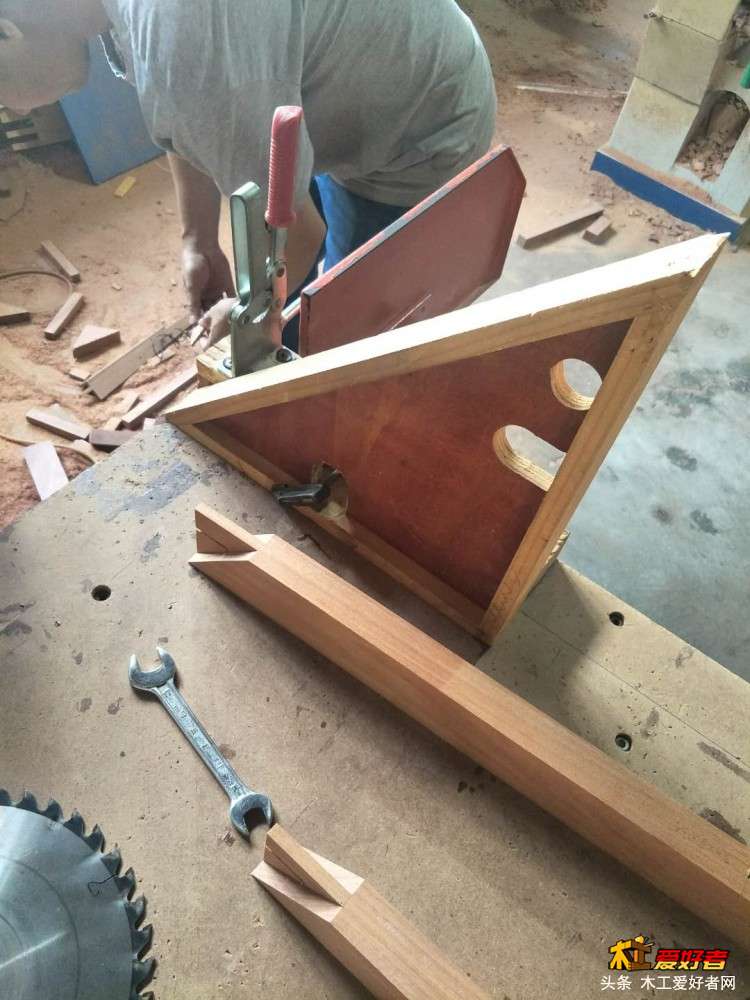

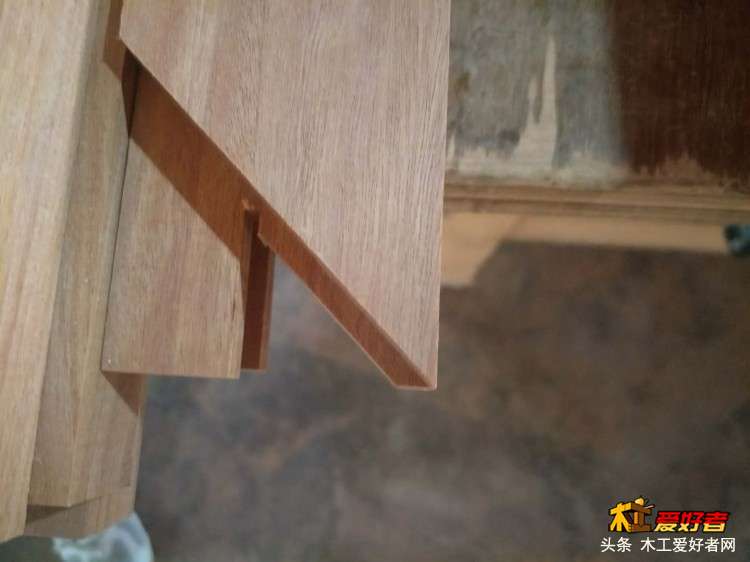

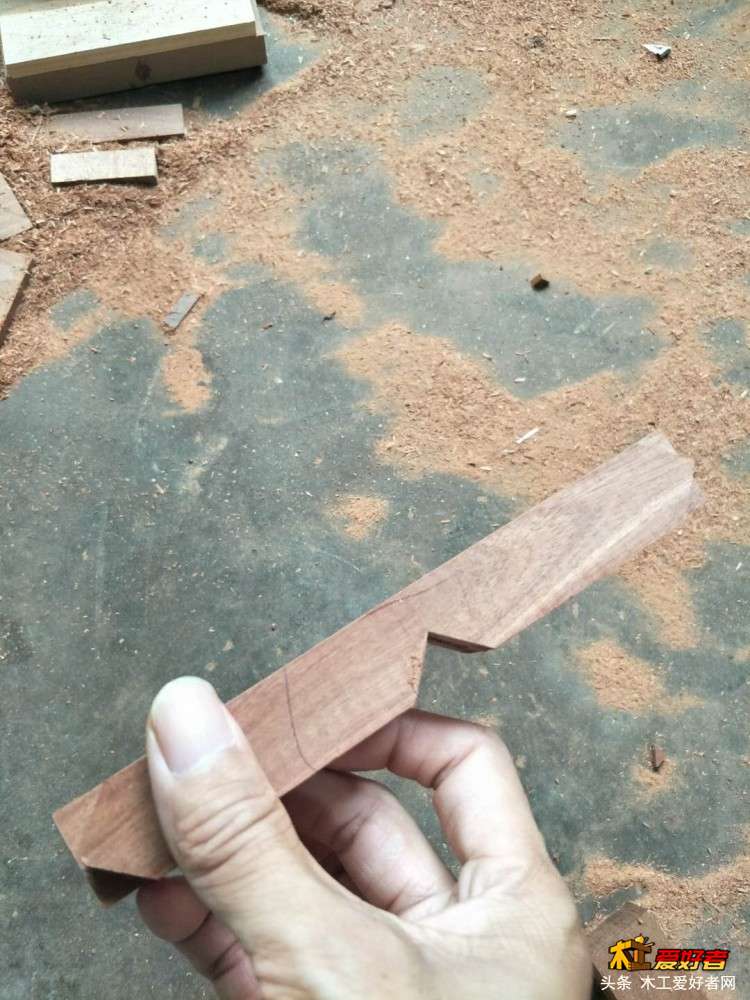

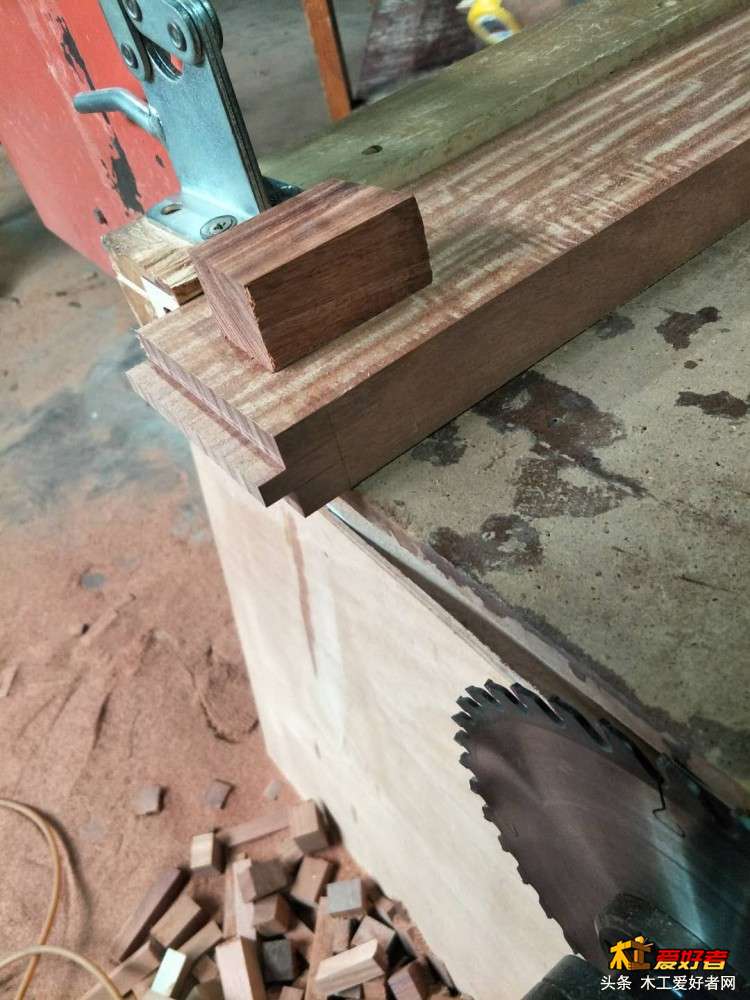

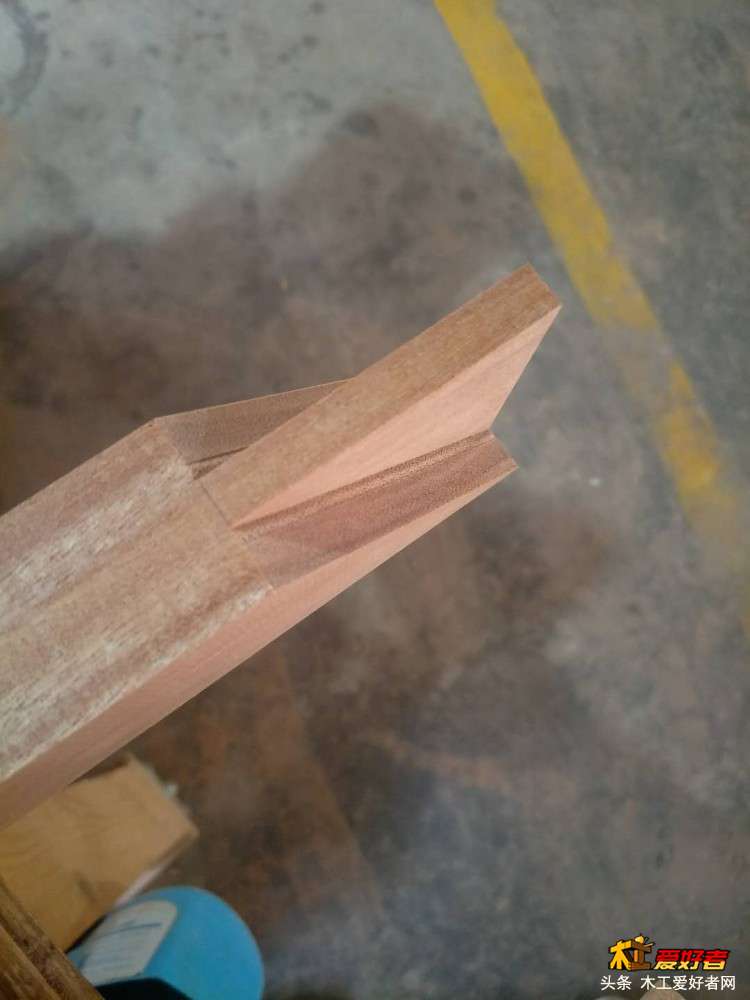

5 Y, m& P2 A; N. d5 @4 \锯切完成后得到的大格肩实肩榫
7 K& D3 x1 T1 b) X. g# e这里需要注意的是当木料有毛刺时一定要及时打磨掉，不然会影响精度。

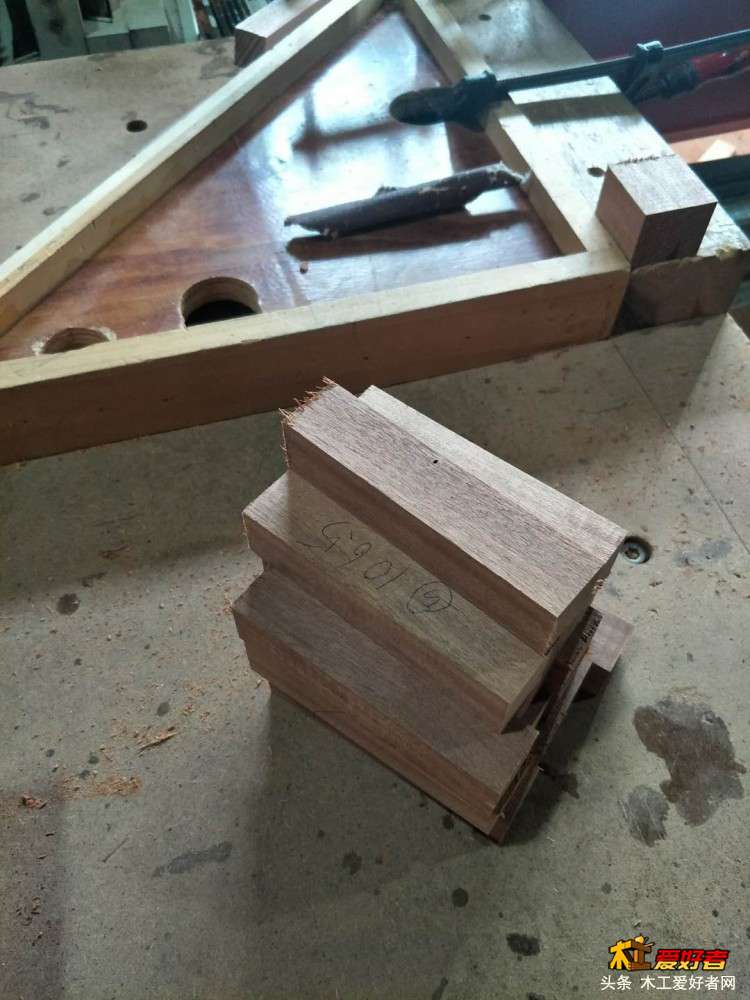

7 {1 m- k$ c( E, }3 @: i木材端面的一些小毛刺

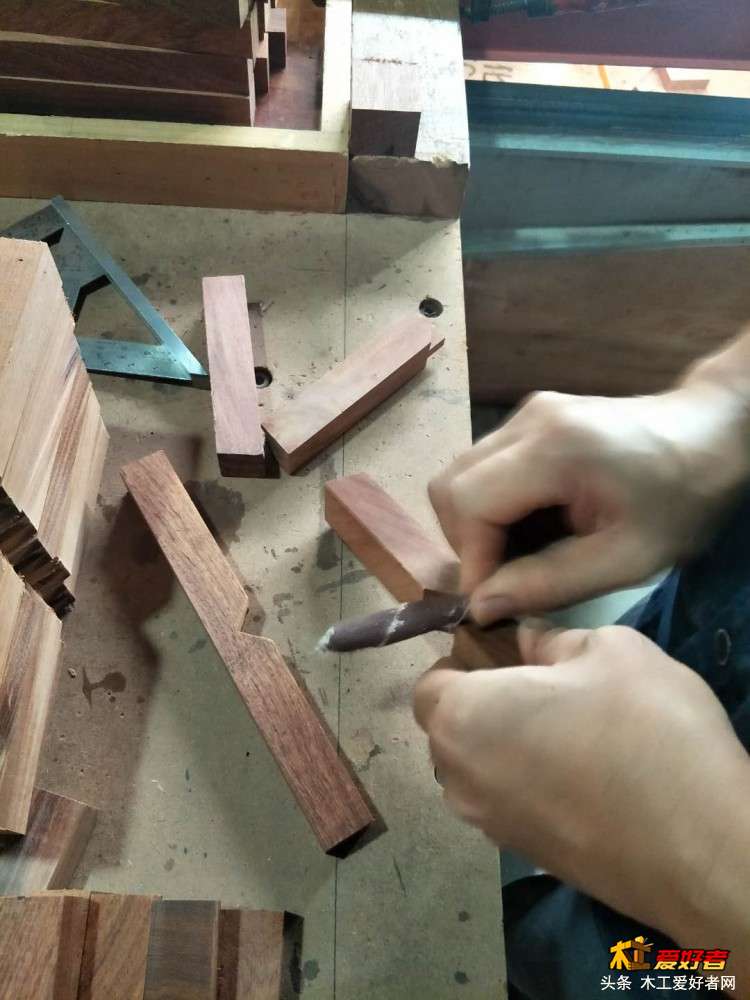

! ~& P$ w# c5 F2 ]9 h' `/ U: u3 z将这些毛刺打磨掉

liujingwhx

0 W, q6 C4 B8 _& g0 |, k再讲一下如何把这种榫开出下图带矮维平榫的榫头


先画长榫的宽度线，然后对刀。
1 W6 q5 E' D# Q$ A4 n1 g7 B
( g* x4 j  G7 Q
) A) l3 g3 L7 Y* V1 T( L7 u试锯，测量精准。

* O) O+ i4 g' v精准后锯切，完成榫宽的确定。

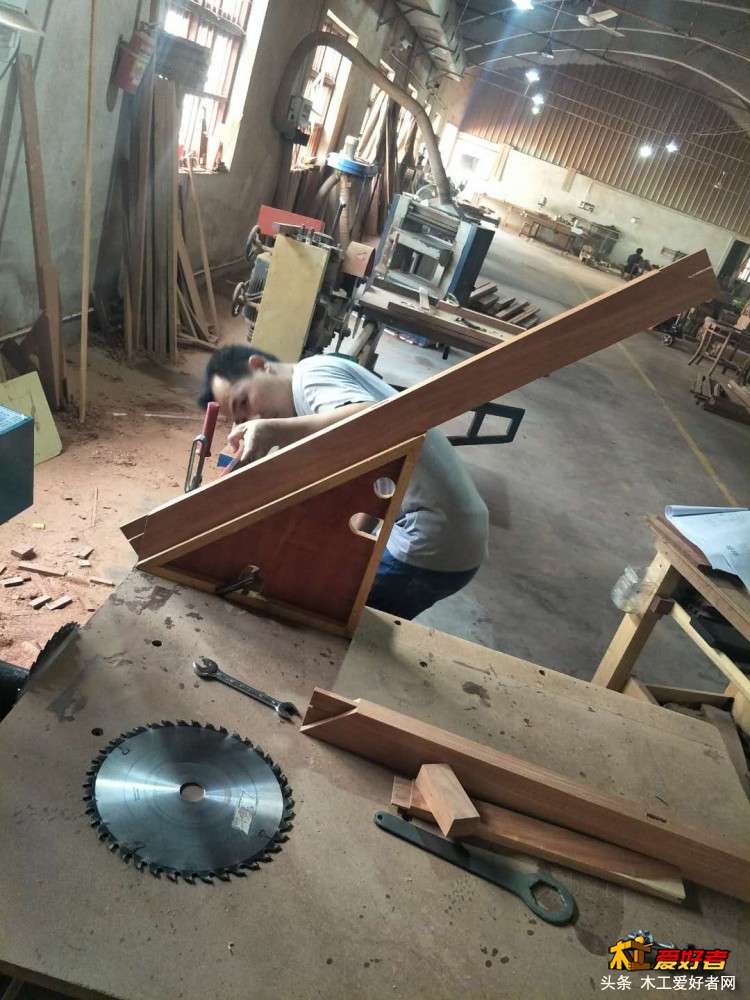

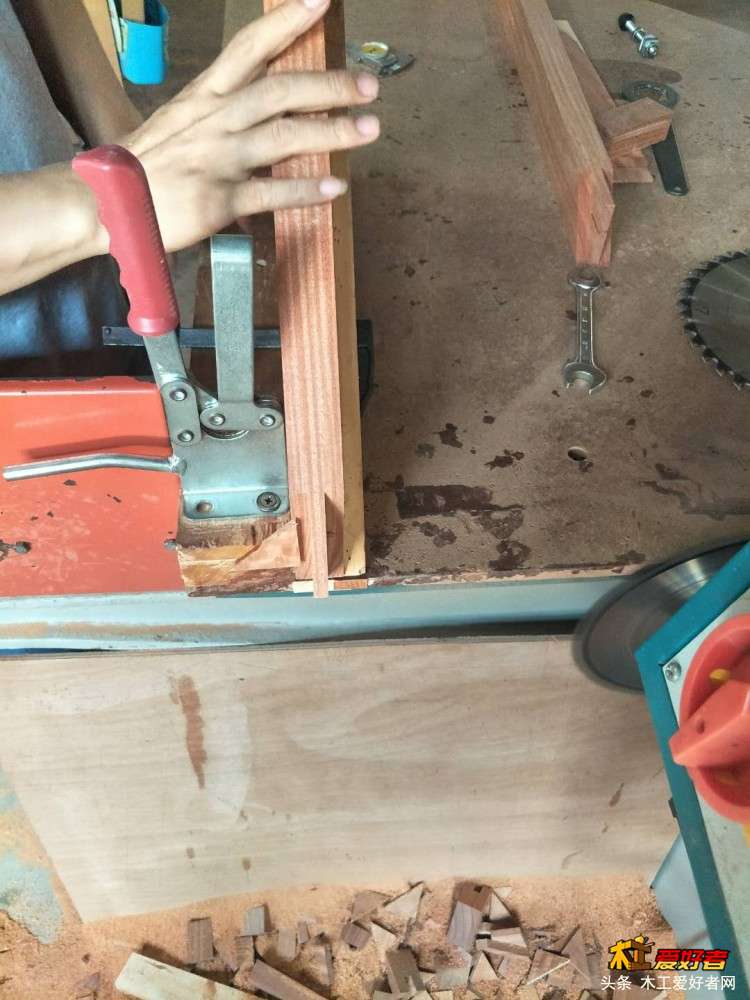

将45度角模立起，对平后用夹具夹紧。
6 O6 p& y% i% \

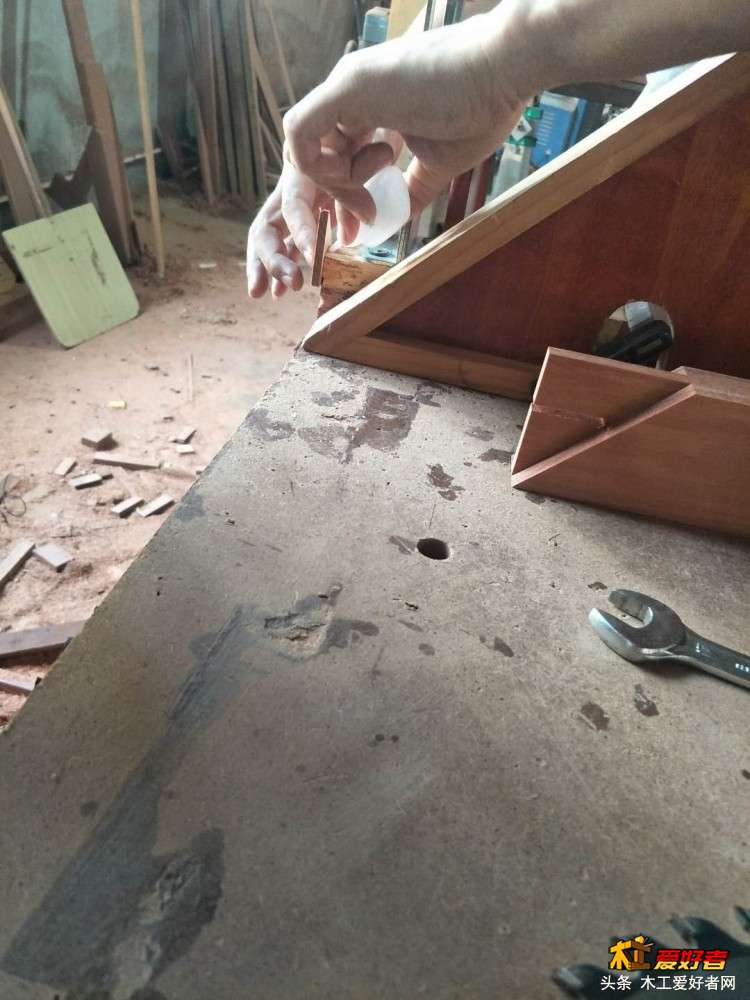

用胶水黏前置定位块。
5 _' y' N7 U" c+ {& L& s9 }

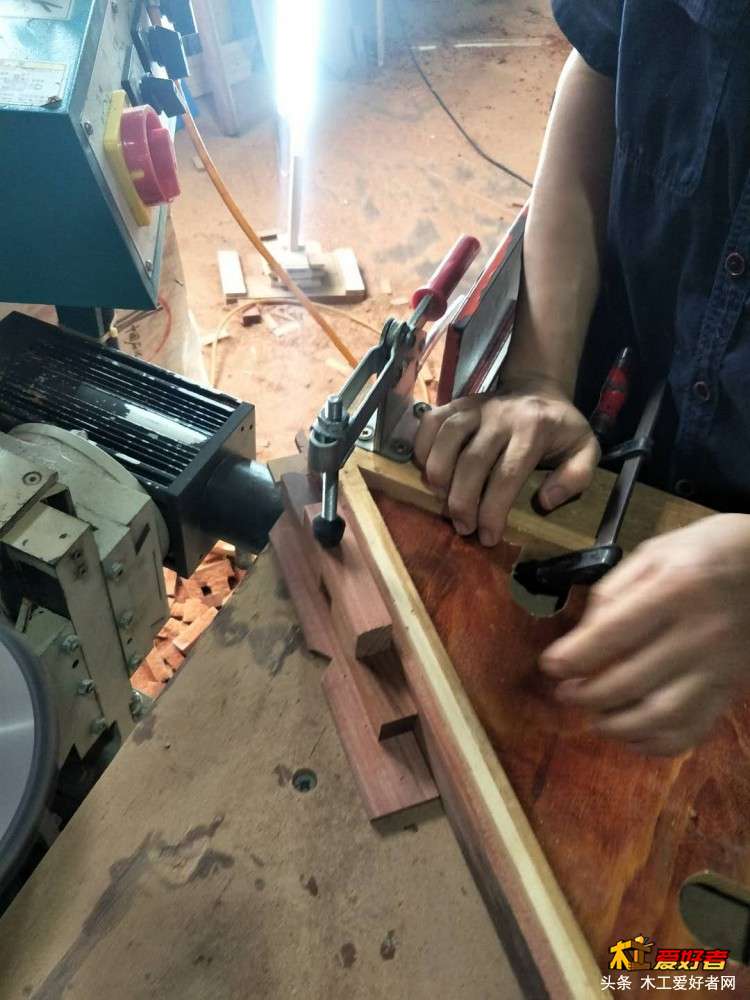

将上一道开好的木料放在角模上，观察位置是否准确。

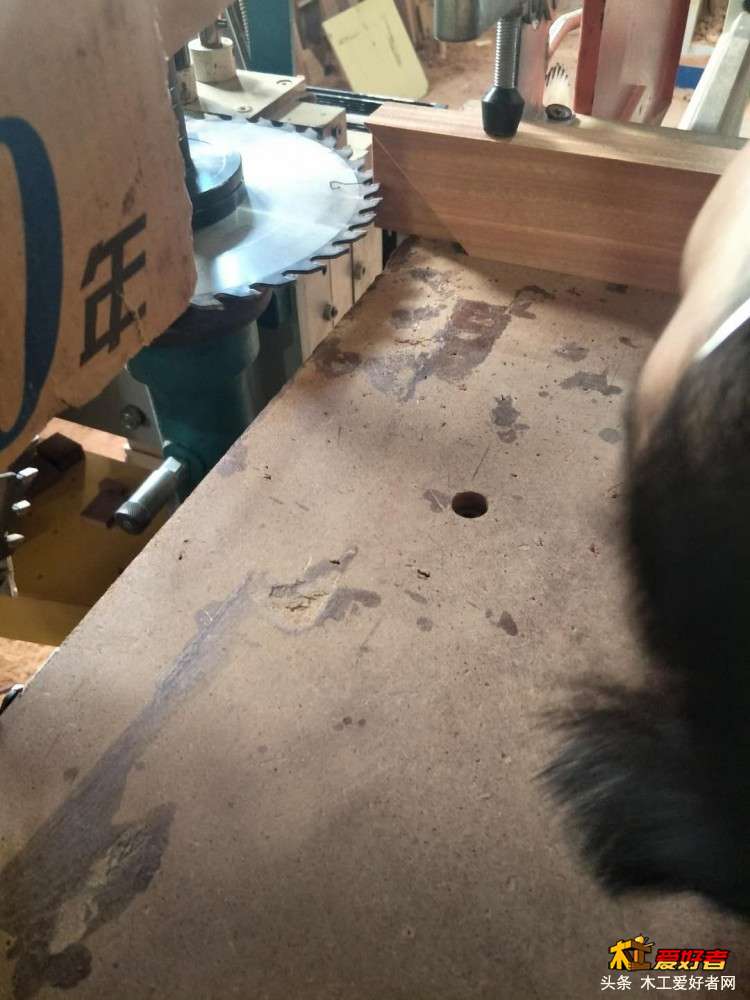

试切

测量维平榫尺寸是否到位，若不到位要调整五碟锯锯片位置，再次锯切，要能够听到锯片锯到木头的声音。


这是两个不同位置显示木料，定位块，角模三者的关系。
8 c% F2 Y7 M3 G7 D! K' {+ g

8 B8 H4 u0 x+ s

liujingwhx

关于燕尾榫卯的连接，这里用的是固定的设备和尺寸，做的是半隐燕尾榫。不用画线，直接靠在模板用电木铣铣出来，很快很方便。一般用在抽屉的接面处。
$ K- Z' ?: ?- c2 H

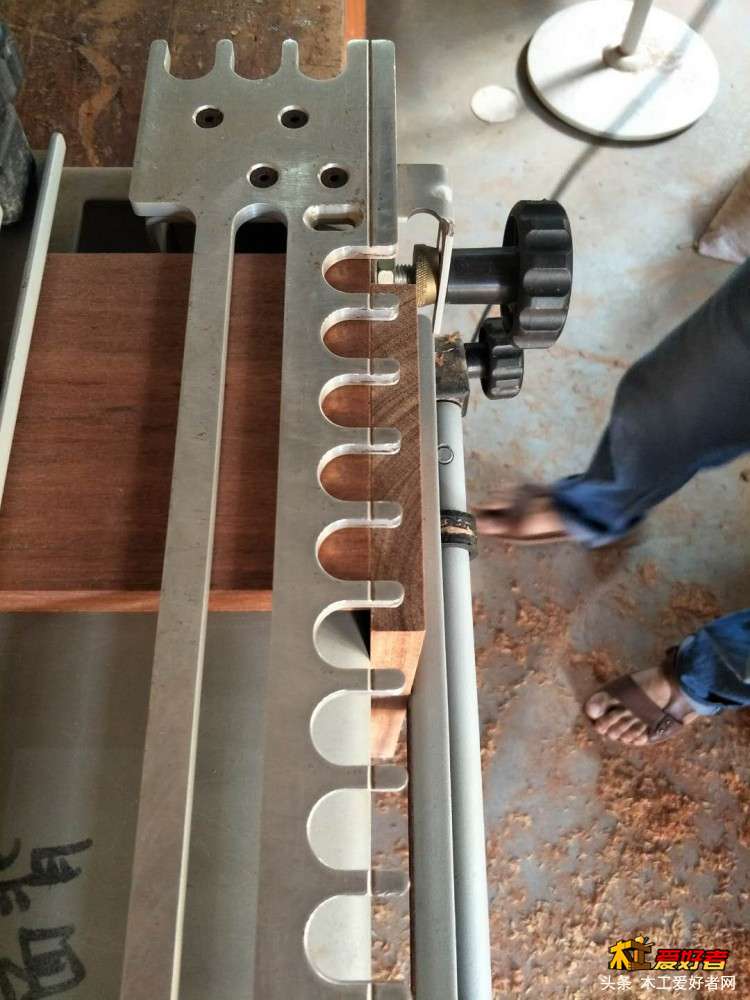

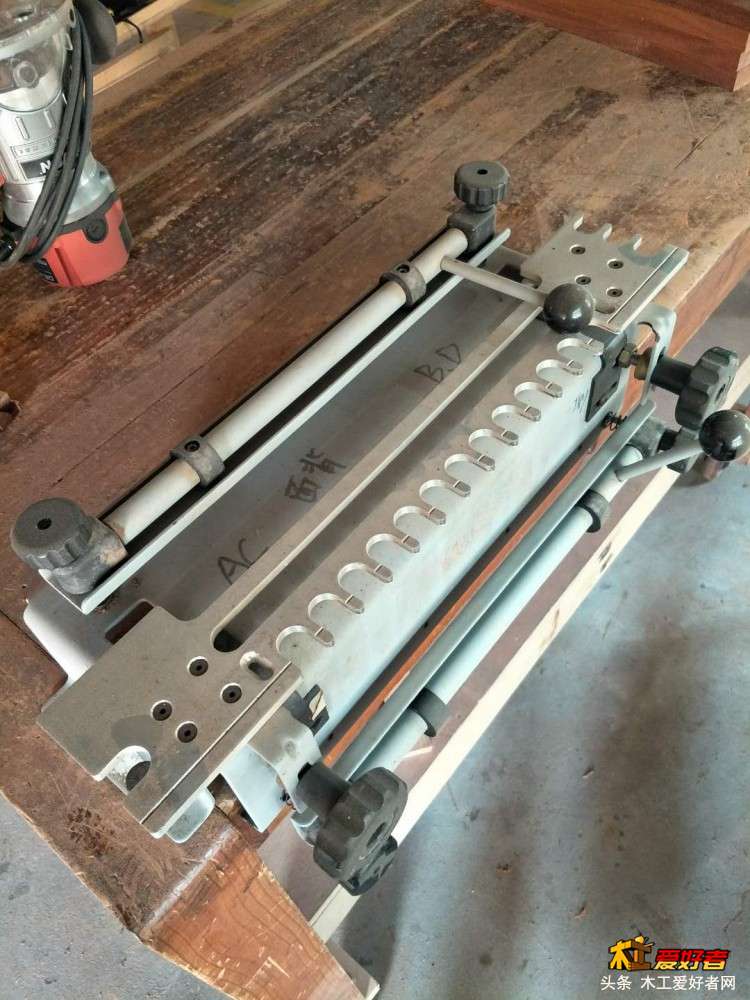

燕尾榫模板
. p$ J& [7 O5 H6 Z8 B

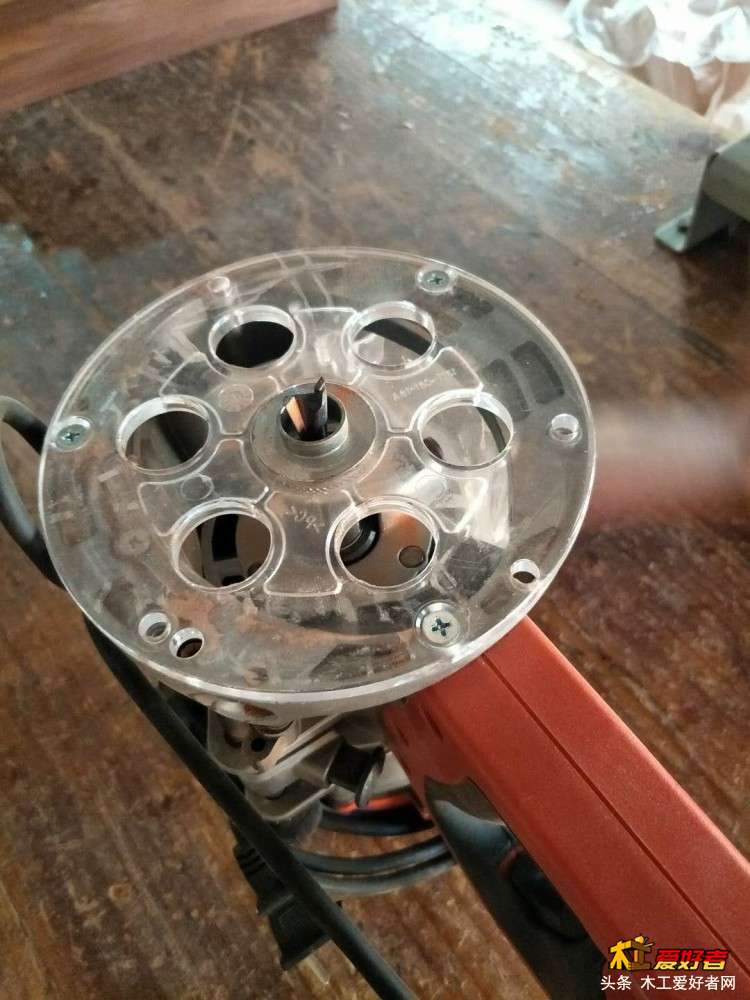

6 \: M8 R4 ?+ |% o! p电木铣及燕尾刀
: p( B( J9 N6 L. ?

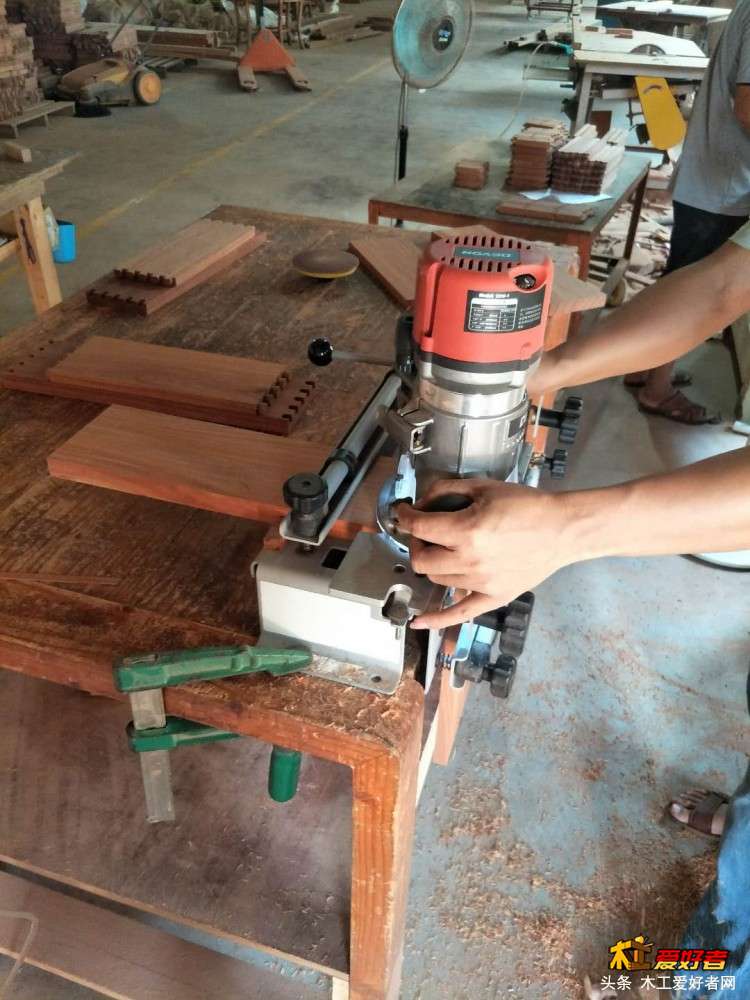

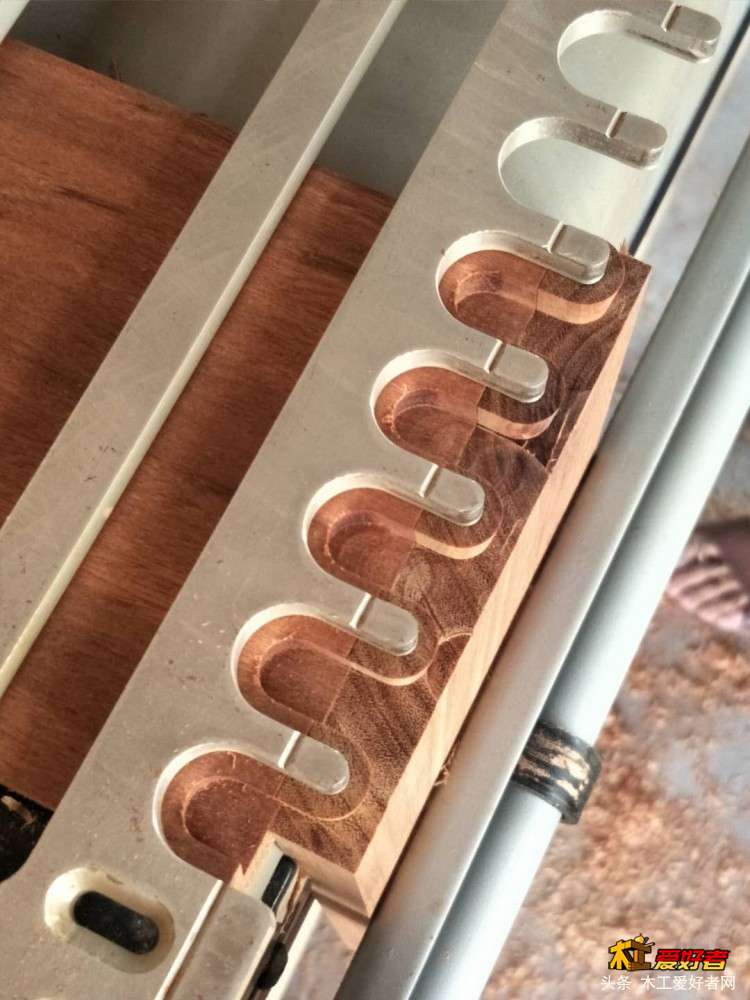

将两个板件放在燕尾榫模板上，直接铣出来公母榫。

铣好的样子，公母板错一牙才是一公一母。

掉头放在另外一端。

, ]4 o- h; U) O# R+ V# K桌面上有铣好大家应该能看到，因为有一边是圆头，所以不能露在外面，只能做半隐榫。这算不算偷工？在考虑成本的前提下，大家自己衡量。
