我的木作学艺之路（二）随记之开料下料

txhl

支持楼主，记得喝凉茶。
7 ]9 Z* E+ T! w8 l) w, T

何大拿

继续。

四时同工坊

大师之路
8 D2 U" {3 P7 F! A, O

艺海同道

) z$ _4 b5 `1 g  w7 ]9 R
1 Q- o% k" q& r9 d思路正确.选正师父从开料.上色.制造产品...等等学会全能.打正门出师。后大半生就会幸福快乐！
- e# _/ p9 R: a" A

城市南瓜

标语满分。加油

拾浓工房

学习了

翔专属2

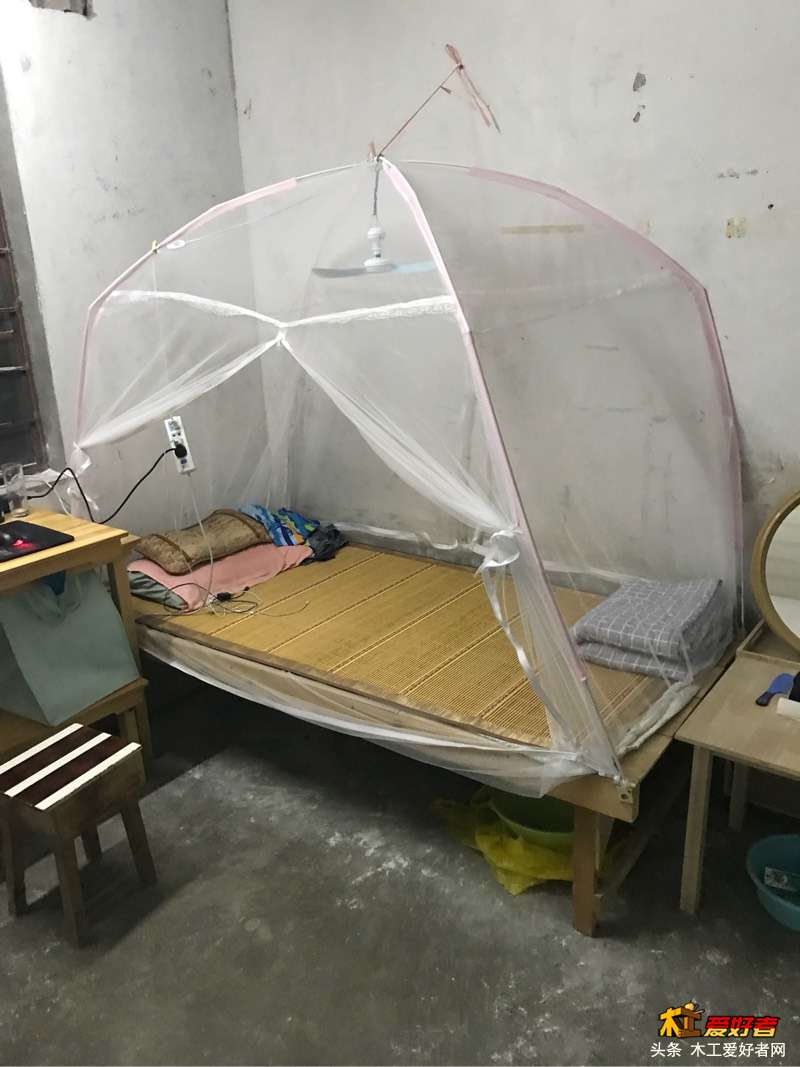

兄弟你的处境跟我有的一拼啊，我的宿舍除了电脑桌，其他一切都是自制的。

) y6 ^2 K0 u0 e$ Y8 K9 A7 b
* F7 i' N( H5 i; C3 s- F

liujingwhx

翔专属2 发表于 2018-6-30 20:49
兄弟你的处境跟我有的一拼啊，我的宿舍除了电脑桌，其他一切都是自制的。

* e5 k, y3 }2 R& z) `) z# o加油！身体的苦其实都不算什么的。努力过了，回头看，都是浮云。加油！
* U1 v, w! ?9 r7 |# U

liujingwhx

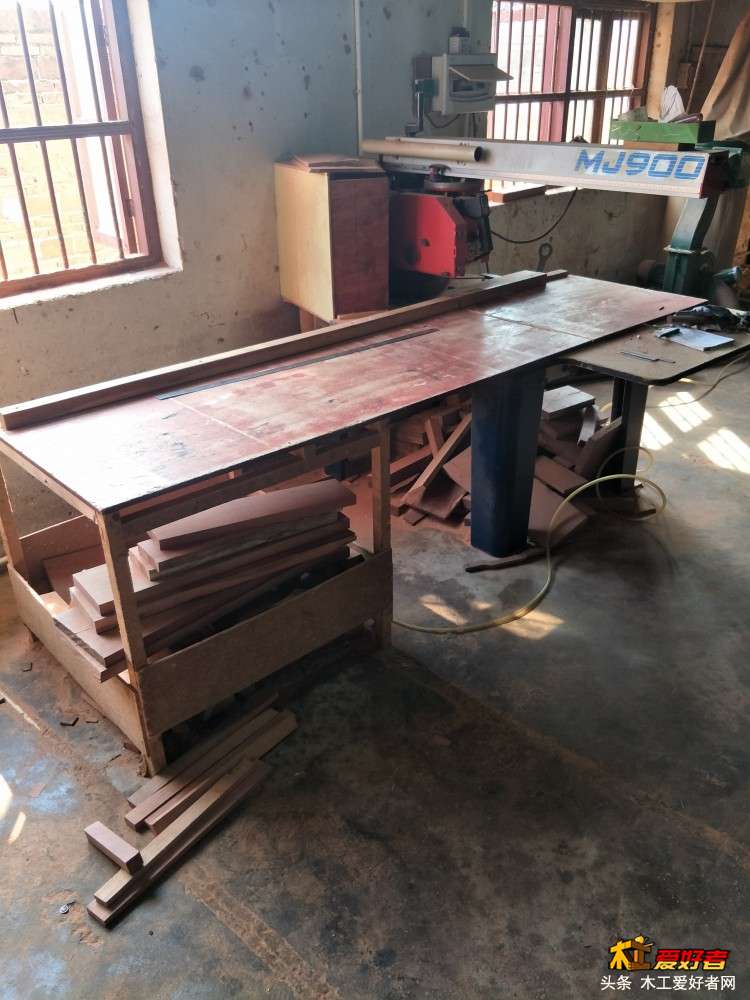

4 P, K  R, r8 T1 m现在我来说下这个悬臂锯，它本身的台面并没有这么长，为了能够加工更长的料，企业自己做了一个加长台面，大家可以看下，结构很简单。如果需要可以自己做一个，经济实惠又耐用。但是一定要精度高，尤其是靠山。

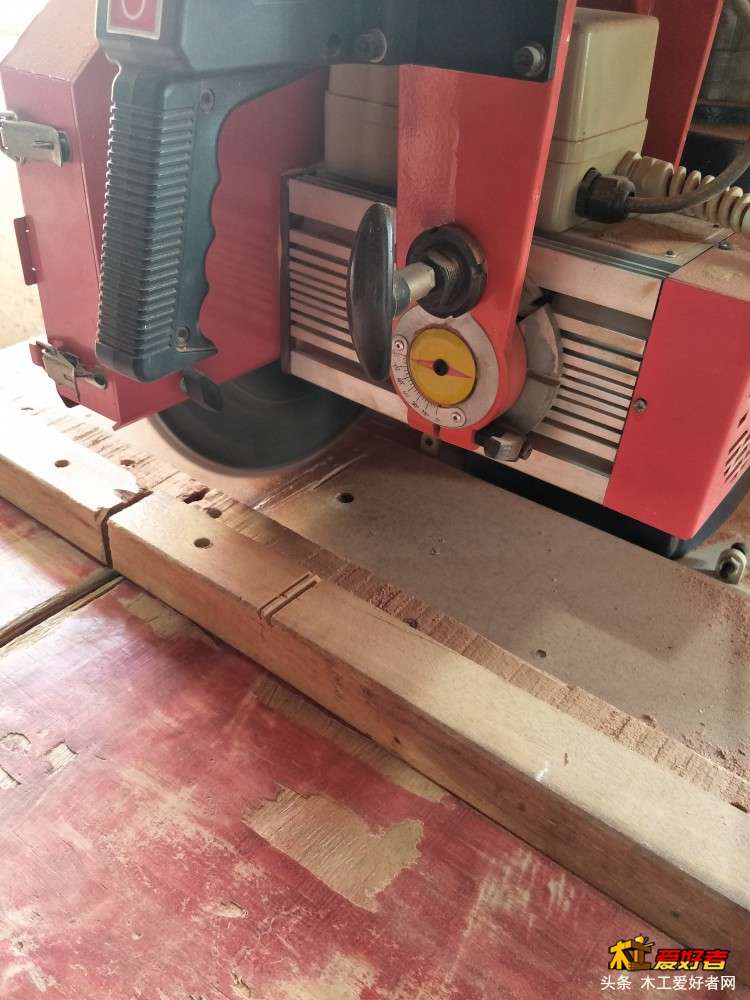

( \% C5 o9 Q1 U- Z这个细节图是为了说明这个悬臂锯的角度是可调的，但是我问了管下料的师傅，他们是不用这个用来切斜角的，因为精度不高误差太大，他们这里的精度可以精确到0.1mm。所有的角度切削都是另行建立角模，再在台锯上切削。这家企业用了大量的定位块，形状模具，角度模具。后面我会一一介绍到，这里先点到为止。

liujingwhx

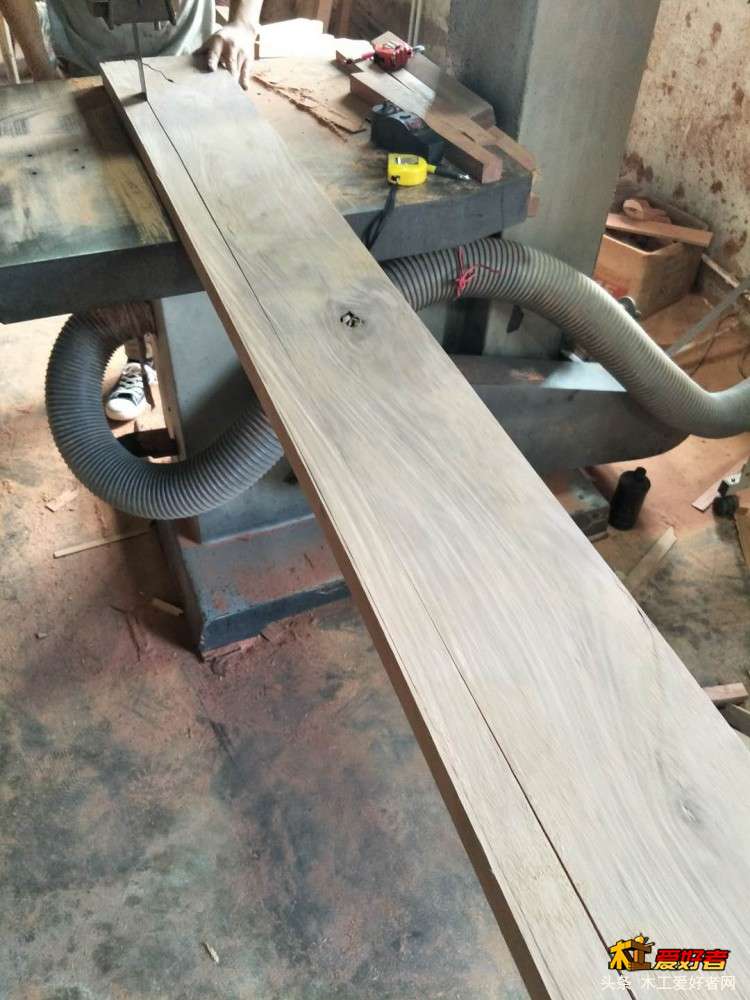

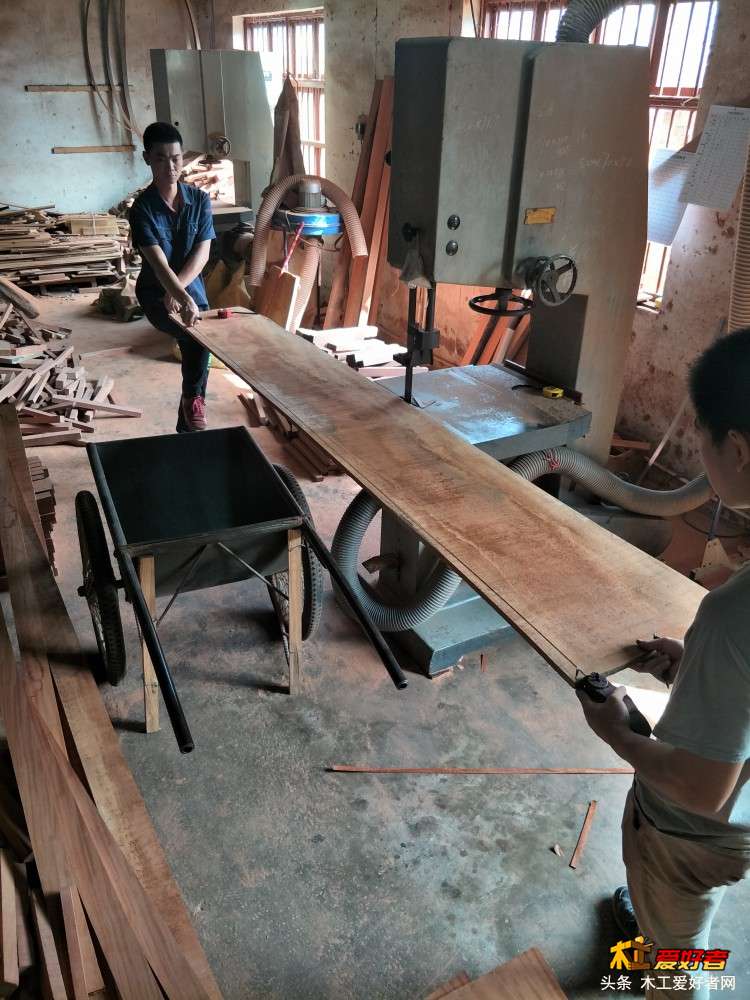

. f7 Q  K- n) }$ i0 V  n这张图可以说明当料越长时，将其冲开其变形量会越大，因为下料区是毛坯件，必须有较大的加工余量，所以这家企业在开料宽时定的加工余量范围是5-10mm。就是下料单上的图示尺寸+5-10mm。当料长大于1.5m时加工余量为最大10mm，小于1.5m的料加工余量为5mm。

liujingwhx

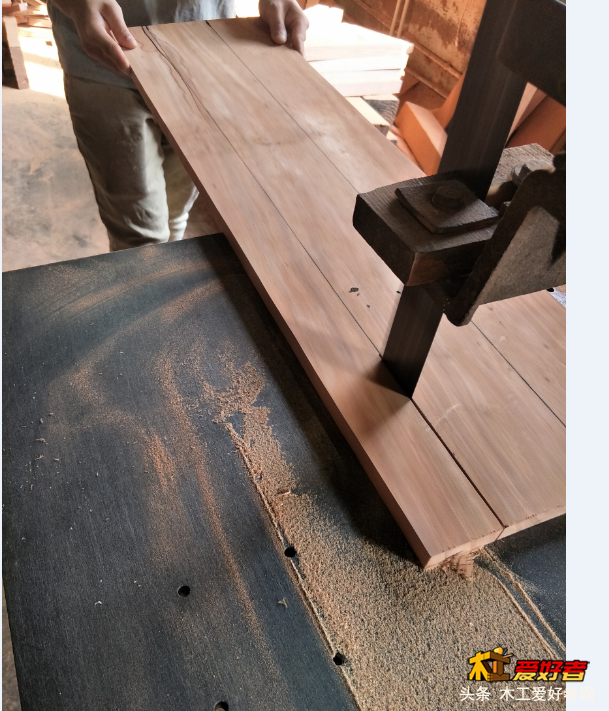

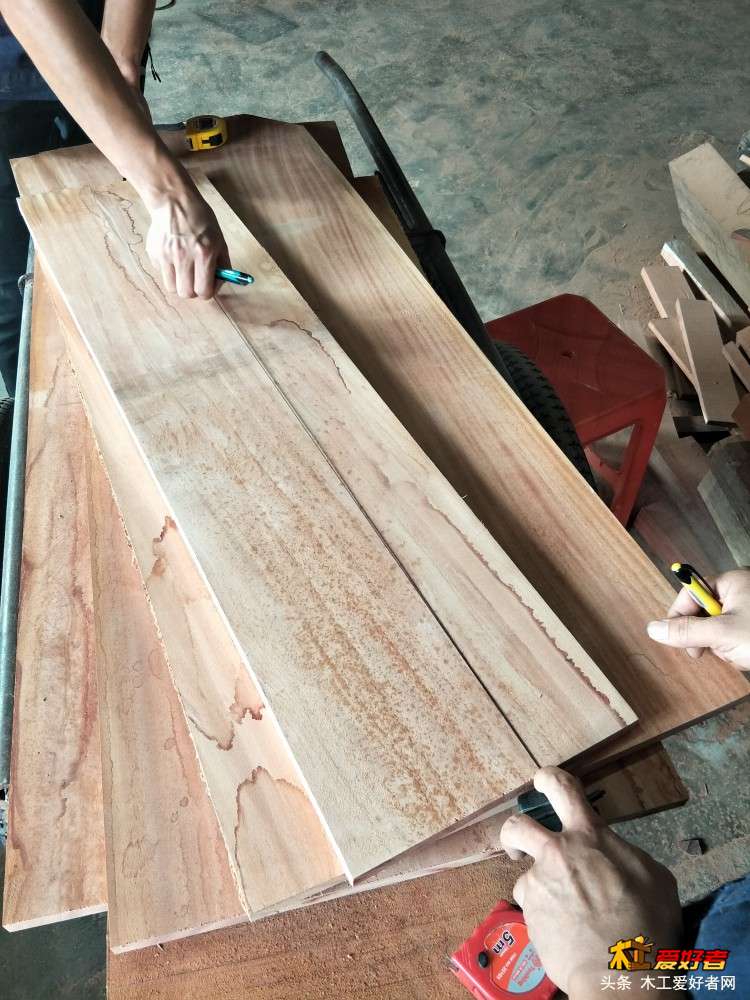

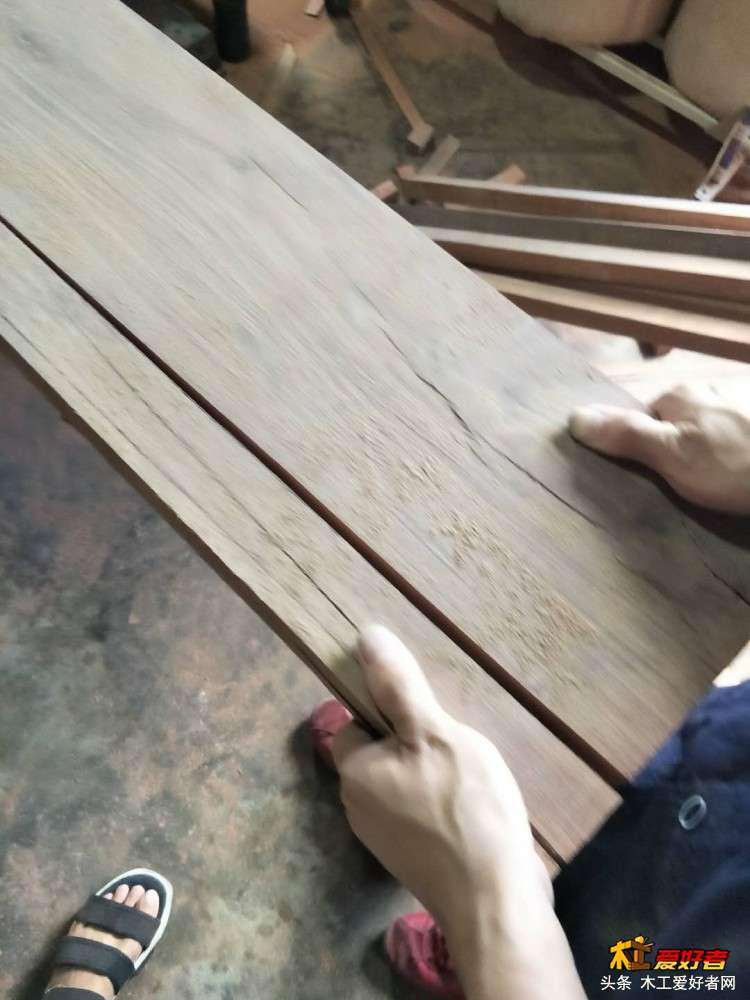

, a- c" c4 K! s3 o& s' |1 v这是上图的补充，料子开开后，由于破坏了其原本的稳定结构，所以木材可能会发生上翘，下弯，分离，加紧等所有可能的形变，这也导致在一张足够宽的材料上面，最大只能画两根料，不然除去锯路和材料形变后，多画的可能连基本尺寸都保证不了。

liujingwhx

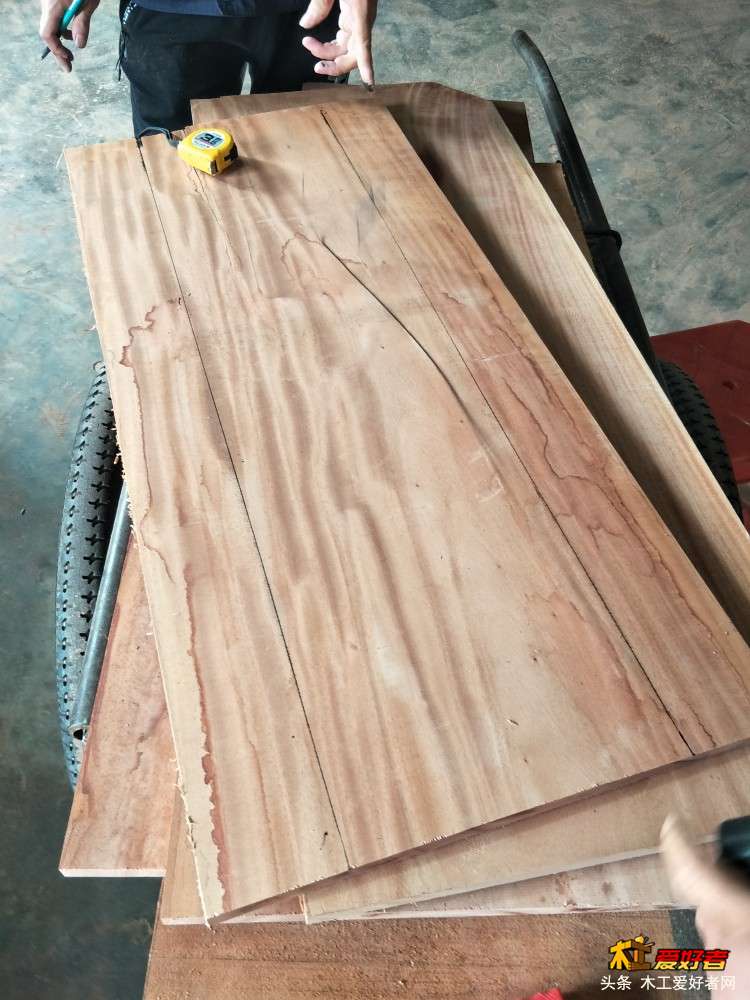

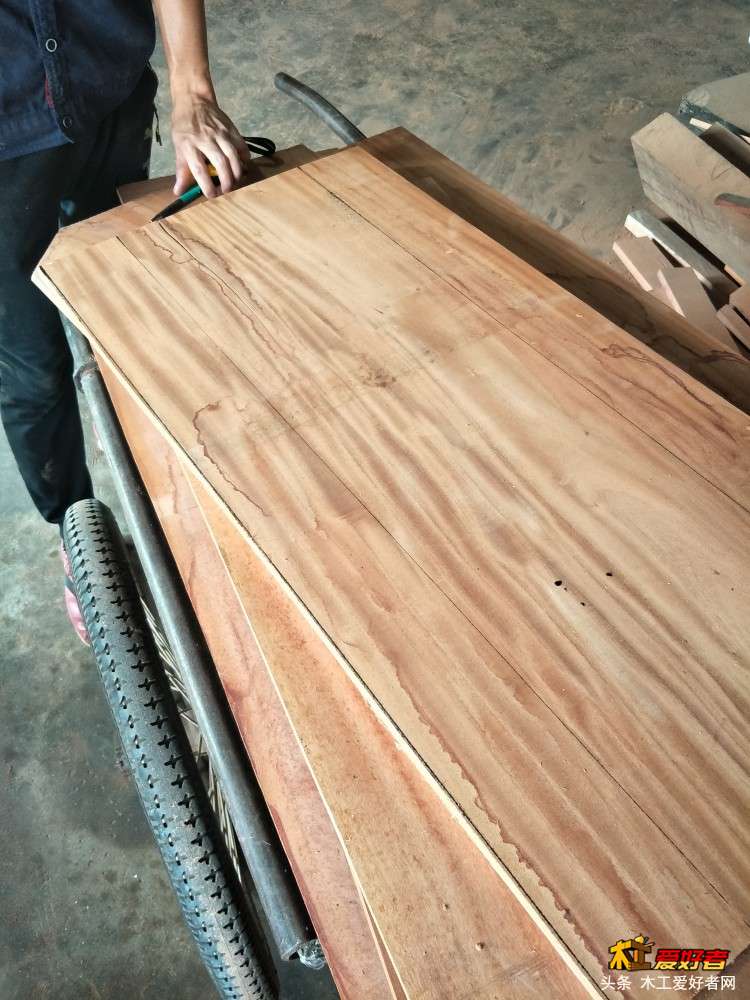

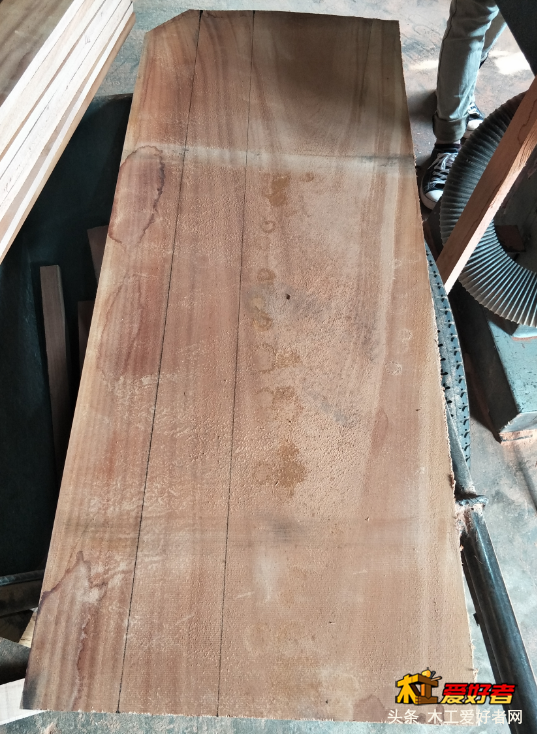

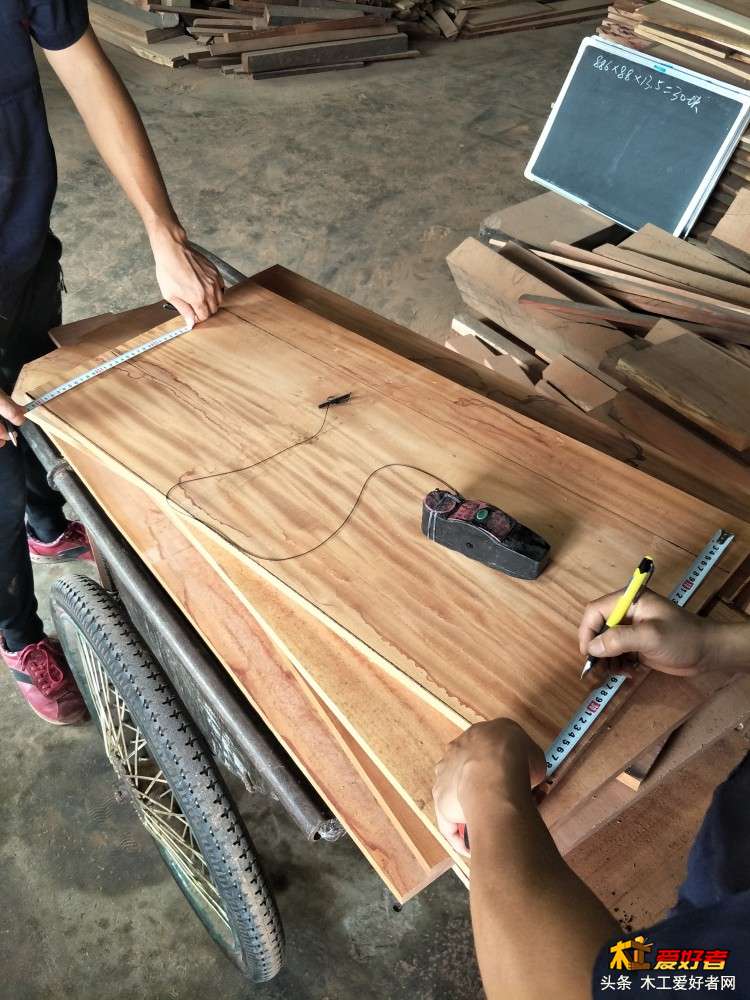

: x7 n, K6 E; j" q4 U8 B这两张图有条边多画了一条线，是因为这条边并不直，是需要将其先去除后才能再下料，这样也是为了保证获得足够的加工余量。那么那条边到底直不直，是需要考验眼力的，实在没把握，就用墨斗量一量好了，虽然有些慢，但总比做坏强。再说下墨斗，老祖宗的东西，真的很棒。我想在画直线上无论什么工具都应该是无出其右的，这也是中国人的智慧。
7 I* q  [) L; s- }" r
加一张更长的图，来证明我们祖先的智慧。

翔专属2

liujingwhx 发表于 2018-6-30 20:53
加油！身体的苦其实都不算什么的。努力过了，回头看，都是浮云。加油！

  b, s5 c# A' W9 ~4 x& B关注一波吧，你是有师傅带你，我是自己搞雕刻机加工，来这个厂一个多月了，全厂就我一个人会操作机器，图纸自己研发，毛料自己雕刻，产品自己生产，样品自己打磨。我是一个独一无二的人，也是一个可有可无的人。心累！
+ P( O+ q3 F. E2 g) P6 F0 I# N1 ~' W

liujingwhx

1 u7 u# a0 N1 K- R/ v  A4 e9 v

$ a2 Y; n# C. \: Z( n1 `2 e

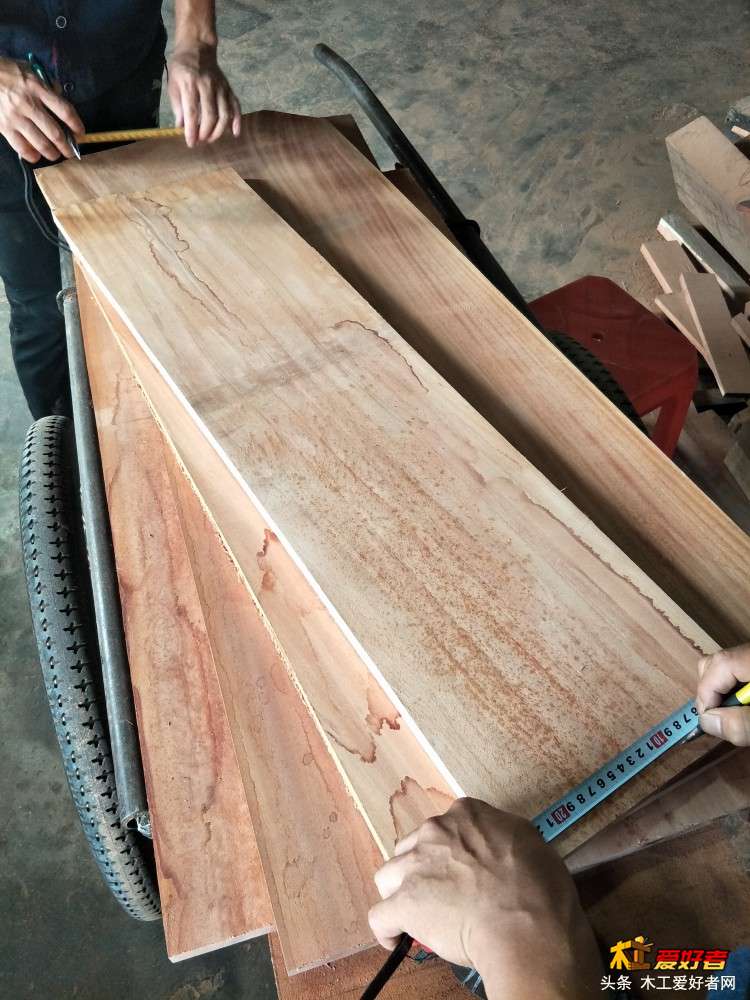

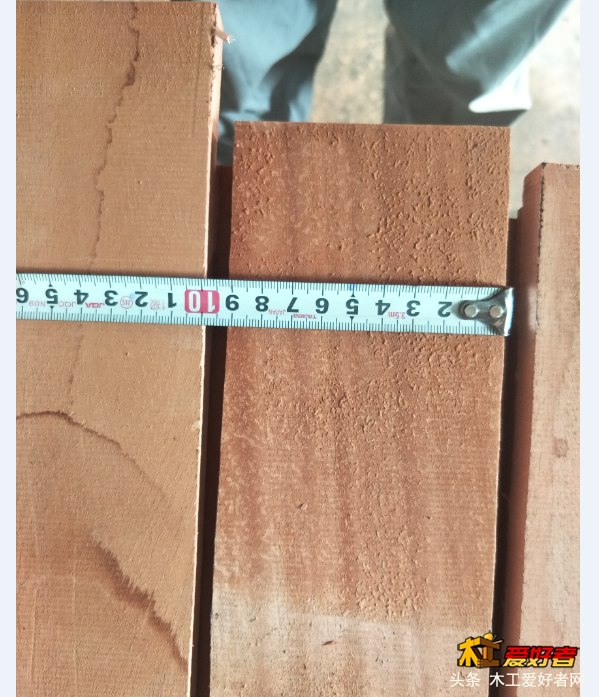

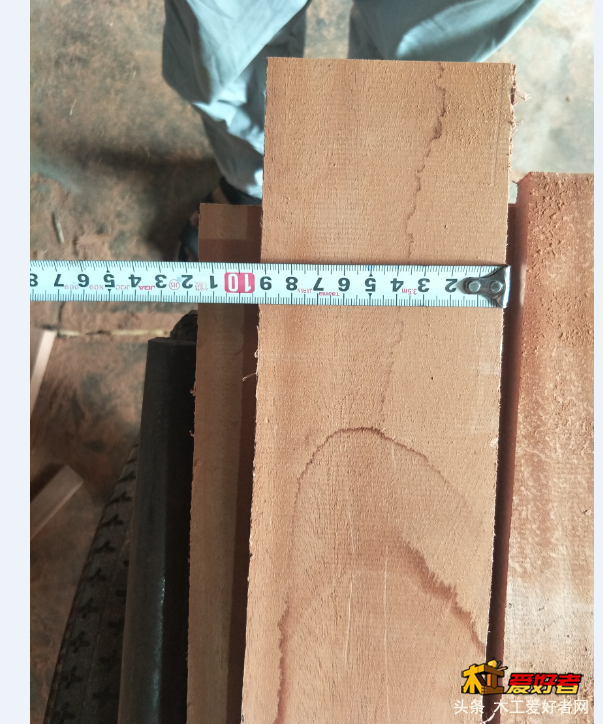

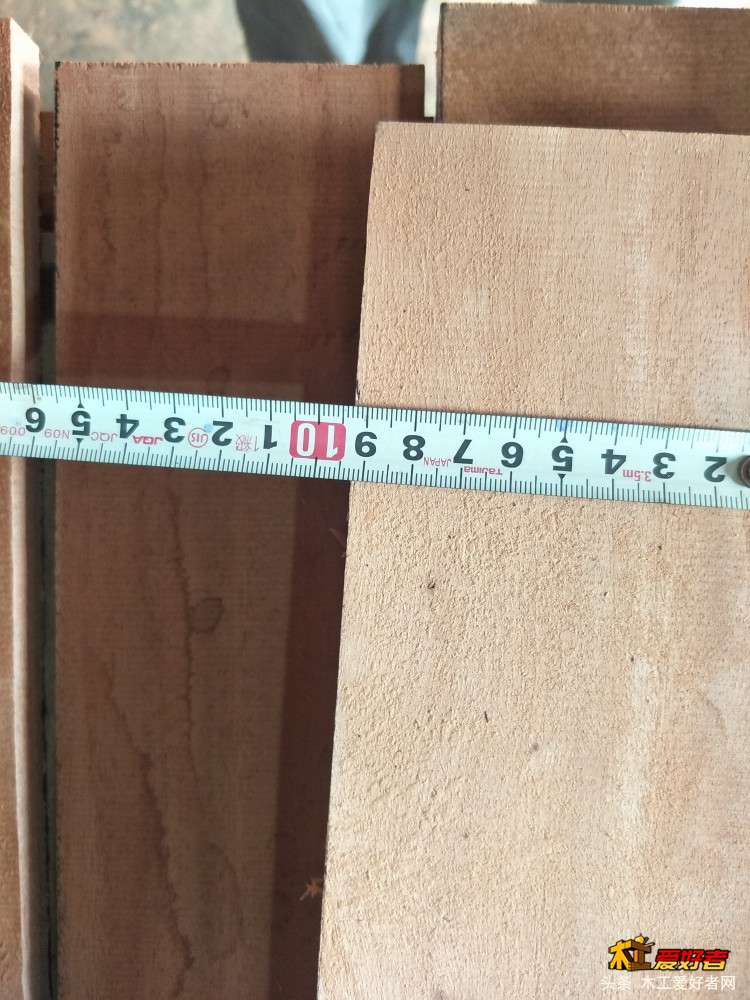

5 b$ k3 F" L; d" Z5 L/ ^这几张图是为了更加能说明前面我所说的宽的余量预留。黑板上写的下料单就是这些板材，是现代床的牙板。大家可以看到随便检查几张板测量一下，都能够保证5mm的加工余量。这木材是桃花心木，我也是在这里认识这种木材的。

jsawar

划线我用0.5的自动铅笔，感觉很好。
