也说圆弧博古架

chpsimon

如何做到隐式固定？

纸杯吧

这个圆弧弧度是不是一样的呢？一样的话就很好做了我看像一样的弧度只是高度不一样

georgezk

我觉得楼主应该直接做球，再用网格切出来
/ y9 A9 `/ O& N8 j3 t' `1 l, y

何剑

同意楼上。一个球体，一千矩形网格，分刷群组。调整位置相交，分解群组，删除多余的，完了
- n3 @6 Q1 N8 l8 Q6 F# U

feiyu5741

georgezk 发表于 2018-6-8 13:28
  M: q: I( R& L- X' X$ _我觉得楼主应该直接做球，再用网格切出来

9 o, O6 u& @' [! ~/ m6 P1 z- z( m您的方法和思路都不错，只是我考虑到实际制作中不可能先做出一个球，所以就用了划线的方法。

feiyu5741

chpsimon 发表于 2018-6-8 13:17
如何做到隐式固定？

% B# i! \6 O& t$ |! a3 O% o5 {横竖条是牙口交叉，可以先装横凹条，膨胀螺丝固定到墙面上后再卡剩下的竖凹条的板。
5 s) Z5 T7 b) A* ^- V1 }; p# ?$ N

feiyu5741

georgezk 发表于 2018-6-8 13:28
! R+ z& q* {' f9 B( ]' c我觉得楼主应该直接做球，再用网格切出来

- G9 E; m1 Z# @7 }% B: Y# J弧度不一样。以基础圆为基准的话，圆弧是递减的。
& p0 g  E% u" [! L  _& m* v

feiyu5741

纸杯吧 发表于 2018-6-8 13:18
1 b; z9 X, s6 R* E! s0 u0 |4 {% P这个圆弧弧度是不是一样的呢？一样的话就很好做了我看像一样的弧度只是高度不一样

5 u' q; {. h, J1 m因为弦长（板子高度）不同，所以同一圆心的情况下，弦长越短的，弧度也就越小。

买了个包

坐等

澜庭

feiyu5741 发表于 2018-6-8 12:34
看到这个博古架的图示，自己思考该如何制作，并非讨论架子的美观和实用性。

0 b, h( g7 k! T% A! t$ C) P思考这种结构工艺不错不错
+ ?: S( Z1 N7 g% z

smag

看着好看清洁工作麻烦
2 S; [- i5 n/ a# @# M

feiyu5741

smag 发表于 2018-6-8 15:41
9 z# _, Z3 e8 i6 |0 g4 s4 J; ?# O& E, y看着好看清洁工作麻烦

使用博古架的，都不好清洁，复杂的造型加上较小的空间。不过呢，做收藏的还是有时间伺候他们的。
* T1 S2 n+ _% w, \$ }2 t8 S3 D

耗子王0

探索精神值得点赞！

浪花小白

确实美观大方，小白观摩观摩

一介

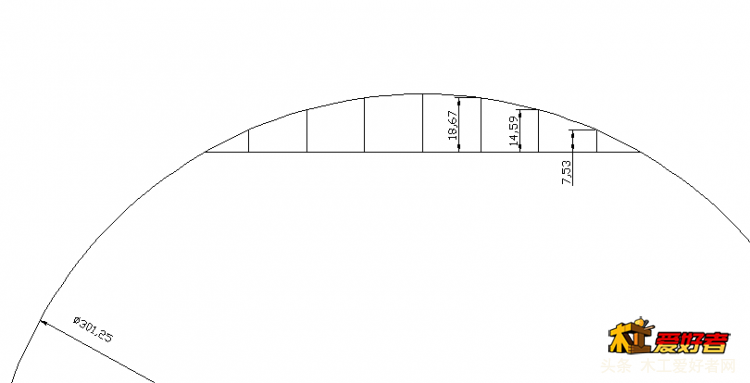

* R$ l. a4 S" v5 e( S% hfile:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\776929993\QQ\WinTemp\RichOle\PBR_MG9LV3BR3]D]22DO}GN.png 画圆直径301.25cm，中间弦高20cm，画圆298.59cm第二个弦高18.67,画圆290.43cm第三个弦高14.59,画圆274.31cm第四个弦高7.53。这个数据你看看如何
