做了个Deskproto教程 包含 旋转加工和补刀

 荐  火.. [复制链接]
chiu777
发表于 2018-5-26 09:24:18 | 显示全部楼层
學習了2 l+ R- B$ X1 k* \
回复 支持 反对

使用道具 举报

8090
发表于 2018-5-26 10:00:18 | 显示全部楼层
本帖最后由 8090 于 2018-5-26 10:01 编辑 - \2 A0 M6 T) I& r" L- D
CIEZ167 发表于 2018-5-26 09:23
; X: n6 a3 s8 x按看还是三轴联动，只是用Y或X换成A轴去旋转加工，所为的真四轴联动还不知是怎样运作的，有大神出来教下就 ...

4 i  \: J. x! f2 T( D0 F- Y首先说一声我不是大神，只是恰巧知道而已：第二张图设置那个地方选第三项“两面或多面加工。自动旋转”，后面就会出来选项设分四面加工，这样机器出来的刀路就会是四联动（四个轴都在动），也就是把模型分成四个加工面工作，每个加工面与浮雕加工方法差不多，我也不晓得这算不算真的四联动，但这种方法非常考校A轴的旋转精度，稍不同心或设置有些许误差，四个重合线就会出问题，与PM出的四联动刀路有天差地别。补充一下：做圆雕时模型脸朝下，从背部开始加工，这样脸部不容易出问题，背部重合点出现问题还可以补救。顺便说下PM出四联动刀路只要不做镂空补面也不是太难，就是圆雕太费时间不好玩。; f+ O7 a$ `9 D; ?
回复 支持 反对

使用道具 举报

8090
发表于 2018-5-26 10:02:41 | 显示全部楼层
fuan 发表于 2018-5-26 08:164 |  l5 T% R/ o+ a& n
这个软件能做真四轴吗？

; P6 r' m' X: R" Z+ t* g不晓得算不算真四联动：第二张图设置那个地方选第三项“两面或多面加工。自动旋转”，后面就会出来选项设分四面加工，这样机器出来的刀路就会是四联动（四个轴都在动），也就是把模型分成四个加工面工作，每个加工面与浮雕加工方法差不多，我也不晓得这算不算真的四联动，但这种方法非常考校A轴的旋转精度，稍不同心或设置有些许误差，四个重合线就会出问题，与PM出的四联动刀路有天差地别。补充一下：做圆雕时模型脸朝下，从背部开始加工，这样脸部不容易出问题，背部重合点出现问题还可以补救。顺便说下PM出四联动刀路只要不做镂空补面也不是太难，就是圆雕太费时间不好玩。7 X6 q8 a* n+ E& d; @, }
回复 支持 反对

使用道具 举报

精雕艺饰
发表于 2018-5-26 10:06:31 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

香血
 楼主| 发表于 2018-5-26 10:19:46 来自手机 | 显示全部楼层
8090 发表于 2018-5-26 10:02
3 V  G3 U2 z* i% I8 @不晓得算不算真四联动：第二张图设置那个地方选第三项“两面或多面加工。自动旋转”，后面就会出来选项设 ...
8 x' s& H& n% V8 x7 E
这种方法我用过可以雕刻出四轴联动的效果但是比较浪费时间，而且4面加工会有明显的不自然痕迹，加工后还需要在旋转精加工一次，这样太浪费时间了，我一般都是先旋转加工，刀路生成后在添加一个多面加工8面，然后找到旋转加工不到的面的位置圈住，然后生成圈住位置的刀路进行补刀加工
回复 支持 反对

使用道具 举报

8090
发表于 2018-5-26 10:28:55 | 显示全部楼层
香血 发表于 2018-5-26 10:19
& e' m8 O; M/ c2 A( c% E' Q这种方法我用过可以雕刻出四轴联动的效果但是比较浪费时间，而且4面加工会有明显的不自然痕迹，加工后还 ...
/ [. t) E5 ]9 V, \' V  D
做圆雕太浪费时间，我做过几个就再没兴趣做了，你的补刀方法很不错，分享精神也值得很多人学习，看你出刀路时模型脸朝上这个出错就没法补救，我都是模型脸朝下开始加工的。
0 z+ F0 m- y' \& a! S; d+ z
回复 支持 反对

使用道具 举报

香血
 楼主| 发表于 2018-5-26 10:37:15 来自手机 | 显示全部楼层
8090 发表于 2018-5-26 10:28
4 t" v9 E0 s- T5 t, C. \5 J做圆雕太浪费时间，我做过几个就再没兴趣做了，你的补刀方法很不错，分享精神也值得很多人学习，看你出刀 ...

$ a4 f) m! E! J; ^7 i8 a哈哈，我都没注意看，模型脸，做教程的时候就是拿来模型就做的，我雕刻的时候会注意的把雕刻细节最少的一面放到a0的线上的
回复 支持 反对

使用道具 举报

几天
发表于 2018-5-26 11:55:14 | 显示全部楼层
这个就是假四轴的旋转加工吧, w( a4 A  X3 ], }
回复 支持 反对

使用道具 举报

WWL1215
发表于 2018-5-26 12:10:08 | 显示全部楼层

7 _' l% i+ t3 r  y( z1 `谢谢分享
回复 支持 反对

使用道具 举报

13421349847
发表于 2018-5-26 12:35:17 | 显示全部楼层

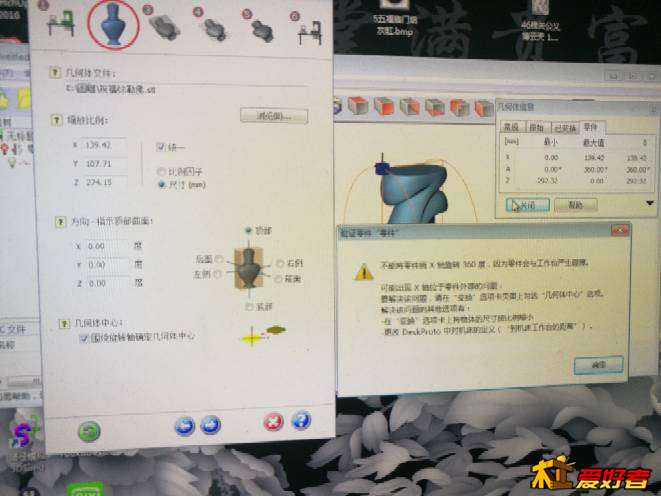

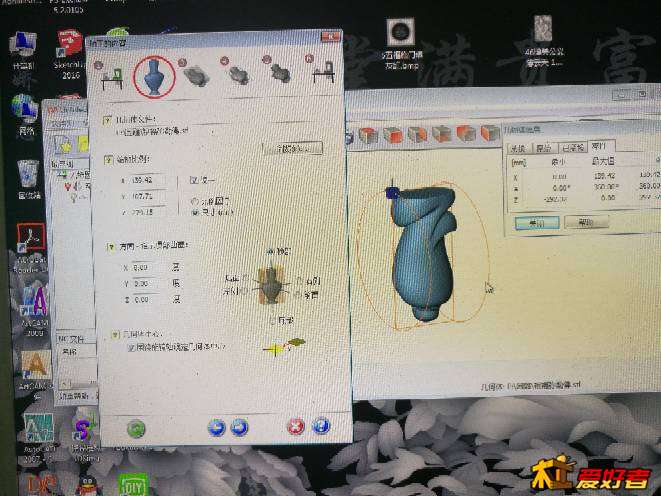

请教一下 缩放比例  这一项不明白   到这一步就不行了   要么把尺寸按比例Z改到90  才能下一步  这是怎么回事  不解, W# O5 k9 s0 }; Q) N
" r" L5 d2 ?/ N; _* x5 R 123515ymk9zygm29gpppt2.jpg " C" u0 L$ ?+ M9 Q/ A
123516rdxyrgtuxugrf8g1.jpg * s7 v6 r9 p% ~
回复 支持 反对

使用道具 举报

叢利
发表于 2018-5-26 12:35:36 | 显示全部楼层
学习了
回复 支持 反对

使用道具 举报

AutoReply
发表于 2018-5-26 13:16:54 | 显示全部楼层
原创辛苦 感谢楼主
回复 支持 反对

使用道具 举报

lfjugafg
发表于 2018-5-26 13:49:23 | 显示全部楼层
感谢分享。。。
回复 支持 反对

使用道具 举报

香血
 楼主| 发表于 2018-5-26 16:42:27 来自手机 | 显示全部楼层
13421349847 发表于 2018-5-26 12:35/ t- n; V6 o! D$ a" |# z9 S% _
请教一下 缩放比例  这一项不明白   到这一步就不行了   要么把尺寸按比例Z改到90  才能下一步  这是怎么回 ...
4 R$ C% b& V; u9 F  |
把模型旋转水平的你现在是垂直的怎么加工z旋转90度
回复 支持 反对

使用道具 举报

13421349847
发表于 2018-5-26 17:27:19 | 显示全部楼层
香血 发表于 2018-5-26 16:42 3 }0 F1 i3 T! s
把模型旋转水平的你现在是垂直的怎么加工z旋转90度
- R2 j% y3 n' i. ?3 ~- k

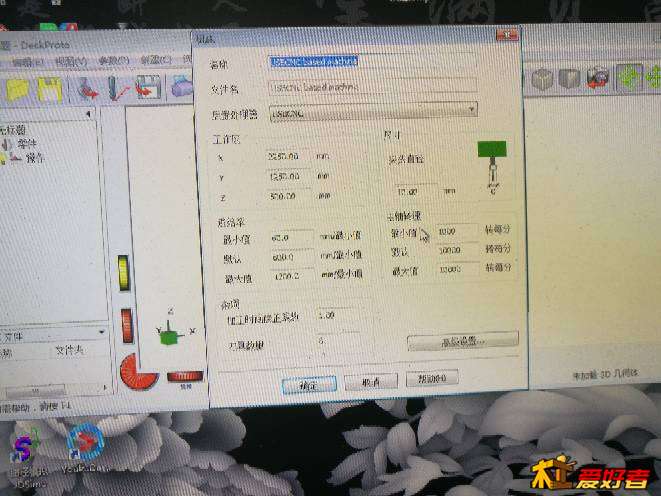

晚上我在放图片   X  139    Y  107   Z  274   绕Y轴旋转90度  提示  X轴可能撞机    不能进行下一步      机床设置X1250  Y  1250   Z  300      按比例吧Z  274缩小到90  或者更小 才能绕Y轴旋转90度 才能进行下一步    是不是这个软件只能做小小物件   能帮指点一二吗    微信13421319847
2 H, H* F- r* w" T6 |3 [5 X! M
回复 支持 反对

使用道具 举报
