三合一台刨改造完成，整理总结，海量图片讲述改造过程。15日刨刀调试结束。

木头木脑木性情 · 发表于 2011-4-13 00:22:31

相信能给很多人带来启示，不久会有更多的改良三合一问世

ydt2338 · 发表于 2011-4-13 08:11:34

回复巴鲍勃的帖子

不瞒您说，电弧焊的手艺还没学好；8毫米的机制螺栓强度绝对够用，弹簧垫、平垫一起上，没问题。

ydt2338 · 发表于 2011-4-13 08:28:54

回复 kin 的帖子

几年前在家世界买的，东方家园也有售，用起来很方便，一只手就能操作，只是感觉力度没有F夹大，不敢太用力。

tzxk · 发表于 2011-4-13 08:44:05

唉多功能变成了单功能留着锯和铣多好顶多做个防护就OK了为什么都锯掉了呢如果有台锯了还说的过去如果没有这多功能还省了占地空间多好！不理解！

ydt2338 · 发表于 2011-4-13 08:49:43

回复 tzxk 的帖子

一是危险，二是用途不大，已经有台锯，开榫时又不多，最主要是三，缺件，严重缺件！

dynno · 发表于 2011-4-13 09:45:16

楼主的DIY精神，值得每一个人学习。。。你做得太精美了！！！！！支持你

zhaogulb · 发表于 2011-4-13 11:11:04

旧物换新颜，

like777777 · 发表于 2011-4-13 12:33:14

看到楼主的制作很欣慰。因为我的想法有人实现了。我的稍后可能会做好。因为本地不好买到便宜的台刨。三和一最多。也比较容易整改。给楼主几个建议
1.吸尘口不要用大小转换的。看样子应该是110转50的，这种头对吸尘没有好处。背面风阻很大。可以用直通转换大小头。可以参考我的集尘器帖子中的蓝色出风口头。
2.刨刀安全保护罩最好做成弹力摆动式的。可以自动被推料推开，结束后自动闭合。很多成品台刨都是使用这种模式。调整伸长的保护罩会影响到你侧身向前推木头时向前移动
3.靠山固定在台面上会影响部分刨宽，并且不利于移动使用到外部的刨刃，建议做成移动式。但是这个工程量有点大。比较麻烦。

CIWEI278629 · 发表于 2011-4-13 20:12:45

LZ的手艺很好

天山之子001 · 发表于 2011-4-14 11:11:10

哈哈好贴呀

匠圣 · 发表于 2011-4-14 13:05:22

手艺确实不错，靠山材质是铝，耐磨程度不高。。

ydt2338 · 发表于 2011-4-15 18:57:44

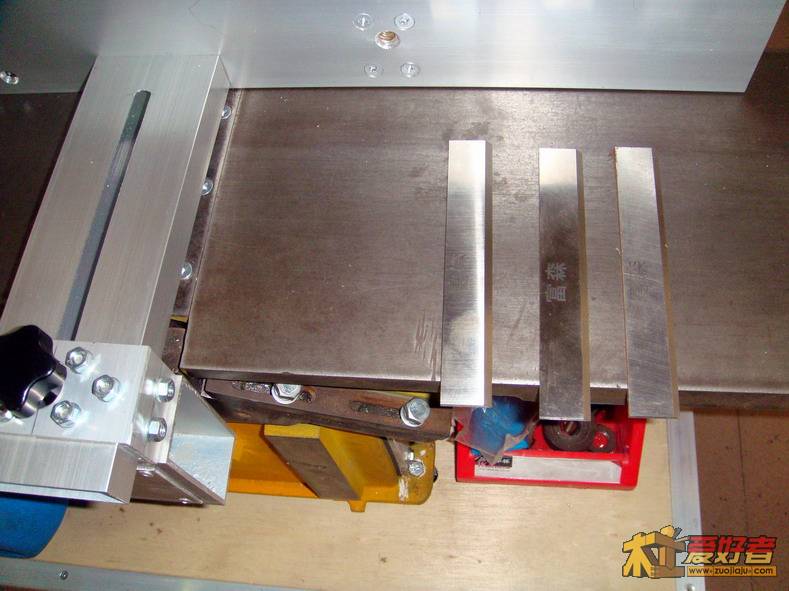

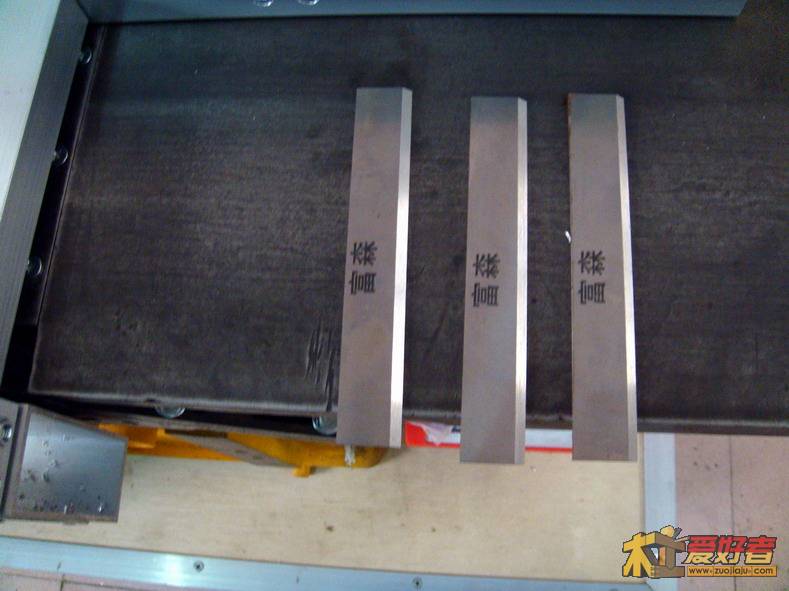

      因为刨刀宽了那么一点，找人加工了一下，很快就拿了回来利用今天午休，调试刨刀。

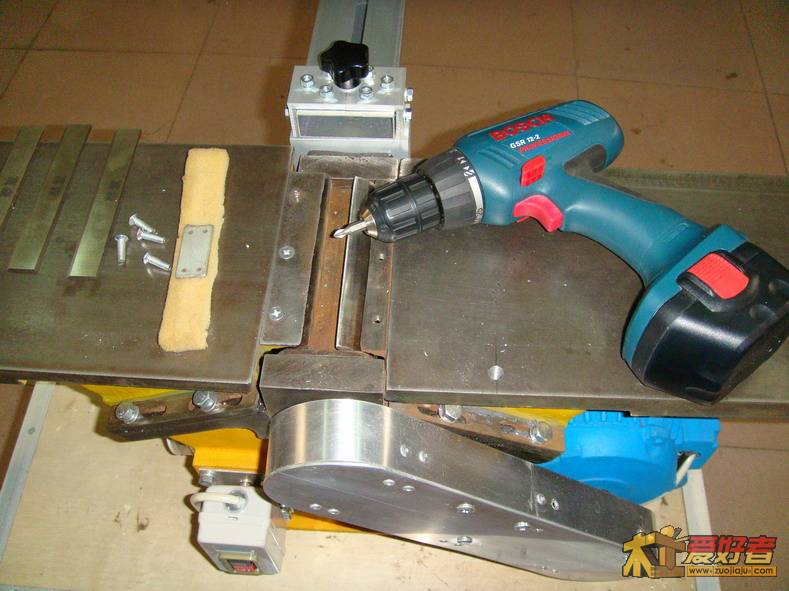

   以前没有玩过台刨，更不知刨刀如何调试，好在有木友指明了革命方向，记不得是哪位木友了，有提出用海绵垫在刨刀底部托起说、有用磁铁放在上边提拔说，两种方法都试了一下，还是海绵好使，用刀切下几小块，放在下面，哈，弹力还挺好呢。

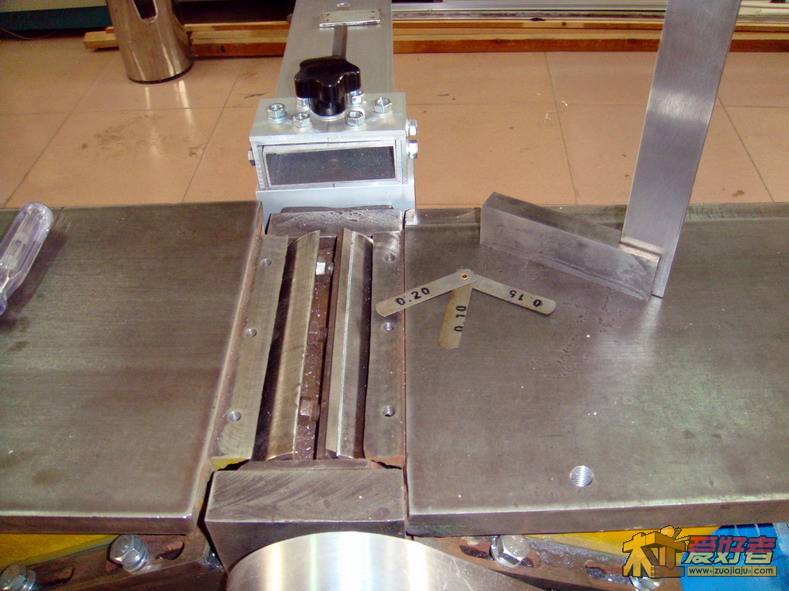

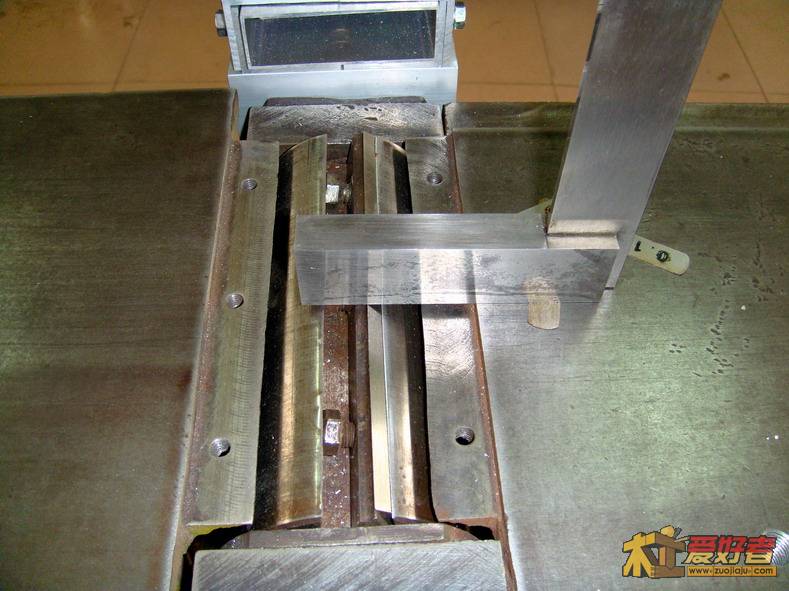

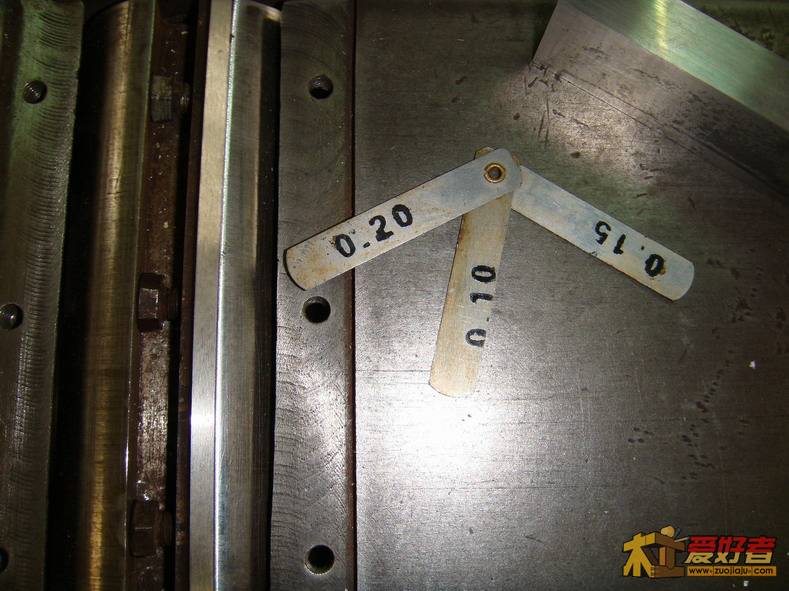

      用角度尺压在台面上（毕竟是工业用的，精度要高些），下面放了一把塞尺，感觉0.1毫米正合适，慢慢地固定好三个刨刀，试车，一把成，哈哈，完成了。

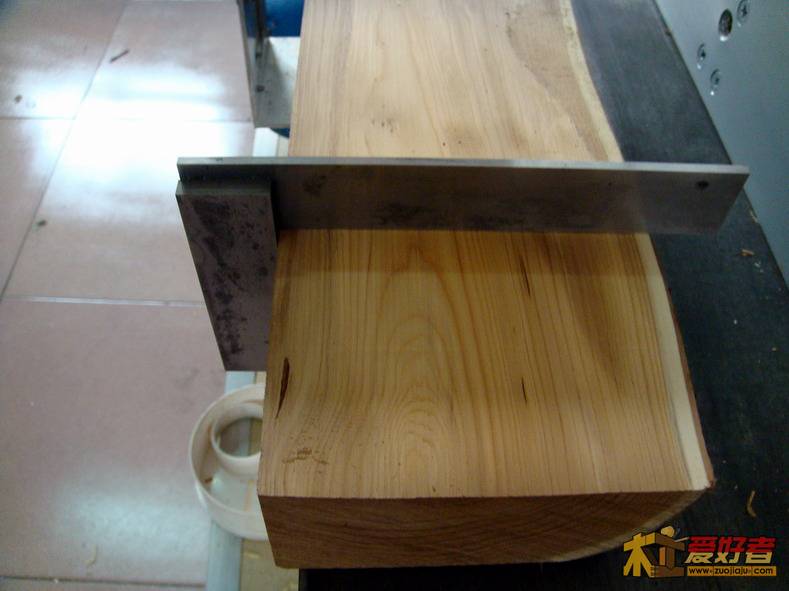

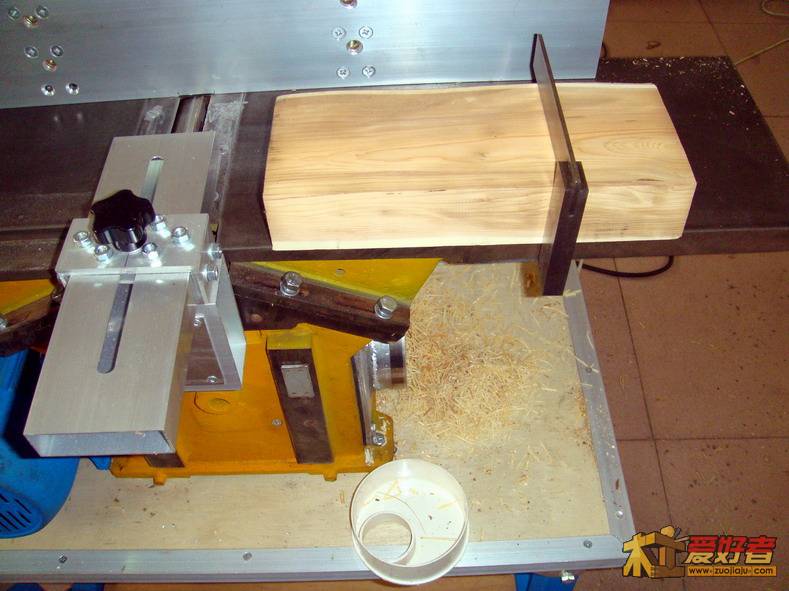

      找了两块木头，一块是松木，另一块短的是........大家看图猜猜是什么木头，猜中送他一篓刨花........，进行了试刨，自己感觉还行，声音也可以，光洁度稍差，待进一步微调。
      上图。

电戏 · 发表于 2011-4-15 19:05:59

动手能力太强了！

ydt2338 · 发表于 2011-4-15 19:06:36

继续上图

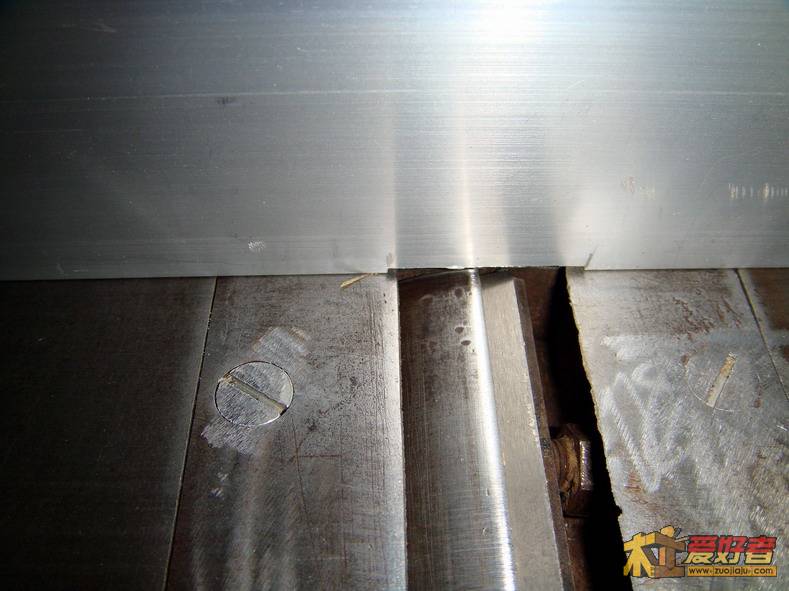

靠山贴近刨刀处铣去1毫米

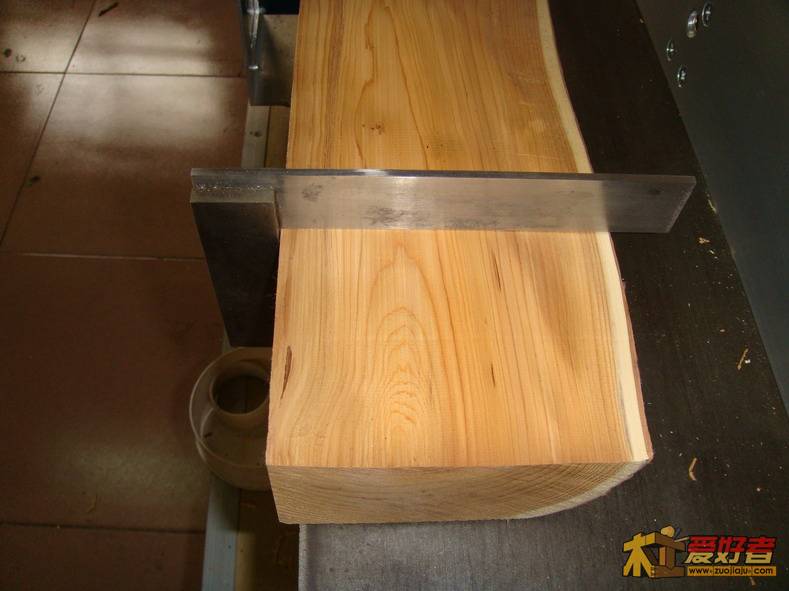

大家猜猜这是什么木材？

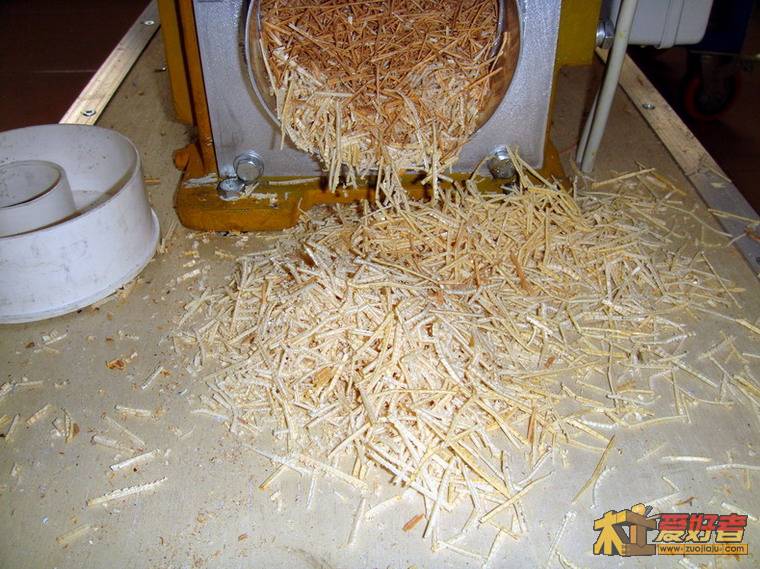

真正的刨花

zp615 · 发表于 2011-4-22 12:52:58

我也有一台一样的。做工很粗燥。看到你的帖子。我也要近期开工。买个圆锯倒装。也去掉锯。我有开榫的配件。扔了很是可惜。但是看了看翻砂的铸铁件很是粗糙。看了恶心而且开出的卯榫不是很规矩只用过一次、倒是磨刨刀的配件值得留下，还没想好方案。感叹国货啊。用来压紧木料用的部分，可以改造成木台钳，是我所需要的。再此十分感谢你的帖子，给我很多启发。
