三合一台刨改造完成，整理总结，海量图片讲述改造过程。15日刨刀调试结束。

我在玩木头哦 · 发表于 2011-4-12 20:23:35

不错的宝贝

yaojl · 发表于 2011-4-12 20:28:46

楼主！台面上的靠山哪买的，能否告诉一下，顺便p一下价格，我好喜欢哪个靠山！

大xingxing · 发表于 2011-4-12 20:30:16

凤凰涅盘牛逼牛逼

ydt2338 · 发表于 2011-4-12 20:36:28

第四章：制作集尘器接口

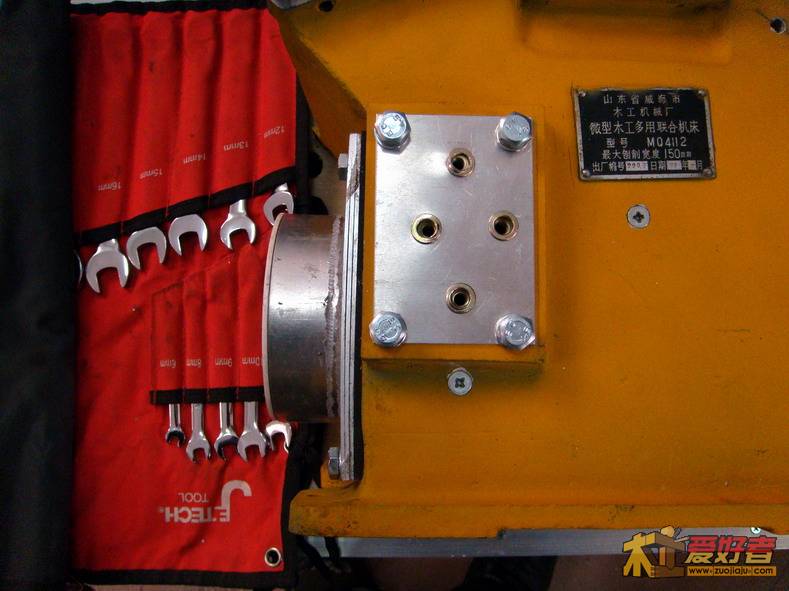

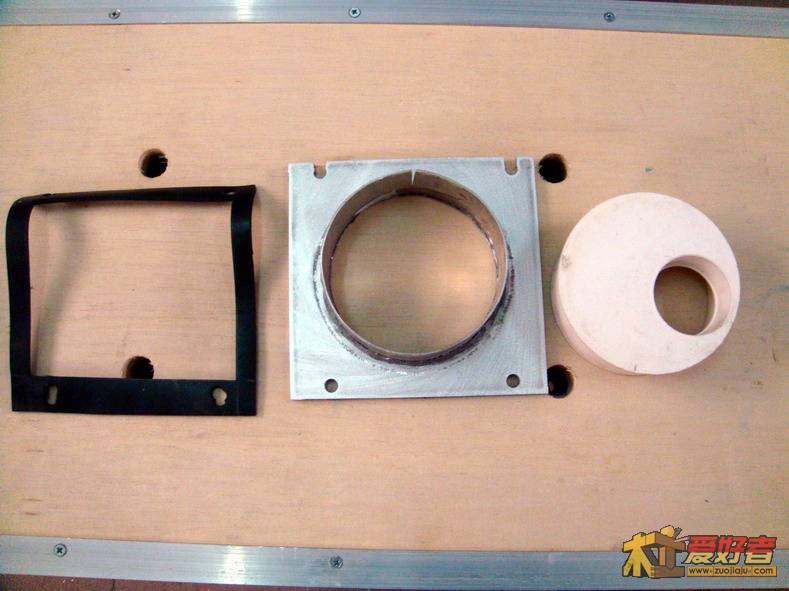

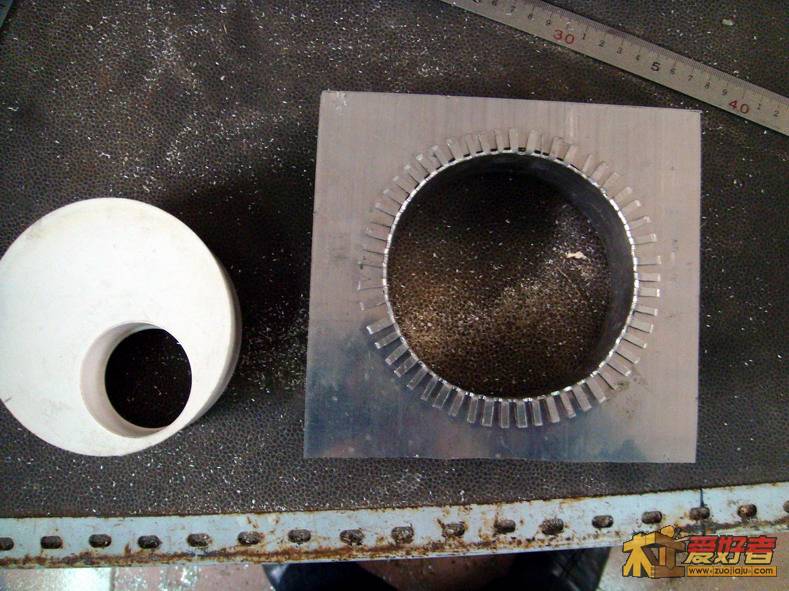

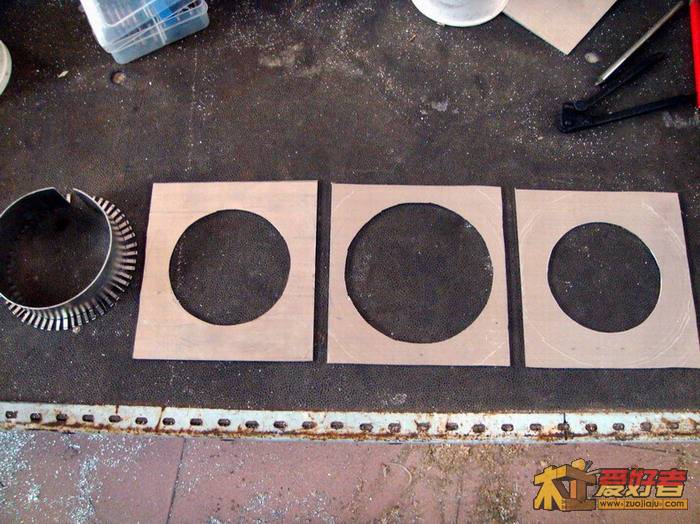

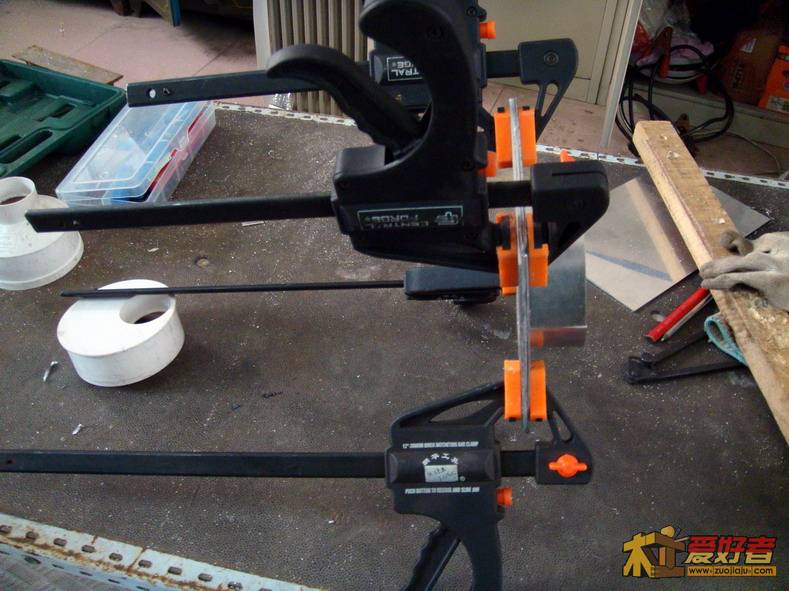

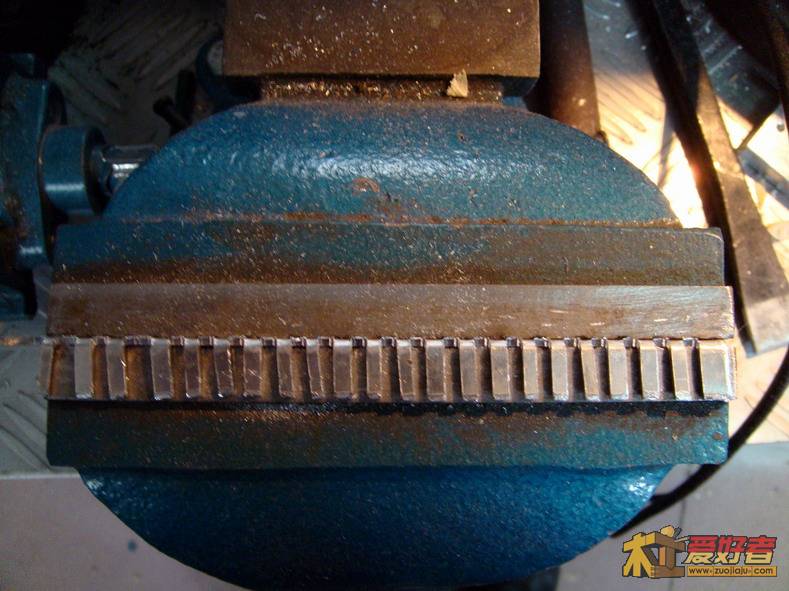

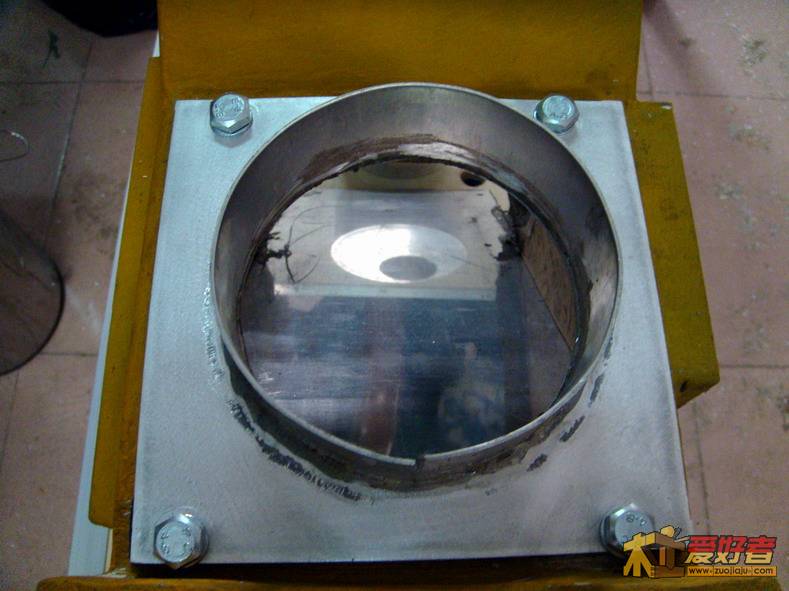

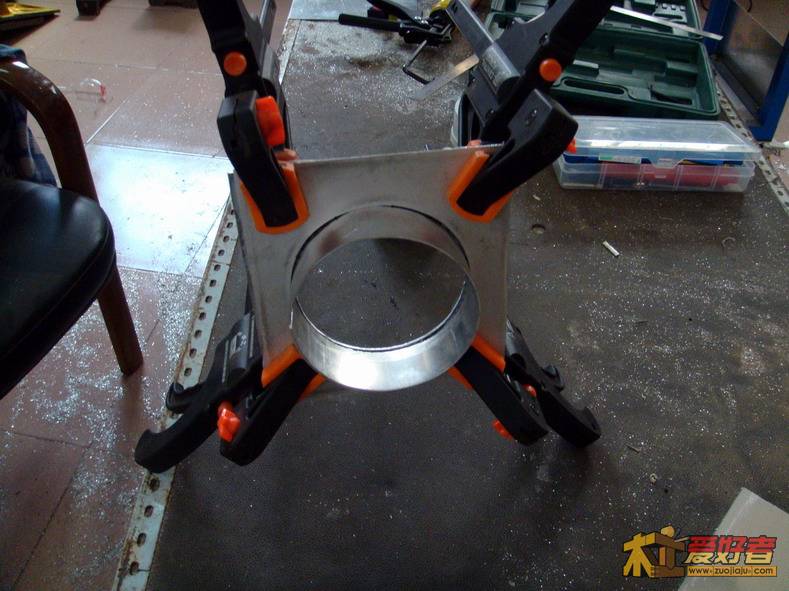

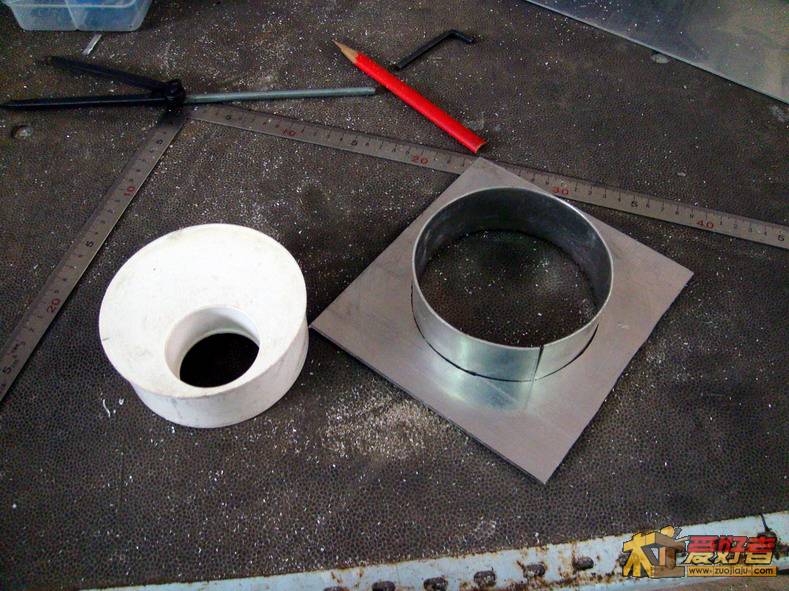

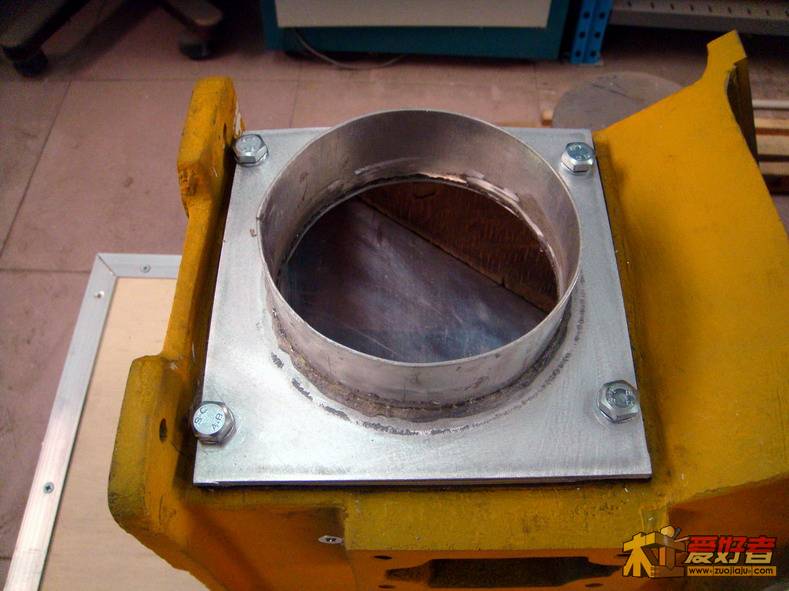

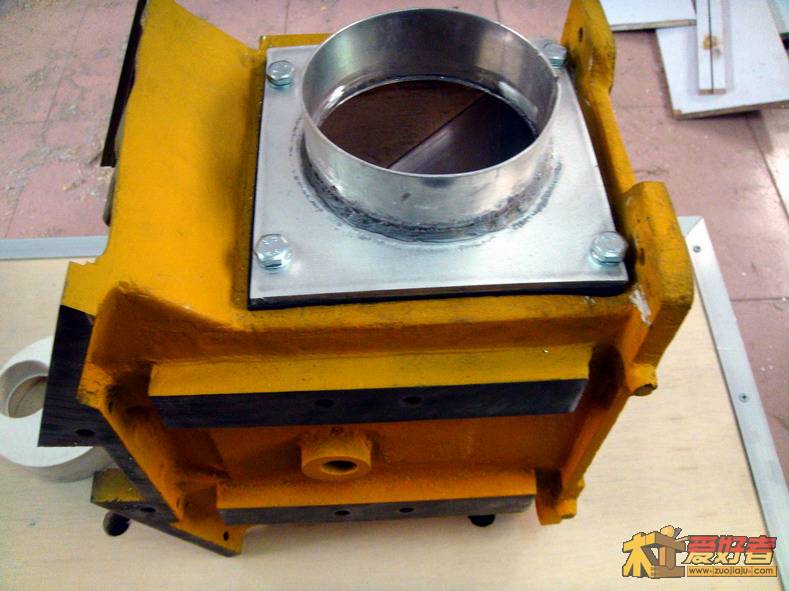

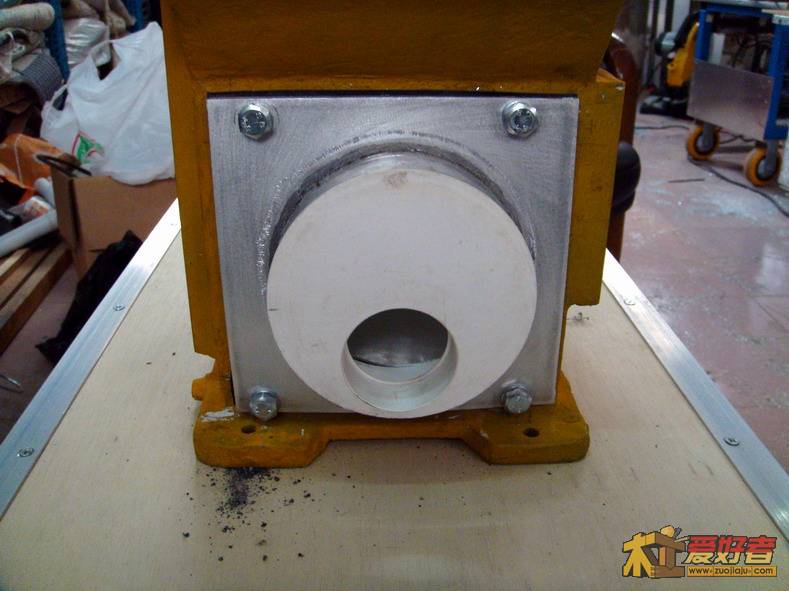

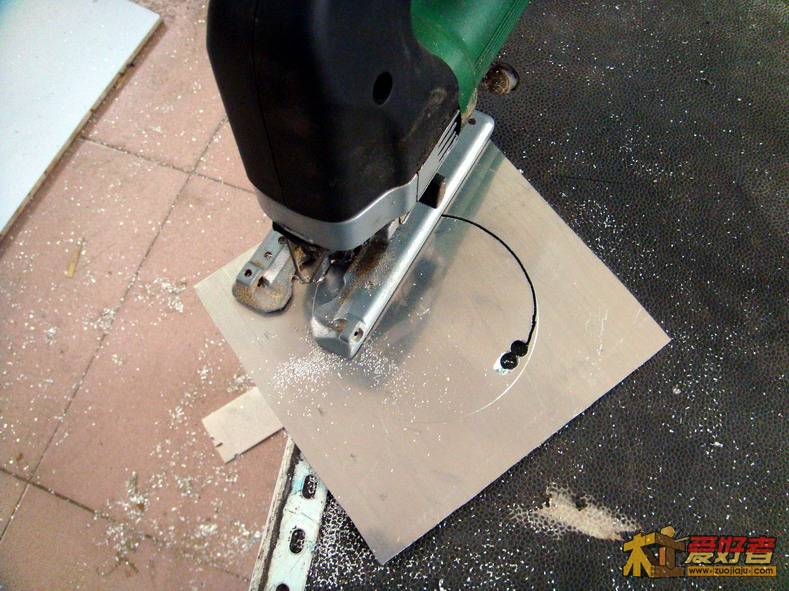

集尘器连接接口的制作那是必须的，一个干净的环境会影响到我们心情。选用什么材料还煞费了一番苦心。最后决定用铝板，一是手头有一块闲置的2毫米厚的耐氧化铝板，另外铝板好加工，用曲线锯和斜切锯就完全能够搞定，但一定要避开焊接工艺，铝焊接那可不是随便什么人都能玩的。动了一番脑筋，用三块铝板夹在一起制作出了集尘器连接口，你说我聪明吧。为了保障出屑顺利，连机身上的出屑通道都换成铝板的了。

我爸是木匠 · 发表于 2011-4-12 20:37:32

装台虎钳的桌面很牛，铝合金面

木工乙 · 发表于 2011-4-12 20:40:15

真厉害！三合一工具，操作时更好注意安全{:1_273:}

ydt2338 · 发表于 2011-4-12 20:43:08

继续发图

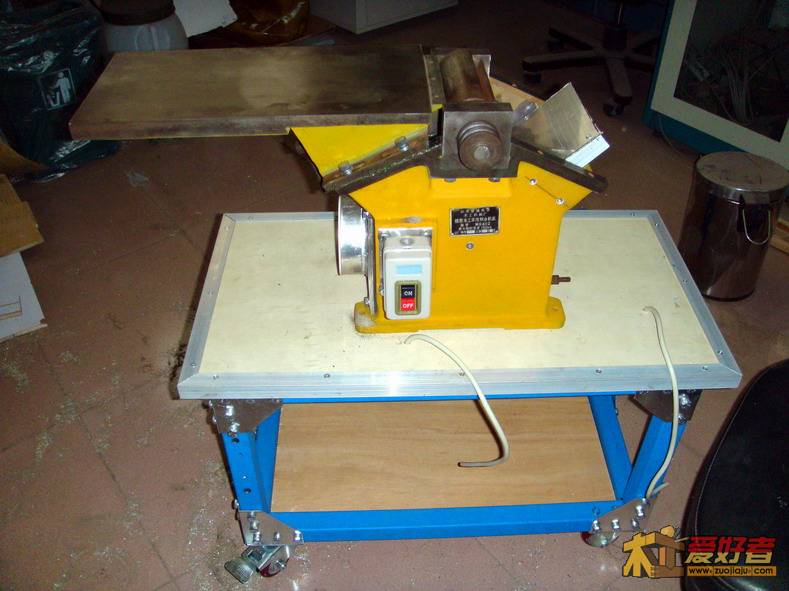

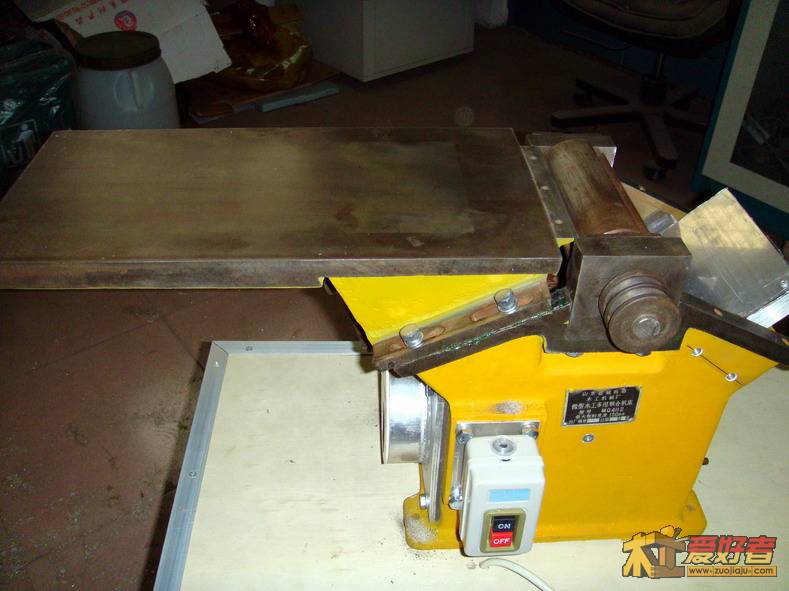

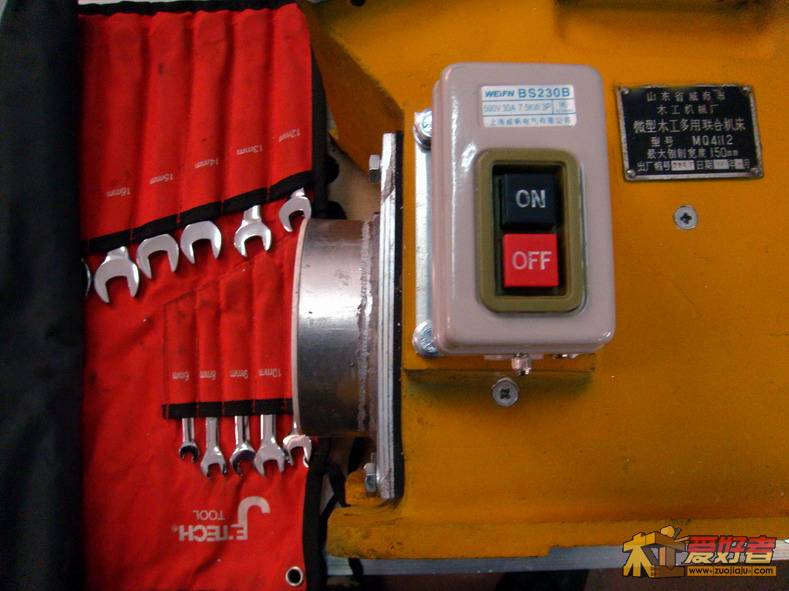

开始将开关安装在了底座上，发现开关机时要弯腰，故将其改在了机身上。

ydt2338 · 发表于 2011-4-12 20:44:44

还要发图，稍等，待结束后再回复。

ydt2338 · 发表于 2011-4-12 20:47:20

半壁江山

木头木脑木性情 · 发表于 2011-4-12 20:48:15

机器整的干净利落，总感觉结构上有点问题，说不出来，这种机器以前也没用过，我那四合一扔阳台好久没动了，方案有但是加工能力和加工精度上不去，郁闷

ydt2338 · 发表于 2011-4-12 20:57:35

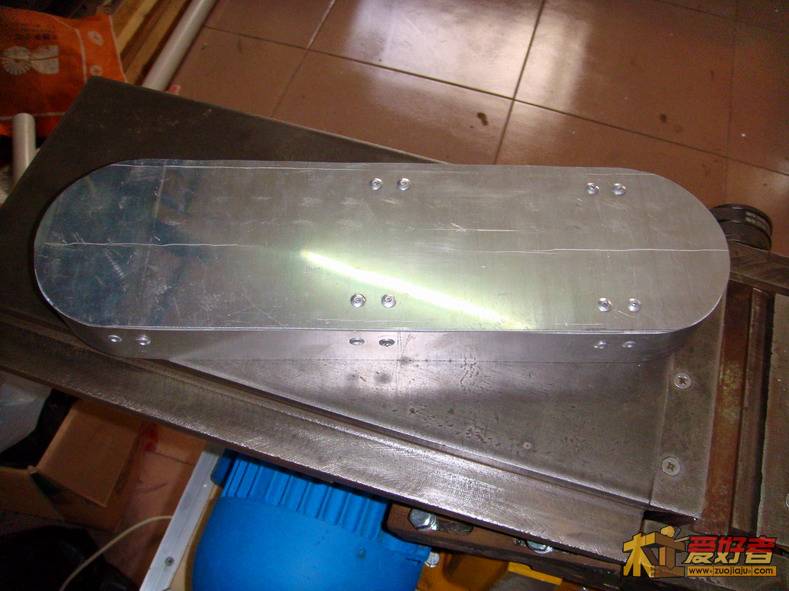

第五章：制作皮带防护罩

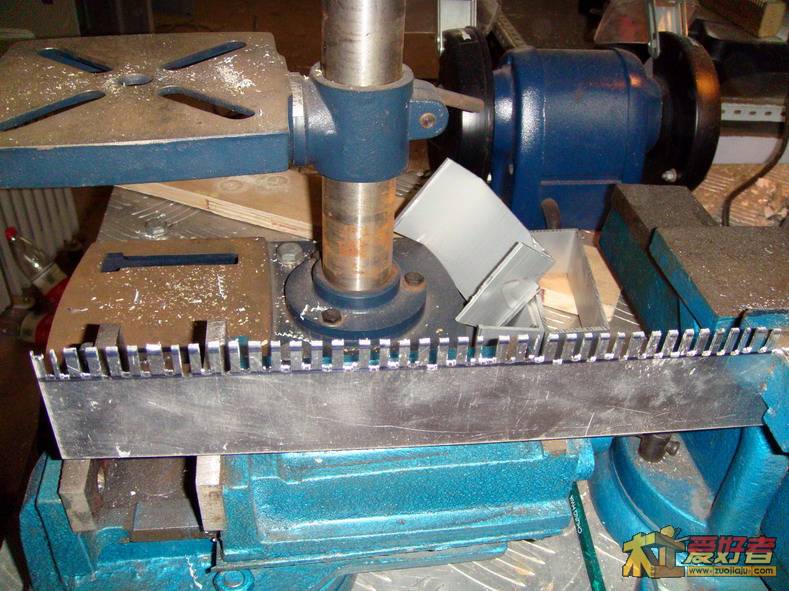

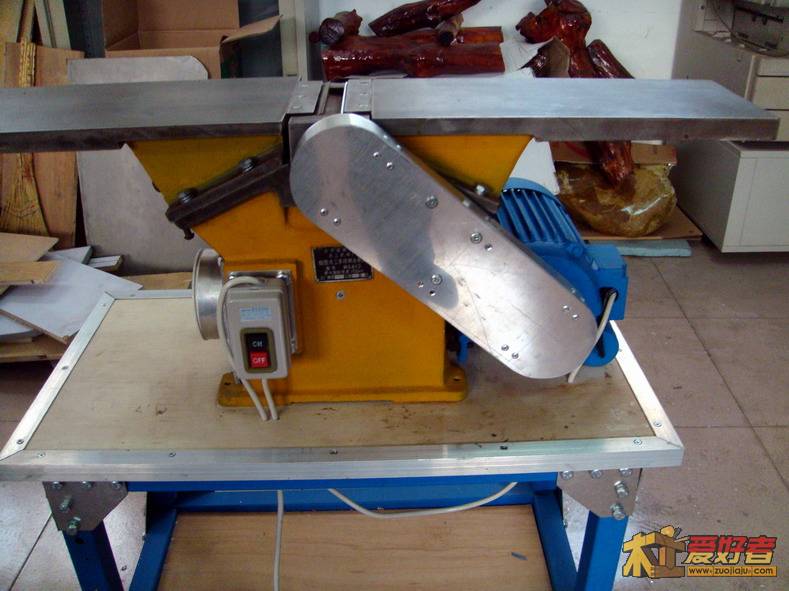

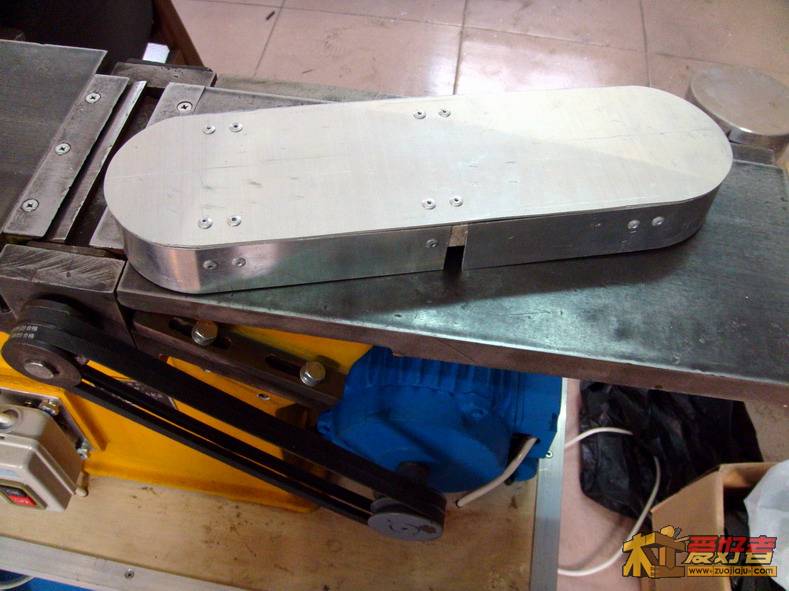

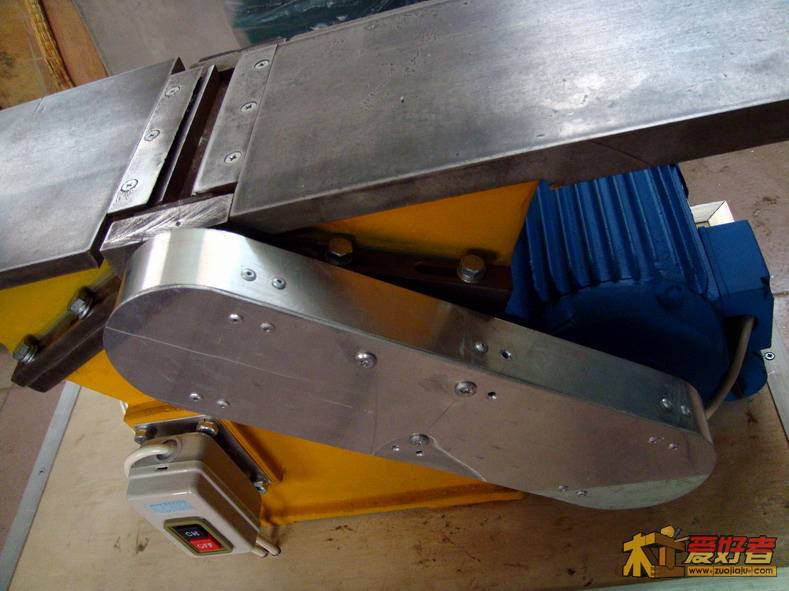

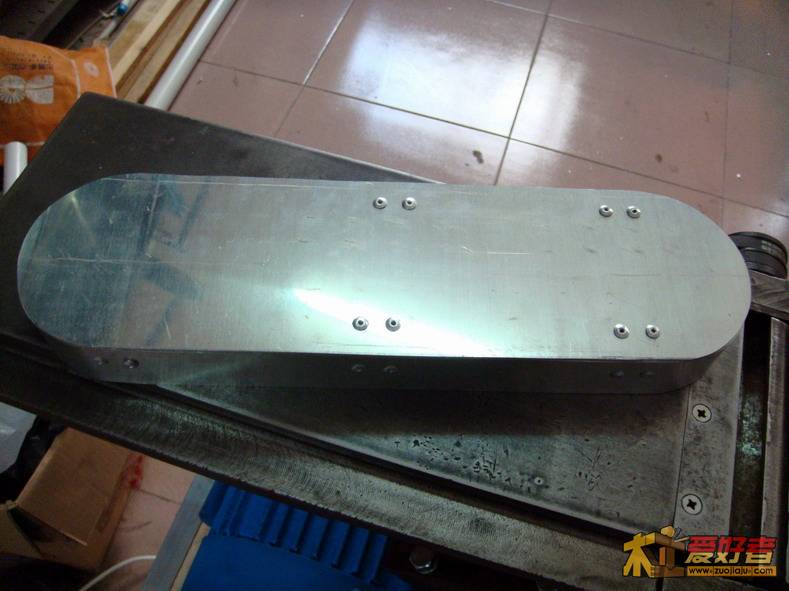

一度想把电机放在台刨机身的下方，考虑到皮带轮的同心度，也担心O型三角带长度增加引起的摆动，还是放弃了这一设想，将电机固定在原处。但是总感觉皮带在两个皮带轮上飞快地旋转，很危险，心里直打颤，必须做个罩子把他罩起来。可是固定在那里又是个问题，想......想......想，还是铝板的活。
一直都是利用中午午休时间过过瘾，只有这个防护罩竟用了我大半天时间

老市牛123 · 发表于 2011-4-12 21:04:29

好省钱的手艺牛

霄鹤2010 · 发表于 2011-4-12 21:10:41

前辈改造高人，

ydt2338 · 发表于 2011-4-12 21:21:49

第六章：靠山制作
      17楼的木友看仔细了。

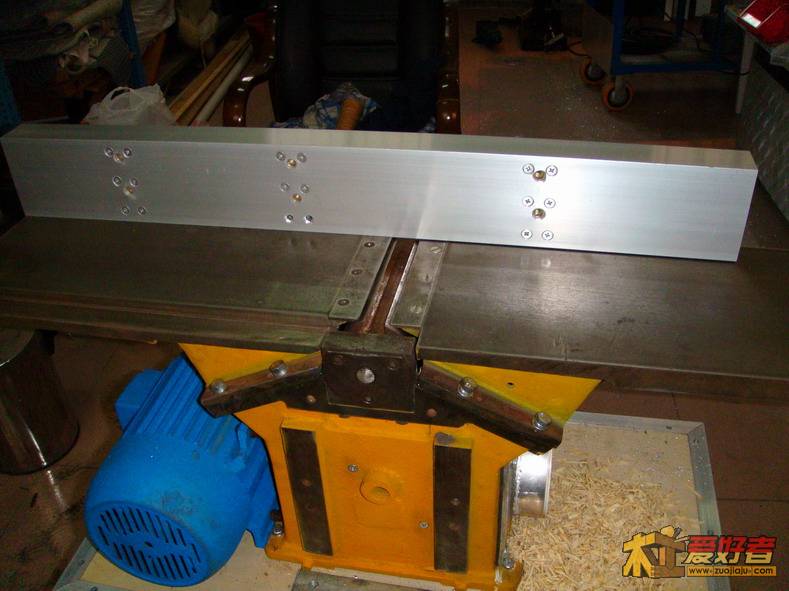

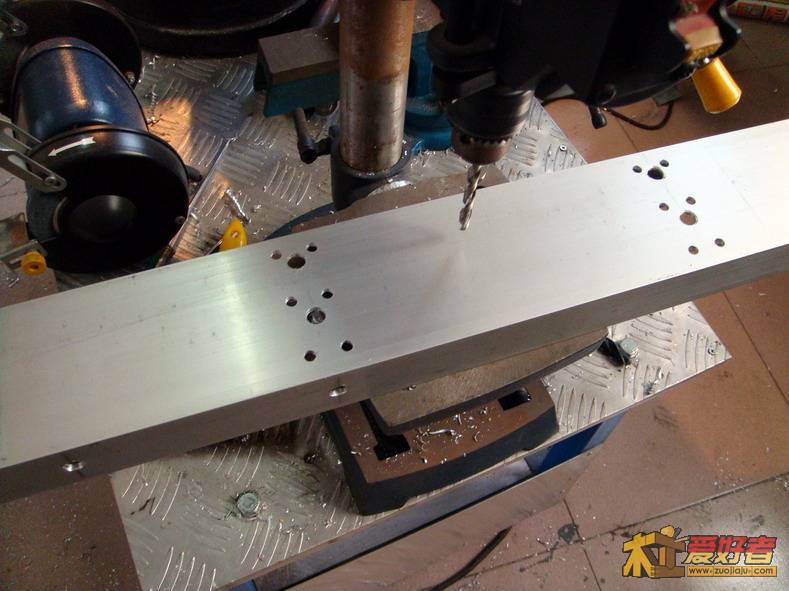

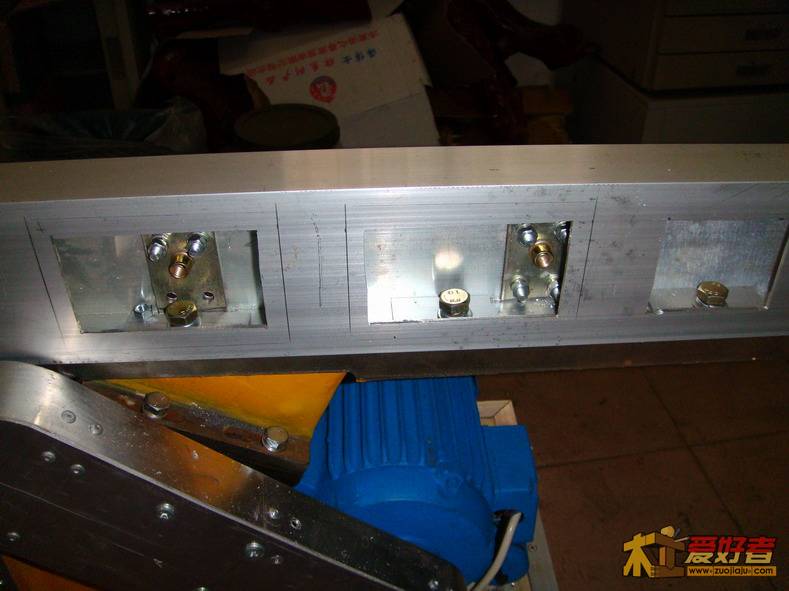

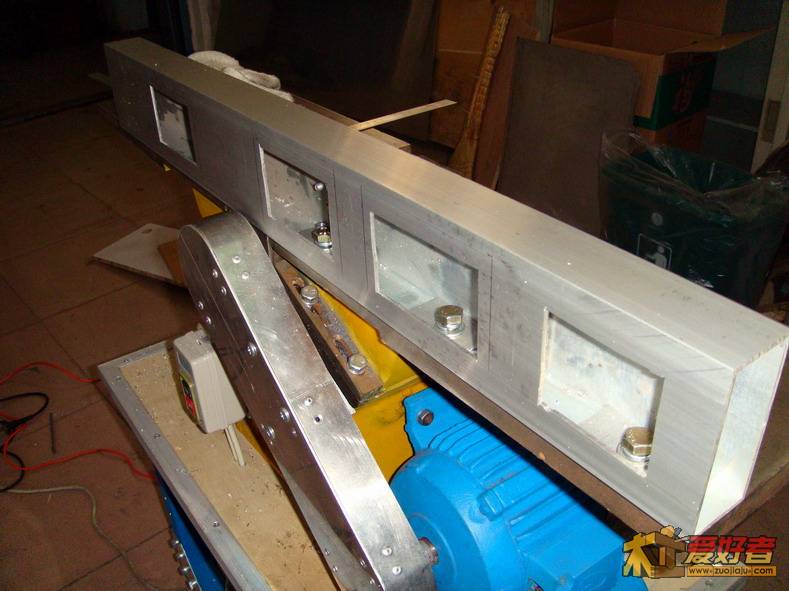

      靠山采用的是铝方管。一次在铝型材市场上看到一段头些年制作铝门框剩下的短料头，100*44毫米，厚度3毫米，绝对足尺，1.92米长，是替别人代卖的。经过讨价，60大毛拿下，这次用了一半，另一半留作倒装雕刻机时还做靠山用。

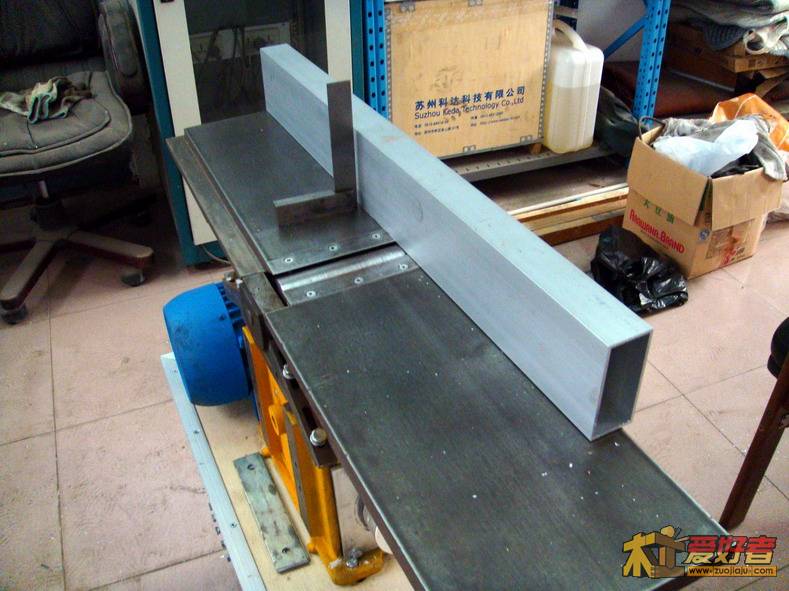

      我感觉这块料真的很值，老料，硬度高、尺寸足，安装完成后用工业用的宽座角度尺测量，直角那叫个准，丝毫不差，我是用三颗直径10毫米的螺丝将它固定在刨台上的，两个人可以抬着靠尺将这么重的的刨床抬起，而靠山丝毫不会受损，结实吧。

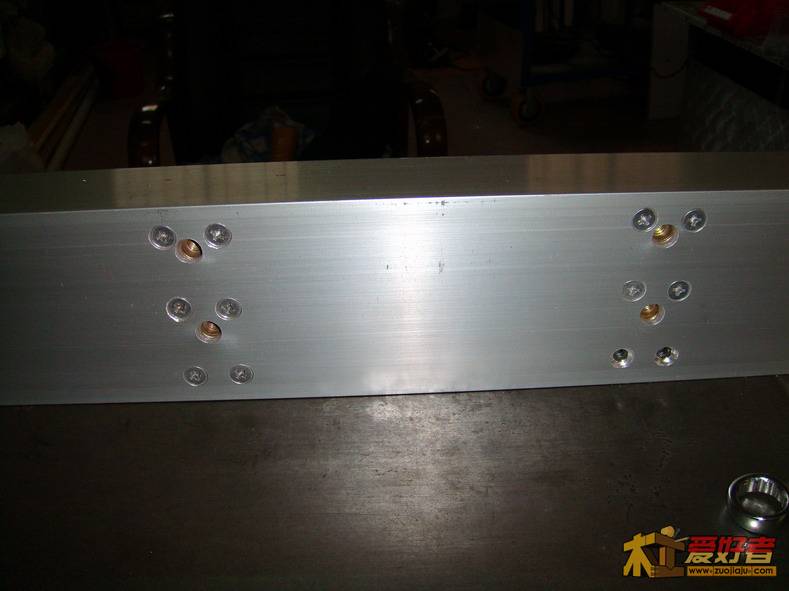

      我还在靠尺上固定了三组六颗直径8毫米的拉铆螺母，用以固定羽毛板等物件，还可以另外固定加厚靠山，以防止老是在一个地方刨木材导致靠山附近的刨刀磨损过快的问题。

我容易吗？我 · 发表于 2011-4-12 21:24:56

今天晚上有第5集么？坐等
