雕刻机Z轴滚珠丝杆居然断了！断了？断！了？

wuxianbest · 发表于 2018-3-26 21:36:56

xian5186 发表于 2018-3-26 12:28) d8 J$ a( P1 x, q
z轴是不是没有加配重，Z轴是需要频凡升降的，如果Z轴没有加配重就会加重电机和丝杆的冲击，如果丝杆或电机 ...

麻烦指导如何给z轴配重，最好能发张图看看。谢谢大神

wuxianbest · 发表于 2018-3-26 21:39:53

DKC0992 发表于 2018-3-26 16:56: J v6 L I- k2 i" w5 F" H5 ]! l q
我想把X轴拆下来看一看。

你这个应该不难拆啊。联轴器螺丝先松了。电机4个固定螺丝松掉就可以了啊

王静波 · 发表于 2018-3-26 23:08:37

没啥稀奇活干多了啥都能遇到丝杆断过2根电机轴断过一根

惯导 · 发表于 2018-3-27 09:33:24

这个质量也是醉了，是浙江丽水货吗？/?

wuxianbest · 发表于 2018-3-27 09:35:45

惯导发表于 2018-3-27 09:33
& L7 M' _- U2 }. l! j这个质量也是醉了，是浙江丽水货吗？/?

你是真大神啊。一语道破，哪里的质量好点啊。推荐推荐呗。

阿余 · 发表于 2018-3-27 15:16:28

wuxianbest 发表于 2018-3-25 23:04! Q, ? x7 B& h! d& @- k
补一张在机器上的照片

这种硬轴，不好，不能缓冲不同心造成的扭力，再加上丝杆应该自己有暗伤，时间长了，金属疲劳，就搞断了，建议换成梅花联轴器。

wuxianbest · 发表于 2018-3-27 15:23:16

阿余发表于 2018-3-27 15:166 ?) ]3 _0 N0 o
这种硬轴，不好，不能缓冲不同心造成的扭力，再加上丝杆应该自己有暗伤，时间长了，金属疲劳，就 ...

我想换成单膜片的联轴器，不知道效果如何。

阿余 · 发表于 2018-3-27 17:48:47

wuxianbest 发表于 2018-3-27 15:234 X$ V# X: x' ?6 D" W
我想换成单膜片的联轴器，不知道效果如何。

应该可以的，我没有用过，我一直用梅花的，那个比梅花的还要贵点，应该不会差。

DKC0992 · 发表于 2018-3-28 00:38:53

wuxianbest 发表于 2018-3-26 21:39
. h( s7 e& S/ ]) E你这个应该不难拆啊。联轴器螺丝先松了。电机4个固定螺丝松掉就可以了啊

关键是连轴器拆不掉。

wuxianbest · 发表于 2018-3-28 10:32:05

DKC0992 发表于 2018-3-28 00:38
A0 a. j, B: i' x2 _关键是连轴器拆不掉。

连轴器顶丝卸掉以后步进电机那边还是拔不掉是么？你用的这个联轴器螺旋简易的这种有可能卡住丝杠的头了。不行就把联轴器锯了。

m77060739 · 发表于 2018-3-28 10:37:28

噢！

挑战触手怪 · 发表于 2018-3-28 14:51:50

丝杠安装座与电机轴不同心，这种刚性联轴器对同心度要求非常高，建议楼主换用弹性联轴器

DKC0992 · 发表于 2018-3-28 15:37:27

wuxianbest 发表于 2018-3-28 10:32
+ N" z' l: \8 o+ m: N: D连轴器顶丝卸掉以后步进电机那边还是拔不掉是么？你用的这个联轴器螺旋简易的这种有可能卡住丝杠的头了。 ...

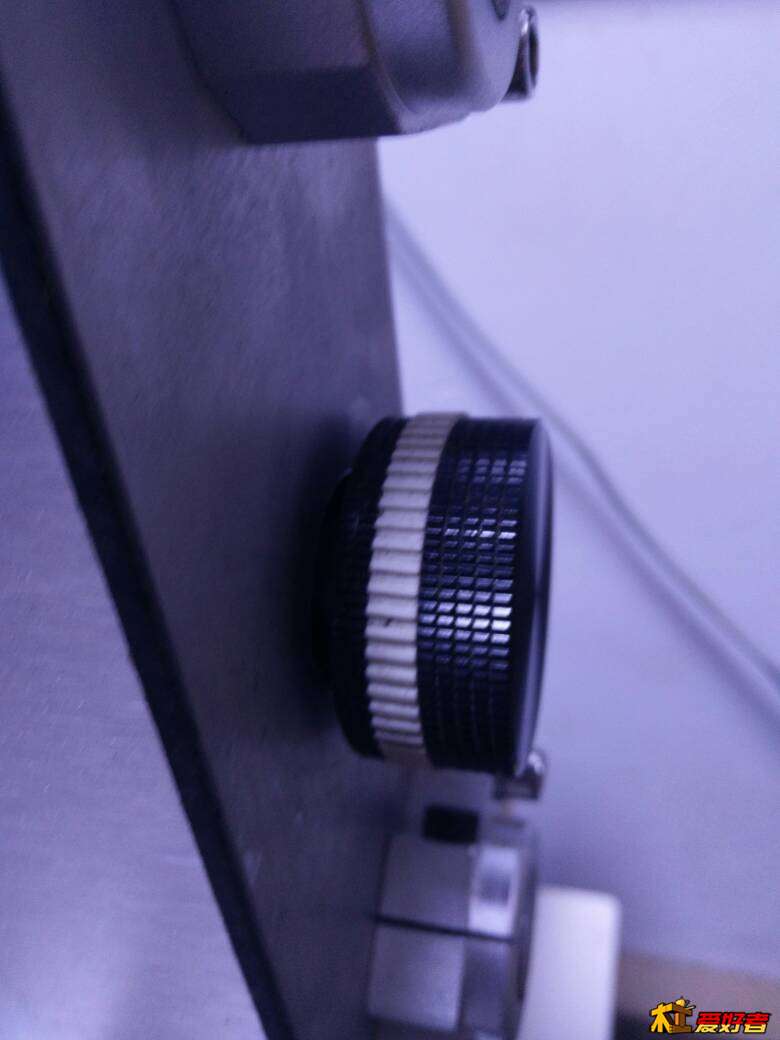

这黑白旋钮怎么拆掉？

wuxianbest · 发表于 2018-3-28 15:40:52

本帖最后由 wuxianbest 于 2018-3-28 15:44 编辑

DKC0992 发表于 2018-3-28 15:375 y9 ^( J) g& y% o6 I# o1 t
这黑白旋钮怎么拆掉？

旋钮上如果没有内六角顶丝之类的固定螺丝的话就是直接拔掉的。和很多调速器用的塑料旋钮是一样的。丝杠末端可能铣了一个扁位来固定旋钮。

a67540 · 发表于 2018-3-30 15:38:57

你的步进电机和丝杆连接用的刚性联轴器，如果装配精度不够就时间久了会引起金属疲劳，检查同心度，安装面垂直度，如果不好整换弹性联轴器
