雕刻机Z轴滚珠丝杆居然断了！断了？断！了？

心佛既佛

内伤
- v0 _* i, m) q7 ^6 K

wsddwdxs

wuxianbest 发表于 2018-3-25 23:04

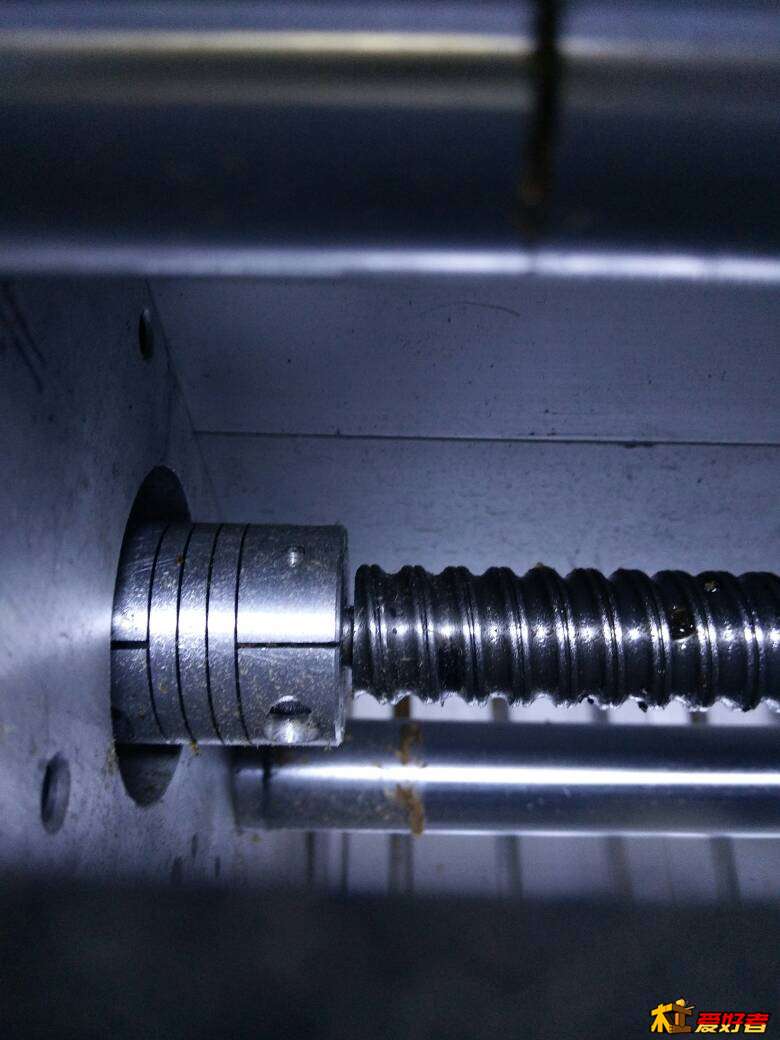

3 X" K& X) k* h' C5 n补一张在机器上的照片

垃圾机器用刚性联轴器 金属疲劳断裂可以理解
  e; O. Q* ]( p' A

策马奔腾m

12楼说的不同心可能性比较大，联轴器是刚性的吗？换个柔性的应该会好一点
( \- |8 Y( J5 n1 [* N& l' l; f1 S

迷恋红颜

还是上柔性联轴器吧
0 g/ a- S% `% `

nini21800

楼主检到宝了，买个步进有伺服的劲……。应该是不同心了。长期摆动把丝给摆平了。也可能是丝杆在加工螺纹时螺纹的底部不圆滑造成容易断裂。

wuxianbest

策马奔腾m 发表于 2018-3-26 07:55
12楼说的不同心可能性比较大，联轴器是刚性的吗？换个柔性的应该会好一点

换柔性的连轴器会存在同步不及时的情况么？
' O+ G! @& V8 S0 L5 L* p, b; p, t* y8 X

策马奔腾m

wuxianbest 发表于 2018-3-26 08:55
换柔性的连轴器会存在同步不及时的情况么？

柔性只是抵消轻微的不同心，避免轴受力和振动，雕刻机的运动阻力应该小于联轴器的变形力的，不会有影响，我的雕刻机就是那种有弹性的联轴器，没感觉到有影响
6 ?+ u7 f0 c1 e* \" I1 g6 f6 C! L% J

wuxianbest

策马奔腾m 发表于 2018-3-26 09:12
柔性只是抵消轻微的不同心，避免轴受力和振动，雕刻机的运动阻力应该小于联轴器的变形力的，不会有影响， ...

0 q2 X1 N$ t! u% B/ ~好的。谢谢大神指教。
9 Z8 J  a9 A- L: \7 D2 _' g. L

lyw888

以前有人连电机轴都搞断了，这是安装不到位引起的超负荷损伤

wuxianbest

lyw888 发表于 2018-3-26 09:39
1 {! [9 v+ ~8 h& X3 `0 i以前有人连电机轴都搞断了，这是安装不到位引起的超负荷损伤

恩。估计也是。买来的机器直接用了。也没调教过

策马奔腾m

wuxianbest 发表于 2018-3-26 09:33
好的。谢谢大神指教。

客气了，我也是搞了个机器自己玩，很多东西不懂的，正在努力学习中。多交流哈
! q/ y8 V* F7 B/ E3 s. I4 d

xian5186

z轴是不是没有加配重，Z轴是需要频凡升降的，如果Z轴没有加配重就会加重电机和丝杆的冲击，如果丝杆或电机轴有缺陷，长期使用当然出问题。

lvsq

wsddwdxs 发表于 2018-3-26 07:02
垃圾机器用刚性联轴器 金属疲劳断裂可以理解

3 d5 q( T$ S2 A, b+ A8 b9 z& g就是疲劳断裂
4 ]" U" G8 h6 s5 j0 _

DKC0992

wuxianbest 发表于 2018-3-25 23:03
1 p# D. ~) o7 z- T无图没法说啊

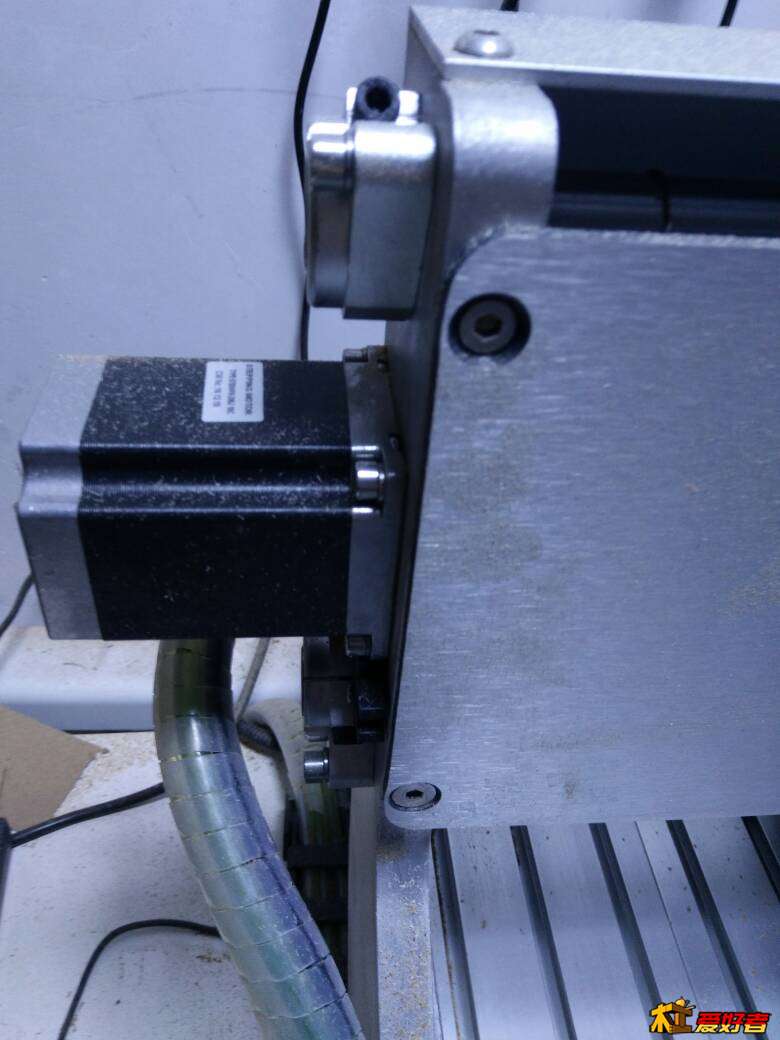

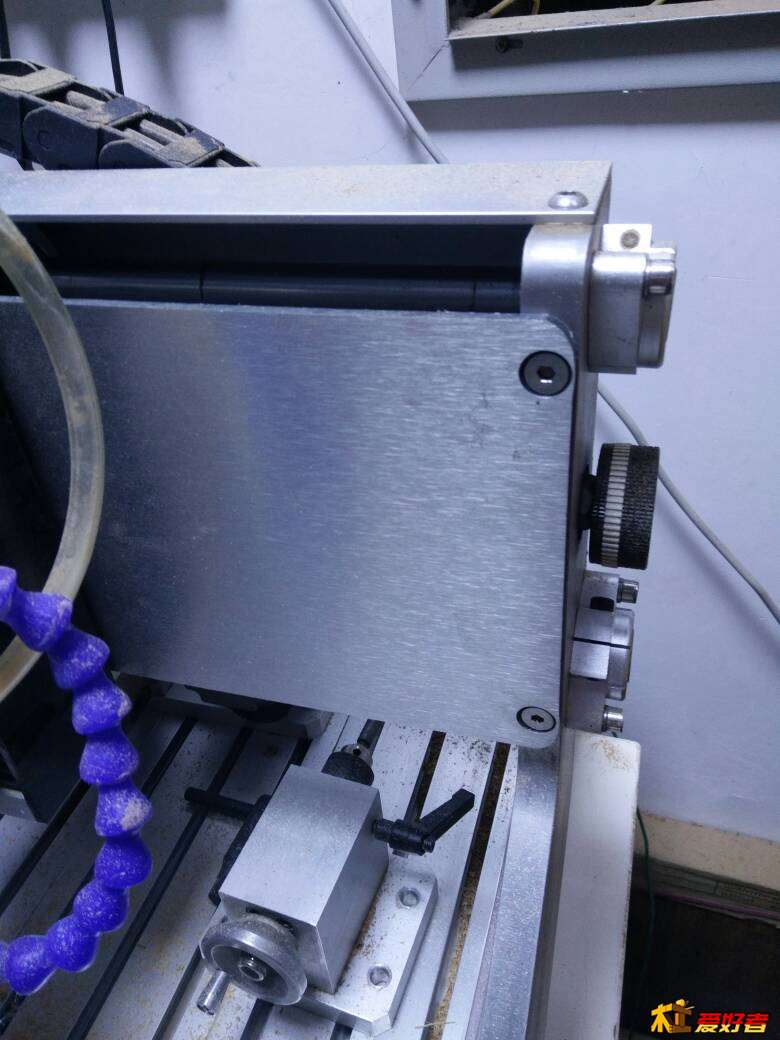

3 h6 T$ i& y' ^1 W) n* g我想把X轴拆下来看一看。
# s2 T9 r, C% y; Q; H4 k
+ k- a( z2 @' V) Z
  M" y' b9 h0 R6 g( t

彭建青

你还用刚性联轴器，你要是用梅花的可能就不会断了、
