雕刻机继电器求助

yujunyummy · 发表于 2018-3-4 12:06:45

8090 发表于 2018-3-4 11:34 % r( ?" s+ S& K
有些指令必须在刀路代码中手工添加才行，一般软件出的刀路只有M3启动主轴的命令，润滑油、冷却液、切削液 ...

嗯，这个明白，现在等试试信号会不会输出

yujunyummy · 发表于 2018-3-4 13:42:21

企鹅弟弟发表于 2018-3-4 09:34 2 [: b+ h% U% q; p: L$ z" @
我们用的低端货，哪里能和你那些高级货比。

所言甚是

yujunyummy · 发表于 2018-3-4 13:49:10

nini21800 发表于 2018-3-3 21:55 ) d5 I* F) E! x- P/ ?- X4 V' I8 X
上面是电源正极接继电器（5~12V，基本合继电器的电压），2 Q# H( D) ?4 n" Y( }5 l
继电器接三极管再接到负极。三极管B极接控 ...

现在已经在软件设置p8为输出端口，经测试，主轴开关可以控制p8端口，主轴开关关闭，p8与gnd端口无电压，主轴打开，电压为5.03v电流为57ma，指令也正确，我还想问，是否可直接买那种高低电平触发的5v继电器来控制，分别输入+5v和gnd（这两个端子板子上有现成的），信号用p8端子，继电器高电平触发，这样就能完全控制继电器了，现在的问题是可否用这种方法，因为三极管没有，也不知道怎么接，还有用这种继电器的话，驱动电流够了吗？是否有别的影响？

nini21800 · 发表于 2018-3-4 14:45:53

本帖最后由 nini21800 于 2018-3-4 14:47 编辑

这种并口的输出端一般没法驱动继电器的，继电器要另外加电，控制板输出加一几K~几百K电阻接8050第2脚，继电器接8050第三脚。（8050第一脚为地，第2脚加B极，第3为正极：（8050字样一面向自己，管脚向下））。如没有8050也可以用旧电路板中的一些NPN三极管.

y5000 · 发表于 2018-3-4 14:52:49

pwm的p1复用。同时控制转速和继电器，我就是这么做的。

y5000 · 发表于 2018-3-4 14:55:34

或者和主轴冷却端口复用，也是可以的。不要局限在非要弄一个单独的端口出来。

yujunyummy · 发表于 2018-3-4 15:01:07

y5000 发表于 2018-3-4 14:55 6 O/ C3 u4 L- C9 ]+ `, v: Z
或者和主轴冷却端口复用，也是可以的。不要局限在非要弄一个单独的端口出来。

一体的板子，就没有冷却这些端口的，主轴的更没有了。只有对刀急停和p8 p9

yujunyummy · 发表于 2018-3-4 15:10:27

nini21800 发表于 2018-3-4 14:45
6 a$ [& ]8 _5 S4 R这种并口的输出端一般没法驱动继电器的，继电器要另外加电，控制板输出加一几K~几百K电阻接8050第2脚，继 ...

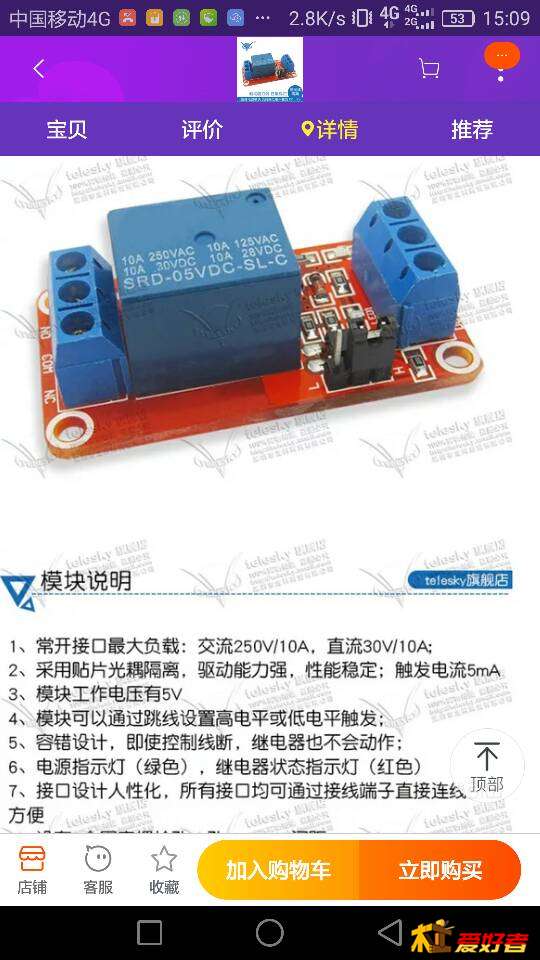

【【TELESKY】1路继电器模块带光耦隔离支持高低电平触发 5V 一路】http://m.tb.cn/h.WumUyo2 点击链接，再选择浏览器打开；或复制这条信息￥RLnz0ot8LVi￥后打开手淘

这种继电器能否驱动

是想简单一点的

yujunyummy · 发表于 2018-3-4 17:30:24

感谢各位大神们，万能的论坛啊，多位大神指导，已加继电器，现在完美控制，手头没有三极管，用了个继电器模块，以后一定为论坛多做贡献，经常光顾。

nini21800 · 发表于 2018-3-4 17:50:55

这种就是带电源输入的，省了自己加装三极管和电路板的问题。

yujunyummy · 发表于 2018-3-4 21:54:35

nini21800 发表于 2018-3-4 17:50 , o- A5 |3 j% ~% a
这种就是带电源输入的，省了自己加装三极管和电路板的问题。

嗯嗯，太谢谢了，现在已经能用了！非常感谢

企鹅弟弟 · 发表于 2018-3-5 21:46:27

恭喜大神如愿以偿

海上狂飙 · 发表于 2018-12-26 13:20:38

yujunyummy 发表于 2018-3-4 21:54
3 G# a6 m0 j" j: ?% O, [! |2 A嗯嗯，太谢谢了，现在已经能用了！非常感谢

楼主出个详细设置接线过程呀，我也想试试

yujunyummy · 发表于 2018-12-26 15:05:25

海上狂飙发表于 2018-12-26 13:20& m& ]$ I( }9 v1 N L
楼主出个详细设置接线过程呀，我也想试试

同款？

海上狂飙 · 发表于 2018-12-26 23:42:15

yujunyummy 发表于 2018-12-26 15:05
6 g: l; M, J, g4 B4 C" l! z' Z同款？

我的usb接口的，想用刀路文件命令(M8)控制冷却液的开启和关闭。今天下午我已试出来了
