雕刻机继电器求助

yujunyummy

nini21800 发表于 2018-3-3 08:43
2 C0 _0 `/ N4 A7 _控制脚加上一个小三极管就可以控制继电器了。

0 M4 B' t/ W/ k/ V2 z2 P8 s加个什么三极管，继电器的电从哪里引出？只要能加个继电器，其他的都简单了
  k9 k# v' |" A5 T& ^- Z( z# n

yujunyummy

rogerxue 发表于 2018-3-2 22:10
3 D. w; S) M7 V( ]图太小看不清，如果没有多余的，就把p8 p9接出来，然后把相应的串口设置一下

9 c% B5 p. A" t# z你好  ，电路图已经上传 ，请帮我看下，自己学的始终有限，帮我看下，不胜感激。

yujunyummy

nini21800 发表于 2018-3-3 08:43
1 Z+ U6 w$ O6 Z$ _7 X控制脚加上一个小三极管就可以控制继电器了。

: ]9 u# ~  D4 L7 v电路已经全部上传，有空帮我看下。

yujunyummy

nini21800 发表于 2018-3-3 08:43
控制脚加上一个小三极管就可以控制继电器了。

电路已经全部上传  帮我看看怎么加 谢谢啦

8090

yujunyummy 发表于 2018-3-3 00:44
p8 p9有端口，如果用p8 p9这个怎么加继电器，线该如何接呢？

. ]: d: P7 z4 ~  x# G: @$ o) K继电器控制主轴意义不大吧？一般E240主轴的电源自带PW控制主轴启停，变频主轴更不用说了，控制卡的接线端口有控制信号给电主轴和变频器的，实在要接继电器得仔细看说明书才行。最好用干式继电器接线简单点，只要给一个3-24V以内的电源信号就能控制。
( b0 g# v% j( a& q  s& I

yujunyummy

8090 发表于 2018-3-3 10:46
继电器控制主轴意义不大吧？一般E240主轴的电源自带PW控制主轴启停，变频主轴更不用说了，控制卡的接线端 ...

" a4 B5 H3 Y# v) {7 M4 ?不喜欢看着雕刻，都是程序开始人就干别的去了，想通过继电器雕刻完自己关闭直流主轴的，板子的端口很少，基本没什么扩展，所以想用p8 p9扩展成继电器控制主轴，只是现在不知道怎么接线，还要接别的三极管什么吗？电路图已经上传了，对这个不是太懂，所以求论坛的高手教一下。

8090

yujunyummy 发表于 2018-3-3 11:08
不喜欢看着雕刻，都是程序开始人就干别的去了，想通过继电器雕刻完自己关闭直流主轴的，板子的端口很少， ...

用不着搞这么复杂，一个简单的定时开关解决问题，我就是这么用的，设定个大概时间到时候自动关闭电源，目前还有更高级的方案，用APP操作WIFI控制的插座，用摄像头监控雕刻机干完活，手机控制插座断电。其实说实话雕刻机在干活的时候人最好不要远离，都是带电的玩意，高速旋转的主轴刀具，还有大量的木屑，说不定就出什么事故，论坛上不是有木友在加工的时候木屑燃起来了么，还是小心为妙。
( {" `2 K( f! y- u

yujunyummy

嗯，我再找点别的资料看看，安全的却很重要，只是自己太怕吵了，谢谢啦。

nini21800

yujunyummy 发表于 2018-3-3 09:51
加个什么三极管，继电器的电从哪里引出？只要能加个继电器，其他的都简单了

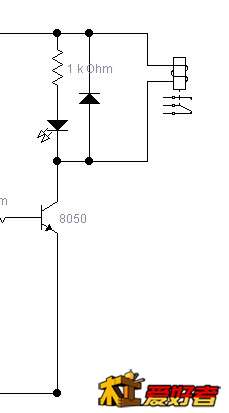

上面是电源正极接继电器（5~12V，基本合继电器的电压），
继电器接三极管再接到负极。三极管B极接控制板输出端。三极管为8050.
! |3 ?- t6 q  D( m& Y' S/ F网上有8050的管脚说明。
* T% g9 o% r3 W, f

yujunyummy

nini21800 发表于 2018-3-3 21:55
上面是电源正极接继电器（5~12V，基本合继电器的电压），
6 @0 E# s, u* C% p0 T9 G继电器接三极管再接到负极。三极管B极接控 ...

5 L6 J5 F6 ^& e0 k( b8050电路图已经看过了，基本没什么问题，会接线，现在的问题是mach3上的p8或者p9能作为输出信号控制8050吗？万分感谢，经过你的提点，思路清晰了很多。
0 O: a. i! l5 P- l0 |

yujunyummy

nini21800 发表于 2018-3-3 21:55
, ]" c. @2 a- N上面是电源正极接继电器（5~12V，基本合继电器的电压），
! L3 ?& _5 z9 L1 x: h  K: w* t$ |: c继电器接三极管再接到负极。三极管B极接控 ...

6 x& P( r# V& P: X3 {: C5 H$ P( ]还想问下，不用三极管，直接用那种可以高低电平触发的继电器可行吗？

wen135

8050和继电器部分如果能搞定。
( Z) K& L+ t4 R! W在mach3软件内设置主轴输出并行口针脚，用m3、m5指令加万用表测试设置的并行口针脚电压（0-5v）是否随指令变化。
8 A! k, j/ T' E5 J  T+ H, ]4 u确认正确后，通过限流电阻（并行口电流较小，通过7414后负载能力增强）接8050（用光耦加8050比较好）。
通常继电器动作时容易产生干扰，继电器最好另接独立电源。

企鹅弟弟

8090 发表于 2018-3-3 11:25
* o' ~# Z( x4 d# B1 @用不着搞这么复杂，一个简单的定时开关解决问题，我就是这么用的，设定个大概时间到时候自动关闭电源，目 ...

! j- p! y( r2 E9 `  W* T我们用的低端货，哪里能和你那些高级货比。

yujunyummy

wen135 发表于 2018-3-4 07:34
8050和继电器部分如果能搞定。
9 M9 c4 x# A) w5 P在mach3软件内设置主轴输出并行口针脚，用m3、m5指令加万用表测试设置的并 ...

嗯，我试试用万用表测试p8，设置p8为主轴输出，有信号再用继电器和8050试试。谢谢大神解答
+ C5 y9 n" y! i" x' ^% }) A" y1 E

8090

yujunyummy 发表于 2018-3-4 10:41
嗯，我试试用万用表测试p8，设置p8为主轴输出，有信号再用继电器和8050试试。谢谢大神解答

有些指令必须在刀路代码中手工添加才行，一般软件出的刀路只有M3启动主轴的命令，润滑油、冷却液、切削液的启动都必须在软件里设置控制卡上相应的端口、针脚功能，然后修改刀路文件添加指令代码，这样机器才会按指令代码动作，我的机器有次忘记开冷却循环水了，差点把主轴烧了，后来在控制器上加装了继电器（我用的脱机控制器），实现水泵、主轴联动，就是每次要手工修改添加指令代码。
