[billy工具]马氏摇臂锯 手拉锯 悬臂锯（接料桌制作）

billyxin

太糊白鱼 发表于 2018-2-7 15:58
2 ]; f( W; Q2 b) W) J过了年买个液压的剪式升降台配合你的活动中心不是更好吗，想高就高想低就低，无级调整，比固定桌的B格高啊 ...

你说的那个我有，我别的帖子里有晒，也有缺陷。我这个也不是固定的桌子。我接着写。
! Q4 u+ s+ E6 E/ p, ?. ^$ |

billyxin

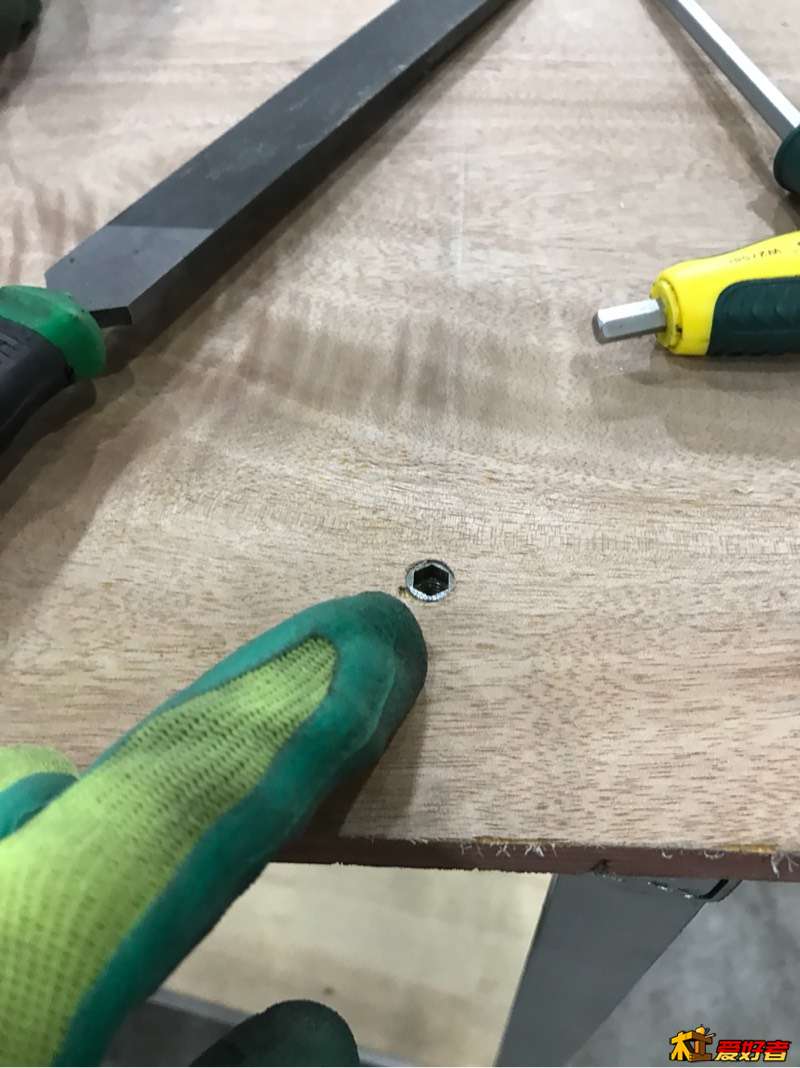

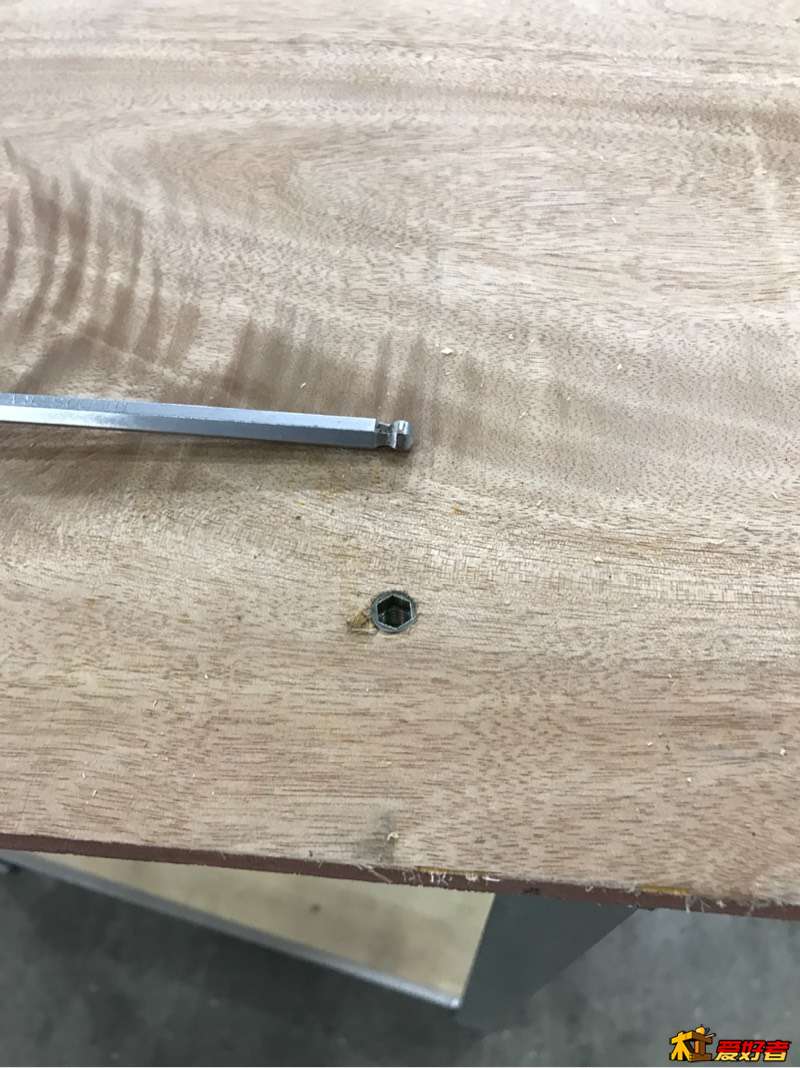

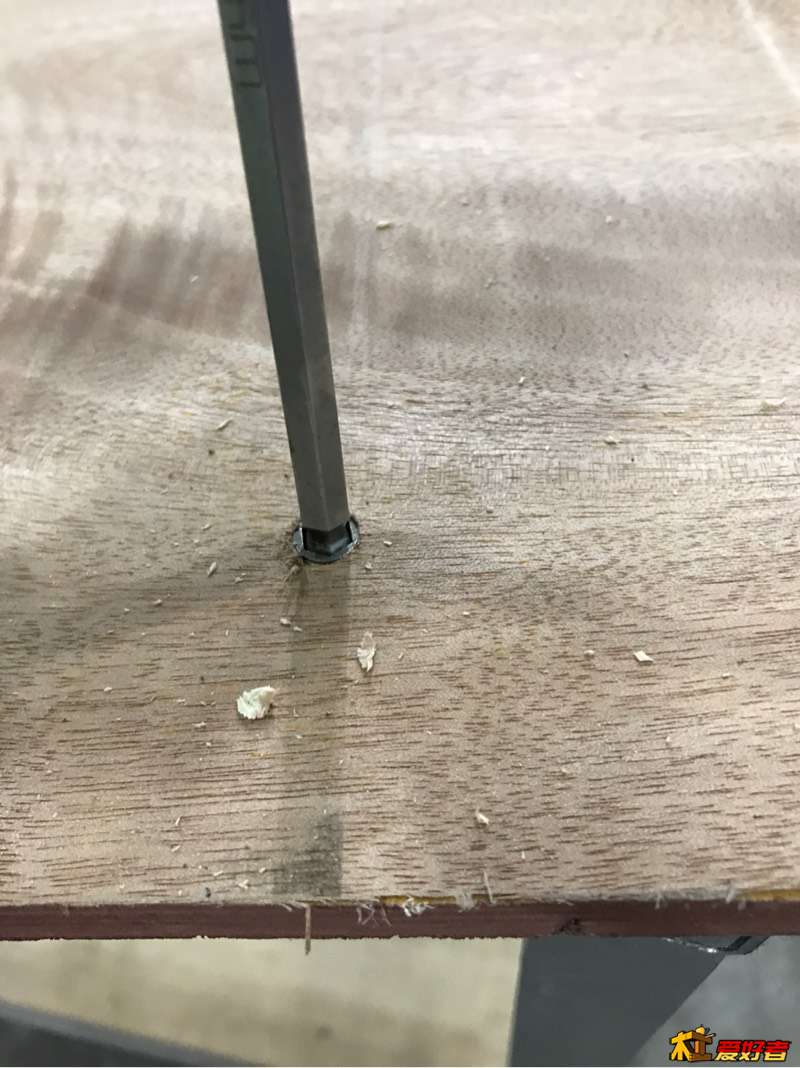

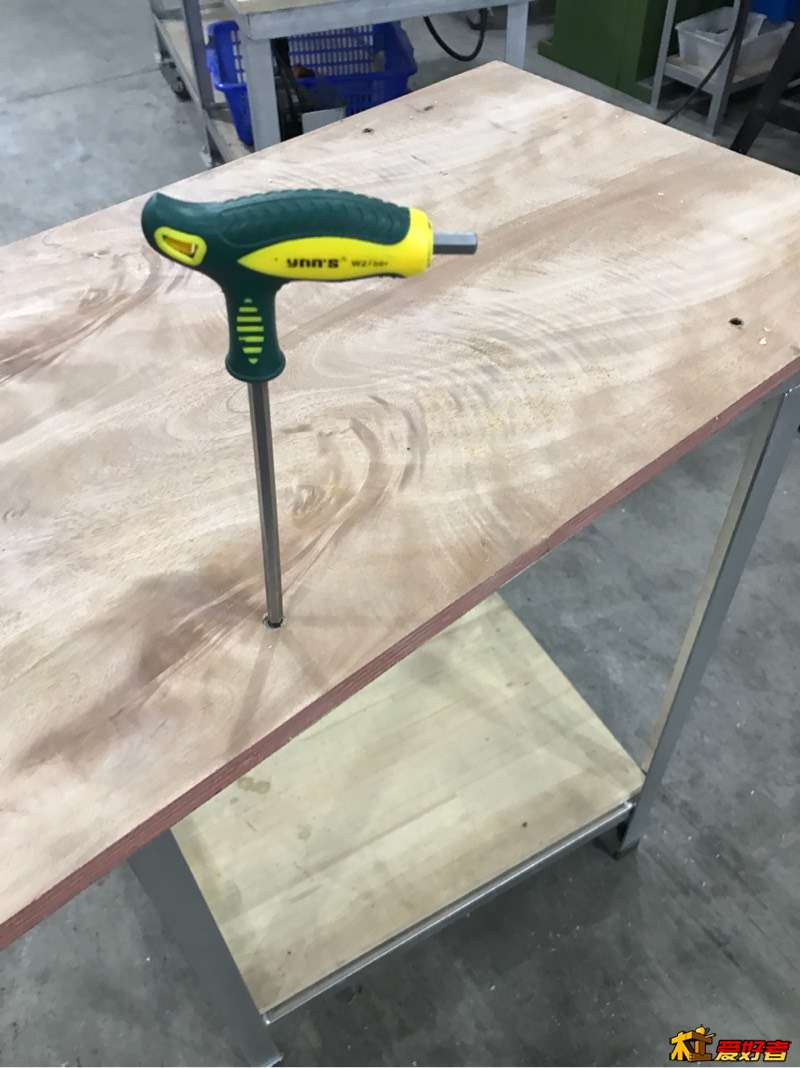

利用一点可怜的碎片时间，我接着更。因为经常更歪了，更到哪里也不记得，每次都要回去看看上次写到哪了。不过作文不限字数，不怕哈。螺母拧平。这样造型的内六角扳手你最好备一套，这个扳手在很多时候用起来很舒服，比那种L型的爽，也更长，所以一些狭小的空间，还是那种L的好用。买这样的扳手和螺丝刀一个道理，买s2材质的，耐用。如果要省钱，就不要买一套里面那个最大号的，基本一辈子用不到。反正我是买啥就是一套，呆头，梅花，棘轮，烟斗，大中小飞，大中小套筒，风炮套筒。买的时候这样想，我靠好几百，不过就是半条烟，抽了也没了，不如买个工具爽。我靠又是好几百，又是半条烟，我靠又是好几百。我靠我靠次数多了，就没有感觉了。烟也没少买。



4 x+ m  A- R' p

billyxin

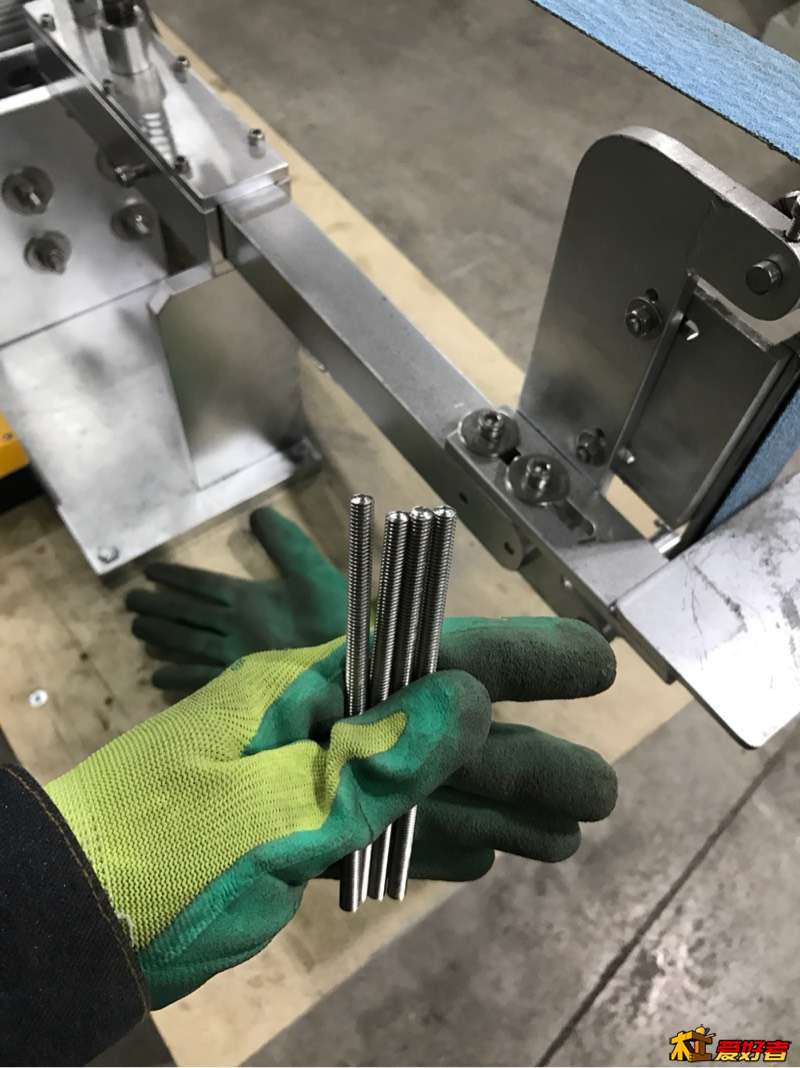

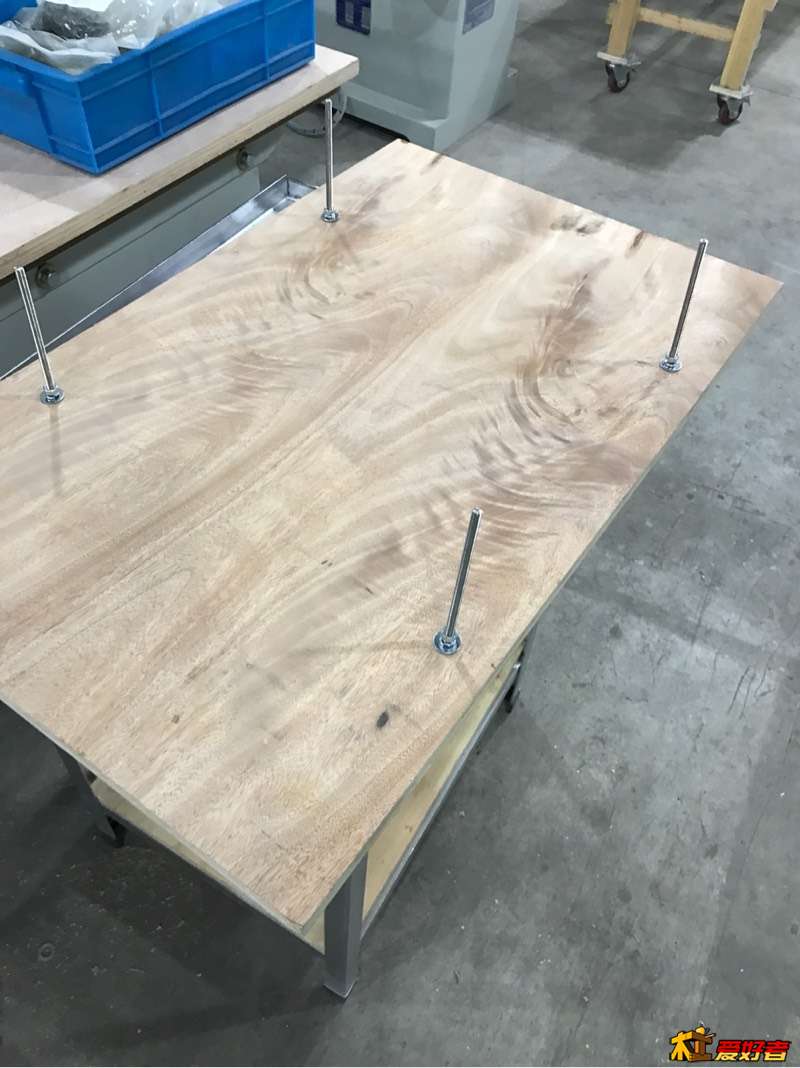

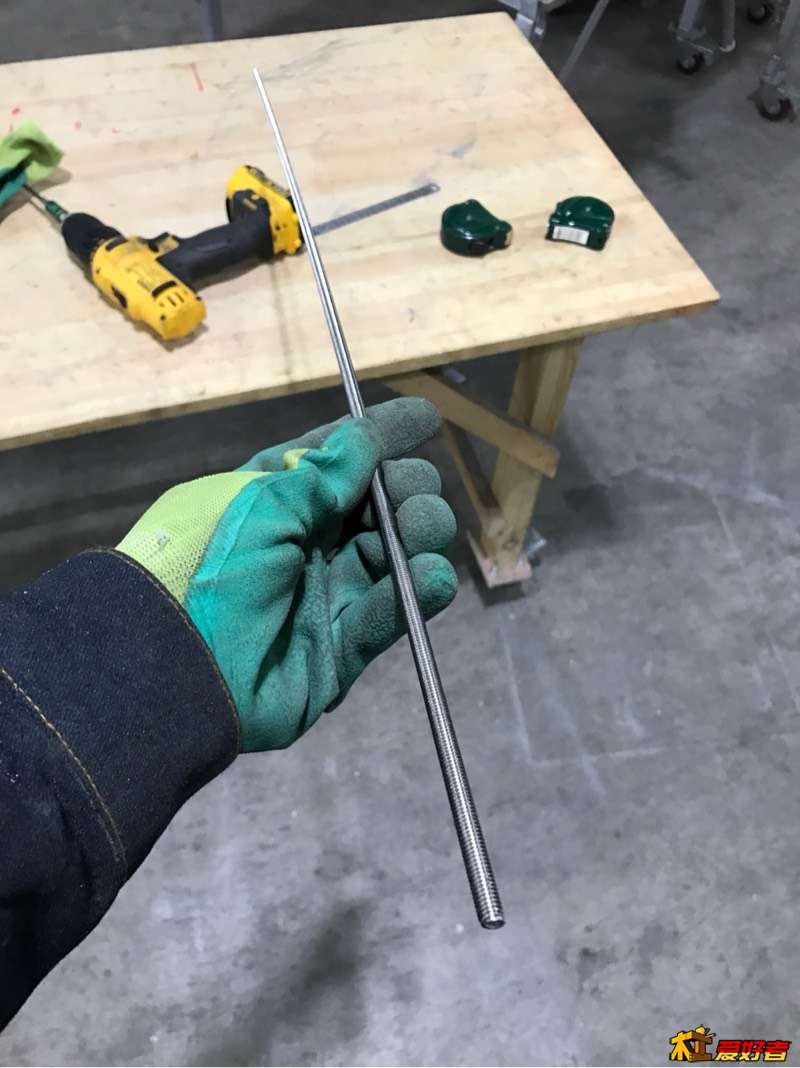

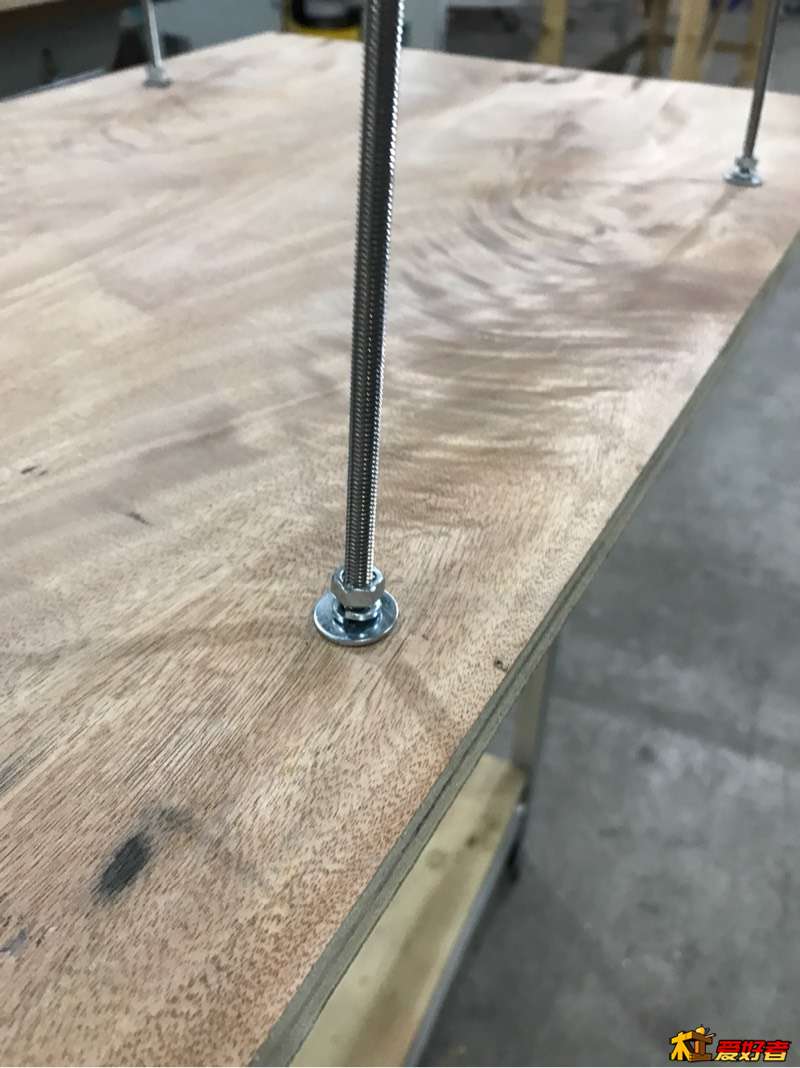

丝杠一根，切下四段，每段15公分吧，拧到桌子螺母里，外加螺母固定丝杠，然后插进铁架子上测试一下确保能插进。你发现没有，就像桌子底下长出来四个长螺丝。两个好处，1，桌面正面是干净的，没有螺丝头，没有沉孔，啥也没有，像脸一样干净。2，螺丝的长度可以自己决定，不信你去淘宝买15公分长的螺栓试试，大部分卖家会觉得你脑子有问题。

2 F5 V5 ~2 B6 V$ y" Q2 C& ^" l

2 }; o, z& q8 g; ~! B) _- t
+ \' O+ I+ Q4 i5 y0 |7 t

无始无明

楼主干什么的！又有时间又有钱！还有个不多事的老婆？！全论坛就你屌～～

billyxin

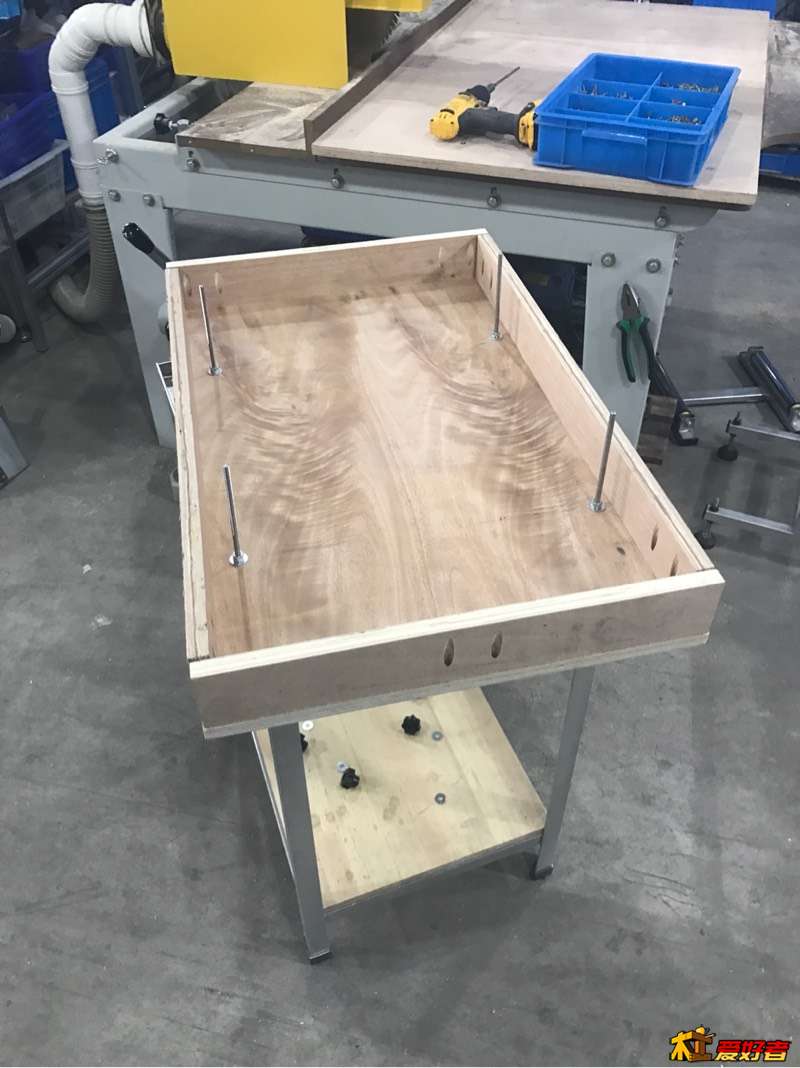

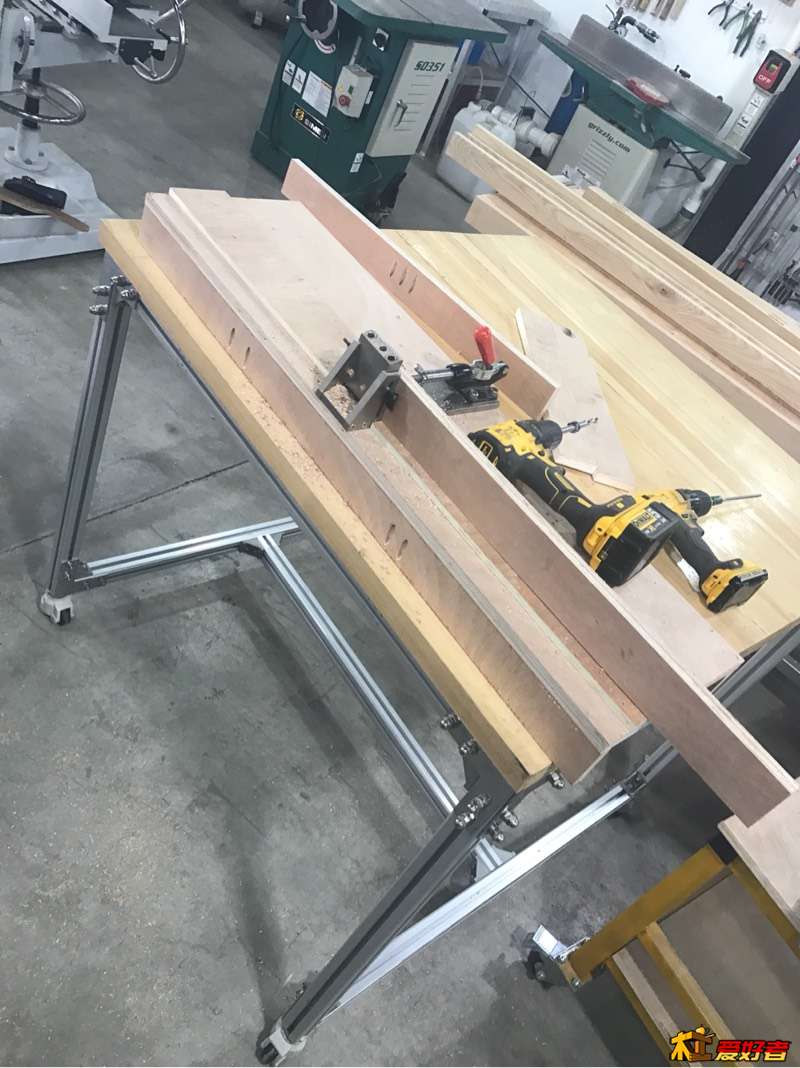

刚才和孩子一起去拍了两幅画，青年艺术家的画，意思就是不咋值钱的画，我和孩子说，你上别怕，你妈要骂我搞定，看好喜欢的就举有人抢就举死他，你爹挺你谁也不怕。最后全场最贵的被我闺女拿下，画的俩孔雀，是挺好看哈，孩子在学画画，一年级就能挖掘出全场最抢手的画，有能耐！像他爹！斜孔镶一圈侧板。虽然不好看，但是可以抑制多层板变形。
5 ]% \7 a& j7 S

billyxin

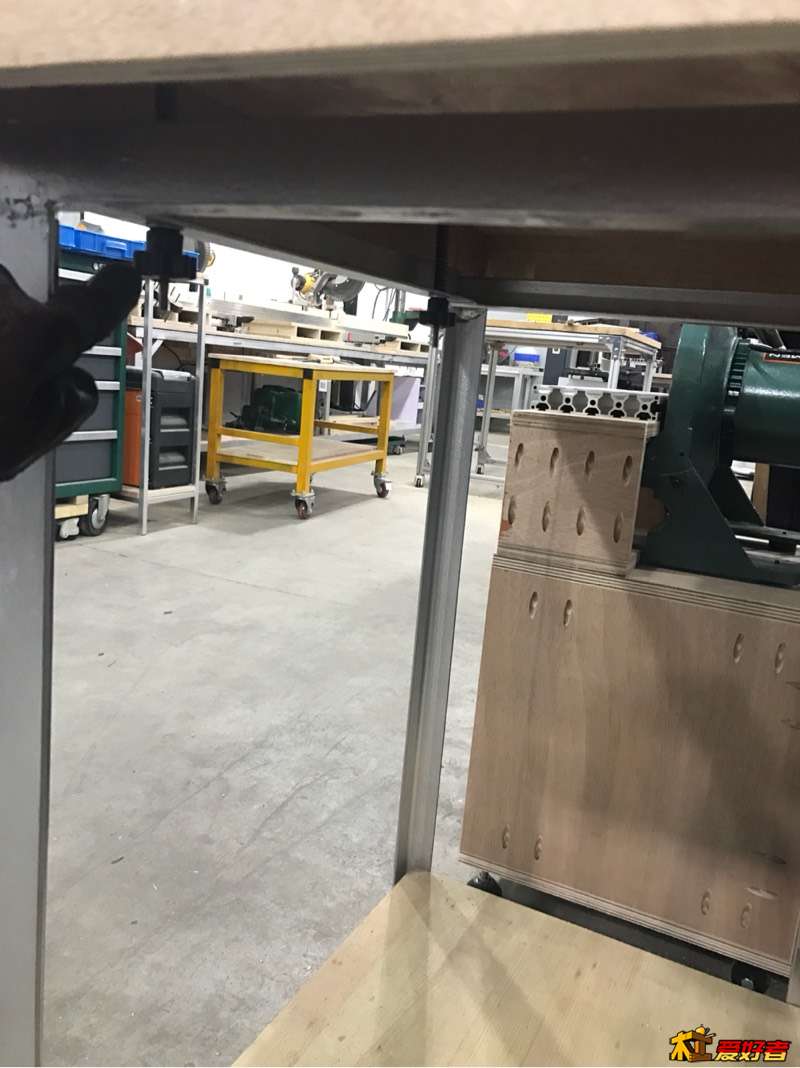

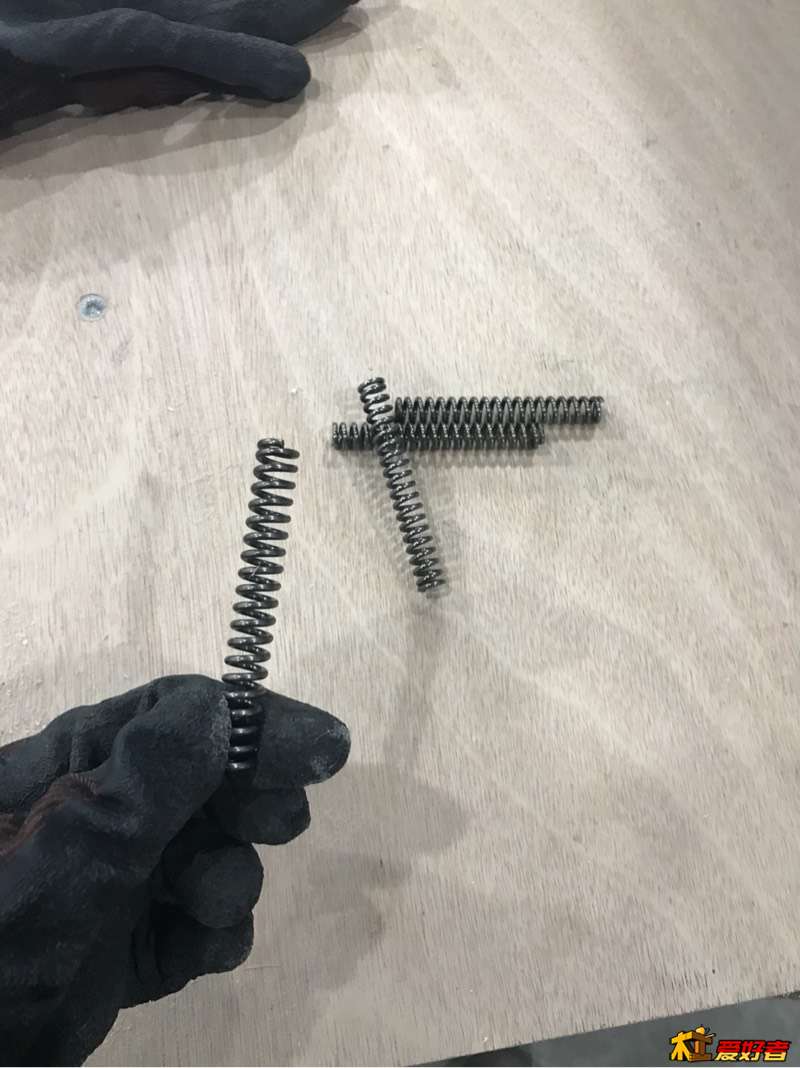

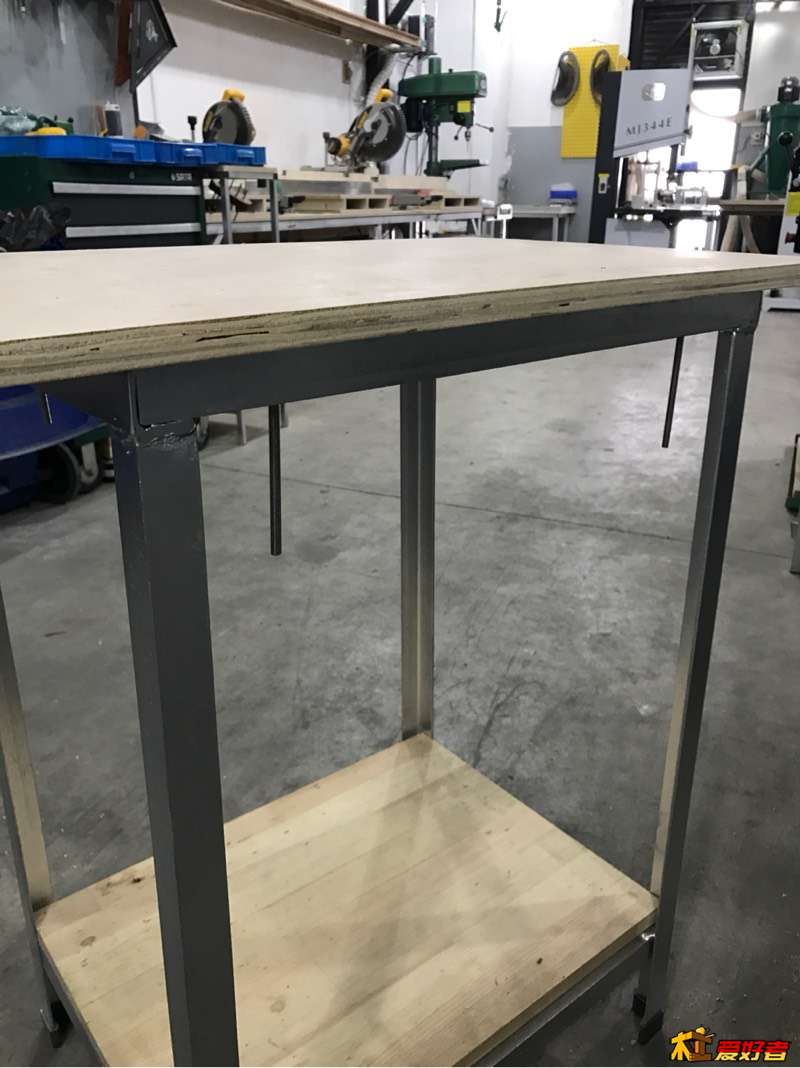

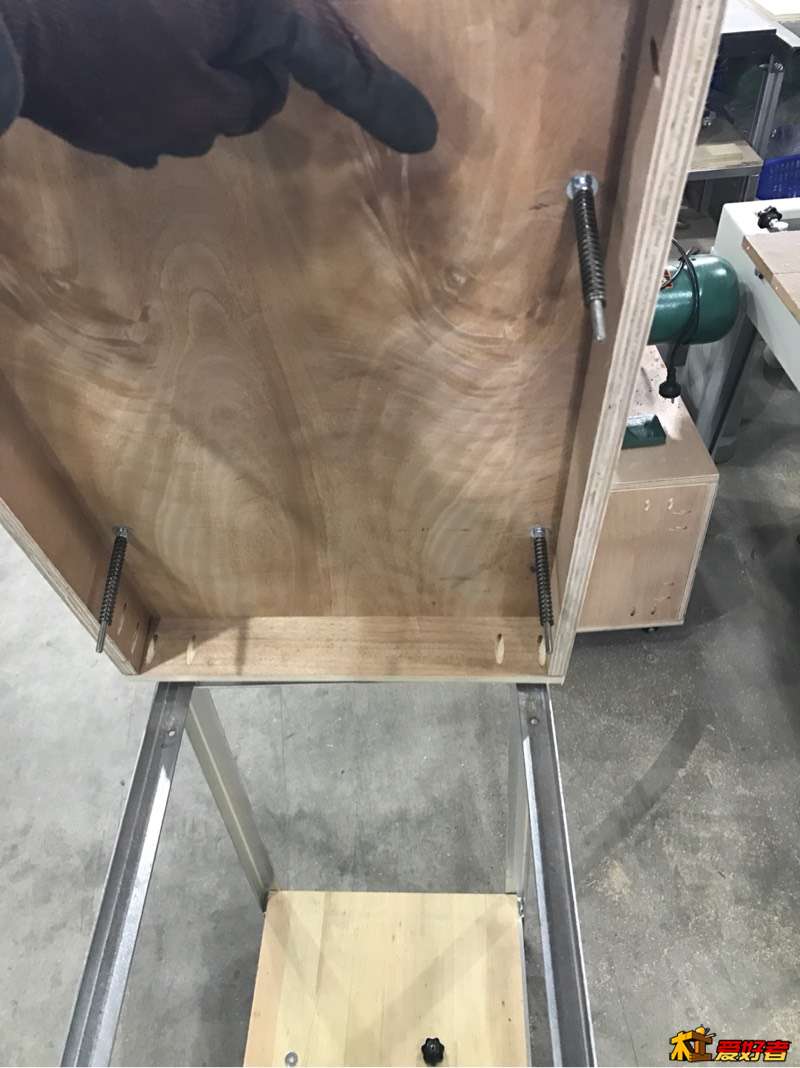

线径2.0的弹簧四根，先套在丝杠上，让后插进铁架，下面拧通孔的梅花螺母。让弹簧收缩一些。这样拧螺母就可以调整桌面高度了。弹簧要粗点，2.0的够劲！不然桌面压上木料会下降。其实就是4个弹簧在顶着桌面！这是我原创设计，版权归我，随便抄。我正在给孩子做一个客厅里的小学习桌，桌面角度可调的，也是用这种方式。等我做完了再来晒。
9 J% ~: `0 j+ j! U* P, x
$ y1 O% {& ?; g# f


$ k! [; O4 G8 V6 u# A: b3 m: t
2 i7 K7 r# [( D  T- g

billyxin

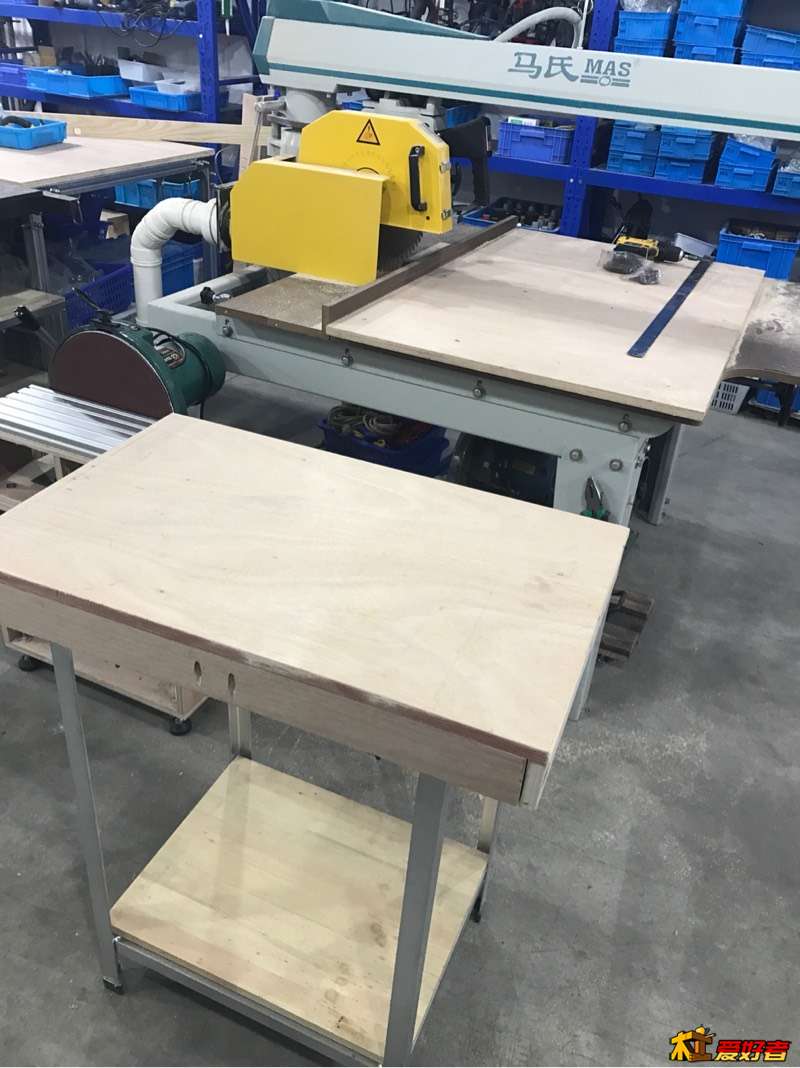

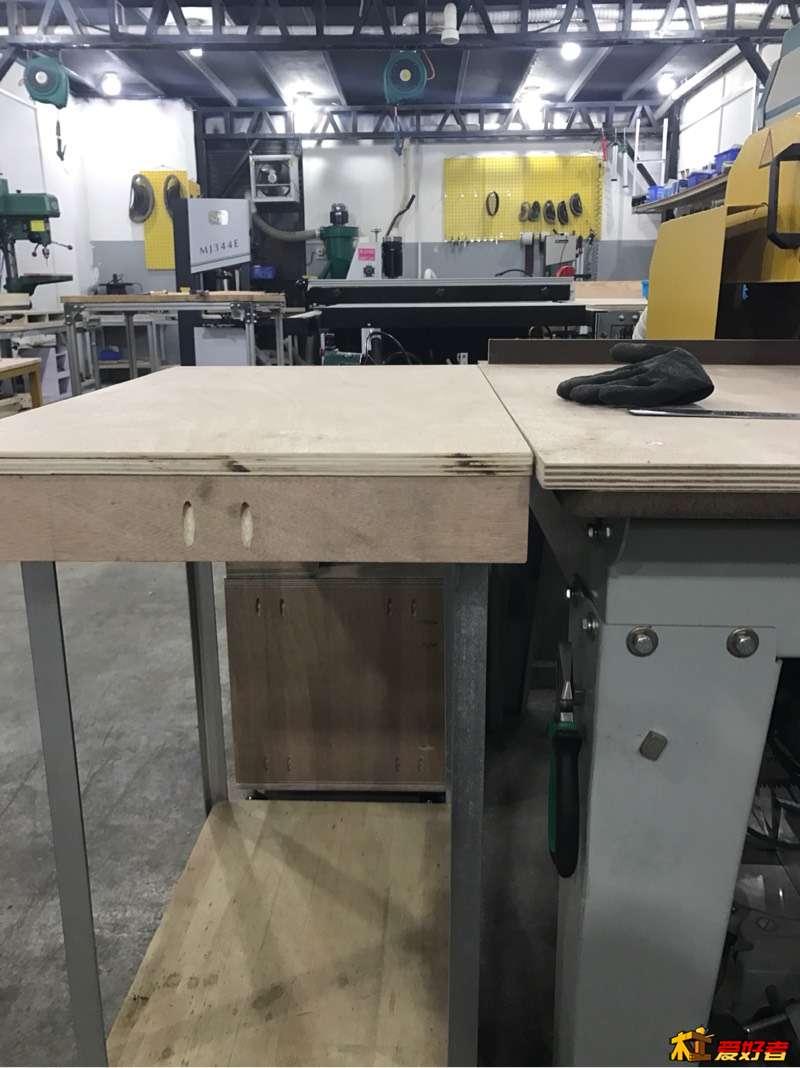

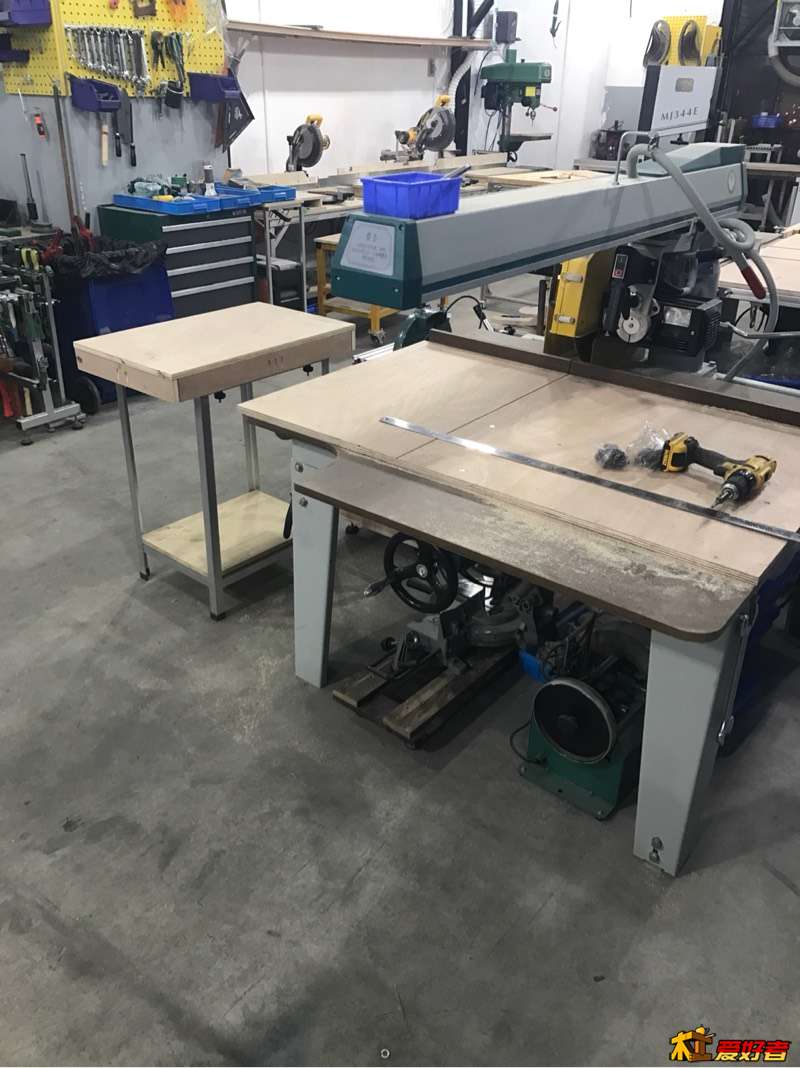

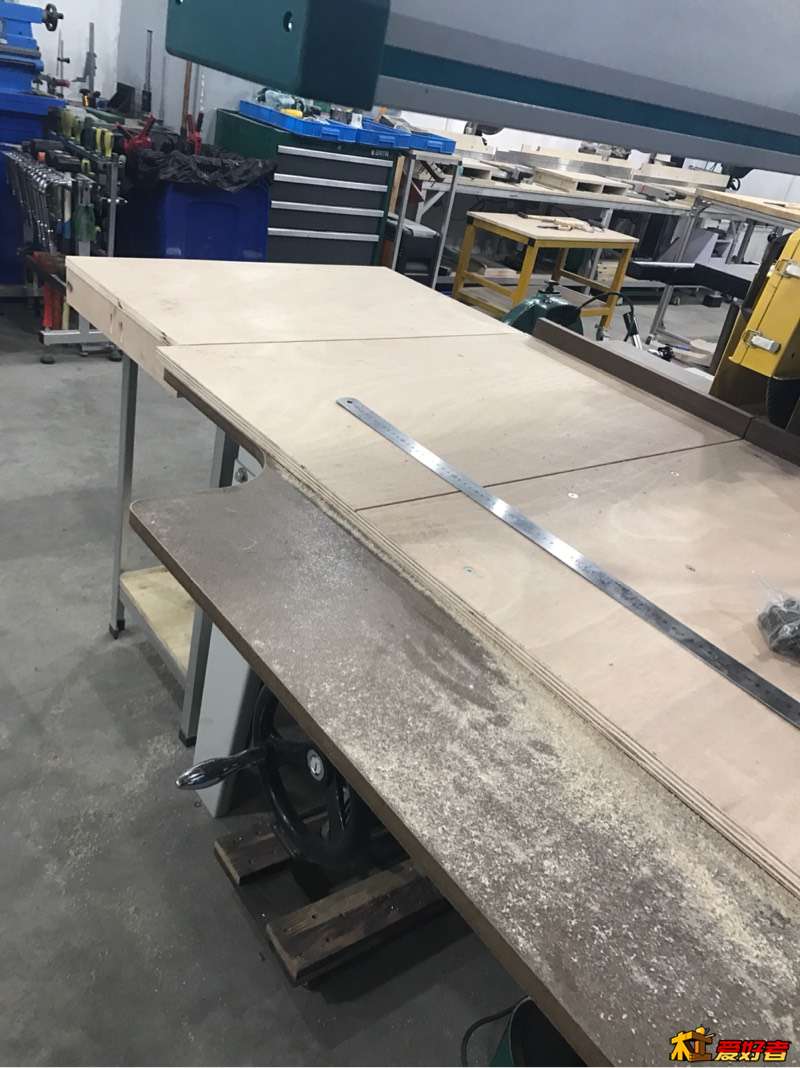

用的时候，平时小桌子是和机器台面贴在一块的。相当于机器台面向左延长了。如果木料向左伸出很长，就把桌子向左移动一下。桌子很轻容易搬动。如果木料不能贴在延长桌上，就拧梅花螺母调整下桌面高度，很快。我用过几次，满意滴。机器自身带的那个棕色台面木板应该是颗粒密度板，马氏用这种板子估计用意是不容易变形。十几个穿透木板的沉头螺栓把密度板和下面的铁架固定在一起。下面的铁架子还有纵横横撑，平面比较稳固。铁架和密度板之间有部分垫了铜皮调整平面。马氏还是相当敬业。上面浅色的多层板是我利用原机的十几个螺栓孔，自己又加铺的一层，换用了更长的沉头螺栓把新铺的多层板和原机的密度板一起固定在底架上。因为切穿木料时，必然锯片会切到下面的板。我不想伤了原机的密度板，因为它调平过。新铺的多层板就是替死鬼。

6 D5 G$ b7 t$ o1 J1 U3 c4 R" |. }
9 [1 X9 ?6 o: Y4 ?

billyxin

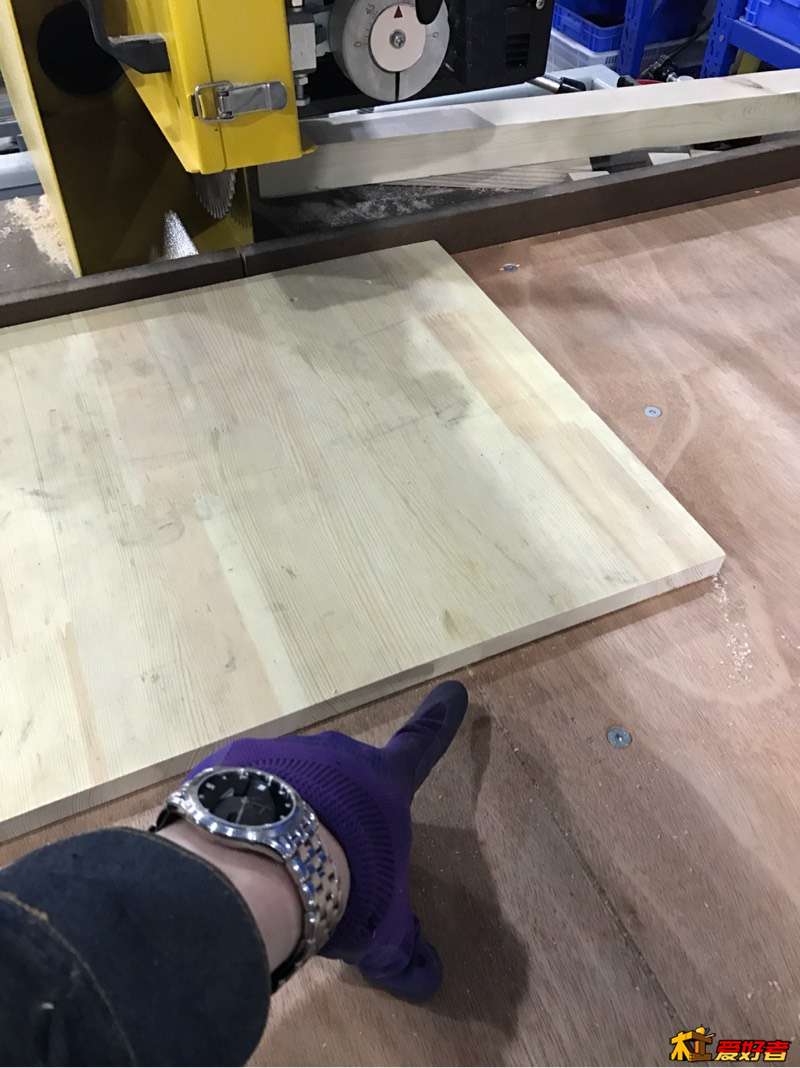

好了，下面又轮到说一个优点了。这个优点我起名叫做：锯路可预见性。一块板，准备截断的起点和终点，各画一个点，你怎么确保锯片切的时候可以真正无误精确的经过这两个点？必须提前预知。比如吴新的轨道可以解决这个问题，用轨道前，会通过对刀块来确定轨道的夹持位置，一但轨道固定好，那么锯片就失去任何意外可能的路径，切的时候，你心里十分踏实！！我以前自制大推台锯开板，心里慌，大板子很重，推的时候，心里会考虑：这块木料这么重，是不是对机架刚性形成挑战？一但刚性不足用韧性来维持的时候，肯定切不准。还有，我的推台锯不是全钢的，木质部分最近是不是有自然变形？是不是已经导致滑轨位移？总之，心里不踏实！特别是想精确切割的时候。比如切400多块钱一张的桦木多层板时，我不想切坏。用台锯的靠山切割时，我心里也是忐忑的，靠山在右，右手向前送料，左手向右微用力使木料保持贴近靠山。但是随着木料向前移动，我的左手要松开换用力位置。这个过程木料就不会紧紧贴合靠山。除非批量加工，我才不会去用羽毛板那种墨迹的东西。我的担心可能都是多余的，精密推台锯很多厂里天天用都很精确，台锯靠山大家都熟悉的不行，但是这个是我真实感受。真实感受就是，我不能确保最后锯路是肯定按照我的最初规划，我心里很不爽！我是皇上，我不能不爽！！
+ l( I  X) g! }0 {$ @5 e

billyxin

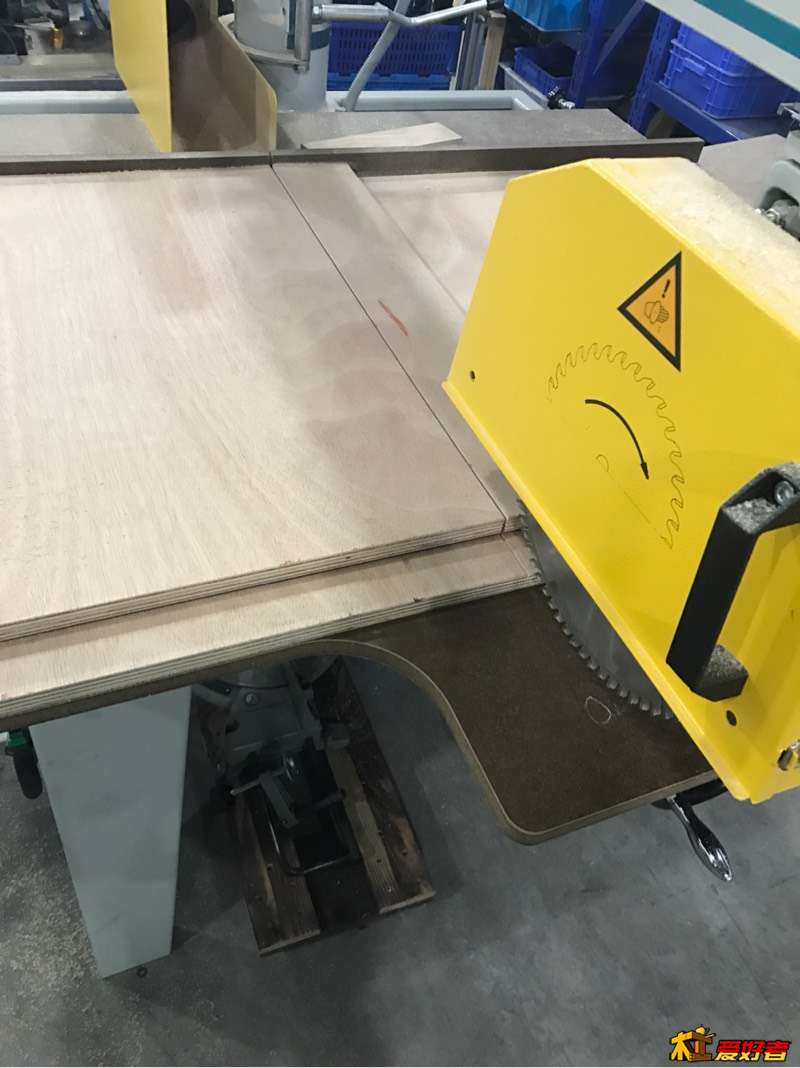

下图，上面靠山有一个切口，下面台面有一条切槽。只要把木料摆上，计划进出锯的位置对上口和槽，那么，锯路就是可预知的，没有意外路径。其实道理就是吴新轨道，只是轨道夹持对位太麻烦，我只用来开大板。道理也和大家台锯上自制的木质小推台一样，也有个切槽作为预知路径，只是推台不太适合放大料和重料。

7 N+ J5 {# l% z0 P; _1 ]
( C( v2 K: Q5 N* I

billyxin

继续，下一个是缺点。我先去泡个茶。喜欢看和等更新的木友冒个泡啊，人多我写详细点，人少我就简单点。
7 ^2 e' t! |+ F3 w( o

601119582

超不赢 发表于 2018-2-4 20:24
8 @8 N* `  i) G3 S9 f本来是分享经验的好帖，结果歪楼了，大家都是玩，只不过玩的高低档次不同，别人花了钱，把使用经验无私分享 ...

$ S; d2 u  [1 J3 a% s有些人之乎者也惯了，酸的很。你的评论一针见血。

billyxin

我一个机器就可以几万字长文，长到我自己都不愿意把我写的再读一遍。太有能耐了！我这样学习好的孩子，就是玩，也玩的透彻，牛逼不？我丈母娘和老婆说，我这样的从小的学霸智商和情商都很高的男人是很难搞定的，花花肠子最多，结婚了也一定不能松懈。结果丈母娘错了，她闺女只用一招就彻底击败了我，就是武力镇压。秀才遇到兵你怎么搞？不跟你讲道理怎么搞？特别是我又超级喜欢我的宝贝闺女，我闺女又跟她妈很铁，所以我只能认命啊。其实吧人，一定要分清楚什么是重要的，什么是不重要的，不能想都占着。我孩子很早就知道车里的救生锤放在哪里，幼儿园小班时就知道，她被教育怎样打开扶手箱拿出救生锤，怎样用锤子敲碎车玻璃，要敲玻璃的角，还有车里唯一一个小孩可以按的按钮就是三角形跳灯按钮，如果你被锁在车里醒来发现车里没有大人，就打开跳灯，使劲用锤子敲玻璃，会有人来救你，敲不碎也敲，敲碎了爸爸奖励你10个kitty。问孩子为什么，孩子说生命比车重要。结婚最初几年的抗争失败后，我就有了孩子的觉悟，分清哪个是重要的：尊严算个屁！见到老婆就跪下，从此，四海升平，安居乐业，想木工就木工想金工就金工！我也彻底领悟了男人在家庭里的角色和作用：把钱拿出来，然后你可以滚了。哈哈哈哈哈，然后就好爽好爽的滚到牛炸天工房，琢磨一下，今天手贱做点啥。
' R& {% w- {" @

billyxin

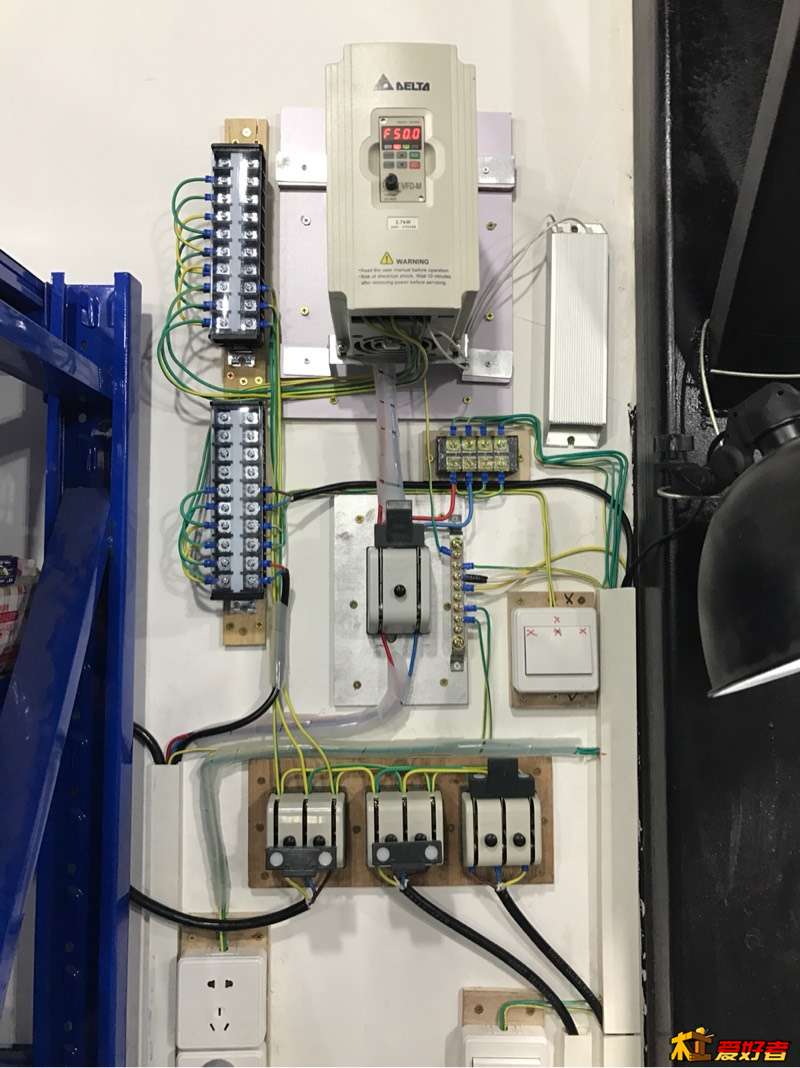

说正事，写个缺点。电压，原机是380v的三相电。我用变频改了220v的三相电。使用顺畅。就是说，家用电就可以顺利驱动这个机器了！下图这个，台达的变频器。1250块应该。买小牌子会便宜点。我已经有5个变频器了，比较之下，台达真的很好，推荐，电子元件不懂，只看做工手感之类，就是奥拓和奥迪的区别。我打这个比方不是胡吹的，奥拓和奥迪我都有，也偶尔都开。其实一般人都嫌奥拓丢人，而真正玩车的人才会有共同语言。奥拓，你开车的感觉是人在控制发动机和整个车架，而奥迪，你感觉你在控制一个文秘，由她再去理解一下你的意思然后转达给发动机。所以你一脚油门下去，奥拓会说，老大别急我尽力尽力我拼了也要冲上去！奥迪会说，老板，你车上还有孩子，是不是要油门小点舒服点，我说不用，给我全力油门，然后奥迪和发动机说，老板今天心情不好你假装用力就行，老板以前说过孩子最重要。不好意思又说歪了。

0 N( V" T' F) T& D. X" [

601119582

牛炸天的帖子，超长、也耐看，稍不注意就把中心思想错过了，所以，每一段要看两遍。

billyxin

还是说电的事。这个事不只是这个机器的问题，涉及所有380v的机器怎么用220的家用电问题。我写过一个帖子是工友方榫机怎么改用家用220电的问题你也可以去看看，有实操。我都是用变频器解决的，有的还改过电机接线方法。大部分人像我一样都是250电工，我是自学的，3个月前我觉得空开是很神秘的东西，现在我闭着眼用脚丫子接空开。其实电工，和学语言差不多的，要深很深，但是基本的学会了，就可以解决绝大部分问题，比如只要会几百个中国字就可以说话了，你发微信连几百个常用字都不用，一样玩的很溜都不影响吊妹子。美国农民单词量比我差很多我是6级，但是一说话我就是傻逼了。你看那些熟练的装修电工，跑线漂亮，接线快速，挣钱也不少，但是你问问他交流接触器的作用和原理，一样瞪眼，他也会觉得你有毛病。我觉得，有几个根本道理要知道，就可以用变频器了：电压和相数不是一会事，电压不管是380还是220的，都可以单相也可以三相，一般没有两相也没有四五六相。我理解相数就是动力火线的根数。家用电就一根火线，就是单相。工业电380的一般三根动力火线就是三相。国内的动力电机一般是三相的，就是电机默认接受三根火线，并且一般默认接受380的电压，其实只要三根火线，你给他220的电压也能转，只不过它转的不太舒服。核心就是，电压和相数，是独立的。只不过国内常用的电力规格是，220的就是配单相，380的就是配三相。再具体的，你去百度吧，如果我说的不对，大神指出，别误人子弟，关键有危险。
