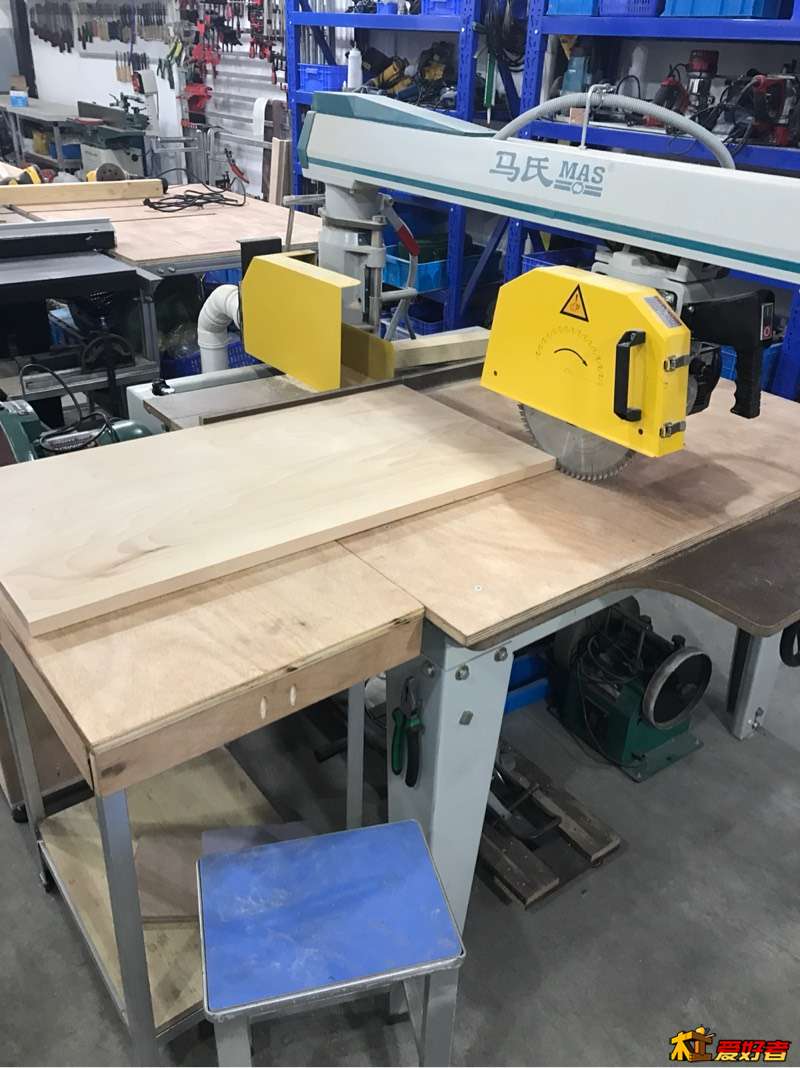

[billy工具]马氏摇臂锯 手拉锯 悬臂锯（接料桌制作）

捕食者

漫步者196 发表于 2018-2-3 22:39
姚明个的斜切，老外淘汰的产品，论长跑比不过导轨锯，论精度比不过推台锯，论模样倒过来也没小金刚好看，别 ...

" c# u9 W5 s  v0 \# q% e你不爱听，别影响我。博世12寸大斜切我有，费斯托轨道锯，海威大金刚我也有，咱想通过牛炸天了解马氏摇臂锯，咱爱听。

billyxin

我就是把我领会的核心点说出来，别的百度啥都有。我的牛炸天工房随时可以接入380的三相电人家都告诉我你随时接上不要钱，但是我不接，不接的原因有两个，1，我要玩变频，就是要这种玩的感觉，用家用电征服工业机！结果就是凸显牛逼！实际没屁用。2，我在上海的正规地方，不是乡郊，你接入380的电，是不是在向外界表露什么？表露什么开厂的都懂就是本来没啥事找点事整整你，你龟头出来了。我这么胆小怕事怕麻烦随便打点一下七八个小金刚就没了不能败家啊对吧！所以一定坚持这个原则：牛逼，只是在论坛里吹的，关了论坛，我就是孙子！

billyxin

怎么写了好几段了，电的事还没写完，我提炼着写吧。变频器用在我这样的诉求下，最重要的功能，是把单相电变成三相电。就是把1根火线变成3根。让这些工业机能用。但是，这三根线的电压，是不是380就不一定了，这个要看变频器的能力。我的变频器有的是输出220有的是380，虽然都是三根火线。台达的输出应该是220，那个杂牌的是380，杂牌那个是有个电压放大器，我问过，超出我的能力了，就没有深入。台达的应该就没有输出380的，也可能我没找到。不过，输出220也能用啊，因为是3相。不过，电机默认接受的都是380的，你输出220的三根给它，它可能很不舒服。然后可能要改电机接线了。

billyxin

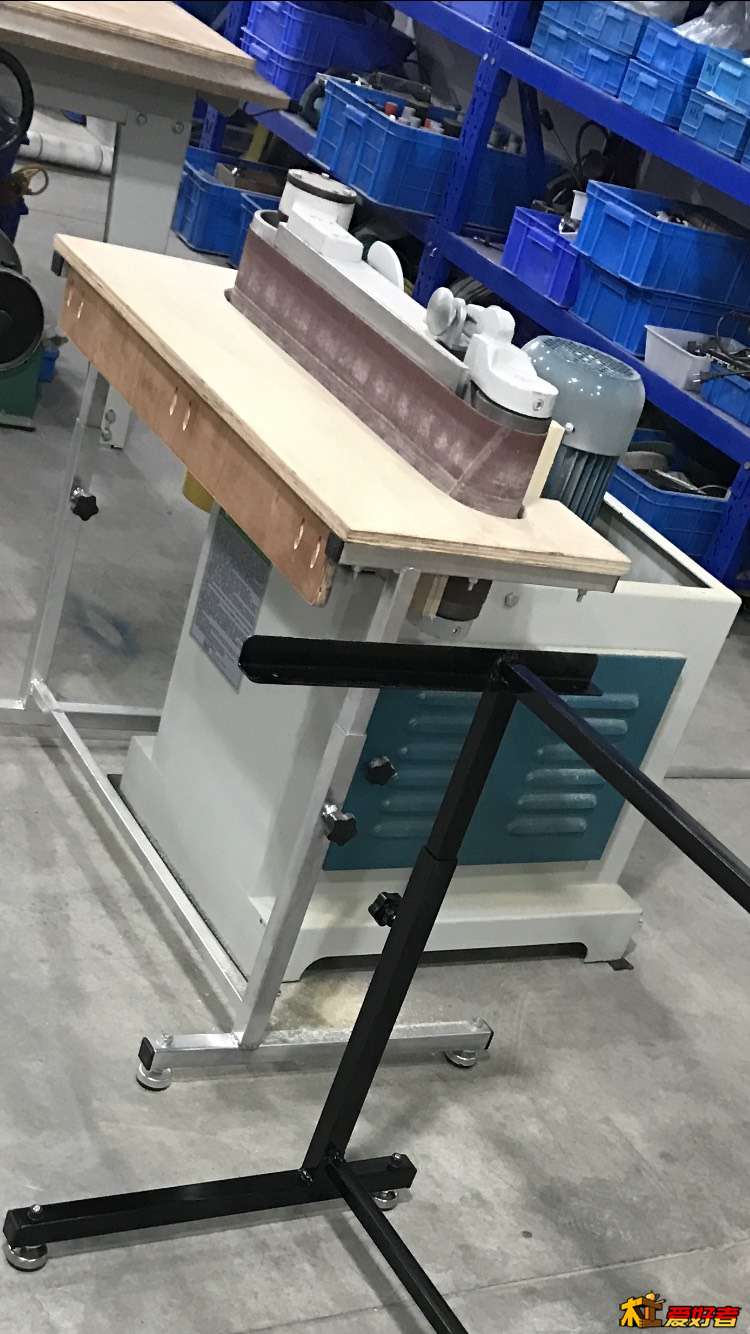

我都是试试，有些电机不用改接法，一样用的好好的，比如这个摇臂锯和方榫机。有些电机是一定要改接法的，不然机器没力！转动很费劲的感觉，就像你刚爽完叫你起来去跑步，很不情愿动弹啊！我举个例子，下图是我另一个马氏的砂带机，它的电机就必须改接法，不然像个病人。我找找接法图去。

; P, E8 I) v2 x# d4 ^1 h) E

捕食者

billyxin 发表于 2018-2-6 22:34
好日子就要到头了，老婆孩子明天就玩回来了，我的自由时间又要支离破碎了，恨啊！明天一早就要去机场接，见 ...

仅知道马氏摇臂锯能够最大裁宽60.90,100三型号，咱也想进一台，不知精度如何，给讲解讲解。
& ~& F" N& q! K  [# H

billyxin

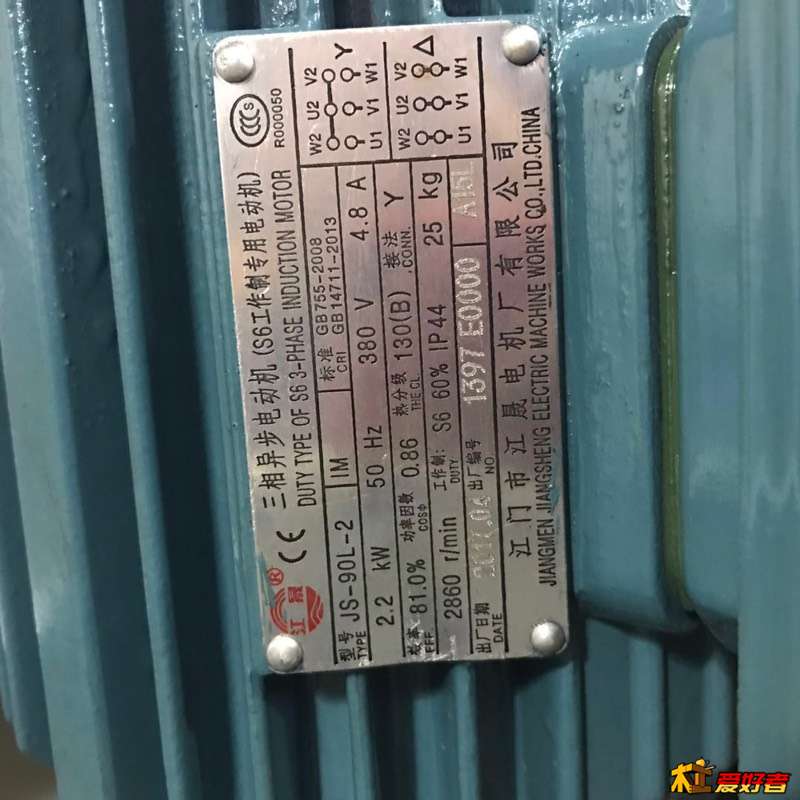

下图是我找出以前拍的照，就这一张了。这个是砂带机上电机的铭牌。你仔细看，右边有个y和△两种接法图示。电机默认是y接法，大家也叫星型接法。但是如果三根火线都是220的话，要改为△接法。一点也不神秘，用螺丝刀拧开电机上那个方形的小盒子，就是电机自带的接线盒，有几个端子，就是螺丝固定住的线头，改变那几个螺丝的短路方式。然后拧紧。拧好盖子。机器就活力迸发了！
% T9 l6 l4 d: }* S; M$ J* G

billyxin

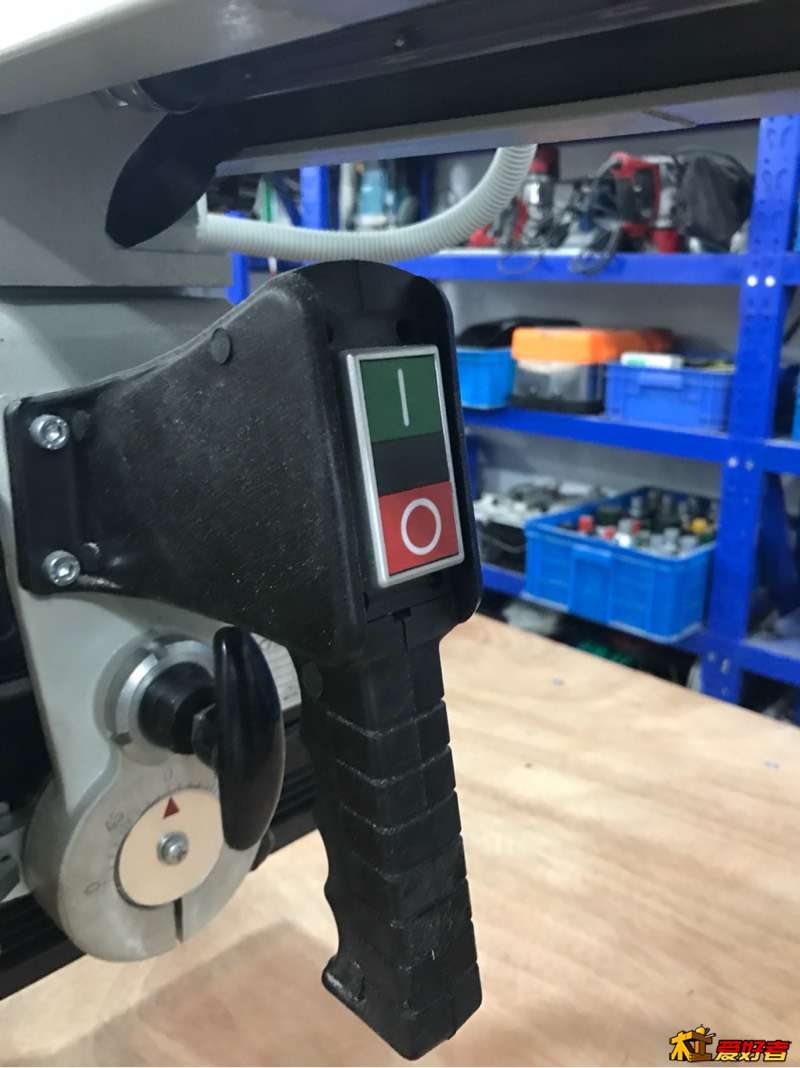

最后一段关于接电的事，就是变频器是通过两个端子是否短接作为输出启闭信号的。所以原机的开关，接线要改掉，这个一言难尽。这个开关原本是控制机器的交流接触器的，通过接触器来控制动力电的启闭，不过我把接触器拆了。这个开关的按钮是自复位的，所以我把红色按钮废除，把绿色按钮接上信号线，就是点动自复位开关。我用这个锯都不是长期开着的，就像做diy的人台锯也不会一直开着一样，这个自复位开关，手指一按锯片就转，一松就停，还不错啊，挺好用！另外，变频器下面还接了另外一组开关可以保持型号端子长期连通，如果想锯片保持一直转，可以用另一个开关。极少能用到吧。
) |% C) X" S, p2 m0 ]; [
0 w' p5 X# E4 r0 w* U  f1 V

billyxin

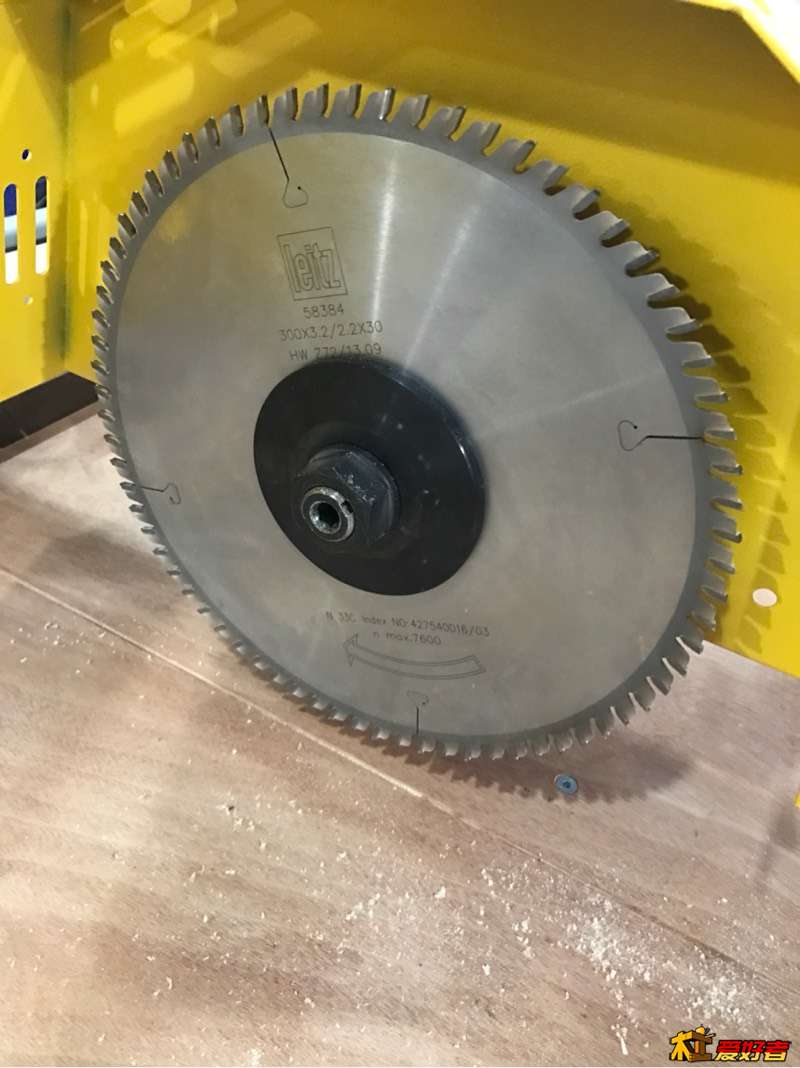

再补充一点，也是和变频有关的。其实这应该算是机器的另一个缺点了吧，也一并写了，这个容易讲。锯片旋转惯性大，要好久才能自由停转。我用的是300直径的锯片，实际最大应该是接受350直径的锯片，具体你看说明书，我记不清了，我也用不到那么大的锯片，锯片越大，惯性越大，停的越慢，究竟有多慢，就是停机后，我去泡个茶，点上烟，慢慢走回来，它还在慢悠悠转。我通过改变变频器内部的设置就是刹车时间，还外接了刹车电阻，才让停转效率和台锯差不多。好了今天就写到这里，明天看情况接着更！

+ i! I2 U) ?1 e8 \: m) l, o

大野兔

大师段子不是盖得，我这半夜了还在看你的更新

捕食者

billyxin 发表于 2018-2-3 22:23
我去泡个茶挑个电视台，等更新的先去睡吧，我更的快不了。

路途太远了，不然我非得给你泡壶好茶。不急你慢慢写。

billyxin

在等客人，有一点碎片时间，我再更新一段吧。应该再写一个优点了。这个机器我是站在diy爱好者的角度上写的，所以肯定优点少缺点多，不然为啥那些diy机的品牌打死也不出这个机器对吧？那些品牌都是把客户扒光了研究的透透的，吃亏的事一点不干。我这样一个优点一个缺点轮换着写，很快优点就写光了，剩下的都是一坨坨的缺点了哈哈哈哈！说正事，说一个新的优点。有关靠山。和台锯相比，它的靠山在顶上，不能移动，并且是横着的，和台锯完全不同啊，其实应该和斜切锯比才对啊。这本来就是个超大号斜切锯啊！锯路和靠山成精确90度。所以，如果你有一块大约方形的板，只有一个直边，或者一个直边都没有，那用台锯怎么取方形？怎么搞出4个直角？台锯的靠山是和锯片平行的，它只能根据一个直边取出另一个平行边而已。当然你可以用台锯推台，海威单卖的，或者自己木质的，但是推台没有那么舒服的，毕竟不是工业推台锯，推一个大点的方形板，它没有那么稳甚至放不下。这类推台用来截断才是最舒服的本职工作吧。当然可以用大号斜切锯，但是我的大号斜切也就能切30公分。当然也可以用吴新轨道，比较墨迹而已。当然更多人有更多方法，利用台锯辅具，或者把木板钉到或者粘到一块形状规则的木板上再利用台锯靠山来切。还可以大角尺划线，用手持圆锯或者手工锯来切。我讲的，不是能不能切的问题，是优雅的问题，也关乎效率，也关乎直观，就是用最接近人类思维的方式来干这个事。一道应用题，有多种解法，你可以马上想出一种，解出来交作业，也可以把所有的解法都找出来，看看哪个更雅，更舒爽，同时猜一下老师喜欢哪个解法，但是这很费时间和脑子。傻逼都是后者，他们花花肠子多，整天瞎琢磨，所以你给他们打工。
! k; j4 H  L! l( p8 v$ Z

billyxin

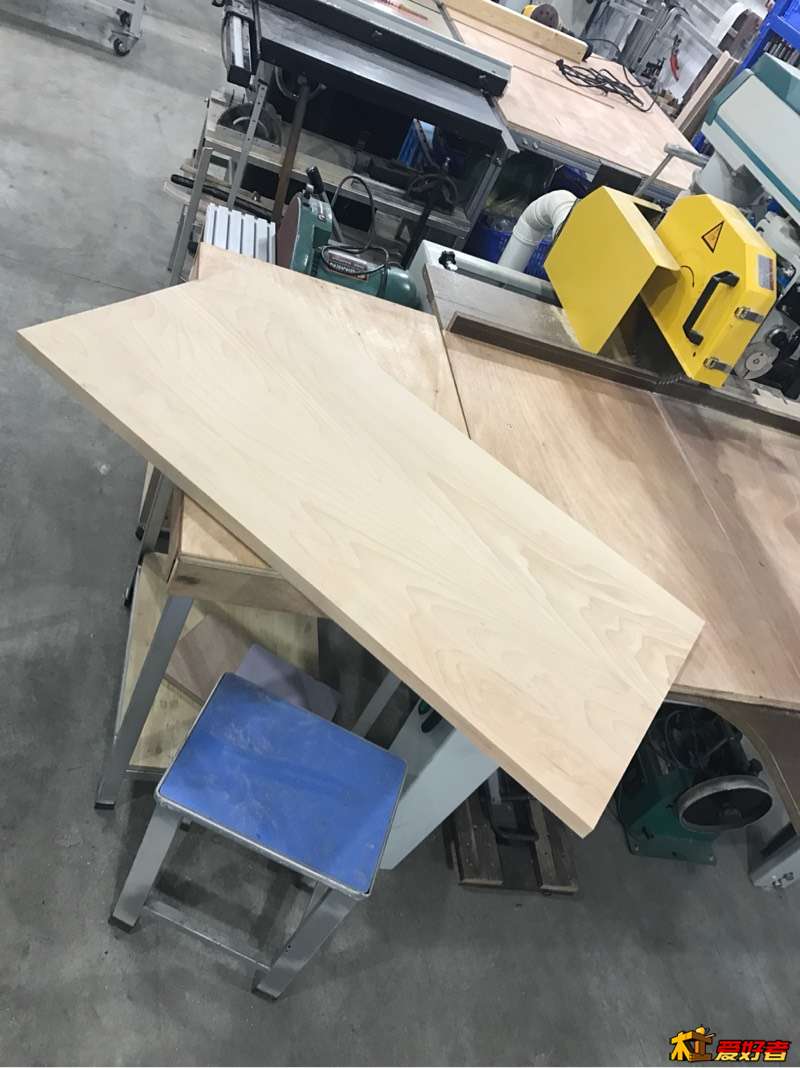

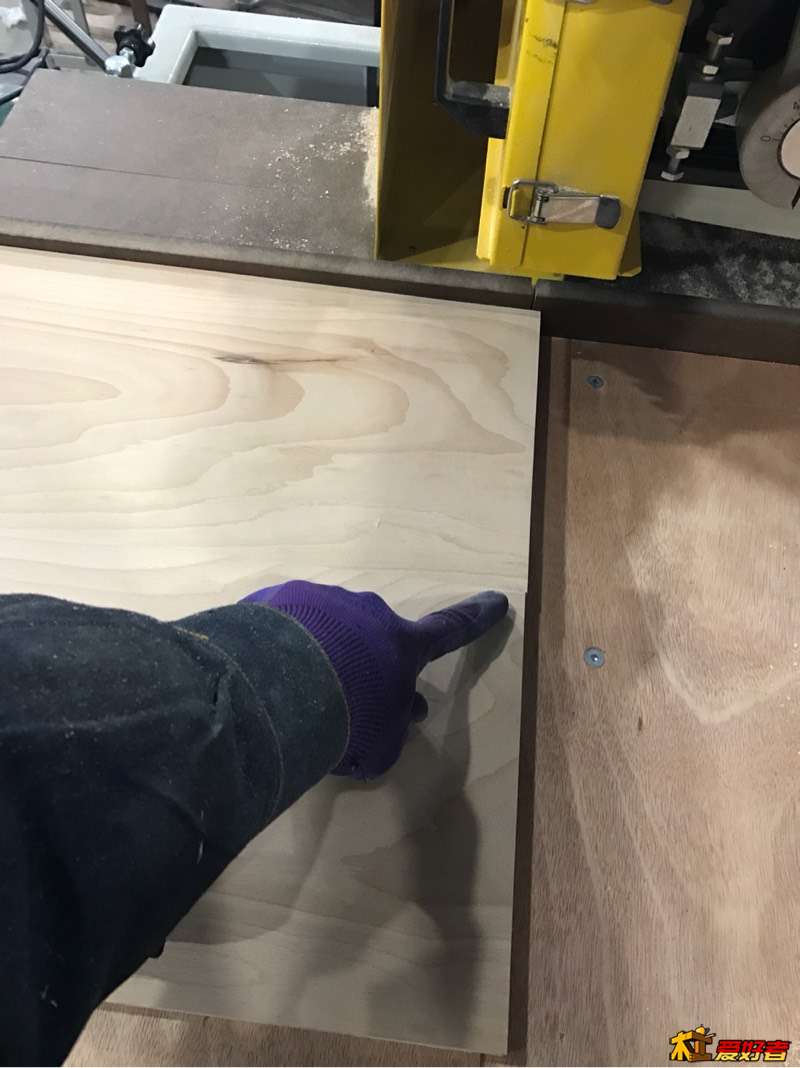

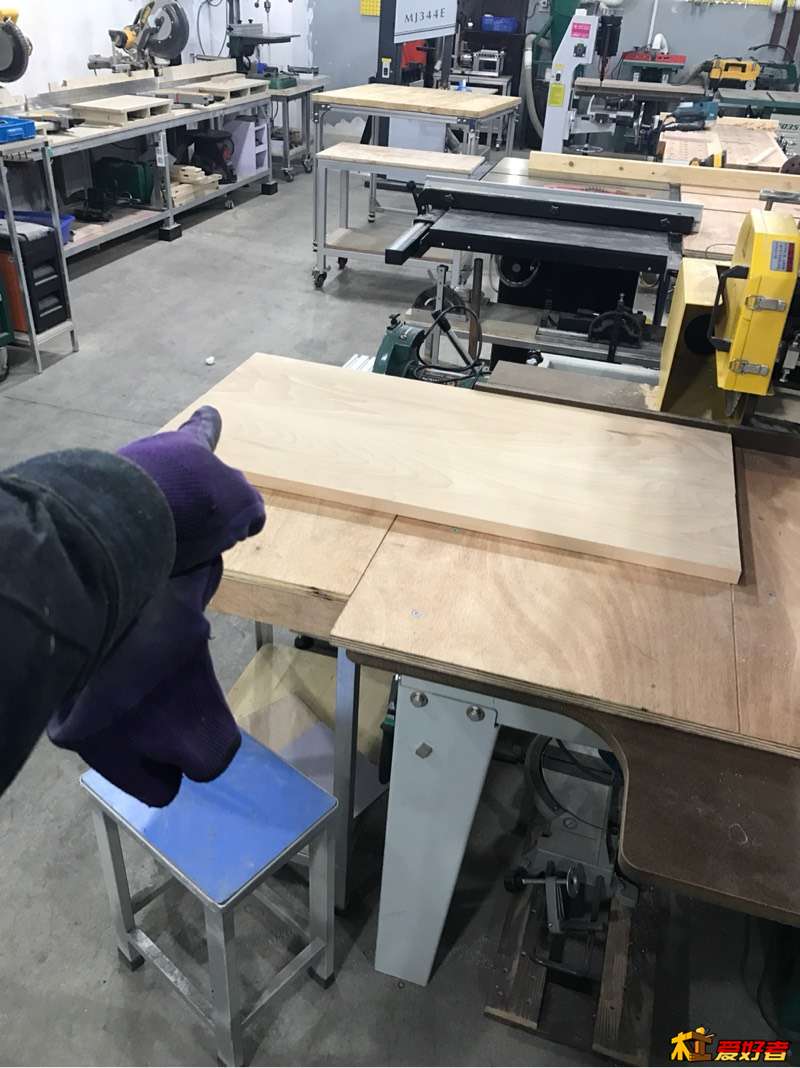

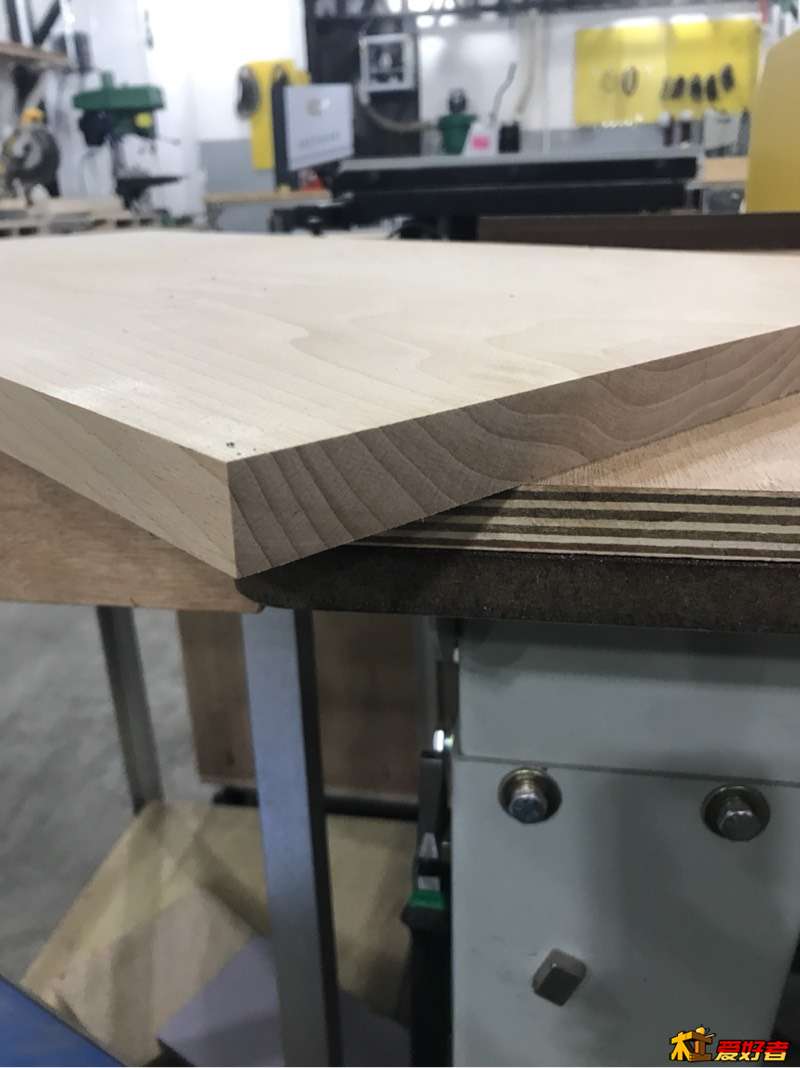

一个小例子。下图是我最近做的一个小桌子的桌面，两块长板拼的，拼出来桌面宽度45，拼版的缝位置有错位，也不大，大约1毫米吧，我要取平，也取直角。

billyxin

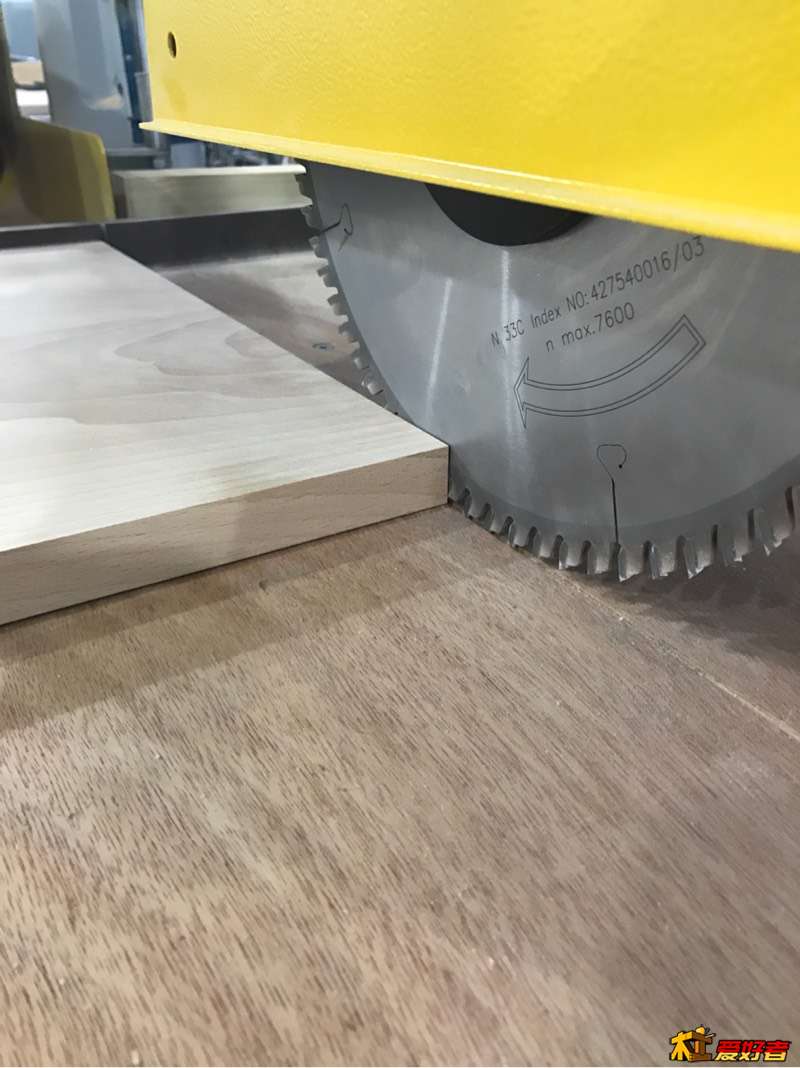

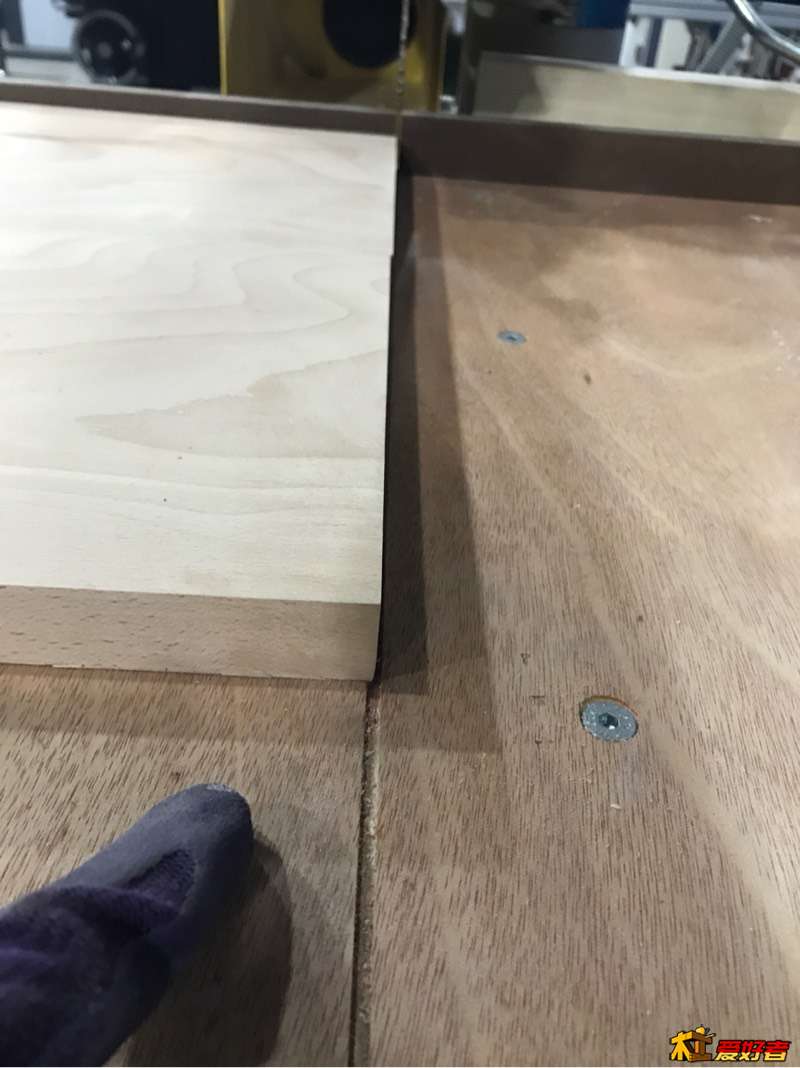

摆上对准那个槽。还记得我写的上一个优点吗：锯路可预知。左手按着木料，右手一拉，结束。


/ J: g2 ]! u3 G5 @+ J/ O! ~( y


4 s* f, _; Y. X0 X, `  w3 @5 L( H

billyxin

客人来了，回头接着更。

0菩提0

漫步者196 发表于 2018-2-3 22:39
/ Q( h5 n8 F5 z- a( |; h" W姚明个的斜切，老外淘汰的产品，论长跑比不过导轨锯，论精度比不过推台锯，论模样倒过来也没小金刚好看，别 ...

懂什么，各种工具用途不同，
