微型无刷电主轴的制作

tiekuxin · 发表于 2018-9-14 16:20:42

俺也发一个无刷电机改的小电主轴，使用ER8延长杆，两角接加1深沟轴承。

mmfinger · 发表于 2018-9-14 22:29:53

tiekuxin 发表于 2018-9-14 16:20
, ^+ n/ E4 W1 ]/ N: [7 v8 P俺也发一个无刷电机改的小电主轴，使用ER8延长杆，两角接加1深沟轴承。

老哥，你这个轴套有轴承盖，比我那个完整强多了，能透露一下来源吗，我那个轴承和轴套不是过盈配合，有点松。电机是内转子的吧？内转子扭据少了些。。

瞎雕 · 发表于 2018-9-15 11:32:33

玩航模的过来说一下：给电调做好散热，无刷电机可以长时间工作而且寿命很长。

冷月照清秋 · 发表于 2018-9-16 18:31:23

学习了，准备仿一个～感谢楼主

来自安卓APP客户端

tiekuxin · 发表于 2018-9-20 16:29:43

mmfinger 发表于 2018-9-14 22:29/ D6 I+ _& n2 n& ?2 _4 N2 m3 s
老哥，你这个轴套有轴承盖，比我那个完整强多了，能透露一下来源吗，我那个轴承和轴套不是过盈配合，有点 ...

轴套是自己加工的，没有成品外购。试过雕刻木头和软金属没问题，转速高

mmfinger · 发表于 2018-9-27 10:21:00

tiekuxin 发表于 2018-9-20 16:296 x8 p' P4 L5 u# l7 I
轴套是自己加工的，没有成品外购。试过雕刻木头和软金属没问题，转速高

你这个内转子电机可能转速上万转了吧，外转子的电机转速低一些，扭矩大一些。

嘻哈1 · 发表于 2018-9-27 10:55:52

北冬树发表于 2018-1-29 12:45
: {/ m( p0 E4 s8 s( U2 ~# v% C我也用的这种电机，开始众多质疑，现在用下来感觉蛮好，对付木头和软金属很轻松。6 [" s6 K. j) K; C; O0 x

: k- a7 m( w5 J" t. l2 X: ^% o额定1400W的5065，实 ...

这种塔轮自己做的还是买的？？？买的话能给个链接吗

北冬树 · 发表于 2018-9-27 13:05:23

嘻哈1 发表于 2018-9-27 10:55* k* B- p/ ^' t- T
这种塔轮自己做的还是买的？？？买的话能给个链接吗

建议还是用同步带传动，我的后面都改同步带了。

嘻哈1 · 发表于 2018-9-27 15:53:27

北冬树发表于 2018-9-27 13:05
$ H, a. v0 Q* G- } \$ @建议还是用同步带传动，我的后面都改同步带了。

? 打滑吗？

北冬树 · 发表于 2018-9-28 11:47:52

本帖最后由北冬树于 2018-9-28 11:49 编辑

嘻哈1 发表于 2018-9-27 15:53+ k( g3 }* U( D! u4 N3 l
? 打滑吗？

PU抖动大，另外焊接也很麻烦。转速稳定要求高点的话也不能用，比较适合钻，不适合铣

jhqd1380 · 发表于 2018-9-28 18:35:08

6666,收藏

tangtao123 · 发表于 2019-5-29 01:09:23

北冬树发表于 2018-01-29 12:450 {4 ^8 t8 Z1 Y* T3 X4 J( F
我也用的这种电机，开始众多质疑，现在用下来感觉蛮好，对付木头和软金属很轻松。
! V) S9 e% G3 G( [8 f4 J0 g% h2 A9 |9 l5 ?( f! e- M/ X. F
额定1400W的5065，实际雕刻功率插座基本在500W以下，夏天电机高速发热是有的，满功率用肯定不行。万能胶黏上一个笔记本风扇扇叶轻松解决发热。
- d$ z% }' X; _ x6 E
( r& c# }% `- I8 w( V& p4 y精度最终还是要由无动力来保证。

请问下你的电机在抱座里是怎么固定的？

来自苹果APP客户端

梦幻21 · 发表于 2019-10-26 19:33:28

散热咋解决哦这种无刷遇机发热量很大的

天雨001 · 发表于 2019-10-27 19:54:38

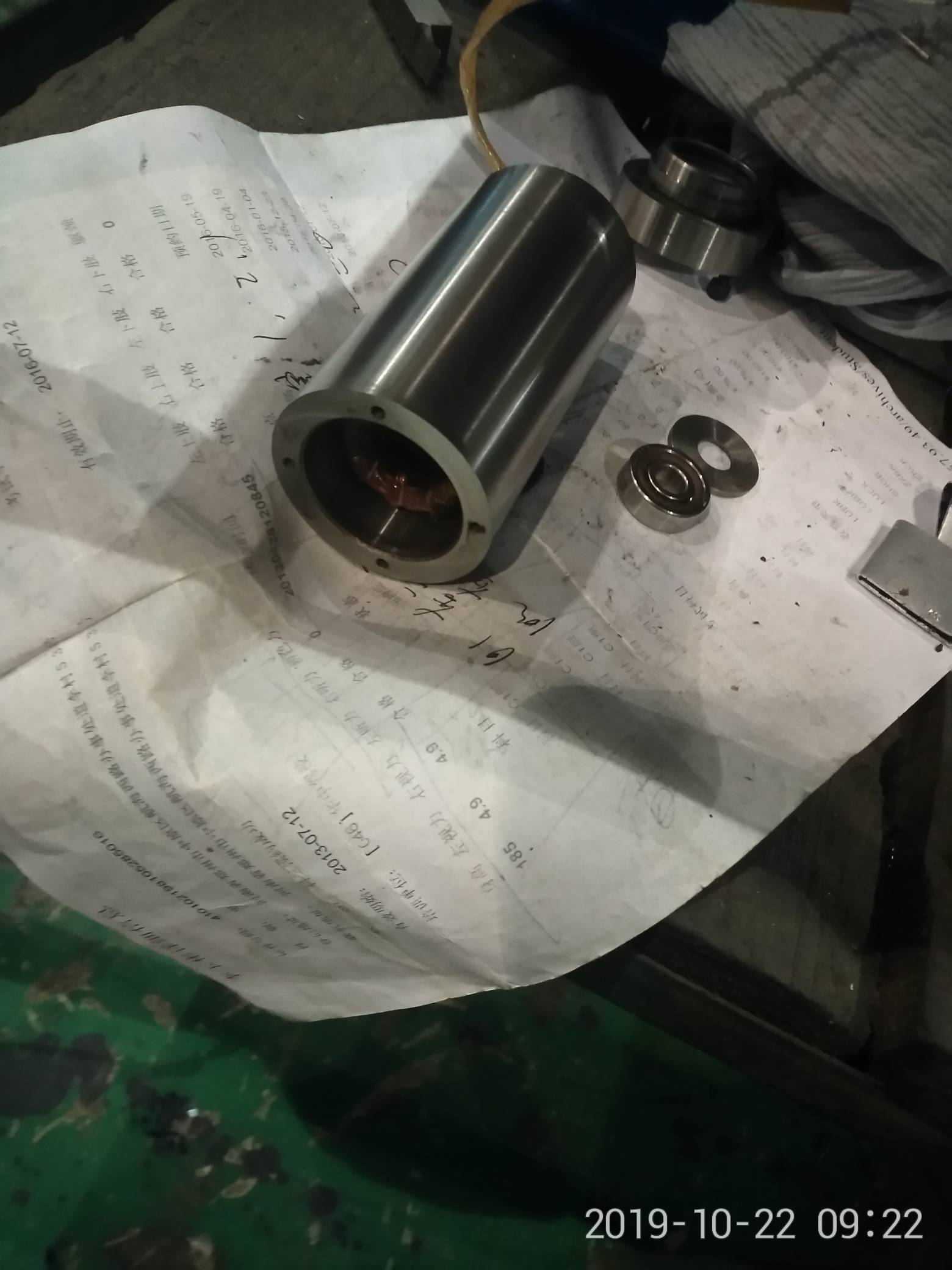

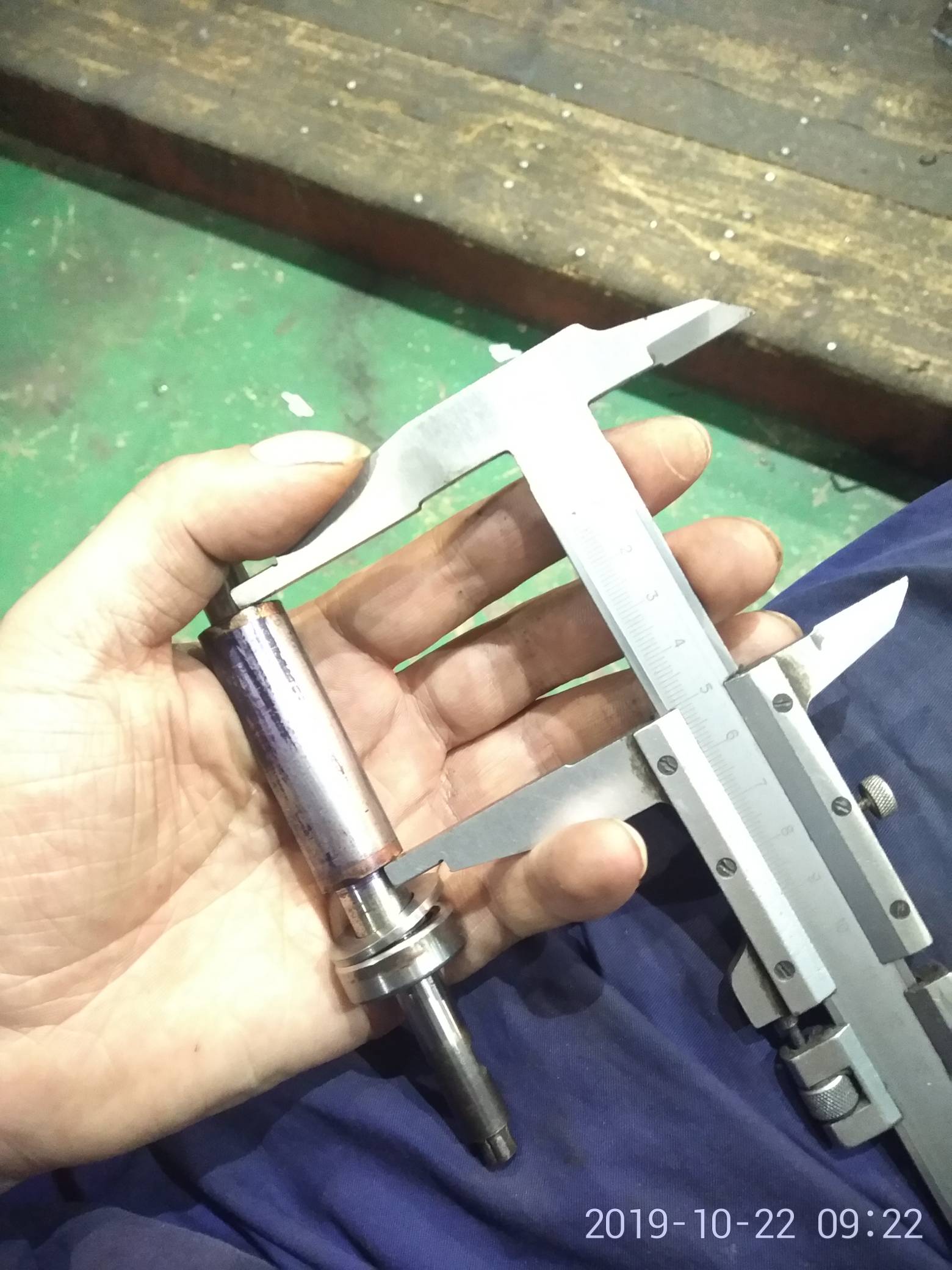

这个不知道多大的变频主轴，好像星轮36伏90瓦，六万转的，

来自安卓APP客户端

xizilu · 发表于 2019-10-28 18:10:54

驱动板能给个链接吗？
