微型无刷电主轴的制作

mmfinger · 发表于 2018-1-26 23:19:24

zaozichen 发表于 2018-1-26 22:00
& T$ ^ y7 K: r* V# T这种电机虽然力气大转数高但是发热也大，启动电流大，感觉不适合！

电机的KV值是120-330，我要的是330KV，24V电源下7900转可调，扭拒1N，堵转扭拒可达5N，在微型雕刻机应该可以了。

关山农民 · 发表于 2018-1-26 23:57:57

用什么连接轴？？焊接还是联轴器？

mmfinger · 发表于 2018-1-27 00:19:05

关山农民发表于 2018-1-26 23:57
$ c- ]. d2 e. G# n) N用什么连接轴？？焊接还是联轴器？

不用联轴器，把电机的轴拆了，直接把ER延长杆捅到电机里面去作电机轴，一体的。。。。

卖银的 · 发表于 2018-1-27 00:24:16

厉害

sdacc · 发表于 2018-1-27 06:35:12

mmfinger 发表于 2018-1-27 00:19* I W, w' S' Y2 b0 @$ U" w
不用联轴器，把电机的轴拆了，直接把ER延长杆捅到电机里面去作电机轴，一体的。。。。

轴是怎么拆的？完成以后动平衡有没有影响？

xiaomuyu · 发表于 2018-1-27 08:36:05

多谢分享。

关山农民 · 发表于 2018-1-27 08:46:57

mmfinger 发表于 2018-1-27 00:19
& G$ V) n4 ^. u. ^4 k' L不用联轴器，把电机的轴拆了，直接把ER延长杆捅到电机里面去作电机轴，一体的。。。。

期待后续评测，也启发了用这个电机改造吸尘器马达

yanggong · 发表于 2018-1-27 09:57:22

老兄终于搞出来了啊支持一下

lc320 · 发表于 2018-1-27 10:01:58

这个必须要顶一下！！！！动手快乐

mmfinger · 发表于 2018-1-27 10:06:17

yanggong 发表于 2018-1-27 09:57
9 |% O8 x5 _: R6 B; L老兄终于搞出来了啊支持一下

yonggong兄，你好，是找到了能用的轴套，用法兰盘轴承座，便宜，但精度低，测了一下，跳动5个丝，呵呵。。

九一 · 发表于 2018-1-27 10:17:20

真不错！那个摇头机内部结构不知道是啥样的！

yanggong · 发表于 2018-1-27 10:21:22

mmfinger 发表于 2018-1-27 10:06 " F0 ~2 J! M+ u' p5 G+ S
yonggong兄，你好，是找到了能用的轴套，用法兰盘轴承座，便宜，但精度低，测了一下，跳动5个丝，呵呵。 ...

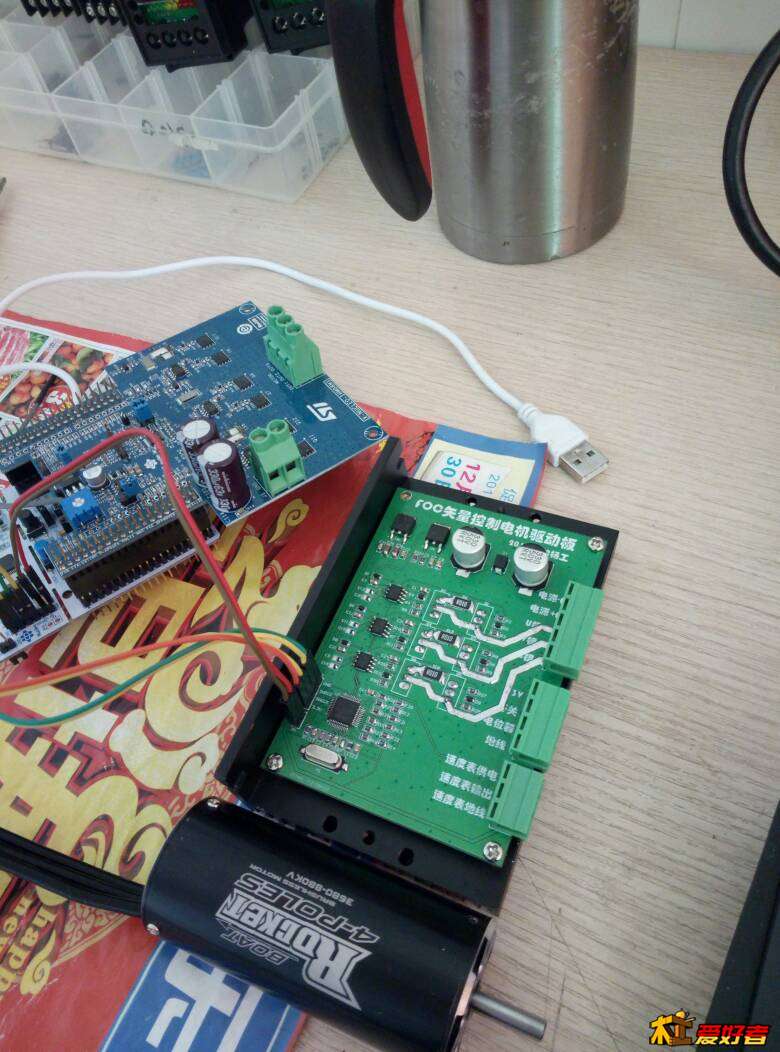

我也再抽空做做的是内转子跑高速的自己做的foc驱动还在调前几天刚把我的0618小车精度调到2丝内年前工作忙等过完年空点帮你车个轴套也没事不过暂时还不知道最终精度能达到几丝

lyw888 · 发表于 2018-1-27 10:34:34

mmfinger 发表于 2018-1-27 10:066 r0 V8 a }1 e8 E5 k
yonggong兄，你好，是找到了能用的轴套，用法兰盘轴承座，便宜，但精度低，测了一下，跳动5个丝，呵呵。 ...

5个丝雕木头没问题，前面图片里面那个组合旋转轴是你做的吗，直角传动用的是什么

mmfinger · 发表于 2018-1-27 11:32:30

lyw888 发表于 2018-1-27 10:34
4 P9 n/ C M! _) `3 G6 b5个丝雕木头没问题，前面图片里面那个组合旋转轴是你做的吗，直角传动用的是什么

那个是网上五轴机器的主轴图，原因是看到那个图起的，最终的目标也是这个，双旋转轴加上主轴电机，难度太大了，只能慢慢来了。

mmfinger · 发表于 2018-1-27 11:35:10

yanggong 发表于 2018-1-27 10:21- A. @* l) J# |0 W/ p7 X* d
我也再抽空做做的是内转子跑高速的自己做的foc驱动还在调前几天刚把我的0618小车精度调到2丝内年前工 ...

谢谢yanggong兄支持了，内转子我也有一个，直径40，轴5，2300KV，感觉用在哪里都不合适，继续折腾。。。
