[billy工具]黄山7045钻铣床改装

8090

billyxin 发表于 2018-1-20 20:33
4 @8 ]* ]' D' a0 B9 ^6 \' k; P7045钻铣床改装就写这些吧，好像没有漏啥吧？改动不大，没换电机。最近选择cnc雕刻机没头绪，头很大，没经 ...

/ @2 M# Y, W3 y1 k" ?. S看了楼主很多贴，佩服你的动手能力和诙谐而精彩的文字，你接触CNC的机会不多恰巧我懂一点，大山东的机器一直在CNC圈子里遭人诟病，做点粗活还可以要想精细就得伤脑经了，看你发这个机器配置价格应该2W往上吧；2017受邀前往济南，在那我用过一台山东的6090铸铁机，A轴两个顶尖碰在一起相差5mm，雕的圆雕出来惨不忍睹，费了好大的劲想了很多办法才校正过来，而且售后还有问题，前期售后人员和操作工因用哪个软件出刀路更精细的问题产生分歧，售后拍屁股走人了，我去的时候到电话给售后直接回复：你们态度不端正不提供售后了，顿时一口老血喷出来！济南黄河大桥那的雕刻机市场我也去逛了一圈，都是一个屌性的机器，做大木工、石材雕刻还行；雕刻机不是简单的把配件装在一起就行，前期母机加工机架的精度直接影响到后期的使用，如果实在想要高精度的机器可以去定制机架，根据使用的配件来加工机架，以前无锡“阿乱”的铸铁机架不错，我就是看了那个机架中毒的，不过现在好像改行退出这个市场了；淘宝“爱尚机械”老度的铸铁机架也不错多是3040，就是不晓得他有6090型号没得，你可以去看下；论坛CNC版块“百造山神机营”也是造机高手，你可以问下他接单不；还有简便的方法找北京“林大夫”，他也是论坛CNC版块的名人自己造机器卖，他的机器基本是铝板加工的，不过精度和用才还算可以，机器售后号称不管几手都提供售后且很热心，我没在他那买过一分钱东西，每次请教他都非常热心；我不是商家也不是托，只是一个爱好者，等你入手了CNC到可以经常在一起交流了。

百纳全川

这机器不错

子陵_00

billyxin 发表于 2018-1-20 23:12
我真的是为了玩木头，金工的东西是为了做木头加工辅具，焊接是为了做木工工作的架子，只是感觉铁的结实， ...

# `) ?1 h0 x9 j5 u同感，我们往往为了舒服的做1，而先做了234567……

vanaigo

静听大师的故事

maoto

8090 发表于 2018-1-21 11:34
; z) T  h  \% ?1 y: @0 K看了楼主很多贴，佩服你的动手能力和诙谐而精彩的文字，你接触CNC的机会不多恰巧我懂一点，大山东的机器 ...

$ s! j- i0 p" Q# `) \兄弟以前在5iMX魔坛混过的吧？确实大山东的机器购买要谨慎，阿乱的机器如果还能买到的话，应该是秒杀同类机器的，还有当年整兵的机器也做得相当的好，可惜当时工作忙，老婆口袋看得紧，唉，不说了，一说都是泪。。。。。。
1 q7 L/ h$ G$ z( n$ J/ _! `

xuhaitao4738

豪兄，有看到你的身影了，看了接线图，我个晕啊，这你也敢接，你是干什么工作的啊？

LN玉树临风

    这机器我有一台西湖的，购买于大概2007年，当时是差点点1万2，齿轮箱调速是优点，这个黄山看着 做工差点意思。你那接线不能弄个配电箱啊，安全第一。再者这机器人家给你那配电箱也不是全没用，蘑菇头红色的按钮是安全急停，急停后自动不能回位的，需要手拧一下才会自动回位，这个很关键、很关键、很关键，重要事情说三遍，万一接触器不断开，这个是安全设计。就原来的开关改改线就完事了，再说本来不用改的，有转换开关的，不用攻丝你就不要拧过去就完事了。这叫画蛇添足了。
6 ]4 i) ^' z9 w) l6 ?* k$ ?3 O, {

billyxin

LN玉树临风 发表于 2018-1-21 14:41
6 S* A$ D4 D* E  V; j1 L4 ?这机器我有一台西湖的，购买于大概2007年，当时是差点点1万2，齿轮箱调速是优点，这个黄山看着 做工差 ...

1 ]8 o8 x9 [; {谢谢提点哈，水平如此，以后提升吧

296769781

土豪高手

LN玉树临风

      我还是没看懂，你加了个墙壁开关，还是单开的，这是380伏的电机吧，我记得不错应该是1.5千瓦4级的电机，就算用开关控制也应该是控制2根线吧，控制一根线缺项就麻烦了，那个机器原带的接触器下面带着热继电器呢，热继电器的保护功能我不用多说，电机超载不明原因电流增大都起到保护作用。就算用开关最起码加20A的开关，小的开关触点没那么抗造。
  [/ `2 H* q' ^4 K1 H      实际上最明智的恢复原状，你只是把220伏变成3相380伏的电接上就完事。不想恢复原状也需要加个接触器，用你的开关控制接触器的线圈还凑合，你那墙壁开关根本不靠谱，连断路器还不如呢。你的小开关做控制回路，接触器做主回路。说的有点多了，老毛病又犯了，担待啊。

billyxin

LN玉树临风 发表于 2018-1-21 16:53
我还是没看懂，你加了个墙壁开关，还是单开的，这是380伏的电机吧，我记得不错应该是1.5千瓦4级的电 ...

6 V% h- R/ Y' A: s) c- Z那个是变频启闭信号开关，负责端子信号的

LN玉树临风

billyxin 发表于 2018-1-21 16:58
那个是变频启闭信号开关，负责端子信号的

      明白了，你确定你的开关关断，变频器下端立刻就没电吗?这玩意不是闹着玩的，安全第一，尤其是换钻头和铣刀的时候，在自己最近的位置有个总开关是最安全的，我有大概30台类似的这种钻攻机床，曾经出现过老工人换丝锥出现误操作的，手被丝锥拧进去了，多亏急停开关，另外转速低，当时攻的是M30*1.5的螺纹大批量的，去医院拍片损伤不大，要是没急停不可想象，一只手估计就废了。
      改什么机器不是乱改的，尤其是电路，好多互锁逻辑关系，既要照顾机器生产又要注意安全。
9 R" n, F' c5 B$ }2 [- b7 T; l+ u

LN玉树临风

LN玉树临风 发表于 2018-1-21 17:18
) U4 G2 p/ E/ f明白了，你确定你的开关关断，变频器下端立刻就没电吗?这玩意不是闹着玩的，安全第一，尤其是换钻 ...

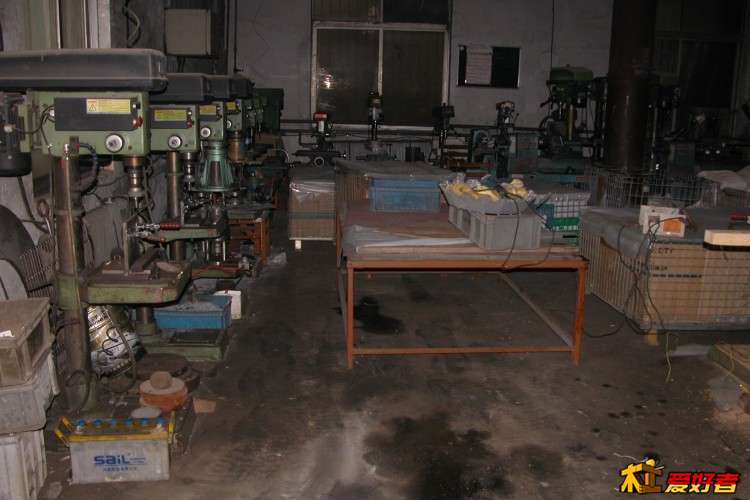

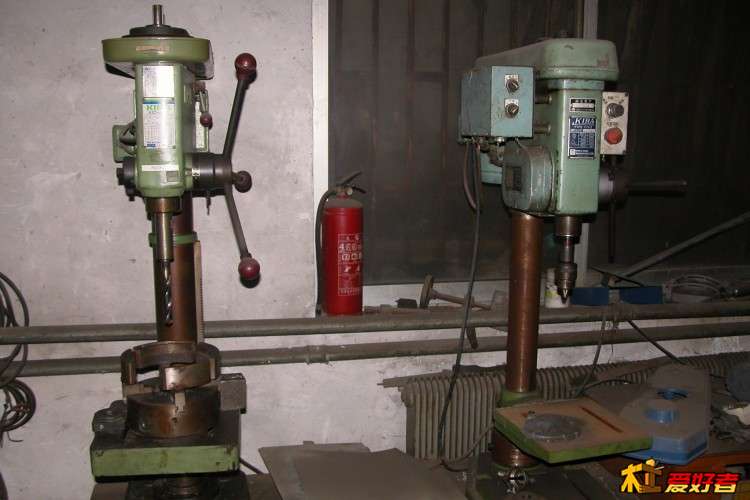

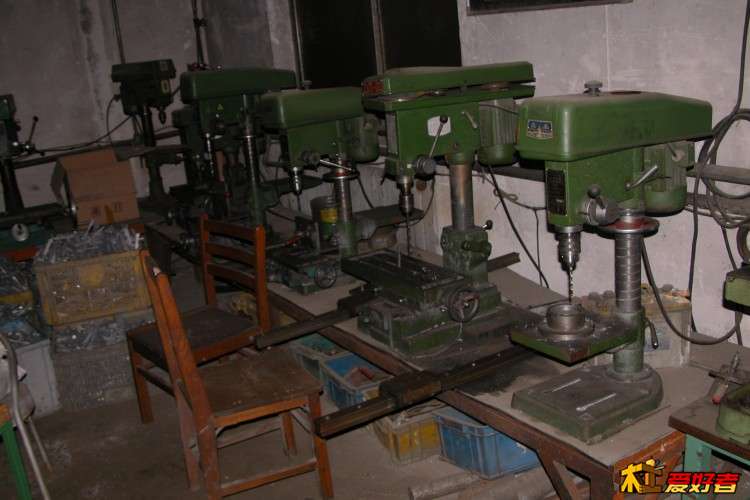

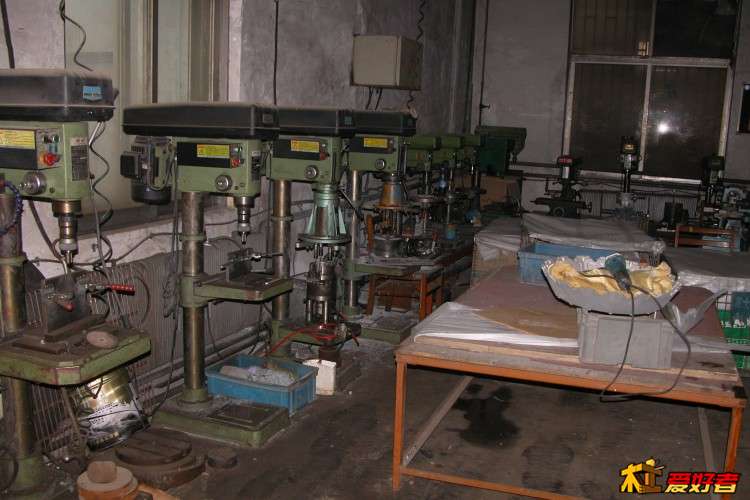

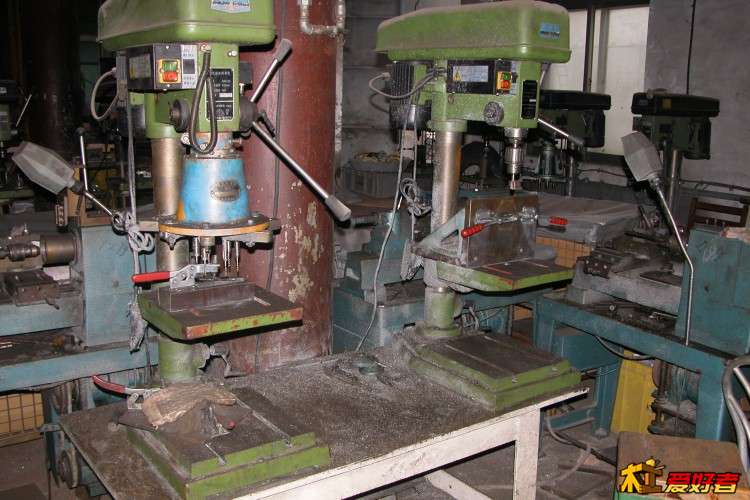

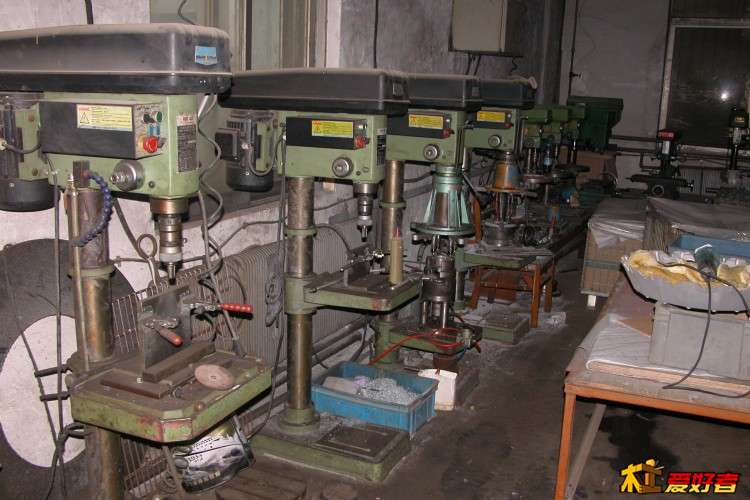

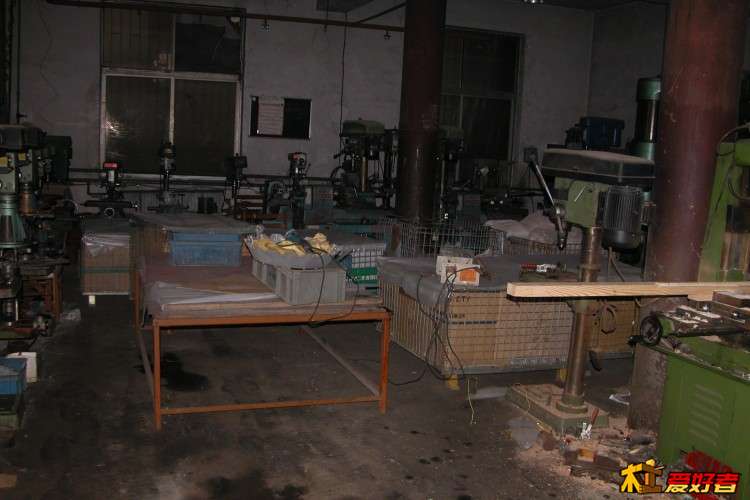

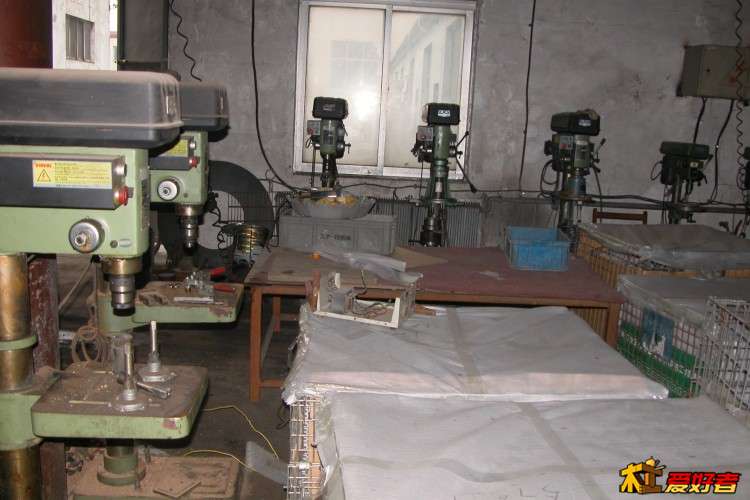

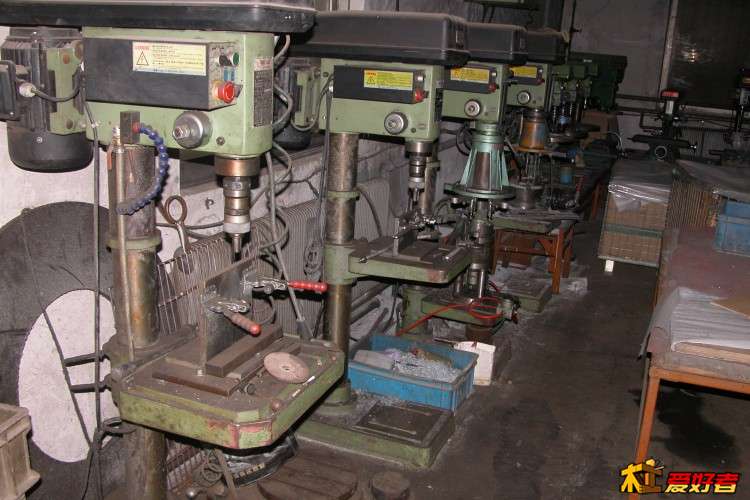

; L8 N5 `  F  g8 b( C这是我的一部分大部分是西湖。
& O) q2 C- m" b- R) [

billyxin

LN玉树临风 发表于 2018-1-21 17:18
. j( D" }1 P* k+ M! ?0 B明白了，你确定你的开关关断，变频器下端立刻就没电吗?这玩意不是闹着玩的，安全第一，尤其是换钻 ...

' {1 l8 G5 V! S  n1 z变频器是不能频繁通断电的，就是用机器的时间范围一直开着，就靠端子信号控制输出启闭。这个机器我只用铣夹头和铣的功能，攻丝功能已经被我阉割，并且只有我一个人用，不会被别人误操作，关键我很怕死，台锯都不怎么敢用哈，做事超级小心，40万公里无事故，连剐蹭都没有哈，十分感谢安全提醒，真诚感谢！赞！！

billyxin

LN玉树临风 发表于 2018-1-21 17:25
( l& o/ I2 S$ t6 n7 K0 N' g& ?) e这是我的一部分大部分是西湖。

- r6 Z/ m  D. i0 {你的机器好多，好多，好多！！！
