[billy工具]黄山7045钻铣床改装

张斌

不写小说可惜了！看了看楼主以前的帖子，居然看过三四个。有个大的工作间真好！
$ {1 c" f8 B) `6 K+ r9 k

大灰狼他爹

感觉西马特的做工更好。
; @# t6 u$ }" C5 j" j西马特的自己就能调速，不用额外加装变频器，尺子也是数显的。
2 x( M0 p$ H( z5 \' Y6 c/ ~& A如果再加装数显系统，能非常精确控制三轴。

billyxin

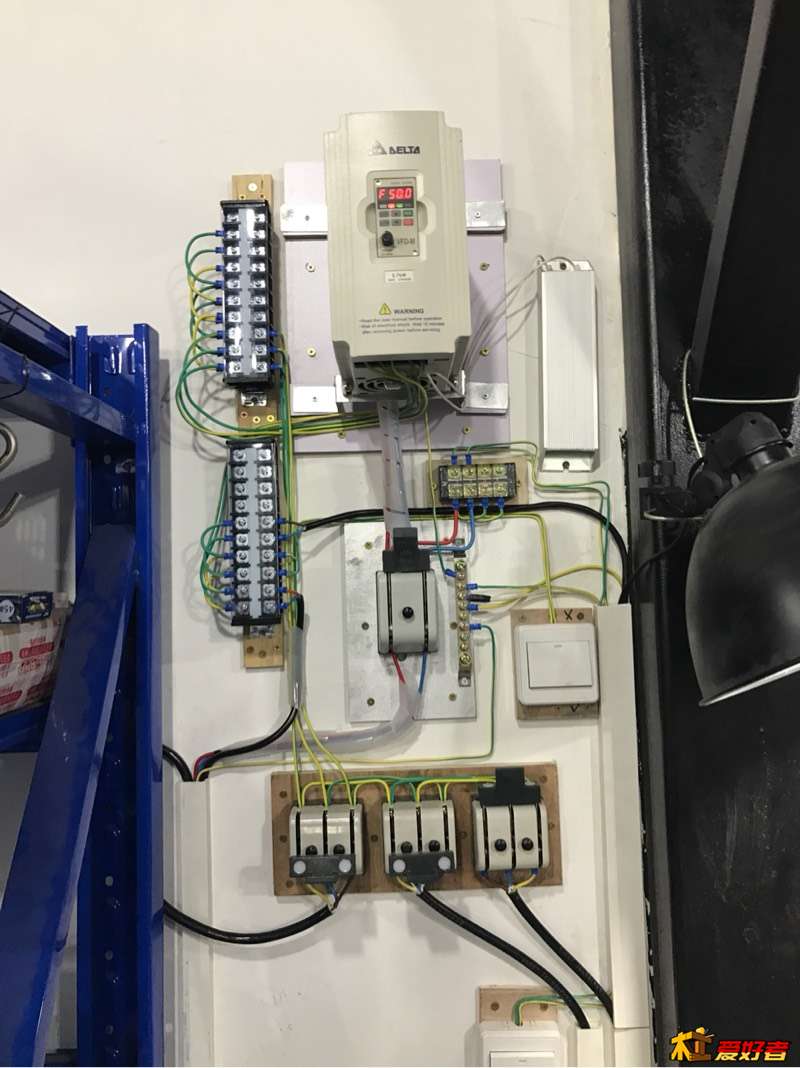

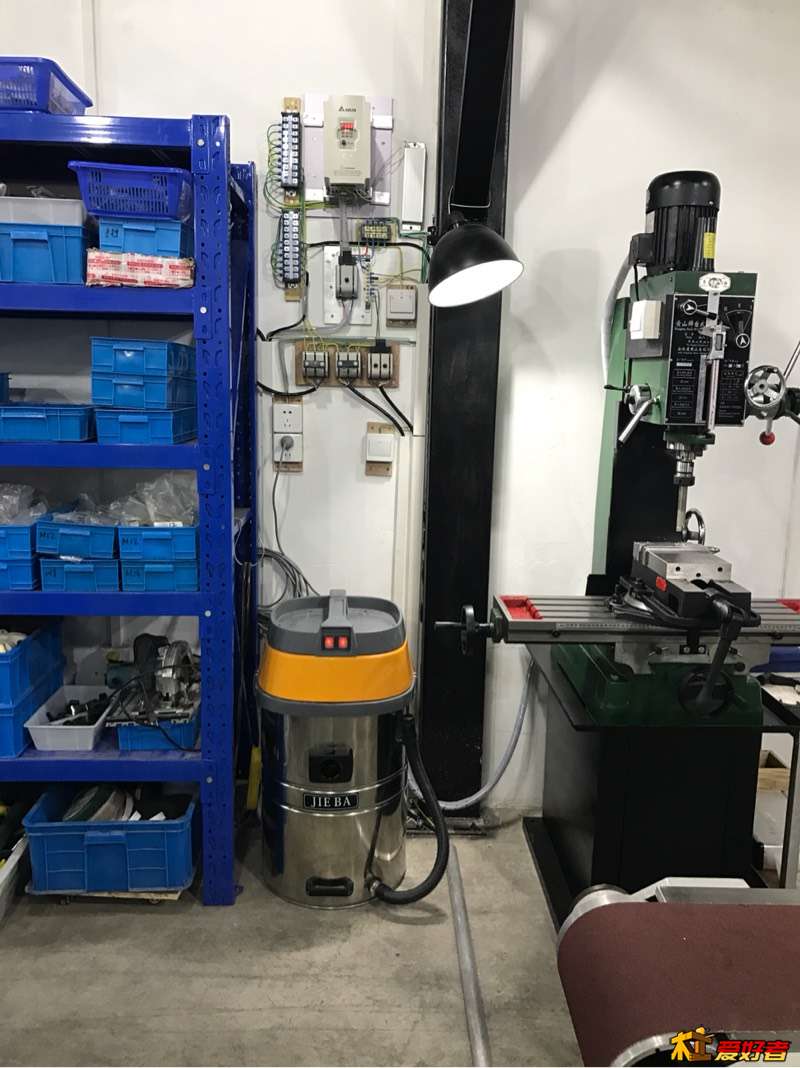

这个墙上，本来我就想装一个变频，真的，就一个变频！台达220转380v，3.7kw的，最多加个刀闸，结果，随着功能的增加，和我对维护的便利性要求提升，和对省钱一个变频服务3台机器的硬性要求，就慢慢变成一坨电线的东西！！我尽了最大努力把电线走规矩，我的水平就这样了。都做完了发现，要是都装在一个大电箱里就好了！
' _8 d& H& A# p" V! W# c
- \/ }4 ^. R, B0 Q7 B( m& m/ t

billyxin

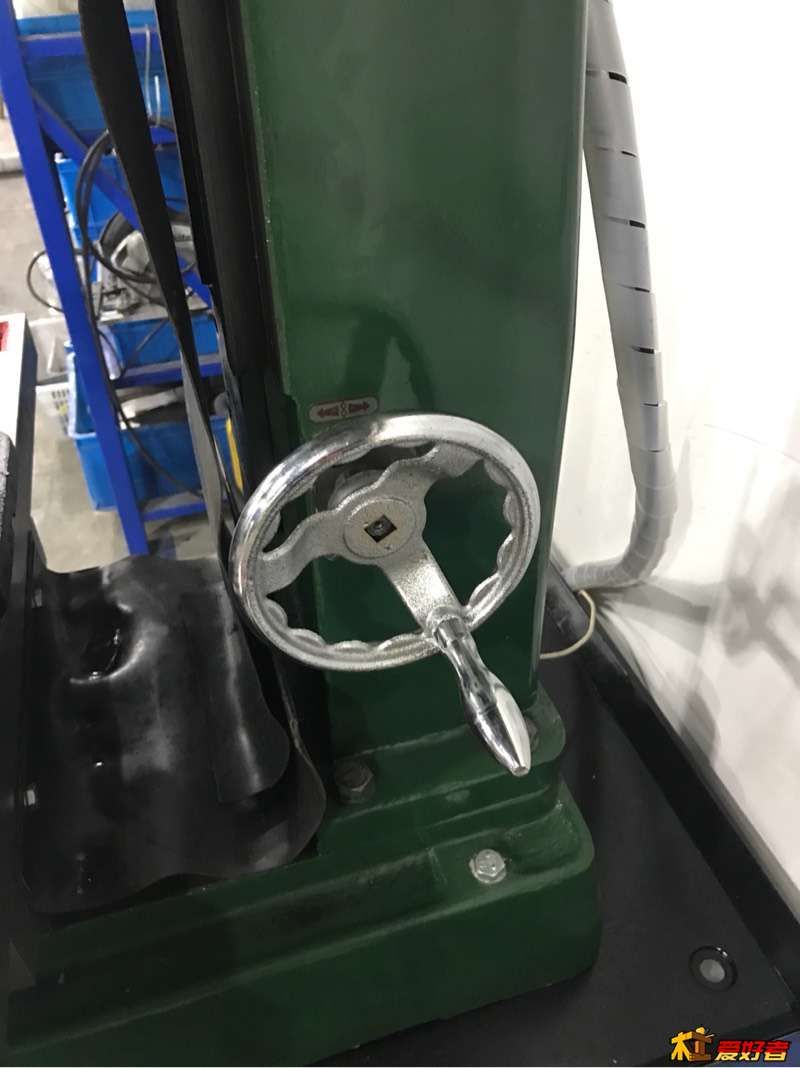

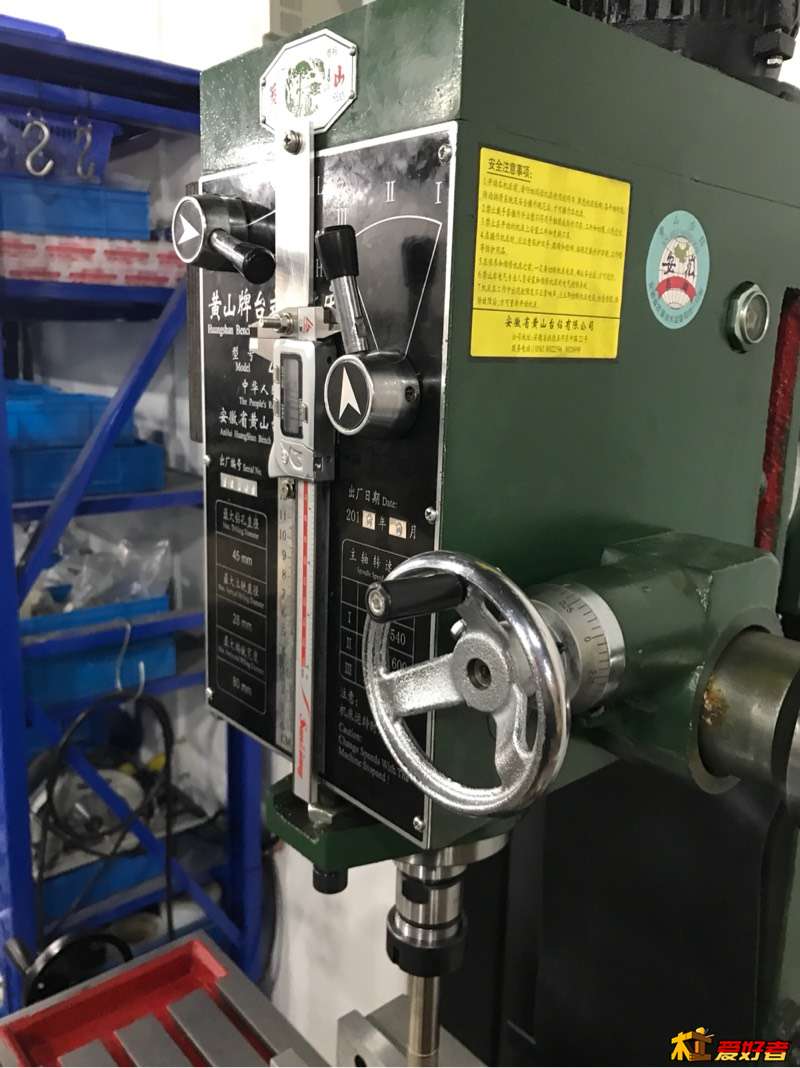

手轮都改成铸铁手轮和小蛮腰手柄，比原厂的破塑料好多了。我在这个论坛里发这些也没多少人有兴趣，就尽快写完。


0 n; S3 Z6 T( o

billyxin

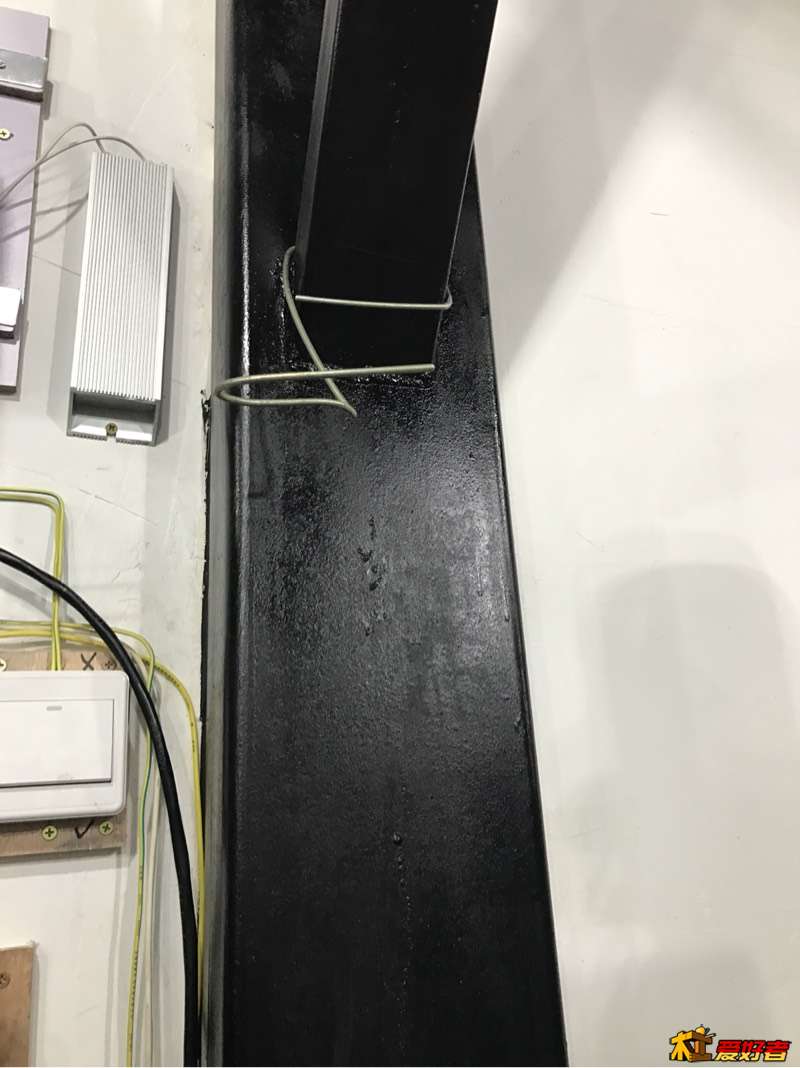

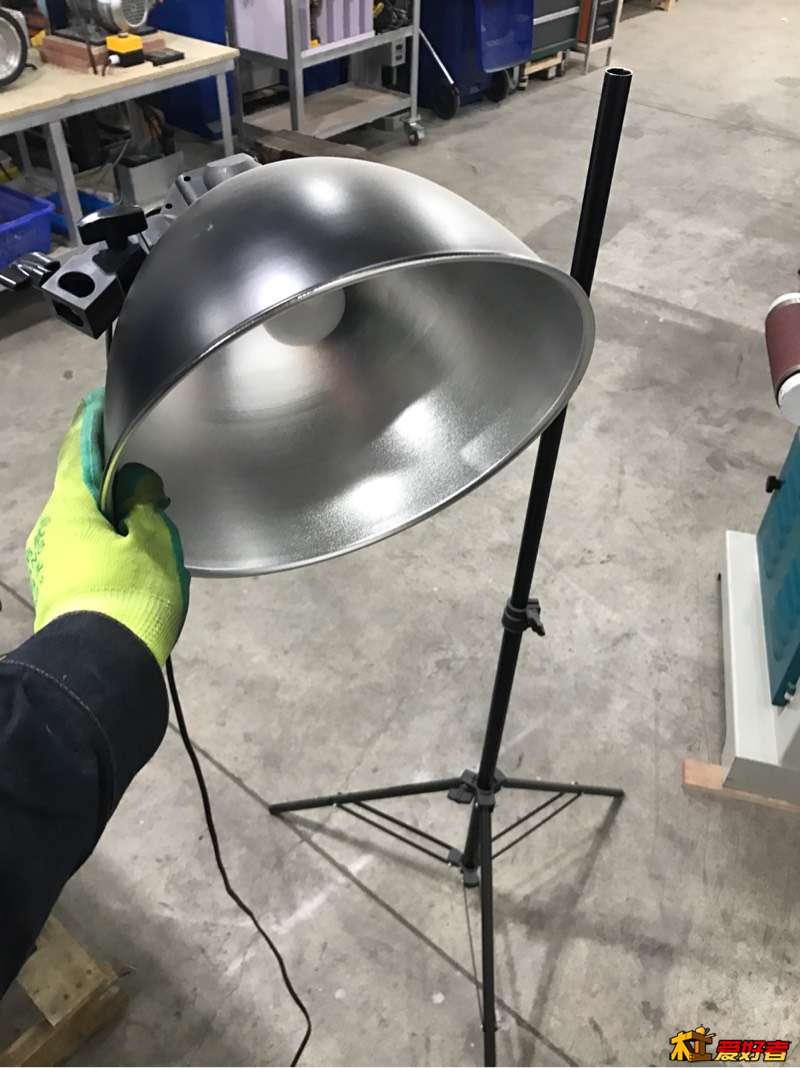

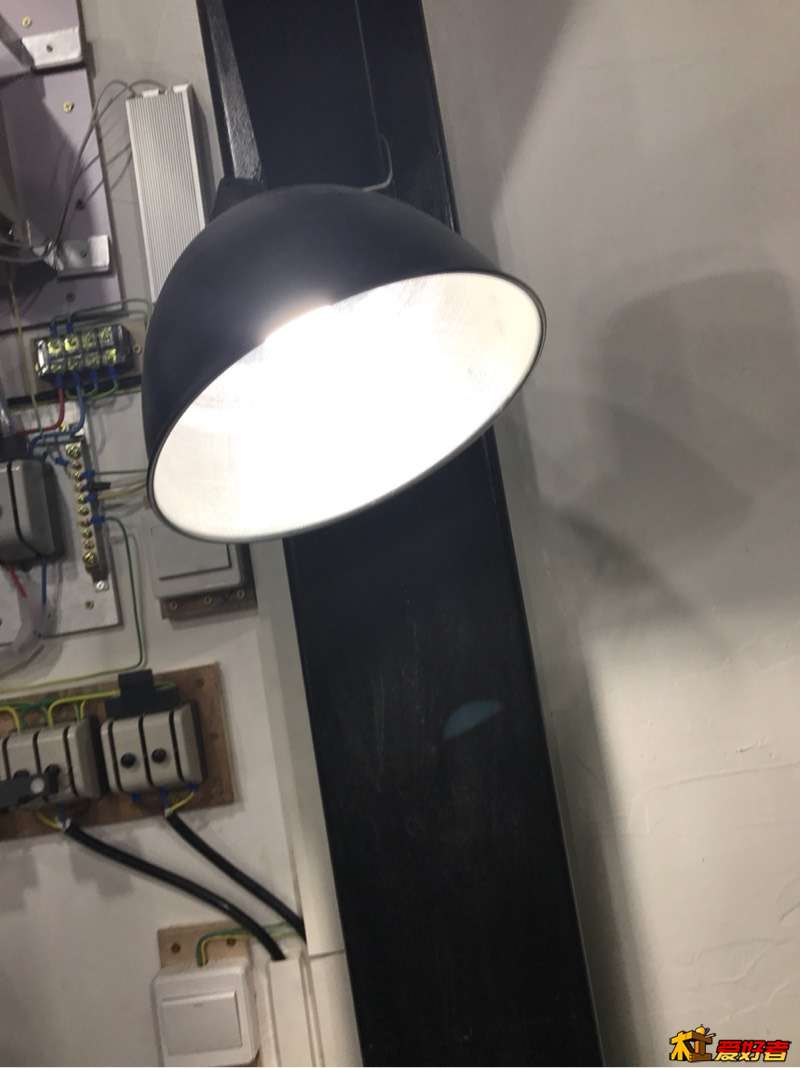

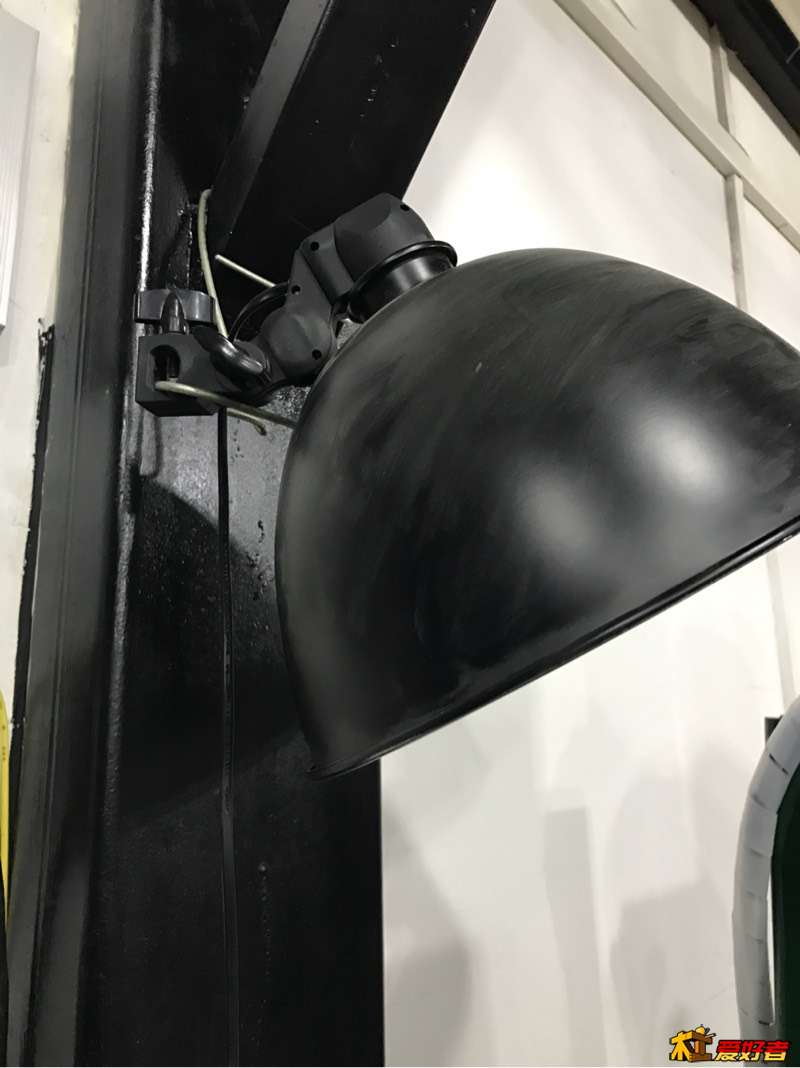

工作灯，我用闲置的摄影灯灯罩改的，里面是6瓦也不9瓦的欧普led灯泡，用粗点的铁丝弯一个挂架挂在钢柱上就行。好用程度远远超过淘宝买的机床工作灯。淘宝的工作灯我买两个了，都是不便宜的，都坑人不好用。
1 m8 }5 N- W2 d7 [' \5 @8 `

$ `' _) j, E, }2 E7 `$ y0 w

" o6 r; R* y3 U, l' E$ r& s

VAIOO

全新的真好

徐2871

billyxin 发表于 2018-1-20 19:53
普通的游标卡尺一把，打洞，装在机头。这个东西好用。便宜，不怕坏，卡尺用最常见造型的，坏了就换一把，简 ...

这个方法好，我哪天有空也把我的铣床改掉。

lilove123

这闸刀 可爱
  S  U1 |1 c0 S" A0 }3 i. G' c

zhq8298

这次改动不够强大，只改了接线、开关、手柄，加了灯，你的变频接线估计只有你一个人懂，换一个人得研究半天才敢开闸，另外，你的变频控制位置也不是很理想，应该装在钻铣的开关位置，这样调整才方便。我是看热闹的不怕事大，
" _- P, }; B; a" f+ P# x# K' v

billyxin

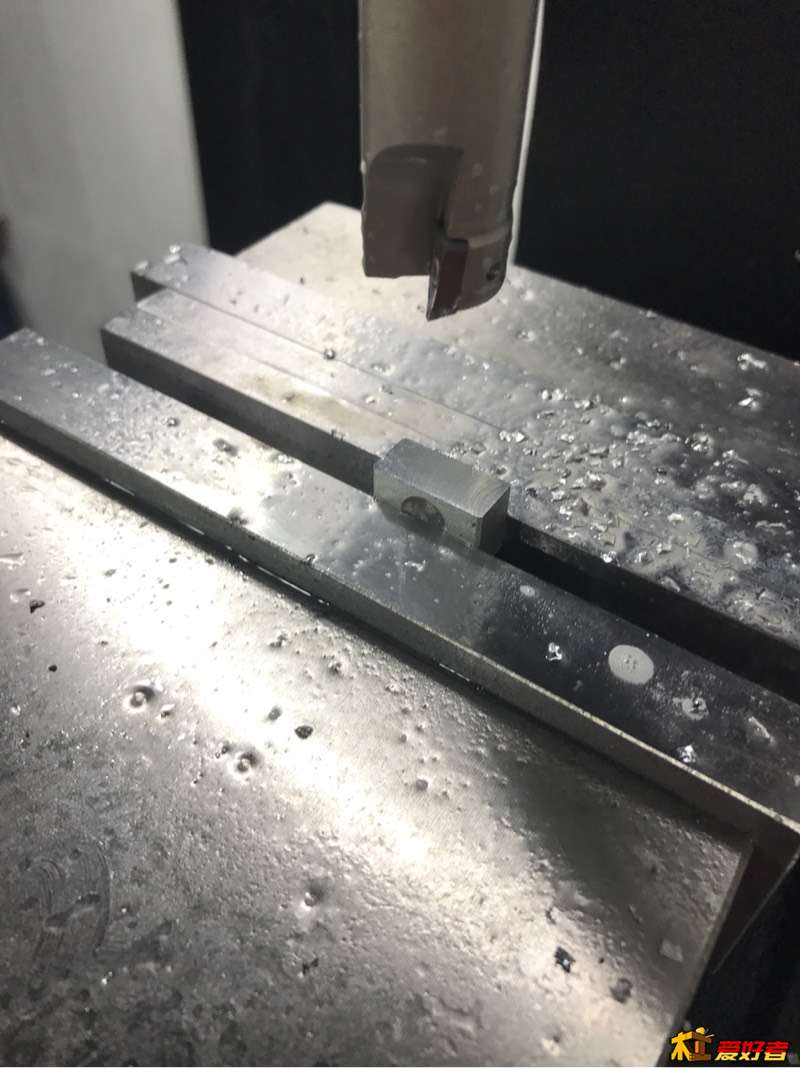

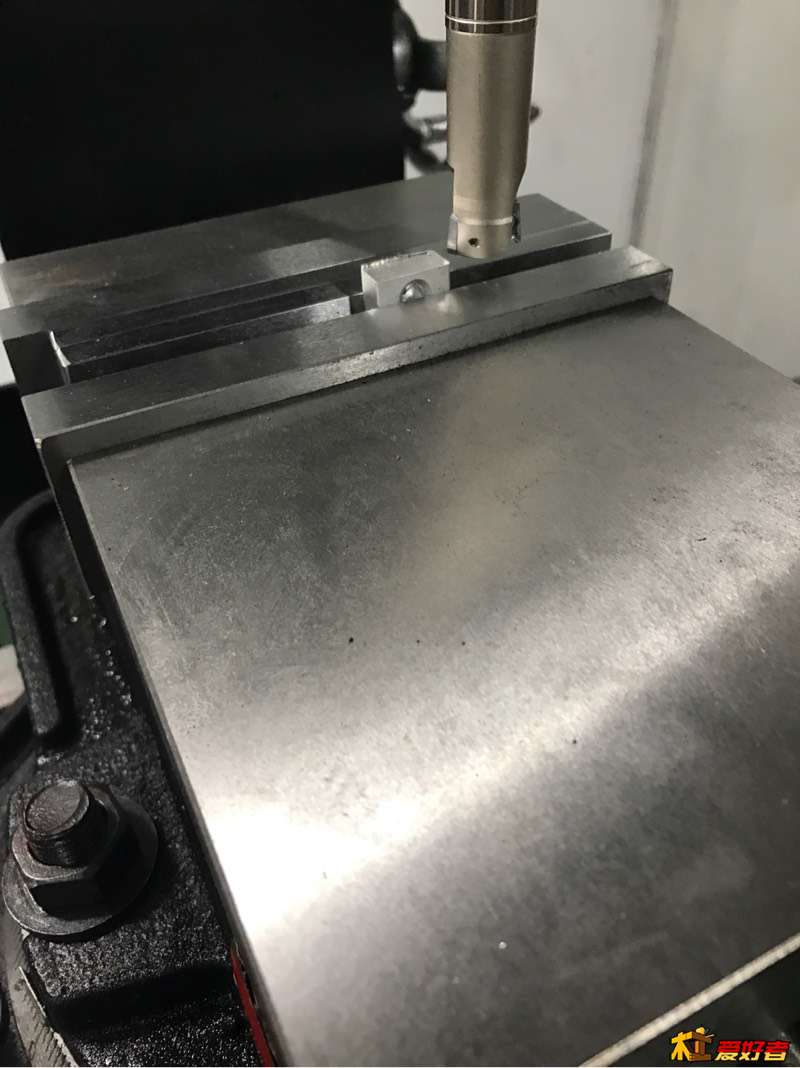

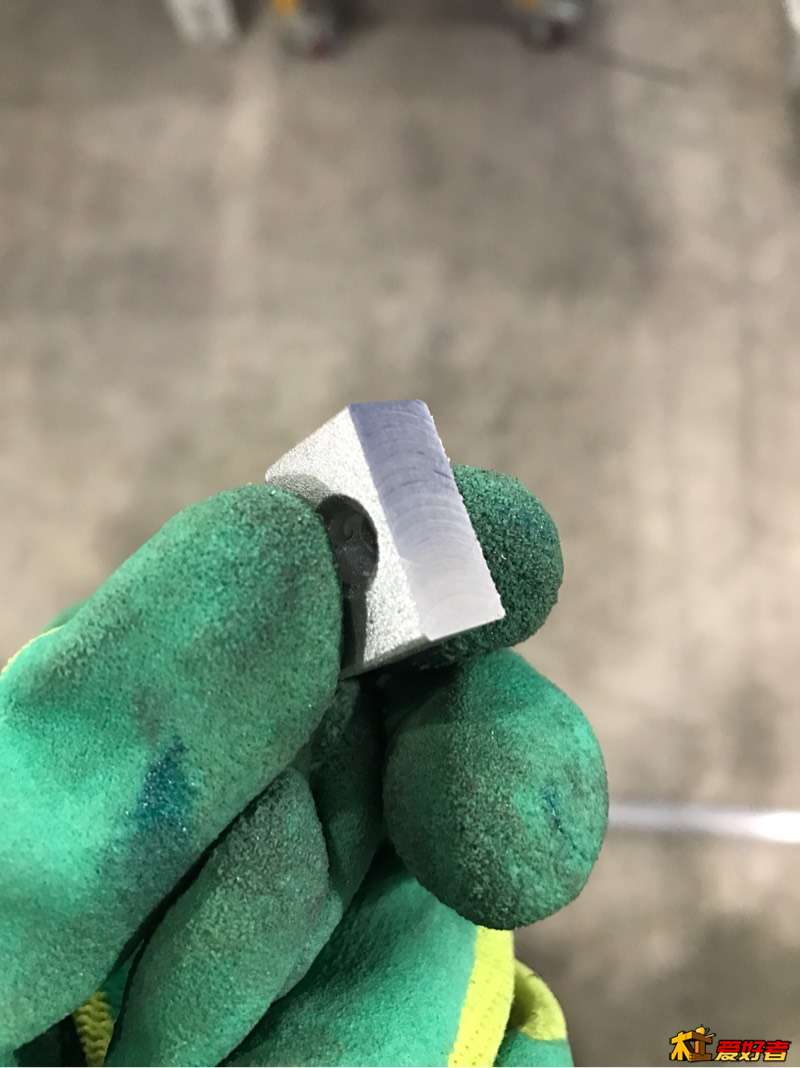

装上铣刀，试机一下，铝用刀片，铣的好轻松，没有震动没有噪音，感觉铣的不是铝合金，像是在铣蛋糕。7045比7016强了不是29，真的不是29，本质区别，铣床和钻床的区别！

, [. e  q& C, b" f4 `) e2 W

billyxin

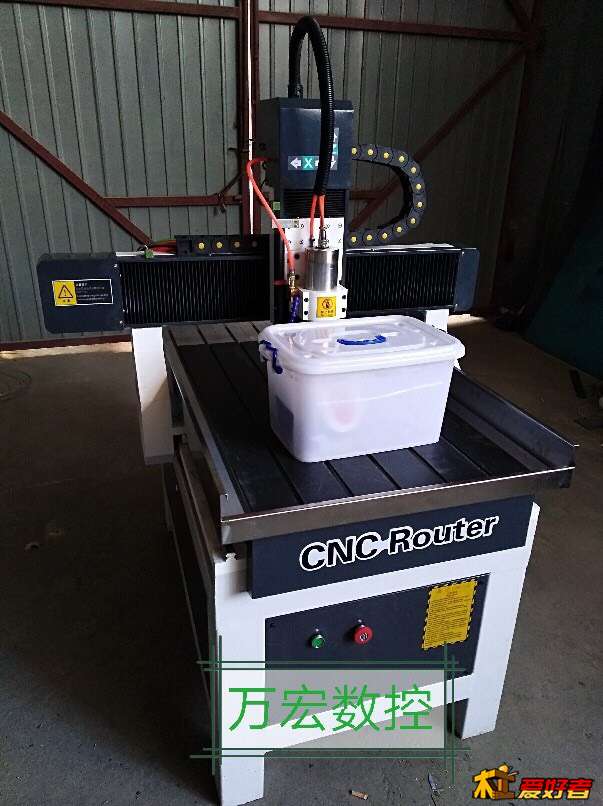

# q+ A2 U, P- y0 ]8 x# Y7045钻铣床改装就写这些吧，好像没有漏啥吧？改动不大，没换电机。最近选择cnc雕刻机没头绪，头很大，没经验不懂，幸亏得到yutu8796木友的指导，我给你跪下了！膝盖都是灰，你要看就拍照给你看啊！好像雕刻机cnc这个东西都是济南附近生产，并且像组装电脑一样标准配件集成，只是组装调教要费心。大家帮我看看，如下图片和配置是不是可以改善：雷塞750W真伺服电机和驱动器，维宏正版95A，2.2KW昌盛主轴，6090铸铁龙门+铸铁床身，加不绣钢水槽。龙门，立柱，机头，床身是铸铁的，三轴20方轨，XY2510 z轴20丝杠。带水泵喷嘴。z轴行程150。我就想雕刻木头和一点铝合金板。哪里可以改善吗？想年后就付款发货。谢谢！！！！
/ Q; m* i$ H: g! `3 {

65号工作室

看你的帖子就是开心 怒赞 自己高兴就好 这说的真他妈有道理 你在上海 条件太方便了 我要是在上海 我就是破烂王
0 X6 _  Q3 s) N

billyxin

65号工作室 发表于 2018-1-20 20:37
看你的帖子就是开心 怒赞 自己高兴就好 这说的真他妈有道理 你在上海 条件太方便了 我要是在上海 我就是破 ...

- W, s9 g7 \' k* C1 x$ @' d  _$ F看完你的回复，我流下感动的泪水，你终于没有说：这个机器底子不行。我知道和你的比它还是太轻了，但是你是怪胎哈，比机器，我退赛不商量！
5 W$ R& c4 F: V9 ]3 L

billyxin

13933358838 发表于 2018-1-20 19:48
变频器和接线端子装个配电箱就好了

+ j) i- }6 ~/ E# S后来做完发现这个问题了！

billyxin

大灰狼他爹 发表于 2018-1-20 20:00
4 }9 Z  J$ c1 a8 z感觉西马特的做工更好。
' u1 B: Z1 C5 J! N( d' _9 d西马特的自己就能调速，不用额外加装变频器，尺子也是数显的。
# N* B; `% @$ A4 F8 y如果再加装数显系 ...

$ q. b2 B& q2 ]2 m& i+ I: m* W西马特不都是小机器吗？
