《决战紫金之巅》工业台钻折腾二部曲第二章大败而归之屡败屡战，新

木头木脑木性情 · 发表于 2011-4-4 00:05:08

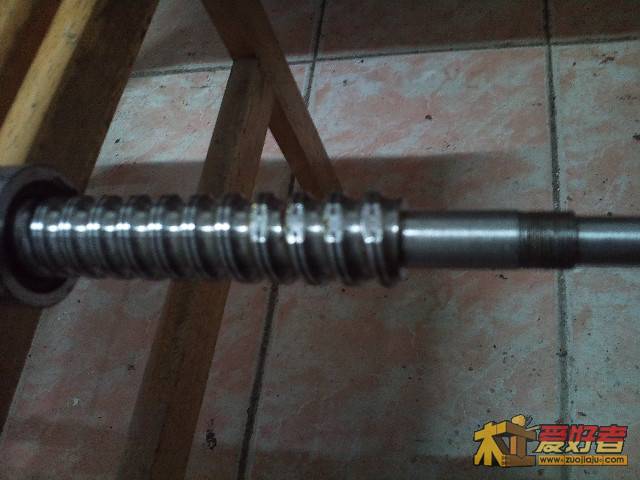

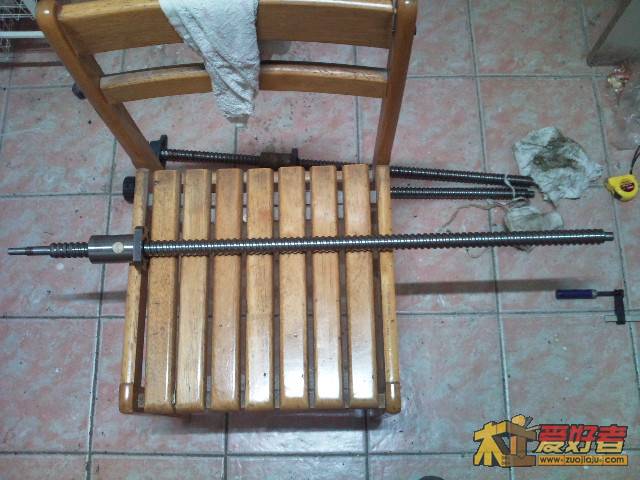

把丝杆用口罩擦干净，很漂亮，螺杆上一点硬伤也没有，从头旋到尾，从尾旋到头感觉一样，很完美，一个端头有四条螺纹被磨去一个小面是否表达了这根丝杆的精度等级呢，不得而知，型号SFD2510 PAT也没表达出丝杆精度，不管那么多拉，一切OK

木头木脑木性情 · 发表于 2011-4-4 20:32:08

本帖最后由木头木脑木性情于 2011-4-4 20:37 编辑

   想要铣，主轴微给进和固定要妥善解决好，最理想的办法就是用小导程的丝杆驱动，但是这种丝杆大都是细的，感觉刚性都不理想，大力旋转或下压可能会出现扭曲的现象，粗丝杆导程大阻尼不够，主轴仍然会漂移

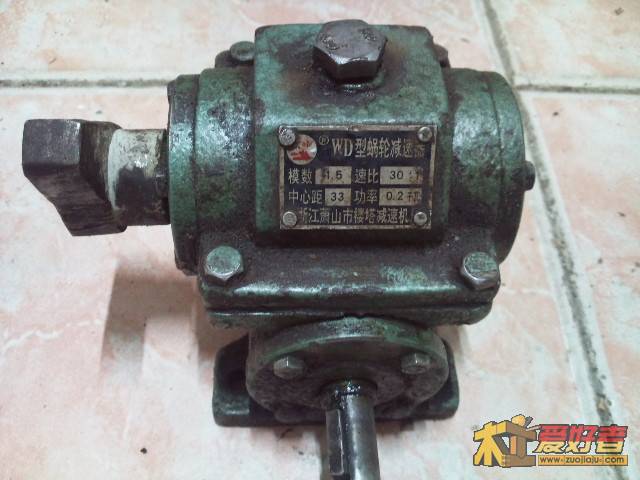

   旧货市场成堆的涡轮减速器提供了一个暂时的中庸的解决办法，以后如果升级数控的话这个涡轮装置就成废铁了。。。。希望通过这个装置能帮我解决二手滚珠丝杆的加工问题，一旦能加工出符合要求的丝杆端头就马上升级。。。。。

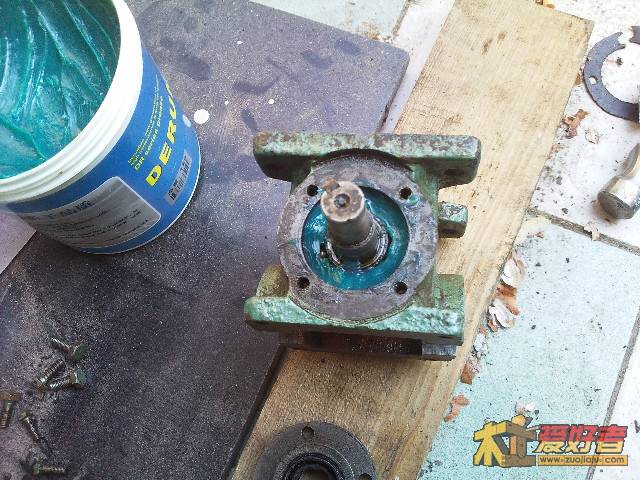

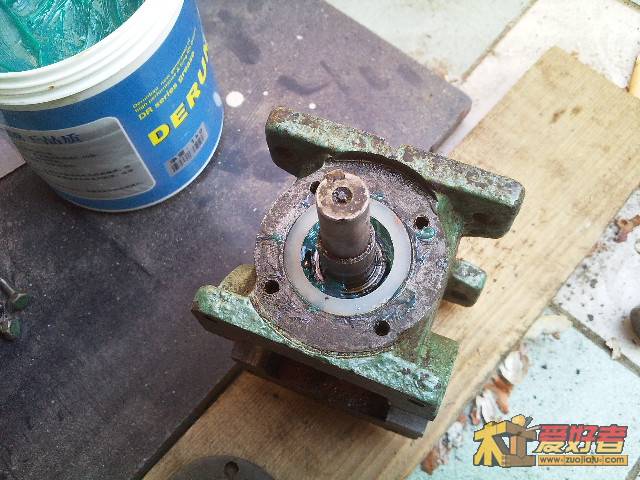

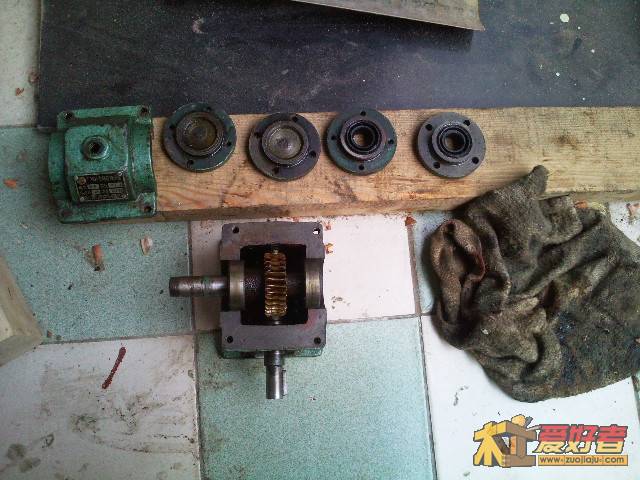

   涡轮减速器很重，估计有个5-6公斤，价格也不贵，比起一些玩具级的涡轮装置牢靠得多，拆拆弄弄，用硅胶垫片把间隙缩小，再用润滑脂填充运动部件的间隙，试转动，手拧蜗杆拧不动，阻尼很足，估计在涡轮那端起码有一百公斤甚至二三百公斤阻尼，这样主轴基本不会因震动出现漂移现象

木头木脑木性情 · 发表于 2011-4-4 20:55:01

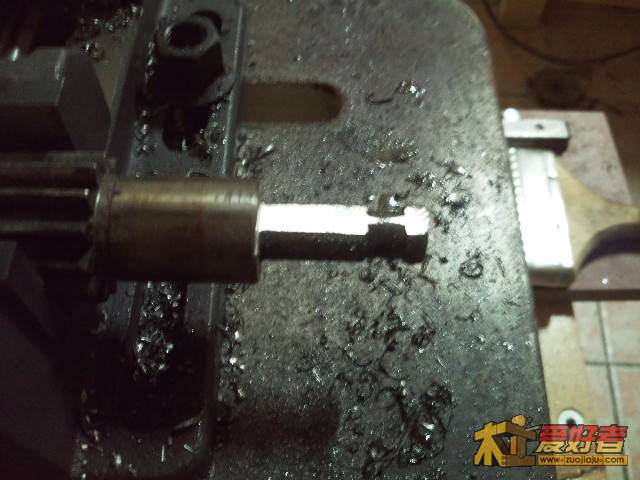

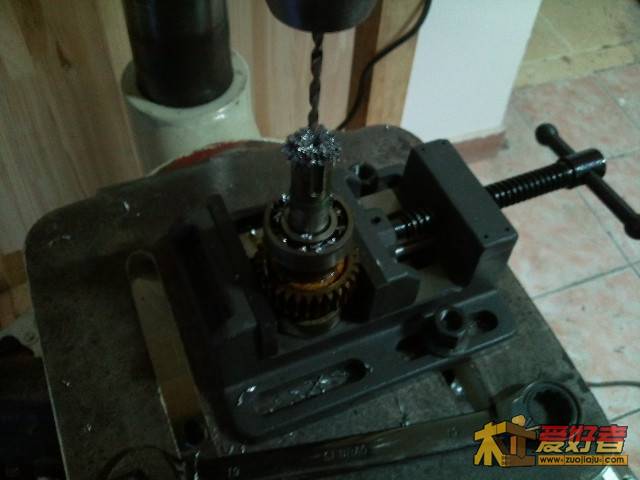

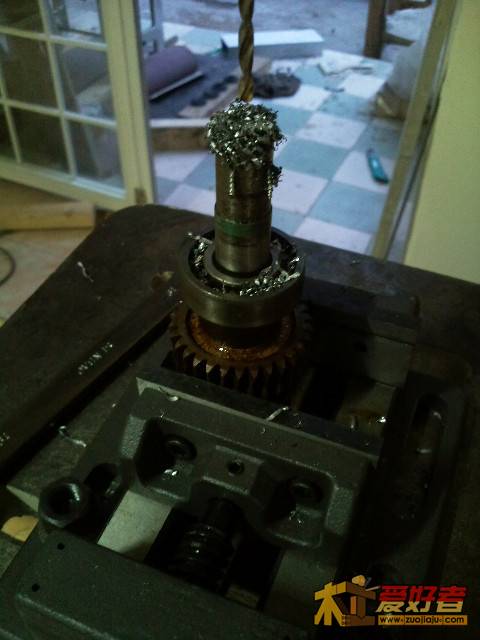

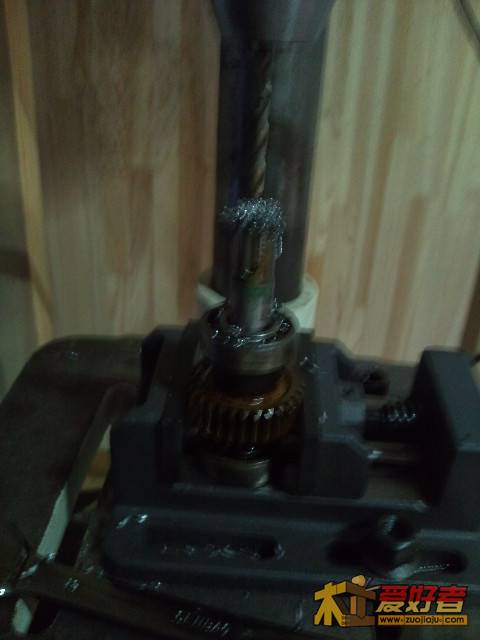

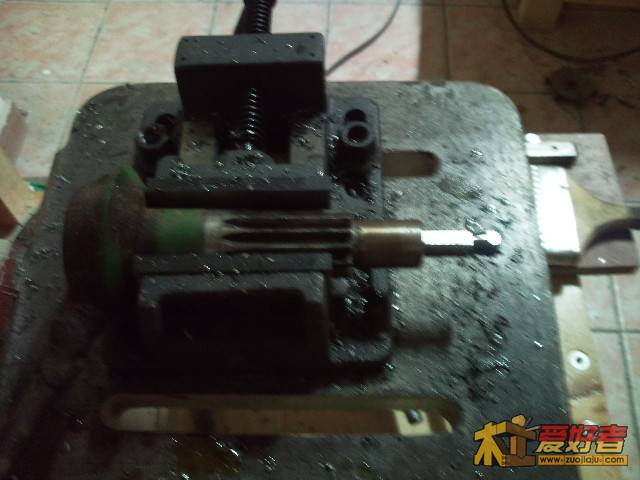

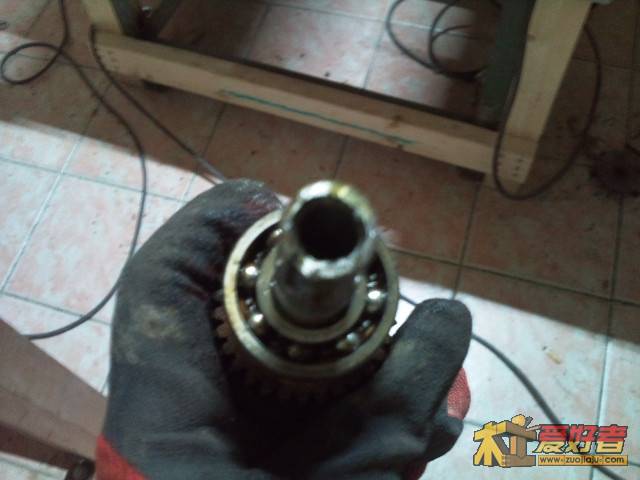

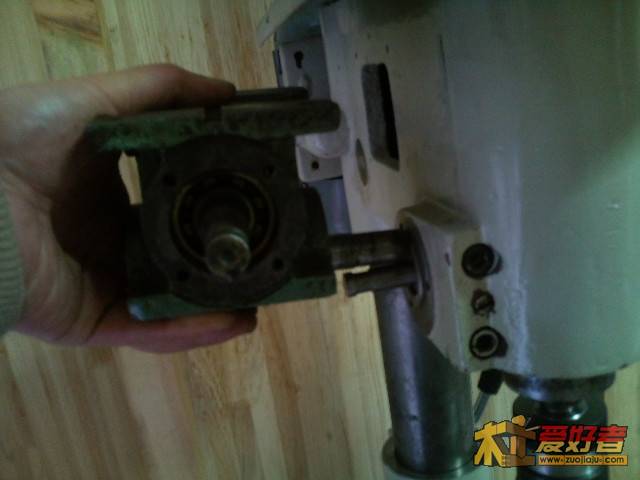

   没有车，只有钻，想要加工两个轴连接难度很大，一个轴颈16，一个12，在16的轴里面钻个12的孔把12的轴套进去。。。。。。

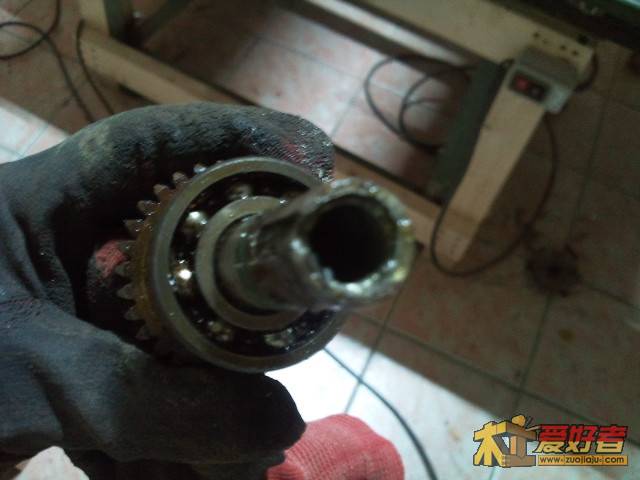

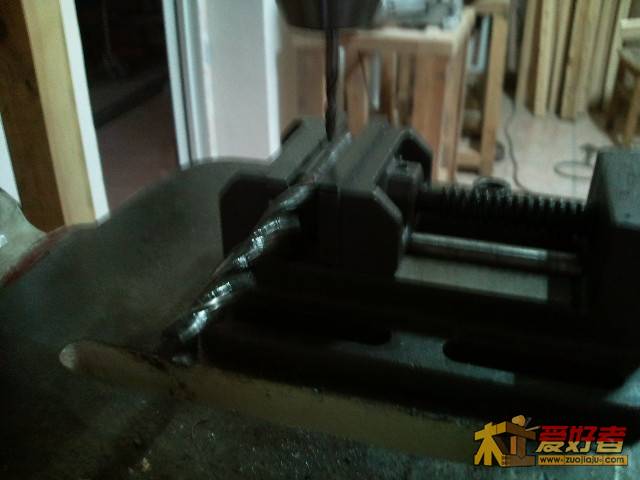

   这个构思成功了一半，孔成功钻到10，在钻12的孔的时候钻不动，因为轴上面有键槽，钻头铣削到键槽部位时形成一个有弹性的薄壁，钻刃接触到薄壁时机器剧烈晃动，只好放弃钻12的孔

   接下来只有把12的轴修整成10 的轴好让他们配合，要是有个车就好了。。。。。。又是挫，又是磨，忙得一头汗才搞定

木头木脑木性情 · 发表于 2011-4-4 21:21:38

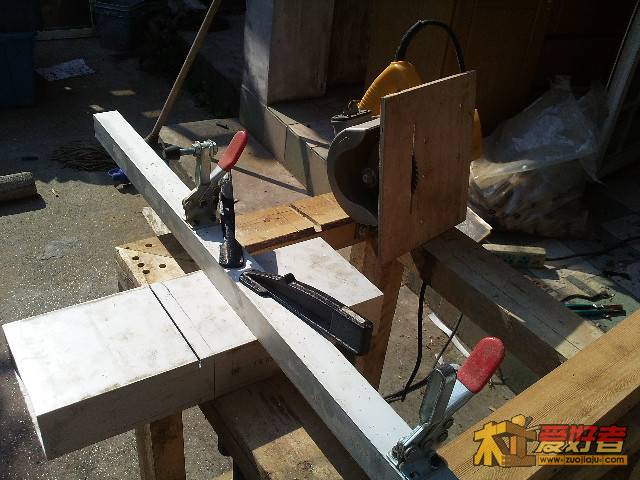

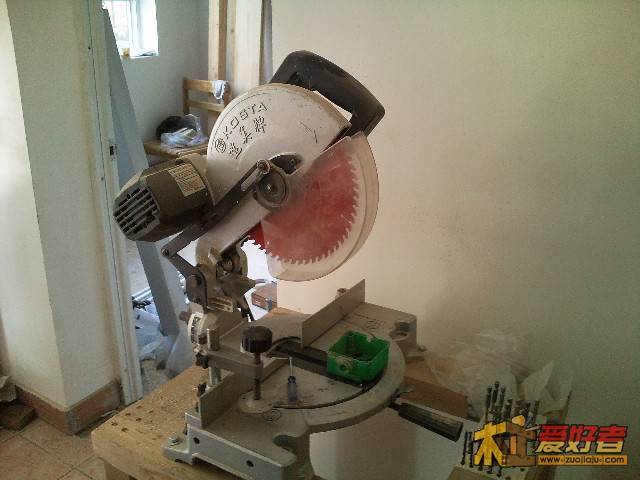

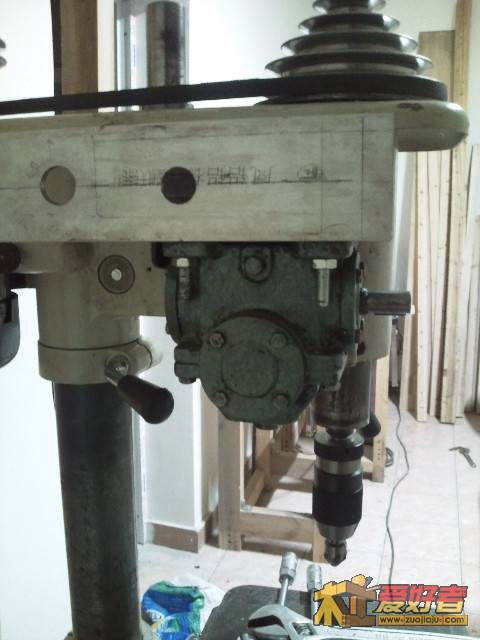

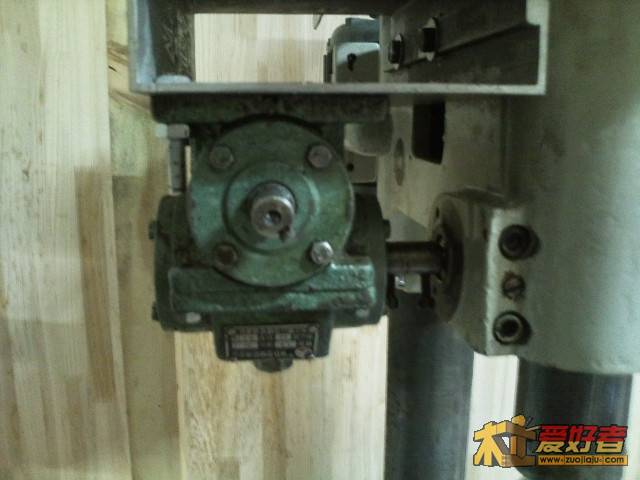

完了再做个支架把涡轮减速机和台钻齿轮轴对接起来，用了140铝合金幕墙料做支架，内部空间大可以兼做电控箱实现攻丝或其他电控部件的安装，虽然有铝型材切割机但是精度太差，还是用我的无敌墙槽机。两轴对接重叠的部位钻了两个小孔，攻丝吃2颗M5高强度内六角螺丝，既是固定连接又起到离合器作用，微给进的话就上紧螺丝，钻孔的话就松开螺丝

木头木脑木性情 · 发表于 2011-4-4 21:23:57

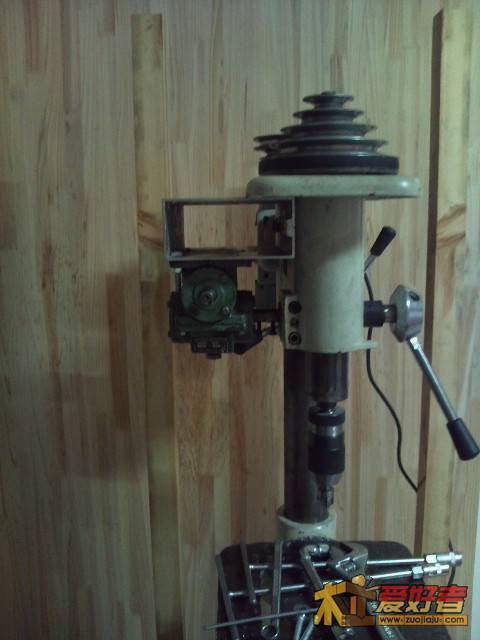

得意之作，来张全图，爽

zhaolei1758 · 发表于 2011-4-5 15:34:18

又见一高人，师傅是做什么的，高级车工？

zhaolei1758 · 发表于 2011-4-5 15:34:27

又见一高人，师傅是做什么的，高级车工？

木头木脑木性情 · 发表于 2011-4-5 21:16:32

zhaolei1758 发表于 2011-4-5 15:34
7 X) B2 ^- I9 ?% k2 }又见一高人，师傅是做什么的，高级车工？

电工，准备向木工迈进，在迈进过程中深入学习探讨金工技术，为设备维护积累经验。。。。

zhaolei1758 · 发表于 2011-4-5 21:18:56

太有材了您

木头木脑木性情 · 发表于 2011-4-5 22:05:09

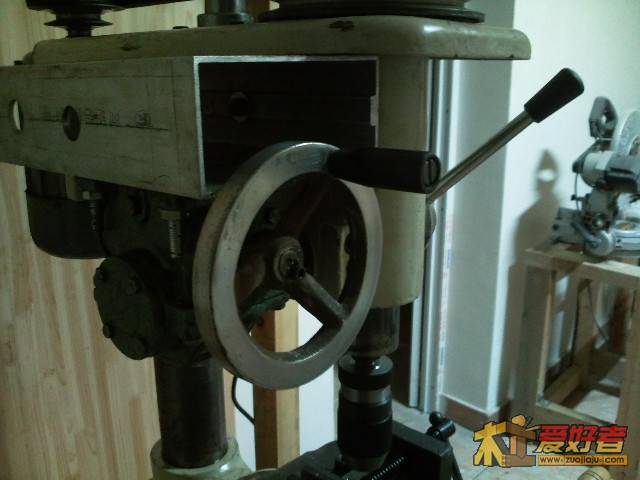

去旧货市场淘了2只机床上常用的旧手轮，感觉手轮这东西在旧货市场买很不划算，跟新货比价格悬殊不大，就是重些，样子还丑。。。

摇动的视频，感觉阻尼适中，安装合格运转顺滑http://v.youku.com/v_show/id_XMjU2NTAzNTky.html

木头木脑木性情 · 发表于 2011-4-5 22:20:05

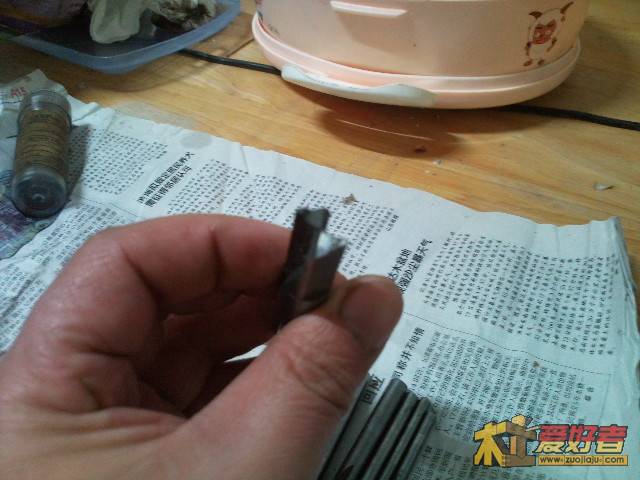

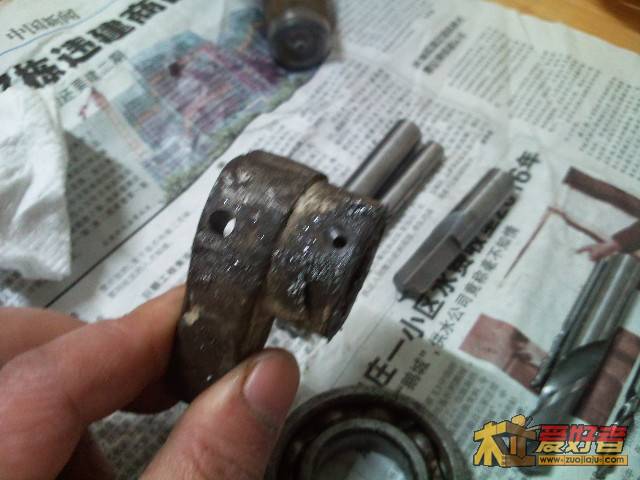

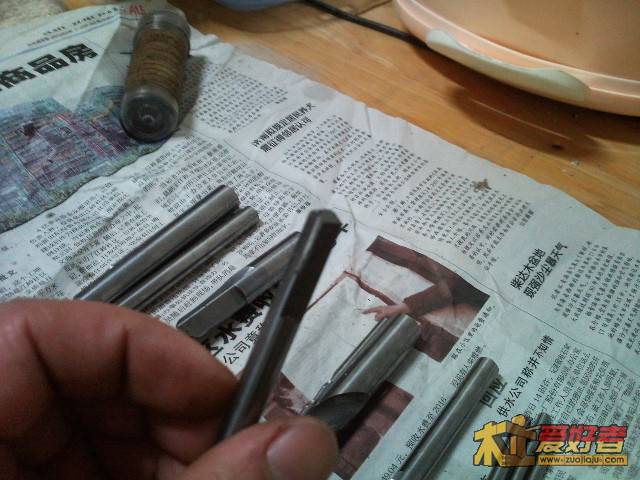

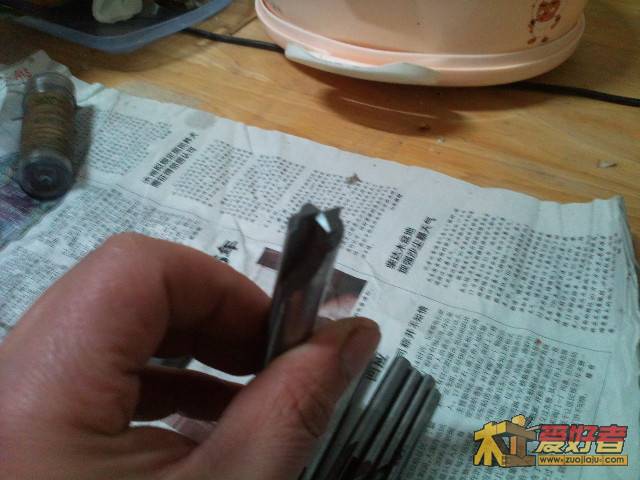

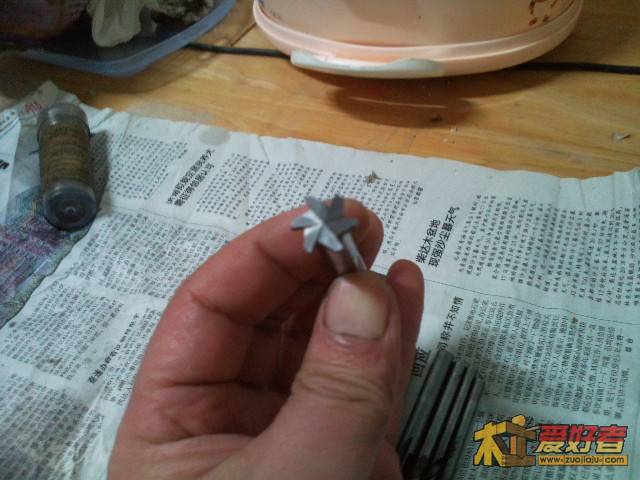

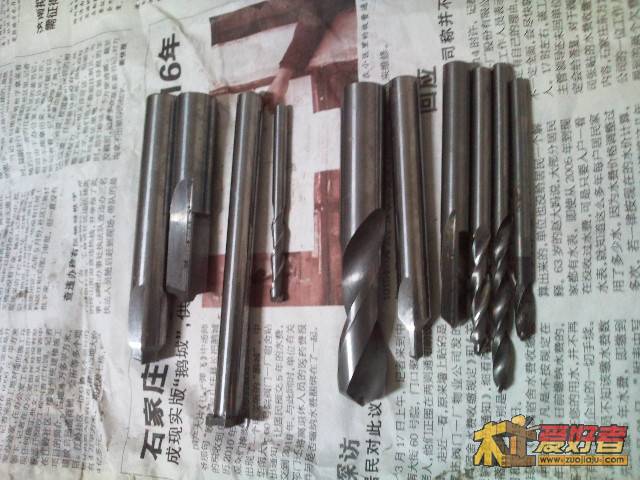

旧货市场还是有不少高附加值的东西，硬质合金刃具，进口轴承及一些机械配件，大多数是旧的，不过还是能找到一些还没用过的，要仔细分辨了，还要看店主识不识货，比如硬质合金刃具，老板娘就知道有人100多块一斤收，所以不论用没用过的全堆一起等人来收，要在里面扒拉点没用过的还是可以的，今天又去扒拉了10根，因为上次弄的全是铣刀，在钻床上铣孔很失败，蹦了一根，断了一根，这次主要搞了6根钻头和4根异形铣刀1斤多点算1斤

，看起来刃口都是完整的，有新点有旧点的，有需要的朋友可以短我，我代购。。。。有几十斤，万一被合金贩子收掉的话就要等很久才有了
