与众不同雕刻机正装。试验制作中的新图片

繁星点点 · 发表于 2011-3-31 21:53:06

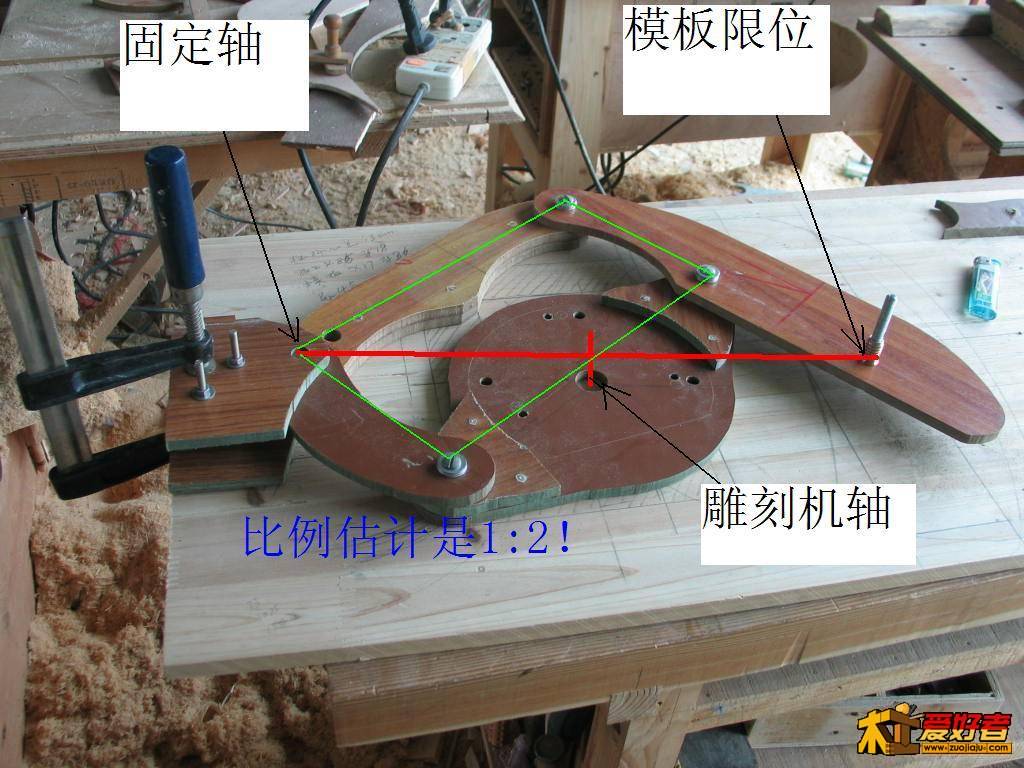

图看的不太清。它的基本原理貌似和洋鬼子的那个榫卯机一样，但是它一侧好象是固定的，因为没有那个部位的放大照片。如果一侧是固定的话，那这个机器不是完美的。鬼子的机器左侧是活动的，是有道理的。把它固定起来一定有问题，就是比例不一样了。左定位点到铣刀距离为A，到右侧的模板为B，A：B的比值不能变化。左侧的点是活动的就不会变化，固定起来就有变化，这样从理论上就确定了开出来的榫卯不会严丝合缝

龙眼树 · 发表于 2011-3-31 21:57:25

方便实用,非常有创意。

一乐木娱 · 发表于 2011-3-31 22:01:47

说实话，真的没看懂，只是看图片上铣出来的榫卯，觉着这东西好使。

林木匠铺 · 发表于 2011-3-31 22:17:56

不好意思，我菜鸟一个，没看懂

chl42152 · 发表于 2011-3-31 22:41:38

真是我期待已久的设计。就选这个方案。剩下的工作就是备料，动手了1!

leonlinking8800 · 发表于 2011-3-31 23:24:20

的确是与众不同，放大型的，强！

chl42152 · 发表于 2011-3-31 23:26:10

回复繁星点点的帖子

http://www.zuojiaju.com/forum.php?mod=viewthread&tid=81040&highlight=%B5%F1%BF%CC%BB%FA%D5%FD%D7%B0

e2zen · 发表于 2011-3-31 23:54:29

简单实用，能开榫就是好工具。楼梯完工了，看着大气。

mowai · 发表于 2011-4-1 02:07:37

好东西，好东西，

齐迹装修饰家 · 发表于 2011-4-1 08:02:46

你那灰色的板子是什么材料？？

繁星点点 · 发表于 2011-4-1 09:27:28

好样的。看到了重要位置的详细图片，很是佩服。鬼子的榫机全是死的，比例也是死的；而这个全是活的，比例同样是固定的，也比鬼子的容易加工，堪称完美了。这要是在美国，真可以申请专利，够吃一辈子了

ZAZ · 发表于 2011-4-1 10:12:43

回复陈虚荣的帖子

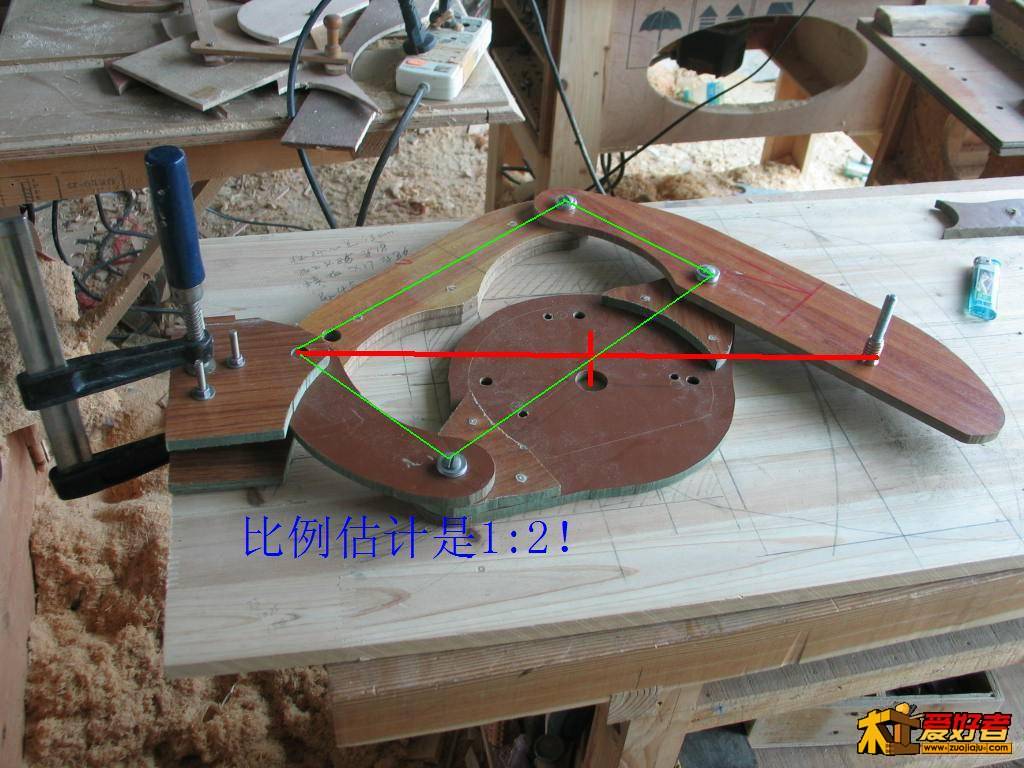

      非常不错的设计与制作，充分利用了联杆机构的原理。这是一个典型的四联杆机构。
   在没有数控机床的年代，机械行业利用联杆机构的平面（立体）的仿形铣床很多，我曾在一个贴子有所介绍，可见：http://zuojiaju.com/forum.php?mod=viewthread&tid=48984&page=2#pid820709

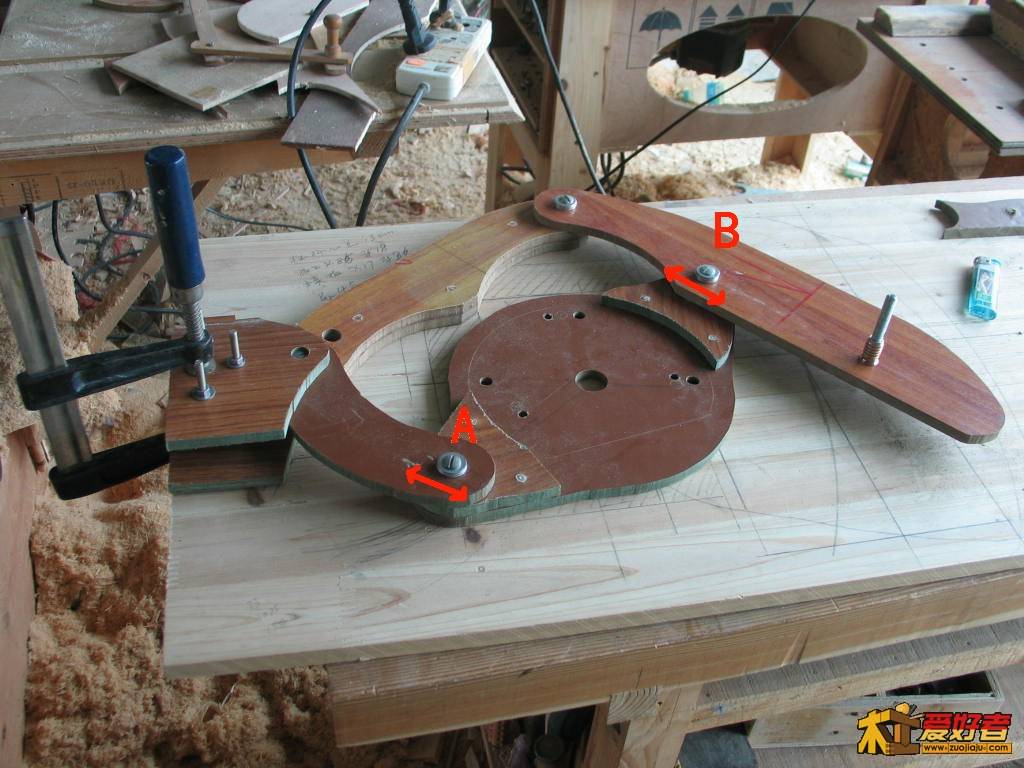

       如果将A点与B点做成可调节的，只需一块模板就可以仿形出不同大小的榫头了。

奥华 · 发表于 2011-4-1 11:33:58

一个字：好
两个字：很好
三个字：确实好
学习ING

MING97227 · 发表于 2011-4-1 15:18:57

有点看不懂！

qf8901 · 发表于 2011-4-1 15:25:53

虽然看不懂。但看楼主的精度挺好。推针筒的感觉应该很不错！
