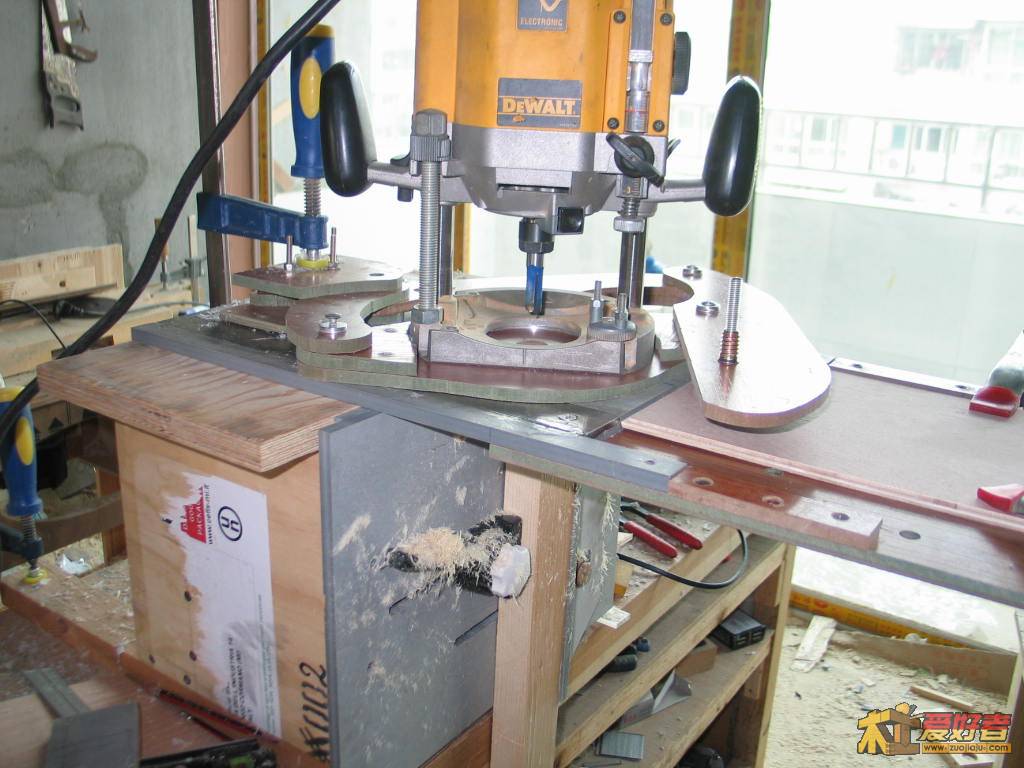

与众不同雕刻机正装。试验制作中的新图片

陈虚荣 · 发表于 2011-3-31 20:02:48

本帖最后由陈虚荣于 2011-4-3 19:10 编辑

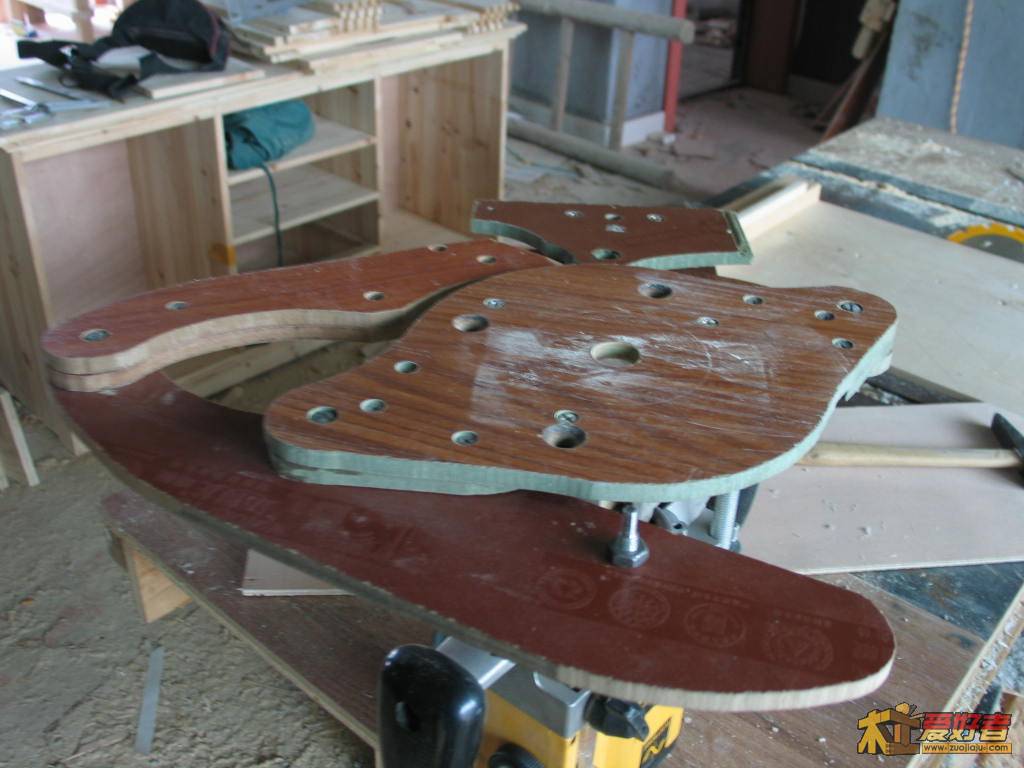

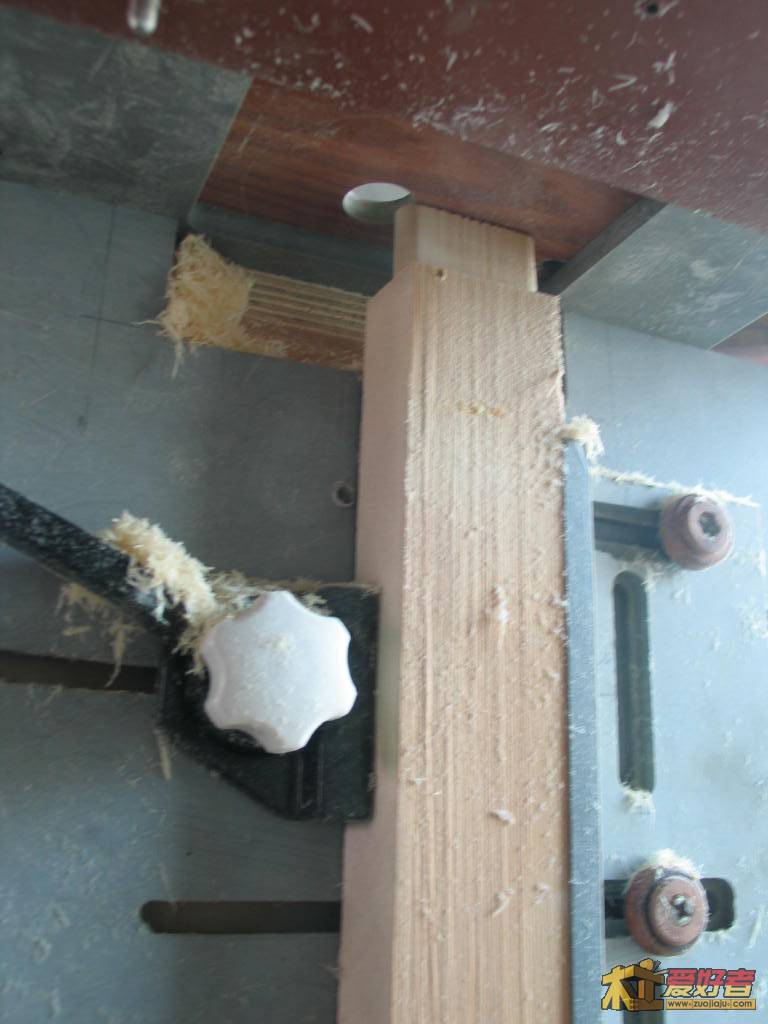

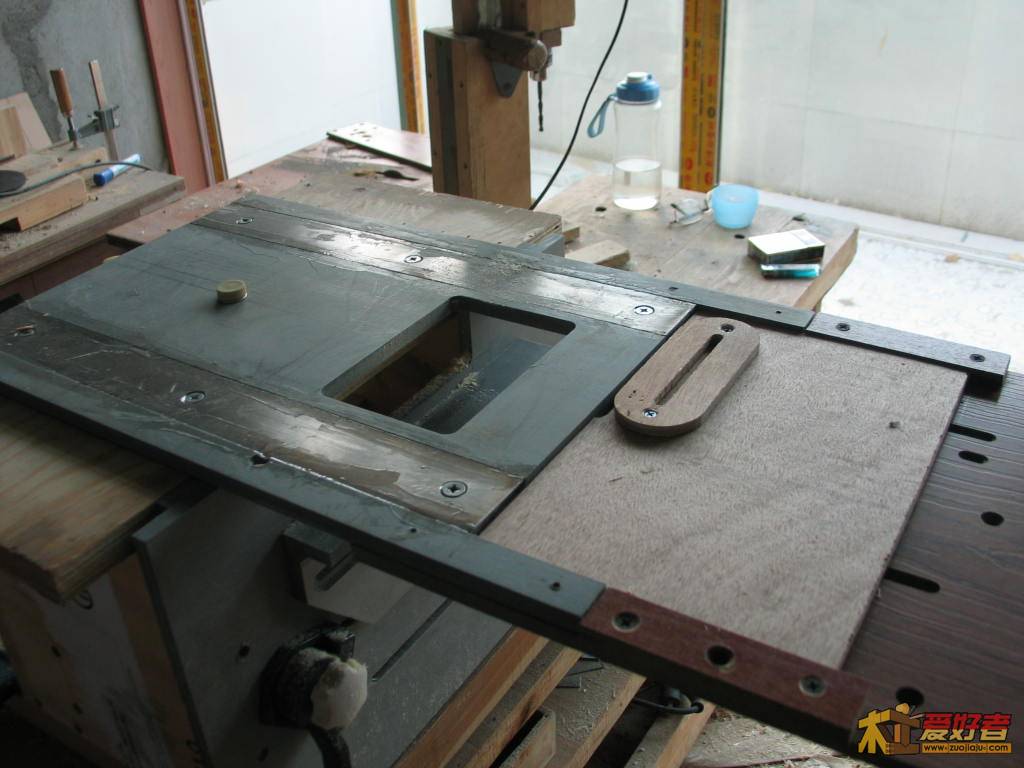

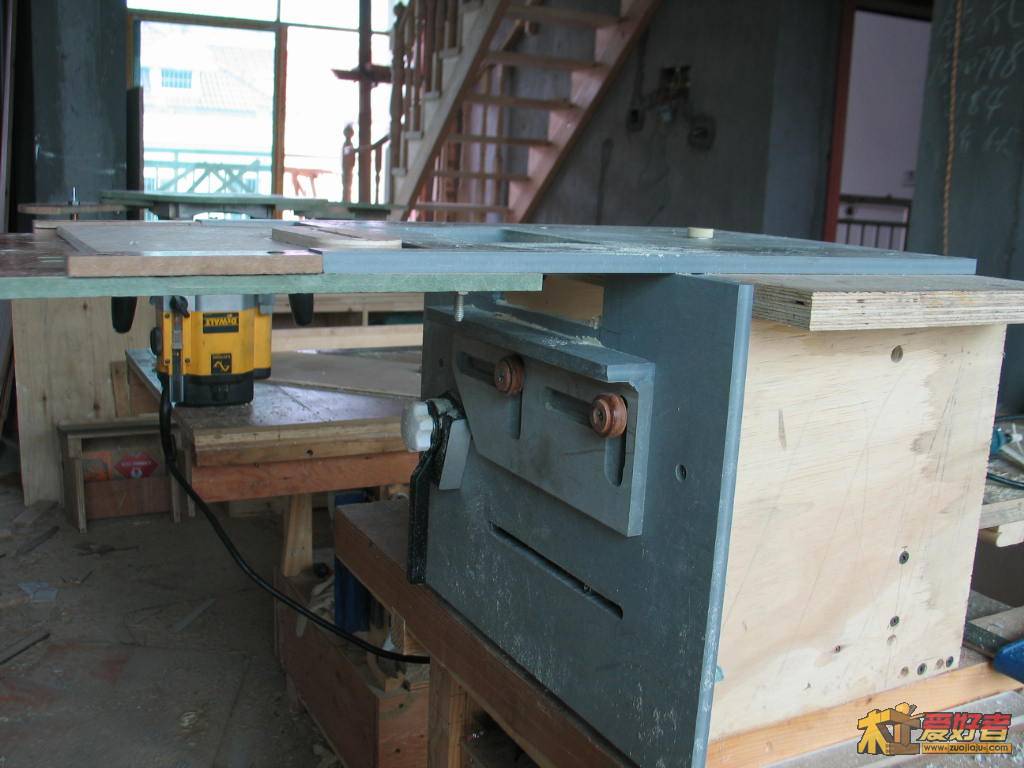

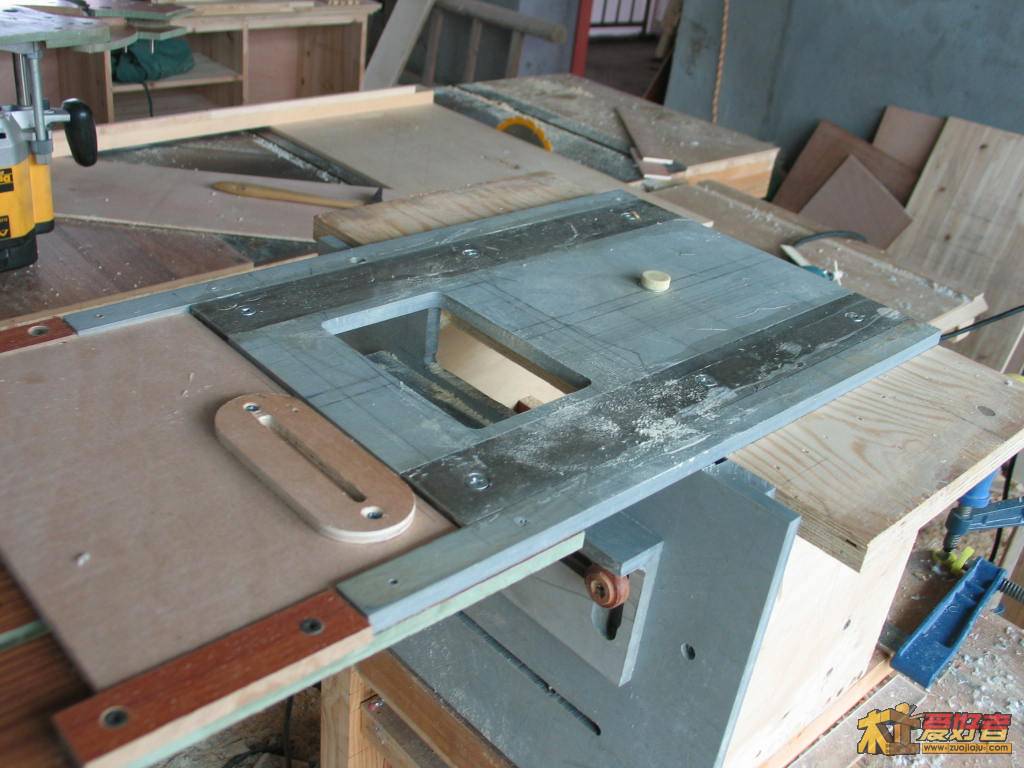

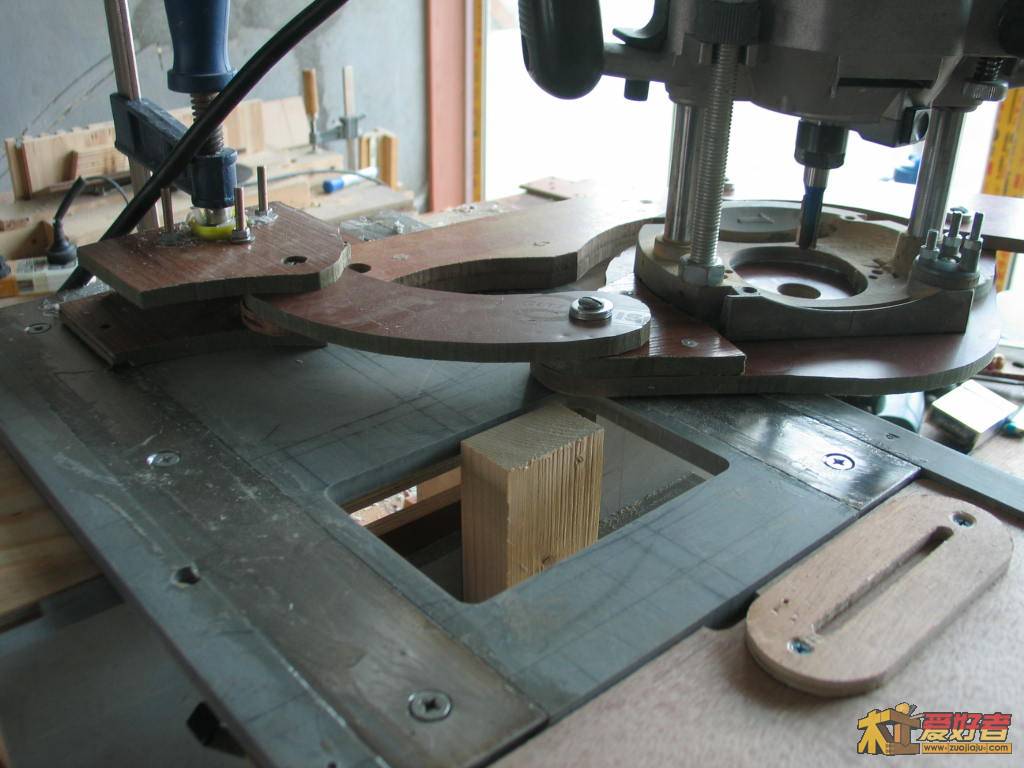

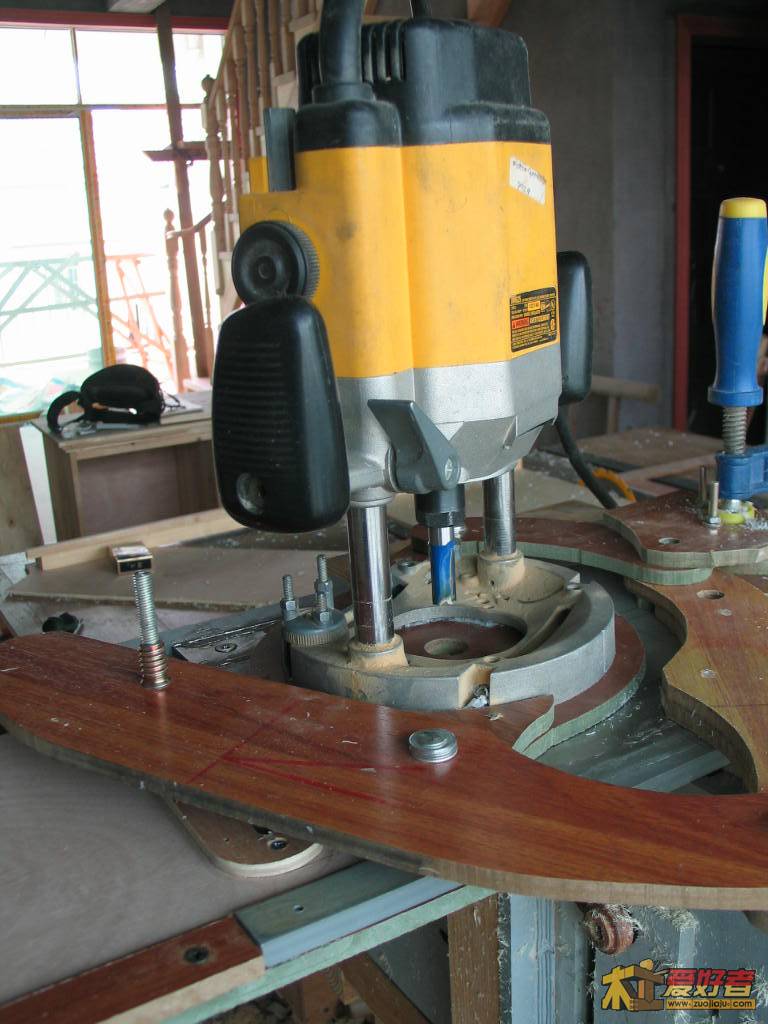

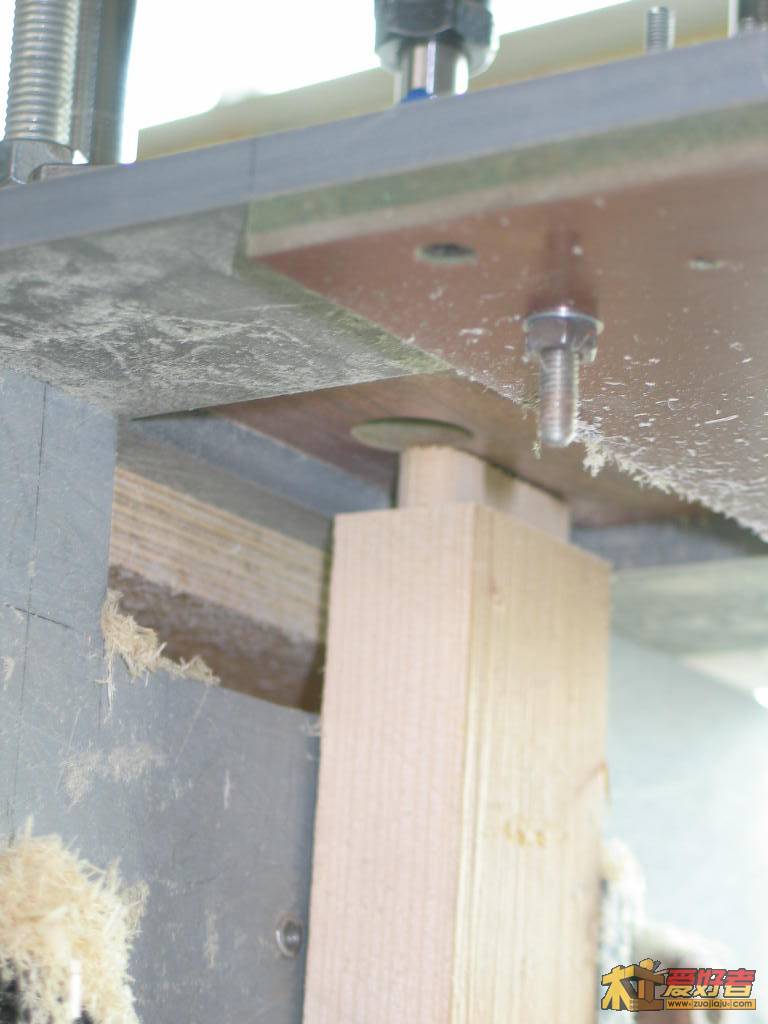

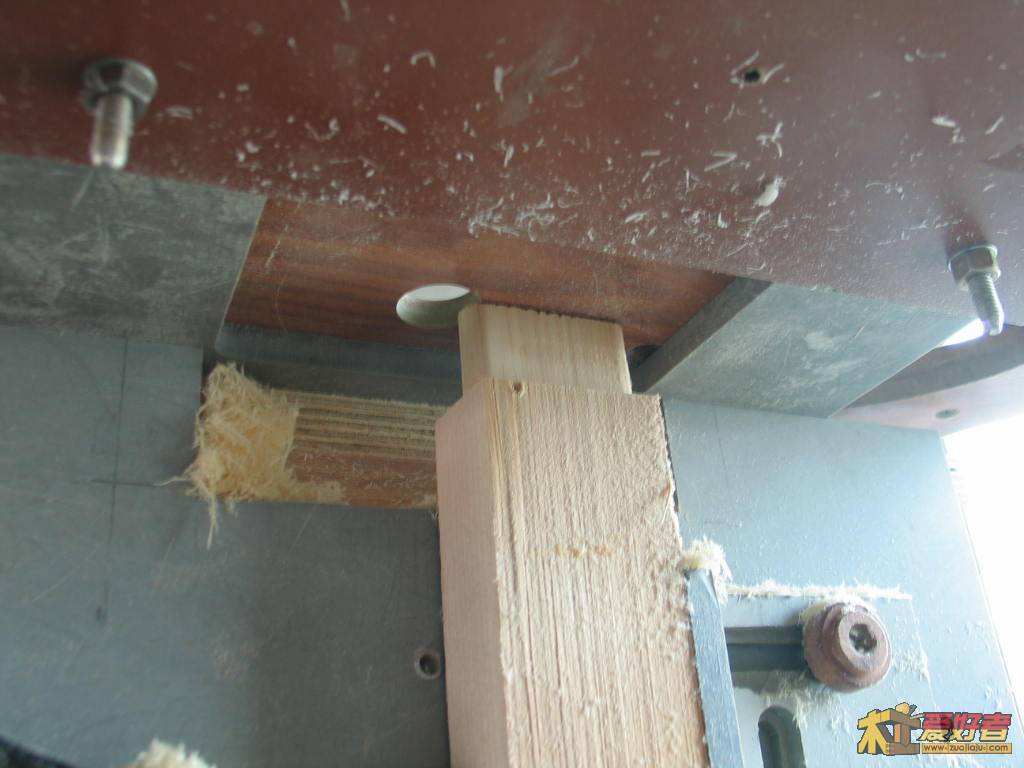

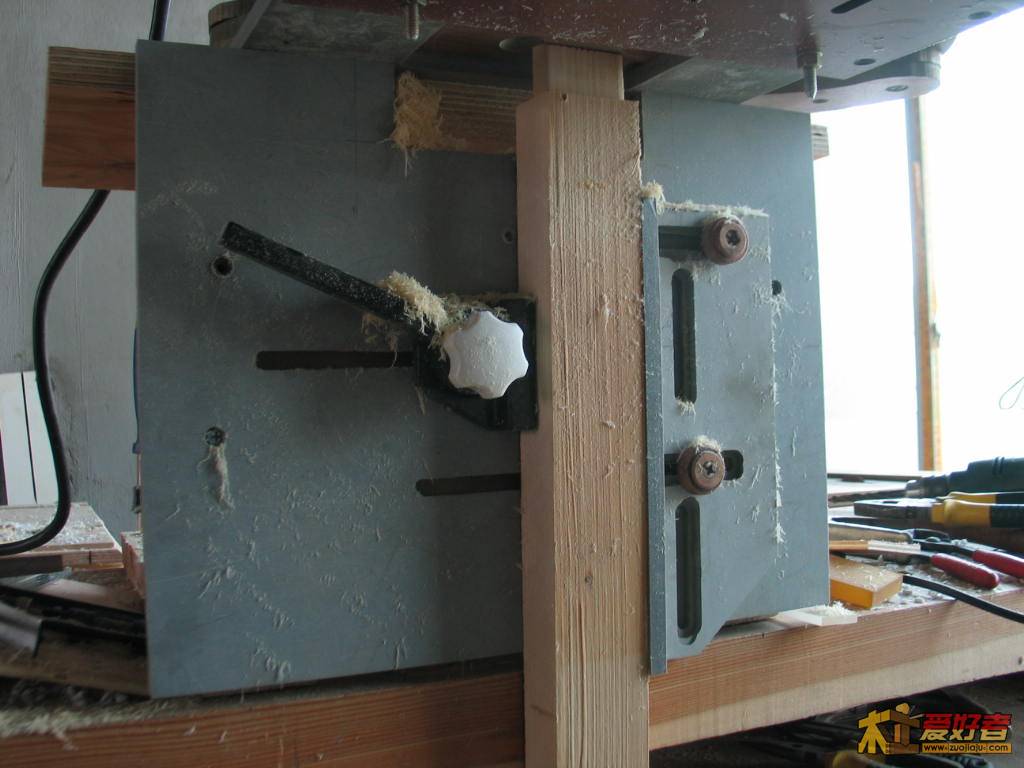

换了底座。做了夹具。

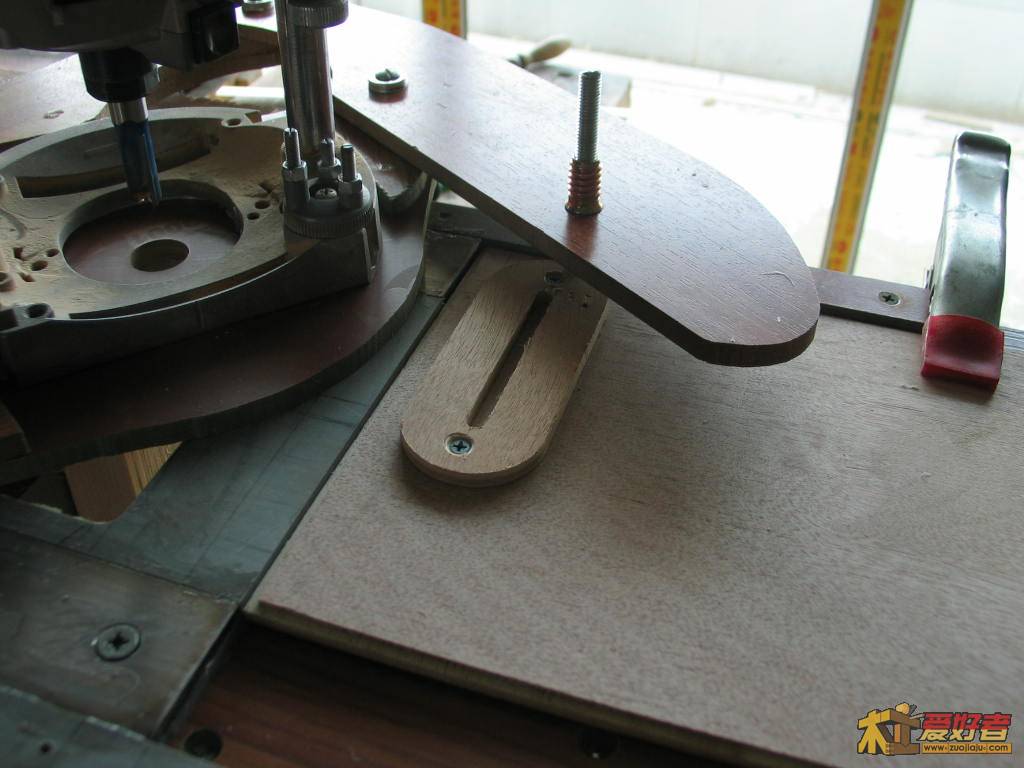

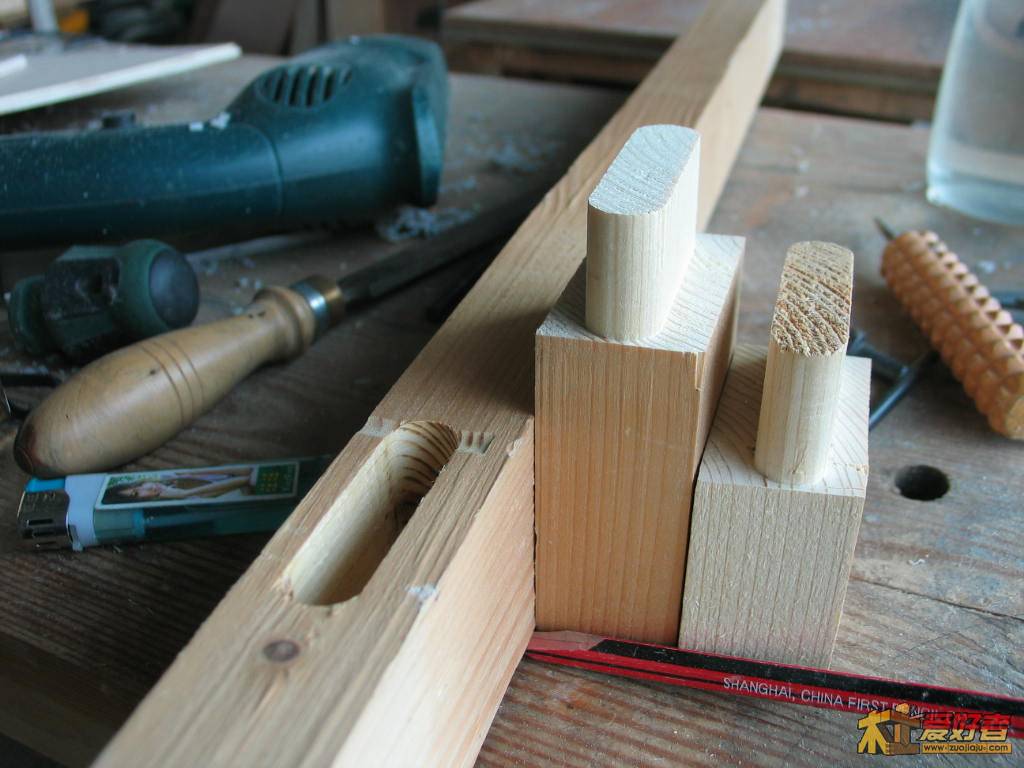

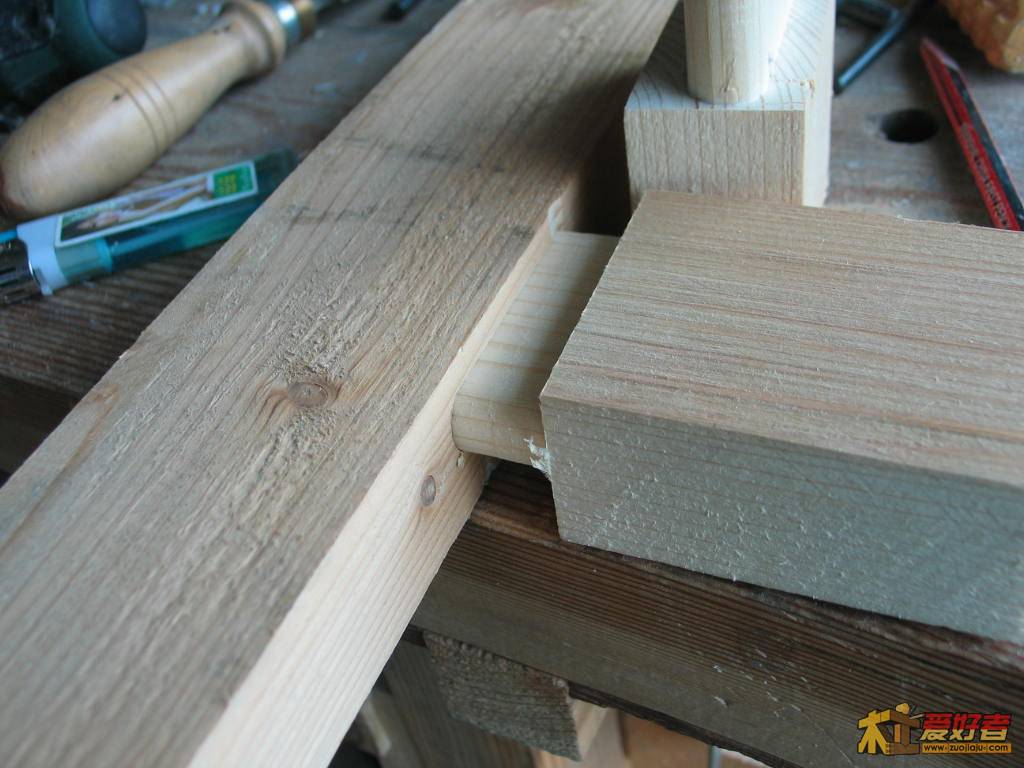

榫头模板=[（榫头尺寸+刀径）*2]-模板探头直径
榫眼模板=[（榫头尺寸-刀径）*2]+模板探头直径

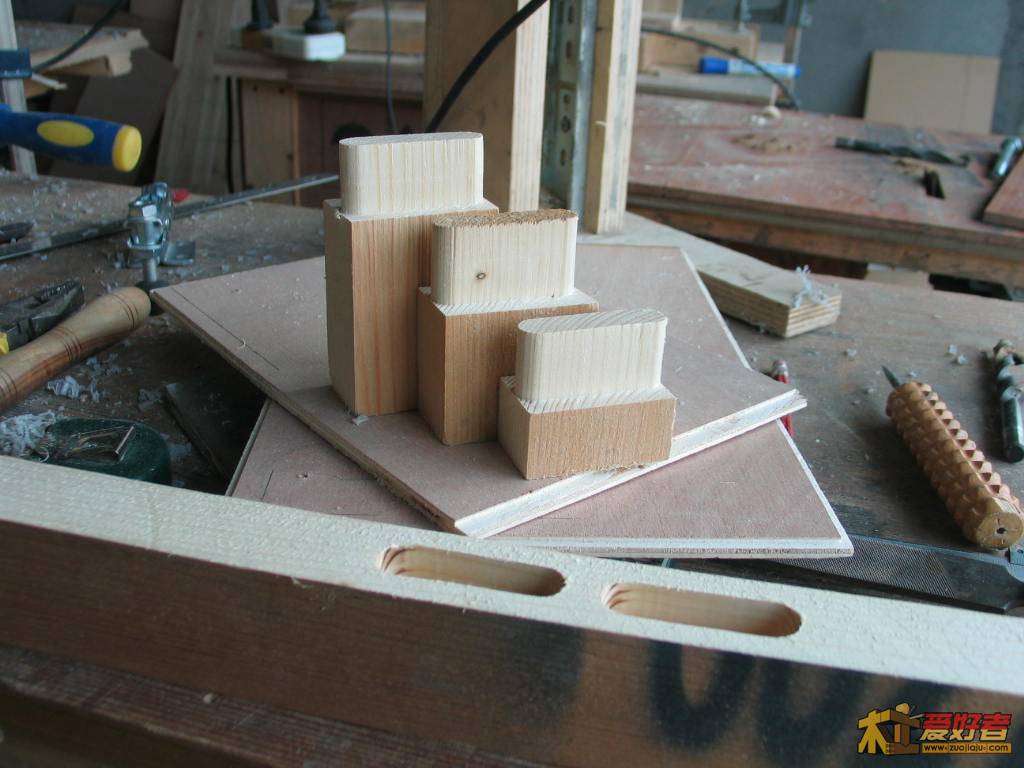

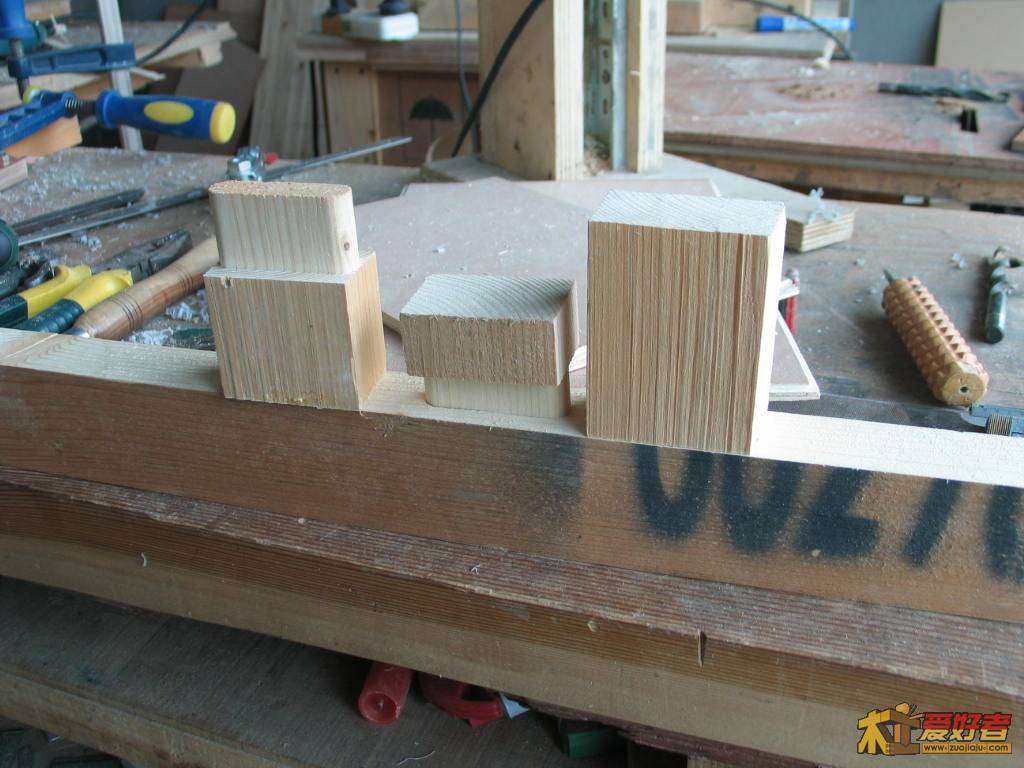

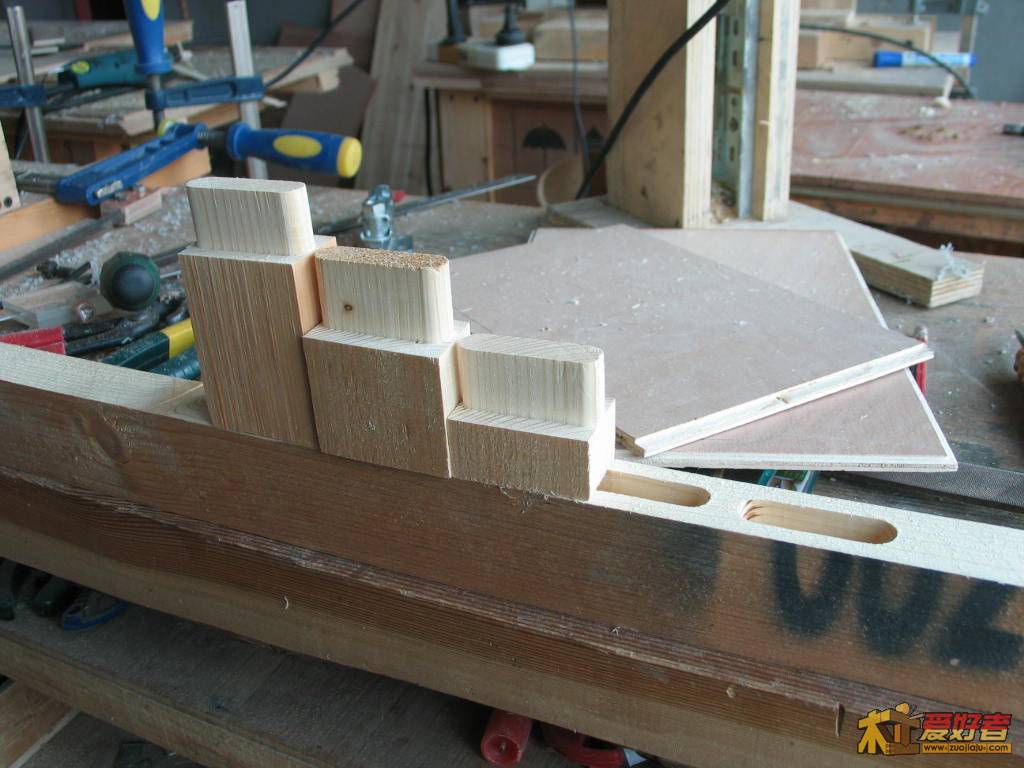

长的28。短的14。
加工范围8*12模样范围16*24

lby111 · 发表于 2011-3-31 20:18:20

真棒！也好理解！

纪氏 · 发表于 2011-3-31 20:24:33

又一种简单实用的开榫机啊，铣刀用的是那种？

lxcsl · 发表于 2011-3-31 20:33:40

难看了点，但效果很好
这个算论坛里的第几个开榫机了

lnb119 · 发表于 2011-3-31 20:35:15

说实话，真的看不懂，只知道这东西好使

zmw5777 · 发表于 2011-3-31 20:39:57

高！强！{:5_315:}厉害！

啊文 · 发表于 2011-3-31 20:40:28

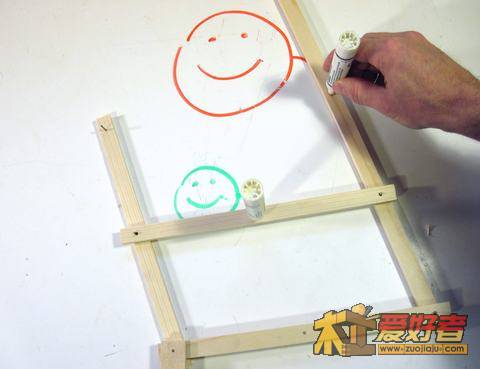

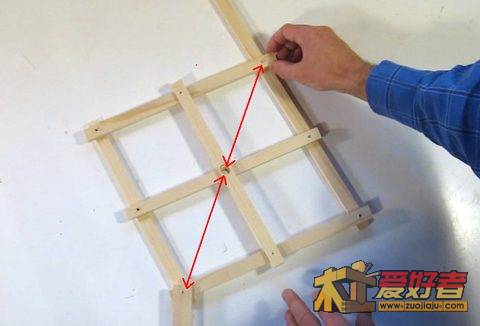

大家还记得小时候，有个尺子买的，就是方大用的。左边上原图，右边是白纸，固定一点，描左边小画，右边就会出来一个放大的画。

刘刚 · 发表于 2011-3-31 20:40:42

简约，好用，造价低，顶！！

xiaolong · 发表于 2011-3-31 20:42:55

本帖最后由 xiaolong 于 2011-3-31 20:51 编辑

真棒！确实卓尔不群，与众不同。不管是榫头榫槽，还是开榫机本身，精密度挺高的。看得出楼主基本功扎实，本论坛各种开榫机已经不少了。楼主能独辟蹊径，不随大流，的确有品位。赞一个！

天山之子001 · 发表于 2011-3-31 20:44:03

好东西，米多少呀？

小侠 · 发表于 2011-3-31 20:53:14

动手能力很强谢谢分享

商山孤叶 · 发表于 2011-3-31 21:09:49

看不懂，知道好用。

木迷 · 发表于 2011-3-31 21:14:53

正装，还是那个问题，就是木头的高度会被限制，其他的都很完美了~~~~~

木工人 · 发表于 2011-3-31 21:35:44

方便实用的才是好东东

sweet · 发表于 2011-3-31 21:43:54

没看懂，楼主超牛，很有创意
