也来测一下重复定位的精度

心佛既佛

keithpupu 发表于 2018-1-4 12:53
这用的是百分表 用千分表打一下 你会怀疑人生

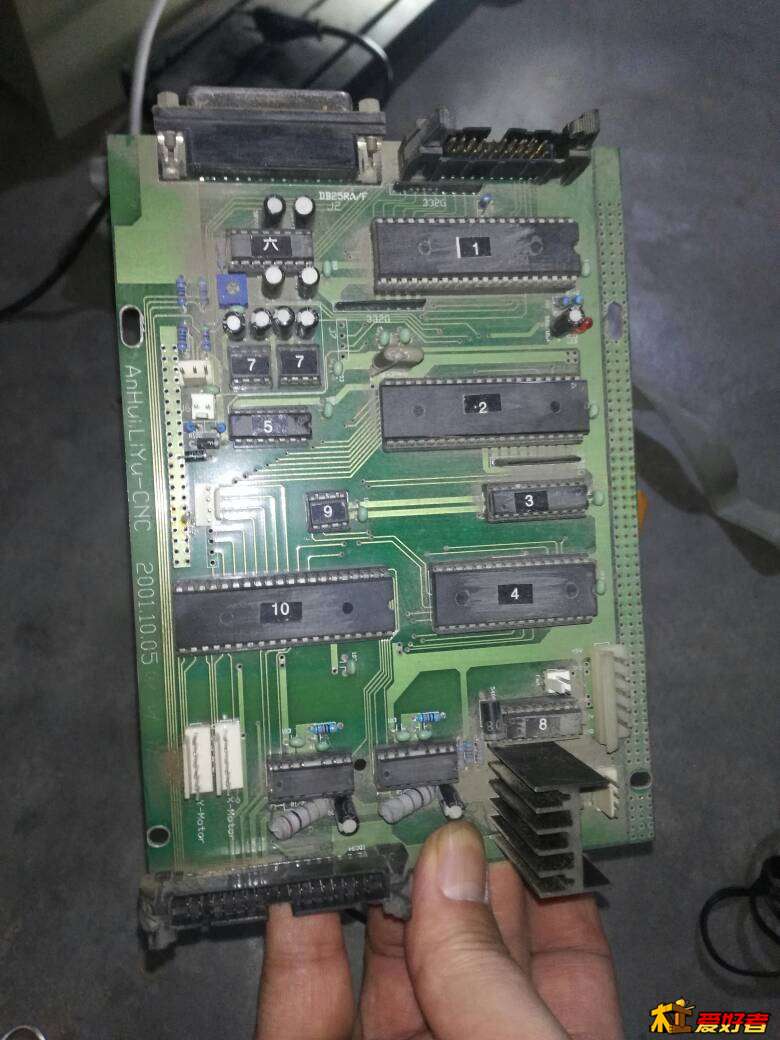

再说了，这是十四五年前的老机器了，咋也得测一下吧。原机器控制板是2001年的，步进电机是2002年的，这样测一测心里有底。

╰●-●╯

我想你主要还是想验证下用同步带连接电机和丝杠到底有没有给丝杠的精度拖后腿吧？我也好奇，我觉得应该慢慢的走出一段距离然后在施加合理的负载再快速的回来。看1回来后的误差2电机停了表的读数还在变动没有。我觉得不动的有对比的差别  人都能至少感觉出0.01-0.02，但是动态的比如一张悬空的大玻璃人按下产生的动态变化  人却很难感受出来

心佛既佛

╰●-●╯ 发表于 2018-1-4 15:51
3 a6 B, C/ R4 @; z. N# a* l我想你主要还是想验证下用同步带连接电机和丝杠到底有没有给丝杠的精度拖后腿吧？我也好奇，我觉得应该慢慢 ...

百分表的探针是很灵敏的，机头不至于发生形变

╰●-●╯

心佛既佛 发表于 2018-1-4 17:30
: o; J" M8 c6 y, c5 e$ o百分表的探针是很灵敏的，机头不至于发生形变

& Z7 b* g5 A8 _- m( j$ q我知道仪表灵敏，也因为知道才让你测加负载之后电机停了机器丝杆会不会被同步带带动。因为我觉得同步带是软的，软的东西就会有一定的弹性

海宁波安

重复定位精度：如果没有电气系统丢步，考核的是间隙补偿值是否准确。重负载及不合理的加速度是步进电机系统丢步的重要原因。
