也来测一下重复定位的精度

dhi · 发表于 2018-1-4 11:02:31

我觉得测重复定位精度没多大意义。我机器来回跑多少次测出来都没误差。但是我知道我的滚珠丝杆有0.02mm的回差

lvsq · 发表于 2018-1-4 11:04:48

或者直接跑个小数点多的刀路后回到某个固定的点看一下重复定位。

wlt1122 · 发表于 2018-1-4 11:31:31

哈斯加工中心的重复定位精度都0.6丝，你的机器比哈斯还精密

心佛既佛 · 发表于 2018-1-4 12:01:47

llk4322 发表于 2018-1-4 08:51
# A4 S5 L, X" ^" B: H楼主，转动百分表的外层表圈让大指针对准0刻度，观察起来会更方便。

明白。感觉误差不会超过2丝所以随意找了个刻度。

sdacc · 发表于 2018-1-4 12:01:53

测几个点，整步点半步点，加弹簧，拉或者不拉做负载

心佛既佛 · 发表于 2018-1-4 12:03:58

lvsq 发表于 2018-1-4 11:00. o7 L7 Q0 Z; d: @
走个小数点试试，比如1605丝杠用两相步进电机，不细分的话，分辨率0.025，先往前走个14.02mm，停一下再走个 ...

明白了，回头做个刀路试试看

心佛既佛 · 发表于 2018-1-4 12:11:13

wlt1122 发表于 2018-1-4 11:31
- l- b: c9 Y, V3 `5 z' [+ p$ I哈斯加工中心的重复定位精度都0.6丝，你的机器比哈斯还精密

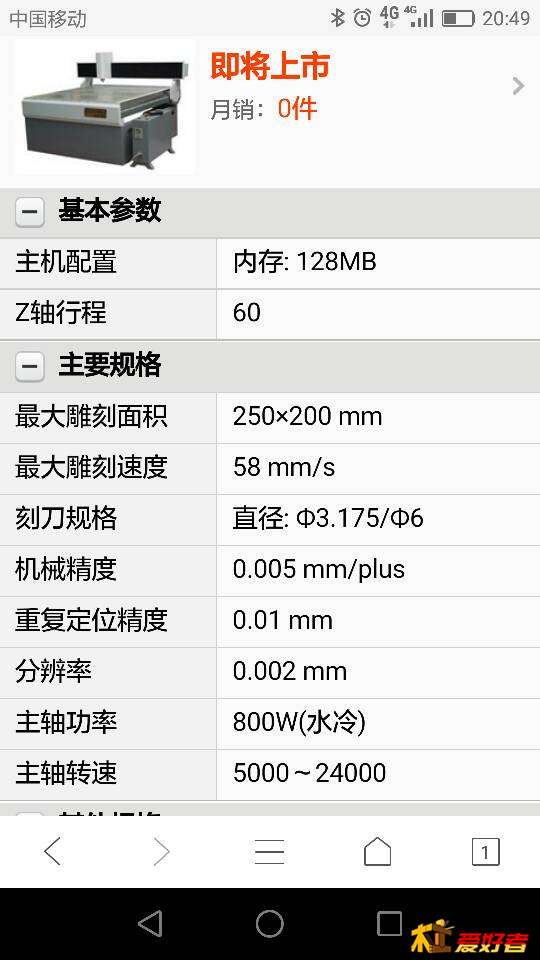

符合机器说明书的参数。不过这个数值是在没有加负载的情况下测的，如果在此情况下误差大了机器就没法用了。

心佛既佛 · 发表于 2018-1-4 12:27:03

lvsq 发表于 2018-1-4 11:04
7 k2 Y( }7 ], p或者直接跑个小数点多的刀路后回到某个固定的点看一下重复定位。

多次手动输入，最后一次输入回零

心佛既佛 · 发表于 2018-1-4 12:27:51

谢谢楼上各位木友的指导

394511647 · 发表于 2018-1-4 12:38:19

0.2丝……楼主，你得确认一下单位，这精度要上天了

往事随风去吧 · 发表于 2018-1-4 12:47:29

本帖最后由往事随风去吧于 2018-1-4 12:48 编辑

394511647 发表于 2018-1-4 12:380 T! ]( M7 d$ {+ i, l. t
0.2丝……楼主，你得确认一下单位，这精度要上天了

麻烦木友帮忙看看，这个误差是多少丝啦：http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1

心佛既佛 · 发表于 2018-1-4 12:50:14

394511647 发表于 2018-1-4 12:38
6 H. v# @ j9 p1 Z' ?# G0.2丝……楼主，你得确认一下单位，这精度要上天了

百分表，您自己看图读表就行了，不过这是空载匀速运动的结果。如果匀速空载误差都要大的话整机误差就没法说了吧

keithpupu · 发表于 2018-1-4 12:53:49

这用的是百分表用千分表打一下你会怀疑人生

心佛既佛 · 发表于 2018-1-4 12:54:20

往事随风去吧发表于 2018-1-4 12:47
. J+ `" J* c$ s2 C7 ~0 u& A( e麻烦木友帮忙看看，这个误差是多少丝啦：http://v.youku.com/v_show/id_XMzI4OTcxMjk0NA==.html?spm=a2h3 ...

牛气

心佛既佛 · 发表于 2018-1-4 12:56:54

keithpupu 发表于 2018-1-4 12:53 E `8 ^, i5 N( L+ M5 V$ {' Q
这用的是百分表用千分表打一下你会怀疑人生

不用了，百分表就行，先从轴向上控制误差，才能保证整机误差。
