小台钻的主轴保养和旷量修复

ciaji

一直以来都在论坛潜水，吸收了不少经验。今天刚好修复和保养一台小台钻，就把过程拍照记录下，不是什么高技能，也有大把人的修复过，只是做为一个记录让有其它发现的人一些提示。因为不是每个人的过程都一样，有时候一个灵感就能解决头痛的问题。

金鼎B16 1-13小台钻

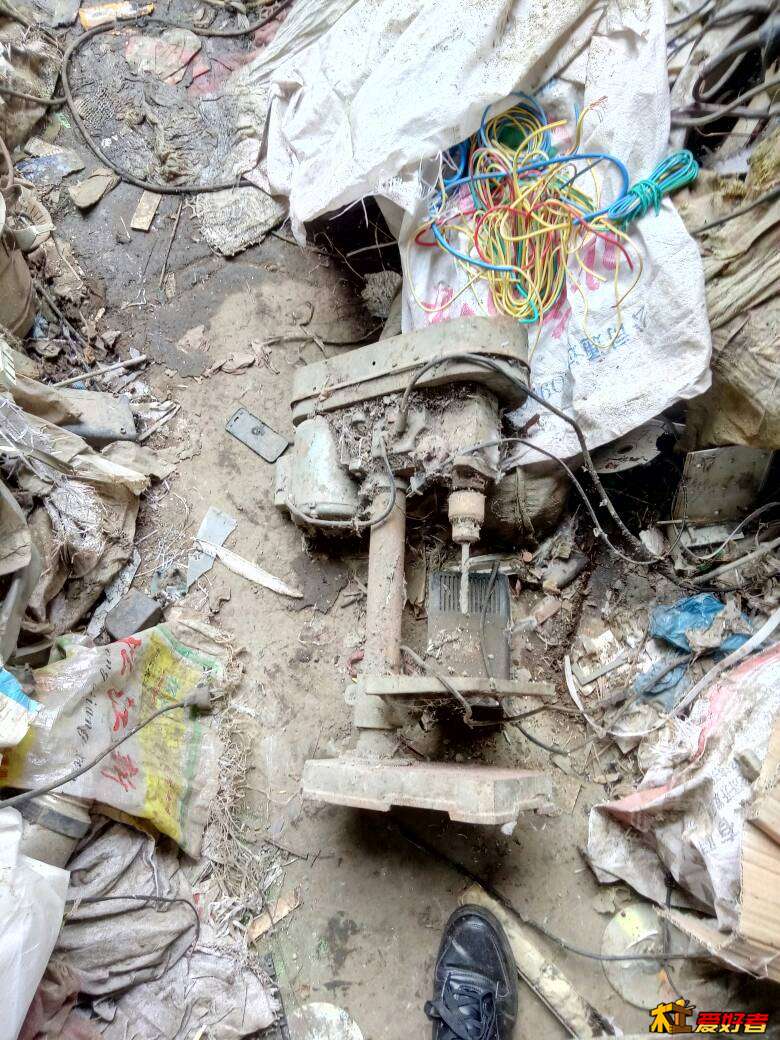

一台买车床时顺带回来的一金鼎B16 1-13小台钻。没什么重量，好在电机是铜的，完全没用过，就一直闲置的。
上图是之前没拍传的也切割好抱轴的图。
没修复前主轴没什么精度，旷量也很大，钻个角铁什么的快钻透时台钻快跳舞。

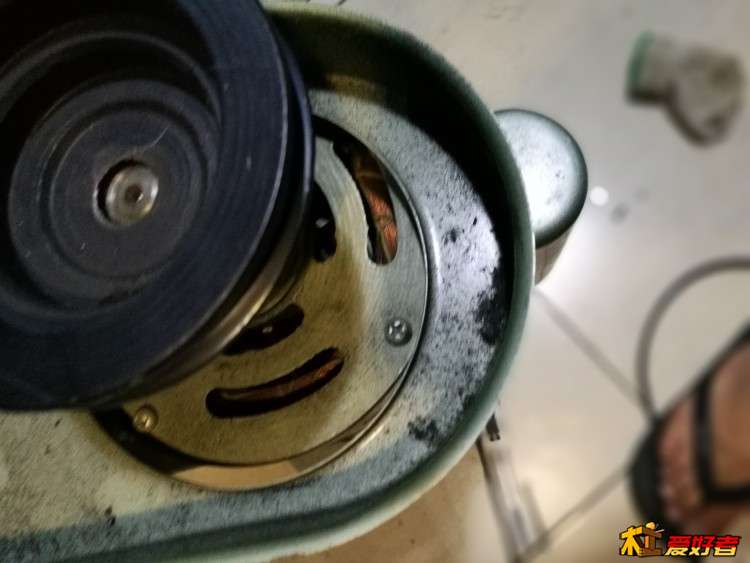

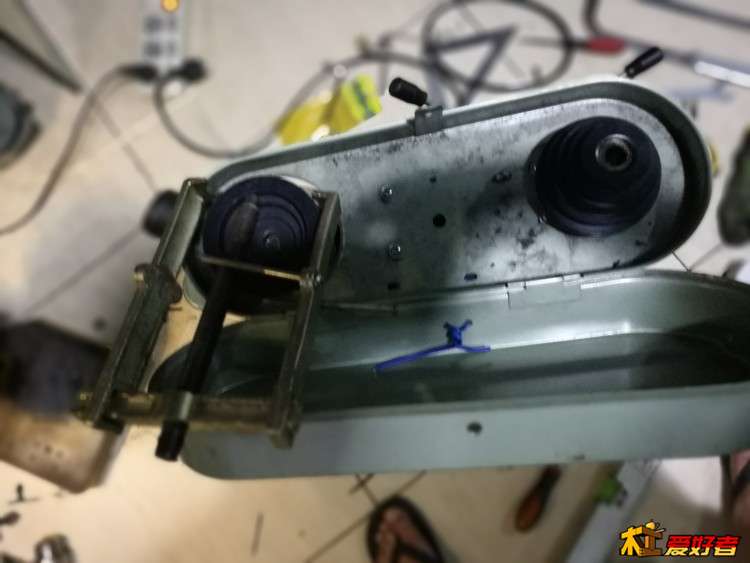

打开皮带罩，拆主轴皮带轮，这款台钻的皮带轮是顶丝的，在皮带沟里，很好拆。拉马轻轻一拉就行了。

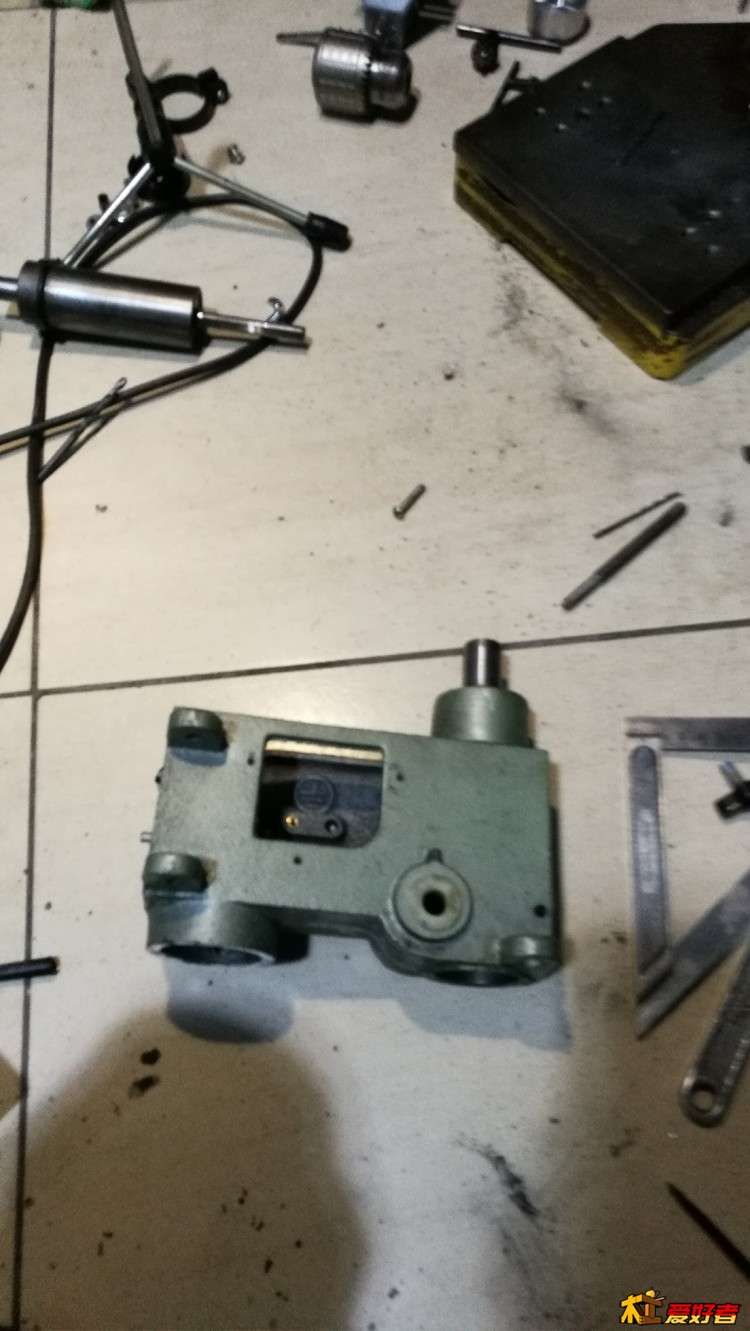

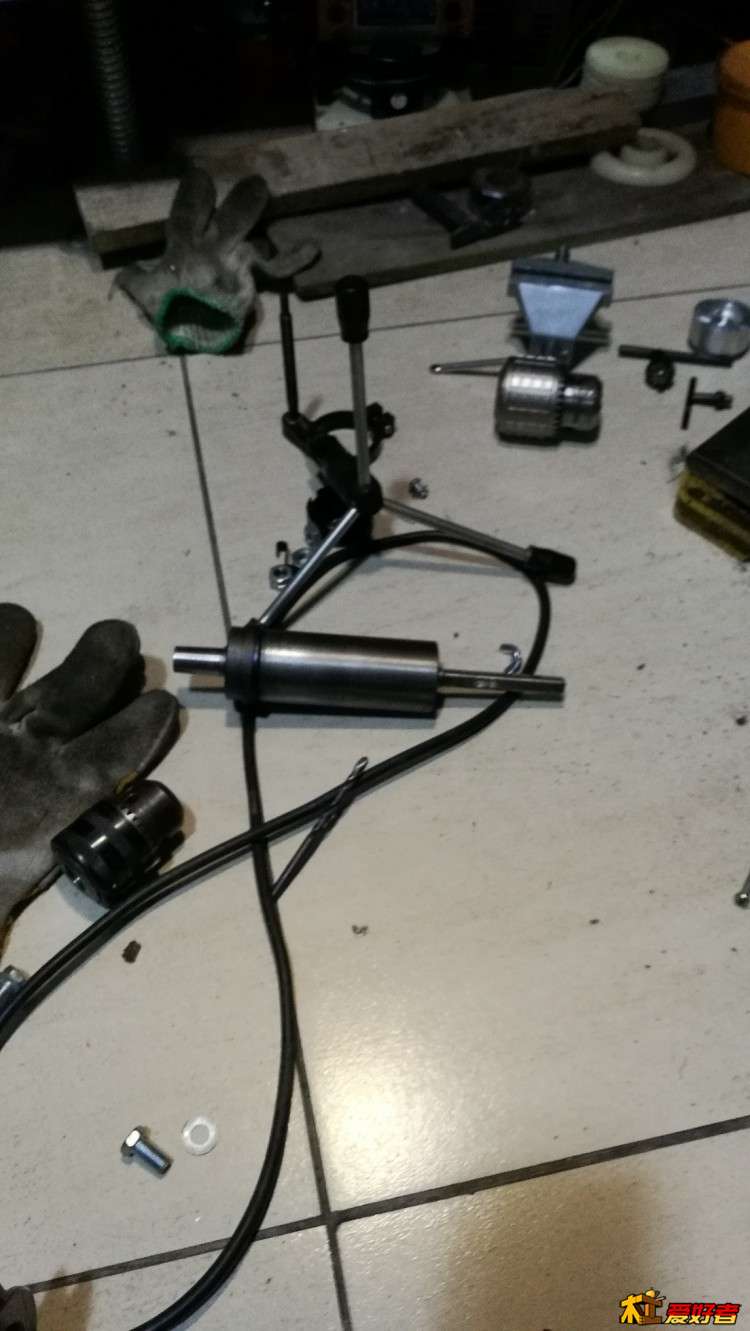

这里所有台钻的过程基本一样，拆出手轮，主轴就会掉出来。立柱实在有点薄，看来是要加钢筋灌水泥提高硬度会好一些。

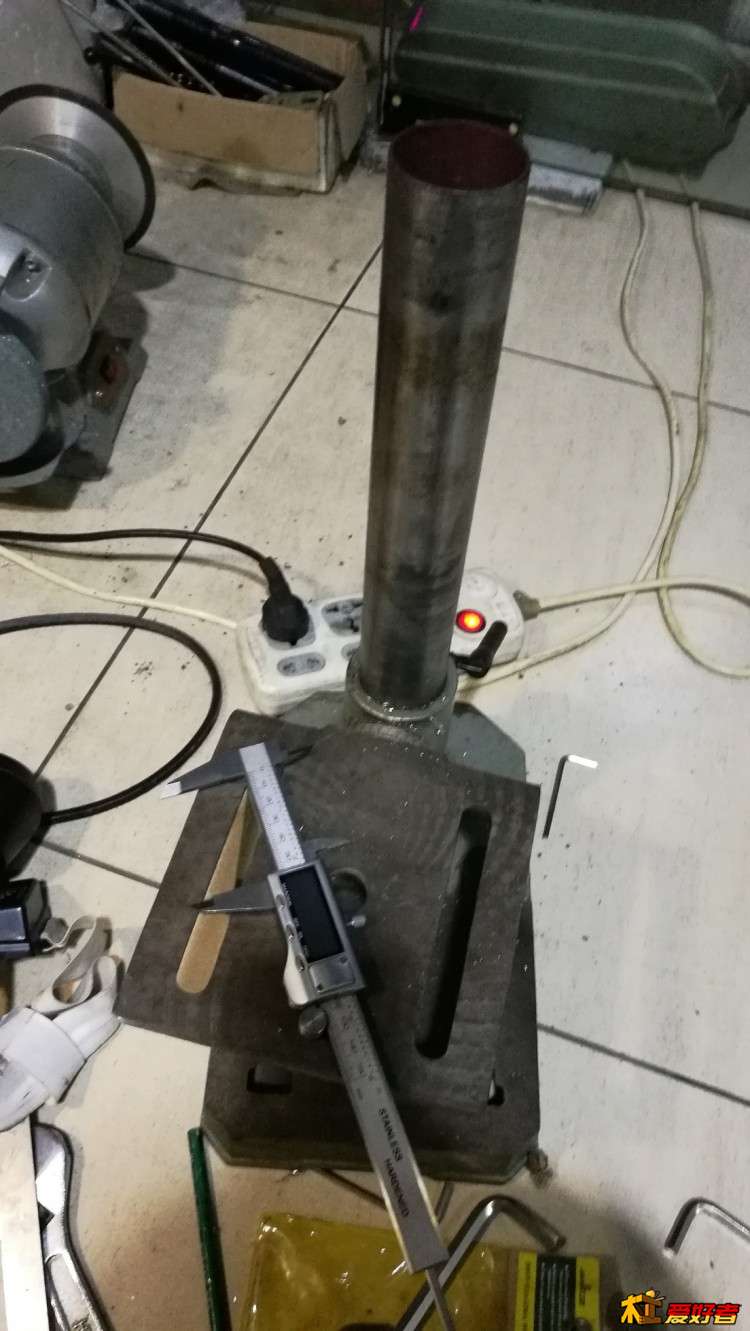

薄得可怜的立柱特写.


画好中心线，本来想用角磨或切割机。但觉得切口太宽，还是用手锯慢慢锯吧，这里要小心别伤到下面的抱柱内圈。
商标上有一个标尺，撕下来就不好贴上了，就直接开锯了。

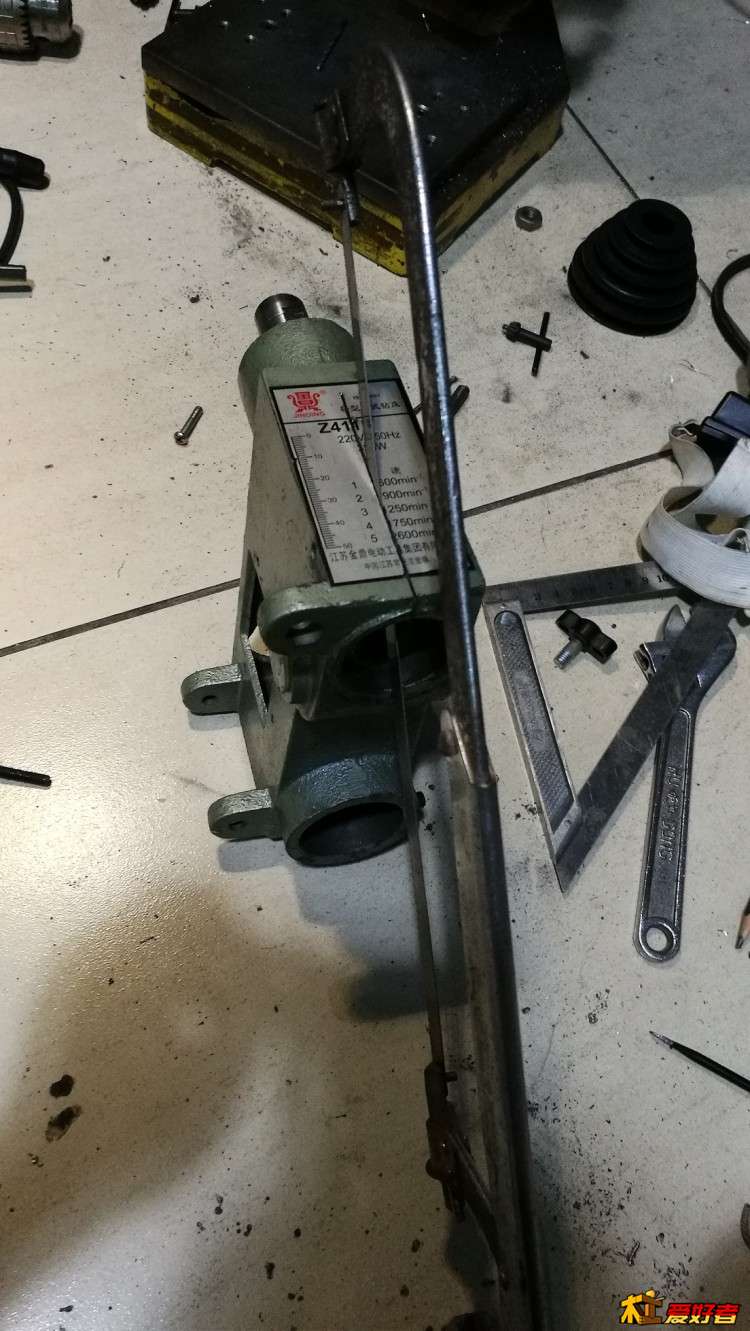

里面有最外圈下面一个抱轴和中间一个，是分开的。直接锯到靠上皮带轮主轴承下面。这样弹性好些，也方便调节。

锯好就是这个外观

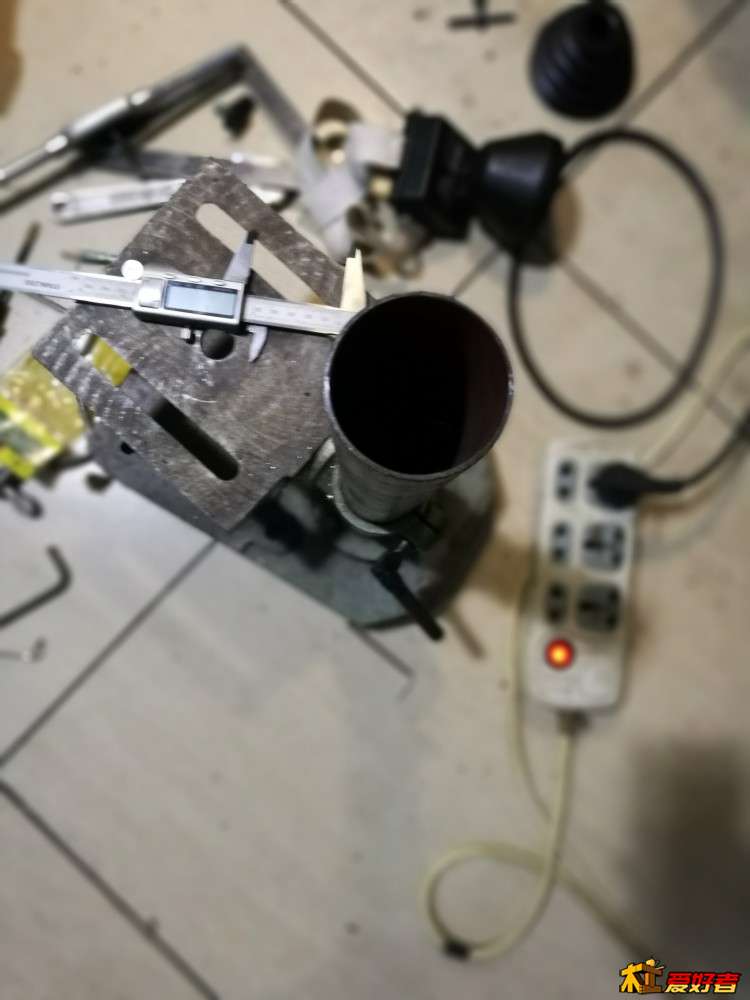

打抱紧调节通孔，经测量台钻内壁要打孔的厚度3.2mm左右。而离主轴的间隔也只有6.3MM左右。所以最大只能打到6的螺丝刚好进去。不敢直接打6.2MM的孔。 用另一台高精度的4MM 台钻先打了一个3MM的中心孔。 慢慢换钻头与用推拉和手锉的方式扩到刚刚好。

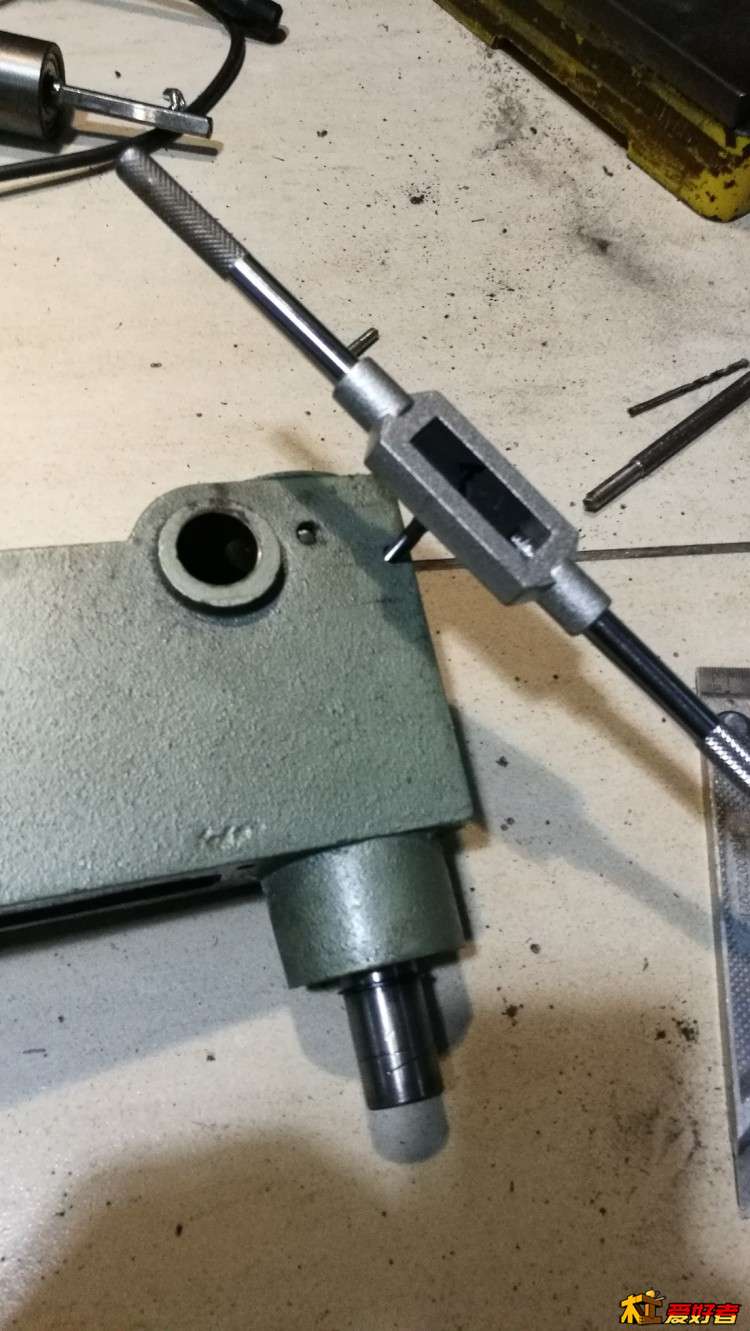

用丝锥攻下，然后把螺纹用圆手锉慢慢锉掉，就刚刚好插进6MM的螺丝，还不会碰到主轴。

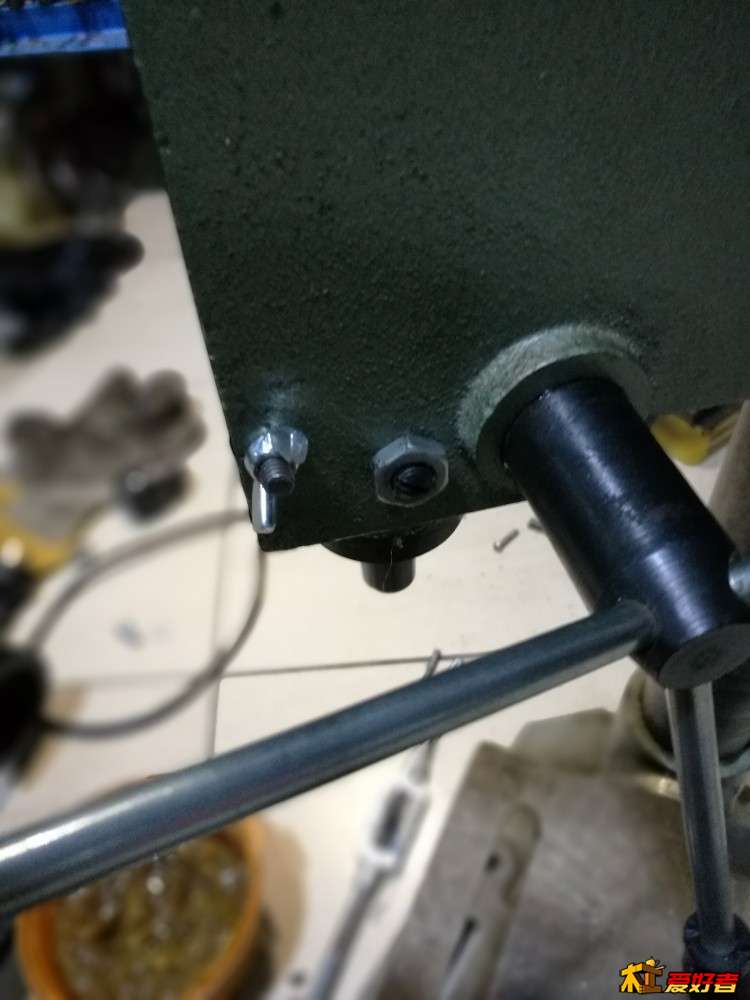

装回机头，调节抱紧螺丝，顶回原厂的顶丝，扣上回旋弹簧。 抱紧调节到压下后回旋弹簧有能力回旋为准。

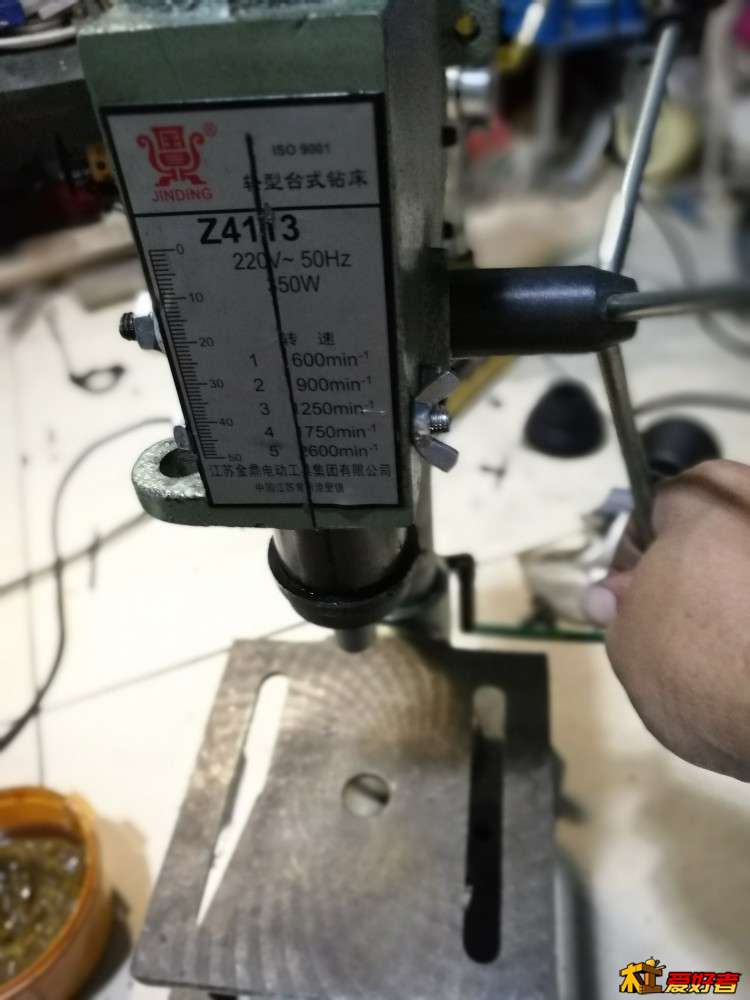

手压杆测试，抱紧螺丝慢慢调节，用手拉动压出的主轴已感觉不到旷量。

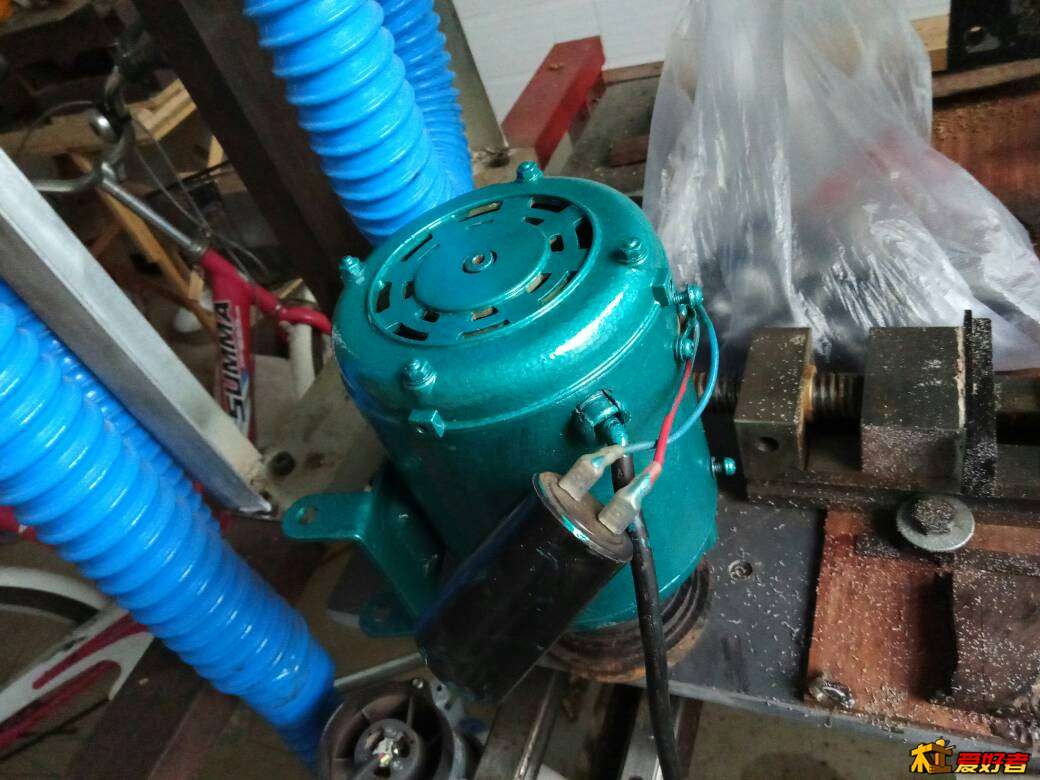

还一点可取的就是纯铜电机。虽然才350W，但用B16  1-16的夹头，夹16钻头钻各种厚度的铁下压慢点还是妥妥的。这也是修复保养这台小台钻的原因。

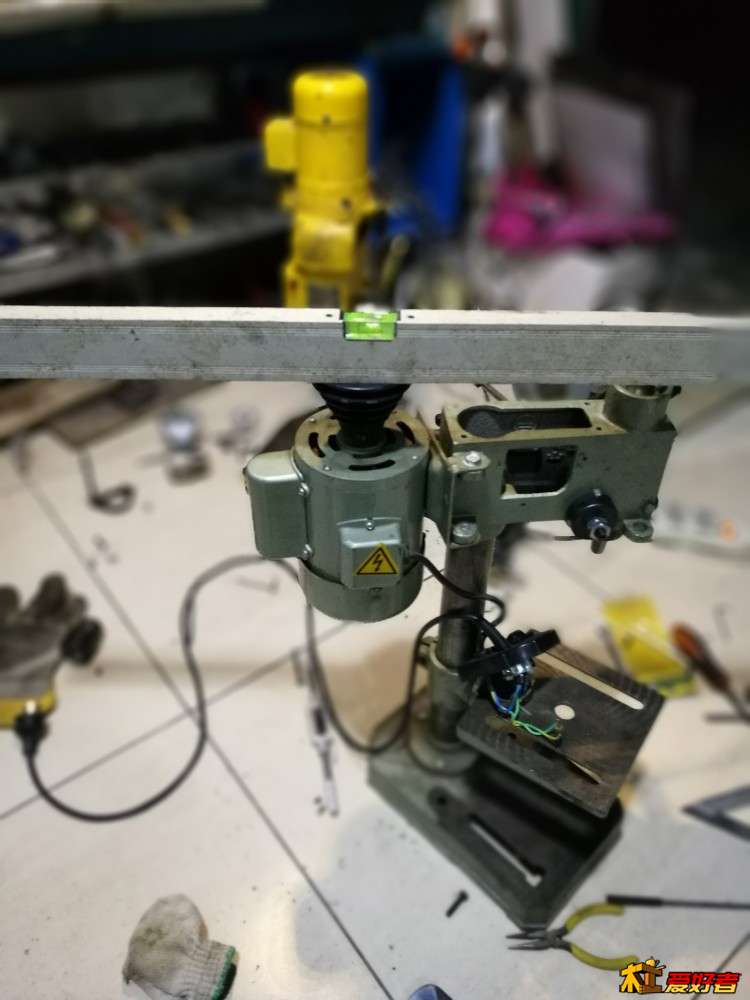

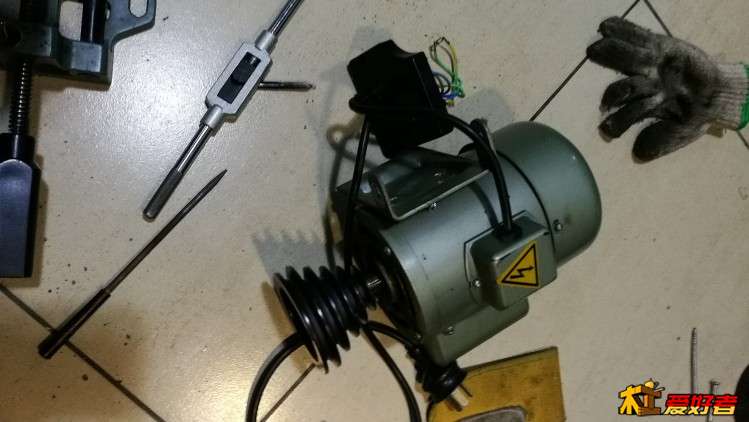

安装电机时在皮带轮上测下水平，偏向机外一点点，因为装皮带时多多少少会拉点回来，这小台钻钢性也就这尿性。

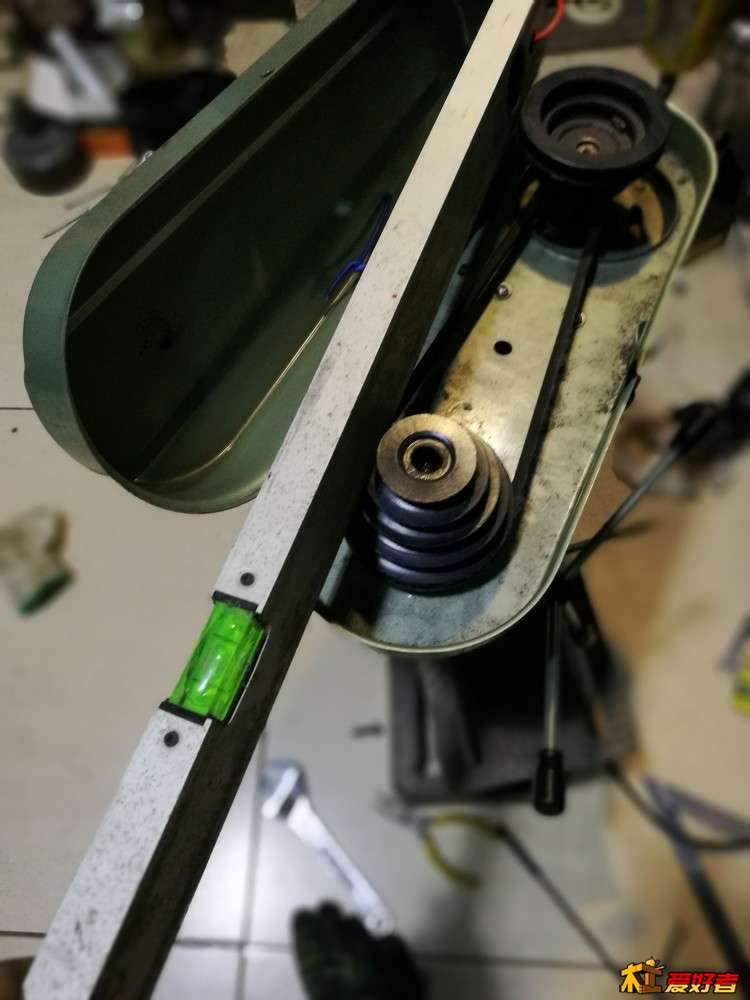

装回主轴皮带轮后用测下第二三槽的平面水平，很多人的台钻抖得厉害又找不出原回就是因为皮带轮各槽水平相差很多。皮带也容易掉渣损坏。
别直接测最顶面的水平，因为塔轮大小边的厚度大都不一样。

按所测第二第三槽的水平用拉马调节下两个轮的水平。

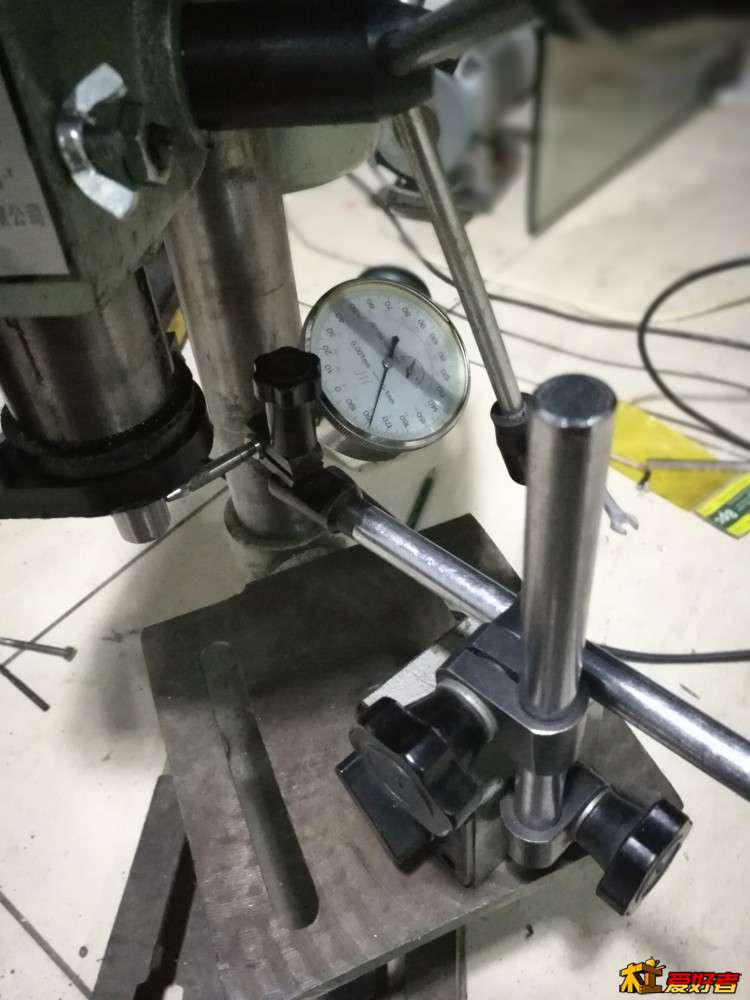

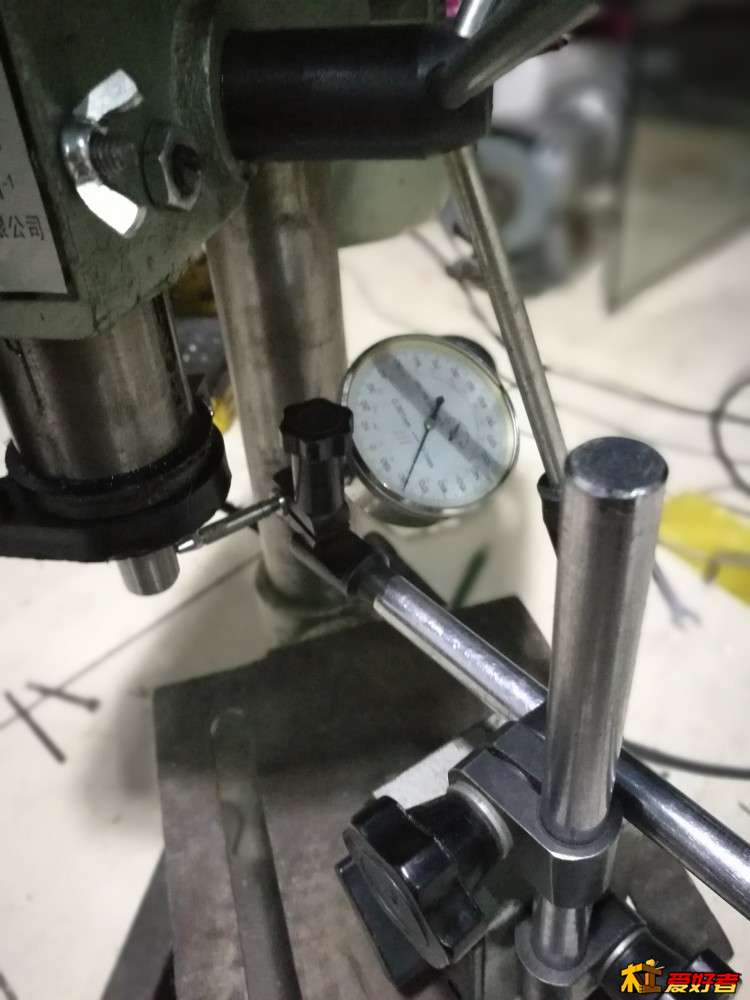

装好后开机测试下，因为主轴的轴承还没到，就没换，没想到修复旷量后分别不压主轴和压下主轴45MM,并在不同位置测三次取中间值也就2丝左右。
这倒是万万没想到，之前可能是钻夹头和旷量的问题。

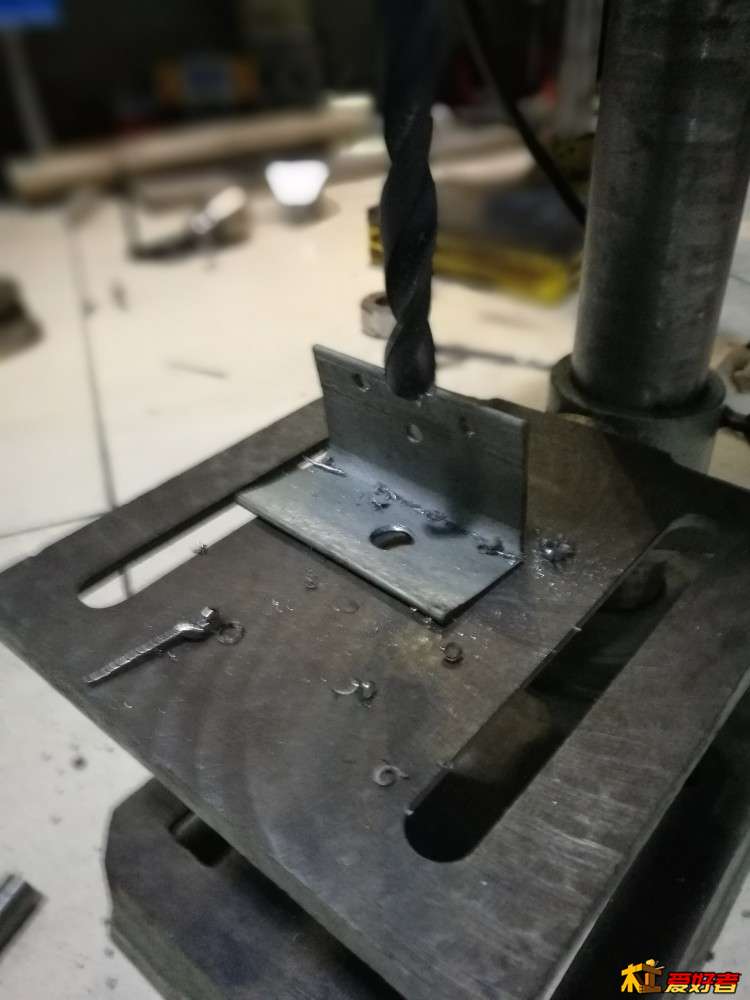

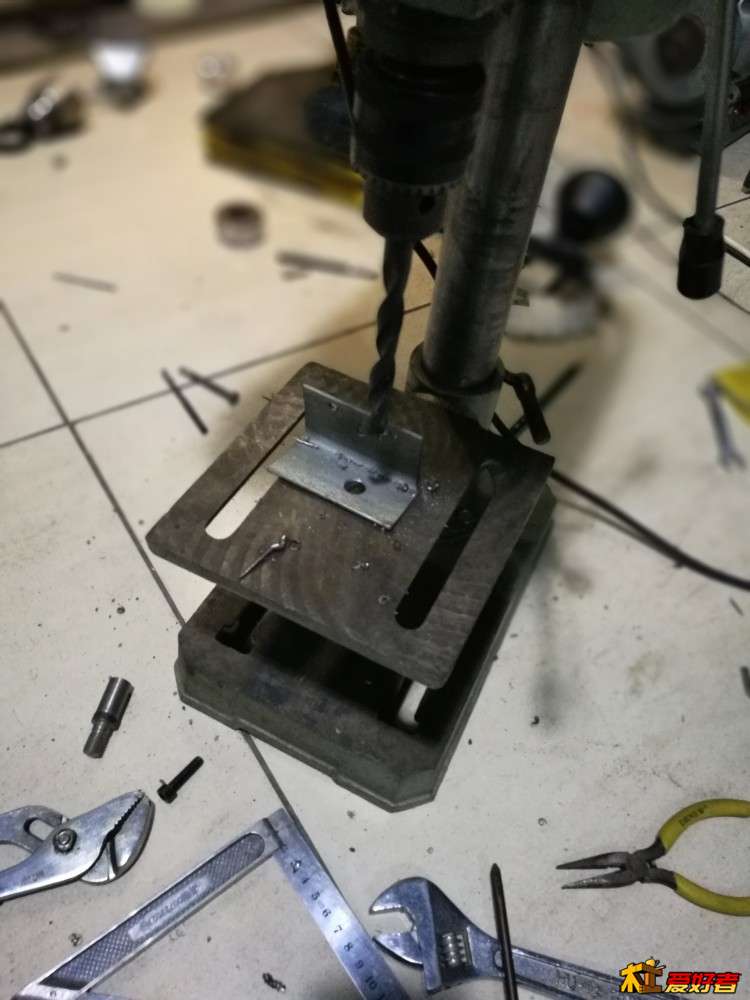

用13MM的钻头，钻个4号角铁试下，没用台钳，直接用钳子夹一下而已，开机声音也不错，各种嗓音比之前小多了，故意吧主轴下压40mm 才能钻到角铁来测试旷量。因为没换夹头的原因钻头同心不太好，刚接触到角铁面的时候还是有点抖。一手拿钳子夹角铁，一手下压，这在以前可能台钻会跳舞移出10多CM 。现在在没换钻夹的前提下也基本可接受了。
  在快钻透时因钻夹原因和小台钻太轻，又直接放在磁砖地板上，还是会有点撞击声音，小台钻也会小抖一下，但这小玩意也算可接受了。
