这个直线滑台可以用来做Z 轴吗？

惯导 · 发表于 2017-9-30 22:24:43

往事随风去吧发表于 2017-9-30 21:48
: T8 _- E1 L" x不过我的不是二手货，三轴都是全新黑田丝杆，其它也是新做的，没有滑台等。我的三张照片，关键的你没有看 ...

我也在想这个配重的牵挂位置问题，如果把牵挂点放到主轴及支撑总成的重心点位置，是不是就不对滑块板产生力矩了，只是丝杠带动滑板产生的力？这样是不是对滑块和导轨的寿命有益处？

惯导 · 发表于 2017-9-30 22:26:47

keithpupu 发表于 2017-9-30 21:30
8 G1 c( B+ {1 e* K- X& o# X发现和你找的东西挺像的都一样的螺距我用雷赛180w伺服干铝妥妥的就是断电z轴往下掉准备弄个电磁刹 ...

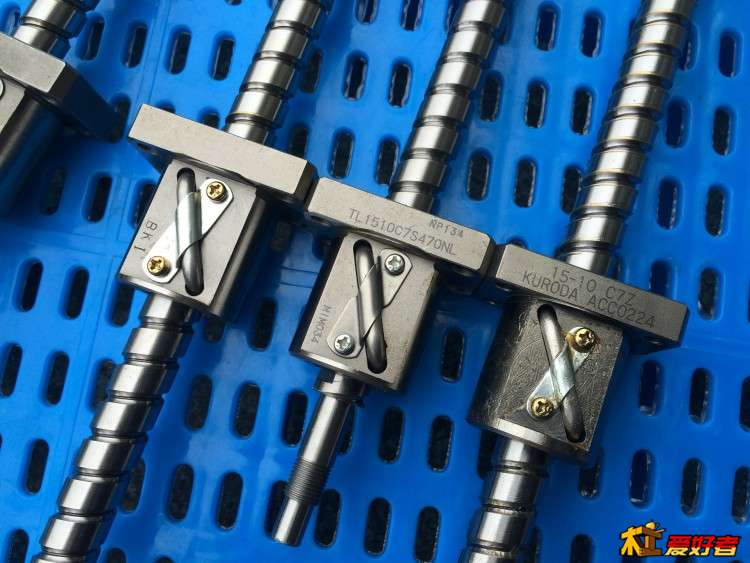

您的这个确实跟我那个很像啊，多少银子进的呢？

惯导 · 发表于 2017-9-30 22:35:13

往事随风去吧发表于 2017-9-30 21:23
: B) u) D9 n: ~' Z放心，57步进电机大胆的用就是。只是Z轴要配重，否则停机会慢慢的掉下去。

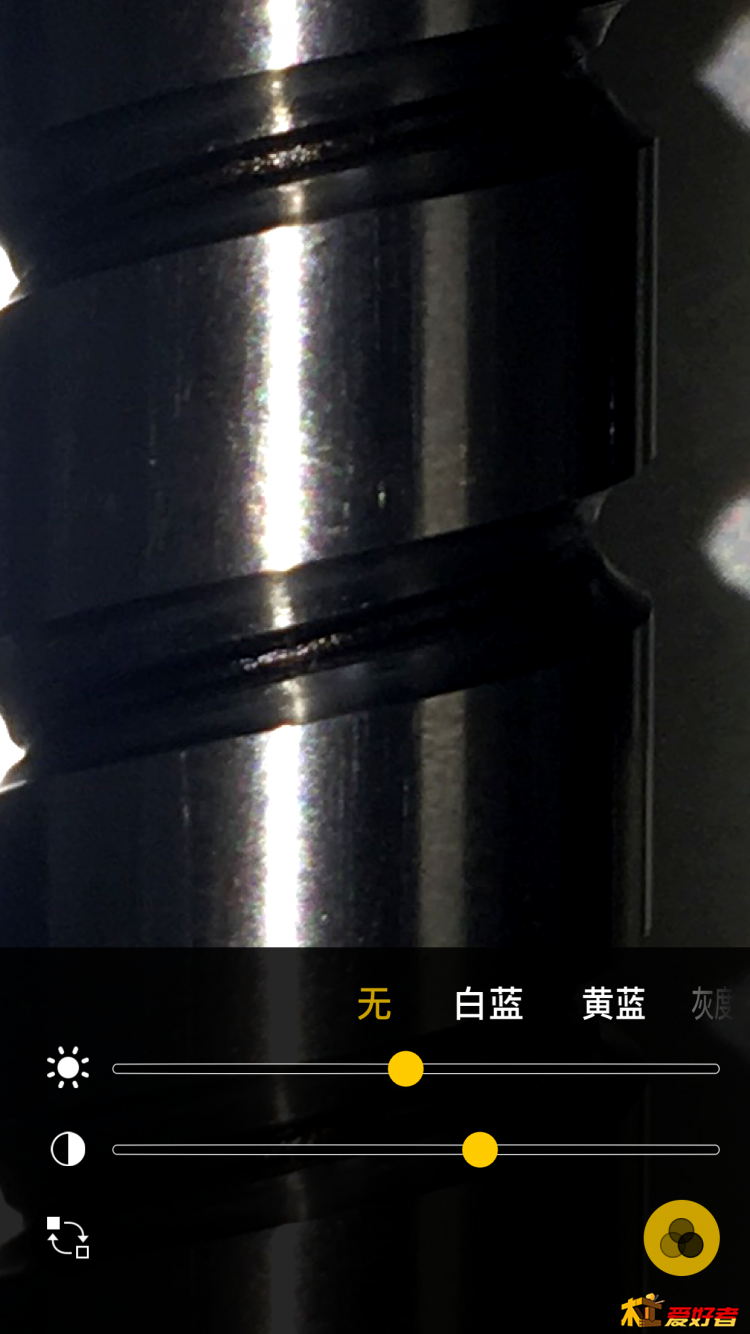

看了下您的那个丝杠，确实不错，我这个丝杠还是略有不同，沟槽中间还有个小沟槽，不知道是干嘛的呢？


往事随风去吧 · 发表于 2017-9-30 23:12:31

惯导发表于 2017-9-30 22:24+ ?6 b2 v) o4 {) Z) v# z) q
我也在想这个配重的牵挂位置问题，如果把牵挂点放到主轴及支撑总成的重心点位置，是不是就不对滑 ...

那是理论上的说法，也见过这种做法，挂扣在主轴抱座那里，但是实际上，一个不好看，另外受力有点憋。
我这种，可以说自己原创设计的，基本上合理，关键是，风琴罩一转，根本隐形啦，效果也好

往事随风去吧 · 发表于 2017-9-30 23:16:35

惯导发表于 2017-9-30 22:35

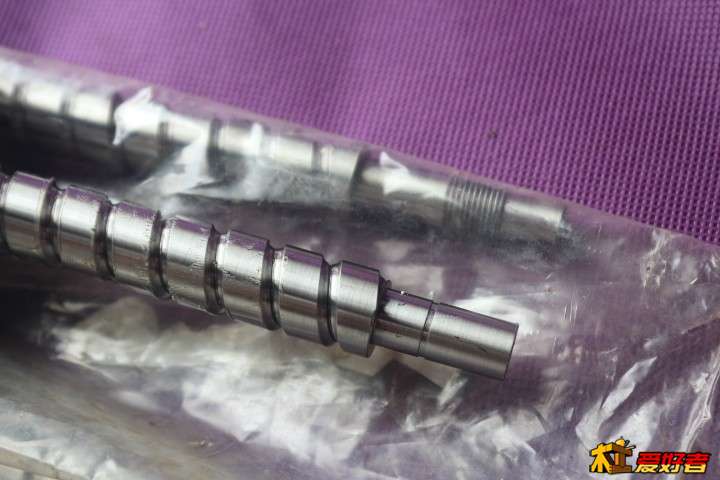

' p) G' s; Y# Q* z看了下您的那个丝杠，确实不错，我这个丝杠还是略有不同，沟槽中间还有个小沟槽，不知道是干嘛的呢？4 Q5 x7 Y) v8 C8 p( `, q! S
. ?4 |1 g! u' F2 Z2 r
...

可能储油槽吧，我估计的，买来就是那样的。


瓢虫ccc · 发表于 2017-10-1 06:52:16

往事随风去吧发表于 2017-9-30 21:23 & U* ^' d2 ?; }% F& l
放心，57步进电机大胆的用就是。只是Z轴要配重，否则停机会慢慢的掉下去。

这个配重能用在定龙门的机器上吗？

往事随风去吧 · 发表于 2017-10-1 08:45:06

瓢虫ccc 发表于 2017-10-1 06:52
! z o0 x) U& x' s这个配重能用在定龙门的机器上吗？

不太好弄吧，因为我这个立柱后面有恒力弹簧和橡胶带拉着的，有效行程180MM的。
也见过龙门机做配重的，用恒力弹簧加橡胶带，我看有多数的没有橡胶带，那个我试过，恒力弹簧灵敏度低，比如说，雕刻几毫米的浮雕，Z随时上上下下，用手去感知，恒力弹簧基本上反应不过来的，所以配合橡胶带最好。
但是配重设计，铸铁机也不少的做钢丝绳（有的还是链条），后面挂金属块等重物来抵消Z轴的运动重量，这种用在加工切削金属机器上完全没问题，因为Z轴是有规律的慢慢上下动作，但用在浮雕上，这是会产生共振的------可以说是适得其反的作用了。

keithpupu · 发表于 2017-10-1 10:27:50

往事随风去吧发表于 2017-9-30 21:48
; f p0 `5 O) `+ e8 i4 j2 U1 V不过我的不是二手货，三轴都是全新黑田丝杆，其它也是新做的，没有滑台等。我的三张照片，关键的你没有看 ...

不说还真看不到这个做的好精致！请问反面是用啥就是重物给吊着是么？

keithpupu · 发表于 2017-10-1 10:30:49

往事随风去吧发表于 2017-10-1 08:45
9 [$ a/ W2 A1 C: [& f不太好弄吧，因为我这个立柱后面有恒力弹簧和橡胶带拉着的，有效行程180MM的。8 _8 E1 E+ @6 d* v% a/ m
也见过龙门机做配重的， ...

随风这个设计的很合理能给拍个反面的图不？学习一下

往事随风去吧 · 发表于 2017-10-1 10:40:02

keithpupu 发表于 2017-10-1 10:276 l' V* Q- V( ?8 d! B2 e- x
不说还真看不到这个做的好精致！请问反面是用啥就是重物给吊着是么？

22楼。

keithpupu · 发表于 2017-10-1 10:43:44

往事随风去吧发表于 2017-10-1 10:40 . {# s3 j8 i$ g/ d3 X
22楼。

哦哦看到了手机更新有点慢，谢谢

往事随风去吧 · 发表于 2017-10-1 10:44:11

本帖最后由往事随风去吧于 2017-10-1 10:47 编辑

keithpupu 发表于 2017-10-1 10:30
2 Y: X, I5 c: b8 b. {4 \5 D4 N# [4 O随风这个设计的很合理能给拍个反面的图不？学习一下

这是早期的，最后钢丝绳换成更小更软的双股了。

keithpupu · 发表于 2017-10-1 10:55:16

往事随风去吧发表于 2017-10-1 10:44 6 y3 n8 |7 t1 W) [" J0 z" ~1 u) F
这是早期的，最后钢丝绳换成更小更软的双股了。

两组滑轮转成橡胶带的拉力设计的好合理学习了求问橡胶带不是恒力的，对系统影响大不运行到两端是不是拉力差距比较大的？能不能橡胶带上连一个衡力弹簧？这样可以快速反应拉力相对也恒定一些？

m77060739 · 发表于 2017-10-1 12:37:51

可以的

惯导 · 发表于 2017-10-1 12:39:13

m77060739 发表于 2017-10-1 12:37" f% y, V4 H! |6 c5 v/ [0 Y
可以的

谢谢回复。。。。。。
