这个直线滑台可以用来做Z 轴吗？

惯导

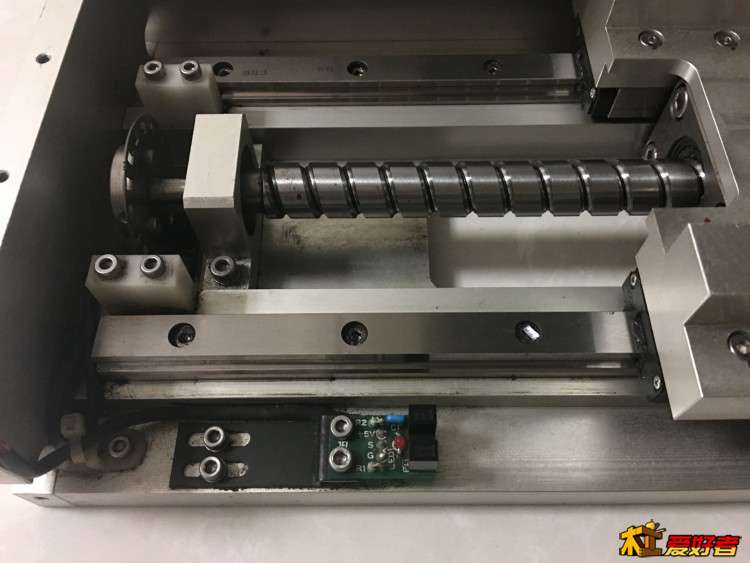

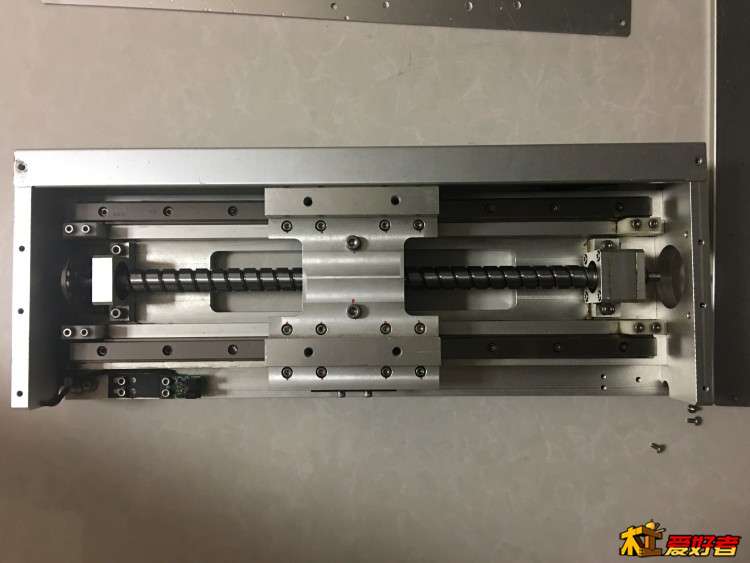

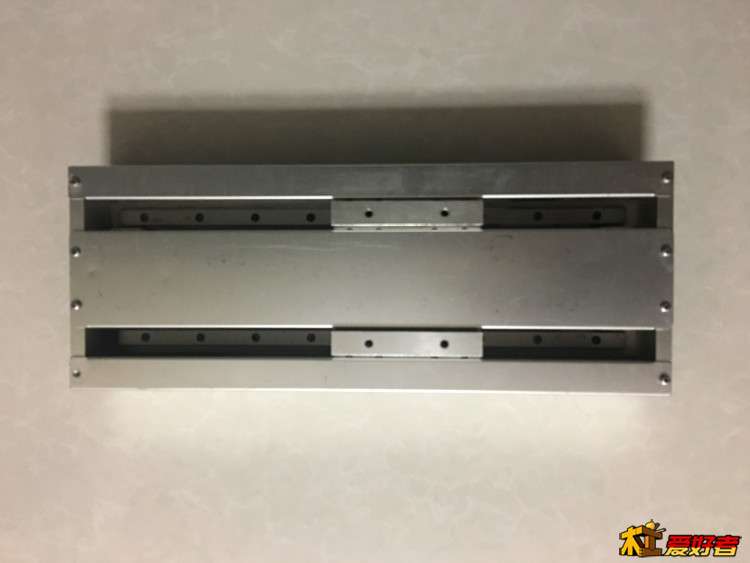

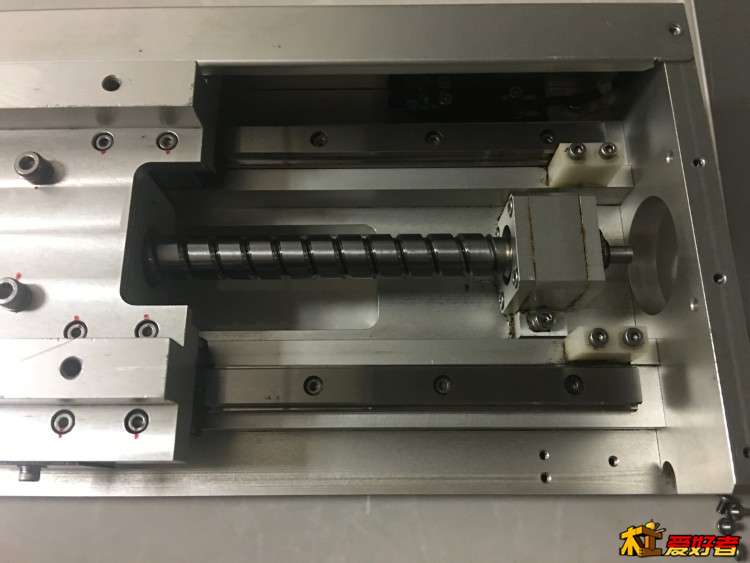

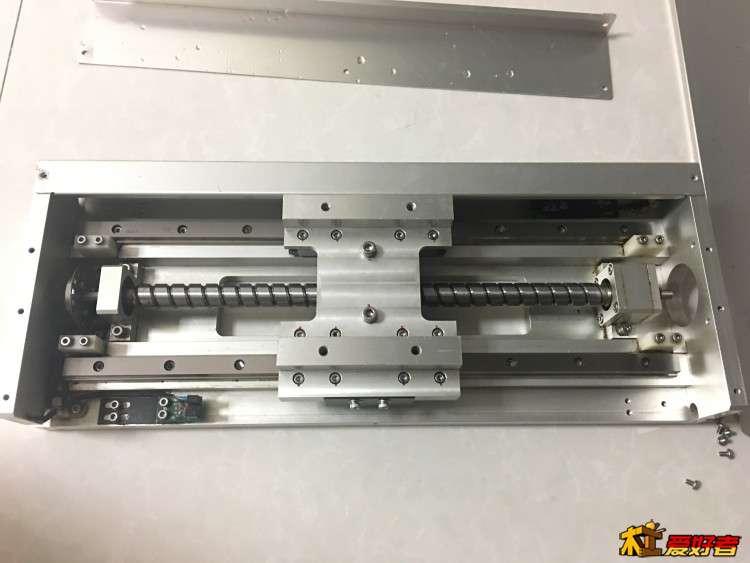

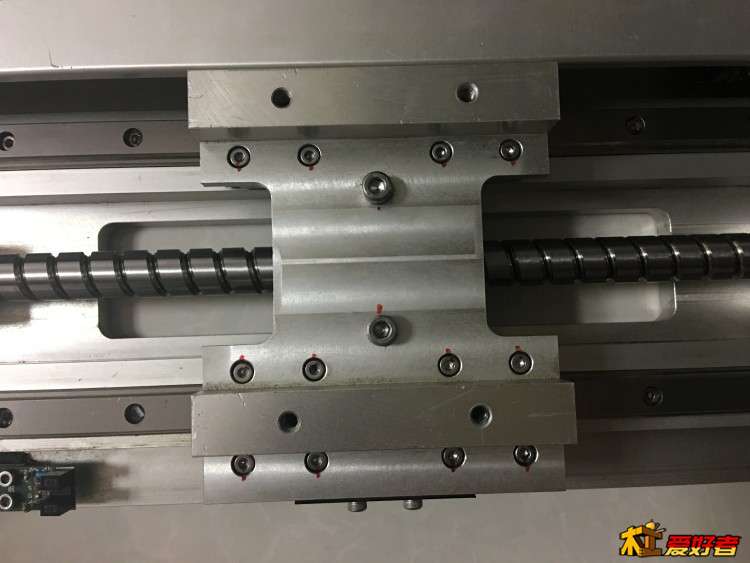

     THK15的导轨，哥特式的，大钢珠，不是重型轨，行程有20厘米。丝杠是1510 ，螺距是不是大啦？

/ H8 ]  y/ D- |1 R! ^" ?
- B: u# z5 z% M0 L* Q; E
8 B7 f; A, r% W( D, g; g# k
! x/ l9 a3 k+ W8 V( H



( T* G' H5 F2 T" a, M



8 @# I2 [: @7 P' H7 }. o9 ^

空调扇

做Z是大了点。稳妥点还是用05

cwb2008

雕刻非金属不错 速度快，我认为可以！

往事随风去吧

多少米？

惯导

这个丝杠是磨制的，很精密，也很贵啊，舍不得换啊、

惯导

往事随风去吧 发表于 2017-9-30 20:34
. u" e7 w( h6 X1 M7 v5 [/ q多少米？

将近500米啊 ，齁贵。。。。。但没有办法，为了省事， 也为了保证精度，算算，如果用好的导轨和丝杠，价格也不低，加上外协加工，价格还要高，没有这么买个滑台总成综合成本划算。
& k7 R4 N# x% K& b

keithpupu

1510没问题 z轴没刹车会往下掉

keithpupu

不要光看螺距 这个滑台精度ok的，不要弄步进  随便弄个伺服 至少1000线的细分 还不算倍频 这个精度还不够么？弄个伺服随随便便 精度能到0.01雕刻机还不够你用的么？
8 O" Q9 N+ n: q' a3 z8 K* u

往事随风去吧

惯导 发表于 2017-9-30 20:39
将近500米啊 ，齁贵。。。。。但没有办法，为了省事， 也为了保证精度，算算，如果用好的导轨和丝杠，价 ...

1 ?" Y* o' @2 n1 N$ V放心，57步进电机大胆的用就是。只是Z轴要配重，否则停机会慢慢的掉下去。

4 H( _4 V) U% c+ m7 A" W8 r
# J2 a+ M( B; T) g; ?9 D
: G$ P$ ]( ?9 B+ N/ t

惯导

keithpupu 发表于 2017-9-30 20:46
' H- x4 c! M% @1510没问题 z轴没刹车会往下掉

弄个配重可以么？
  L  R( N- C% x7 ^7 F$ m

惯导

keithpupu 发表于 2017-9-30 21:12
不要光看螺距 这个滑台精度ok的，不要弄步进  随便弄个伺服 至少1000线的细分 还不算倍频 这个精度还不够么 ...

谢谢，还真有三套全新的伺服。200W ，但是是小惯量的。
% u0 n+ B% N/ j2 {( d

惯导

往事随风去吧 发表于 2017-9-30 21:23
' j% a2 J+ X+ v/ \5 J8 V* D放心，57步进电机大胆的用就是。只是Z轴要配重，否则停机会慢慢的掉下去。

      谢谢上图回复，您的丝杠跟我的一样的啊，这下我放心啦，有前辈正常使用，我做起来心里就有底了，看您这个是重型轨，很不错啊 ，我那个可不是重型轨，卖家说钢珠比较大。
$ j( L$ @' A) q

keithpupu

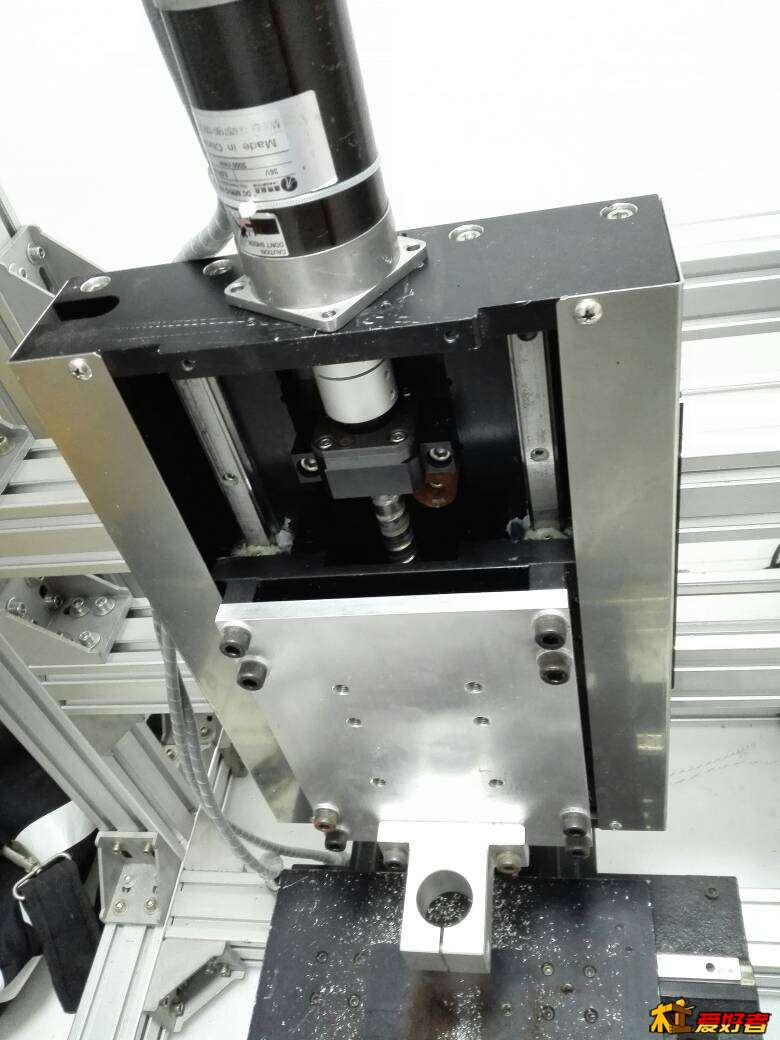

发现和你找的东西挺像的都 一样的螺距 我用雷赛180w伺服    干铝妥妥的 就是断电z轴往下掉 准备弄个电磁刹车或者换个带刹车的伺服

往事随风去吧

惯导 发表于 2017-9-30 21:28
谢谢上图回复，您的丝杠跟我的一样的啊，这下我放心啦，有前辈正常使用，我做起来心里就有底了，看 ...

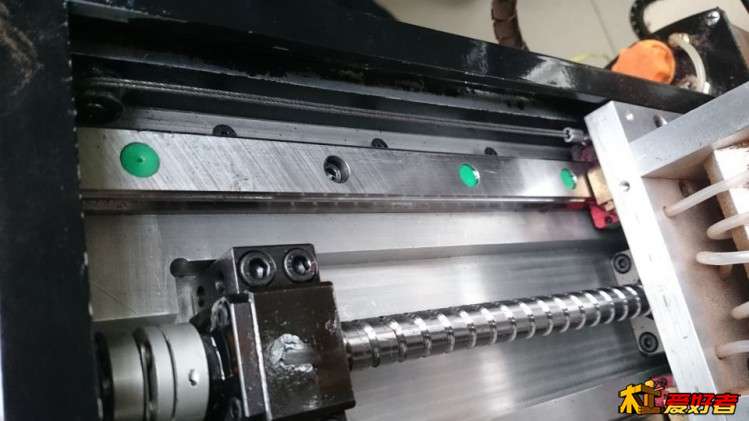

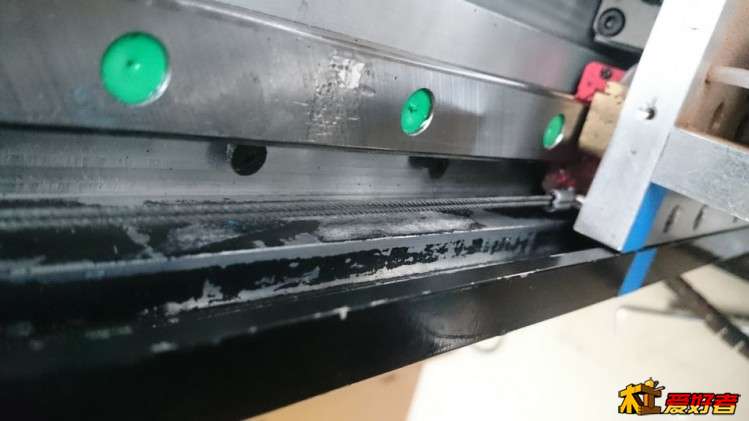

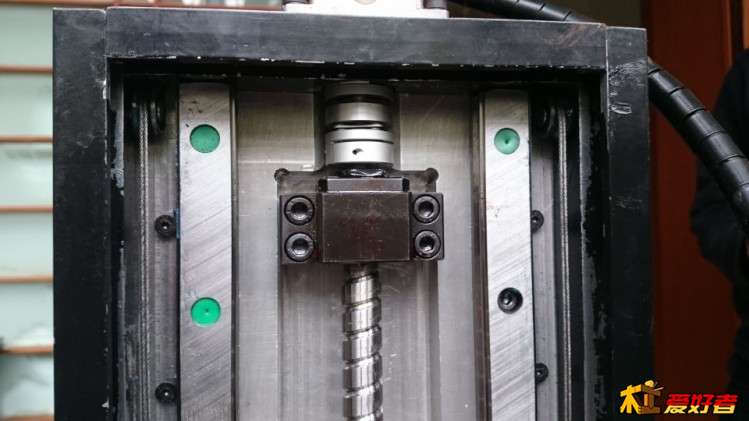

不过我的不是二手货，三轴都是全新黑田丝杆，其它也是新做的，没有滑台等。我的三张照片，关键的你没有看到------隐藏式配重，润滑油路。
# h7 N0 z7 q! z' ^, T$ {
, ?% c* D0 a3 B9 s7 W# V, j

惯导

往事随风去吧 发表于 2017-9-30 21:48
$ b" N. S; F; B) _6 a( t不过我的不是二手货，三轴都是全新黑田丝杆，其它也是新做的，没有滑台等。我的三张照片，关键的你没有看 ...

       油路是看到了，但是隐藏式的配重您不说我是真没有注意看，精力都在丝杠上了，现在看到了，真号，钢丝和滑轮，做的真棒。也给了我一个思路。。。。。。谢谢前辈。
