教大家5分钟学会立体模型转浮雕图

灬导演 · 发表于 2017-7-4 23:59:51

厉害学学先

雪域龙城 · 发表于 2017-7-5 00:17:27

楼主奉献精神可嘉

马耳大夫 · 发表于 2017-7-5 02:59:28

很好，很好，两位都是好同志

mooreraja · 发表于 2017-7-5 08:14:40

谢谢你的教程！

xiaomuyu · 发表于 2017-7-5 08:31:47

多谢分享。

l_hq · 发表于 2017-7-5 08:46:40

对于浅浮雕而言，其实这种全立体图大部分是不适合这么转浮雕的，尤其是转成浮雕用三轴机做！
第一：有倒钩的地方会破坏整个图的架构
第二：单纯的一刀切，深度会成为很大的问题，不是单纯的放缩就可以解决的
个人意见，供参考

lowpig · 发表于 2017-7-5 08:47:17

谢谢你的教程

zhengjing · 发表于 2017-7-5 08:50:24

学习啦。

BI3MYH · 发表于 2017-7-5 08:58:42

这个是不是需要很深

铁刀 · 发表于 2017-7-5 09:06:38

l_hq 发表于 2017-7-5 08:461 [, B" Z: P0 V( N: q' {' X" `
对于浅浮雕而言，其实这种全立体图大部分是不适合这么转浮雕的，尤其是转成浮雕用三轴机做！ ) z3 k6 O r& L O" A( m5 B
第一：有倒 ...

这个试试不就清楚了，理论的东西有时候没什么意义

wen135 · 发表于 2017-7-5 09:33:27

这个方法也不错。
个人用ac2008建立模型，输入三维模型感觉也能达到上述转换效果。
当然ac2008输入三维模型是将stl模型调整好合适尺寸位置再粘贴在平面上（用投影方法粘贴，不知专用木语怎么说），楼上有人提到的倒钩部分都变成垂直面（z轴），造成模型侧面有些形态改变，但适时于三轴加工。
与本文方法比较，不知道哪一种方法更简单？

l_hq · 发表于 2017-7-5 09:36:01

铁刀发表于 2017-7-5 09:06
9 T3 F) v8 {- o8 [0 g( O1 e S1 T这个试试不就清楚了，理论的东西有时候没什么意义

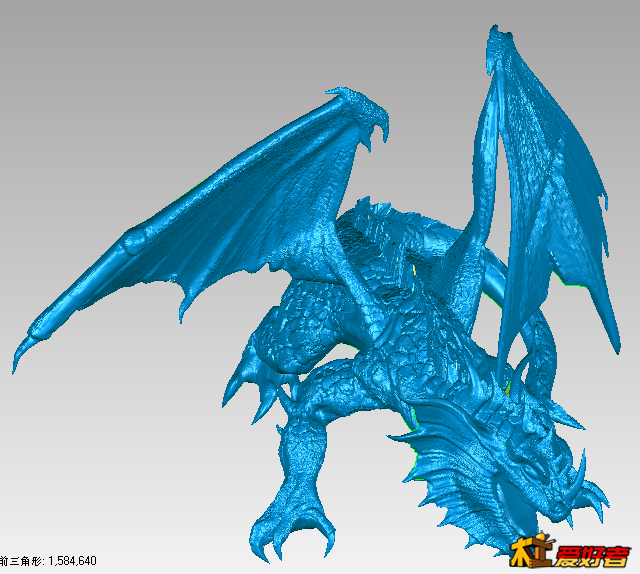

好吧，你也帮我试下这个图好不好转，提供一个STL，我想转成高度5MM左右的图

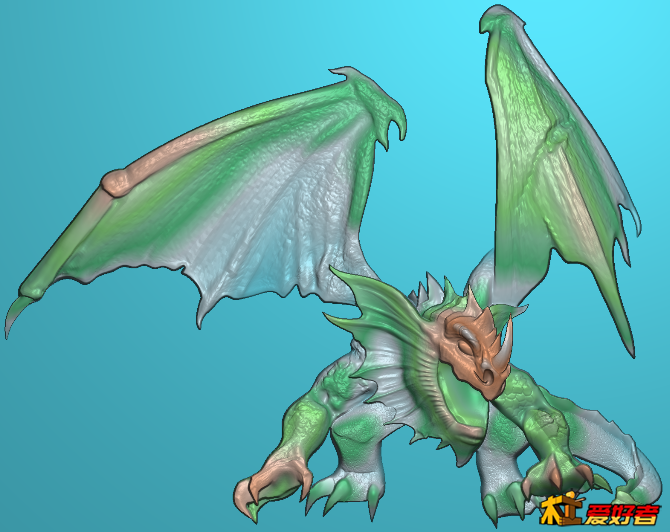

下面这个图是我转出来的5MM高，但是细节上面不是很满意

链接: https://pan.baidu.com/s/1o8x7Wb4 密码: wxpf

huangliang123 · 发表于 2017-7-5 09:39:54

学习了，

l_hq · 发表于 2017-7-5 09:57:41

wen135 发表于 2017-7-5 09:336 v0 Y2 }! j# x; k5 O6 J/ r5 K
这个方法也不错。! M$ a6 b: [0 e2 Y0 ~; F% X% w
个人用ac2008建立模型，输入三维模型感觉也能达到上述转换效果。
1 Y% j4 R% Z6 ^. v' X! J1 ^当然ac2008输入三维模 ...

首先说明下不会ARTCAM软件！至于回帖是基于你说的投影到平面的问题；既然不会那都是基于猜测，说的不对勿怪！
对于直侧面这个问题都是相对的，主要看相对于你切割面（平面）的深度；直接切和投影看哪个实际直侧面浅，那个效果就好；如果很深的话，肯定投影的效果要好些！相对来说感觉投影更具有图形的完整行

懒懒 · 发表于 2017-7-5 09:58:06

虽然还未到立体，先留个脚印
