教大家5分钟学会立体模型转浮雕图

newjonni · 发表于 2017-7-4 15:00:55

本帖最后由 newjonni 于 2017-7-4 15:06 编辑

熟悉AC的不用看了。论坛很多人问转换过程，这个系统的学过AC都会。立体模型很多很粗糙，但也有些精美的转来用也不错，虽然简单但是很多人不教，敝帚自珍要这个论坛干嘛？当然原创必须保护，那是人家一点一点辛苦做的图，我也做图，自己做的一花一木都非常珍惜，分享出来的也都是泛滥的图。

不多说上图

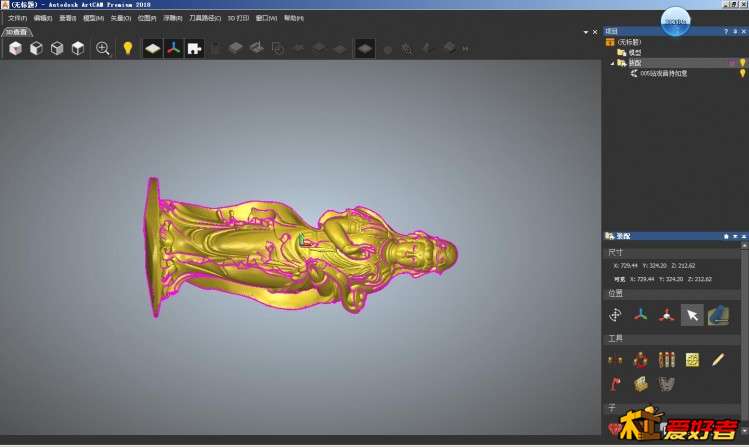

新建个项目，加载一个立体模型STL文件，我们这里也用这个立姿如意观音

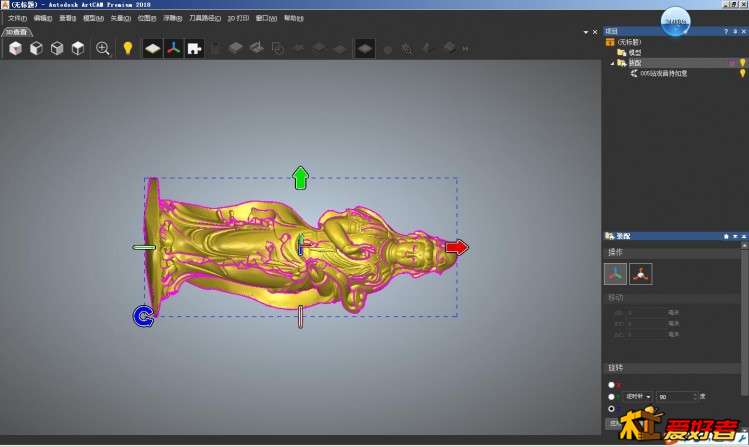

调整位置，这个图位置比较规整，直接逆时针旋转90即可

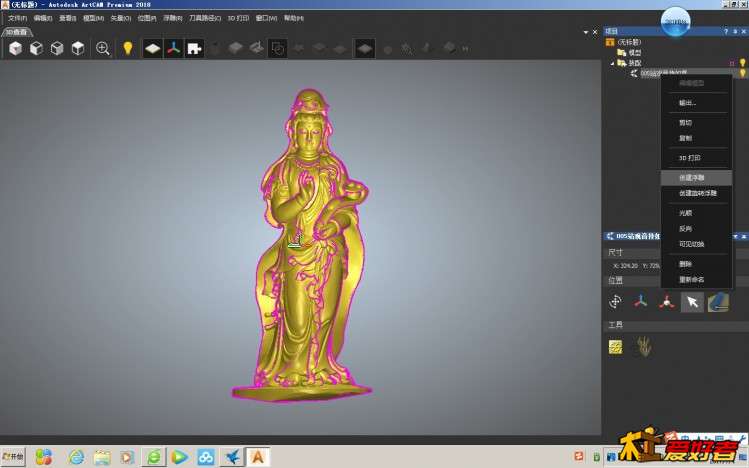

右键点击输入的模型选择菜单的创建浮雕

生成

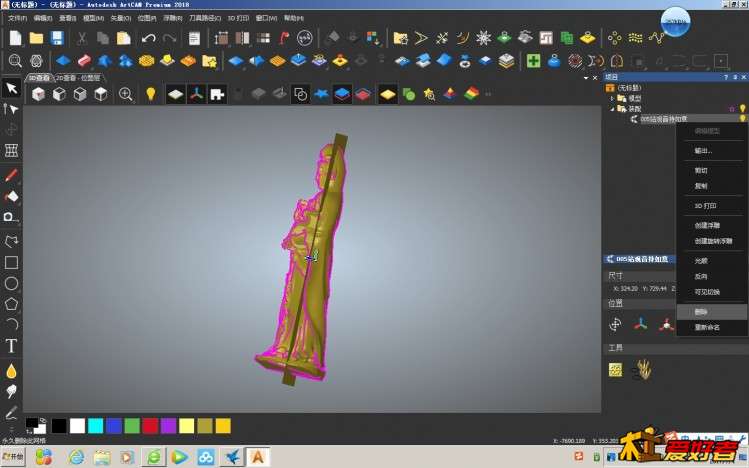

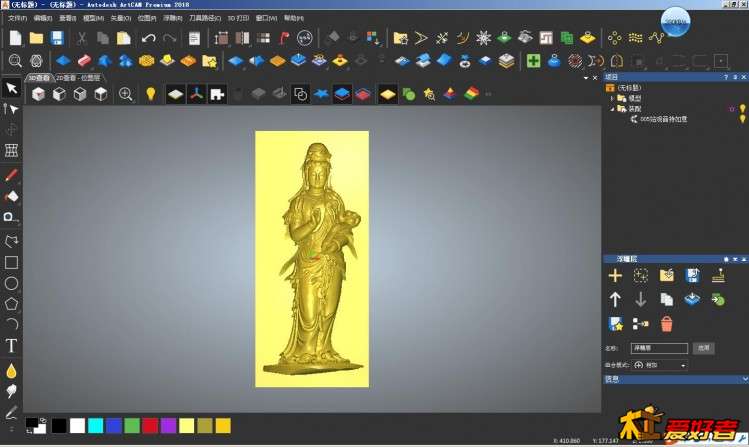

这是已经生成了浮雕，我们可以把立体模型删除掉

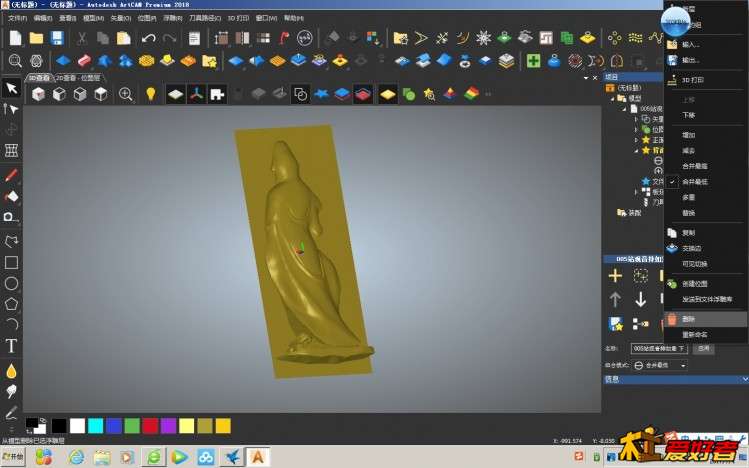

再把背面浮雕也删掉

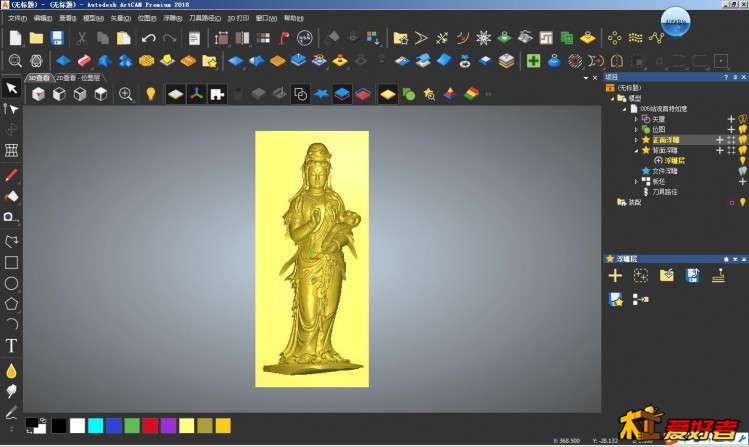

这样一个浮雕图就产生了

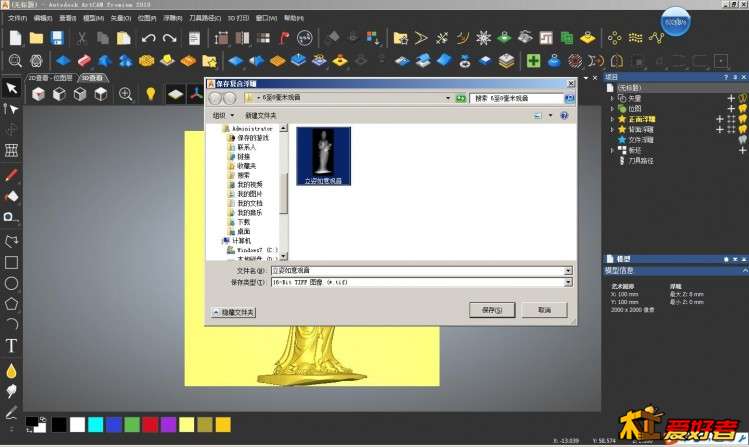

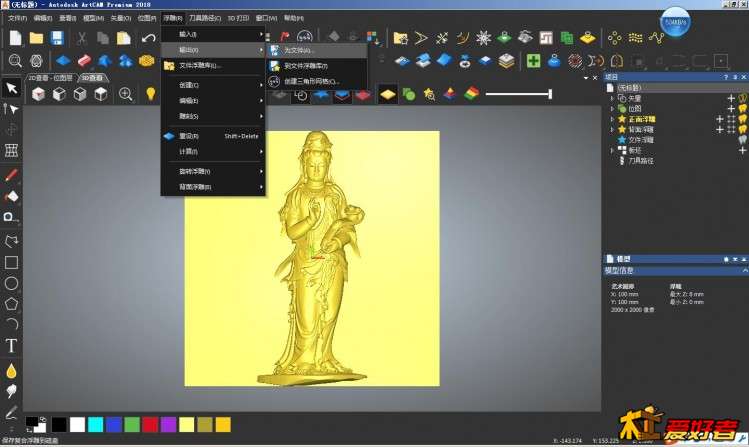

我们输出一个TIF图像文件，不明白TIF的可以百度

保存好文件后建一个新的模型文件这个根据你习惯，我是100X100

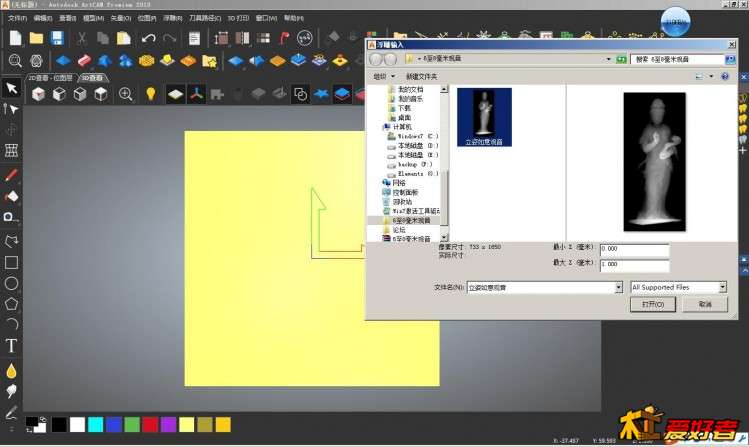

然后导入刚才保存的TIF文件

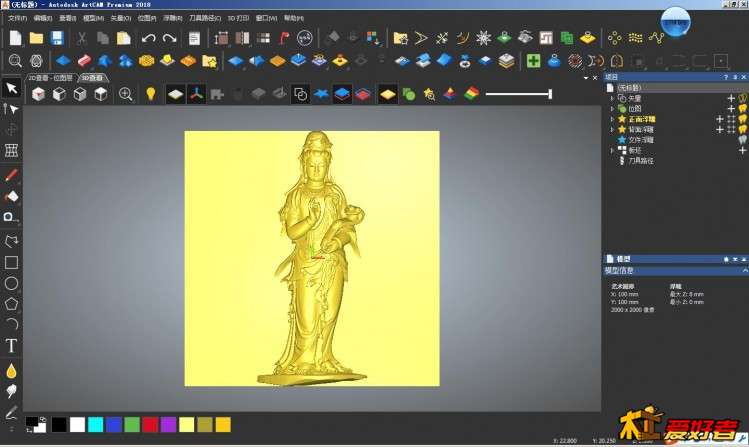

可以任意修图了

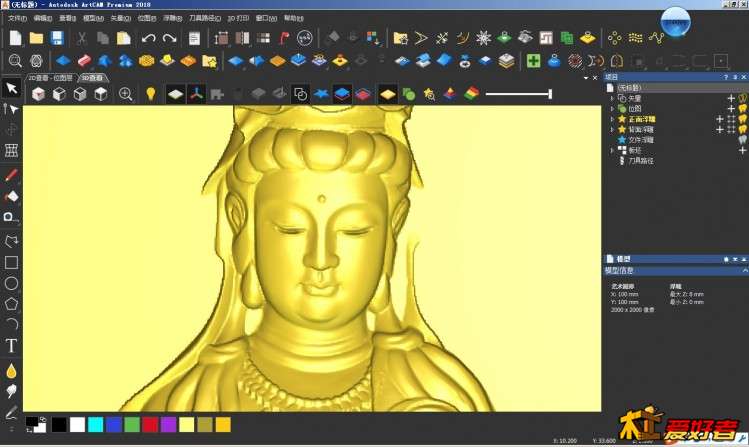

简单开脸后的效果

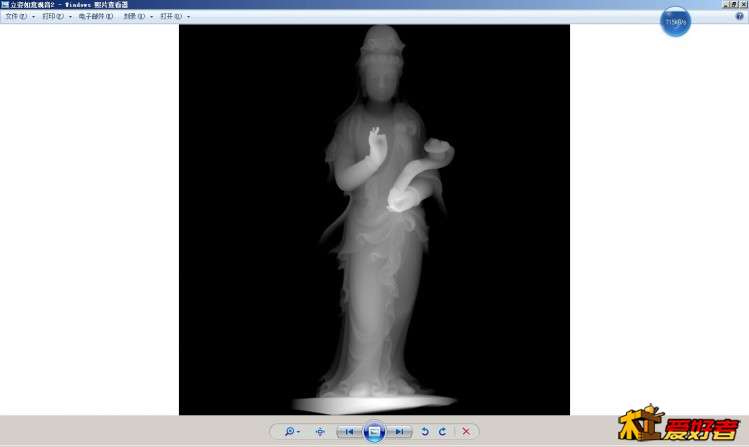

灰度图效果

lwxing · 发表于 2017-7-4 15:16:20

学习了，很好的教程

白沙烟 · 发表于 2017-7-4 15:22:21

虽然我不懂，也不会，但要顶楼主一个，热心人

三界游冥 · 发表于 2017-7-4 15:32:12

不错，把我作图的方法整出来啦，我还写不来这种教程，要是有楼主那么好文采我早就整啦

wd20101010 · 发表于 2017-7-4 15:42:20

楼主奉献精神可嘉

疯狂的木头制作 · 发表于 2017-7-4 15:52:33

13739052910 · 发表于 2017-7-4 15:57:40

學習了

大地亚克力 · 发表于 2017-7-4 16:09:29

楼主大好人

hfjx · 发表于 2017-7-4 16:30:43

王哥教程必须顶

wlchen007 · 发表于 2017-7-4 16:52:45

虽然不用AC，但还是必须顶一下，谢谢你的教程！

CIEZ167 · 发表于 2017-7-4 17:05:01

我的软件装不了，没得玩。。。。。。。

rockliu · 发表于 2017-7-4 17:10:09

学习了

AA果然好 · 发表于 2017-7-4 17:15:42

好教程

景秀依然 · 发表于 2017-7-4 17:16:45

好教程实在人

三个葫芦娃 · 发表于 2017-7-4 17:51:16

2017与2018版本有什么区别？
