弓 锯

martinz333

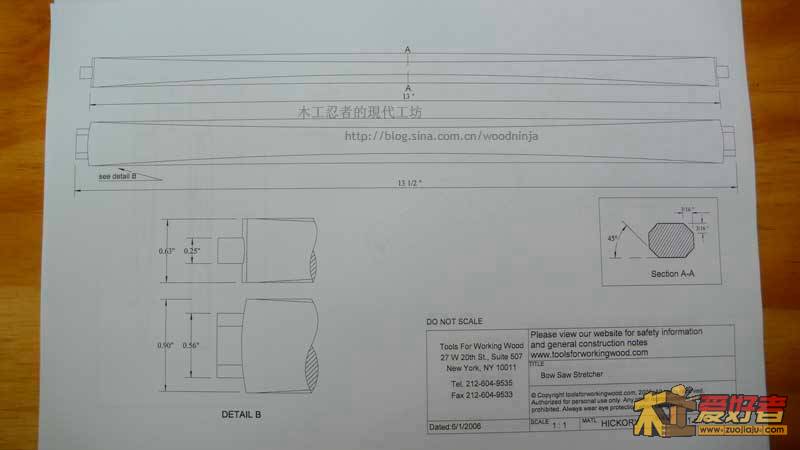

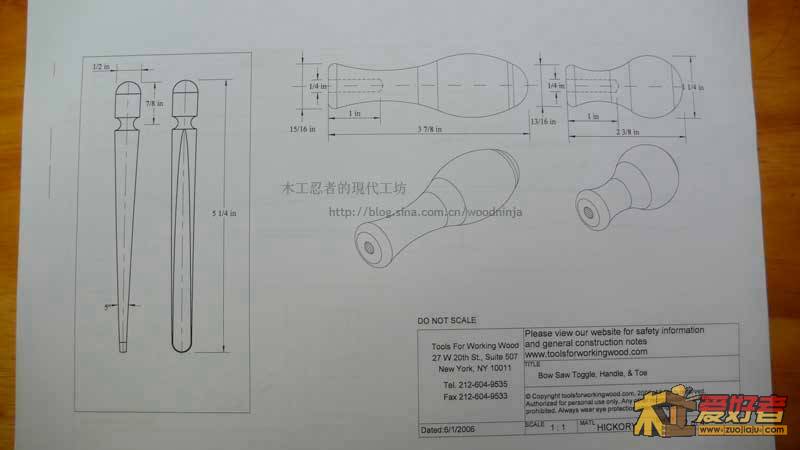

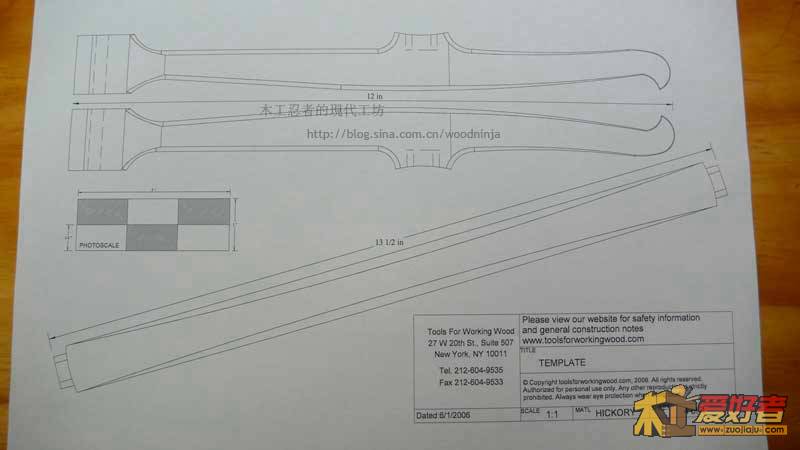

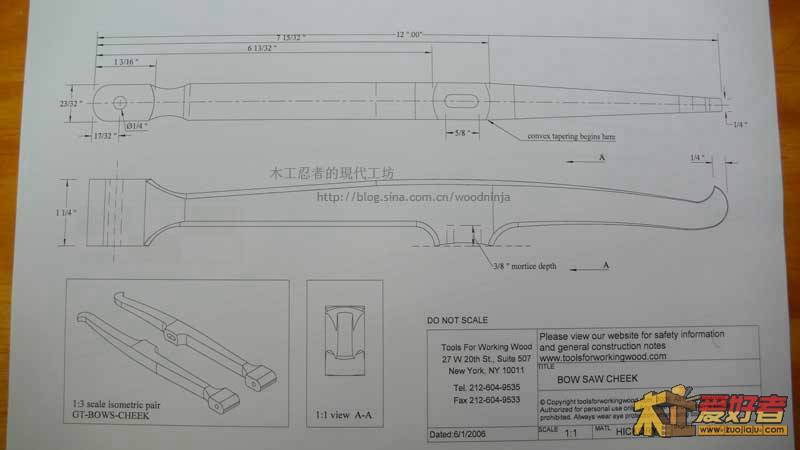

来自Tools For Working Wood 一个NewYork的工具店，专们提供手工具的DIY配件，想做一个独特的手工具，可以从店你买做好的，也可以买所须的配件自己做，他会提供很完备的设计图。

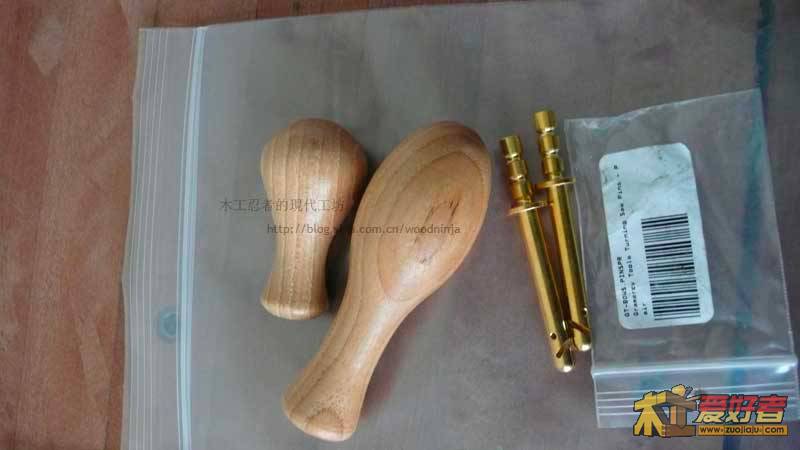

配件包，经过了几天的空运，虽然东西不多，而且完全不知道做出来会如何，看着设计图做做看。
有两个把手，勾住线锯的铜件。

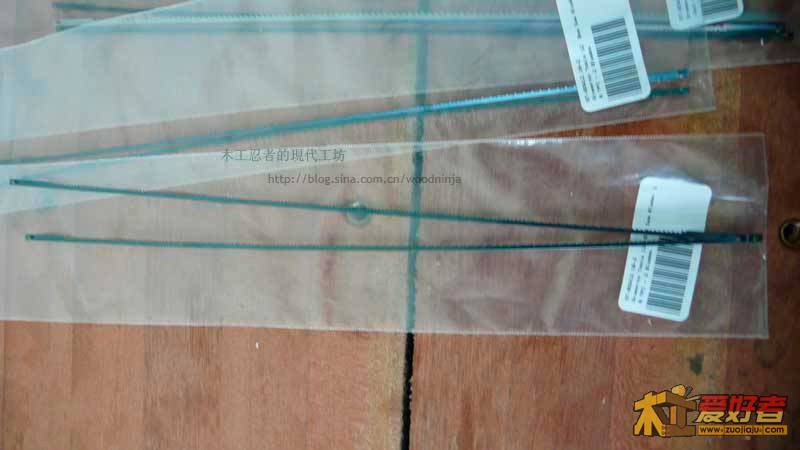

12寸长的线锯

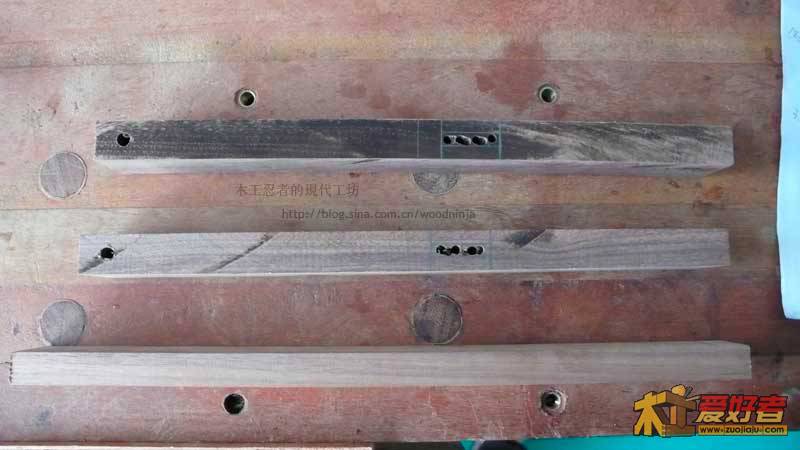

感谢徐蓉姐帮忙备料，让我在下课后，很快的备好我要的三条小木料，由于没有钻床只好在工坊先将要钻的孔先打好，还有用钻床，先在榫孔的部份，先打几个洞而且先定好深度，方便做榫孔的时候，可以省力不少。

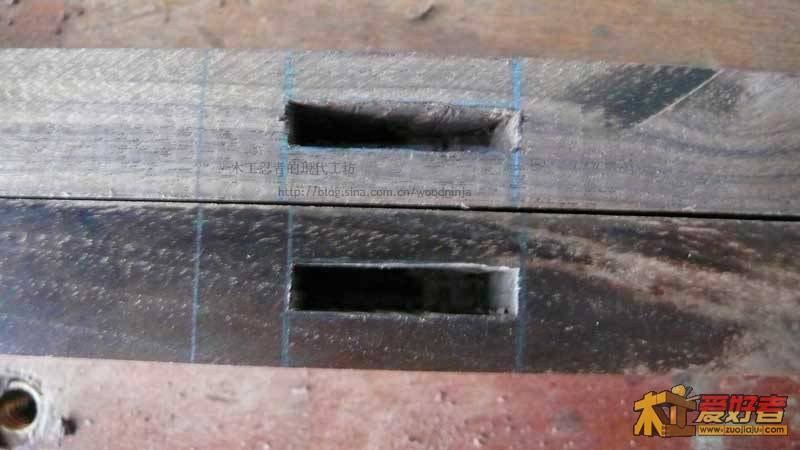

拿出一分、两分的榫凿，挖好的榫孔



要先画上横撑的中心线，还有把手的中心线，再标出榫孔部份的范围。

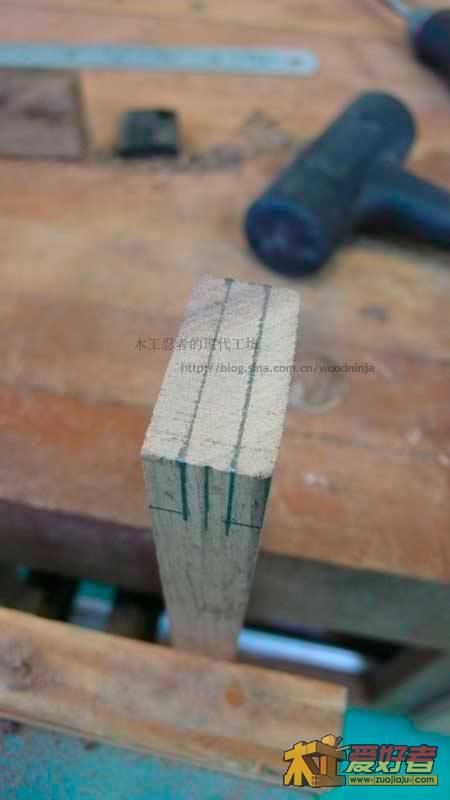

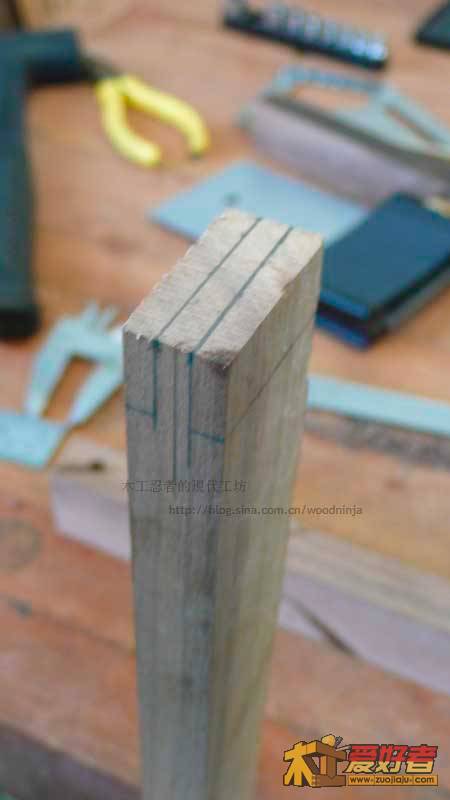

画好的榫头，准被开始，用纵开锯先锯出榫肩，这两道。

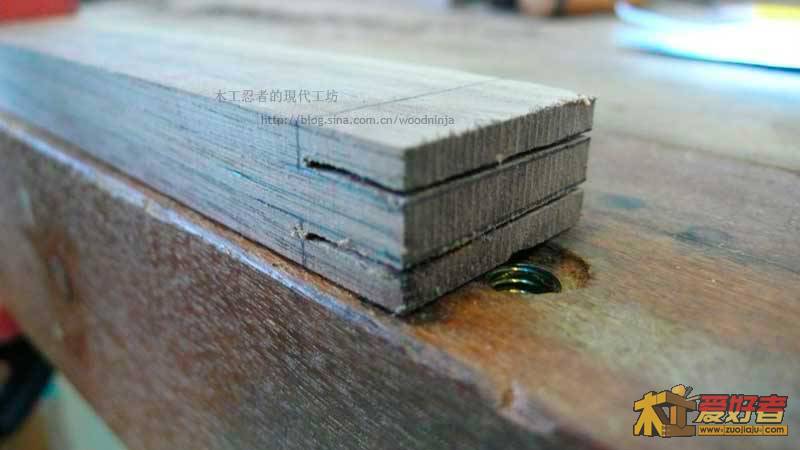

放倒后用横断，锯掉榫肩，范围很小，要很小心。

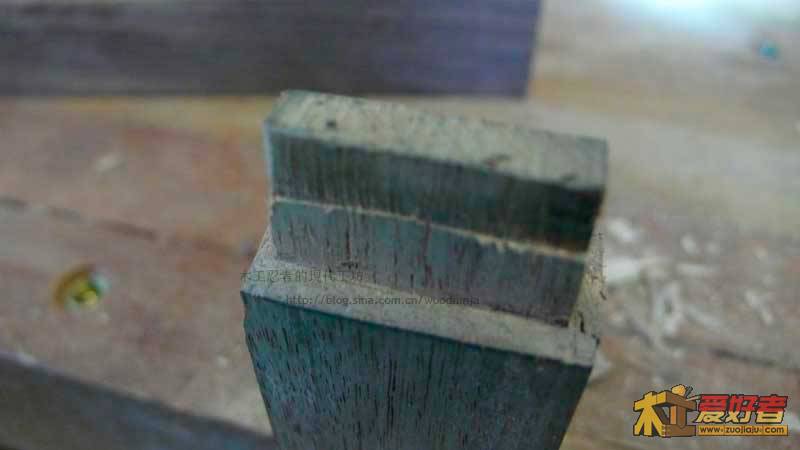

試装后的榫头有很明显的光滑部份，敲出把手，凿刀顺着这个平面往内修，榫头就会很完美。

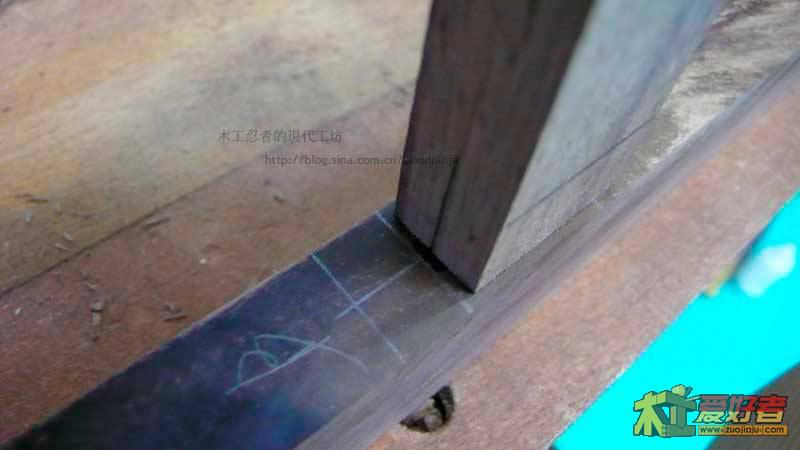

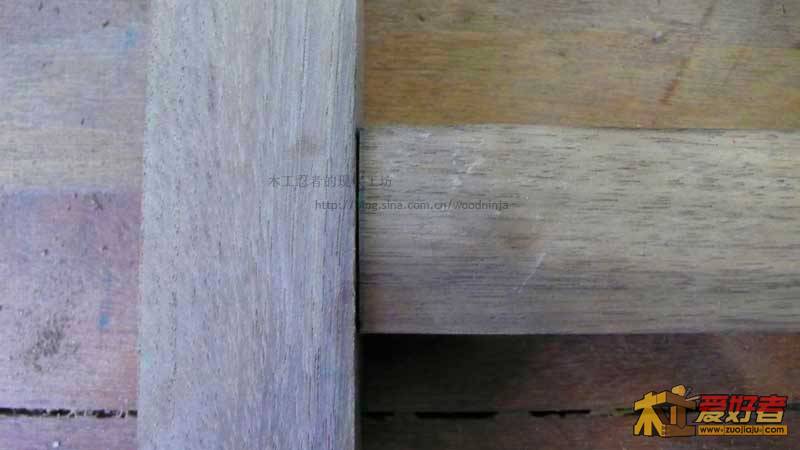

装上后的方榫

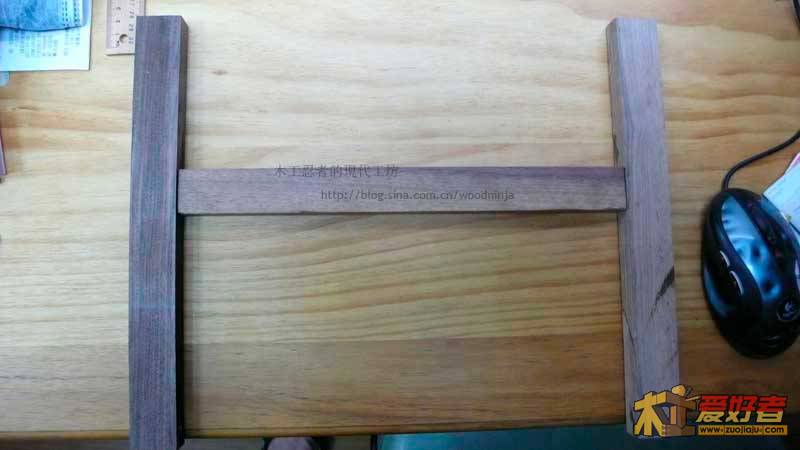

两个做好的方榫，由于把手是不规则的曲线，所以方榫一定要在做曲线前先完成，不然就没有基准面，很难施作，所以把方榫做好，再来做把手的曲线。

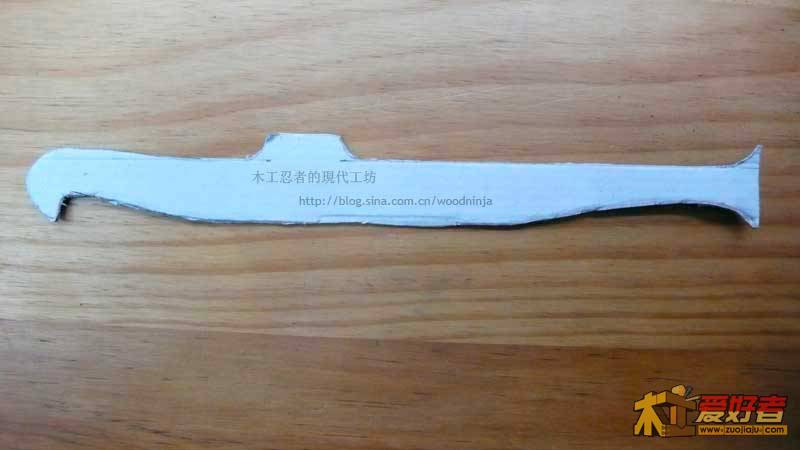

为了做把手，先做出样板，才能做出两只一样的把手，但是过程太曲折了，所以忘了拍照，本来应该是要用带锯机做─没有，所以用线锯─断了，那只好用夹背锯加凿刀，怎么做出来的，靠你的想像吧。

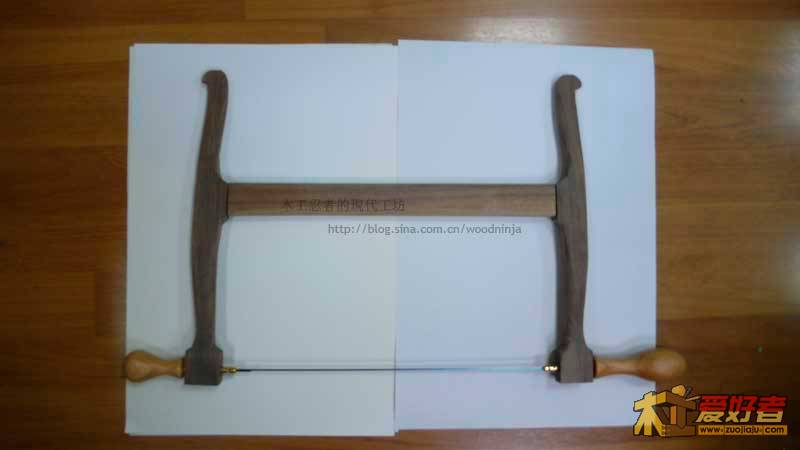

做好的弓锯，还没买麻绳，加上做出绞绳棒，12寸的弓锯就完成了。



木工忍者

木花

禁止无意义回复，请输入4个中文以上!

资深匠人

不错。帮你顶

与木有缘

做的非常好.

yan_xz

做得非常好

秋美人

回复 martinz333 的帖子

支持楼主，期待大作诞生！

老xue

做的真好 学习了 有料也自己做一个

方天戟

老师又出了个精品了
我们这边这种片状的线锯还真不好找，一直没找到
买了几根钢丝锯条，而且是朝一个方向开齿的，前段做了个弓锯，哪知钢丝锯是消耗品，随便几个齿就没了
这种片状的应该耐用得多，而且锯路更加规范，只可能比钢丝锯转弯半径大些，哪天还得找或将买的窄的锯片再磨窄

huohe005

有用的资料，钢丝买了，还为做，正好参考。

乖逗你玩

受教了，有机会自己做做看

kin

很好,非常漂亮

laohu271828

做得真漂亮，很喜欢那个个锯钮。
如果锯梁的榫太深的话，不太容易绞紧。

木花

回复 木花 的帖子

兩個也上不去,懒的打字.不好意思!

锅炉工

方天戟 发表于 2011-1-10 12:15
老师又出了个精品了
我们这边这种片状的线锯还真不好找，一直没找到
买了几根钢丝锯条，而且是朝一个方向 ...

哈哈，锯条磨窄？亏你想得出，PM我，给出你的邮递地址，我送你两条。

laohu271828

一个普通的手工工具，老外能给出精美的配件和放样图纸，这种态度很值得我们学习。
