开粗精雕换刀后自动对刀的教程

ooooyy

这几天看到坛子里有好几个问换刀后怎么对刀的。我就斗胆写个教程，新手学习一下，大师指点一下（笑～）
3 g* [: E7 T" H写的比较墨迹，希望有耐心看下去，对刀块大家都会用，但是这里讲的不是用对刀块找工件平面，而是换刀后的自动对刀。
6 @+ j: c; y! O- \! h4 G5 }4 i  w我展示的是平面料，不过圆雕也是一样的，里面会写到圆雕的话怎么处理。

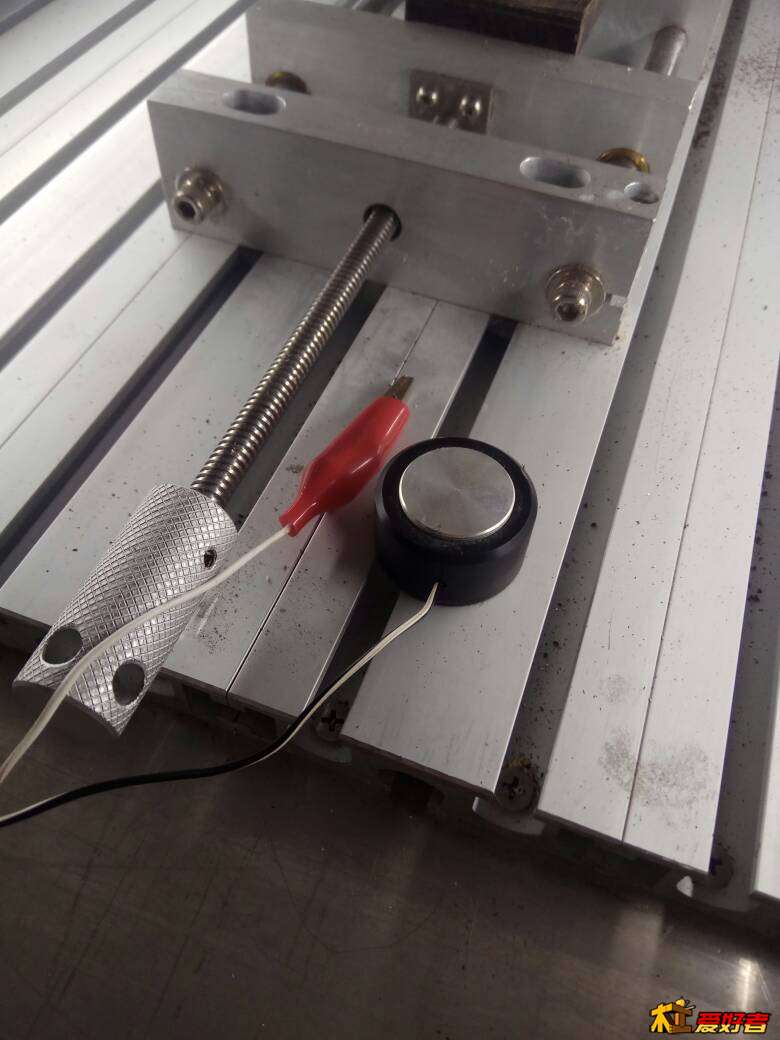

首先，你需要一个对刀块，结构如下图，淘宝有卖，很便宜，也可以自己用机器做一个，就是一个厚度固定，上下面平行的金属块。接线的话，去MACH3的控制板上找，有预留的。

就是上图这个样子，大家应该都有，重点是当这个块，把他固定在夹具上，我是用双面胶，高度最好比工件高一些。

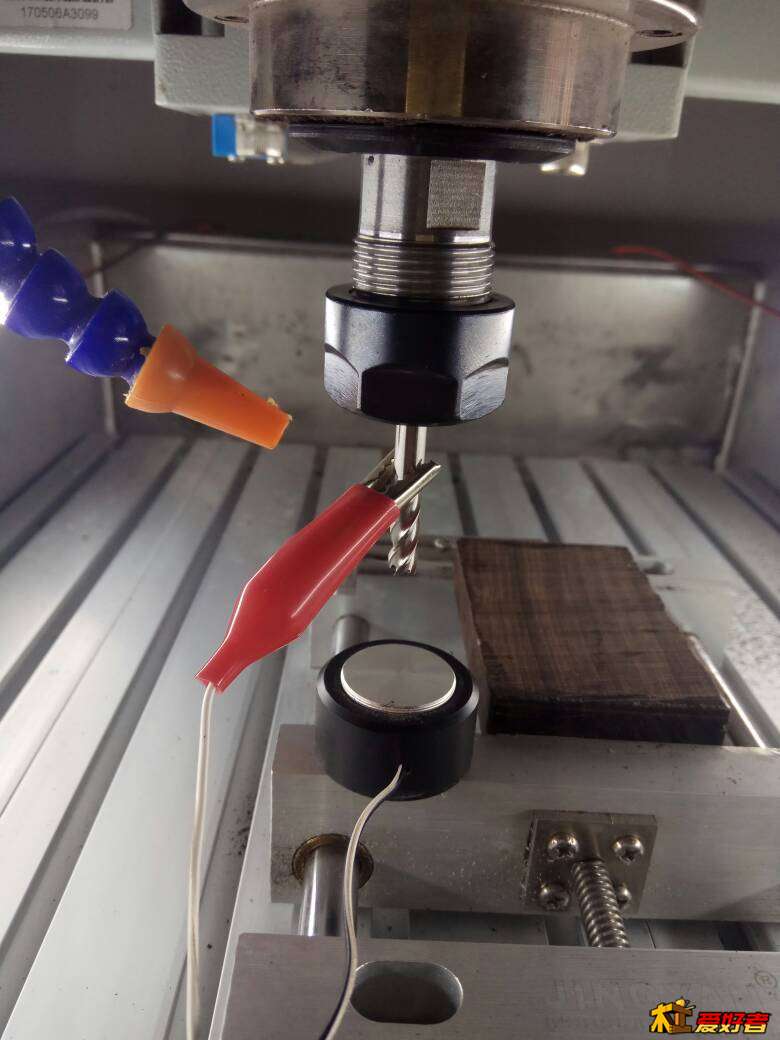

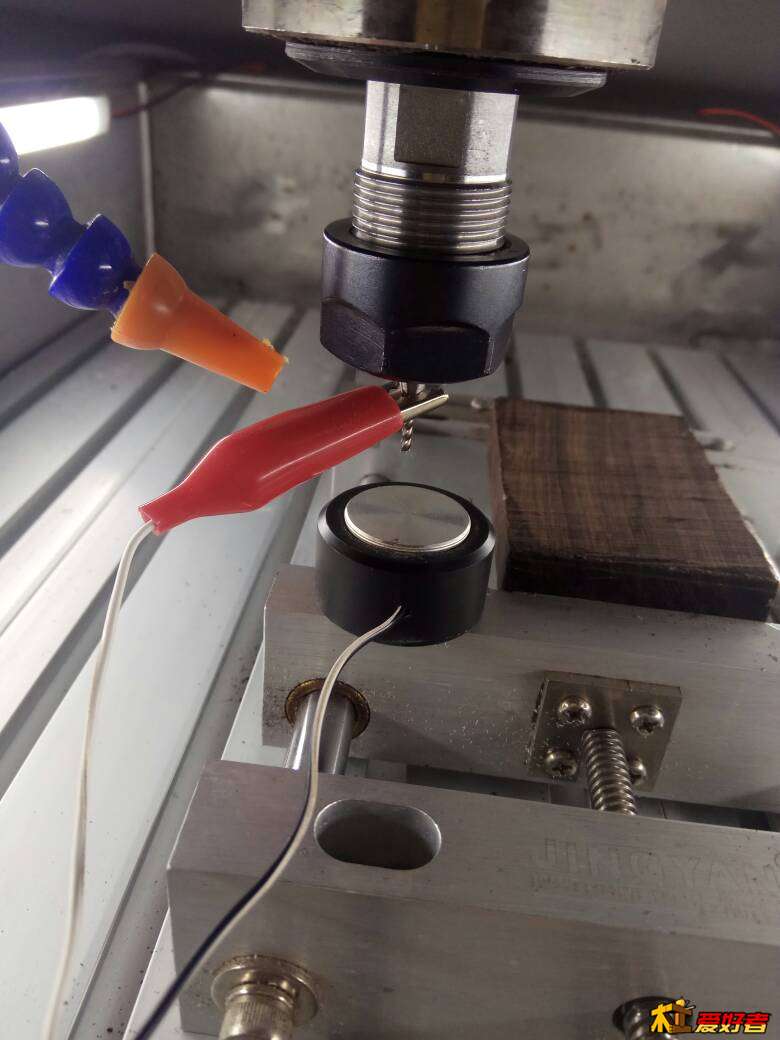

像这样，把对刀块粘在夹具上，不要影响刀移动的位置。如果是圆雕，你就把它粘在卡盘座上，或者步进电机里上。然后把刀移动到他上面，把夹子夹在刀上。注意每次使用前都用夹子碰一下对刀块。MACH3里的对刀模块会亮灯，如果没亮，就说明对刀块坏了。线断了，接触不良什么的。就不要用自动对刀了，否则刀会戳到对刀块里。
  p# A. Y  Q+ a3 y. |# Z# d6 x

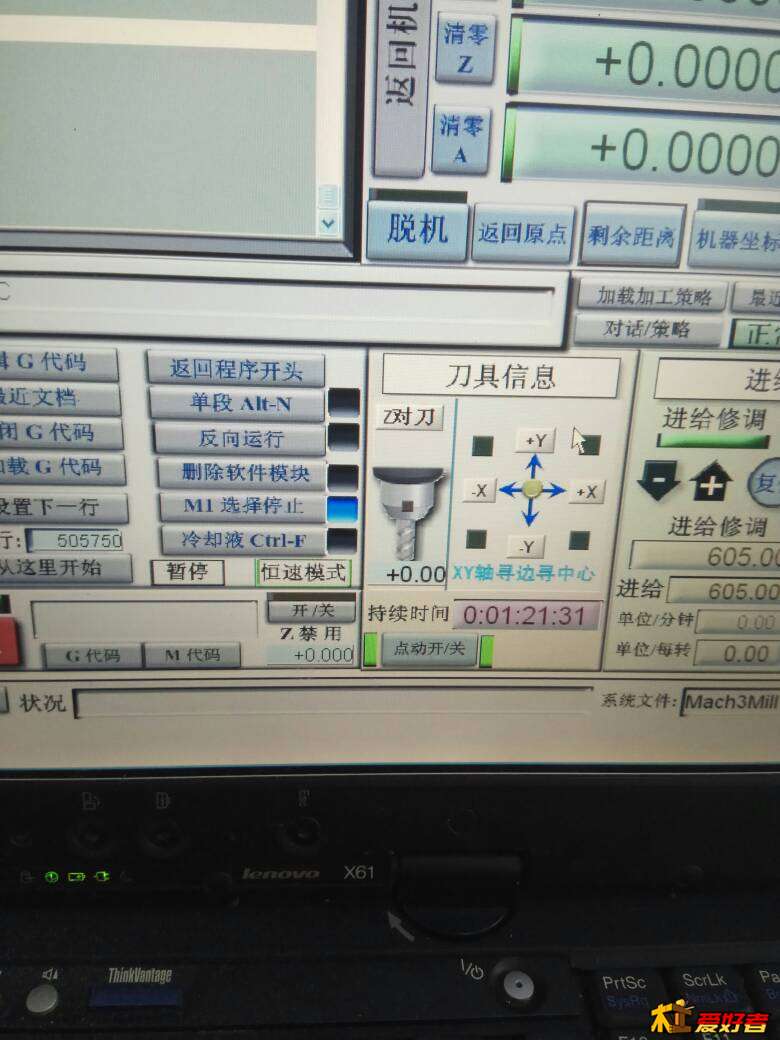

然后把下图对刀模块的数值改成0按回车。如图

4 e3 H2 `6 j1 ~然后点击对刀，这时刀会自动下降，接触到对方块后会自动清零Z轴。然后上抬一段。
; R: O0 d, d) G- y' c6 s然后进行下一步，把卡子从刀上如下，对刀块全程保持不动。把刀移动到你要的工件表面原点。

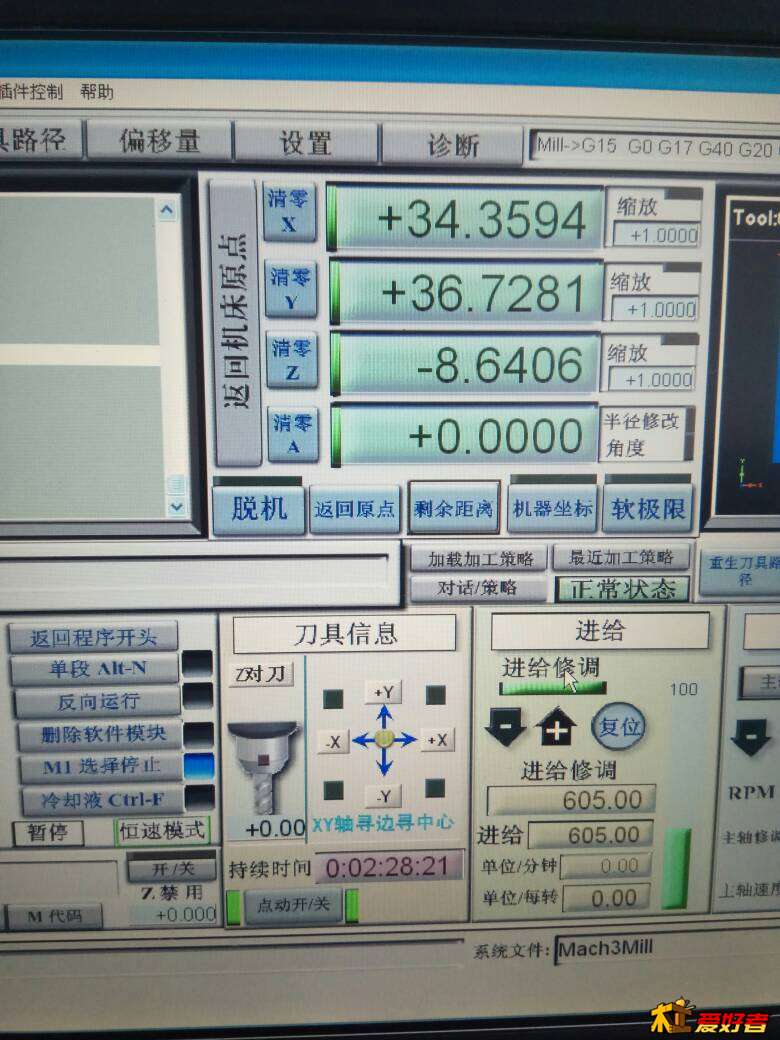

这时注意了，不要清零各个轴，看一下此时Z轴显示的数值，记住他，把它填到对刀模块之前填0的地方，按回车。
, {5 q# j) w& D( Z( r
( T: b. g! ^' K" ~

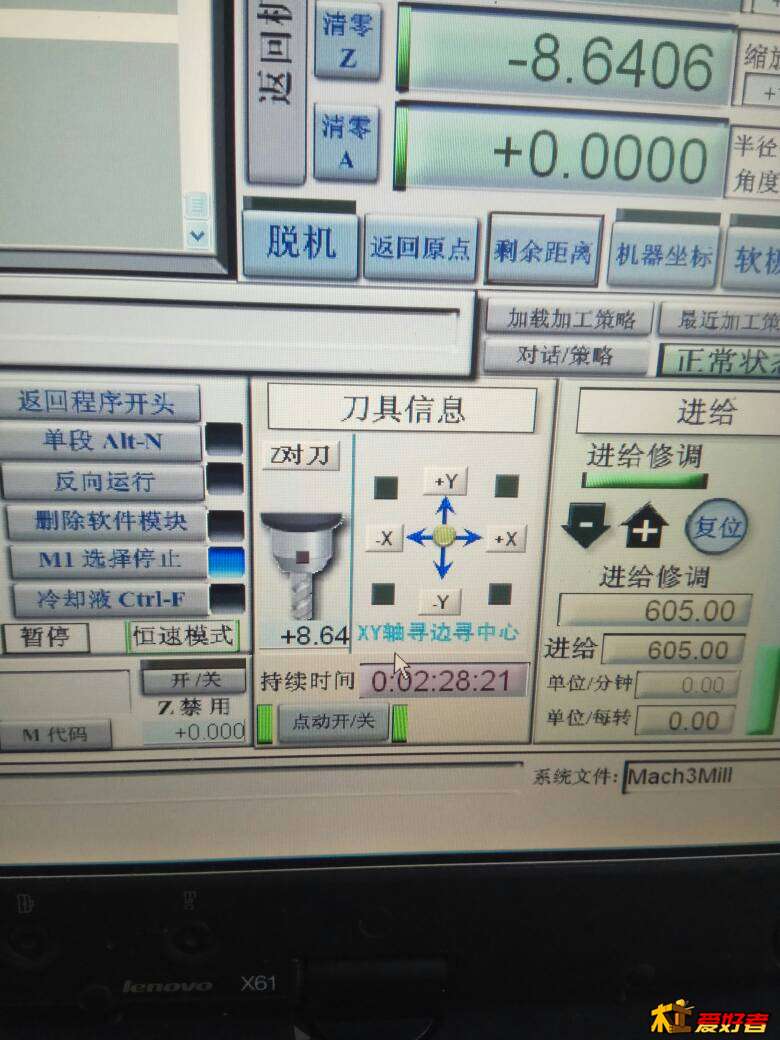

我图中显示的是-8.64 那就把这个数填到下面那里（填正数，也就是绝对值），按回车。如果你对刀块放的比工件面低，那就填负数。

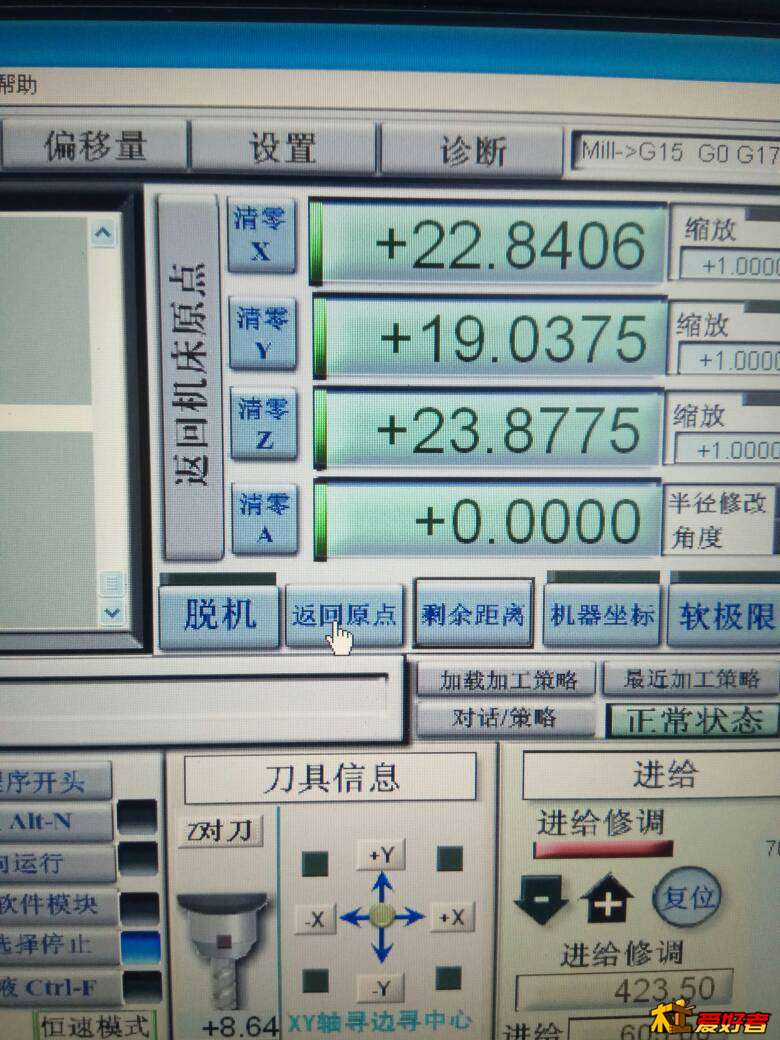

这个时候就可以清零所有轴开始加粗工了。粗加工结束后，直接换刀，然后再把刀移动到自动对刀块上面，夹上夹子，然后直接点对刀就行了，系统会自动重设Z轴数值，这个数值就是新刀具在之前工件原点对应的值。对刀完成后（如果你的对对刀块比工件面低，那一定要手动抬高刀具，否则就撞刀了！）点击返回原点。然后你就奇迹般的看到新刀具会停在之前的原点了。
$ W3 `# m3 P5 u. d

7 ~$ @8 ~; r" h& s7 A圆雕也是一样，就像上面说的，只要把对刀块固定到卡盘座上就行。只要对刀块的位置全程没有变，那Z轴数值就是准的。这个办法虽然前期准备麻烦，但是精度高，而且重点是换刀后对刀非常快，操作熟练也就十几秒。加工过程中换多少次刀都没问题。可以很好的应对意外断刀。
3 I" o8 N' S5 E; i8 o/ b最后说一下。可能有人的MACH3没有这个对刀模块，那么需要自己加载。具体方法如果有人出现这个问题再说。
& c; N! y0 k; D' |" n! N. l以上如果哪里说的不对，还请指教。
0 ?0 R; s  d& a

爱好者木弓

3 X+ }! \/ s. j1 g9 C% A

伪装者

一直眼看着对的，路过。。

玩木职守

可惜，没入行。想学，也没师傅！
& \' ?  w) S. O' |

csp201604

jerrylong

很好的教程，谢谢楼主

jjjtony

可否分享对刀软件，谢谢

CIEZ167

我还借了个定点对的，方便

木友木友

谢谢！没对刀文件啊。。。。。。

rebelking

写的非常清楚，

谭文林

图文并茂，教程详细，非常实用，谢谢分享

amz

学习了。。。

辉哥1

感谢楼主分享教导！

x751052

赞一个   学习雕刻机中~~希望能会用

luyouxiang

很好的教程，谢谢.
