楼主: ggxxbb

设计了一款铝型材雕铣机--结构部分

[复制链接]
发表于 2017-7-25 12:54:47 | 显示全部楼层
雕铣机?太强大了。
回复 支持 反对

使用道具 举报

发表于 2017-7-27 13:53:27 | 显示全部楼层
螺丝上的你会怀疑人生

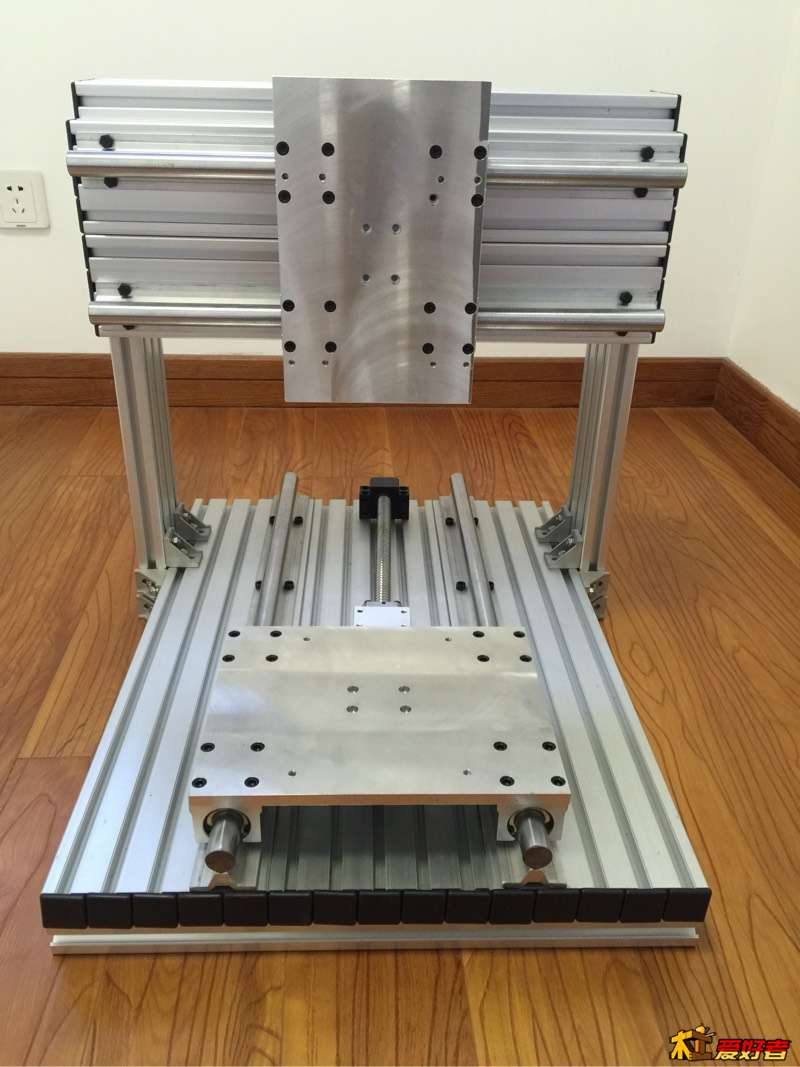

* k* E9 X9 u( U, g, B. O 135322q8hhq0gknhe0he1z.jpg

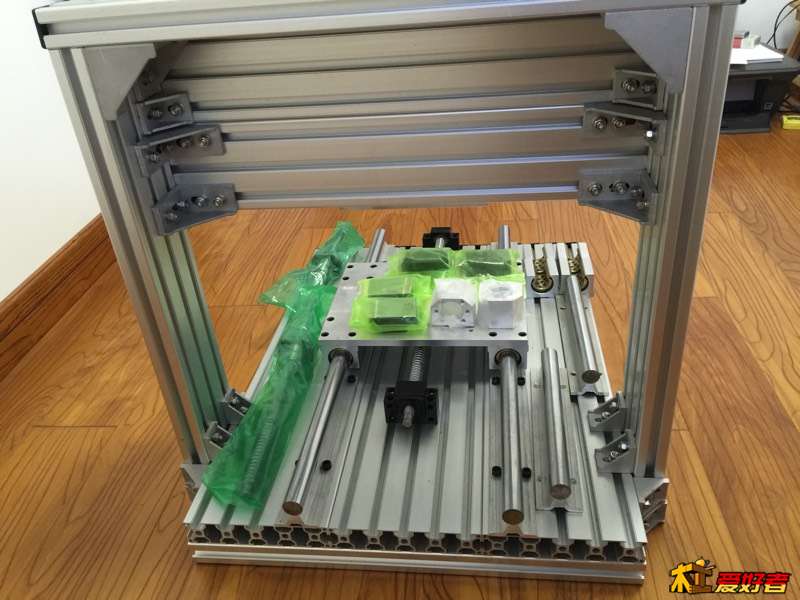

- U) M& d$ X8 Y; H$ x' E 135323ymonwqjwnzomqcqn.jpg ! o; S4 s6 q4 K( X/ V, |- g9 l1 l* J

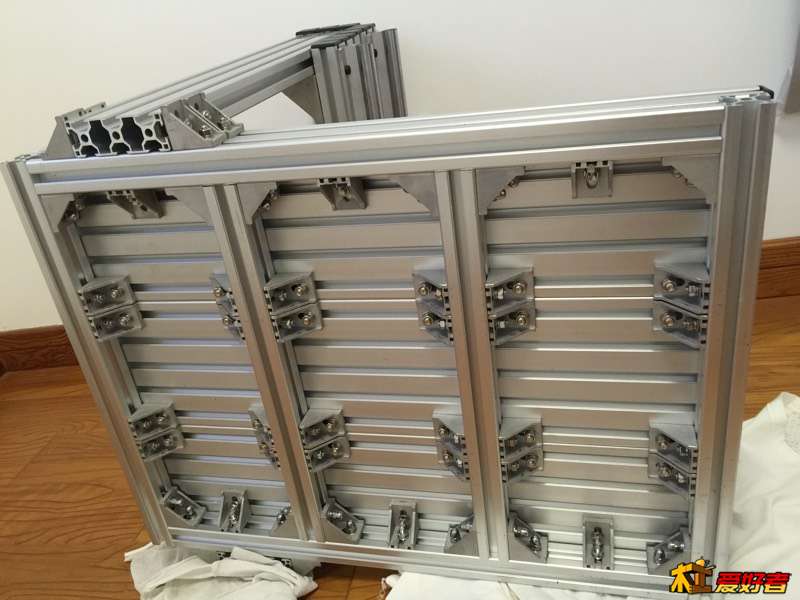

135324oz1vkeubk1x0fgz0.jpg / D& y, J: a0 e& S

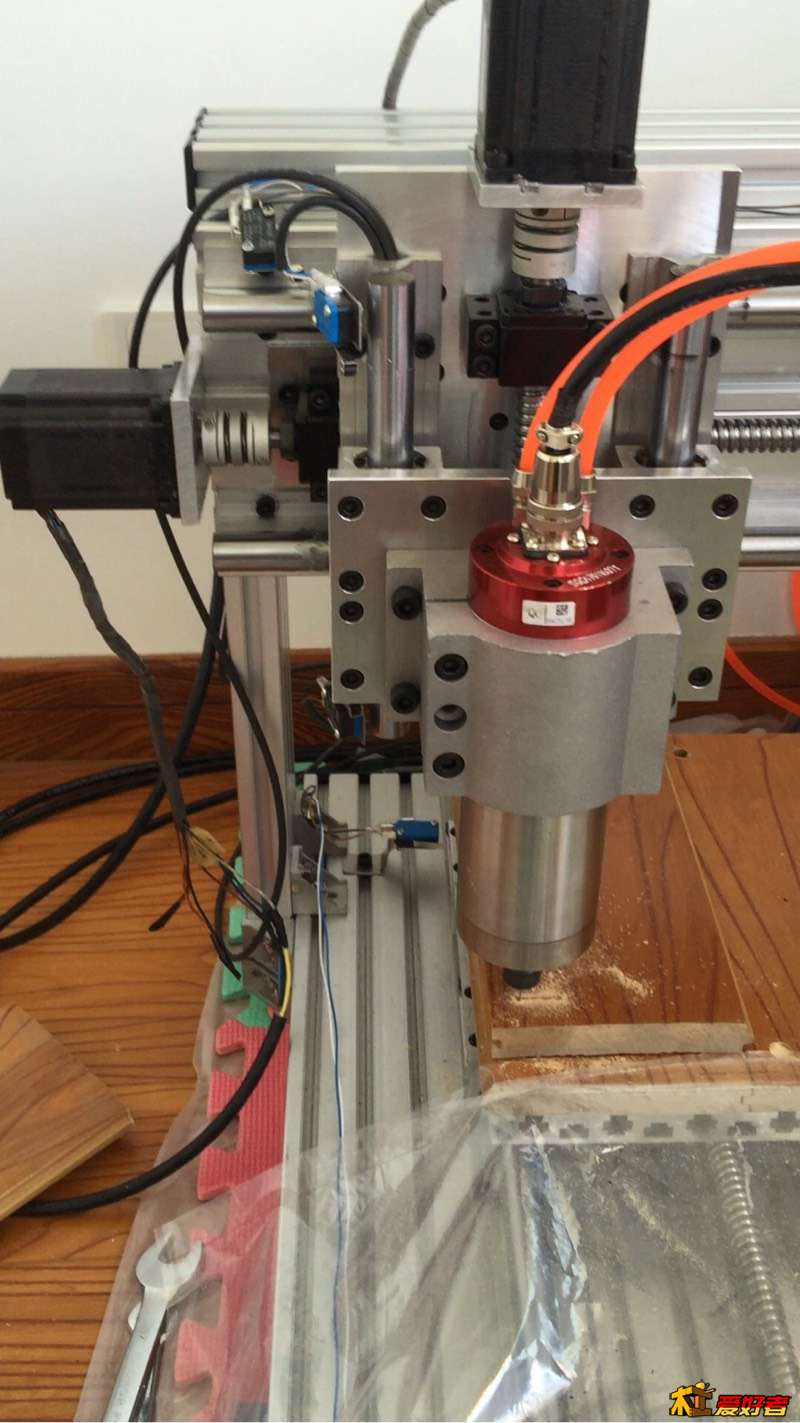

" F5 A* U9 u1 |5 G/ g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-7-27 16:45:52 | 显示全部楼层
不错的大行程机,滑块用铜套式的,很不错!- h/ f7 a1 C" F/ A
因为担心30系列铝型材(重型)做机架,强度弱了一点,所以决定使用40系列铝型材(重型4mm厚)做机架。SBR系列托轨的上下孔距为40mm(配合40铝型材槽距)的型号光轴太粗了,直径达30mm,所以选用了TBR系列托轨及滑块,光轴直径20mm托轨上下孔距为40mm。听说SBR托轨的滑块与TBR托轨的滑块可以通用(相同直径),设计Z轴时,尺寸可以灵活缩减了!
回复 支持 反对

使用道具 举报

发表于 2017-7-27 17:11:26 | 显示全部楼层
ggxxbb 发表于 2017-7-27 16:45
/ u6 O, |5 \: ^( B6 j$ R不错的大行程机,滑块用铜套式的,很不错!5 K! c; }1 f% X5 R& P* e- `
因为担心30系列铝型材(重型)做机架,强度弱了一点,所以决定 ...
- Z0 t% b5 J% ~$ o+ ~1 p* x  ]4 e
材料要是没买的话 还是重新设计 用铝板(或钢板)方轨+ g/ ]+ M$ @8 c- [+ U1 C* l& @
回复 支持 反对

使用道具 举报

发表于 2017-7-27 17:25:22 | 显示全部楼层
真不错,会设计软件的人都挺厉害的。3 y: s( t7 j, a% v; b6 g+ z
回复 支持 反对

使用道具 举报
