设计了一款铝型材雕铣机--结构部分

ggxxbb · 发表于 2017-5-23 14:16:51

本帖最后由 ggxxbb 于 2017-5-23 14:23 编辑

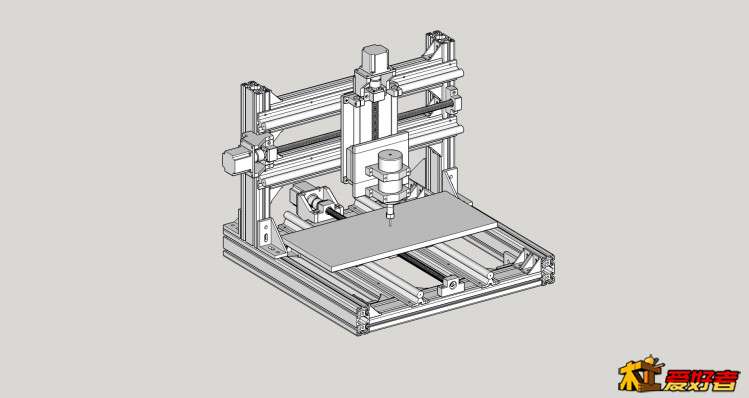

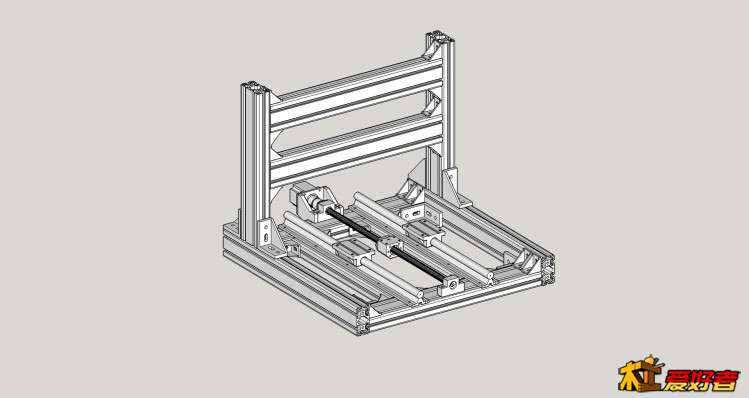

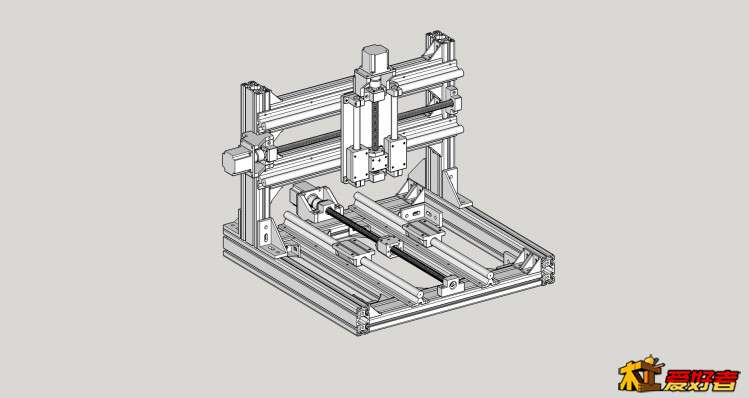

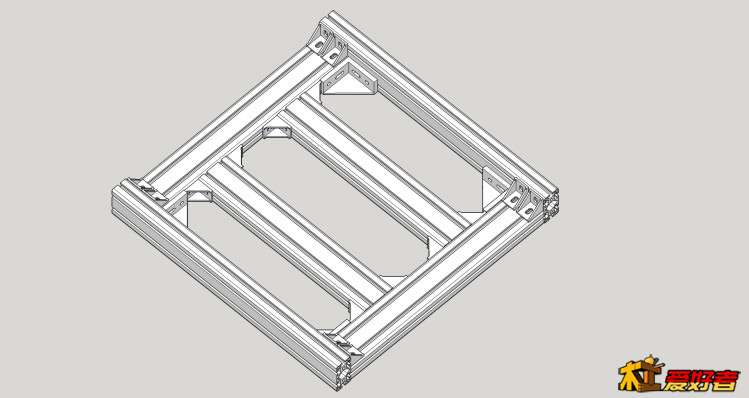

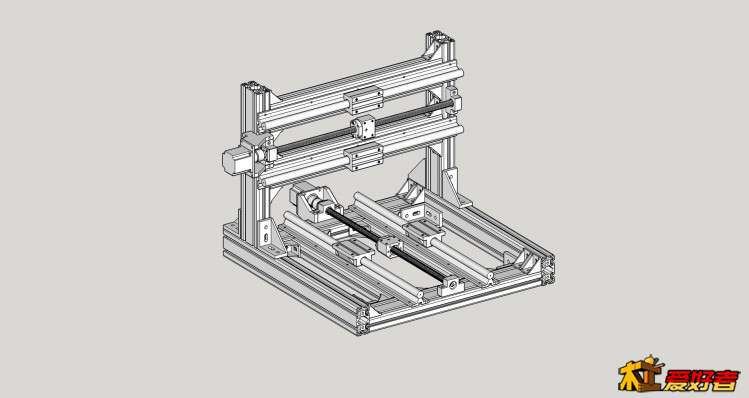

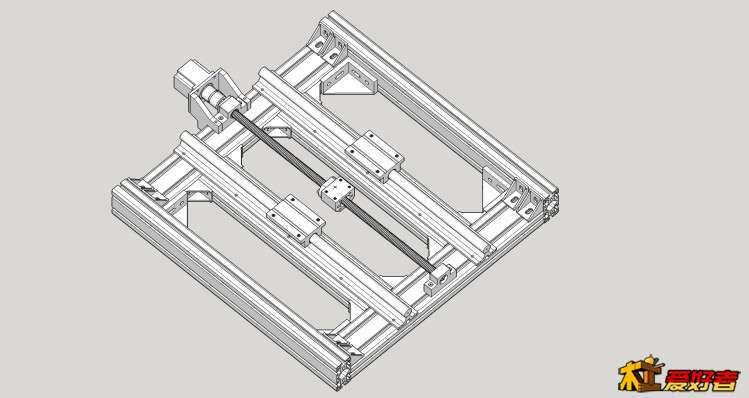

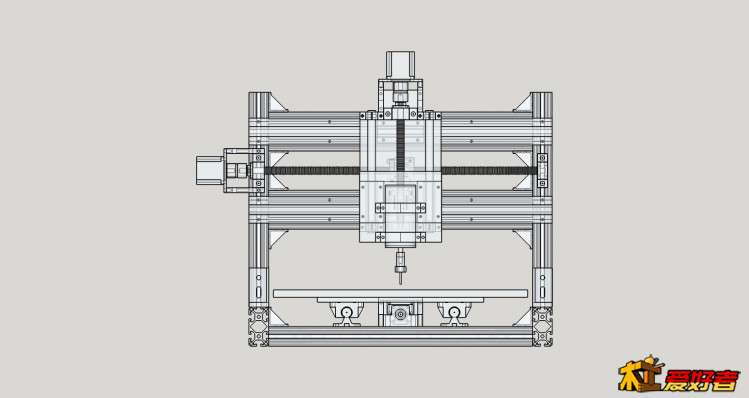

结构，定位于DIY雕铣机，材料易够，零件加工简单，没有凹槽结构，一般台锯手锯可以轻松对付，原有一台小的铝型材玩具雕刻机，割大孔、钻小孔、铣沉孔因为涉及精度就全靠它了，当然台钻也可以完成，零件的直线部分就台锯手锯线锯任选了。本来设计一款完全不要攻丝的结构，后来发现结构强度不太理想，加上攻丝练习了几次发现，也不难，就改成现在的情况。在不太要求速度的情况下，加强一下铣金属铝或铜的功能，所以用了铝托轨，为托轨设计了铝型材纵向安装面，希望能保证安装面的平整度和强度。（使用角码、T型、L型连接板，可以酌情调整。线轨的安装面要求看过安装技术规范后，放弃了，我做不到）行程为X400、Y600、Z120，Z轴在X、Y轴方向上可移动的行程也设计的较大，机架整体宽520，长720。X，Y 使用20光轴，Z使用16光轴。希望大家多提提修改意见！

zxcvooo123456 · 发表于 2017-5-23 14:39:42

还不错，就喜欢这种基本不需要怎么加工的结构

雕刻机之神 · 发表于 2017-5-23 15:02:34

型材现在很贵的……

随便搞 · 发表于 2017-5-23 15:17:27

我以前也想过，铝型材搭机架是最简单方便的了。你Z轴业可以用铝型材做，然后立柱前方也弄个斜的支撑。

yt188 · 发表于 2017-5-23 15:21:39

不错，，我正好有一些铝型材，，给个尺寸，谢谢。。。

jw18487153 · 发表于 2017-5-23 15:42:35

型材做不错的方法，y轴底板要加厚，难点在连接的牢固度和两根轴之间的平行度的调整。

1344185503 · 发表于 2017-5-23 16:06:38

型材做好调整，最困难的是拧螺丝，非常非常非常多的螺丝，工作量太大

Arthur，NEP · 发表于 2017-5-23 17:05:49

漂亮

stanlyaaa · 发表于 2017-5-23 18:42:10

很好看，顶一下

我舞影凌乱 · 发表于 2017-5-23 19:35:02

楼主能分享一下图纸吗，我做的钢板机现在做到半路做不下去了，原因是加工费太高了，想用铝型材做，无奈没有铝型材设计经验，想请楼主分享一下图纸

ggxxbb · 发表于 2017-7-25 00:27:24

本帖最后由 ggxxbb 于 2017-7-25 08:54 编辑

采纳网友们的意见，重新设计了雕铣机。

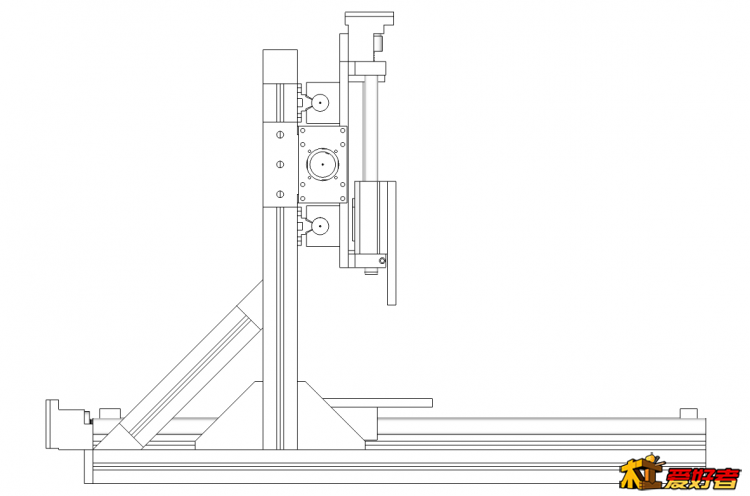

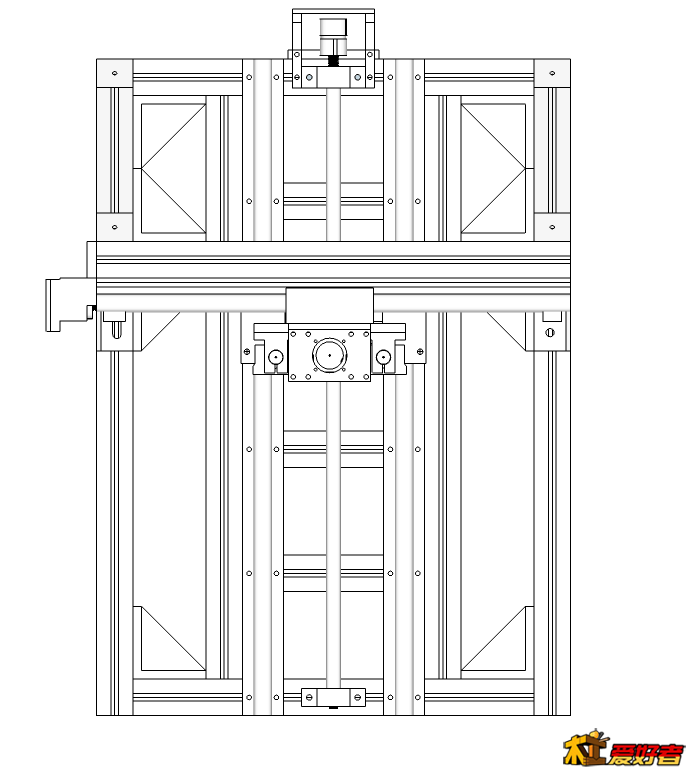

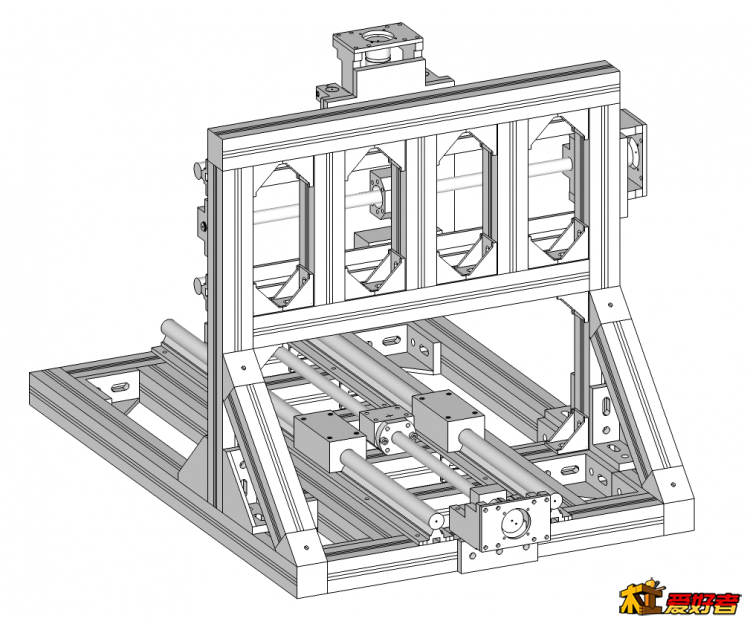

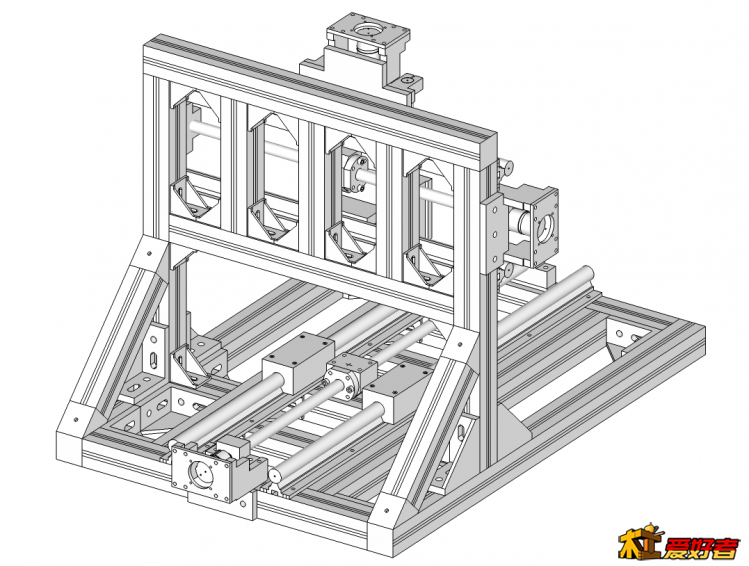

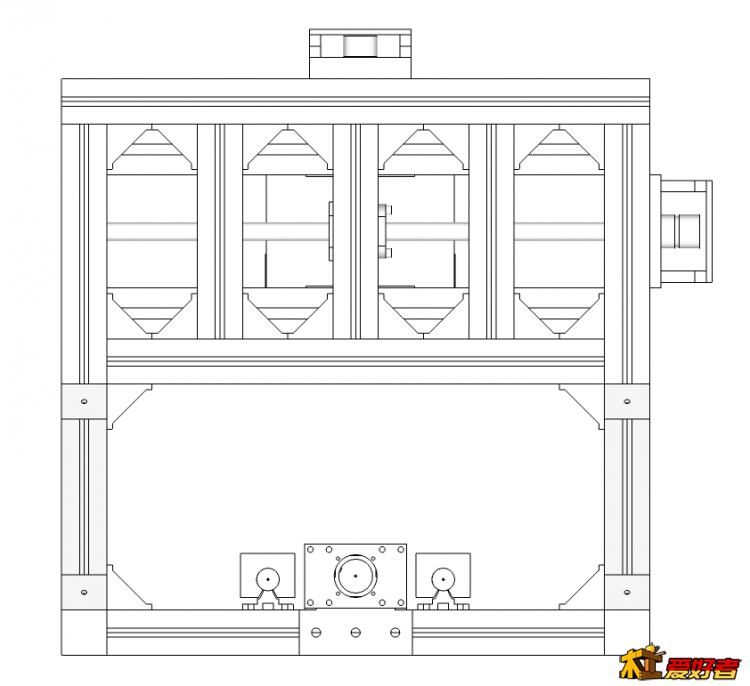

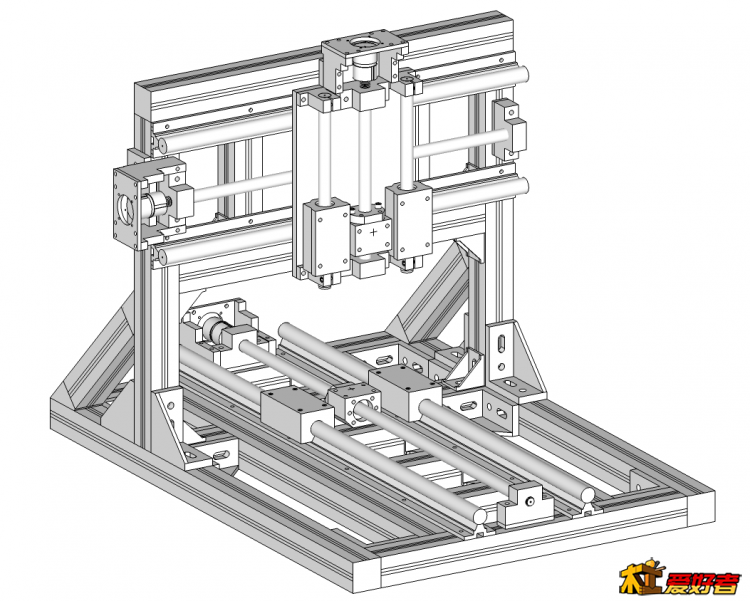

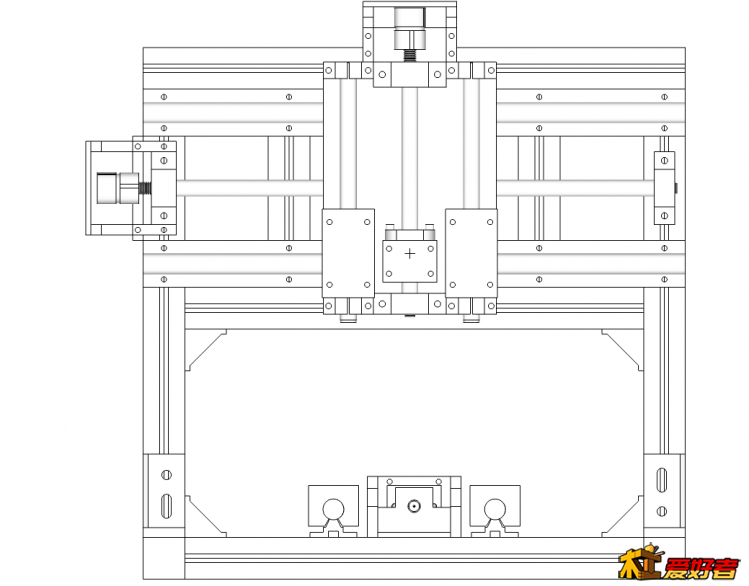

结构，定位于DIY雕铣机，机架宽620mm，高530mm,深620mm 行程为X500mm、Y500mm、Z120mm。机架使用4080重型铝型材，X，Y 使用20光轴铝托导轨，Z使用16光轴。

20光轴铝托导轨，使用TBR20铝托导轨，因为只有TBR20的导轨，上下两边孔距是40mm的，与4080铝型材配合。SBR的铝托导轨孔距与光轴直径不太合适4080铝型材。另外，X轴TBR20铝托导轨没有与TBR20滑块配合使用，而使用SBR20滑块，因为涉及Z轴尺寸需尽量减少。

希望大家多提提修改意见！

jhb52 · 发表于 2017-7-25 08:49:26

楼主将这个JJ能够洗铝，大大增强我山寨一个型材机信心。

ghgbmnmaps · 发表于 2017-7-25 09:09:41

好详细的图片，学习了

xinxinzhihuo · 发表于 2017-7-25 11:29:18

喜欢，哈哈，不错

xjmnb · 发表于 2017-7-25 11:57:25

感谢分享！！！
