纸上谈兵：设计个反角度的歪嘴刨

龙非池中物

紫小檀 发表于 2017-5-22 22:51
　　其实，我到现在，都没搞懂，机械设计，他到底是个什么样的专业？还是，还要分很多的不同专业？{:1_57 ...

确实分支很多。现在的工业主要分机械和电气，机械占了半壁江山。物理学是机械的一门基础学科。比如金属的热处理和表面处理，也是其中一支。

紫小檀

龙非池中物 发表于 2017-5-22 22:47
哎呀我终于看懂了！原来还有这种细微的分别！长见识了！以后试试。

' o: G, j" U- ^/ |& [- c4 u版主，说的也没错，凿子，刃线是不能斜的，不然，枊眼宽向侧偏，宽度就会出问题。而凿子刃面斜，只是凿切下来的木屑片斜，所以，在凿枊眼宽，到线时，凿子平刃面。
( l4 |1 ?$ a$ B6 q


* R5 t: s9 k4 v  c
) [9 z  Y- J7 [  S8 Z斜凿，用于船作，打拼板斜眼，相当于钻头打孔时，沉头孔作用，非普通枊眼用凿。
, F  D" V; A! B# _3 a+ |( c1 O

龙非池中物

1 g. A: Q' D' |: Q: `

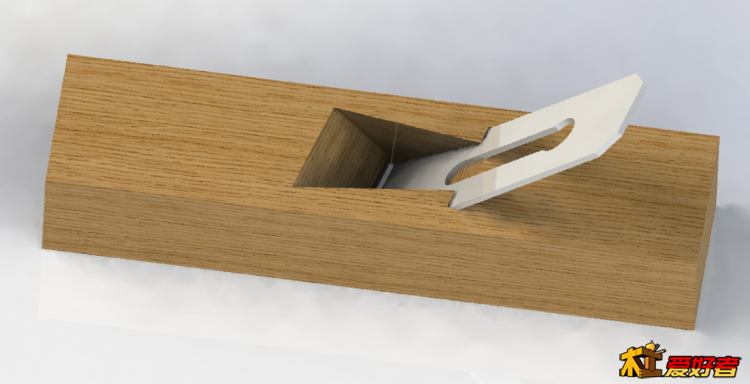

$ @1 v' K3 G; ^( g; `* H, c! S- q补充渲染图
2 T$ I5 U: W: j* H0 E* W5 u+ Z

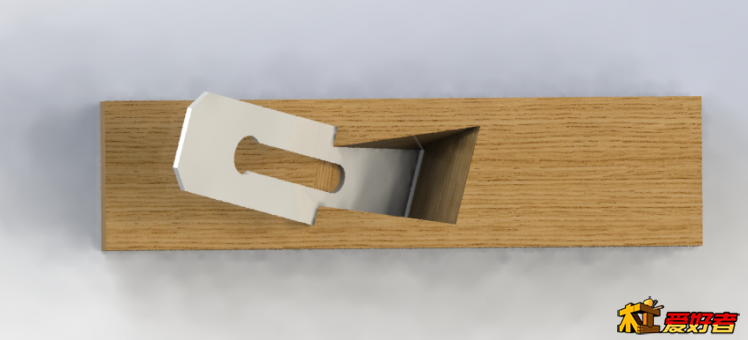

; ?% v1 }6 F" x' A3 B@金光律师 逼真吧
6 {- H" G$ J4 g

雨树霖峰

龙非池中物 发表于 2017-5-23 11:23
8 m2 q# d! [  L9 U补充渲染图

理论上是可行的。。。。而且也不难用。。。不过实际制作中。。我觉得有几个难点。。。。
' P6 X4 d& d8 Q2 j4 J" L
) `- a( I2 }' Z% j% R3 h一是辅助线计算。。。在假设刀体固定在45度倾角的情况下。。。随着刨体刃口由标准式样中与刨体垂直横切逐渐平面旋转出角度。。。角度变化。刨刀随之旋转。。。画图时很简单。。转就是了。。。但是实际制作的时候。。。。因为刃口要保持平直。。所以首先要确定一个任意的刨床刃口夹角。。在确定了斜角的情况下。。如何在刨床上准确的画出刨槽的各条制作辅助线。。。这个要细琢磨一下。。需要制作者有较高的空间几何思维能力。。。
4 O6 @" {* S6 K, s7 f5 s
二是刨床刃口夹角。。。刨刀平转的情况下。。刨床的宽度肯定会比标准样式要宽。。。。我初步想了下。。。这个宽度变量是呈抛物线式。。在刨床刃口与刨床成平面45度夹角的时候宽度最大。。。。。。。。在实际操作中。。选多大宽度刨床合适？。要提前想好。。。这个宽度又会限制刨刃口夹角。。。所以在第一点时提到的选定任意一个刨床刃口夹角是不合适的。。。。这之间的变量关系要计算清楚。。。
) m) ?$ c- {2 r3 I* p
三是实操。。这也是最要命的。。。在各种数据计算清楚的情况下。。怎么准确的做出来？。。。。手上要有功夫。。。为了不堵刨花。。各个细节。。尤其是千斤。。不能粗糙。。。。。比较费劲。。。
; k9 j! q. |$ ?+ D

龙非池中物

雨树霖峰 发表于 2017-5-23 11:57
理论上是可行的。。。。而且也不难用。。。不过实际制作中。。我觉得有几个难点。。。。

6 e! G% V2 v3 Q0 X一是辅助线计 ...

1 h3 r$ M0 X! |; _" R* V2 z老哥您分析的很好，人的立体思维有限，手动制作的误差也大。
6 T! A4 C- E) D6 r

ahyj8888

感谢分享

龙非池中物

ahyj8888 发表于 2017-5-23 19:11
0 T9 K, D% c/ C( H6 t' C4 ?感谢分享

  j. ?) G. ]% A( k  v9 ?朋友，听我一句劝，放下凿子，走出木工房，读几本自己喜欢的书，白天去阳光里走走，骑骑自行车爬爬山，天黑了约几个好友喝喝茶、聊聊天，随便做些什么。 一天下来，你就会发现， … 啥子意思也没有 …… 还是做木工有意思
3 r; |' g/ `) {6 G' o" A

Angel-killer

龙非池中物 发表于 2017-5-22 11:55
( K' z8 D* ]9 F0 R, _' j1 i就是这样！真是惊喜啊！能说说使用效果吗？

锋刃向左吃刀，推刨的过程中刨子会向左飘出，只有右边才能钉靠山挡条的。
2 v! e9 m' r; x2 ?/ n

龙非池中物

Angel-killer 发表于 2017-11-24 23:32
锋刃向左吃刀，推刨的过程中刨子会向左飘出，只有右边才能钉靠山挡条的。

! C) G+ n1 ]6 F9 q. K不会的，这个反作用力在实际使用中感觉不到。详见我另外两个歪嘴刨帖子。

爱未来

战场归来 发表于 2017-05-22 22:08
楼主勤于思考、勇于创新的这种精神值得学习，但是，成功改造过去的经典之作，还是相当困难的。
这种刨子，通常叫歪嘴子，通常用来直接裁口，或者修理裁完口的两个面的。由于刨刀的独特设计，可以使刨出来的两个面相交，不留死角。刨刃的尖角主要用来刨光两面的交接角，另外刨刃这种斜度还有自动向里靠近的作用，如果一旦角度相反，使用时就得使劲向里靠，不然就会向外跑，使裁完的口就会留有台阶。所以如果想裁口的话，这个角度方向是不能更改的。
% _0 p6 h% o) M如果不裁口，只是刮料，楼主的做法还是可行的，我有一段时间没有二包子用，就是使用歪嘴子当二刨子的。不过一点优势都没有，不但不拿戗，还要时时刻刻防备着旁边的牙咬到你。

% l4 v9 F) T" }5 d9 H5 O6 W0 X老师傅你好，我最近收了两个斜口刨，非常锋利，我很喜欢，只是不明确它的用途，在论坛里查了好旧的帖子，看到你的发言，特地请教。请问斜口刨是用在什么场景的，有什么讲究，如能看到这个帖子请不吝赐教，小白不胜感激

来自苹果APP客户端

3189kook

谢谢楼主分享！！！

战场归来

爱未来 发表于 2019-7-31 11:54
- |9 f; D( M+ ^  j, q& r老师傅你好，我最近收了两个斜口刨，非常锋利，我很喜欢，只是不明确它的用途，在论坛里查了好旧的帖子， ...

5 A2 l2 o% ]7 X! h过去，在建筑上的窗户口和门口都是木材制作的。每一个窗户或者门的四周的木框上都有1X4厘米的凹槽，用来定位和密封窗户和门四周的缝隙，这个凹槽就是木工所说的裁口。过去裁口有几种方式：1用槽刨在里面扒一个一公分见方的槽，外面余下的三公分用斧子砍掉，剩下的少量不平位置用歪嘴子修理平整。也可以不用砍，直接用歪嘴子大切削量刮掉。
2歪嘴子钉上靠山，直接大切销量刮掉，这种少了一遍程序，但是要多出力气。后期把二刨子侧面裁口，钉上靠山直接推更能使出力气，有力气的能刮2毫米的刨花没问题，基本够深后，用歪嘴子做最后修理，使之光洁。
3有了电锯后，锯两遍就能锯出口的形状来，但是锯口印记还要用歪嘴子修理光洁。
: O& Q( w: V: Q( f6 w  i1 O4有了电刨后，裁出的口大面光洁度尚可，小面略有粗糙，有时还需要用歪嘴子光一下小面和倒棱。
& I+ `2 T8 b8 y$ I3 ?歪嘴子裁一公分的小口也可以，比如玻璃口。只是有点大材小用，用小的边刨更灵活一些。

爱未来

战场归来 发表于 2019-07-31 20:15
过去，在建筑上的窗户口和门口都是木材制作的。每一个窗户或者门的四周的木框上都有1X4厘米的凹槽，用来定位和密封窗户和门四周的缝隙，这个凹槽就是木工所说的裁口。过去裁口有几种方式：1用槽刨在里面扒一个一公分见方的槽，外面余下的三公分用斧子砍掉，剩下的少量不平位置用歪嘴子修理平整。也可以不用砍，直接用歪嘴子大切削量刮掉。
2歪嘴子钉上靠山，直接大切销量刮掉，这种少了一遍程序，但是要多出力气。后期把二刨子侧面裁口，钉上靠山直接推更能使出力气，有力气的能刮2毫米的刨花没问题，基本够深后，用歪嘴子做最后修理，使之光洁。
3有了电锯后，锯两遍就能锯出口的形状来，但是锯口印记还要用歪嘴子修理光洁。
4有了电刨后，裁出的口大面光洁度尚可，小面略有粗糙，有时还需要用歪嘴子光一下小面和倒棱。
歪嘴子裁一公分的小口也可以，比如玻璃口。只是有点大材小用，用小的边刨更灵活一些。

非常感谢老师傅

来自苹果APP客户端
