力山台钻工作台改造，追求高精度，高效率，高安全性的DIY产物。【视频已添加】

ahyj8888

楼主你好，激光头能给个链接和调试的细节么？谢谢

热乎雪糕

ahyj8888 发表于 2017-5-15 14:57
楼主你好，激光头能给个链接和调试的细节么？谢谢

https://item.taobao.com/item.htm ... &_u=f1hn8ef8c7b

# U2 b* ^0 D- j+ r& x: X! x# f5 x调试也没啥细节呀，就是固定到台钻上，尽量不破坏台钻的原有结构。
. E0 l3 s5 a+ u' o9 P
然后拧头来调整激光的粗细，这里注意一下，拧的时候向内压，再回旋一点，然后再继续拧一下，重复上面动作，否则头会拧掉，别问我怎么知道的......

4 h0 I* q  U) a) n调好激光粗细之后，需要用热熔胶滴一点在头部链接位置，否则头会活动，滴的时候注意，千万别弄到别的地方，不要弄脏镜片，否则就废废了。基本就这些。
/ @/ E5 u0 C% S6 F- H/ F9 l& H! g6 A

lwrcre

文风幽默！台子漂亮，

ccddddcc99

这个工作台可老鼻子钱了

pf4

7 r8 c  Y! q  O3 i. _5 Q5 b: E
/ U7 k9 S4 w, `, N6 x* }$ T日总  快过来收版税

pf4

) A7 r1 Q5 m, z; U
日总  快过来收版税
( b5 v! F/ @: \; u* ]7 q; o
* P0 G& \9 w+ ]2 Z& ?

LN玉树临风

楼主不知道是哪个行当，就这张图片就看出做工了，这个铸铁工作台做的相当粗糙，就是小作坊的水平，黏土砂铸造的，表面粘砂痕迹都没打磨。加工精度咱看不到，但就材料来说就不精致哦。

LN玉树临风

楼主如果是我做，直接用铝板加工，这个电木板没铝板耐用的。

ahyj8888

师傅你好，激光安装好以后，台钻为适应不同的工件高度调整会影响激光的定位么？谢谢

shrlyq

哥们，我顶你，这工作台太给力了，1500值了

快乐老实人

有个这么好的工作间真的令人羡慕

咖啡伴侣

请问楼主：1，激光灯是怎么装上去的？  2，装上工作台后会影响升降，你有解决方案吗？

ywyx1

# ^' c2 k% z" s, `; i4 N+ @; h

热乎雪糕 发表于 2017-5-15 00:10
/ h0 M7 H2 X" E0 N7 Z- `, y感谢回复

2 ]8 a8 z& O6 K1 b0 S1 ~- e. y8 i我之前做过一个，是木头的，虽然由于受伤导致板子没压好，不过也实验了一段时间，还好，胶没 ...

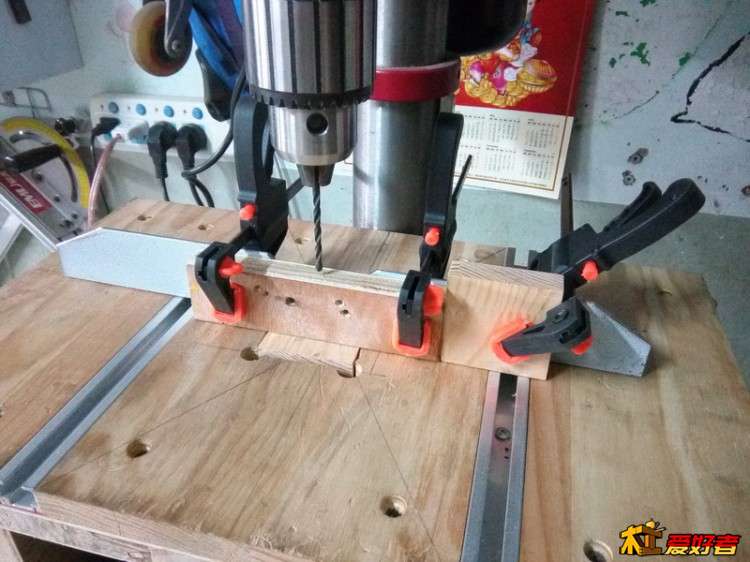

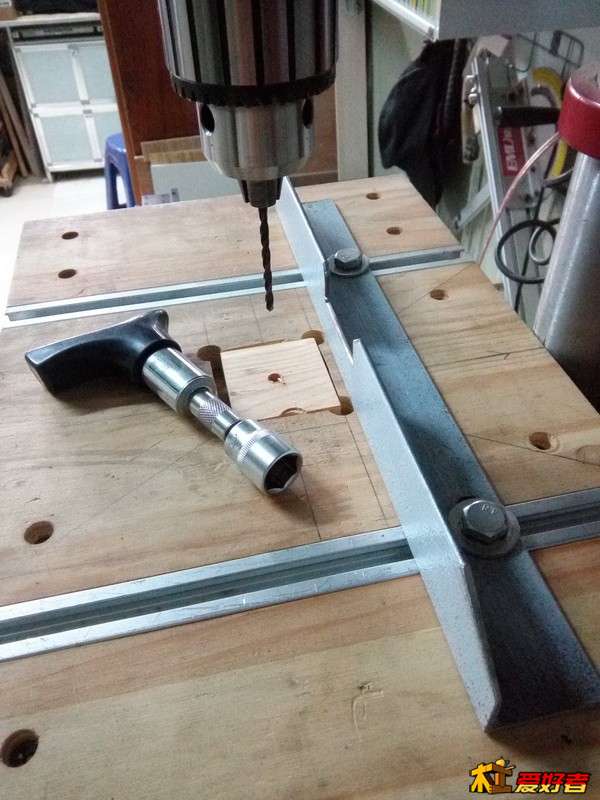

靠山没问题就好，投入这么多估计你对它的期望值不低，希望你用得顺心。下面是我现在用的靠山和定位块及工件的固定方式，跟你的比起来实在寒酸，见笑了。

7 K. O% i2 r, n6 ?

( i; C  y' j( E

, s6 X; G* T# \* F! B+ z

ywyx1

热乎雪糕 发表于 2017-5-15 00:17
! T8 t7 w8 H. I& W5 I: S哦~~~你说的替死鬼我想明白了，是开个孔，中间放块木头，免得钻孔的时候背面出毛边。不过我设计的是用力 ...

72块木料每个上面钻4个孔，如果这些孔是同样粗细的话，可以不用换木块。
" V; J( z) b: F5 q: f' Z% \

ywyx1

龙头 发表于 2017-5-15 08:38
& k" p: z) a- L# ?+ g人自打出生就开始烧钱，但我感觉你这活的烧法不对。换我是这样烧的，你参考一下。1000块买个铣床的十字虎钳 ...

十字虎钳和工作台各有所长，十字虎钳在要求高精度尤其是金属钻孔的时候好用，但在钻木材的时候没有工作台便捷、效率高，做了工作台后，我的十字虎钳很少用，基本闲置。
