力山台钻工作台改造，追求高精度，高效率，高安全性的DIY产物。【视频已添加】

热乎雪糕

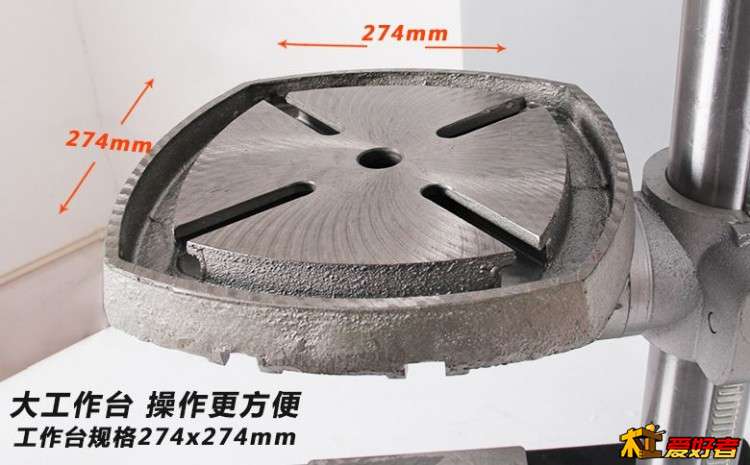

力山的台钻不错，精度挺好，震动也不是特别大，外观还霸气。但用过的朋友都清楚，那个随机的工作台真是不怎么样。



如果是金工或许还好些，但木工用它来弄点东西可是要了命了。由于不是整块铸铁，台面上下都有凹凸，所以连快速夹都上不了，只能用手来固定，但开机一瞬间产生的震动足以让工件偏移，毕竟在机器面前人类的力量实在太渺小了。

用它钻过几个孔，只能开机之后对孔，对好左右偏了前后，对好前后偏了左右，估计也是本人功力不够，总之这个台钻用的我是闹心巴拉，一气之下，在家里摆了将近一年愣是再没用过。

可是近期要在花园弄个凉亭，有数十块木料打上百个孔的需求，手钻无法确保垂直度，再说小件也不好打孔，台钻是花钱买来的也不能真当废铁，所以只好痛下决心，不惜成本对力山台钻的工作台进行改造！

改造初衷：

高精度：没啥说的，对好孔下钻之后，不允许有丝毫偏差。

高效率：适合批量加工，支持单料一次开4孔，同批次工件无需对孔。

高速度：打单孔简单快捷，无需繁复设置。

高安全性：把持工件的手彻底解脱出来，工件再不需手扶。

高便捷性：各个附件均可随意安装、移动、固定，拆除，相互之间不干扰。任何附件紧固、解固均无需其它辅助工具（手拧即可）。

高适应性：在可加工范围内，无论方的，圆的，扁的都能打孔。

高稳定性：绝不允许随意变形，受不了裂了，弯了，拧劲了。

综上所述，我开始了长达N天的设计之旅。就像大家常说的那样，当你看到一个成果的时候，会感觉它非常简单，说句不好听的：给狗块大饼子，狗都能干。但是，当你面对的只有要求，一件一件来实现，通过自己完成构思到实物之间的整个过程。并且周围的环境根本无法接触此类东西，无法获取现有的经验时，真挺费劲的。

首先我之后自己用木头做了一个，但是在粘胶的一瞬间，腰闪了，咔的一下，疼的大汗珠子啪啦啪啦往下掉，一动不能动，所以很正常的，木头没粘好......（本次投入全部泡汤，包括木料钱，滑道钱，靠山钱......这些就不算成本里了。）

吸收之前的经验，第二次我决定使用电胶木A板来做，原因很简单，抗变形能力强，自身强度高，无需担心润滑油侵蚀问题（将来或许有钻不锈钢的需求，提前做好准备。）于是我设计了图纸，在淘宝找电胶木加工的人帮做，价格不菲哦。

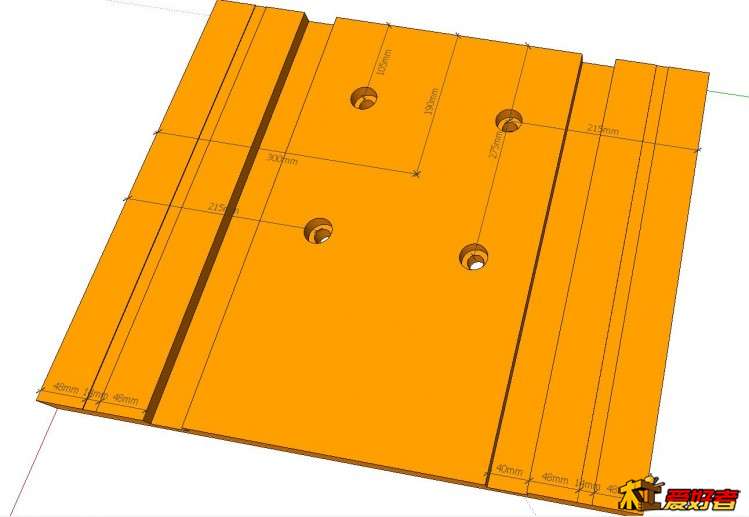

下面是图纸，有需要的朋友拿去，不是力山也没关系，自己改改就能用，草图大师的。



图纸↓

台钻工作台.skp (136.17 KB, 下载次数: 44)

2017-5-14 19:29 上传

点击文件名下载附件

在淘宝找了个卖家，30mm厚A板，加工成600mm*500mm的工作台，精度承诺0.2mm左右，收费400元软妹币。承诺次日发货，没发，问说发了，第三天还没发，问说发了，第四天还没发，问说发了......一怒之下，退款！投诉！然后掌柜打电话来骂我，说知道我地址，要砍我，要杀我全家，要......我说机票，住宿我包了，求砍，全家求死，速来。然后卖家用呼死你玩我，可惜我那个号是专门在淘宝用的，挂上防骚扰睡觉，毫无察觉，HOHO~~之后，淘宝判决掌柜赔偿我20元违约金，哇塞，我都不知道，在淘宝说话不算居然是要赔钱的......

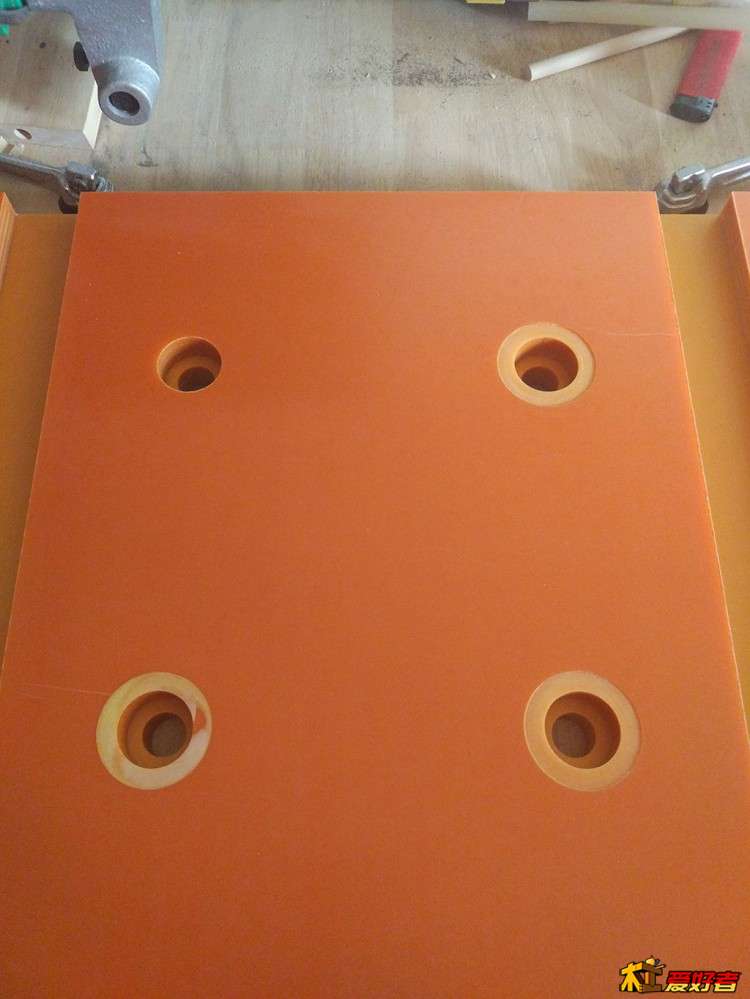

又找了个卖家，35mm厚A板，加工成600mm*500mm的工作台，精度承诺0.2mm以内，收费480元软妹币。承诺次日发货，次日即发。三天到达，精度尚可，但是！特么的但是！这三个圈是哪来的？我的图纸上有吗？这东西磕碜不磕碜？



再说你就算弄你也弄四个呀！剩一个算怎么回事？知不知道什么叫协调？

我真怒了，定制这电胶木板子花了我前后一个多星期时间，我凉亭木料都到了，马上就开工了，哪还有时间在这扯呀？好在这个掌柜不是杀手出身，言辞也甚为真诚，并且答应给个小小的补偿。我心想算了，谁都不容易，这东西邮费就七十多，一来一回就一百五，加上板子成本，无论是退货还是换货，都够小掌柜受的，就这么嘀吧。但是！我心里是真的不爽，真的不爽！那三个圈看起来就像三颗拆封待用的杜蕾斯......

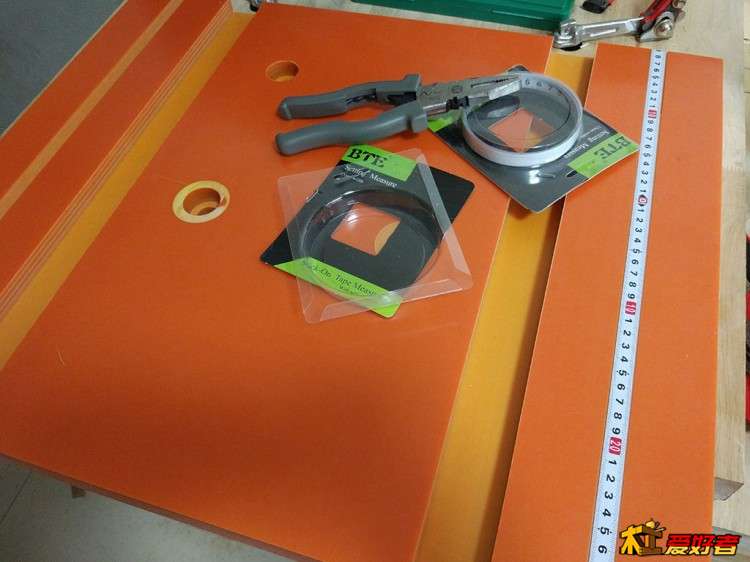

既然决定留用了，就赶紧干吧，粘尺，这个尺真的是太不值得了，就一根破钢皮子尺，凭什么卖的比普通卷尺还贵？23.75元一根，还不包邮......没办法，认吧，这是我能找到的唯一中分尺了。两条加邮费55.5元软妹币。

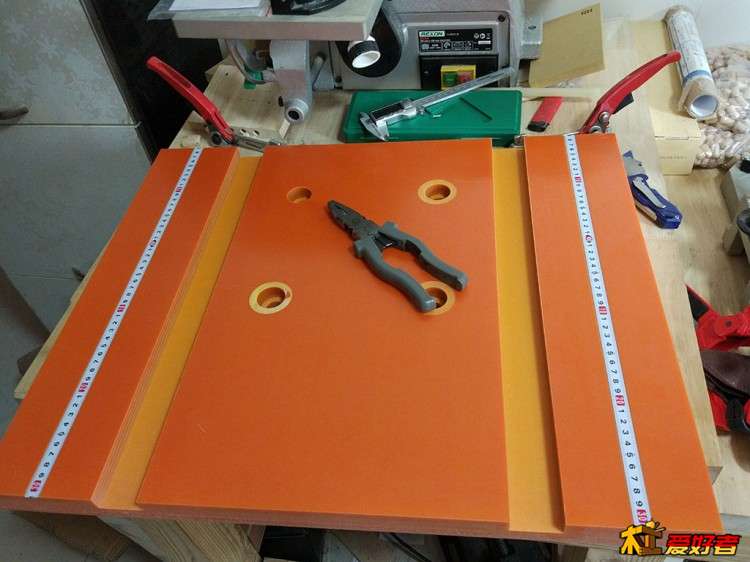

两条都粘完了瞅着是不还行？↓

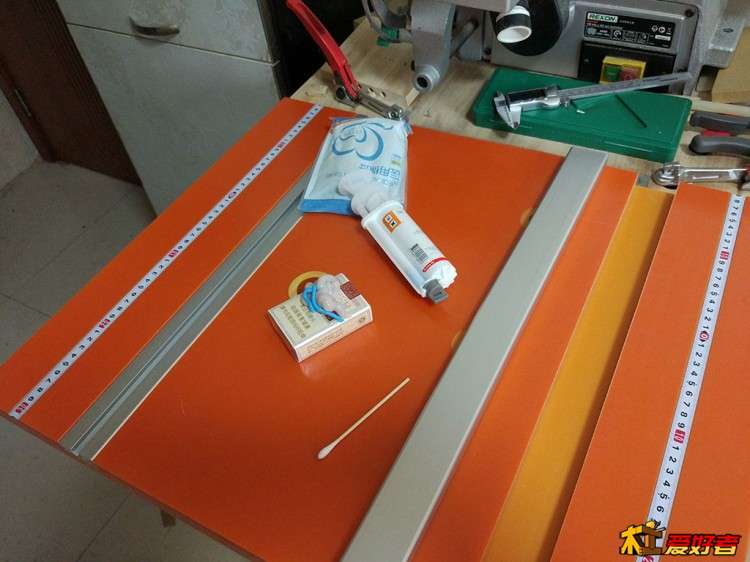

接下来沾滑道，为了增加强度，我买的不是木工滑道，而是直接买的铝合金型材，1640滑道。这个东西还行，价格挺便宜的，至少不像中分尺那么变态。两根加邮费花了49块钱。



胶水买的ergo焊接胶，我怎么觉得这玩意就是AB胶呢，无论是形式还是味道，都没差别，唯一不一样的地方就是它比AB胶贵。49.9元包邮。

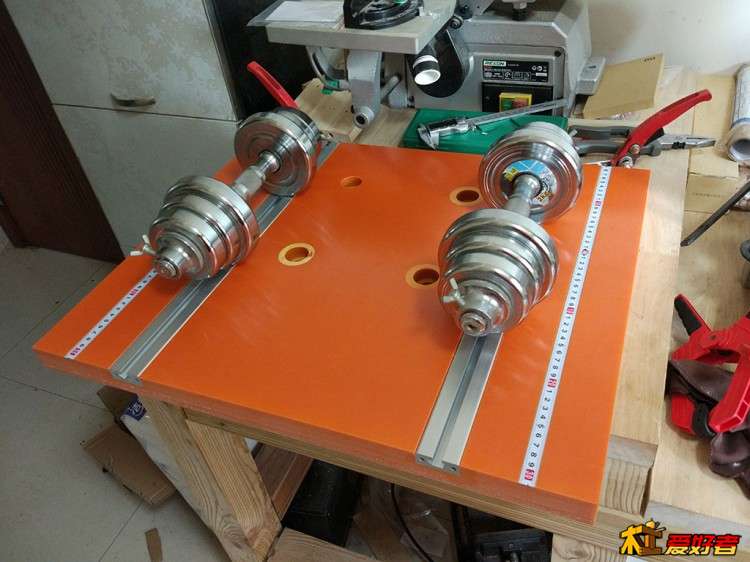

粘好了就开始锻炼身体！



事实上滑道和靠山是这个工作台的核心，一切功能的实现都围绕着它们，重中之重，也因此，包括胶水，我都花了大价钱，主要图个踏实，否则万一哪天一用力，咔！滑道掉了，多尴尬......

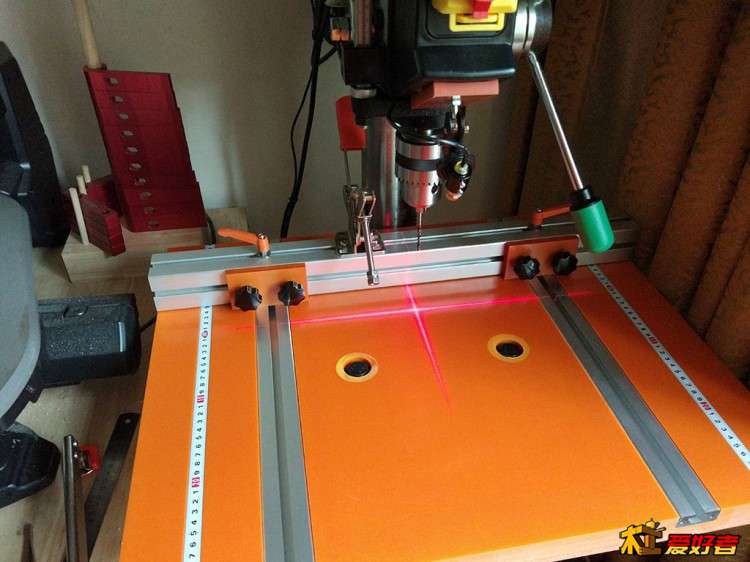

上正餐吧，这就是安装之后的效果。

为了提高效率，我给台钻配了套激光，由于就奔着弱光去的，还真挺便宜。激光发射器+支架+电源+邮费一共才花了55块，低于预期呀。不过固定上比较麻烦，支架底座装不上就被我拆了，换了块电木板，结果力山电源盒还有弧度，又打磨出个弧度，考虑到不破坏台钻和日后的拆装方便，用热熔胶固定，这个是以前买的，就不算成本里了。

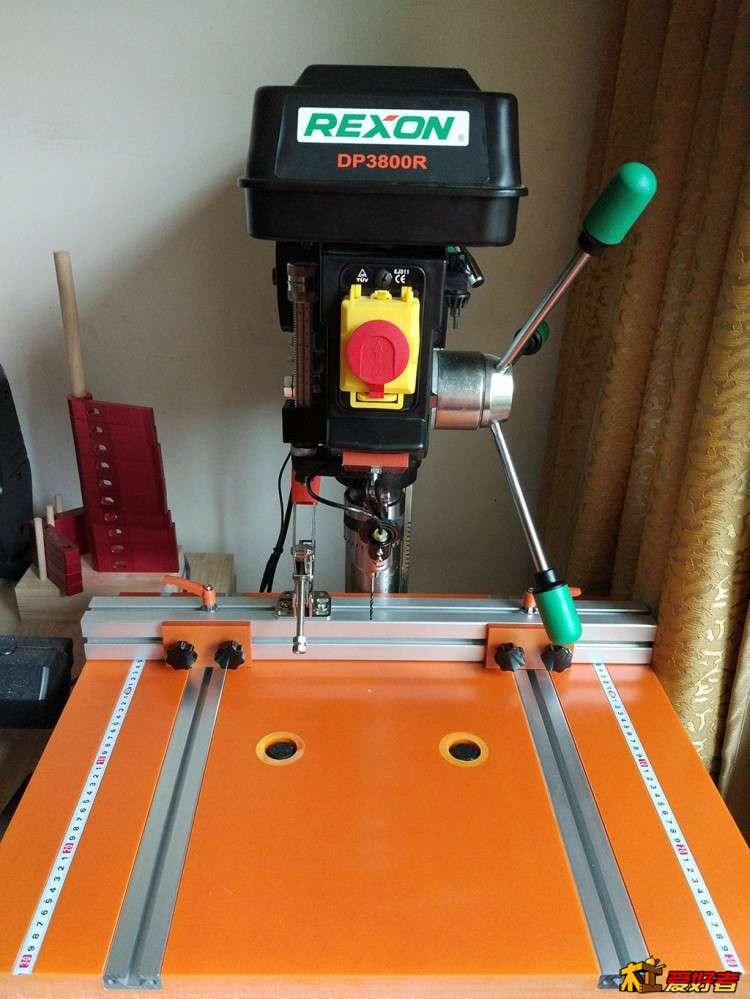

瞅着是不是还行，相当霸道了，就是那两个圈子，我忍不了，真心忍不了！！！

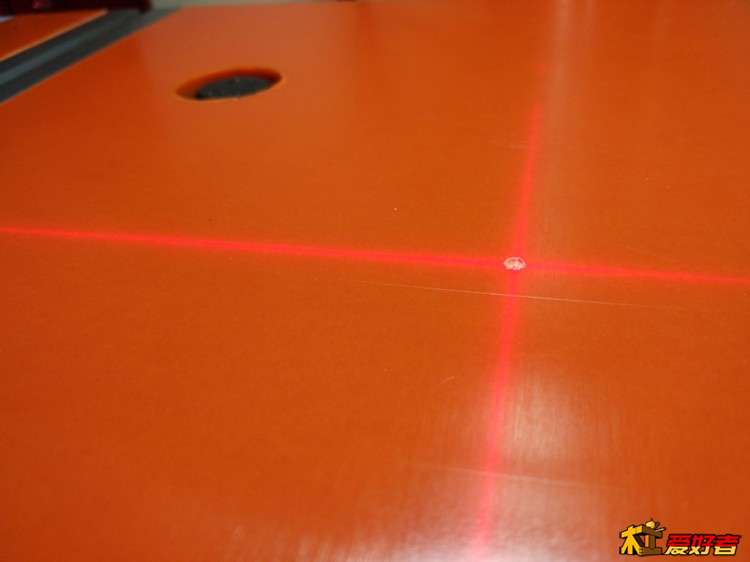

激光就一个字：非常非常准呐！

好了，到这里就要说一下细节了，相信大家也注意到靠山了，这根靠山我也是买的型材，5050W，卖家直接帮我在上面钻了孔（配合固定滑道用），主要这个型号不是太大，壁厚也可以，强度整体不错。价格算邮费70元。

但是这个靠山上有我最大的痛，就是那一对橙色的把手螺丝！我居然连续买错两次啊！天呐！每次两颗螺丝加12元邮费！第三次才买好，六颗螺丝邮费花了我36...我欲哭无泪呀......最后一次测试完美过，欣喜之余突然想到，之前两次都是买长了，家里有角磨机，有切割片，我为什么还要买新的，切断不行吗？我......我......我就当钱包丢了吧......（人的脑子有时候确实容易短路）

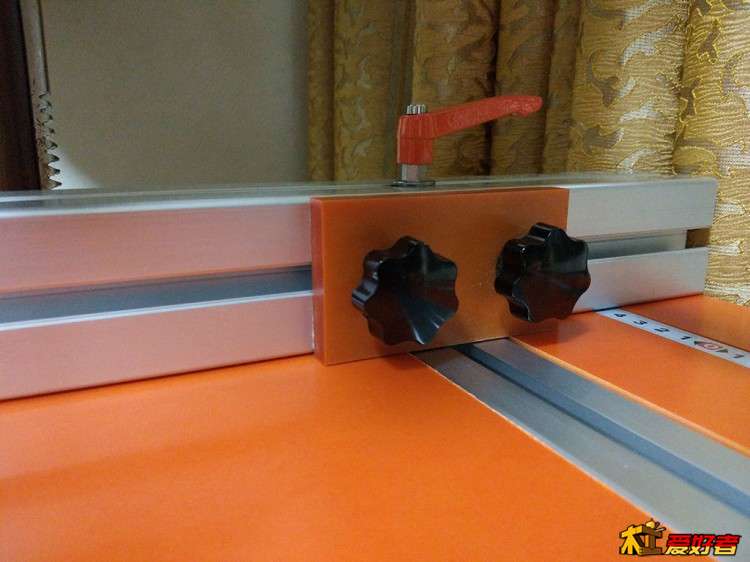

这个东西大家注意到了吗？也是通过滑道螺母固定在滑道上的，配上手拧螺丝，位置可调，双螺丝固定后稳如泰山，即使工件撞击也不会产生偏移或倾斜（单螺丝固定存在倾斜隐患）。这个就是我的秘密武器——小挡块！总共一对，用来批量加工的，后面会有视频演示给大家看，同一块木料上一次打四个孔就是靠它了哦。手拧螺丝2.8元一个，需要4个，加上10元邮费（万恶的邮费），总共21.2元。电木板是之前弄东西剩下的，就不算成本了。



这个......是的，你没看错，是Bessey桌夹。190块一个，用它的唯一原因就是比国产的力气大。同时这个东西我还自己改了一下，否则在靠山上无法夹到工件。改了丝杆，加装了螺母和通孔手拧螺母，全都是304的。而且，呜呜呜，而且螺母和丝杆居然不是一家卖的，我又多付了一份邮费......丝杆+两颗螺母+防脱垫片+邮费等于12元。通孔手拧螺母3.7元+12邮费。还有把Bessey固定在靠山上的螺丝和滑道螺母+邮费，总共14元。因此改版Bessey共计231.7元软妹币。

事实上Bessey的作用就是替代按压工件那只手，因为它的力量比手大的多，按压更牢固，同时设计在靠山上之后可以左右滑动，加上夹子本身可以前后调节，因此覆盖范围非常广，也不会对钻头产生任何干扰。

之后就是固定在台钻工作台上需要的螺丝，垫片，防脱垫片，T形螺母等，怕再错多买了几颗螺丝，不细算了，反正淘宝账号显示花了32.4元。对了，都是M14的。

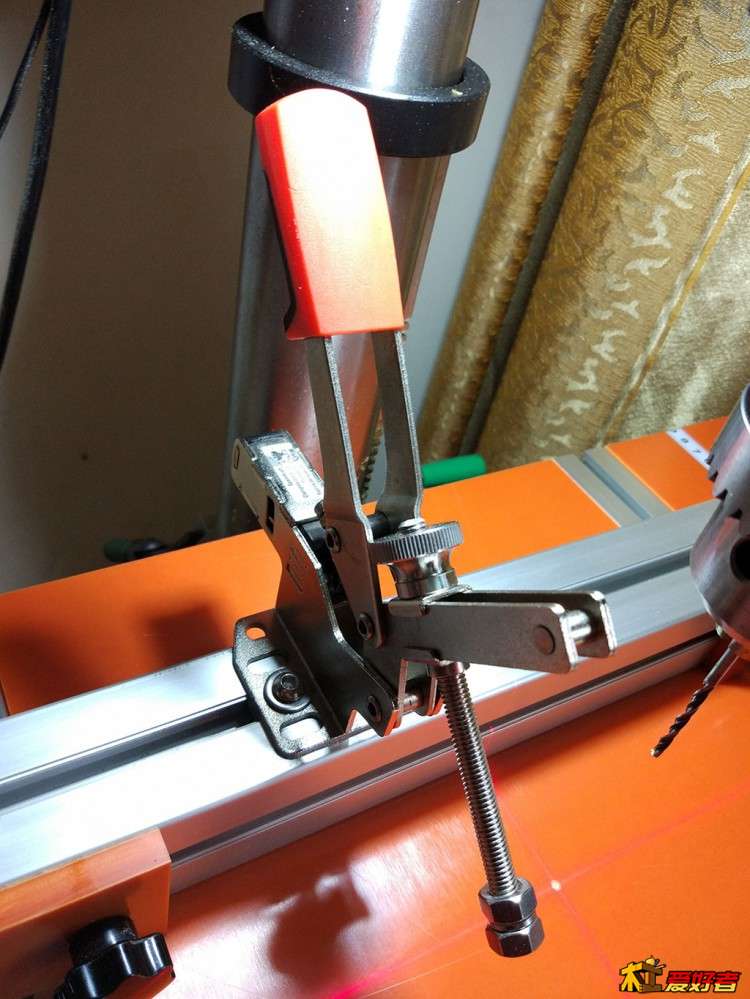

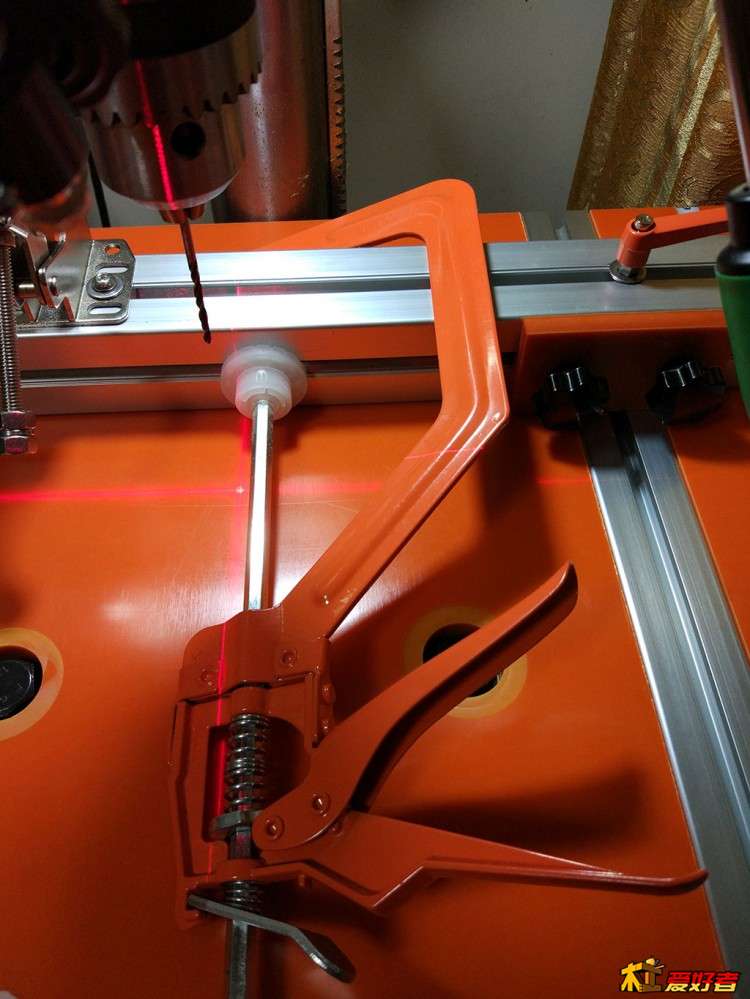

最后还有两样东西，一个是非常异形的快速夹，说实话我第一次见这种夹子，突然感觉这东西就是为台钻而生的，为我的工作台而生的，因为我的工作台当时唯二的短板之一就是对立板的固定支持不好。有了这个夹子，正好把板子夹在靠山上，立板固定的问题就解决了。那结果自然就是买了，22块钱一个，一对44元，包邮哦亲！！！（唉，羊毛还不是出在羊身上，不过这夹子至少也是全金属的，真心挺便宜，做工和质量也不错。）



它的喉深比较大，正好绕过靠山，扶手上翻也特别适合台钻，这对夹子我很满意。

台钻还剩最后一个问题了，就是对圆棒的支持。事实上这是两个问题，一个是圆棒垂直打孔（不宜过长），一个是圆棒断面打孔。这俩个家伙的解决方法比较粗暴，一个是配了重型十字平口钳，有这东西将来铣点小东西也不在话下了，四寸的，花了295.75元。一个是负责圆棒垂直打孔的，我直接上了个车床用的三爪卡盘，我估计没啥比这东西垂直度更好的了吧？夹持范围最大支持90mm，这东西的价格我确实望而却步了，考虑平时不经常用，都是躲在角落吃灰，我就买了个二手的，150元搞定，同城交易，终于有一次不用花邮费了，哇咔咔！！

好了，算下成本吧：

电胶木：480元-80元
中分尺：55.5元
滑道：49元
胶水：49.9元
十字激光：55元
靠山：70元
把手螺丝：51元
手拧螺丝：21.2元
Bessey桌夹：231.7元
工作台固定螺丝：32.4元
快速夹：44元
十字平口钳：295.75元
三爪卡盘：150元

共计：1505.45元     咳咳咳咳咳咳咳！我一口老血喷在了显示器上......

MD力山台钻才两千多，我弄个台子花了一千五......

然后我还要忍受那个不应该忍受的杜蕾斯......

东西都装好之后我就在那想，这几个圈有没有什么办法补救？足足有一个多小时，我在盯着台钻抽了N根烟之后，突然一个想法映入脑海！



既然我无法改变过去，至少可以创造一个微笑的明天~

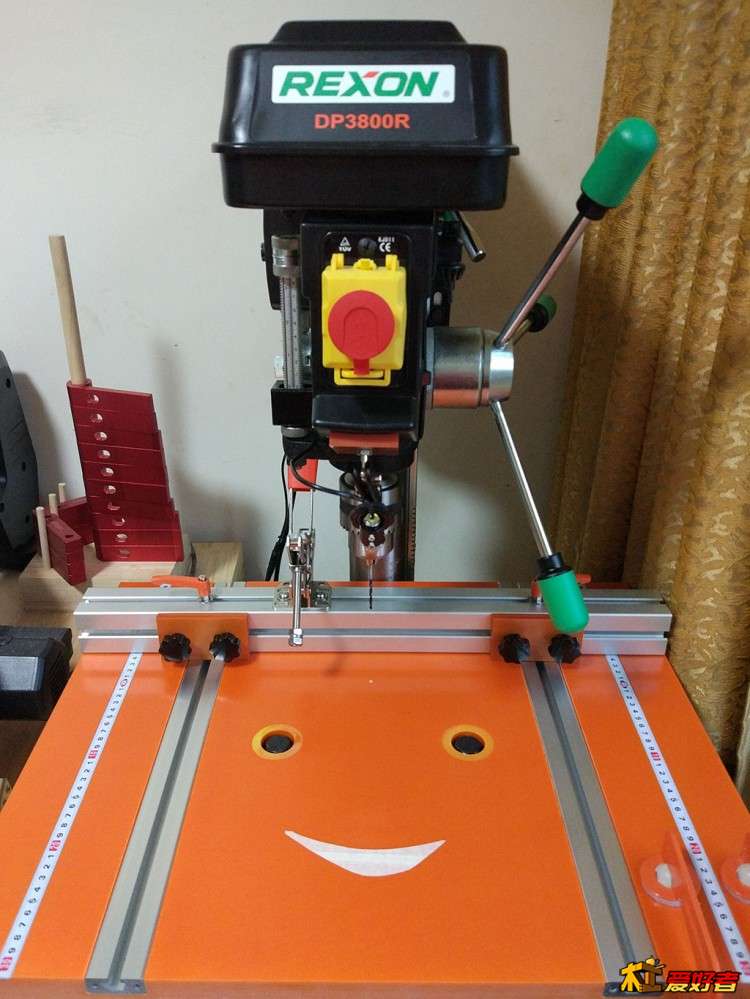

怎么样？怎么样？用纸胶带临时粘的，因为会有一点起伏，所以不会这样用，但我画画不好，怕画不好嘴巴，所以改天找朋友过来帮我画个大大的笑脸，还不影响精度。而那个可恶的圈圈，可恶的待用杜蕾斯，就变成了水汪汪的大眼睛~~每次工作的时候都能看到台钻对我微笑，这样的感觉一定棒极了，哇咔咔~~（弱弱的问下我是不是这颗星球上第一个给台钻工作台画笑脸的人？）

完工之后我跟老婆一顿炫耀，各种摆弄展示工作台的功能，老婆一直微笑的看着我，最后问了句：“花了咱家多少钱？”

我说没多少（心虚于言表）

“说~”

“也就几百吧~”（眼睛望天中）

“说实话！”

“一千五...”铁打的汉子垂下了羞愧的老脸。

你们见过阳光下绽放的鲜花尚未枯萎就被冰霜包裹的样子吗？这是老婆脸给我的直观感受......

“你是不是彪？你是跟钱有仇哇还是跟我有仇哇？”

“其实我觉得你们两个都挺好的......”我喏喏的说......

“这个月不给你买烟了”老婆扭头就走。

“我靠！媳妇！这可不行！”

“下个月也不买了！”老婆头也不回...

“再商量商量呗，我抽一半还不行吗？”我尽可能的争取。

“嗯？”老婆停下，缓缓的转过头来。“你想几个月不抽烟？”

“你想赢几回？”

老婆竖起一根手指！

“懂了...一直赢......”

如果无法播放，请点击此处在新窗口打开

.
感谢各位看帖，我非常严肃，正式，认真的承诺，如果用木头自己做，这个台子的花费不会超过我的五分之一，说实话我有点后悔了......心疼中......有烟吗给我一根......
















补充内容 (2017-5-16 16:21):
视频老是显示出错，大家可以直接移步去优酷看。地址在这里：http://v.youku.com/v_show/id_XMj ... 0.3416059.1#paction
