mach3控制板和步进驱动板，电源？

stanlyaaa · 发表于 2017-5-16 18:04:47

黄豆黄发表于 2017-5-16 11:00$ |6 H3 F. X l- Y$ I, D
我不知道你的说法是不是真理，反正我的控制板24V可以不接，USB必须接，不然步进电机只哼哼不转圈。PS： ...

1、我理解的mach3板子主要功能似乎是给电机控制器发送信号的（高低电平、频率），不知理解的对不对。
2、并口给mach3板子发送高电平是发现有微小的电压和电流输出，那mach3板子上的usb供电的作用是担心信号太微弱，起放大信号作用？
3、再有,mach3板子上的12-24v供电，确实是控制主轴电机的？不知道24v能不能驱动主轴电机？

stanlyaaa · 发表于 2017-5-16 18:08:52

本帖最后由 stanlyaaa 于 2017-5-16 18:11 编辑

zlp88000 发表于 2017-5-14 14:28! P" Q: Z; x( B+ p H7 O! L
電流不會過大的。。電源就和你家的電線一樣。。。用多少取多少。。100W 20W 的點燈都是接一個線。。。只 ...

很形象的电源与负载的说明。只不过总是听说过压、过流等问题就担心啊

ddr800xp · 发表于 2017-5-16 18:53:35

stanlyaaa 发表于 2017-5-16 17:29
" q, y; m0 W' A$ J0 \手机用的适配器能用不？

电压低了，要12-24V

黄豆黄 · 发表于 2017-5-18 08:46:22

stanlyaaa 发表于 2017-5-16 18:04; h- a! B4 ?! f C7 Q+ ~- ~, B- D
1、我理解的mach3板子主要功能似乎是给电机控制器发送信号的（高低电平、频率），不知理解的对不对。
P1 x0 Y! D5 R0 `/ H. v2 ...

运动控制板这个名字应该就很能说明它的作用了；
我又细看了一下，板子上好像没有直接接主轴电机的接口，所以12-24V应该也不是直接给小主轴供电用的。
我目前只是测试了一下软件跟电路的连接方法，从我测试的情况来看，即便接上12-24V外接电源，不接USB的话，步进电机只颤动不转圈，而接上USB，不接12-24V电源，步进电机运转正常。板子上继电器，所需电压和电流相对较大，USB口取电可能无法驱动，所以要用外接电源。我只测试了控制板、驱动器、步进电机连接，板子上的其他接口没有试过，个人猜测是这样的，不知道是否正确。

ma286hp386 · 发表于 2017-5-18 09:50:26

没看到图

RSH1013 · 发表于 2017-5-18 16:44:28

stanlyaaa 发表于 2017-5-14 11:146 a! V @+ k) ]3 Z. @
楼上、楼上之楼上....的解答，基本明了。+ h) _4 l; ^/ {" {2 a' ~- T) |
ps个小图，给看看是不是可行？# o$ z1 ?4 s/ a0 Z3 T% D! c0 L
图中的疑问，如何解决？

mach3板子上的接电脑上的电源是5V 是给电控制板子上的继电器的（蓝色块）都插上时板子上有两个灯亮不插只有一个灯亮（并口信号）

scdyzxlt · 发表于 2017-6-25 22:15:29

好贴，正好买了一套这样的，也是没有搞清楚5v电源到底接不接，现在想明白了，接不接都不担心，电机不转就接上，开关电源一个肯定是可以用的，功率越大越好，我是24v的通信电源500多w的，功率大不是说就要烧板子，而是储备，功率不足是肯定不行的。

465240829 · 发表于 2017-6-25 22:31:11

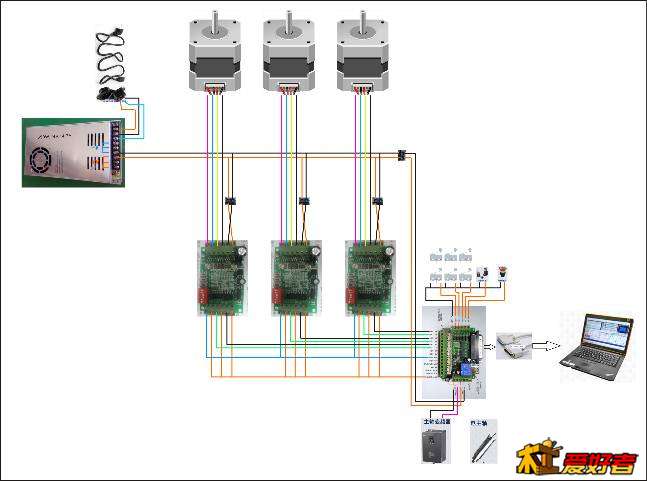

看看这张图！我的就是这样接的！

stanlyaaa · 发表于 2017-9-22 05:34:57

465240829 发表于 2017-6-25 22:31
! H4 A6 e1 Y3 ]2 l5 d- U: O看看这张图！我的就是这样接的！

这个图很直观啊，谢谢，下载保存，到时候对照着接

零件仓库 · 发表于 2017-9-22 09:52:05

stanlyaaa 发表于 2017-5-14 11:14 ] x6 Q) S7 W! e- z
楼上、楼上之楼上....的解答，基本明了。
# Z* ?, h+ o6 l+ p3 J6 Ips个小图，给看看是不是可行？2 e! v) h; R; T# Y2 r. o7 L
图中的疑问，如何解决？

这种连接对的，电源建议24V，36V 电流10A以上的，一定要留有余量，机器长时间工作不会发热，20A 25A的更好。国产电源建议用衡浮、上源、新星和明纬的，做工用料都不错。明纬的假冒的太多，网上一多半都是假的MW的，选择时候要注意点。MACH3板属于信号分配板，绝对不会给主轴供电的，只是给控制主轴的变频器提供开关和控制信号。

stanlyaaa · 发表于 2017-11-20 02:49:31

零件仓库发表于 2017-9-22 09:52
( V. m" Z% ^" B& Z! D6 v' Q6 P, O这种连接对的，电源建议24V，36V 电流10A以上的，一定要留有余量，机器长时间工作不会发热，20A 25A的更 ...

受教了。好长时间没来这里看，
根据给位老师回复，正在实践试验一下
谢谢大侠们~~

伐木工阿波 · 发表于 2018-6-12 21:34:08

465240829 发表于 2017-6-25 22:311 a! N) Y% j9 i/ l" c5 H4 j
看看这张图！我的就是这样接的！

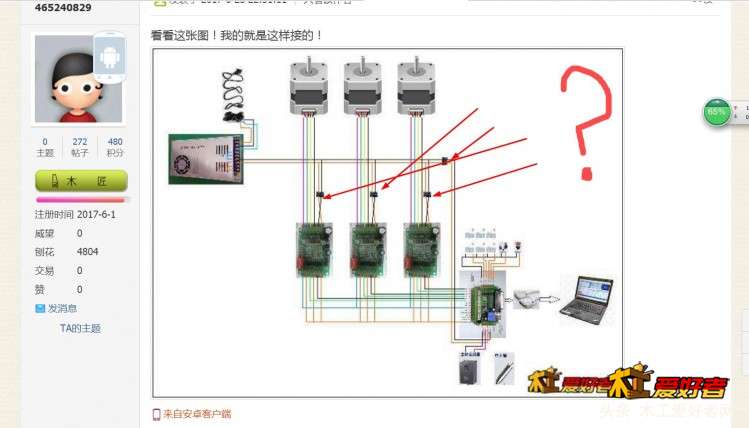

这是什么东西？

木工爱好～无 · 发表于 2018-11-2 00:32:35

伐木工阿波发表于 2018-6-12 21:34
6 T/ q" ?7 W: j- {) A/ P% L这是什么东西？

滤波器吧？抗干扰的
