mach3控制板 和 步进驱动板，电源？

stanlyaaa

ddr800xp 发表于 2017-5-13 08:37
% C0 g0 K. V7 Z1 B24V是供给控制板的，不是主轴，主轴怎么可能是24V,你试试不插USB也可以工作的。

>> 24V是供给控制板的，不是主轴...
) m  _! v1 @2 f0 ?       疑问：控制板需要共供电吗？那么主轴供电是用另外v的电源吗,因为看到控制板上只有一个12-24v的接口
' a9 X; J% s0 {>> 你试试不插USB也可以工作的...
      疑问：不插usb有啥影响吗？
) e* i% T: w" r) s/ ^* n7 k, o

stanlyaaa

. g$ z" J* I. }) g. V

, s) n( v5 S" @4 M( w' {4 ]9 n% u

楼上、楼上之楼上....的解答，基本明了。

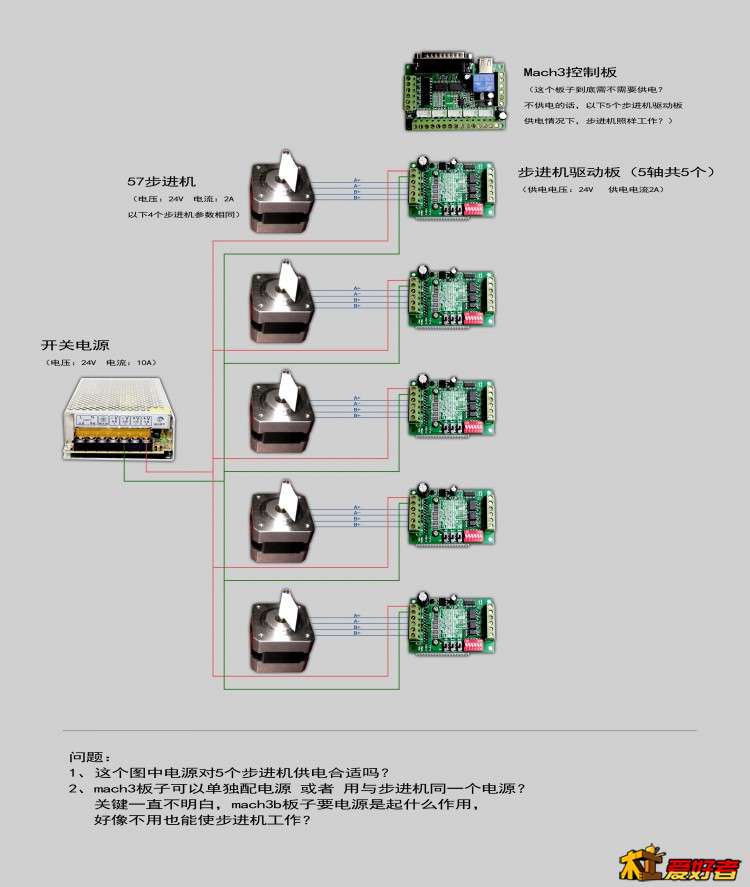

2 A' P8 A! v# ^; N8 ^ps个小图，给看看是不是可行？
图中的疑问，如何解决？
/ O0 ~( D: N" l0 y4 s8 h% `
感谢

zlp88000

stanlyaaa 发表于 2017-5-13 07:37
  ^' u0 Z. ~+ g" R" x$ d比如：我做5轴的，就有5个步进机驱动板，需要配5个电源？
, L  d1 X+ Z! u6 Lmach3控制板  可以 与5个步进机驱动板  共用一 ...

步進電機有幾個就配幾個 步進電機驅動器。。然後 mach3 板只要一個就夠了。 電源是看 你的電源的功率的。。電源功率不足以帶動你需要的全部電器的總和 那就需要額外的電源了  你可以買一個 大功率電源 就能一次帶動全部的 電器和步進電機了 就不需要 多個電源了。
+ i( v( Y  f3 R- K# S7 y

zlp88000

stanlyaaa 发表于 2017-5-14 11:14
楼上、楼上之楼上....的解答，基本明了。
" a; S: [6 M. z! Jps个小图，给看看是不是可行？
+ v2 s! F4 G4 Y4 v图中的疑问，如何解决？

+ x5 K. p, k" ?# M- L3 A) t* n! s你那個圖的電源 只有 24V*10A 等於 240W 功率。。。你步進電機 要是57步進電機的話 是帶不動的。。買個 480W 電源好啦。 多不了幾十塊錢。。而且 電源功率大 的話 發熱小 相對更加安全。

stanlyaaa

zlp88000 发表于 2017-5-14 11:33
步進電機有幾個就配幾個 步進電機驅動器。。然後 mach3 板只要一個就夠了。 電源是看 你的電源的功率的。 ...

, U+ ?* |+ ]4 h  \9 u% y您的意思一个电源只要功率足够，就可以同时 给 mach3板子 和 步进驱动器 供电？
, S" G7 Z2 }3 c. T# G& q+ }6 b# y$ h

stanlyaaa

zlp88000 发表于 2017-5-14 11:34
+ G' @& n7 I8 B7 h3 x% [& t# m8 z你那個圖的電源 只有 24V*10A 等於 240W 功率。。。你步進電機 要是57步進電機的話 是帶不動的。。買個 4 ...

& C* H2 s2 k- z1 V$ t6 `1 c我的57步进电机是2A的电流要求，5个正好是10A，会有问题吗
! Y+ U. R5 _5 m0 Y

zlp88000

stanlyaaa 发表于 2017-5-14 11:39
我的57步进电机是2A的电流要求，5个正好是10A，会有问题吗

電源夠就可以給所有設備供電沒錯。。
, m4 X4 E1 s, U3 R% Y4 Y$ J2 t4 x, D你這種正好 10A 的是沒辦法用的。。你不能指望 你的供電設備 一直處於滿負載運作。。發熱很快 很容易壞。。所以 依照我的經驗  問了機器的穩定 你需要至少 額外預留出 電源功率的 50% 以上 才能保證供電系統穩定。

所以 換成 至少 360W 的電源吧。。也就是 15A  而且 國內東西都作假的多。。所以考慮到 這些商人作假 虛標功率 所以再 加 25% 吧。 買一個 420W 的電源才妥當。而且這樣能保證你以後加其他設備 比如 冷卻液噴射水泵 工作燈 額外的散熱風扇。以及你以後可能需要的其他東西。

stanlyaaa

zlp88000 发表于 2017-5-14 11:45
4 d7 U" A. H4 w7 a& Y$ X電源夠就可以給所有設備供電沒錯。。
) H0 {0 v1 q* @( E你這種正好 10A 的是沒辦法用的。。你不能指望 你的供電設備 一直 ...

0 r% j6 L# d& }6 q4 `; c3 O3 i9 n* ^了解了
+ @7 J0 E2 r' I' |) [. Z3 }可是万一不是虚标，电流会不会过大，对驱动器板子，或者57步进机有影响呢？

cxw0102

: n7 r) @' v% k: h0 `9 o2 b, V

stanlyaaa 发表于 2017-5-14 10:41
( |9 _  {' \; E0 c>> usb提供的而是5v的电平信号
       疑问：我不用接usb，直接上了并口，并口也能输出信号，咋回事？难 ...

usb口只是提供一个5v的电压。有的板你不插是不工作的。
并口有出也有入，入信号例如对刀信号，限位信号就需要提供12v电压。
其实说电源最好要各个步进电流之和再加余量。实际上几个轴不一定同时工作，就算工作也不一定都是极限电流。所有电源小一点也是可以的。手头有现成的电源可以试试。我的3轴2a电机用个5a电源 一直很正常，也不烫。
. m3 x9 U% h' N! p  Q2 t& w当然如果是用于生产或者还在买电源，还是买一个足够的一次到位。
9 ^1 ]9 N7 X" R8 v1 p$ H

zlp88000

cxw0102 发表于 2017-5-14 13:28
2 e6 s# B# U: Z5 J6 k( ]6 Wusb口只是提供一个5v的电压。有的板你不插是不工作的。
并口有出也有入，入信号例如对刀信号，限位信号 ...

* Z0 A6 v5 h1 N! K1 q. Y4 G+ T電流不會過大的。。電源就和你家的電線一樣。。。用多少取多少。。100W 20W 的點燈都是接一個線。。。只是他們自己用多少就取多少。。。。
) N/ u" [. v" R% b  b4 P; }: cmach3 那個接口 具體要怎麼插 你得問 賣你東西的。。畢竟我不知道你用什麼板子。。。。

4 c7 J5 }! |) L$ C7 d其他的信號什麼的 幾乎不用電。。。可以忽略。。。那種都是直接和 mach3 控制板接在一起的。。。。。。具體怎麼接 你還得問賣家。。。
# s. {+ z" t: Y2 @& f, W

zlp88000

stanlyaaa 发表于 2017-5-14 11:49
& `! o: b$ x, v0 ~# i1 X# f了解了
可是万一不是虚标，电流会不会过大，对驱动器板子，或者57步进机有影响呢？

哎 發錯位置了 你看這個回復的樓上。。。。我看錯吧 別人當你了  哈哈哈哈

ddr800xp

stanlyaaa 发表于 2017-5-14 10:32
谢谢解答我，控制板和驱动器可以用一个电源？只是不知道控制板对电流的要求。

控制板电流非常小的，电压适配就可以。
8 }6 k  ^# w+ X: Q. c! _9 |) _

黄豆黄

ddr800xp 发表于 2017-5-13 08:37
24V是供给控制板的，不是主轴，主轴怎么可能是24V,你试试不插USB也可以工作的。

. }! E. i4 P( `$ |2 W6 k$ U% V' U3 Z# Y我不知道你的说法是不是真理，反正我的控制板24V可以不接 ，USB必须接，不然步进电机只哼哼不转圈。PS：跟楼主一样的控制板。
$ w" ^/ V4 S) y2 K/ R3 ]5 W

yuyuefeng483

我就是一个24伏电源，带了三个驱动板加一个控制板，还加一个5V的降压模块。看的比较多，实际功率并不大。

stanlyaaa

ddr800xp 发表于 2017-5-14 17:27
控制板电流非常小的，电压适配就可以。

; k& a) O2 l1 x3 {0 W( t手机用的适配器能用不？
